Методика поверки «СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ ZXUN» (МП 5295-001-59117565-2016 )

Директор Испытательного I [ем гра

ФГУП ЦНИИС

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А. 1 Формирователь телефонных соединений Призма. Общие сведения

А.2 Математическая модель процесса испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В.............

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности соединений ZXUN, далее - СИДС.

СИДС входит в состав оконечно-транзитного узла связи ZXUN сети подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS, версии ПО: V4, V5, производства ZTE Corporation, Китай.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСП Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Госстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица!

2 Средства поверки

• 2.1    При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

• 2.2    Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Таблица 2

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

• - аттестованные в качестве поверителей систем измерений длительности соединений;

• - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

• - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS;

• - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности

• 4.1  Корпус PC должен быть заземлен.

• 4.2  Рабочее место должно иметь соответствующее освещение.

• 4.3  При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном питании Призмы и PC

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды                                     (25 ± 10) °C;

• - относительная влажность воздуха                                от 45 % до 80 %;

• - атмосферное давление                  от 84,0 до 105,7 кПа (от 630 до 800 мм рт. ст.)

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

• - проверить срок действия свидетельства о поверке прибора Призма;

• - разместить на рабочем столе персональный компьютер (ПК), прибор Призма;

• - установить удлинитель с розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

• - собрать схему измерений в соответствии с рисунком 1 или 2 и руководством по эксплуатации на прибор Призма (Призма-М);

• - проверить (экран монитора PC) версию программного обеспечения;

• - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• - получить у оператора телефонные номера, задействованные при поверке;

• - подключить абонентов «АА» и «АО» прибора Призма к оборудованию MSS по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1.

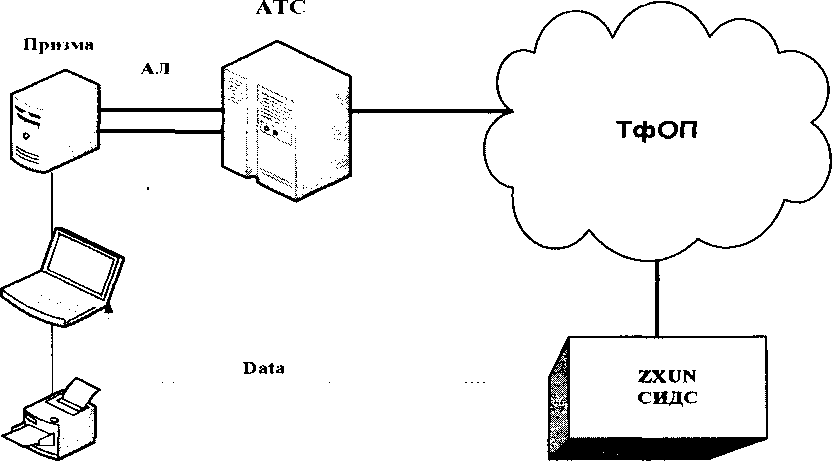

Рисунок 1 - Схема поверки СИДС по аналоговым абонентским линиям

Оператор оборудования MSS должен переадресовать вызовы на номера ответчиков промежуточной АТС, которые соединены с комплектами «АО» прибора Призма.

- подключить абонентов «ДА» и «АО» прибора Призма-М к оборудованию MSS по радиотракту, в соответствии с рисунком 2.

ZXUN

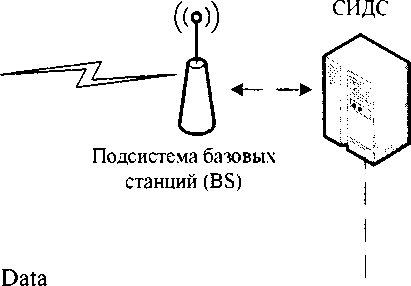

Рисунок 2 - Схема поверки СИДС по радиотракту

• - получить у оператора технологические SIM карты (до 8 штук);

• - вставить SIM карты в UMTS модуль до включения питания модуля.

Пр имечание - настройка прибора Призма-М для поверки СИДС описана в руководстве по эксплуатации прибора 4а2.770.070РЭ, разделы 2 и 3.

7 Проведение поверки

• 7.1 Опробование

  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1 или 2:

• - включить питание PC и прибора Призма;

• - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

• - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора Призма;

• - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a3.060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

• 7.1.2 Выполнить подготовительные операции.

7.1.2.1 Создать конфигурацию:

• - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

• - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, ZXUN) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например -ZXUN.pri;

• 7.1.2.2 Создать настройку поверки:

• - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

• - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

• - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести наименование поверяемого оборудования (например, ZXUN), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

• - в окне Вид набора установить - частотный тип набора номера для всех комплектов;

• - выбрать подпункт: Собственные номера;

• - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис\Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

Схема 1

• - в качестве Абонентов ввести номера промежуточной станции, к которым подключены абоненты «АА» прибора Призма;

• - в качестве Ответчиков ввести номера MSS, с которых установлена переадресация на номера промежуточной станции, соединенные с «АО» прибора Призма;

• - в окне Набираемые номера необходимо повторить номера Ответчиков,

• - открыть вкладку Режим работы\режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс;

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

• - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

• - открыть окно Настройка\Выбор СИДС:

а) Категории - представлены виды коммутационного оборудования;

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов;

е) ЦОВ ■ центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

• - выбрав вид коммутационного оборудования - СПС, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора: ZXUN_v4 5_ZTE

• - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

• - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 250716.txt):

а) Коррекция времени - необходимо откорректировать машинное время ПК по машинным часам поверяемого оборудования с погрешностью ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле;

• - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• - закрыть окно, сохранив произведённые настройки;

• - вкладка Связь используется при обработке результатов поверки.

• 7.1.3   Установление связи PC с прибором Призма:

• - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки ZXUN.pri;

• - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой ZXUN.gn, происходит автоматическая связь ПК с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

• - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

• 7.1.4 Запуск программы опробования:

• - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

• - процедуру опробования Призма выполняет автоматически по заранее заданной программе, она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

• - по завершении в окне программы появляется сообщение: Работа завершена.

• 7.1.5 Процедура снятия учетной информации с поверяемого оборудования:

• - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

• - в приложении В приведено описание формата файла учета тарифной информации;

• 7.1.6 Копирование результатов опробования при помощи USB - накопителя:

• - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск ПК в каталог Prizma\Statistics\uMH конфигурации^ата испытаний;

• - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора ZXUN.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

• - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

• - откроется окно с запросом - куда копировать, необходимо выбрать каталог ZXUN, далее -папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

• -  в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\HMH конфигурации\дата испытаний и готов к статистической обработке.

• 7.1.7 Обработка результатов опробования (проверка работы конвертора);

• - выбрать в главном меню пункт Испытания\Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

• - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

• - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

• - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б)  при неуспешном результате процедура поверки прекращается до устранения неисправности.

• 7.2 Определение метрологических характеристик

  • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

  • 7.2.2   Для СИДС нормируются следующие MX:

• - пределы допускаемой абсолютной погрешности определения длительности телефонного

соединения в диапазоне от 1 до 3600 с                                              ± 1 с,

• - вероятность неправильного тарифицирования телефонного соединения не более 0,0001.

• 7 2.3 В процессе поверки для СИДС определяются:

• - систематическая составляющая погрешности;

• - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

• - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

• 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 2.

• 7.2.5 Выполнить процедуру настройки поверки:

• - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3 Применить;

• - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

• 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать- требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в данной таблице.

Методика поверки 5295-001-59117565-2016 МП

Таблица 3

*В случае невозможности установления длительности соединения. равной 3600 с. по причине особенностей программного обеспечения данного типа СИДС. установить максимально возможную длительность, указанную оператором связи

8 Обработка результатов измерений

• 8 I Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе

8 2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика

8 3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика

8.4 При отрицательных результатах поверки СИДС после устранения причин проводи гея повторная поверка в объеме первичной поверки

9 Оформление результатов поверки

• 9 I Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы

9 2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается

9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г №1815

9 4В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки

Формы таблиц приведены в приложении Б

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

АЛ Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

• - процессор не ниже Pentium 2;

• - емкость ОЗУ не менее 128 Мбайт;

• - емкость НДД не менее 10 Гбайт;

• - CD ROM;

• - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

• - в интервале длительностей              от (1 ±0,25) до (3600±0,25) с;

• - в интервале длительностей            от (3601 ±0,5) до (10800±0,5) с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения. Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС ?

В таблице А1 указаны контакты на разъемах абонентских телефонных линий.

Таблица А1

А.2 Математическая модель процесса испытаний

А.2.1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

где - длительность телефонного соединения;

- время начала и окончания телефонного соединения, соответственно.

и ^2 являются равномерно распределенными случайными величинами и, следовательно, их разность С имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к "’отказу" в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов определяется в результате испытаний.

Отказ ИИК - выполнение неравенства (А. 17).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Д1я каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность . Аналогичный показатель выдает СИДС • Он является случайной величиной.

Погрешность в определении £, вычисляют по формуле

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений, по формуле

(А.8)

Для оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности АС , которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (А -С) (оцениваемой величиной А - С), по формуле

Дисперсия оценивается с помощью выборочной дисперсии (т е. квадрата выборочного СКО). по формуле

Поскольку случайные величины

Интервал, в котором находится значение суммарной погрешности А т, задается формулой

^max/min = max/min Д^.            (А 16)

i                                          i

где Д i - суммарная погрешность i-ro телефонного соединения.

А.2.3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении означает выполнение неравенства

А£| > А_о€,

где Д_о т - предельно допустимая величина погрешности для < , которая задается в ОТТ на СИДС.

А.2.4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении £, т.е. вероятность выполнения неравенства (А. 17); р_о - предельно допустимая величина р (принимается р_о = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств

Р<Р₀,                                           (А. 18)

или

Р>Р_О.                                           (А. 19)

Выполнение неравенства (А. 18) соответствует успешному, неравенства (А. 19) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях;

п - количество отказов ИИК;

b = Ф (ОС) - функция, обратная к стандартной нормальной функции распределения.

Стандартную нормальную функцию распределения, вычисляют по формуле

7

и~

ф(«)=

(А.20)

5_п(а) - корень уравнения, определяют по формуле

1- <7,

(А.21)

которая решается методом Ньютона, по уравнениям

Приложение Б

(справочное)

Таблицы результатов поверки

Основные результаты поверки по 7.1 и 7.2 оформляются в соответствии с таблицами Б. 1 - Б.З.

Таблица Б. 1

Таблица Б.З - Показания СИДС в процессе поверки

Приложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование конвертора - ZXUN_v4 5_ZTE

Файл подробного учета должен иметь определенную структуру, с тем. чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Различные записи организуются в несколько файлов на диске.

Для обработки результатов поверки прибору Призма должен быть предоставлен один суммарный текстовый файл.

Файл подробного учета имеет название <UN*GCDR>.

Соединить несколько файлов в один можно с помощью команды Total Commander Собрать файлы... или выполнив команду сору в командной строке следующим образом:

скопировать файлы UN*GCDR в один каталог, например c:\prizma\tmp;

находясь в этом каталоге, в командной строке выполнить команду DOS сору, сору /Ь * test.txt

После выполнения этой команды, все файлы c:\prizma\tmp\* будут соединены в файл c:\prizma\tmp\test.txt.

Файл подробного учета содержит информацию в виде текстовых строк, минимальной длиной 180 символов.

Каждому соединению в учетном файле соответствует одна строка.

Каждая строка заканчивается символами перевода строки, перевода каретки.

Файл не содержит заголовка.

Поля информации разделены символом «|»: 7С Н'. ПО прибора Призма импортирует пять полей из каждой строки, файла учета. Эти поля должны быть записаны в определенном формате и располагаться в определенном порядке среди прочих информационных полей:

• • Номер вызывающего абонента содержится в К) поле;

• • Номер телефона Автоответчика содержится в 12 поле;

• • Время начала разговора в формате 44:MM:CC.SS содержится в 5 поле;

• • Длительность разговора в формате ССС... SS содержится в 8 поле;

• • Индикатор продолжения разговора - в поле 20.

Код индикатора:

• •  пустое поле - запись нс имеет продолжения;

• •  1 - начальная запись последовательности;

• •  2. 3. 4 и т.д. - очередная запись последовательности.

Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительных полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи - вызывающий абонент 4580040 произвел соединение с номером 14156785603, с которого установлена переадресация на номер Автоответчика «Призмы» 4580088 2007-01-08 в 10:46:49.39 (закончил в 10:47:10.20) длительностью 20.81 секунд.

Представление записи в учетном файле:

3|0000000296|0|2007-01-08|10:46:49.39|10:47:10.20|10:46:43|20.81|41|4580040|01|14156785603|11|7211001 l|0209|0209|0|2016|0j|53687101 4|| 1 |||ZTEMSC|||000009||005406|050501 |ToPSTN|ToPSTN|0

Жирным шрифтом выделены поля, используемые Призма.

Фрагмент учетного файла:

3|0000000296|0|2007-01-08|10:46:49.39|10:47:10.20|10:46:43|20.81|41|4580040|01|14156785603|11|72110011|0209|0209|0|2016|0||53687101 4|| 1 |||ZTEMSC|||000009||005406|050501 |ToPSTN|ToPSTN|0

110000000297| 112007-01-

08| 10:46:49.39|10:47:10.20|10:46:43|20.81|41|4580040|460035678567803||11|8614156785603|||11|72110011Ц0209Щ 01сс001500000000| 17|||33||||||0|33168|0||536871014||0|32|||||2|||0|ZTEMSC|||||005406|05050 L||0|ToPSTN|

0|0000000298|2|2007-01-

08| 10:46:49.39| 10:47:10.20|10:46:43|20.81|460035678567803||11|8614156785603|01|0254580088|||11|721100111||02 09||01сс001500000000|17|||33||||||0|33168|0||536871014||0|2|01|0254580088|11|86254580088|41|4580040|||0|||||||||||||||||||| ||nHIHIIIIIIIlll|l|0|0|ll|ZTEMSC||||!|005406|050501|0||ToPSTN

3|0000000299|1|2007-01-

08| 10:46:49.39(10:47:10.20|10:46:43|20.81|41|4580040|01|0254580088|11|72110011|0209|0209|0|2000|0||536871014| |l|||ZTEMSC|41|14156785603||00000a|005406|050501|ToPSTN|ToPSTN|

Лист регистрации изменений
