Инструкция «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000 » (МП 1053-7-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Казань 2019 г.

Федеральным государственным унитарным предприятием

Всероссийским научно-исследовательским институтом расходометрии

Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

А. В. Кондаков, В. М. Мигранов

ФГУП «ВНИИР»               «16» сентября 2019 г.

• 3 ВВЕДЕНА ВПЕРВЫЕ

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки ...6

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутренних диаметров поясов резервуара

  • 10.4 Измерения высот поясов резервуара

  • 10.5 Определение параметров «мертвой» полости резервуара

    • 10.5.1 Измерение объема неровностей днища

    • 10.5.2 Измерение высоты «мертвой» полости

• 10.5.2 Измерение координаты точки касания днища грузом рулетки

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А (справочное)

Приложение Б (обязательное)

Приложение В (обязательное)

Форма акта измерений базовой высоты резервуара

Приложение Г (обязательное)

Приложение Д (обязательное)

Д.1 Определение внутренних диаметров поясов резервуара

Д.2 Измерения высот поясов резервуара

Д.З Вычисление вместимости «мертвой» полости

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000. Методика поверки МП 1053-7-2019

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные (далее - резервуары) номинальной вместимостью 10000 м³, 20000 м³ (РВС-10000 №№ МБ1С-1148, МБ2с-1149, РВС-20000 №№ МБ7с-1146, МБ9с-1143) расположенные по адресу: г. Петропавловск-Камчатский, ул. Степная, 50, Внеплощадочный склад мазута, ТЭЦ-2, филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ и предназначенные для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику его первичной, периодической поверки.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

3-1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

• 4.1 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,10 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

• 5.2.1 При поверке резервуаров применяют следующие рабочие эталоны и вспомогательные средства.

• 5.2.1.1 Рулетки измерительные 2-го класса точности с верхними пределами измерений 20, 30 или 50 м по ГОСТ 7502.

• 5.2.1.2   Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

• 5.2.1.3 Термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 65 °C, с пределами допускаемой абсолютной погрешности ± 2 °C.

• 5.2.1.4 Тахеометр электронный Leica FlexLine TS02 plus по [1].

• 5.2.2 Вспомогательные средства:

• 5.2.2.1 Анализатор-течеискатель типа АНТ-ЗМ по [2].

• 5.2.2.2 Веха телескопическая с призменным отражателем или нивелирная рейка с ценой деления 1 мм, оборудованная сферическим уровнем, (рисунок А.1, Приложение А).

• 5.2.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1  Поверку резервуара, проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в соответствии с действующим законодательством Российской Федерации на право проведения поверки.

• 6.2 Поверку резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками.

• 6.3 Интервал между поверками - 5 лет.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

• 7.2 К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 7.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 7.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 8 УСЛОВИЯ ПОВЕРКИ

• 8.1 При поверке соблюдают следующие условия:

• 8.1.1 Измерения параметров резервуара проводят изнутри его.

• 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

• 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

• 8.1.4 При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

• 9.1 При подготовке к поверке проводят следующие работы:

• 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

• 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650- 1750 мм от днища резервуара до визирной линии тахеометра.

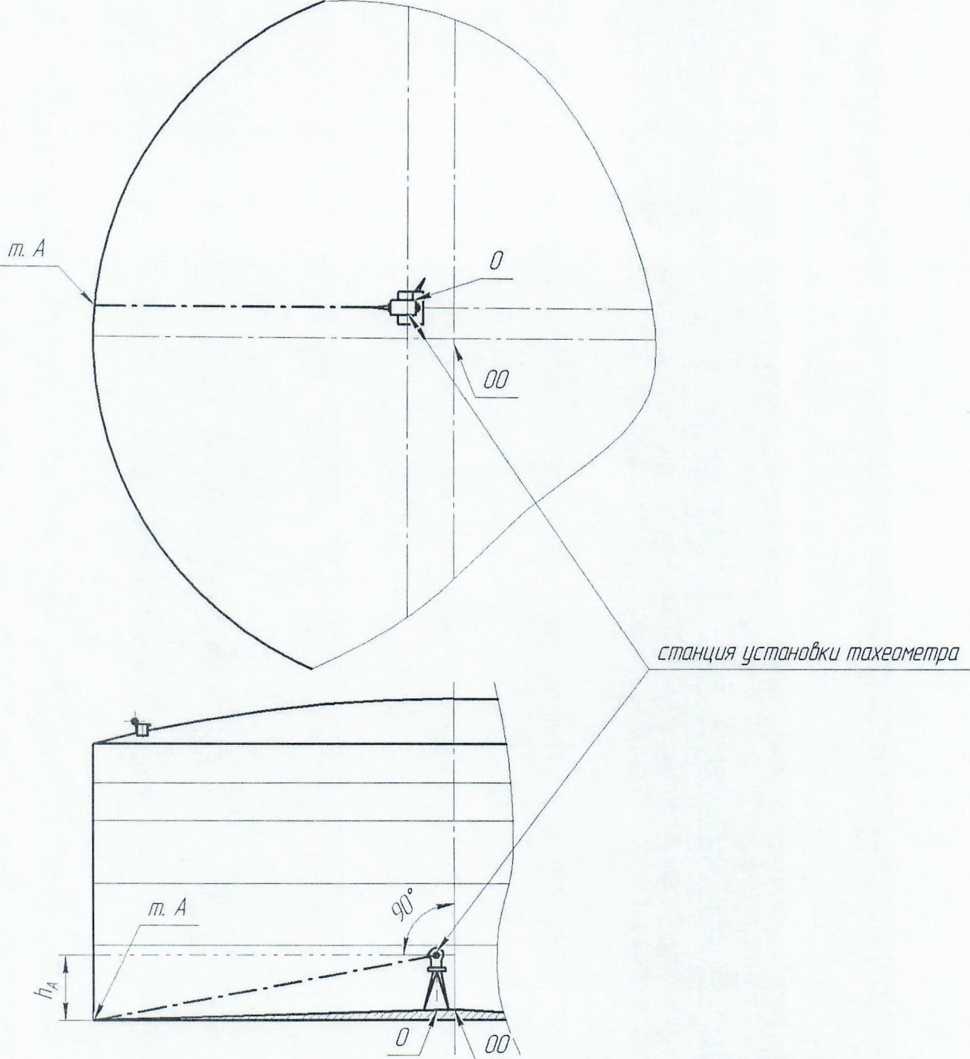

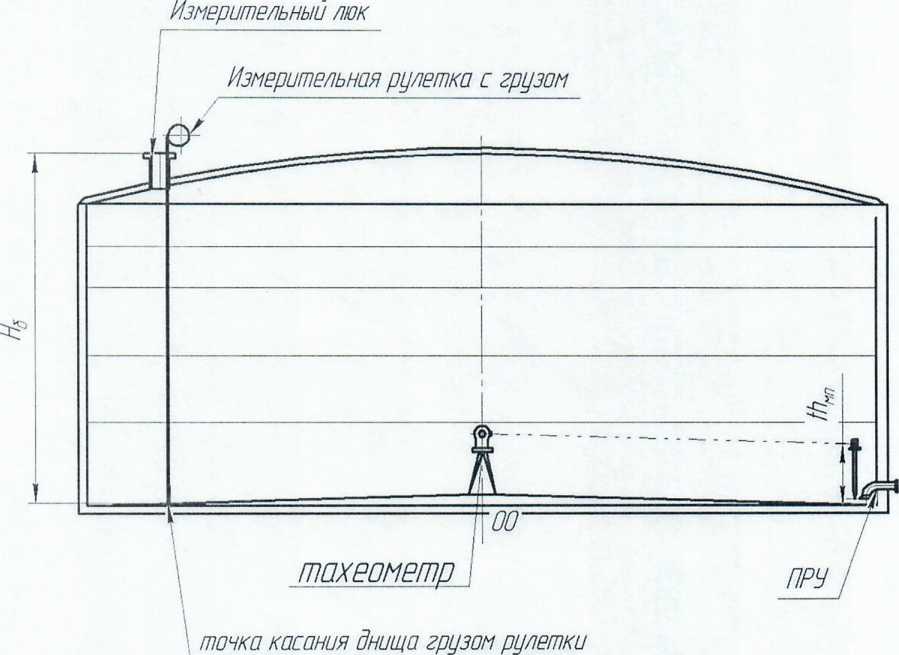

• 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк то точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-H_z-h. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З, Приложение А);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З, Приложение А);

е) повторно снимая показания h_A , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /7 = 0.

• 9.1.5  В программном обеспечении тахеометра формируют файл записи данных измерений.

• 9.2 Операции поверки

9..2.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Т а блица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

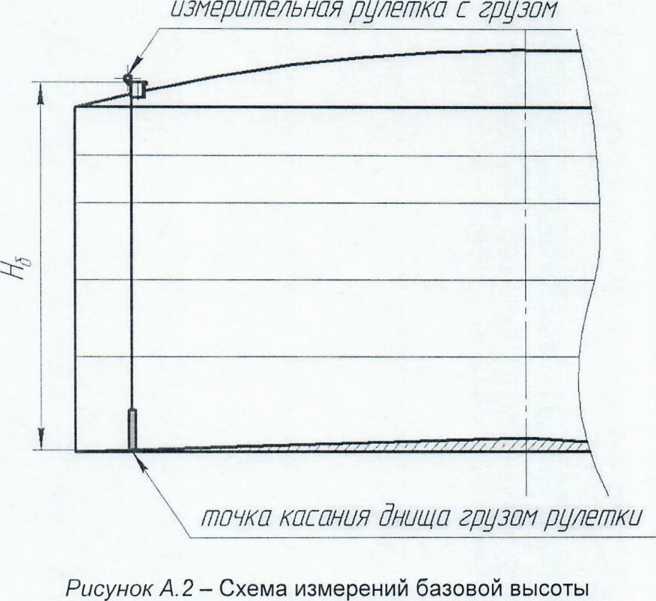

• 10.2.1 Базовую высоту резервуара Н_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 1 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты А7_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты, резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в Приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара

• 10.3.1  Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «HD-/7-/-/Z».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

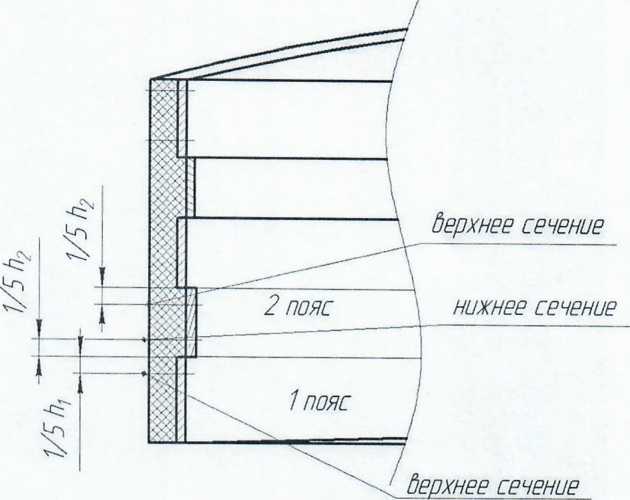

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

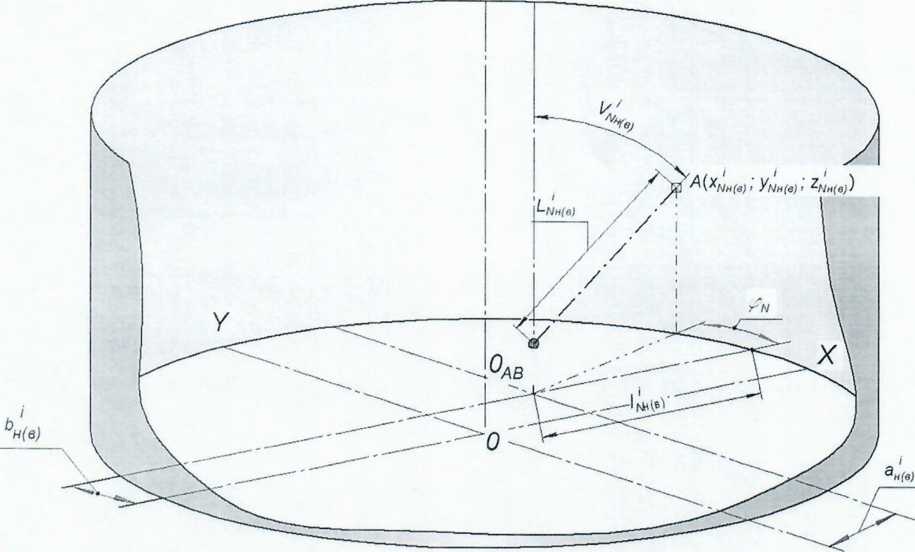

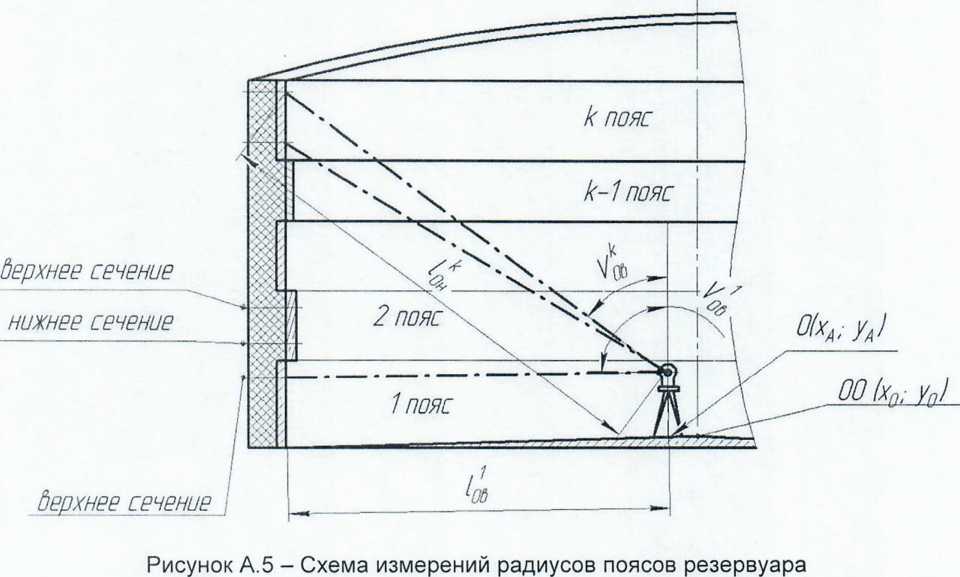

• 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

• 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют параметры /J_B, мм, как горизонтальные проложение и горизонтальный угол (pJ_B, град.

• 10.3.2.2 Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют координаты /q_h; <р§_н - ^мм-

• 10.3.2.3 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют координаты /q_b; Фов > ^мм-

• 10.3.2.4  Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : координаты HDq_bIh, Hz‘_QBlh, мм.

Примечание - В обозначениях 1'_0в/н; фд_в/н верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

• 10.3.2.5  Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

1

горизонтального угла ф_1н , угл. сек. первой образующей.

• 10.3.2.6 Проводя аналогичные операции по 10.3.2.1 — 10.3.2.4 измеряют параметры ^1в/н’ Ф1в/н ' ММ.

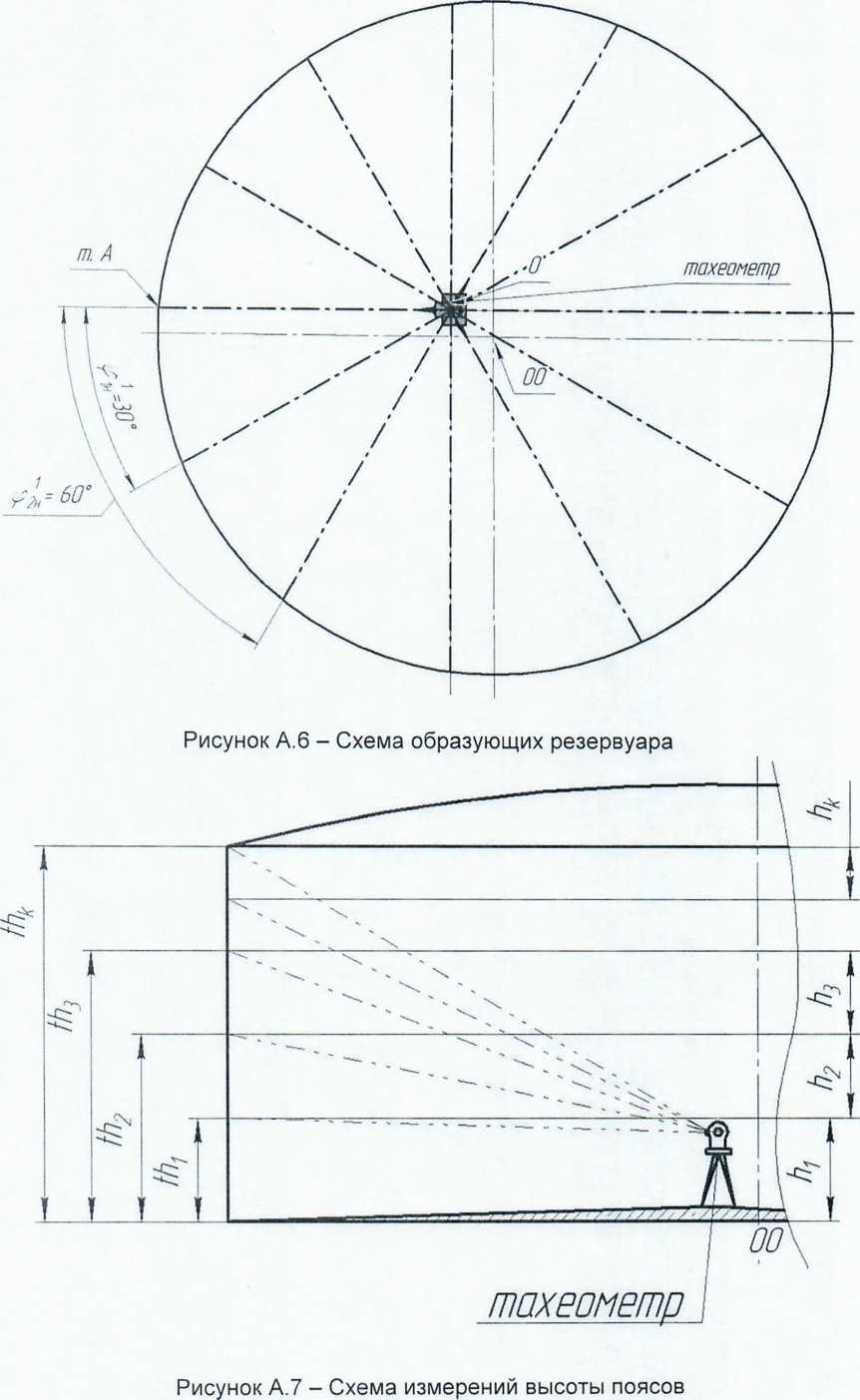

• 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

1

горизонтального угла ф_2н , угл. сек. второй образующей и проводят операции по 10.3.2.1 - 10.3.2.6.

• 10.3.2.8 Проводят аналогичные операции на остальных образующих.

• 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4).

10.4 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара hj измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

• 10.4.1 Устанавливают на тахеометре режим измерений «.HD-h-Hz».

• 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th_v мм.

• 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th₂...th_k, мм, вышестоящих поясов.

• 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

• 10.5.1 Измерение объема неровностей днища

Определение объема неровностей днища (д\/_дн)_о проводят с применением тахеометра, вехи с призменным отражателем или нивелирной рейки и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,..,VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

Измерения проводят в следующей последовательности:

При применении вехи.

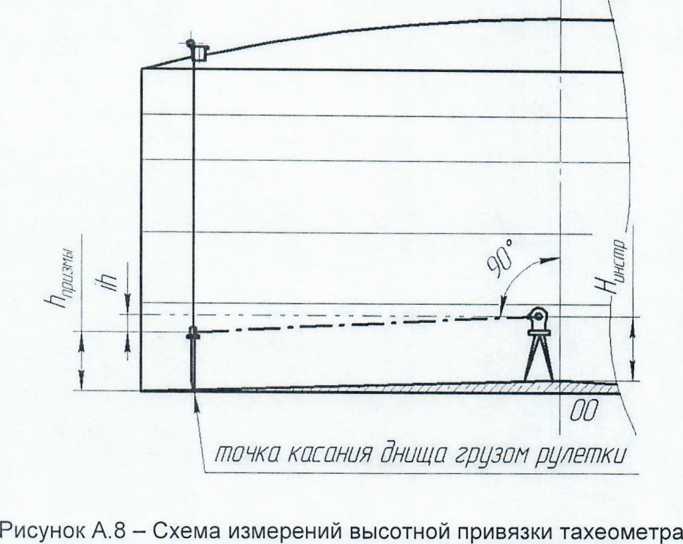

• 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h_Q, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания ц₀, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00"; h = 0.

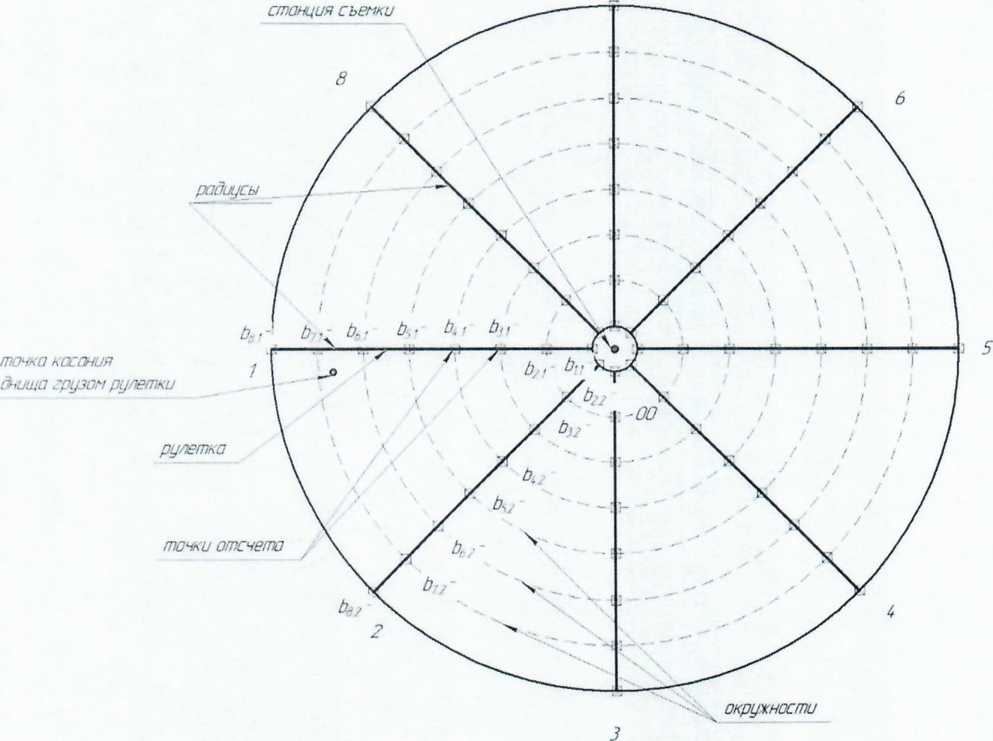

• 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

• 10.5.1.3 Устанавливают веху в точку      (пересечение 1-й окружности на 1-й

образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения      мм, (рисунок А. 10, Приложение А).

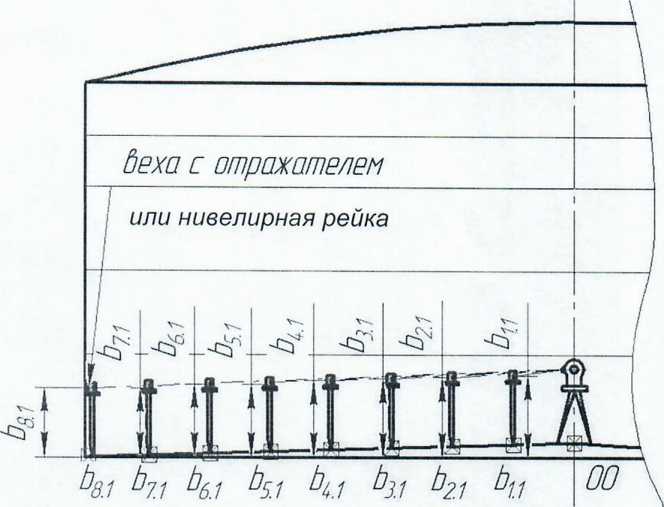

Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь_{2       1¹}, мм.

Т а б л и ц а 3

• 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка /?₂ i)> ^а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь_{2 2},...,Ь_{8 2} на втором радиусе аналогично.

• 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.5.1.6  Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

• 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

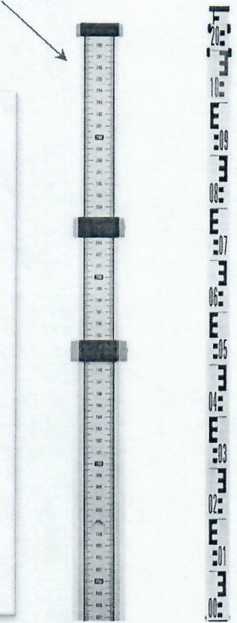

• При применении нивелирной рейки

• 10.5.1.2 Тахеометр приводят в отражательный режим измерений. Выставляют значение вертикального угла равное 0° (чтобы вращение тахеометра происходило в горизонтальной плоскости).

Поворачивают тахеометр до значения горизонтального угла равного 0°, что будет соответствовать первому радиусу на днище (рисунок А.9, Приложение А) и включают лазерный луч на тахеометре. Затем нивелирную рейку последовательно устанавливают вертикально по сферическому уровню в точках пересечения концентрических окружностей днища с первым радиусом днища и в точке касания днища грузом рулетки и смотрят значение превышения на миллиметровой шкале рейки в точке подсветки лазерным лучом. Аналогично производятся измерения на других радиусах при повороте тахеометра на 30° по горизонтальному углу.

• 10.5.2 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол (р₀ , ⁰, и контролируют высоту A/q , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

• 11.2.1 Градуировочную таблицу составляют начиная с уровня Н_мп, соответствующего высоте «мертвой» полости /7_МП, до предельного уровня /-/_пр, вычисляя посантиметровую вместимость резервуара /-го пояса V (/-/).> м³> ^п0 формуле

где V (Н).^ - посантиметровая вместимость резервуара, соответствующая уровню Hj_^, м³;

// - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

D_t - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень /7_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле где /7 - номер пояса, выбираемый из ряда: 2, 3,..., п\

  н        11 ПР L 9	П       1 п Нб --- + Xfy+r0cos<p
  V1 + H2	71 + г|2   Ч/=1

  (2)

hj - высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

• 11.2.3 Посантиметровую вместимость 1-го пояса V(H)_v м³, вычисляют по формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп , соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7  Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Результаты поверки резервуара оформляют свидетельством о поверке

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.



Приложение А (справочное)

Рисунок А. 1 - Веха телескопическая с призменным отражателем, нивелирная рейка.

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

Приложение Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1 - Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Таблица Б.4 - Измерение внутренних радиусов поясов резервуара

Продолжение таблицы Б.7

Окончание таблицы Б.4

а б л и ц а Б,5 - Высоты поясов

Продолжение таблицы Б.5

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8 - Координата точки касания лота.

Т а б лица Б.9 - Параметры хранимой жидкости_________

Плотность хранимой жидкости, кг/м³

Приложение В

(обязательное)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»______________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

...      _____________________________________, в составе председателя___________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара S₆ , %, вычисляют по формуле

5_б = ——----^--ЮО, где значения величин (Н_б) , (Н_б) , приведены в 1-й, 2-й графах.

(^нб)„

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись              инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

Приложение Г

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹

УТВЕРЖДАЮ

«____»________________20_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

О р га н и з а ци я__________________________________________________________

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

' Форма градуировочной таблицы не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара

Организация_____________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Таблица Г.З - Средняя вместимости в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Приложение Д

(обязательное)

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара

О,, мм, измеренные по 10.3 вычисляют по формуле

С)⁼²-^/?н(в)-                                   (Д-1)

где /?'_(в) - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят вычисления координат точек в сечениях (нижнем/верхнем)         Ун(в))’ ^мм- ^по

формулам:

^ХП7Н/в ^тн/в ’ COS (ф/77н/в ) ’                                      (Д-2)

У тн/в ~ ^тн/в '^'^(фтн/в) »                                 (Д-2)

где /_тн/в, Ф_тн/в - горизонтальное проложение, мм, и горизонтальный угол точки, град, принимаемые по таблице Б.4.

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (х^_вр у'_н^ ) .

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^хл/н(в)’ У/\/н(в)> ²л/н(в)) ^д0 геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле где { Х^/_Н(_В); У/у_Н(в)) “ координаты точки А в сечении N, мм;

^ан(в)> ^н(в) “ смещение по оси X и Y места установки станции съемки от геометрического центра резервуара, мм.

Расстояние       отточки (х^_н(в); у^_н(в)) до геометрического центра резервуара в

нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара а^_в), Ь'_н^ и расстояние от точек на поверхности пояса до центра окружности ^(в) ^в нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^_в), Ь'_н^, Г?'_(в) вычисляют решая систему линейных уравнений

л/                        л/

’н(В))     1

(Д.8)

где /у _Н(_В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

*)н(в)> У] н(в) “ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении /у_Н(_В) вычисляют по формуле

Д 1.6 Вычисление величин а^_(в),     ,/?'_(в) проводят в следующей

последовательности.

Д.1.6.1 Вычисление величин а^_в), Ь_в(в), , в нулевом приближении

^О.н(в)’ ^О.н(в)’ ^О.н(в) у •

1) устанавливают значение ag_H(B), bJ_H(_B) в формуле (Д.9) равным нулю.

2) вычисляют значения Гу в соответствии с формулой (Д.9)

Примечание - В обозначении Гд _{0 н}(_в) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

Ин(в)

Уон(в)

Уон(в) У1н(в) ⁺ ••• + У12н(в)

1

г

'1.12н(в) J

Вычисление величин

*1н(в) -

'тО.нЦв) ^_

^Г1.12.н(в) ”

^л0н(в) +

г'

V1.0h(b)

/    _ ^х0н(в) ^{+ Х}1н(в) + ••• + ^х12н(в)

^а1н(в) ^—

р' 'чн(в)

г' '1.1 н(в)

У Он(в) ⁺ У1н(в) + ••• + У-12н(в)

12

12

У1н(в)  ,  У2н(в)  .     .  У12н(в)

—'■--1--:--г ... 4--:----------

г           Г*                г*

'1.1н(в)    '1.2н(в)         '1.12н(в) J

Д.1.6.3 Вычисление величин а'_(в), Ь'_(в), R'_(b), во втором

■^Он(в) ⁺ ^1н(в) +•■•+ ^12н(в)

12

^2н(в)

Р             Г'

'2.2н(в)         '2.12н(в) J

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

< 0,001 мм,

где у - номер приближения (0, 1, ...т).

Д.1.7 Внутренний диаметр D¹ i-ro пояса вычисляют по формуле

где R^, R_B - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, hj, мм, вычисляют по формуле

_{й/ =} . _(Д . где th-, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

f/7_/+1 - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища (дУ_дн)_о вычисляют по формуле

р, 005104/i +0,02281/2 + О, ОЗ86З/3 + " +0,05455/4+0,07038Г₅+0,08513f₆+ , _k+0,10018/7+0,11645/8

где f_1t f₂,...,/g   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д-13)

где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

Ь; ₁ - высота превышения призмы, установленной по периметру (J - 1)-й вышележащей концентрической окружности.

Д.З.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

(Д-14)

где       - базовая высота, измеренная по 10.2, её значение принимают из

таблицы Б.З, мм;

th_Mn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/_мп вычисляют по формуле

(Д-15)

(\/дн) - объем неровностей днища, вычисляемый по формуле (Д.12), м³; V^_n - вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле

(Д-16)

где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Н_}, соответствующий высоте 1-го пояса, вычисляют по формуле

^гД^е Kin - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый отточки касания днища грузом рулетки, мм; А7_МП - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

A V_{B д} - объем внутренней детали, определяемый по 10.6, м³.

Д.5 Вычисление посантиметроеой вместимости i-го пояса резервуара Посантиметровую вместимость резервуара /-го пояса \/(/"У). вычисляют по

формуле

посантиметровая вместимость резервуара, соответствующая уровню

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Hi _-] - уровень жидкости, соответствующий суммарной высоте поясов, см;

D_;. - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

БИБЛИОГРАФИЯ

• [1]  Тахеометр электронный Leica FlexLine TS02 plus, Госреестр № 65933-16

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

ФГУП «ВНИИР»

Страница 37 из 37

¹

В обозначении точки отсчета Ь₁₁.../?₈₁  - первый индекс указывает номер радиуса

концентрической окружности днища, второй - номер радиуса днища (образующей)
