ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ

А.Д. Меньшиков июня 2020 г.

Государственная система обеспечения единства измерений

МЕРЫ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ПОСТОЯННОГО ТОКА МНОГОЗНАЧНЫЕ ПРОФКИП МСЗ070, ПРОФКИП Р3026

Методика поверки

РТ-МП-7462-551-2020 г. Москва

2020 г.

Настоящая методика поверки распространяется на меры электрического сопротивления постоянного тока многозначные ПрофКиП МСЗ070, ПрофКиП Р3026 (далее по тексту - ММЭС), изготовленные обществом с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП»), г. Мытищи Московской обл. и устанавливает методы их первичной и периодической поверок.

Интервал между поверками - 1 год.

  • 1 Операции поверки

    • 1.1 При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность выполнения операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Определение начального сопротивления и его вариации

7.3

Да

Да

Определение отклонения действительного значения сопротивления от номинального и основной погрешности

7.4

Да

Да

Определение нестабильности

7.5

Нет

Да

  • 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки ММЭС признают непригодным и его поверку прекращают.

  • 1.3 Порядок определения метрологических характеристик ММЭС при их аттестации в качестве рабочих эталонов 2-го, 3-го или 4-го разрядов приведен в приложении А к настоящей методике поверки.

  • 2 Средства поверки

    • 2.1 При проведении поверки ММЭС применяются основные средства поверки (эталоны), указанные в таблице 2.

    • 2.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

    • 2.3 Допускается применение не приведенных в таблицах 2 и 3 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых ММЭС и условий проведения поверки с требуемой точностью.

    • 2.4 Все применяемые средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.3 - 7.5

Компаратор сопротивления полуавтоматический цифровой Р3015:

  • - диапазон сравниваемых сопротивлений -10-107 Ом;

  • - предел измерений относительной разности сопротивления, % - 0,1; 1;

  • - предел допускаемой основной погрешности, % 0,0001-0,01. Катушка электрического сопротивления Р310: R=0,01 Ом, кт. 0,01.

Катушка электрического сопротивления Р321: R=0,l Ом, кт. 0,01.

Катушка электрического сопротивления Р321: R=1 Ом, кт. 0,01.

Катушка электрического сопротивления Р321: R=10 Ом, кт. 0,01.

Катушка электрического сопротивления Р331: R=100 Ом, кт. 0,01.

Катушка электрического сопротивления Р331: R=1000 Ом, кт. 0,01.

Катушка электрического сопротивления Р331: R=10000 Ом, кт. 0,01.

Омметр цифровой СО 3001:

  • - диапазон измерений электрического сопротивления, Ом, не менее от 110'7до 1,210;

  • - пределы допускаемой основной относительной погрешности, (8, % от Кизм+% от Rn) от ±(0,01+0,001) до ±(0,5+0,1).

Таблица 3 - Вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.1

Прибор комбинированный Testo 622

  • - измерение температуры: от -10 до +60 °C, Д= ±0,4 °C

  • - измерение относительной влажности: от 10 до 95 %, Д= ±3 %

  • - измерение абсолютного давления: от 300 до 1200 гПа, Д= ±5 гПа

  • 3 Требования к квалификации поверителей

К поверке ММЭС допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

  • 4 Требования безопасности

    • 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

    • 4.2 При проведении поверки ММЭС необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах.

    • 4.3 К работе на электроустановках следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку ММЭС, должен иметь квалификационную группу по электробезопасности не ниже третьей.

  • 5 Условия поверки

    • 5.1 При проведении поверки должны быть соблюдены следующие условия:

-температура окружающего воздуха, °C............................................................20±1;

  • - относительная влажность воздуха, %......................................................от 30 до 80;

  • - атмосферное давление, кПа...................................................................от 84 до 106.

  • 6 Подготовка к проведению поверки

    Выдержать ММЭС и средства поверки во включенном состоянии при условиях, указанных в руководствах по эксплуатации. Минимальное время прогрева 2 часа.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие ММЭС следующим требованиям:

  • - отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу ММЭС или затрудняющих поверку;

  • - все надписи на панелях должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

ММЭС, не соответствующий перечисленным требованиям, дальнейшей поверке не подвергается и бракуется.

  • 7.2 Опробование

При опробовании проверяют неисправность переключателей и других коммутирующих устройств.

ММЭС не должны иметь ни одной из перечисленных ниже неисправностей:

  • - недостаточно четкая фиксация положений переключателей, невозможность установки переключателей хотя бы в одно из предусмотренных конструкцией положений;

  • - неисправность коммутирующих устройств;

  • - проворачивание креплений переключателей.

При неверном функционировании ММЭС дальнейшей поверке не подвергается и бракуется.

  • 7.3 Определение начального сопротивления и его вариации

Среднее значение начального сопротивления Ro ММЭС определяют следующим образом:

  • - установить на всех декадах проверяемой ММЭС нулевые значения;

  • - произвести измерение начального сопротивления ММЭС с помощью омметра цифрового СО 3001;

  • - несколько раз прокрутить рычаги всех декадных переключателей, вновь установить их в нулевые (наименьшие) положения и повторить измерения;

  • - таким образом произвести четыре измерения.

Среднее значение начального сопротивления Ro рассчитывают по формуле 1:

о)

41.1

где Ri - измеренное значение начального сопротивления ММЭС, Ом;

z - номер измерения.

Значение вариации начального сопротивления А7?о рассчитывают по формуле 2:

ЛЯо= R, -R.  ,                         (2)

1 max      1 mm

где Ri max и R{ min - соответственно максимальное и минимальное измеренные значения начального сопротивления, Ом.

Результаты определения начального сопротивления и его вариации считают удовлетворительными, если полученные значения погрешности не превышают значений, приведенных в описании типа.

  • 7.4 Определение отклонения действительного значения сопротивления от номинального и основной погрешности проводят при помощи компаратора сопротивлений Р 3015 и комплекта ОМЭС (однозначные меры электрического сопротивления) в следующей последовательности:

Определение действительного значения сопротивления с 1-й декады по 5-ю декаду:

  • - подключить проводник к зажиму ММЭС с обозначением «X» и заземленной шине;

  • - провернуть 3-4 раза каждый из декадных переключателей от упора до упора;

  • - снять ручки декад, снять лицевую панель ММЭС, снять лимбы 1-ой...5-ой декад, установить СПУ на поверяемую декаду;

  • - соединить ММЭС, копаратор Р 3015 и ОМЭС по схеме рисунком 1 с учетом имеющейся на них маркировки;

  • - при проверке сопротивлений каждой из 1-ой ... 5-ой декад остальные декады должны стоять в нулевом положении.

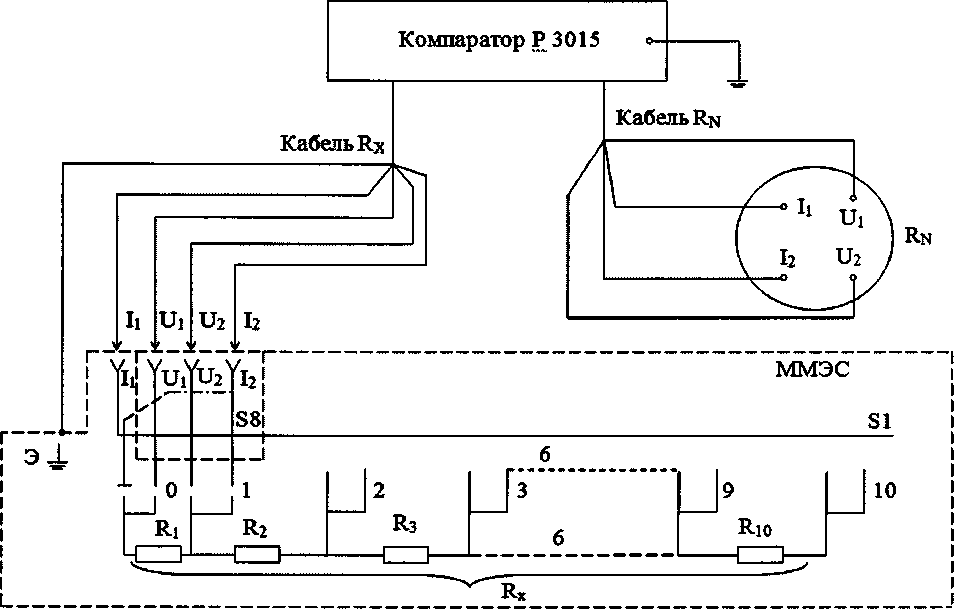

Рисунок 1 - Схема соединения приборов для поэлементной поверки ММЭС где Rn - ОМЭС;

Ri.. .Rio(Rx) - резисторы ступеней поверяемой декады ММЭС;

Si - переключатель поверяемой декады (например, 1-ой);

S8 - устройство для поэлементной поверки декады (СПУ).

- на компараторе Р 3015 установить значения сопротивлений в соответствии с таблицей 4. Таблица 4

Номинальное значение сопротивления ступеней декады поверяемой ММЭС Rxh и образцовой ОМЭС Rnh, Ом

Рекомендуемое значение напряжения на компараторе Р 3015, В

10000

5,2

1000

3,0

100

0,95

10

0,52

1

0,3

  • - определить на Р 3015 относительную разность (поправку) в процентах для каждой ступени поверяемой декады ММЭС, снимая не менее пяти показаний с компаратора.

Определение действительного значения сопротивления 6-ой и 7-ой декады, начального сопротивления и его вариации.

  • - соединить ММЭС, компаратор Р 3015 и ОМЭС по схеме рисунке 2 с учетом имеющейся на них маркировки.

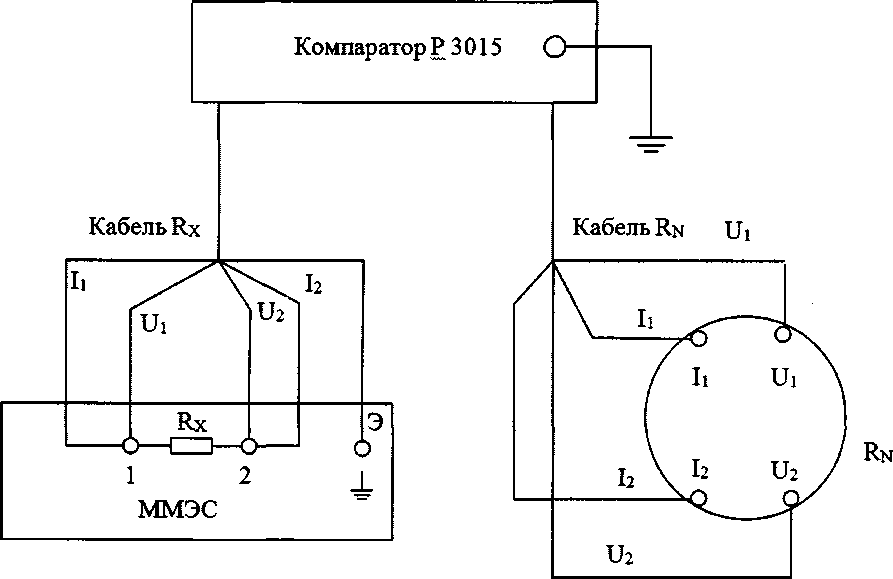

Рисунок 2 - Схема соединения приборов для поэлементной поверки ММЭС

  • - провернуть каждую декаду поверяемой ММЭС не менее 3-х раз о упора до упора;

  • - ввести в компаратор Р 3015 поправку на ОМЭС;

  • - установить переключатель компаратора Р 3015 для поверки сопротивлений указанных декад ММЭС в соответствии с таблицей 5;

Таблица 5

Условное обозначение типа ММЭС

Декада ММЭС

Номинальное значение ОМЭС Rn, Ом

Номинальное значение измеряемого сопротивления Rx, Ом

Рекомендуемое значение напряжения на компараторе Р3015,В

МС 3070

Р3026

6

100

100...101

0,95

7

100

100...100,1

- поочередно установить проверяемую декаду в положения 0, 1, 2 до 10 включительно, определить значение сопротивления.

Результаты поверки считают удовлетворительными, если полученные значения погрешности не превышают значений, приведенных в описании типа средства измерений

  • 7.5 Определение нестабильности

Определение нестабильности ММЭС выполняют путем сравнения действительных значений сопротивлений, полученных при данной и предыдущих поверках.

Нестабильность (относительное изменение сопротивления за год) определяют по формуле 3

8Н= Rn2~Ra' х100, -^НОМ

(3)

где 8Н - нестабильность, %;

Т?д2 - действительное значение сопротивления, определенное при настоящей поверке, Ом;

ЯД1 - действительное значение сопротивления, определенное при предыдущей поверке, Ом; 7?ном - номинальное значение сопротивления поверяемой меры, Ом.

Нестабильность определяют для каждого показания каждой декады поверяемой ММЭС.

Результаты нестабильности считаются удовлетворительными, если полученные значения погрешности не превышают значений, приведенных в описании типа средства измерений.

  • 8 Оформление результатов поверки

    • 8.1 При положительных результатах поверки ММЭС оформляют свидетельство о поверке в соответствии с действующими правовыми нормативными документами.

Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.

  • 8.2 При отрицательных результатах поверки выписывается извещение о непригодности с указанием причин.

Начальник лаборатории № 551

Ю.Н. Ткаченко

В.Ф. Литонов

ФБУ «Ростест-Москва»

Инженер по метрологии 2 категории лаборатории № 551

ПРИЛОЖЕНИЕ А

Обязательное

ПОРЯДОК ОПРЕДЕЛЕНИЯ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ММЭС ПРИ ИХ АТТЕСТАЦИИ

ММЭС, предназначенная для применения в качестве эталонной, должна быть подвергнута аттестации.

Для присвоения ММЭС статуса рабочего эталона 2-го, 3-го или 4-го разрядов исследование должно проводиться не менее двух лет, в течение которых должно быть проведено не менее 3 поверок. Полученные метрологические характеристики исследуемого эталона должны соответствовать показателям точности, приведенным в таблице 1.

Присвоение 2-го, 3-го или 4-го разрядов ММЭС возможно подекадно или по диапазону (поддиапазону).

Доверительные границы погрешности 5о при доверительной вероятности Р=0,95 или пределы допускаемой относительной погрешности определения действительного значения сопротивления не должны превышать значений, указанных в таблице 1 А.

Таблица 1.А - Показатели точности эталонных мер

Разряд

Номинальные значения сопротивления, Ом

Доверительная граница погрешности 5о (Р= 0,95) или предел допускаемой относительной погрешности, %

Нестабильность сопротивления за год, %, не более

2

110'4

0,001

0,002

110'3-1105

0,0004

0,0008

1 10б - 1108

0,001

0,002

По5

0,001

0,002

1 1О10

0,005

0,01

110й

0,02

0,05

11012

0,1

0,2

110й

0,2

0,5

11014

0,5

0,1

3

1-Ю"4

0,002

0,005

110’3-1105

0,001

0,002

1106- 1108

0,002

0,005

По5

0,002

0,005

1 1О10

0,01

0,05

11011

0,05

0,15

11012

0,5

1

11013

1

2

1 1014

2

5

1 ю15

3

6

4

110"4 -1-108

0,5

0,6

110у -1 10w

1,5

2,5

110"

2

4

1-Ю12

4

6

11013

6

8

1 1014

8

15

11015

12

18

11016

30

-

При аттестации многодекадных ММЭС в качестве эталонных мер доверительные границы погрешности рассчитывают при установленном наибольшем значении сопротивления декады.

Доверительные границы погрешности оценки измеряемой величины Д (без учета знака) вычисляют по формуле:

& = KSt,                                 (1.А)

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и НСП, определяемый по формуле (5.А) или формуле (7.А);

Sx - суммарное среднее квадратическое отклонение оценки измеряемой величины, вычисляемое по формуле:

(2.А)

где S& - среднее квадратическое отклонение НСП, которое рассчитывается по формуле (4.А) или по формуле (6.А);

- среднее квадратическое отклонение среднего арифметического:

(З.А)

где S'- среднее квадратическое отклонение группы после проверки по критерию Граббса, вновь рассчитанное по формуле (2.А);

п' — число результатов измерений в группе после проверки по критерию Граббса.

Если при проведении процедуры используется одно эталонное СИ, то есть число источников НСП т < 3, расчеты проводятся по формулам:

(4.А)

(5.А)

Если при проведении процедуры используются два и более эталонных СИ, то есть число источников НСП т > 3,расчеты проводятся по формулам:

,   &^(Р) = 0^(Р)

0 к4з 1,14з £ + &^(Р)

(6.А)

(7.А)

s-+se

Рассчитанный коэффициент К не имеет размерности. Все промежуточные величины и доверительные границы погрешности оценки измеряемой величины Д выражены в абсолютных единицах физической величины.
