Методика поверки «Система обеспечения единства измерений Республики Беларусь. Сигнализатор загазованности ФСТ-05КБ» (МРБ МП.2360-2013)

ЕРЖДАЮ

.d

и- С. О

«0^е:

со

РУП «БелГИМ» .А. Жагора 2013 г.

Система обеспечения единства измерений Республика Беларусь

Сигнализатор загазованности ФСТ-05КБ Методика поверки

МРБ

Гл. метролог

НПОДО «ФАРМЭК» .— В.М. Корень

/

г. Минск

2013 г.

• 2 Настоящая методика поверки распространяются на сигнализатор загазованности ФСТ-05КБ ТУ BY 100162047.035-2013 предназначенный для автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Сигнализатор загазованности ФСТ-05КБ (далее - ФСТ-05КБ) подлежит обязательной поверке в органах государственной метрологической службы при выпуске из производства и после ремонта.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.1.

Таблица 1.1

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.1.

• 2.2 Перечень поверочных газовых смесей (ПГС), необходимых для проведения поверки, приведен в таблице 2.2.

Таблица 2.1

Таблица 2.2

измерений

• 3.1 К проведению измерений при поверке и (или) допускают лиц, имеющих удостоверение на право поверки.

• 4.1 Помещения, в которых проводится поверка, должны вытяжной вентиляцией.

• 4.1 Помещения, в которых проводится поверка, должны быть оборудованы приточновытяжной вентиляцией.

• 4.2 При работе с баллонами с поверочными газовыми смесями необходимо руководствоваться «Правилами устройства и безопасности эксплуатации сосудов, работающих под давлением, утвержденных Госгорнадзором 27 ноября 1987 г.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         (20 ± 5)

• - относительная влажность воздуха, %                            от 30 до 90

• - атмосферное давление, кПа                                    от 84 до 106,7

• 5.2 Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

• 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) средства измерений и ФСТ-05КБ должны предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха, указанной в п.5.1 не менее:

• - 12 ч при разнице температур воздуха в помещении для поверки и местом, откуда внесен ФСТ-05КБ, более 10 °C;

• - 1 ч при разнице температур воздуха в помещении для поверки и местом, откуда внесен ФСТ-05КБ, от 1 до 10 °C;

• 2) собрана схема проверки ФСТ-05КБ в соответствии с приложением А.

• 6.2 Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

• 7.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие ФСТ-05КБ следующим требованиям:

отсутствие внешних повреждений и загрязнений, влияющих на работоспособность; соответствие маркировки требованиям нормативной документации;

• -  четкость надписей на лицевой панели.

• 7.2 Опробование ФСТ-05КБ проводят следующим образом.

• 1) Вставить измерительную головку в блок питания и сигнализации ФСТ-05КБ.

• 2) Включить и прогреть ФСТ-05КБ в течение 30 с. Через 30 с должен светиться индикатор зеленого цвета.

• 7.3 Проверку порога срабатывания сигнализации, погрешности срабатывания сигнализации, времени срабатывания сигнализации проводить следующим образом:

  • 7.3.1 Собрать схему подачи поверочной газовой смеси согласно приложению А.

  • 7.3.2 Включить и прогреть ФСТ-05КБ в течение 30 с. Через 30 с должен светиться индикатор зеленого цвета.

  • 7.3.3 Вентилем точной регулировки установить расход ПГС (0,3 ±0,1) л/мин;

  • 7.3.4 Подать на измерительную головку ФСТ-05КБ ПГС № 1. Не должен измениться вид светового сигнала.

  • 7.3.5 Подать на измерительную головку ФСТ-05КБ ПГС № 2, одновременно включив секундомер. Через 15 с (для метана, пропана) и 60 с (для оксида углерода) зафиксировать состояние световой и звуковой сигнализации.

Не должен измениться вид светового сигнала.

• 7.3.6 Подать на измерительную головку ФСТ-05КБ ПГС № 3, одновременно включив секундомер. Через 15 с (для метана, пропана) и 60 с (для оксида углерода) должны сработать световая и звуковая сигнализация. Периодический звуковой и световой сигнал красного цвета (длительность приблизительно 0,5 с).

ФСТ-05КБ считается выдержавшим испытания, если выполнились все условия проверки.

• 8.1 Результаты поверки оформляются протоколом. Рекомендуемая форма протокола приведена в приложении Б.

• 8.2 При положительных результатах поверки на ФСТ-05КБ после первичной поверки наносится знак поверки и делается отметка о поверке в паспорте.

На ФСТ-05КБ после ремонта наносится знак поверки, и выдается свидетельство о поверке установленной формы (в соответствии с ТКП 8.003-2011).

• 8.3 ФСТ-05КБ, не удовлетворяющие требованиям настоящей методики, к применению не допускаются. На них выдают извещение о непригодности с указанием причин по форме ТКП 8.003-2011. При этом знак поверки подлежит погашению, а свидетельство аннулируется.



Приложение А (обязательное)

Схема подачи поверочной газовой

• 1 - баллон с ПГС;

• 2 - вентиль точной регулировки;

• 3 - ротаметр;

• 4 - насадка;

• 5 - измерительная головка ФСТ-05КБ

• 6 - блок питания ФСТ-05КБ



Приложение Б

(рекомендуемое)

Протокол поверки

Сигнализатора загазованности ФСТ-05КБ №__________

• 1 Наименование организации, проводившей поверку________________________

• 2 Принадлежащий_________________________________________________

• 3 Условия проведения поверки:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

  230 ±22 (24 В)

  (50+1)

• - напряжение питания, В

• - номинальная частота, Гц

• 4 Применяемые средства поверки



  Наименование средств поверки, тип	Основные параметры	Заводской номер	Дата поверки

5 Операции поверки

• 5.1 Внешний осмотр______________________________________________

• 5.2 Опробование___________________________________________________

• 5.3 Определение метрологических характеристик:

Таблица Б. 1

1

2) Проверка времени срабатывания сигнализации

Зам.1

Таблица Б2

• 6 Заключение о результатах поверки_________________________________________

• 7 Дата проведения поверки__________________________________________________

• 8 Подпись лица, проводившего поверку____________________________________

(Фамилия, инициалы)

РМЭК» Лалнач [2015 г.

I

УТВ^Р^ДАЮ

оо РУП «БелГИМ»

о -S -S О. г- ie CD О цо о

Н.А. Жагора

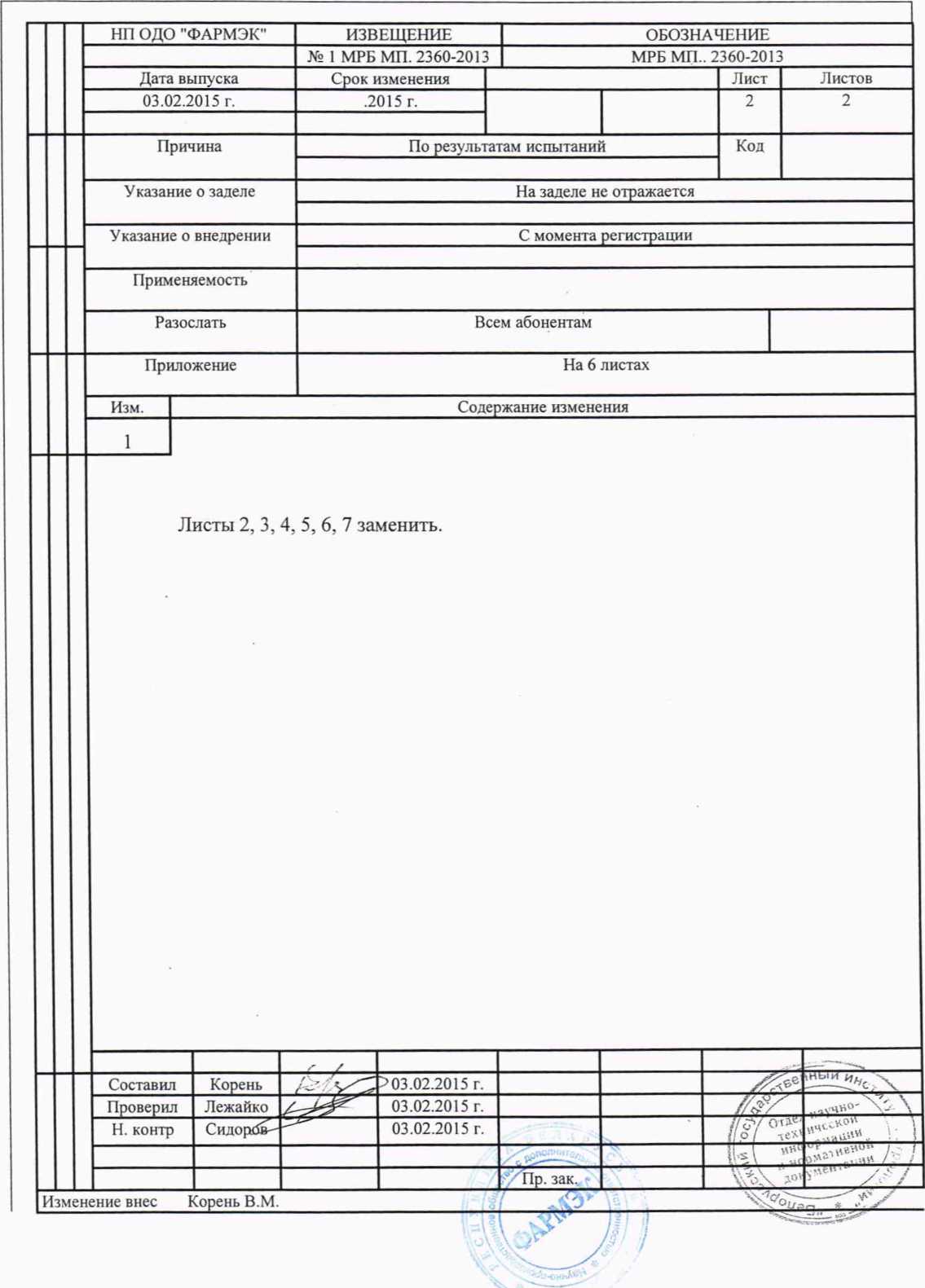

ИЗВЕЩЕНИЕ № 1

ОБ ИЗМЕНЕНИИ МЕТОДИКИ ПОВЕРКИ

МРБ МП. 2360-2013

Гл. метролог НП ОДО «ФАРМЭК»

/. S ~~ В.М. Корень

/
