Методика поверки «Контроллеры программируемые DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C АО "АЛЬСТОМ Грид"» (Код не указан!)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

_ М. С. Казаков

2017 г.

Методика поверки г. Видное

• 1 Вводная часть...................................................................

• 2 Операции поверки..................................................................................

• 3 Средства поверки......................... ....................................

• 4 Требования к квалификации поверителей.

• 5 Требования безопасности......................................................................

• 6 Условия поверки................................................................................

• 7 Подготовка к поверке..........................................................................

• 8 Проведение поверки................ 5

• 9 Оформление результатов поверки........................... 8

• 1.1 Настоящая методика поверки распространяется на контроллеры программируемые DS Agile/MiCOM Alstom С264, DS Agile/MiCOM Alstom C264C (далее — контроллеры) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять контроллер, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять контроллер в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации контроллера, но не реже одного раза в 3 года.

2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из опе

раций поверки контроллер бракуют и его поверку прекращают.

• 2.4 Поверку контроллеров допускается проводить для меньшего количества плат в составе контроллера, по заявке заказчика.

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств поверки, обеспечивающих определение характеристик контроллера с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллер в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра контроллера проверить:

• - соответствие комплектности перечню, указанному в паспорте и руководстве по эксплуатации;

~ соответствие серийного номера указанному в паспорте и руководстве по эксплуатации;

• - маркировку и наличие необходимых надписей на наружных панелях контроллера;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов).

Результат внешнего осмотра считать положительным, если комплектность и серийный номер соответствуют указанным в паспорте и руководстве по эксплуатации, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, отсутствуют механические повреждения, способные повлиять на работоспособность контроллера, целостность пломбы не нарушена.

• 8.2 Опробование проводить в следующей последовательности:

• 1) подготовить контроллер в соответствии с руководством по эксплуатации;

• 2) включить контроллер, подав на него напряжение питания;

• 3) оценить работу контроллера, проверив возможность управления с панели управления.

Результат опробования считать положительным, если после подачи питания на контроллер, возможно управлять контроллером с панели управления.

• 8.3 Подтверждение соответствия программного обеспечения.

Идентификацию программного обеспечения контроллера, проводить следующим образом:

• 1) подключить к персональному компьютеру (далее по тексту - ПК) проверяемый контроллер;

• 2) загрузить на ПК программное обеспечение контроллера;

• 3) перемещаясь в меню программного обеспечения (далее по тексту - ПО), считать наименование, номер версии ПО и контрольную сумму, рассчитанную по алгоритму MD5.

• 4) сравнить наименование, номер версии ПО и контрольную сумму, рассчитанную по алгоритму MD5, указанные в паспорте, руководстве по эксплуатации и описании типа со считанными с ПК.

Результаты проверки считать положительными, если наименование и номер версии ПО совпадают с представленными в паспорте, руководстве по эксплуатации и описании типа на контроллеры.

• 8.4 Определение нормируемых метрологических характеристик

  • 8.4.1 Определение основной абсолютной погрешности измерения частоты

Определение основной абсолютной погрешности измерения частоты проводится при помощи калибратора универсального 9100 (далее по тексту - 9100) в следующей последовательности:

• 1) подготовить и включить контроллер в соответствии с руководством по эксплуатации;

• 2) собрать схему, представленную на рисунке 1, подключив выход 9100 к клеммам входа 1 (клеммы 1 и 2) платы TMU220 контроллера:

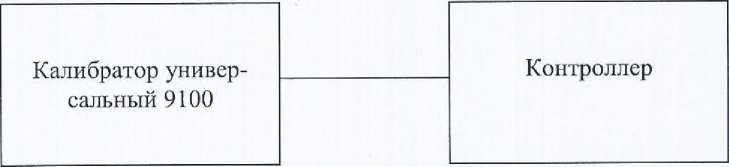

Рисунок 1 - Структурная схема определения нормируемых метрологических характеристик

• 3) перевести 9100 в режим воспроизведения силы переменного тока;

• 4) при помощи 9100 задать силу тока 1 А, устанавливая последовательно значения частоты 45, 50, 55, 60 и 66 Гц;

• 5) зафиксировать соответствующие значения частоты, измеренные контроллером;

• 6) рассчитать абсолютную погрешность измерения частоты, Гц, для каждого измерения по формуле (1):

А/=А-Гз                               (1)

где /и - измеренное контроллером значение частоты;

/з - значение частоты, установленное на выходе 9100.

Результаты проверки считать удовлетворительными, если полученные значения основной абсолютной погрешности измерения частоты не превышают ±0,01 Гц.

• 8.4.2 Определение основной допускаемой приведенной (к диапазону измерений) погрешности измерений силы переменного тока

Измерения проводятся по всем четырем входам платы TMU220 контроллера в диапазонах измерений от 0,2 до 20 А и от 0,2 до 4 А:

• 1) подготовить и включить контроллер в соответствии с руководством по эксплуатации;                                                                                        •

• 2) собрать схему, представленную на рисунке 1;

• 3) установить значение частоты переменного тока 50 Гц;

• 4) подключить выход 9100 к клеммам 1 и 2 платы TMU220 контроллера;

• 5) подать от 9100 пять сигналов силы переменного тока, равномерно распределенных внутри диапазона измерений 0,2; 1; 5; 10; 20 А;

• 6) измерить значения силы переменного тока на контроллере;

• 7) последовательно подключая выход 9100 к клеммам для измерений силы переменного тока 5иб, 9 и 10, 13и14 соответственно платы TMU220 контроллера, повторить измерения по п. 5-6;

• 8) подключить выход 9100 к клеммам 3 и 4 платы TMU220 контроллера;

• 9) подать от 9100 пять сигналов силы переменного тока, равномерно распределенных внутри диапазона измерений 0,2; 0,5; 1; 2; 4 А;

• 10) измерить значения силы переменного тока на контроллере;

• 11) последовательно подключая выход 9100 к клеммам 7 и 8, 11 и 12, 15и16 соответственно платы TMU220 контроллера, повторить измерения по п. 9-10;

• 12) установить значение частоты переменного тока 60 Гц;

• 13) повторить операции по п. 4-11;

• 14) рассчитать приведенную (к диапазону измерений) погрешность измерений силы переменного тока уц, %, по формуле (2):

где 1и — измеренное контроллером значение силы переменного тока на входе, А;

h - заданное с 9100 значение силы переменного тока, А;

1н - нормирующее значение, равное диапазону измерений силы переменного тока, А. Результаты проверки считать удовлетворительными, если полученные значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы переменного тока не превышают ±0,2 %.

• 8.4.3 Определение основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока

Измерения проводятся по всем четырем входам для измерений напряжения переменного тока платы TMU220 контроллера:

• 1) перевести 9100 в режим воспроизведения напряжения переменного тока;

• 2) установить значение частоты переменного тока 50 Гц;

• 3) подключить выход 9100 к клеммам 21 и 22 платы TMU220 контроллера;

• 4) подать от 9100 пять сигналов напряжения переменного тока, равномерно распределенных внутри диапазона измерений 7, 150, 300, 450 и 577 В;

• 5) измерить значения напряжения переменного тока на контроллере;

• 6) последовательно подключая выход 9100 к клеммам для измерений напряжения переменного тока 23 и 24, 25 и 26, 27 и 28 соответственно платы TMU220 контроллера, повторить измерения по п. 5-6;

• 7) установить значение частоты переменного тока 60 Гц;

• 8) повторить операции по п. 4-6;

• 9) рассчитать приведенную (к диапазону измерений) погрешность измерений напряжения переменного тока уиц %, по формуле (3):




  (3)

где Un~ измеренное контроллером значение напряжения переменного тока на входе,

U3 — заданное с 9100 значение напряжения переменного тока, В;

Uh - нормирующее значение, равное диапазону измерений напряжения переменного

Результаты проверки считать удовлетворительными, если полученные значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока не превышают ±0,2 %.

• 8.4.4 Определение основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока

Измерения проводятся по четырем входам измерений силы постоянного тока платы AIU201 и восьми входам платы AIU211 контроллера:

• 1) перевести 9100 в режим воспроизведения силы постоянного тока;

• 2) подключить высокопотенциальный и низкопотенциальный выход 9100 к клеммам 3 и 4 платы AIU201 контроллера;

• 3) сконфигурировать на контроллере диапазон измерений силы постоянного тока от -1 до +1 мА;

• 4) подать от 9100 пять сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений -1; -0,5; 0,05; 0,5; 1 мА;

• 5) измерить значения силы постоянного тока на контроллере;

• 6) сконфигурировать на контроллере диапазон измерений силы постоянного тока от -5 до +5 мА;

• 7) подать от 9100 пять сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений -5; -2,5; 0,5; 2,5; 5 мА;

• 8) измерить значения силы постоянного тока на контроллере;

• 9) сконфигурировать на контроллере диапазон измерений силы постоянного тока от -10 до +10 мА;

• 10)  подать от 9100 пять сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений -10; -5; 0,5; 5; 10 мА;

• 11)  измерить значения силы постоянного тока на контроллере;

• 12)  сконфигурировать на контроллере диапазон измерений силы постоянного тока от -20 до +20 мА;

• 13)  подать от 9100 пять сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений -20; -10; 0,5; 10; 20 мА;

• 14)  измерить значения силы постоянного тока на контроллере;

• 15)  сконфигурировать на контроллере диапазон измерений силы постоянного тока от +4 до +20 мА;

• 16)  подать от 9100 пять сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений 4; 8; 12; 16; 20 мА;

• 17)  измерить значения силы постоянного тока на контроллере;

• 18)  последовательно подключая высокопотенциальный и низкопотенциальный выход 9100 к клеммам для измерений силы постоянного тока 9 и 10, 15 и 16, 21 и 22 соответственно платы AIU201 контроллера, повторить измерения по п. 3-17;

• 19)  подключить высокопотенциальный и низкопотенциальный выход 9100 к клеммам 1 и 2 платы AIU211 контроллера;

• 20)  повторить измерения по п. 3-17;

• 21)  последовательно подключая высокопотенциальный и низкопотенциальный выход 9100 к клеммам для измерений силы постоянного тока 3 и 4, 7 и 8, 9 и 10,13 и 14,15 и 16, 19 и 20, 21 и 22 соответственно платы AIU211 контроллера, повторить измерения по п. 3-17;

• 22)  рассчитать приведенную (к диапазону измерений) погрешность измерений силы постоянного тока в каждой точке у_п, %, по формуле (4):




  (4)

где 1и — измеренное контроллером значение силы постоянного тока на входе, мА; h - заданное с 9100 значение силы постоянного тока, мА;

1н~ нормирующее значение, равное диапазону измерений силы постоянного тока, мА. Результаты проверки считать удовлетворительными, если полученные значения до

пускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока не превышают ±0,1 %.

• 8.4.5 Определение основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока

Измерения проводятся по четырем входам измерений напряжения постоянного тока платы AIU201 контроллера:

• 1) перевести 9100 в режим воспроизведения напряжения постоянного тока;

• 2) подключить высокопотенциальный и низкопотенциальный выход 9100 к клеммам 1 и 2 платы AIU201 контроллера;

• 3) сконфигурировать на контроллере диапазон измерений напряжения постоянного тока от -1,25 до +1,25 В;

• 4) подать от 9100 пять сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений -1,25; -0,625; 0,05; 0,625; 1,25 В;

• 5) измерить значения напряжения постоянного тока на контроллере;

• 6) сконфигурировать на контроллере диапазон измерений напряжения постоянного тока от -2,5 до +2,5 В;

• 7) подать от 9100 пять сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений -2,5; -1,25; 0,1; 1,25; 2,5 В;

• 8) измерить значения напряжения постоянного тока на контроллере;

• 9) сконфигурировать на контроллере диапазон измерений напряжения постоянного тока от -5 до +5 В;

• 10)  подать от 9100 пять сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений -5; -2,5; 0,5; 2,5; 5 В;

• 11)  измерить значения напряжения постоянного тока на контроллере;

• 12)  сконфигурировать на контроллере диапазон измерений силы постоянного тока от -10 до +10 В;

• 13)  подать от 9100 пять сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений -10; -5; 0,5; 5; 10 В;

• 14)  измерить значения напряжения постоянного тока на контроллере;

• 15)  последовательно подключая высокопотенциальный и низкопотенциальный выход 9100 к клеммам для измерений напряжения постоянного тока 7 и 8, 13 и 14, 19 и 20 соответственно платы AIU201 контроллера, повторить измерения по п. 3-14;

• 16)  рассчитать приведенную (к диапазону измерений) погрешность измерений напряжения постоянного тока в каждой точке уш, %, по формуле (5):

Tut         ³ -100%                                        ₍₅₎

где Un - измеренное контроллером значение напряжения постоянного тока на входе, В;

U3 - заданное с 9100 значение напряжения постоянного тока, В;

Uh — нормирующее значение, равное диапазону измерений напряжения постоянного тока, В.

Результаты проверки считать удовлетворительными, если полученные значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока не превышают ±0,1 %.

• 9.1 Результаты поверки контроллеров оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки контроллеры удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки контроллеры не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на контроллеры.
