Методика поверки «АНАЛИЗАТОР РАСТВОРЕННОГО КИСЛОРОДА МАРК-409» (Код не указан!)

ПРИЛОЖЕНИЕ Al

(обязательное)

П.А. Горбачев

АНАЛИЗАТОР РАСТВОРЕННОГО КИСЛОРОДА МАРК-409

Методика поверки

СОГЛАСОВАНО

А. К. Родионов

____Е.В. Киселев

/2

ктор ООО « ВЗОР»

г. Нижний Новгород 2017 г.

А 1.1 Область применения

Настоящая методика распространяется на анализатор растворенного кислорода МАРК-409 (в дальнейшем анализатор) с маркировочной табличкой, содержащей регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Анализатор предназначен для измерений массовой концентрации растворенного в воде кислорода (КРК) и температуры водных сред и устанавливает методы и средства его первичной и периодической поверок.

Интервал между поверками - 2 года.

А1.2 Используемые нормативные документы

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения.

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).

Р 50.2.045-2005 ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки.

А1.3 Метрологические характеристики, проверяемые при поверке

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды (20,0 ± 0,2) °C и температуре окружающего воздуха (20 ± 5) °C должны быть, мг/дм³:

а) с датчиком кислородным ДК-409:

• - по индикатору..........................................± (0,0027 + 0,03 5 С);

• - по токовому выходу...............± [(0,0027 + 0,005С_диап) + 0,035С)];

б) с датчиком кислородным ДК-409Т:

• - по индикатору............................................± (0,001 + 0,03 5 С);

• - ПО токовому ВЫХОДУ.................± [(0,001 + 0,005Сдиап) + 0,035С)];

в) с датчиком кислородным ДК-409ТМ:

• - по индикатору............................................± (0,003 + 0,03 5 С);

• - по токовому выходу.................± [(0,003 + 0,005С_диап) + 0,035С)],

где С - измеренное значение КРК, мг/дм³;

Сдит ~ значение верхнего предела запрограммированного диапазона измерений КРК по токовому выходу, соответствующее 5 мА для выходного тока от 0 до 5 мА и 20 мА для выходного тока от 4 до 20 мА, мг/дм³.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха (20 ± 5) °C должны быть, °C........................................±0,3.

А 1.4 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице А 1.4.1.

Таблица А 1.4.1

Примечания

• 1 Знак «+» означает, что операцию проводят.

• 2 При получении отрицательного результата после любой из операций по-

Продолжение таблицы А 1.5.1

Примечания

• 1 Допускается применение других средств измерений, не приведенных в перечне, но обеспечивающих определение метрологических характеристик с необходимой точностью.

• 2 Для измерений температуры допускается применение других средств измерений с погрешностью измерений не хуже ± 0,1 °C.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке или поверительные клейма.

Испытательное оборудование должно иметь отметки, подтверждающие <■>- его годность в соответствии с требованиями их технической документации.

А1.6 Требования к квалификации поверителей

К проведению поверки анализаторов допускаются лица, аттестованные в качестве поверителей в области измерений физико-химического состава и свойств веществ, имеющие высшее или среднетехническое образование, опыт работы в химических лабораториях не менее одного года, владеющие техникой потенциометрических и амперометрических измерений и изучившие настоящую методику поверки.

А 1.7 Требования безопасности

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ работа с анализатором при снятых крышках корпуса блока преобразовательного!

А1.7.1 При проведении поверки должны соблюдаться требования техники безопасности:

• - при работе с химическими реактивами - по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75;

• - при работе с электроустановками - по ГОСТ 12.1.019-2009 и ГОСТ 12.2.007.0-75.

А1.7.2 Должны соблюдаться правила работы с баллонами с ПГС под давлением.

А1.7.3 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

А1.7.4 Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами, в соответствии с инструкциями, прилагаемыми к приборам. Обучение поверителей правилам безопасности труда должно проводиться по ГОСТ 12.0.004-90.

А 1.8 Условия поверки

• - температура окружающего воздуха, °C................................(20 ±5);

• - относительная влажность воздуха, %, не более...........................80;

• - атмосферное давление, кПа.................................от 84,0 до 106,7;

- питание................................................от сети переменного тока

частотой (50,0 ± 0,5) Гц и напряжением (220 ± 4) либо (36 ± 1) В.

А1.8.2 Вибрация, тряска, удары, влияющие на работу анализатора, не допускаются.

А 1.9 Подготовка к поверке

А 1.9.1 Перед проведением поверки подготавливают к работе анализатор в соответствии с разделом 2.3 руководства по эксплуатации ВР37.00.000РЭ.

А1.9.2 Верхний предел программируемого диапазона измерений анализатора устанавливают равным:

а) 10000 мкг/дм³ с датчиками кислородными ДК-409 и ДК-409Т;

б) 45000 мкг/дм³ с датчиками кислородными ДК-409ТМ.

Значение уставки устанавливают:

• - MIN - 0 мкг/дм³,

• - МАХ - равным:

а) 20000 мкг/дм³ с датчиками кислородными ДК-409 и ДК-409Т;

б) 45000 мкг/дм³ с датчиками кислородными ДК-409ТМ.

Значение солесодержания - равным 0,0 г/дм³.

А1.9.3 Средства измерений и испытательное оборудование подготавливают к работе в соответствии с их эксплуатационной документацией.

А1.9.4 Поверочные газовые смеси, хранившиеся при температуре ниже плюс 15 °C, должны быть выдержаны перед использованием в течение 24 ч в помещении с температурой воздуха (20 ± 5) °C.

А1.10 Проведение поверки

А1.10.1 Внешний осмотр

При проведении внешнего осмотра анализатора проверяют:

• - отсутствие механических повреждений датчика кислородного и блока преобразовательного;

• - исправность разъемов, кнопок, соединительных кабелей;

• - состояние лакокрасочных покрытий и четкость маркировки;

• - правильность маркировки, в том числе регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Анализатор, имеющий дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.10.2 Опробование

А 1.10.2.1 Проверка функционирования анализатора в различных режимах работы

Датчик кислородный ДК-409 размещают в сосуде с дистиллированной водой.

Датчик кислородный ДК-409Т либо ДК-409ТМ размещают на воздухе. Включают анализатор.

Проверяют работоспособность кнопок « ^МЕНЮ »,«КАНАЛ», «{Ь> и «^», «Ж».

Результаты проверки считают удовлетворительными, если:

• - подсвечивается клавиша «СЕТЬ»;

• - при нажатии кнопки «     » анализатор переходит из режима измере

ний в режим контроля и изменения параметров (вход в меню);

• - при нажатии кнопки «КАНАЛ» изменяется режим индикации каналов в зависимости от количества подключенных каналов (один либо два);

• - кнопками «ф», «Ф» осуществляется перемещение по строкам меню;

• - кнопкой «;ф;» осуществляется включение и отключение подсветки экрана индикатора.

Анализатор, имеющий дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.10.2.2 Проверка соответствия программного обеспечения (ПО)

Переходят к пункту экранного меню МЕНЮ [А] [В] «ПО И КОНТР.СУММЫ» анализатора и проверяют соответствие ПО тому, которое было зафиксировано при испытаниях в целях утверждения типа анализатора. Для этого фиксируют идентификационное обозначение программного обеспечения и цифровые идентификаторы программного обеспечения (контрольные суммы исполняемого кода), которые должны соответствовать таблице А 1.10.1.

Таблица Al.10.1

Результаты проверки считают удовлетворительными, если приведенные идентификационное обозначение, идентификатор метрологически значимой части ПО, идентификаторы программного обеспечения (контрольные суммы исполняемого кода в шестнадцатеричной системе) соответствуют установленным по индикатору анализатора требованиям.

А 1.10.3 Проверка «нуля» анализатора

А 1.10.3.1 Подготовка к измерениям

Приготавливают бескислородный («нулевой») раствор в соответствии с методикой, приведенной в приложении Г.

А1.10.3.2 Выполнение измерений

Включают анализатор.

Далее в зависимости от типа датчика кислородного:

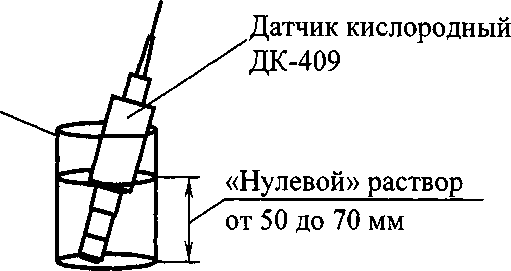

- погружают датчик кислородный ДК-409 в «нулевой» раствор мембраной вниз в соответствии с рисунком А 1.10.1;

Сосуд с «нулевым» раствором

Рисунок А1.10.1

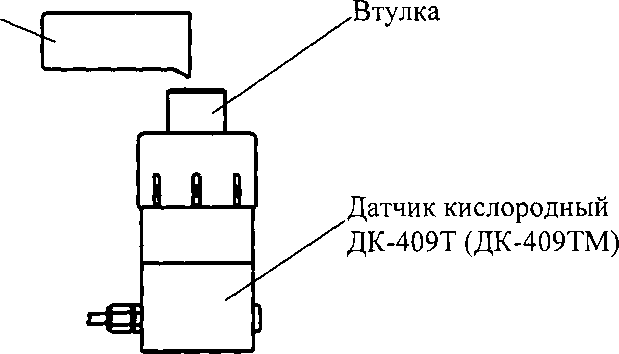

- заливают во втулку датчика кислородного ДК-409Т либо ДК-409ТМ 5 см³ «нулевого» раствора в соответствии с рисунком А 1.10.2.

Сосуд с «нулевым» раствором

Рисунок А 1.10.2

Одновременно включают секундомер.

Фиксируют показания анализатора:

• - с датчиком кислородным ДК-409 либо ДК-409ТМ С_нульзо, мг/дм³, через 30 мин;

• - с датчиком кислородным ДК-409Т С_нульбо, мг/дм³, через 60 мин.

А1.10.3.3 Обработка результатов

Результат проверки считают удовлетворительным, если:

• - для анализатора с датчиками кислородными ДК-409

- 0,0027 < С_нуль30 < 0,0027;

• - для анализатора с датчиками кислородными ДК-409Т

• - 0,001 < С_нулМ< 0,001;

• - для анализатора с датчиками кислородными ДК-409ТМ

• - 0,003 < С_нуль3* < 0,003.

А 1.10.4 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу

В соответствии с ГОСТ 22729-84 основную абсолютную погрешность анализатора при измерении КРК определяют в трех точках диапазона измерений, расположенных на начальном (0-20 % от диапазона), среднем (45-55 % от диапазона) и конечном (80-100 % от диапазона) участках диапазона измерений.

Для проверки используют дистиллированную воду с удельной электрической проводимостью не более 5 мкСм/см и кислородно-азотные поверочные газовые смеси (ПГС).

Объемные доли кислорода в ПГС и в воздухе в процентах, массовые концентрации растворенного кислорода в мг/дм³, создаваемые этими ПГС и кислородом воздуха, а также участки диапазонов приведены в таблице А 1.10.2 для анализатора в зависимости от исполнения датчика кислородного.

Таблица А1.10.2

А 1.10.4.1 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 3 для датчиков кислородных ДК-409 и ДК-409Т и в точке № 1 для датчиков кислородных ДК-409ТМ

А1.10.4.1.1 Подготовка к измерениям

Для проверки погрешности в указанной точке используют атмосферный воздух с относительной влажностью 100 % и с объемной долей кислорода 20,95 %.

Собирают установку в соответствии с рисунком А1.10.3 для анализатора с датчиками кислородными ДК-409 или в соответствии с рисунком А1.10.4 для анализатора с датчиками кислородными ДК-409Т либо ДК-409ТМ.

Подключают датчик кислородный к разъему «ДАТЧИК А» («ДАТЧИК В») блока преобразовательного.

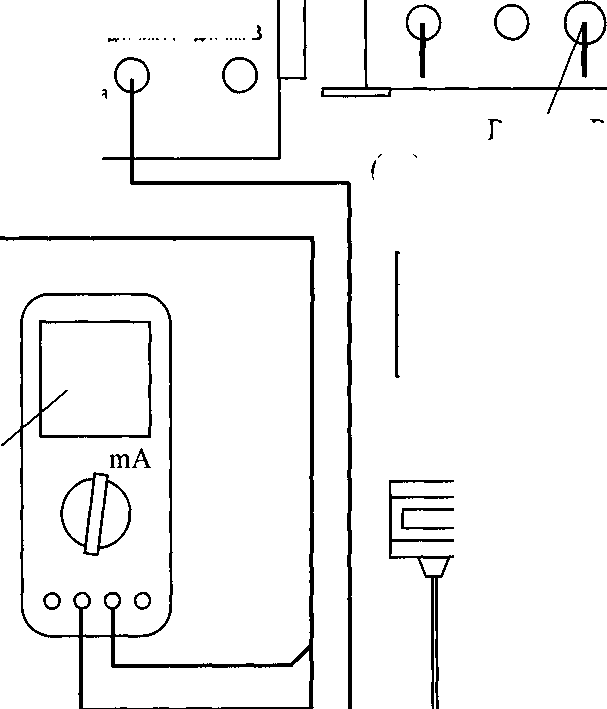

Подключают к разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного мультиметр АРРА-305 в режиме измерений тока.

Устанавливают на датчик кислородный насадку - трубку ПВХ СТ-18.

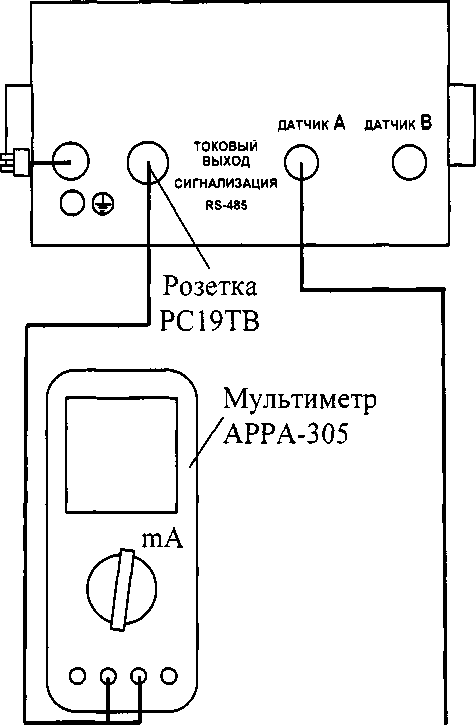

Блок преобразовательный щитового исполнения (вид сзади)

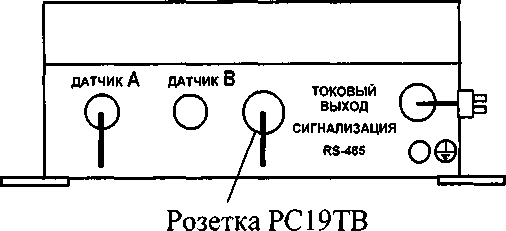

Блок преобразовательный настенного исполнения (вид снизу)

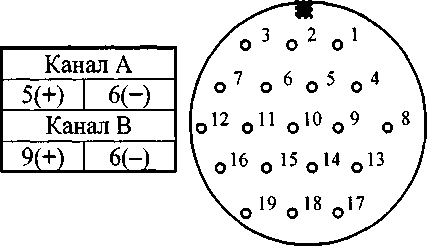

(вид со стороны пайки контактов)

ДК-409

Насадка на датчик (Трубка ПВХ СТ-18 0внутр. 16*2, L = 60 мм)

Блок преобразовательный щитового исполнения (вид сзади)

V

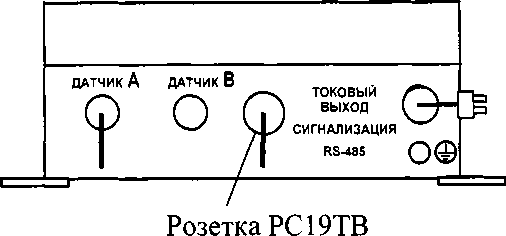

Блок преобразовательный настенного исполнения (вид снизу)

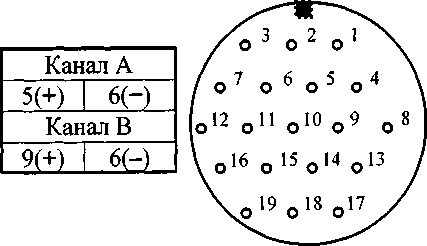

(вид со стороны пайки контактов)

Ротаметр/'

Датчик кислородный

ДК-409Т (ДК-409ТМ)

Насадка на датчик (трубка ПВХ СТ-18; 0_внутр.25хЗ; L = 60 мм)

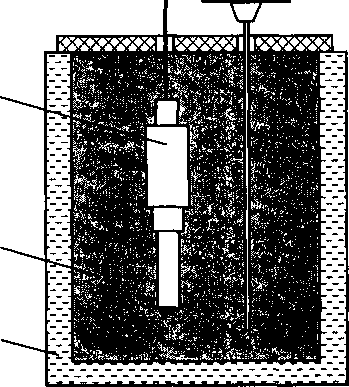

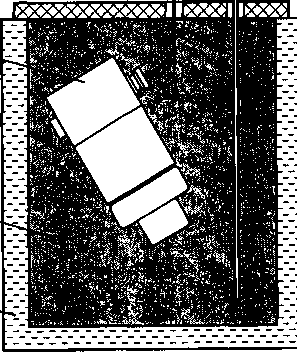

Термостат жидкостный

Микрокомпрессор

Вода

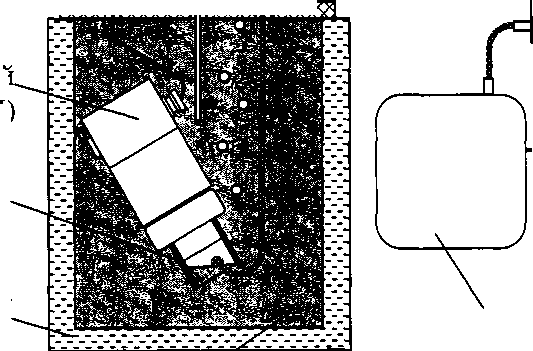

Заливают в термостат жидкостный (в дальнейшем термостат) дистиллированную воду.

В термостате устанавливают:

• - датчик кислородный, который должен быть расположен под углом 60-70° к горизонтальной поверхности;

• - термометр лабораторный электронный ЛТ-300;

• - изогнутую капиллярную трубку, соединенную с выходом микрокомпрессора.

Включают микрокомпрессор и термостат.

С помощью термостата доводят температуру воды в сосуде до значения (20,0 ± 0,2) °C и поддерживают ее с точностью ± 0,2 °C.

С помощью капиллярной трубки подводят к мембране датчика кислородного воздух от микрокомпрессора. Ротаметром устанавливают такую скорость подачи воздуха, чтобы каждые 3-5 с обновлялся воздушный пузырь внутри насадки. В этом случае влажность воздуха внутри насадки близка к 100%.

После установления показаний по температуре включают режим градуировки и проводят операции градуировки анализатора по кислороду воздуха, не извлекая датчик кислородный из термостата.

А1.10.4.1.2 Выполнение измерений

Фиксируют атмосферное давление Р_атм, кПа (мм рт. ст.), по барометру.

Убирают капиллярную трубку от мембраны датчика кислородного на 2-3 мин, затем снова подводят воздух к мембране.

Фиксируют установившиеся показания анализатора С, мг/дм³, (ориентировочно через 10-15 мин).

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного /₄_₂₀ и /_{0 5}, мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

Al.10.4.1.3 Обработка результатов

Рассчитывают основную абсолютную погрешность показаний анализатора по индикатору при измерении КРК АС, мг/дм³, по формуле:

AC = C-^-Co_2emd(r),               (Al.10.1)

*норм

где С<^2возд(0 ~ растворимость кислорода воздуха в воде при температуре среды t, взятая из приложения Б и равная 9,09 мг/дм³ при температуре 20 °C; Р_атм ~ атмосферное давление, кПа (мм рт. ст);

Р_НОрм ~ нормальное атмосферное давление, равное 101,325 кПа (760 мм рт. ст).

Примечание - При расчете значения АС значения Р_атм и Р_норм должны быть выражены в одинаковых единицах измерений.

Рассчитывают значения при измерении КРК по токовому выходу С4.20 и Со-5, мг/дм³, для измеренных значений /₄_₂₀ и /₀_₅, мА, по формулам:

• - для выходного тока в диапазоне от 4 до 20 мА

С«о= (/4-20-4)-%;                 (А 1.10.2)

16

• - для выходного тока в диапазоне от 0 до 5 мА

Со-5=/о-5-%.                 (AI.I0.3)

где Сдиап - значение верхнего предела запрограммированного диапазона измерений КРК по выходному току, соответствующее 5 мА для выходного тока от 0 до 5 мА и 20 мА для выходного тока от 4 до 20 мА, мг/дм³.

Рассчитывают основную абсолютную погрешность при измерении КРК по токовому выходу АС4.20; о-5, мг/дм³, по формуле:

ДС₄.2о_;0.₅ = С₄._20;о.₅ -%-Со₂,_от<)(20).              (А1.10.4)

норм

Результаты проверки считают удовлетворительными, если выполняются условия:

• - для анализатора с датчиком кислородным ДК-409

- (0,0027 + 0,035С) < АС < 0,0027 + 0,035С;

I АС4.20;0-5 I - (0,0027 + 0,005С_дма„) + 0,035С4_20;0-5?

• - для анализатора с датчиком кислородным ДК-409Т

• - (0,001 + 0,035С) < АС < 0,001 + 0,035С;

I АС4-20;0-5 I - (0,001 + 0,005Са_иап) + О,О35С4.2О;О-55

• - для анализатора с датчиком кислородным ДК-409ТМ

• - (0,003 + 0,035С) < АС < 0,003 + 0,035С;

I ЛС4-20;0-5 I - (0,003 + 0,М5С_диап) ⁺ 0,035С4-20;0-5-

Если значения абсолютной погрешности при измерении КРК по индикатору АС, мг/дм³, и по токовому выходу АС₄.20;0-5> мг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по атмосферному воздуху, используя установку в соответствии с рисунками А 1.10.3 либо А 1.10.4 в зависимости от типа используемого датчика;

• - операции по пп. А1.10.4.1.2-А1.10.4.1.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А 1.10.4.2 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 1 для дат-чиков кислородных ДК-409 и ДК-409Т и в точке № 2 для датчика кислородного ДК-409ТМ

А1.10.4.2.1 Подготовка к измерениям

Для проверки погрешностей в указанных точках для исполнения датчиков кислородных ДК-409 и ДК-409Т используют ПГС № 1, для исполнения датчиков кислородных ДК-409ТМ используют ПГС № 3 в соответствии с таблицей А1.10.2.

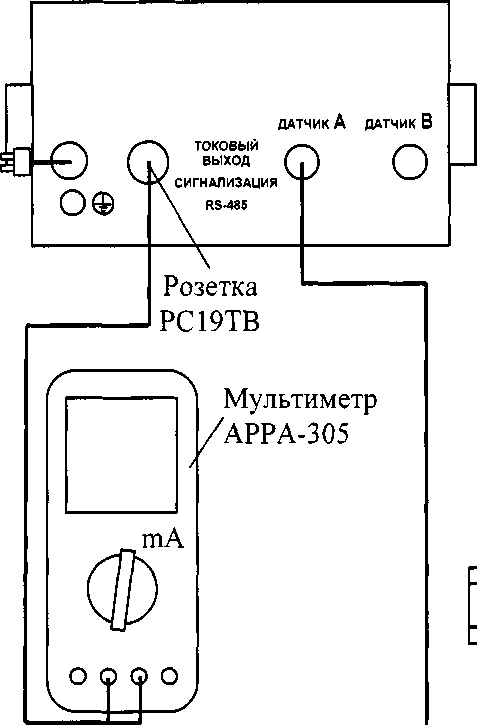

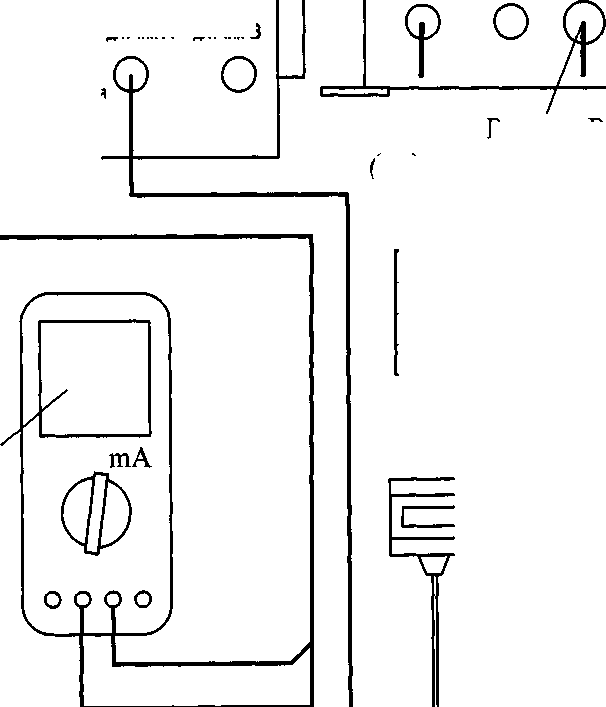

Блок преобразовательный настенного исполнения (вид снизу)

датчика датчик В       _{токовый}

выход

СИГНАЛИЗАЦИЯ

RS-485

Розетка

РС19ТВ

Мультиметр

АРРА-305

ДАТЧИК А ДАТЧИК В токовый выход СИГНАЛИЗАЦИЯ

RS-485

.Термометр лабораторный электронный ЛТ-300

Капиллярная трубка .

Z

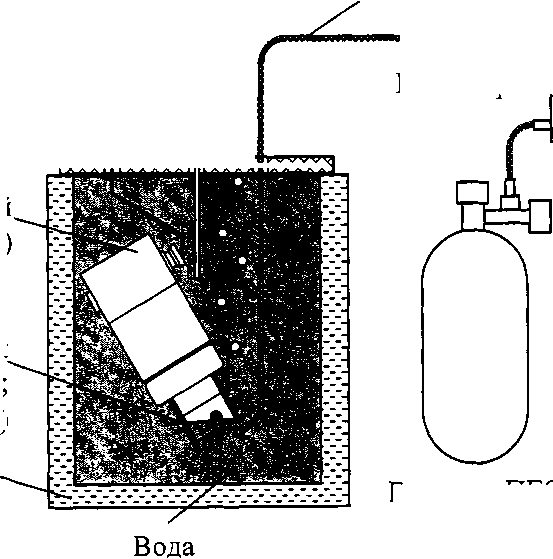

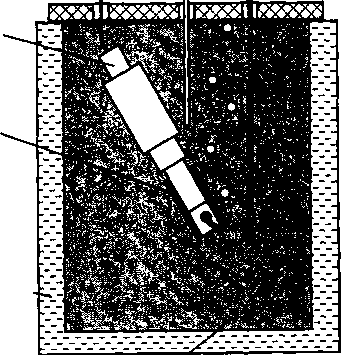

Термостат жидкостный

Датчик кислородный

ДК-409

Насадка на датчик (Трубка ПВХ СТ-18 0внугр.16х2, L = 60 мм)

Ротаметр----''''

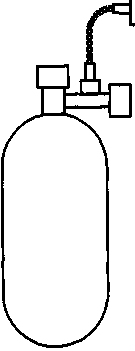

Баллон с ПГС

Вода

дистиллированная

Рисунок А 1.10.4

Блок преобразовательный настенного исполнения (вид снизу)

ТОКОВЫЙ выход

СИГНАЛИЗАЦИЯ

ДАТЧИК А ДАТЧИК В

Розетка

РС19ТВ

Мультиметр

АРРА-305

ДАТЧИК А ДАТЧИК В токовый выход

СИГНАЛИЗАЦИЯ

RS-48S

□ Термометр лабораторный ]' электронный ЛТ-300

Ротаметр.

Капиллярная трубка

Датчик кислородный

ДК-409Т (ДК-409ТМ)

Насадка на датчик (трубка ПВХ СТ-18; 0_внугр.25хЗ; L = 60 мм)

Термостат жидкостный

Баллон с ПГС

дистиллированная

Собирают установку в соответствии с рисунком А1.10.4. для анализатора с датчиками кислородными ДК-409 и в соответствии с рисунком А 1.10.5 для анализатора с датчиками кислородными ДК-409Т либо ДК-409ТМ.

Подготовка к измерениям аналогична п. А1.10.4.1.1.

Производят замену микрокомпрессора на баллон с ПГС.

Опускают конец капиллярной трубки в термостат с дистиллированной водой.

Плавно открывают баллон с ПГС, контролируя скорость подачи ПГС по ротаметру и по пузырькам, выходящим из капиллярной трубки, опущенной в термостат с водой.

Прокачивают ПГС в течение нескольких минут.

А 1.10.4.2.2 Проведение измерений

Подводят ПГС с помощью капиллярной трубки к мембране датчика кислородного. Ротаметром устанавливают такую скорость подачи ПГС, чтобы каждые 3-5 с обновлялся воздушный пузырь внутри трубки ПВХ СТ-18.

Фиксируют атмосферное давление Р_атм, кПа (мм рт. ст.), по барометру.

Фиксируют установившиеся показания анализатора С, мг/дм³ (ориентировочно через 10-15 мин).

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного Д_2о ^и Л)-5> мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А1.10.4.2.3 Обработка результатов

Рассчитывают основную абсолютную погрешность анализатора при измерении КРК по индикатору АС, мг/дм³, по формуле:

^л норм

где Л_Пгс ~ объемная доля кислорода в ПГС, %.

Рассчитывают значения при измерении КРК по токовому выходу С4.20 и Со-5, мг/дм³, для измеренных значений /4-20 ^и Л)-5 > мА, по формулам:

• - для выходного тока в диапазоне от 4 до 20 мА по формуле (А 1.10.2);

• - для выходного тока в диапазоне от 0 до 5 мА по формуле (А1.10.3).

Рассчитывают основную абсолютную погрешность при измерении КРК по токовому выходу АС₄.₂о; 0-5, мг/дм³, по формуле:

Результаты проверки считают удовлетворительными, если выполняются условия:

- для анализатора с датчиком кислородным ДК-409

- (0,0027 + 0,035С) < АС < 0,0027 + 0,035С;

АС4-20;0-5 I - (0,0027 + 0,005С_диап) + 0,035С4-20;0-5;

- для анализатора с датчиком кислородным ДК-409Т

- (0,001 + 0,0350 < АС < 0,001 + 0,035С;

АС4-20;0-5 I - (0,001 + 0,005Сдиап) ⁺ 0,035С4-20;0-5^

- для анализатора с датчиком кислородным ДК-409ТМ

- (0,003 + 0,0350 < АС < 0,003 + 0,035С;

АС4-20;0-5 I (0,003 + 0,005C_dwa„) + 0,035С4_20;0-5-

Если значения абсолютной погрешности при измерении КРК по индикатору АС, мг/дм³, и по токовому выходу АС4_20;0-5, мг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по атмосферному воздуху, используя установку в соответствии с рисунками А1.10.3 либо А1.10.4 в зависимости от типа используемого датчика;

• - операции по пп. А1.10.4.2.2-А1.10.4.2.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А 1.10.4.3 Определение основной абсолютной погрешности анализатора при измерении КРК по индикатору и по токовому выходу в точке № 2 для датчиков кислородных ДК-409 и ДК-409Т и в точке № 3 для датчиков кислородных ДК-409ТМ

Для проверки погрешностей в указанных точках для исполнения датчиков ДК-409 и ДК-409Т используют ПГС № 2, для исполнения датчиков ДК-409ТМ используют ПГС № 4 в соответствии с таблицей А 1.10.2.

Установка, подготовка к измерениям и выполнению измерений аналогичны указанным в п. А1.10.4.2.

Подготовка к измерениям аналогична приведенной в п. А. 10.4.2.1.

Измерения выполняют в соответствии с и. А. 10.4.2.2.

Расчет и анализ основной абсолютной погрешности анализатора проводят в соответствии с п. А. 10.4.2.3.

А1.10.5 Определение основной абсолютной погрешности анализатора при измерении температуры анализируемой среды

А1.10.5.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком А1.10.6а для анализатора с датчиками кислородными ДК-409 и в соответствии с рисунком А 1.10.66 для анализатора с датчиками кислородными ДК-409Т либо ДК-409ТМ.

Заливают в термостат дистиллированную воду.

В термостате устанавливают датчик кислородный и термометр лабораторный электронный ЛТ-300. Датчик кислородный погружают в дистиллированную воду полностью.

Включают термостат.

С помощью термостата доводят температуру воды до значения (25,0 ± 1,0) °C и поддерживают ее с отклонением от установившегося значения ±0,1 °C.

Блок преобразовательный щитового исполнения (вид сзади)

Блок преобразовательный настенного исполнения (вид снизу)

ДАТЧИК

ДАТЧИК В

о

RS-485

Датчик кислородный

ДК-409

Вода

дистиллированная

Термостат

жидкостный

а)

Лабораторный электронный термометр ЛТ-300

V

Термостат

жидкостный

Датчик

кислородный

ДК-409Т

(ДК-409ТМ)

Вода

дистиллированная

Термостат жидкостный

Датчик, кислородный ДК-409Т (ДК-409ТМ)

Вода

дистиллированная

б)

Рисунок А 1.10.6

Al.10.5.2 Выполнение измерений

Через 20 мин фиксируют показания анализатора по температуре t_U3M, °C, а также показания термометра лабораторного электронного ЛТ-300 t₃, °C.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика кислородных.

А1.10.5.3 Обработка результатов

Результаты проверки считают удовлетворительными, если выполняется условие:

- 0,3 < t_u3M - t_3m < 0,3.

Al. 11 Оформление результатов поверки

А 1.11.1 Результаты поверки оформляют в виде протокола произвольной формы.

А 1.11.2 Положительные результаты поверки удостоверяют свидетельством о поверке и (или) записью в паспорте на анализатор и знаком поверки в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815. Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный .

А 1.11.3 Если по результатам поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815.

Таблица В. 2

ПРИЛОЖЕНИЕ Г

(справочное)

МЕТОДИКА ПРИГОТОВЛЕНИЯ «НУЛЕВОГО» РАСТВОРА

ВНИМАНИЕ: При работе с химическими реактивами соблюдать требования техники безопасности по ГОСТ 12.1.007-76, ГОСТ 12.4.021-75 и требования безопасности на конкретный реактив!

Г.1 Перечень оборудования и реактивов для приготовления «нулевого» раствора:

• - сосуд вместимостью не менее 300 см³ (например, стакан со шкалой В-1-400 ТС ГОСТ 25336-82);

• - дистиллированная вода ГОСТ 6709-72;

• - натрия гидроокись ГОСТ 4328-77 х.ч. или калия гидроокись ГОСТ 24363-80 х.ч.;

• - гидрохинон, ГОСТ 19627-74 х.ч.

Г.2 Для приготовления раствора следует:

• - залить в сосуд 100 см³ дистиллированной воды комнатной температуры;

• - добавить 1,5 г натрия гидроокись ГОСТ 4328-77 х.ч. или калия гидроокись ГОСТ 24363-80 х.ч. и перемашать;

• - добавить 2 г гидрохинона ГОСТ 19627-74 х.ч. и перемешать;

• - выдержать раствор в закрытом сосуде не менее 1 ч.

Срок годности раствора в плотно закрытой посуде до одного месяца.

Используемые реактивы должны быть свежими.

В случае использования несвежих реактивов при проверке характеристик анализатора время достижения нулевых показаний может увеличиться.

ПРИЛОЖЕНИЕ Д

(справочное)

ПРОТОКОЛ СВЯЗИ ВЗОР

Д.1 Физический интерфейс: RS-485.

Д.2 Параметры связи:

• - скорость обмена (bitrate): 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит;

• - кол-во бит данных(пЬйз): 8;

• - кол-во старт/стоповых 6HTOB(nstart/stop): 1,2;

• - контроль четности(рагйу) - нет, четность, нечетность.

Д.З Формат кадра запроса данных для связи персонального компьютера с

анализатором растворенного кислорода МАРК-409 приведен в таблице Д. 1. Таблица Д.1 - Формат кадра запроса данных

• 1 байт: преамбула (Head) (255);

• 2 байт: сетевой адрес (NetAddr) (0-255);

• 3 байт: номер канала (ChNum)

0 - блок преобразовательный,

• 1 - канал А,

• 2 - канал В;

4байт: код операции (CodeOp) (при ответе, старший бит равен 1);

• 5 байт: старший байт данных (HiDataByte);

• 6 байт: младший байт данных (LoDataByte);

• 7 байт: контрольная сумма (CS).

Д.4 Расчет контрольной суммы CS в соответствии с формулой (1).

CS = (Head + NetAddr + ChNum + CodeOp + HiDataByte + LoDataByte ) + l, (Д. 1)

где в CS заноситься только 8 бит младшей части полученной суммы.

Пример- Запрос: OxFF 0x01 0x00 0x02 0x00 0x00 0xF9

где, OxFF - преамбула Head;

0x01 - адрес устройства NetAddr ;

0x00 -номер канала ChNum;

0x02 - код операции: регистр Туре ;

0x00 - страший и младший байт данных;

0xF9 - контрольная сумма, раситанная по формуле (1) и равна:

(OxFF + 0x01 + 0x00 + 0x02 + 0x00 + 0x00) + 1 = 0xF9.

Ответ- OxFF 0x01 0x00 0x82 0x00 0x03 0x76 где, OxFF - преамбула Head;

0x01- адрес устройства NetAddr;

0x00 - номер канала ChNum;

0x82 - код операции ответа: регистр Туре;

0x00 - значение регистра Туре старшая часть;

0x03 -значение регистра Туре младшая часть;

0x76 - контрольная сумма, раситанная по формуле (1) и равна: (OxFF + 0x01 + 0x00 + 0x82 + 0x00 + 0x03) + 1 = 0x76.

• 1 - Устанавливается при установке бита ErrNoResponseB или Са1_В регистра OfficialMaster; бита Err EEPROM или OVR DO или Егг_Т регистра StatusWord для канала В.

• 2 - Устанавливается при установке бита ErrNoResponse A или Са1_А регистра OfficialMaster; бита Err EEPROM или OVRDO или Егг_Т регистра StatusWord для канала А.

Д.5 Формулы расчета значения физических величин для каналов А и В

Д.5.1 Формула расчета значения КРК

пО

—если значение бита Diap = 1 регистра StatusWord

10 , рО₂, если значение бита Diap = 0 регистра StatusWord

где КРК - значение концентрации растворенного кислорода, мкг/дм³; рОг - код КРК, знаковое 16-битное целое.

Д.5.2 Формула расчета значения температуры

Т

^{1 _} 10’ где t - значение температуры, °C;

Т - код температуры, знаковое 16-битное целое.

Д.5.3 Формула расчета значения атмосферного давления

Р = — атм J q ?

где Р_атм - значение давления, кПа;

Р - код атмосферного давления, знаковое 16-битное целое.

Д.5.4 Формула расчета диапазона

Макс.диапгвона = MaxDiap, где Макс.диапазона - максимальное значение диапазона мкг/дм³;

MaxDiap - код диапазона, знаковое 16-битное целое.

Д.5.5 Формула расчета максимума уставки Макс.уст.- МАХ,

где Макс.уст. - максимальное значение уставки КРК, мкг/дм³; МАХ - код уставки, знаковое 16-битное целое.

Д.5.6 Формула расчета минимума уставки Мин.уст.= MIN,

где Мин.уст. - минимальное значение уставки КРК, мкг/дм³; MIN - код уставки, знаковое 16-битное целое.

Д.5.7 Формула расчета значения солесодержания

Salt— = Salt, где Salt_ - значение солесодержания, г/дм³;

Salt - код солесодержания, знаковое 16-битное целое.

Д.5.8 Формула расчета значения удлинения кабеля Lencab= Lcab, где Lencab - значение удлинения кабеля, м;

Lcab - код значения удлинения кабеля, знаковое 16-битное целое.

Д.5.9 Формула расчета значения значение смещения КРК

Shift DO=P°^,

10

где Shift_DO - значение смещения КРК, мкг/дм³; pO₂Shift - код значение смещения КРК, знаковое 16-битное целое.

Д.5.10 Формула расчета значения тока датчика на воздухе

CurrentSeibOnAir=       ,                         (Д. 11)

10

где CurrentSensOnAir - значение тока датчика на воздухе, мкА;

Idatch - код значения тока датчика на воздухе, знаковое 16-битное целое.

Д.5.11 Формула расчета значения смещения термоканала

Qffsetrermo = ^Shlft-^T,

100

где CurrentSensOnAir - значение смещения термоканала, мВ; Shift_T - код значения смещения термоканала, знаковое 16-битное целое.

Д.5.12 Формула расчета значения крутизны термоканала SteepnessTermo =     ,

1000

где SteepnessTermo - значение крутизны, мВ/°С;

St - код значения смещения термоканала, знаковое 16-битное це-

лое.

ПРИЛОЖЕНИЕ Е

(справочное)

ПРОТОКОЛ ОБМЕНА С ВНЕШНИМ УСТРОЙСТВОМ ПО

ЦИФРОВОМУ ИНТЕРФЕЙСУ

Е.1 Общее требования и параметры связи

Протокол связи Modbus RTU, список регистров приведен в таблице Е.2. Физический интерфейс: RS-485, симплексный режим.

Описание регистра:

а) установки адреса AddressCU приведено в таблице Е.2;

б) параметров связи ModbusFormatCU приведено в таблице Е.4.

Е.2 Перечень поддерживаемых типов данных

Перечень поддерживаемых типов данных приведен в таблице Е.1.

Таблица Е. 1

Продолжение таблицы Е.2

Таблица Е.4 - Формат регистра ModbusFormatCU

ПРИЛОЖЕНИЕ Ж

(справочное)

ПЕРЕЧЕНЬ СРЕДСТВ ОСНАЩЕНИЯ ТО

В таблице Ж. 1 представлен перечень средств оснащения ТО.

Таблица Ж. 1

ВР37.00.000РЭ

Дополнительный перечень материалов для проведения операций ТО по замене расходных материалов и изделий с ограниченным ресурсом представлен в таблице Ж.2

Таблица Ж. 2

ВР37.00.000РЭ

ПРИЛОЖЕНИЕ И

(справочное)

ИСПОЛЬЗУЕМЫЕ СОКРАЩЕНИЯ

Анализатор - анализатор растворенного кислорода МАРК-409.

ГСО-ПГС - государственные стандартные образцы - поверочные газовые сме

си.

Датчик - датчик кислородный ДК-409 (ДК-409Т, ДК-409ТМ).

КРК - концентрация растворенного в воде кислорода.

РЭ - руководство по эксплуатации.

ЭК - электролит кислородный.

151
