Настоящая методика поверки распространяется на приборы беспроводные для измерения вибрации ViBlock (далее по тексту - приборы).

Интервал между поверками 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, проводимые при поверке

• 1.2 Допускается проводить поверку в сокращенном диапазоне частот и амплитуд с соответствующей отметкой в свидетельстве о поверке и (или) паспорте, по заявлению заказчика.

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.

Таблица 2 - Применяемые средства измерений

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К поверке допускаются лица, имеющие необходимые навыки по работе с подобными СИ и ознакомленные с эксплуатационной документацией на приборы беспроводные для измерения вибрации ViBlock.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1  При проведении поверки должны соблюдаться требования безопасности, установленные ГОСТ 12.1.019-2017, ГОСТ 12.2.091-2012 и эксплуатационной документацией фирмы-изготовителя.

• 4.2 Предусмотрите возможность заземления средств поверки и поверяемого средства у рабочего места для предупреждения поражения электрическим током.

• 4.3 Производите подсоединение средств поверки к поверяемому прибору при выключенном напряжении питания.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от+15 до+25 °C;

• - относительная влажность не более 95 % при +25 °C;

• - атмосферное давление не установлено.

Подготовка к поверке прибора и контрольной аппаратуры должна соответствовать требованиям эксплуатационной документации на них.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 6.1  Средства поверки подготовьте к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 6.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на прибор и входящих в комплект компонентов.

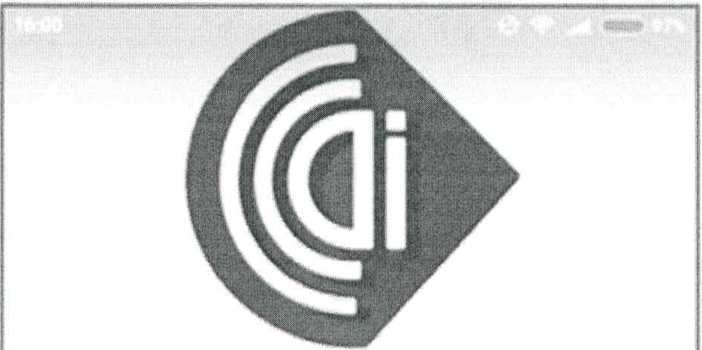

• 6.3 Для проведения поверки необходим мобильный телефон или планшет с операционной системой Android с версией не ниже 6.0 и каналом беспроводной связи Bluetooth с версией не ниже 4.0. На мобильный телефон или планшет с операционной системой Android установите программное обеспечение (далее по тексту - ПО) «Беспроводные датчики DIMRUS» (рисунок 1) из Google Play Market:

https://play.google.com/store/apps/details?id=com.dimrus.sensormanager

11 Инструмент Похожие ы

приложение для работы с беспроводными датчиками производства ООО "Димрус”

.. -....................„ .....-.......-.............-......-..............-.........................

Рисунок 1 - ПО «Беспроводные датчики DIMRUS».

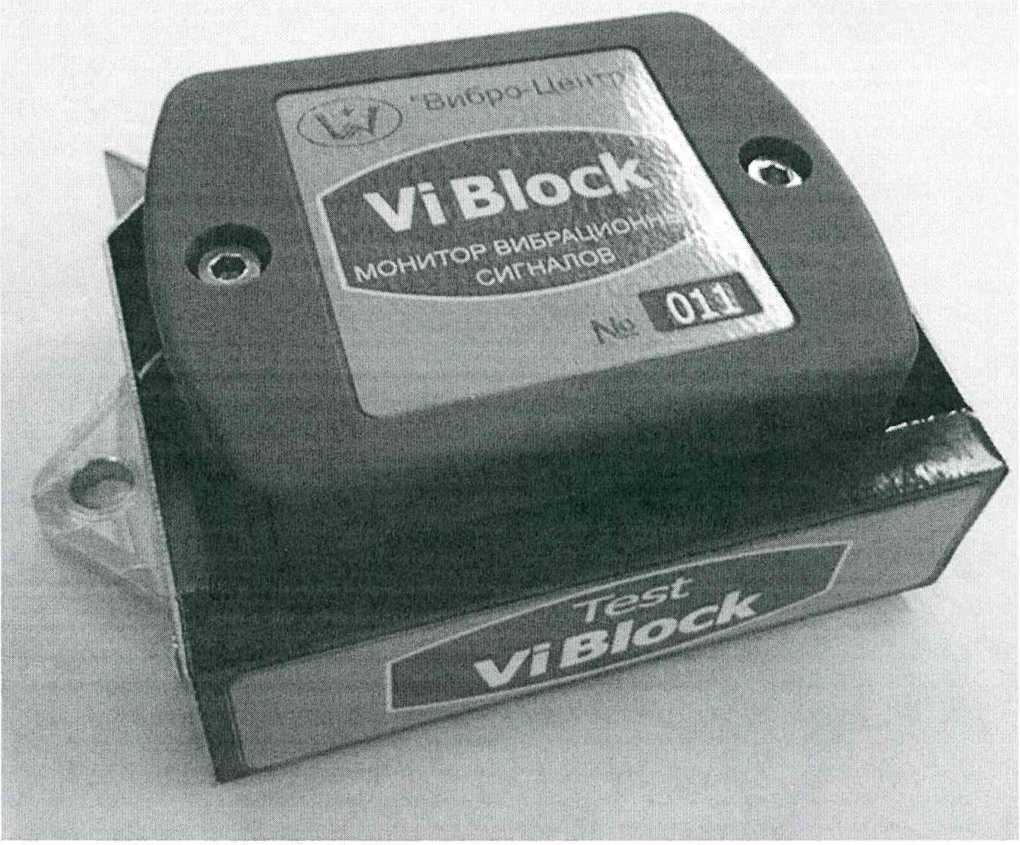

6.4 Переведите прибор в наладочный режим. Для этого поднесите магнит из комплекта поставки к боковой стенке прибора со стороны заводского номера (рисунок 2).

Рисунок 2 - Перевод прибора в наладочный режим.

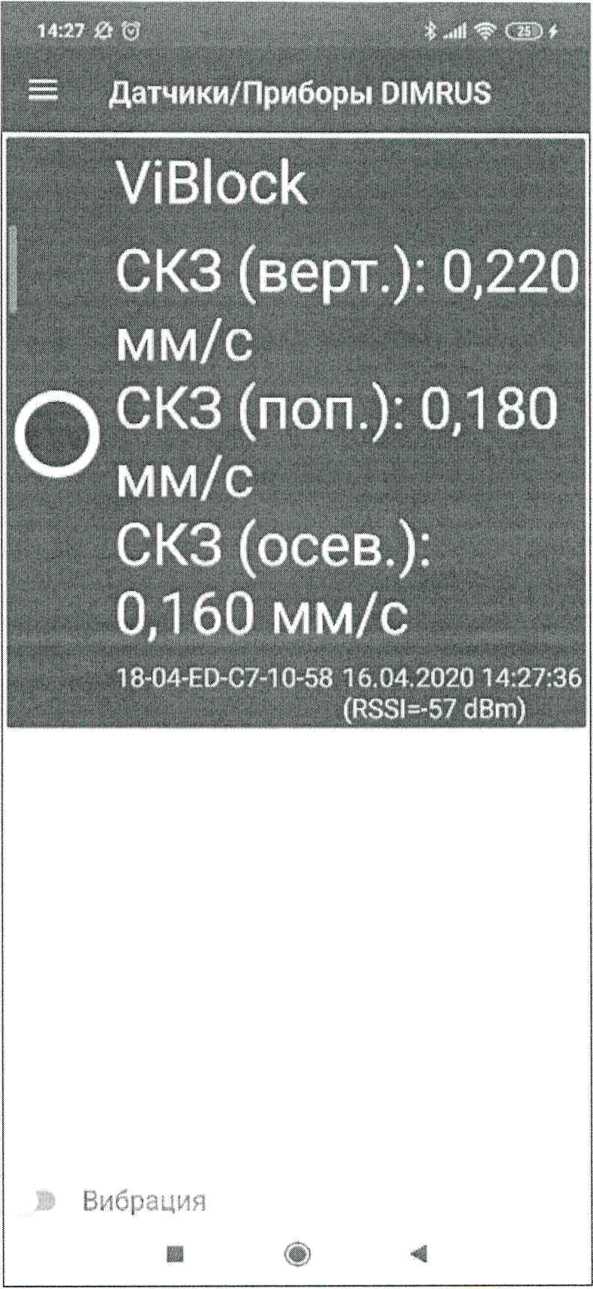

6.5 После запуска программы на экране должны отобразиться все найденные устройства ООО ПВФ «Вибро-Центр» с беспроводными интерфейсами. Выберите прибор беспроводной для измерения вибрации ViBlock с нужным серийным номером (рисунок 3).

Рисунок 3 — Отображение прибора беспроводного для измерения вибрации ViBlock в ПО «Беспроводные датчики DIMRUS».

7 ПОРЯДОК ПРОВЕДЕНИЯ ПОВЕРКИ

• 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - прибор должен быть укомплектован в соответствии с листом комплектации;

• - должны отсутствовать дефекты и повреждения, влияющие на работу прибора или ухудшающие внешний вид.

• 7.2 Опробование.

  • 7.2.1 При опробовании прибора необходимо произвести следующие операции:

• - установите прибор на рабочую поверхность вибростола виброустановки (далее по тексту - эталон), соблюдая следующие условия: крепление должно быть надёжно; направление вертикальной оси чувствительности прибора должно совпадать с направлением колебаний вибростола эталона. Установите частоту на эталоне 79,6 Гц;

• - плавно повышайте уровень вибрации в диапазоне от 1 до 100 мм/с для виброскорости;

• - убедитесь в соответствии паспортных параметров прибора измеренным на установке, что является критерием исправности.

• 7.2.2 На этом проверка правильности функционирования прибора (опробование) закончена.

• 7.3 Определение основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц.

  • 7.3.1 Установите прибор на эталоне как указано в п.7.2.1. Основную относительную погрешность определите не менее чем в пяти точках, интервал между которыми не должен превышать 30 % диапазона измерения, включая верхнее и нижнее значения диапазона измерения. Определение проведите на частоте 79,6 Гц при измерении среднеквадратического значения (далее по тексту - СКЗ) виброскорости в диапазоне от 1 до 100 мм/с (рекомендуемые значения: 1; 5; 10; 20; 50; 80 и 100 мм/с).

  • 7.3.2  Значение основной относительной погрешности измерения виброскорости вычислите по формуле:

V.-V

5=^—-.100,%                       (])

где V - значение виброскорости, задаваемое на эталоне, мм/с;

Vj - значение виброскорости, определяемое по показанию на экране телефона или планшета, мм/с.

• 7.3.3 Прибор считается прошедшим поверку по пункту 7.3, если полученные значения не превышают:

в диапазоне измерений от 1 до 5 мм/с включ. и св. 50 до 100 мм/с: ±10 %;

в диапазоне измерений св. 5 до 50 мм/с включ.: ±5 %.

7.4 Определение неравномерности амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц.

• 7.4.1 Определение неравномерности АЧХ проведите следующим образом. Установите частоту 79,6 Гц, изменением величины входного сигнала добейтесь получения на экране телефона или планшета значения амплитуды равного 10 мм/с (или 5 мм/с в зависимости от возможности задания уровня эталонной установки). Затем, сохраняя установленный уровень вибрации, изменяйте частоту в соответствии с таблицей 3, и определите показания на экране телефона или планшета.

Таблица 3 - Рекомендуемые значения частот для определения неравномерности АЧХ

• 7.4.2 Значения неравномерности вычислите по формуле:

8=‘~°^г’ -100,%                             /_9А

D₆                                                ⁽²⁾

где D, - значение виброскорости, определяемое по показанию на экране телефона или планшета, на i-ой частоте;

D₆ - значение виброскорости, полученное по показанию на экране телефона или планшета на базовой частоте 79,6 Гц.

• 7.4.3 Прибор считается прошедшим поверку по пункту 7.4, если полученные значения не превышают:

• - в диапазонах частот св. 20 до 30 Гц включ. и св. 600 до 800 Гц включ.: ±20 %;

• - в диапазонах частот от 10 до 20 Гц включ. и св. 800 до 1000 Гц: ±30 %;

• - в диапазонах частот св. 30 до 600 Гц включ.: ±10 %

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1. Приборы беспроводные для измерения вибрации ViBlock, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки приборов подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, и (или) в Паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

• 8.2. При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на прибор оформляется извещение о непригодности к применению.
