Методика поверки «ГСИ. Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов проекта 1754БМ, РГС-370, РГС-470, РГС-270» (МП 0942-7-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные с криволинейными днищами речных наливных судов проекта 1754БМ, РГС-370, РГС-470, РГС-270

МЕТОДИКА ПОВЕРКИ

МП 0942-7-2018

Начальник НИО-7

------- Кондаков А.В.

) 272-62-75; 272-54-55

Казань 2018 г.

	Предисловие
1 РАЗРАБОТАНА	Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром (ФГУП «ВНИИР»)
ИСПОЛНИТЕЛИ:	А.В. Кондаков, В. М. Мигранов
2 УТВЕРЖДЕНА	ФГУП «ВНИИР» 19 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров танка

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки ...6

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Операции поверки

• 11 Проведение поверки танка

  • 11.1 Внешний осмотр

  • 11.2 Измерения высот параметров танка

  • 11.3 Измерения ширин параметров танка

  • 11.4 Измерения длин параметров танка

  • 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

  • 11.6 Измерения координаты точки измерений базовой высоты и уровня жидкости

  • 11.7 Измерения высоты превышения точки касания дна измерительной трубы грузом

рулетки

• 11.8 Определение объемов внутренних деталей

• 11.9 Измерения базовой высоты танка

• 12 Обработка результатов измерений

• 13 Составление градуировочной таблицы

• 14 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

Т 88.3

Государственная система обеспечения единства

измерений

Резервуары (танки) стальные прямоугольные

с криволинейными днищами речных наливных

судов проекта 1754БМ, РГС-370, РГС-470, РГС-270

Методика поверки МП 0942-7-2018

• 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар (танк) прямоугольный речного наливного судна: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), и криволинейным днищем, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Днище представляет поверхность, образованную вогнутой и выпуклой цилиндрическими поверхностями (рисунок А. 1).

• 3.2 поверка танка наливного судна (далее - танк): Совокупность операций, выполняемых организациями, аккредитованными на право поверки с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

• 3.3 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20 °C. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

• 3.4 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

• 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

• 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

• 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

• 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

• 3.11 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

• 3.12 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

• 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

• 3.14 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

  • 4.1 Поверку танка проводят геометрическим методом

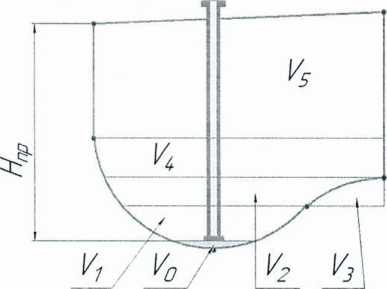

    • 4.1.1 Вместимость танка определяют по результатам измерений длины, ширины и высоты стенки танка и параметров днища (рисунок А.2). При этом по поперечным переборкам измеряют только ширину поясов.

    • 4.1.2 При поверке танка со скошенной частью (рисунок А.З) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов и параметров днища, образованных в прямолинейной и скошенной частях танка.

    • 4.1.3 Измерения параметров проводят изнутри танка.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица!

Наименование параметра	Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3
	270-370	470
Длина переборки, мм	±6,0	±6,5
Ширина переборки, мм	±6,0	±6,5
Высота переборки, мм	±6,0	±6,5
Объем внутренних деталей, м3	±0,020	± 0,025

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах :

± 0,25 %                                               270 м³, 370 м³ ;

±0,20%                                     470 м³.

• 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

• 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

  • 5.2.1 При поверке танка применяют рабочие эталоны и вспомогательные средства поверки.

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10 м.

    • 5.2.1.3 Нивелир по ГОСТ 10528 с двумя телескопическими рейками, длиной не менее 3000 мм, оборудованными круглыми уровнями, с приспособлениями, обеспечивающих позиционирование в вертикальной и горизонтальной плоскостях.

    • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

    • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до 50° С по ГОСТ 28498.

    • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

    • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

  • 5.2.2 Вспомогательные средства поверки: мел, щетки (металлические), лестницы переносные две штуки длиной не менее 3 метров и шириной не более 500 мм, микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствующем порядке.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 Танки подлежат поверке организациями, аккредитованными на право поверки.

  • 6.2 Устанавливают следующие виды поверок танка:

• - первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

• - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

  • 7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

  • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 7.4 Содержание вредных паров и газов в воздухе внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

  • 7.5 Измерения параметров танка во время грозы категорически запрещены.

  • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений применяют светильники во взрывозащищенном исполнении.

  • 7.7 Применяемые лестницы должны быть оббиты резиновой лентой в нижней части лаг, для предотвращения скольжения по днищу танка.

• 7.7 Перед началом поверки танка проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.8 При измерениях параметров танка с применением лестницы, необходима фиксация лестницы привязью в верхней части к силовому элементу танка, в нижней части лестницы, фиксацию обеспечивает специалист, входящих в группу лиц.

• 7.9 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.10 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 7.11 Измерения параметров при поверке танка проводят группой лиц не менее четырех человек, включающая одного поверителя, прошедших курсы повышения квалификации в соответствии с 7.1.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия.

    • 8.1.1 Измерения параметров танка проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы.

    • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

    • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

  • 9.2 Подготавливают танки к проведению необходимых измерений.

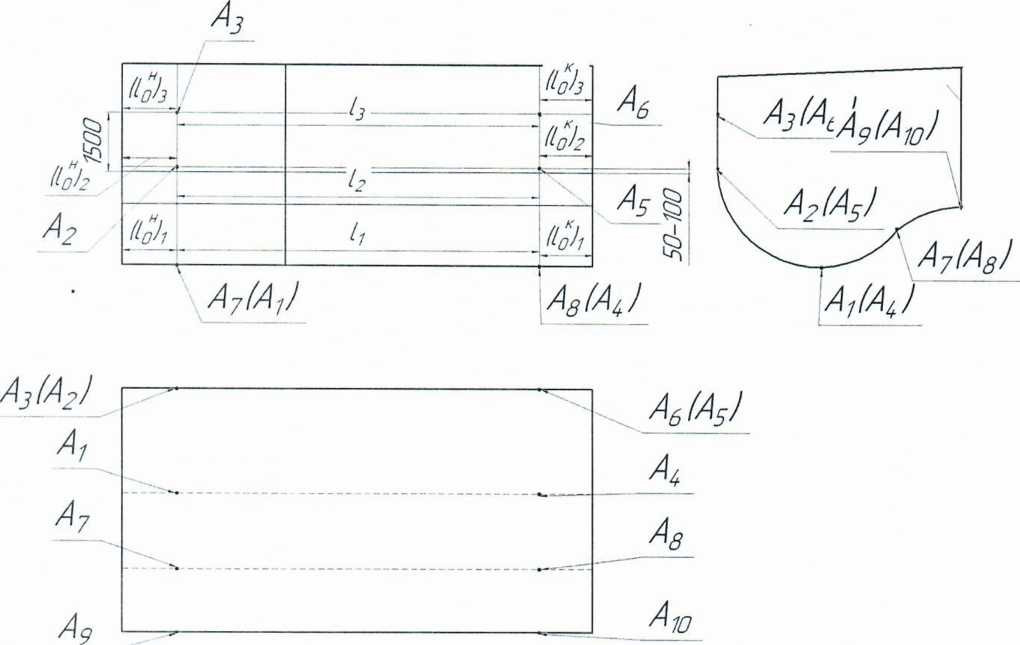

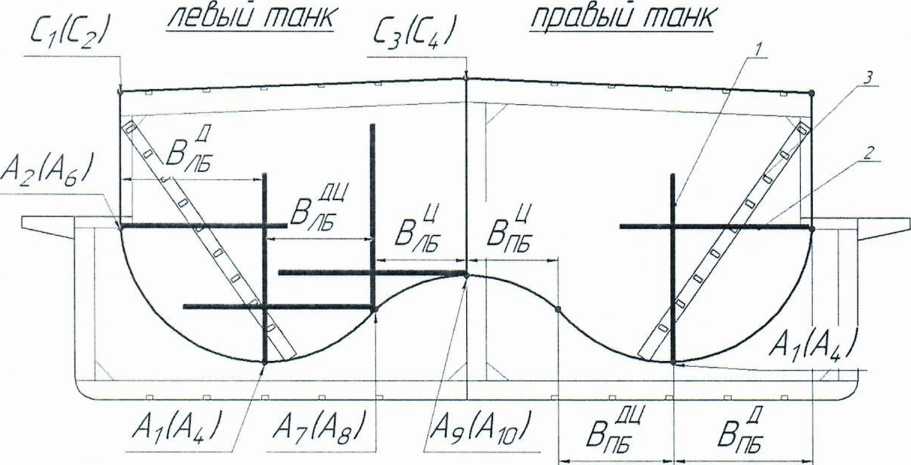

    • 9.2.1 Подготавливают точки измерений на днище и на боковой переборке в следующей последовательности (рисунки А.5, А.6):

а) на стенке бортовой переборки мелом отмечают точку с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/q ) равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 50-100 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

б) на стенке бортовой переборки мелом отмечают точку с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ j равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 50-100 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

в) на стенке бортовой переборки мелом отмечают точку A3 с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) ( /q ) равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 1500 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

г) на стенке бортовой переборки мелом отмечают точку Ag с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ j равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 1500 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

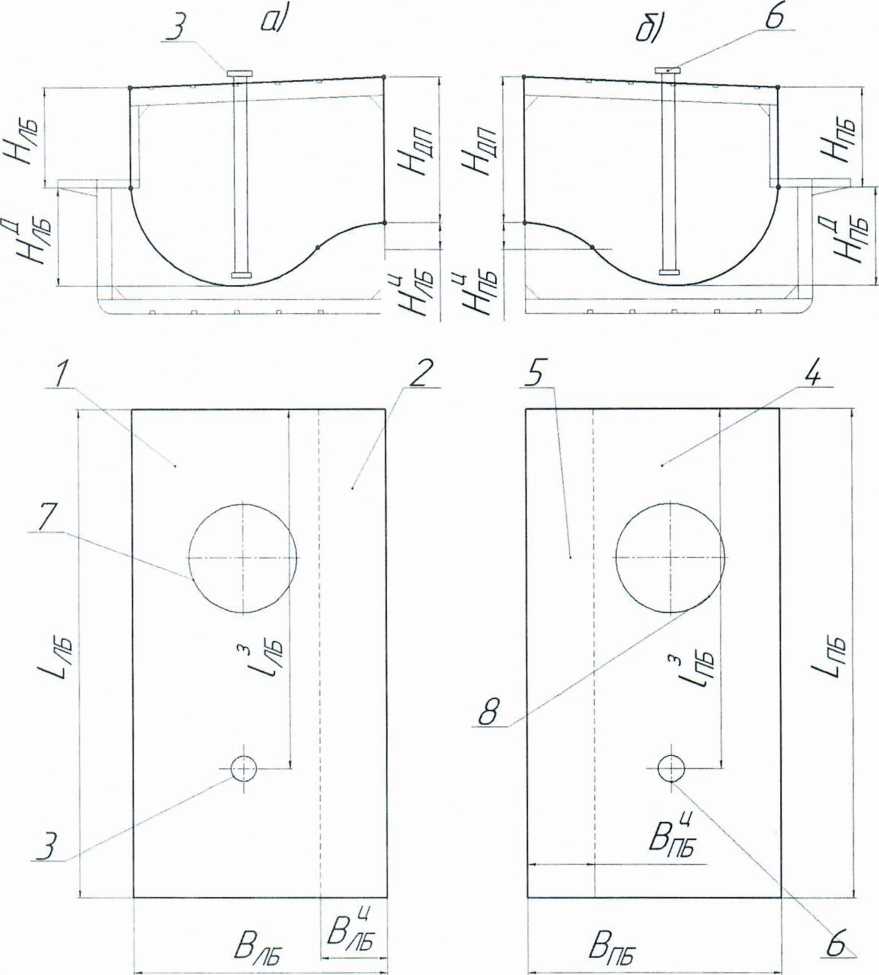

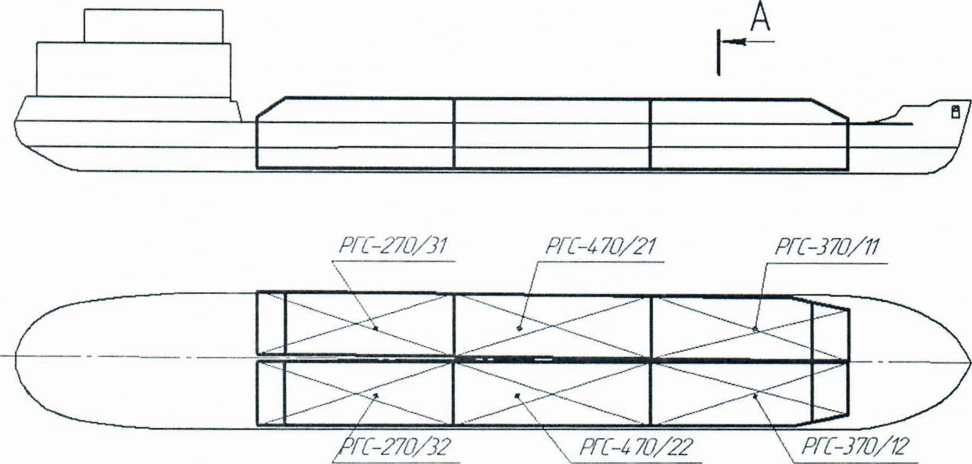

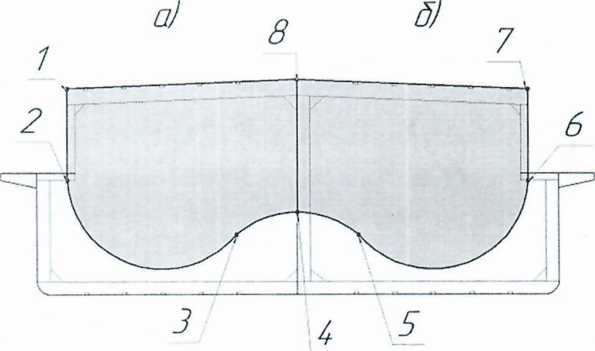

д) на днище левого танка (поз. 2-3 рисунок А.1) мелом отмечают точку А₁ (рисунок А.5, А.6) с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/q ) равной в пределах 500 мм;

• - в вертикальной плоскости, как приближенное расположение точки на нижней образующей цилиндрической поверхности;

е) на центральной части днища левого танка (поз. 3-4) мелом отмечают точку А₄ (рисунок А.5, А.6) с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ) равной в пределах 500 мм;

• - в вертикальной плоскости - в точке, расположенной на горизонтальной сварном шве в месте примыкания поверхности центральной части днища и диаметральной продольной переборки;

ж) на центральной части днища левого танка отмечают точку Ау с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/q | равной в пределах 500 мм;

• -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1);

и) на центральной части днища левого танка отмечают точку Aq с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) [/£ ) равной в пределах 500 мм;

• -  в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1).

к) на диаметральной переборке левого танка отмечают точку Ад с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ | равной в пределах 500 мм;

• -  в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой;

л) на диаметральной переборке левого танка отмечают точку Д_о с координатами:

• -  в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) ( /q ) равной в пределах 500 мм;

- в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А. 1) и диаметральной переборкой.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

• 9.2.2 Выполняя аналогичные операции по 9.2.1 проводят подготовку танков правого борта с учетом зеркальной симметрии конструкции.

• 10 ОПЕРАЦИИ ПОВЕРКИ

10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции	Номер пункта, подпункта Инструкции
Внешний осмотр	11.1
Измерения высот параметров танка:	11.2
- измерение высоты танка по борту	11.2.1
- измерение высоты днища	11.2.2
- измерение высоты диаметральной переборки танка	11.2.3
- измерение высоты центральной части днища	11.2.4
Измерения ширин параметров танка:	11.3
- измерение ширины днища	11.3.1
- измерение ширины центральной части днища	11.3.2
- измерение длины дуги центральной части днища	11.3.3
- измерение ширины носового скоса в нижней части днища	11.3.4
Измерения длин параметров танка:	11.4
- измерение длины борта танка	11.4.1
- измерение длины днища танка	11.4.2
- измерение центральной части днища	11.4.3
- измерение длины диаметральной переборки	11.4.4
- измерение длины нижнего скоса кормовых танков	11.4.5
Измерения параметров верхнего скоса носовых и кормовых танков	11.5
Измерения координаты точки измерений базовой высоты и уровня жидкости	11.6
Измерение высоты превышения точки касания дна измерительной трубы грузом рулетки	11.7

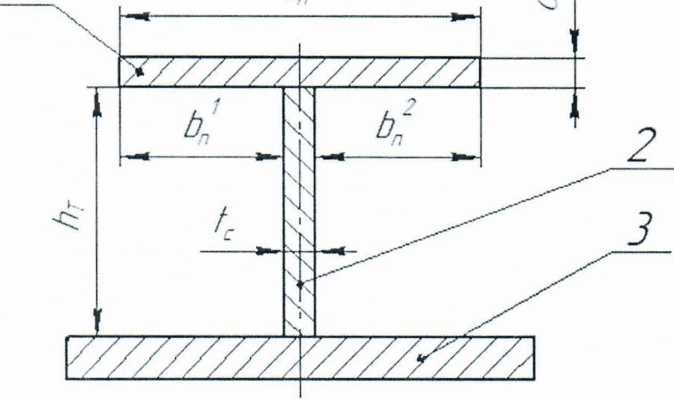

Определение объемов внутренних деталей	11.8
Измерение базовой высоты танка	11.9

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

  • 11.1 Внешний осмотр

    • 11.1.1 При внешнем осмотре танка проверяют:

• - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц (трапов) и помостов;

• - чистоту внутренней поверхности танка;

- отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка в соответствии со схемой измерений.

• 11.2 Измерения высот параметров танка

Измерения высот параметров танка проводят с применением нивелира с рейкой и измерительной рулеткой с грузом.

• 11.2.1 Измерение высоты танка по борту.

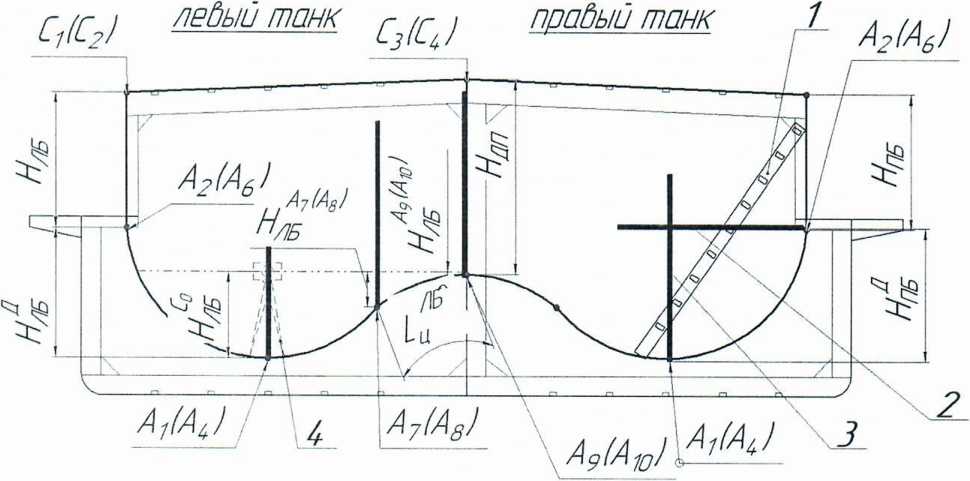

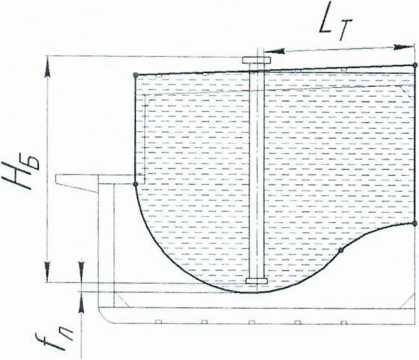

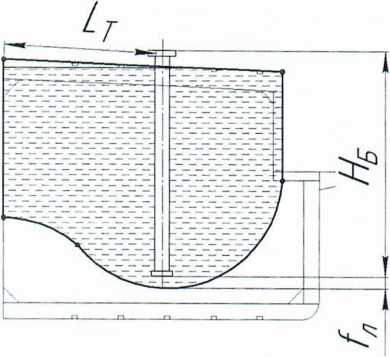

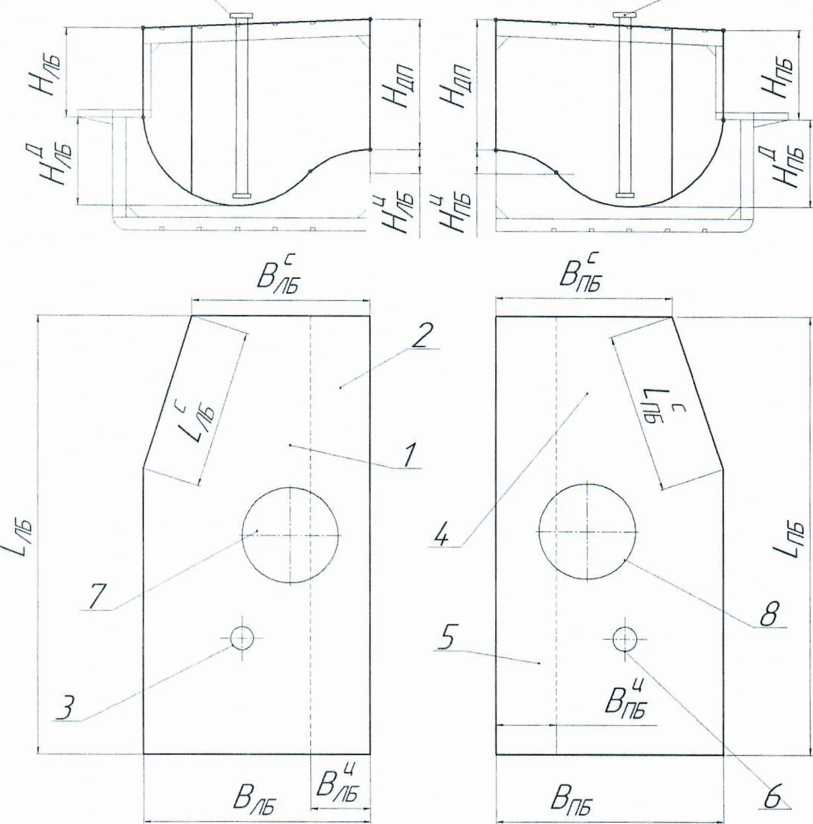

Измерения высоты танка по борту Н_ЛБ (рисунок А.8) проводят с применением лестницы и измерительной рулетки с грузом.

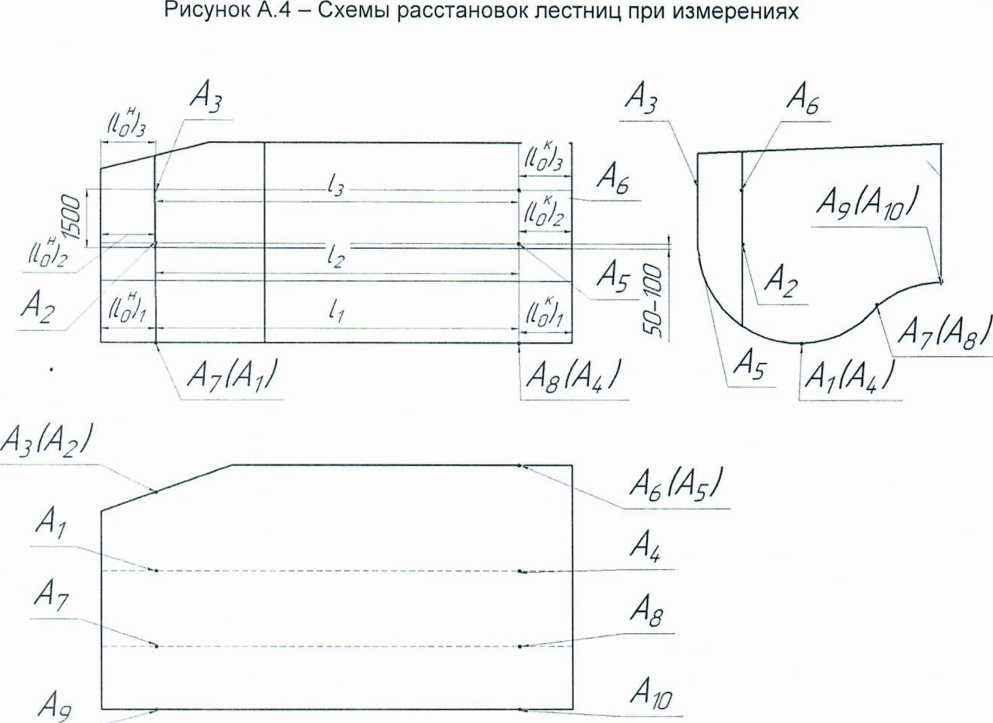

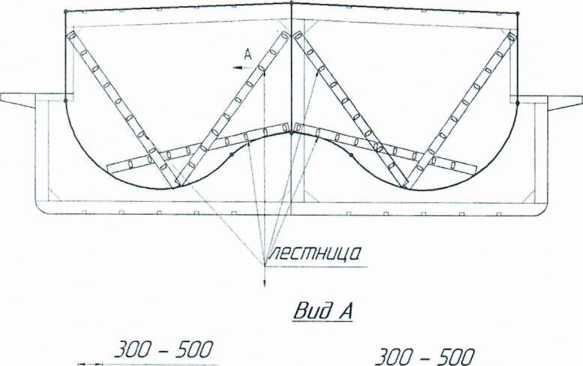

Схема расположения лестницы приведена на рисунке А.4.

Измерения проводят в носовой части танка и кормовой части танка.

Измерение высоты по борту Н_ЛБ проводят измерительной рулеткой с грузом отточки до точки Ар “ для кормовой части танка и от точки С₂ до точки - для носовой части танка.

Примечание - В обозначениях точек измерений на рисунках вида, например

Д (Д₄), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм. Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.2 Измерение высоты днища.

Измерение высоты днища Н_ЛБ левого танка и высоты Н_ЛБ правого танка (рисунок А.8) проводят с применением вертикально-ориентированной и горизонтальноориентированной реек.

Измерения проводят два специалиста.

• 11.2.2.1 Первый специалист располагается на лестнице (поз.1 рисунок А.8), совмещает конец рейки (поз. 2 рисунок А.8) с точкой Д₂( Z^) > размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

• 11.2.2.2 Второй специалист обеспечивает вертикальность второй рейки (поз.З рисунок А.8) по круговому уровню и параллельно перемещая рейку определяет расположение нижней точки Д (Д₄), предварительно размеченной по перечислению д) или е) пункта 9.2.1, как максимальное расстояние Н_ЛБ или Н_ЛБ, отмечают мелом положение точки и снимает показания с вертикальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.3 Измерение высоты диаметральной переборки танка.

Измерение высоты диаметральной переборки (поз. 4-8 рисунок А.1) танка Нд_П проводят с применением измерительной рулетки с грузом. Измерения проводят с лестницы в носовой и кормовой части танка.

Совмещая ленту рулетки с точкой С₃(С₄) опускают груз рулетки то точки Дд(Д₁₀) и считывают показания с ленты, как вертикальное расстояние Н_дп (рисунок А.8).

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4 Измерение высоты центральной части днища.

  • 11.2.4.1 Измерения высоты центральной части днища проводят с применением нивелира и вертикально-ориентированной рейки.

  • 11.2.4.2 Нивелир устанавливают на днище танка в центральной его части. Проводят горизонтирование нивелира и подготовительные операции перед проведением измерений в соответствии руководством по эксплуатации прибора.

  • 11.2.4.3 Устанавливают рейку в уточненную точку Д(Д₄), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения Нд°_Б, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4.4 Устанавливают рейку в точку А₇ (Д₈), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4.5 Устанавливают рейку в точку Д₉(До)> контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

> ^мм- Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.3 Измерения ширин параметров танка

Измерения ширин параметров танка проводят с применением вертикальноориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.8) проводят с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

• 11.3.1 Измерение ширины днища.

Измерение ширины днища В_ДБ, В_ДБ левого танка и ширины днища В^_Б, В^_Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

• 11.3.1.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой A₂(Aq) , размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

Примечание - В обозначениях точек измерений на рисунках вида, например A(Aj)> первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

• 11.3.1.2 Второй специалист устанавливает рейку в точку Д(Д₄) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Влб(Впб) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

• 11.3.1.3 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Д₇(Д₈) и горизонтирует рейку по круговому уровню.

• 11.3.1.4 Второй специалист устанавливает рейку в точку Д(Д₄) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Вд_Б       вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.4).

• 11.3.2 Измерение ширины центральной части днища.

Измерение ширины центральной части днища В^_Б левого танка и ширины днища В^_Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

• 11.3.2.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Дд(А|о) и горизонтирует рейку по круговому уровню.

• 11.3.2.2 Второй специалист устанавливает рейку в точку Д₇(Д₈) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^_Б ^В^_Б ) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

• 11.3.3 Измерение длины дуги центральной части днища.

Измерение длины дуги центральной части днища 1^^Б j проводят измерительной рулеткой в носовой и кормовой части днища (рисунок А.8). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений          вносят в протокол измерений, форма которого при

ведена в приложении Б (таблица Б.4).

• 11.3.4 Измерение ширины носового скоса в нижней части.

Измерение ширины носового скоса в нижней части Вд^В^Б) проводят измерительной рулеткой в носовой днища (рисунок А.З). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^_Б ^В^_Б | вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

• 11.4 Измерения длин параметров танка

Измерения длин параметров танка проводят с применением линейки (пункт 5.2.1.4) и рулетки измерительной (пункт 5.2.1.2). Измерения проводят не менее двух специалистов с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

• 11.4.1 Измерение длины борта танка.

Измерение длины борта танка проводят в двух сечениях проходящих через точки А₃- Aq и точки А₂- Aq, размеченных по 9.2.1.

• 11.4.1.1 Измерение длины борта танка в сечении A₃-Ag проводят в следующей последовательности (рисунки А.5, А.6):

• - линейкой измеряют расстояние (/о )₃> ^мм> ^от стенки поперечной переборки в носовой части танка до точки Д3;

• - линейкой измеряют расстояние (/о)₃» ^мм- ^от стенки поперечной переборки в кормовой части танка до точки Aq‘,

• - измерительной рулеткой измеряют расстояние /₃, мм, между точками Д₃ - Aq.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.1.2 Измерение длины борта танка в сечении         проводят аналогично

11.4.1.1.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.2 Измерение длины днища танка.

Измерение длины днища танка в сечении Д - Д₄ проводят в следующей последовательности (рисунки А.5, А.6):

• - линейкой измеряют расстояние (/q ) мм, от стенки поперечной переборки в носовой части танка до точки Д;

• - линейкой измеряют расстояние (/q )₁, ^мм- ^от стенки поперечной переборки в кормовой части танка до точки А₄;

• - измерительной рулеткой измеряют расстояние , мм, между точками Д - А₄.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.3 Измерение длины центральной части днища.

Измерение длины центральной части днища проводят в сечении А₇ - A_Q (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.4 Измерение длины диаметральной переборки.

Измерение длины диаметральной переборки проводят в сечении Ад- Д_о (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.5 Измерение длины нижнего скоса кормовых танков.

Измерение длины (рисунок А.З) нижнего скоса носовых танков левого борта 1_^С_ЛБ и правого борта L^c_n5 проводят измерительной рулеткой. Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

• 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

Измерение параметров верхнего скоса носовых и кормовых танков проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.7) проводят с применением лестницы. Схема расположения лестницы приведена на рисунке А.7.

Измерения проводят два специалиста.

Первый специалист располагается на лестнице. Совмещает конец рейки с началом скоса. Горизонтально ориентирует рейку по круговому уровню.

Второй специалист совмещает конец рейки с концом скоса.

Первый специалист снимает показания со шкал реек - параметры Н_ск, L_CK , мм.

Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

• 11.6 Измерения координаты точки измерений базовой высоты и уровня жидкости

  • 11.6.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) /₃, 1__Т , мм, (рисунок А. 10), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

  • 11.6.2 Результаты измерений <₃, L-j- вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.7 Измерения высоты превышения точки касания дна измерительной

трубы грузом рулетки

• 11.7.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки f_n , мм, измеряют линейкой не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью 1 мм. Расхождение между результатами двух измерений должно быть: не более 1 мм.

• 11.7.2 Результаты измерений f_n вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.8 Определение объемов внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

• 11.8.1 Линейными размерами элемента силового набора, подлежащими определениям, являются длина Ь_п и толщина <5_П полки, высота h_T, толщина t_c стенки, т (число шпангоутов) .

• 11.8.2 Толщину стенки таврового профиля t_c определяют по результатам измерений (рисунок А. 11) расстояний от торцов полки до стенки профиля Ь, b.

• 11.8.3 Высоту таврового профиля h_T , мм, (рисунок А.11) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

• 11.8.4 Величины Ь_п,б_п,Ь^_п,Ь^ , мм , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

• 11.8.5 Нижние и верхние границы расположения силовых элементов таврового профиля h_H,h_B, мм, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

• 11.8.6 Результаты измерений величин Ь_п,б_п, b^, b„, h_H, h_B вносят в протокол, форма которого приведена в приложении Б (таблица Б.8).

• 11.9 Измерения базовой высоты танка

  • 11.9.1 Базовую высоту Н_Б , мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

• 11.9.2 Результаты измерений Н_Б вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.9.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Д.

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

  • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Н_пр , вычисляя посантиметровую вместимость танка (вместимость на 10 мм уровня наполнения). Данные представляют в см.

    • 13.1.1 При составлении градуировочной таблицы определяют:

• - вместимость неизмеряемого объема (остатка) танка V_o, м³ по формуле (В.25);

• - для танков кроме носовых вместимость Vм³/мм при наполнении от 0 до уровня по формуле (В.27);

• - для носовых танков вместимость V м³/мм при наполнении от 0 до уровня по формуле (В.29);

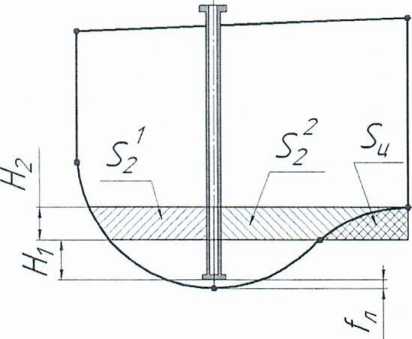

• - для танков кроме носовых вместимость V (Н₂) м³/мм при наполнении от до уровня Н₂ по формуле (В.37);

• - для носовых танков вместимость V(Н₂)^н м³/мм при наполнении от до уровня Н₂ по формуле (В.39);

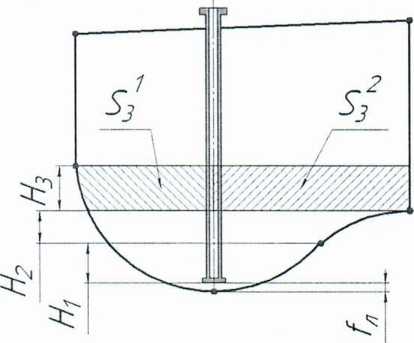

• - для танков кроме носовых вместимость V (Н₃) м³/мм при наполнении от Н₂ до уровня А7₃ по формуле (В.42);

• - для носовых танков вместимость У (Н₃)^н м³/мм при наполнении от Н₂ до уровня Н₃ по формуле (В.43);

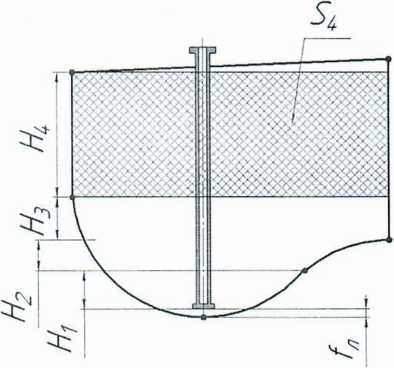

• - для танков кроме кормовых и носовых вместимость V (Н₄) м³/мм при наполнении от А7₃ до уровня Н₄ по формуле (В.46);

• - для кормовых танков вместимость V(Н₃)^К м³/мм при наполнении от Н₃ до уровня Н_А по формуле (В.47);

• - для носовых танков вместимость V (Н₃)^н м³/мм при наполнении от Н₃ до уровня Н_А по формуле (В.50).

• 13.2 В пределах предельного уровня Н вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 0,001 м³.

• 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

• 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

• 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

• 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

• 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

• 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии С [4].

  • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

• 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 14.4 Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А (обязательное)

А-А

1-2 - борт левого танка; 2-3 - днище левого танка; 3-4 - центральная часть днища левого танка; 4-5 - центральная часть днища правого танка; 5-6 - днище правого танка;

6-7 - борт правого танка; 4-8 - диаметральная переборка

Рисунок А.1 - Схема размещения танков на танкере проекта 1754 БМ

и составных частей танка

Схемы оборудования и измерений параметров танка без носового скоса при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7, 8 -люк лаз левого и правого танка, соответственно; Н_ЛБ, Н_ПБ - высота левого и правого танка по борту, соответственно; Нд_П - высота по диаметральной переборке;

Н_ЛБ, Н_ЛБ - высота днища левого и правого танка, соответственно; 1__ЛБ\ L_nB - длина левого и правого танка, соответственно; В_ЛБ\ В_ПБ - ширина левого и правого танка, соответственно; В_ЛБ, В_ЛБ - ширина центральной части днища левого и правого танка, соответственно.

Схемы оборудования и измерений параметров танка с носовым скосом при поверке

Л а)                  _д) 6

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8 — люк лаз левого и правого танка, соответственно; Н_ЛБ', Н_ПБ - высота левого и правого танка по борту, соответственно; Нд_П - высота по диаметральной переборке;

Н_ЛБ‘> ^пб ~ высота днища левого и правого танка, соответственно; 1__ЛБ, 1__ПБ - длина левого и правого танка, соответственно; В_ЛБ; В_ПБ - ширина левого и правого танка, соответственно; В_ЛБ; В_ЛБ - ширина центральной части днища левого и правого танка, соответственно; В_ЛБ, В_ЛБ - ширина носовой части левого и правого танка, соответственно; /_^_Б; 1_^С_ПБ - длина скоса левого и правого танка, соответственно;

Д, Д₂,...,Д,          До - точки измерений.

Рисунок А.5 - Схема измерений линейных расстояний (длин) параметров танка с носовым скосом

Д, Д2,...,Д₀ - точки измерений.

Рисунок А.6 - Схема измерений линейных расстояний (длин) параметров танка без носового скоса

	—		/	/ / / /
	z

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка, 3 -лестница

1 - лестница; 2 - горизонтально-ориентированная рейка; 3 - вертикальноориентированная рейка; 4 - нивелир; /%, Д,..., Д_о> С₂,С₃, С_А - точки измерений

Рисунок А.8 - Схема измерений высот параметров танка

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка;

3- лестница; С_о, C_V...,C_A - точки измерений

Рисунок А.9 - Схема измерений ширин параметров танка

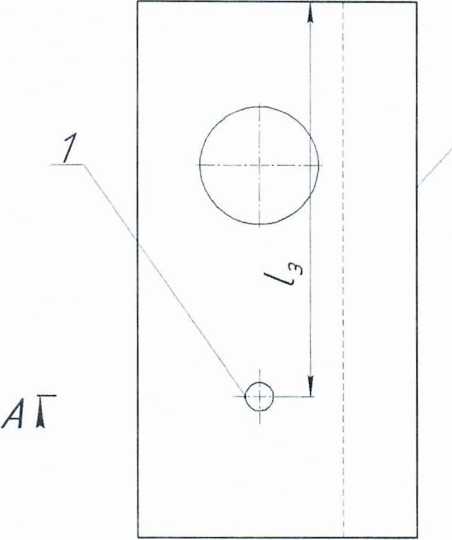

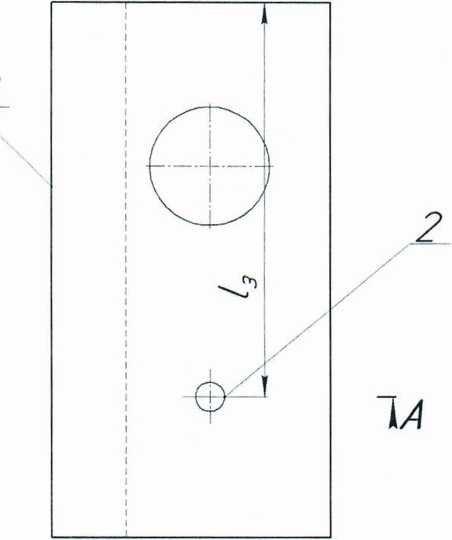

1,  2  - измерительная труба; 3  - продольная диаметральная переборка;

^-₃  - координата точки измерений базовой высоты левого и правого танка,

соответственно, и уровня жидкости;      - рассояние от продольной диаметральной

переборки до образующей измерительной трубы; Н_пр- предельный уровень градуировки танка;      - расстояние от днища левого и правого танка, соответственно, до дна

измерительной трубы.

Рисунок А.10 - Схема измерений параметров танка

Рисунок А.11 - Схема измерений параметров таврового профиля.

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка

Таблица Б.1- Общие данные

Код документа	Регистрационный номер	Дата			Основание для проведения поверки
		число	месяц	год

Продолжение таблицы Б.1

Место проведения поверки	Средство измерения
1	2

Окончание таблицы Б.1

Танк
Номер	Тип	Назначение	Погрешность определения вместимости, %
3	4	5	6

Таблица Б.2 - Условия проведения измерений

Температура воздуха , °C	Загазованность, мг/м3

Таблица Б.З- Высота параметров танка

В миллиметрах

Наименование параметра	Место измерений
	корма	нос
Высота танка по борту НЛЕ (НПЕ )
Высота днища НЛБ [Нпб]
Высота диаметральной переборки танка Ндп
Высота центральной части днища НД°Е (НЛ°Е^
Высоты превышения НЛ7ЕА^
Высоты превышения Н^Е^0>>

Таблица Б.4- Ширина параметров танка

В миллиметрах

Наименование параметра	Место измерений
	корма	нос
Ширина днища В^Б (вДБ^
Ширина днища
Ширина центральной части днища ВдБ (Впв)
Ширина носовой части танка В^Б ^В^Б )
Длина дуги центральной части днища LBB

Таблица Б.5 - Длина параметров танка

В миллиметрах

Плоскость из-мерений через точки	Расстояние
	от поперечной переборки до вертикальной линии		между точками измерений /
	('•")	(«)
Аз Аз
А А
А А
А - д8
А _ Ао

Таблица Б.6- Параметры скоса носовых и кормовых танков               В миллиметрах

Наименование параметра	Значение параметра при номере измерении
	первое	второе
Длина нижнего скоса Аб , 1ВПБ
Длина верхнего скоса LCK
Высота верхнего скоса Нск

Таблица Б.7- Параметры танка

Измеряемый параметр	Номер измерения	Показание рулетки, линейки, мм
Координата точки измерений базовой высоты и уров-ня жидкости 13	1
	2
Координата точки измерений базовой высоты и уров-ня жидкости If	1
	2
Высота превышения точки касания дна измеритель-ной трубы грузом рулетки	1
	2
Базовая высота танка НБ	1
	2

Таблица Б.8- Рамный шпангоут (тавровый профиль)

№ п/п	Размеры профиля, мм			Размеры полки профиля, мм
	высота h т	положение		длина b н	толщина	расстояние
		нижнее hH	верхнее Ьв			ь;,	Ь" II
1	2	3	4	5	6	7	8

Должность

Подпись

Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

В.1.1 Площадь поперечного сечения S_o, м², неизмеряемого объема \/₀(рисунок В.1) вычисляют по формуле

где /?д - радиус днища, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм.

Рисунок В.1 - Схема расположения объемов в поперечном сечении танка

Радиус днища Яд, мм:

- для левого танка вычисляют по формуле где [^Нлб] •\^Нлб") •\^Нлб)_к\^нлб) - высоты днища, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

> (&ЛБ ) > (&лб" | ~ ширины днища измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

-для правого танка вычисляют по формуле

где Г™ )„' \^Hns")_H\^Нпб)_к \^Нпб") - высоты днища, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

[В^_Б | , j , [В^_Б | , ^Впб"^ ~ ширины днища измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм.

В. 1.2 Площадь поперечного сечения (рисунок В.2) S(/7₁), м², объема Ц (рисунок В.1) в пределах уровня от 0 до уровня вычисляют по формуле

где Нд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня H_v мм (рисунок В.2).

Рисунок В.2 - Схема параметров измерений в объеме Ц

В.1.2.1 Уровень H_v мм:

- для левого танка, вычисляют по формуле

высоты превы-

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм.

В. 1.3 Площадь поперечного сечения (рисунок В.З) S(H₂), м², объема V₂ (рисунок В.1) в пределах уровня от до Н₂ вычисляют по формуле

s(h₂) = s(^)+s(h₂²)-s(hJ.

Уровень Н₂, мм:

- для левого танка, вычисляют по формуле

н

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки,

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

В. 1.3.1 Площадь сечения       , м², вычисляют по формуле

	< Кд
• arccos		Щ[КЛ-(Н + ГЯ)]^2РД(Н + Г„)-(Н + ГЛ)2
		206

^si (В.10)

2 ’

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н₂ , мм, (рисунок В.З);

S₁ - площадь сечения на уровне Н_ь вычисляемая по формуле (В.4), м².

Рисунок В.З - Схема параметров измерений в объеме V₂

В.1.3.2 Площадь сечения S^Hfj.M²:

- для левого танка вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_/1 - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н₂ , мм, (рисунок В.З);

- уровень вычисляемый по формуле (В.5) или (В.6), мм;

- для правого танка вычисляют по формуле

днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н₂ , мм, (рисунок В.З);

- уровень вычисляемый по формуле (В.5) или (В.6), мм;

Радиус центральной части днища , мм, вычисляют по формуле

где Н - уровень жидкости в пределах от уровня вычисляемого по формуле (В.5) или (В.6), до уровня Н₂, вычисляемого по формуле (В.8) или (В.9), мм;

/__ц - длина дуги , принимаемая по таблице Б.4, мм.

В. 1.4 Площадь поперечного сечения (рисунок В.4)  S(H₃), м², объема V₂

(рисунок В.1) в пределах уровня от Н₂ до Н₃ вычисляют по формуле

Уровень А7₃, мм:

- для левого танка, вычисляют по формуле

- высоты превышения измеренные при первом, вто

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм; f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

высоты превышения измеренные при первом, вто

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

/р - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Рисунок В.4 - Схема параметров измерений в объеме V₃

В. 1.4.1 Площадь сечения S[/-/₃) , м², вычисляют по формуле

где Rfl - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н₂ до уровня А7₃ , мм, (рисунок В.4);

• 5₁ - площадь сечения на уровне Ц, вычисляемая по формуле (В.4), м²;

• 5₂ - площадь сечения в пределах уровня от до Н₂, вычисляемая по формуле (В.7), м².

В.1.4.2 Площадь сечения ) , м²:

- для левого танка, вычисляют по формуле

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

А_л - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н₂, вычисляемого по формуле (В.8) до уровня Н₃ , вычисляемого по формуле (В.16), мм, (рисунок В.4);

- для правого танка, вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_p - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н₂, вычисляемого по формуле (В.9) до уровня А7₃ , вычисляемого по формуле

(В.17), мм, (рисунок В.4).

В.1.5 Площадь поперечного сечения (рисунок В.5) S₄, м², объема V_A (рисунок В.1) в пределах уровня от Н₃ до уровня Н_А вычисляют:

- для левого танка, вычисляют по формуле

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н₃ , вычисляемого по формуле (В.16), до уровня Н_А, вычисляемого по

формуле (В.23), мм, (рисунок В.5);

Рисунок В.5 - Схема параметров измерений в объеме V_A

-для правого танка, вычисляют по формуле

меренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н₃ , вычисляемого по формуле (В. 16), до уровня Н_А, вычисляемого по формуле (В.23), мм, (рисунок В.5).

В.1.5.1 Высоту Н_А, мм:

- для левого танка, вычисляют по формуле

If

(В.23)

где Н_ЛБ ,Н'_ЛБ,^Н_ЛБ^ ,^Н_ЛБ^

совой и кормовой части танка, принимаемые по таблице Б.З, мм. -для правого танка, вычисляют по формуле

где Н'_ПБ ,Н_ЛБ,^Н_ЛБ^

совой и кормовой части танка, принимаемые по таблице Б.З, мм.

В.2 Вычисление посантиметровой вместимости танка

В.2.1 Вместимость неизмеряемого объема танка 1/₀, м³, вычисляют по формуле

(В.25)

где S_o - площадь поперечного сечения, вычисляемая по формуле (В.1), м²;

/_о - длина днища танка, мм.

В.2.1.1 Длину днища танка Лд вычисляют по формуле

измерений Д-Дд при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.2 Посантиметровую вместимость танка, за исключением носового танка, \/    ,

м³, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

1/₀ - вместимость неизмеряемого объема, вычисляемая по формуле (В.25), м³;

S₁ - площадь поперечного сечения, в пределах изменения уровня от 0 до уровня Н|, вычисляемая по формуле (В.4), м²;

Lj - длина днища танка в пределах высоты наполнения H_v вычисляемая по форму-

ле (В.28), мм.

В.2.2.1 Длину днища танка в пределах высоты наполнения вычисляют по формуле

f!

измерений Д₇-Д₈ при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.3 Посантиметровую вместимость носового танка, V (Н^^н, м³, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

V(H^ =V{H,y-V(H,}.                  (В.29)

где V (НД - посантиметровая вместимость танка, в пределах уровня наполнения от 0 до уровня , вычисляемая по формуле (В.27), м³;

- посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от 0 до уровня , м³.

В.2.3.1 Посантиметровую вместимость танка неисключенного объема скоса танка V(Н^^с , м³ , в пределах уровня наполнения от 0 до уровня вычисляют по формуле

\/(H₁)^c = S(H₁)^c./_CK-10-³, где S(H^^C - площадь скоса, вычисляемая по формуле (В.31), м²;

1_СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.32), мм.

В.2.3.2 Площадь скоса S(H₁)^C, м², вычисляют по формуле

где R_n- радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Н_ь мм (рисунок В.2).

В.2.3.3 Длину скоса по диаметральной переборке 1_СК , мм, вычисляют по формуле

(В.32)

- для левого танка параметры вычисляют по формулам:

(В.34)

где               ,(в^_б') ,(в$_Б") >(^елб') >(^елб") - ширины днищ, измеренные при первом,

втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

I ^~лб )        “ длина скоса при первом, втором измерении, принимаемые по табли

це Б.6, мм;

- для правого танка параметры вычисляют по формулам:

первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм; (Z-пб)        -длина скоса при первом, втором измерении, принимаемые по табли

це Б.6, мм.

В.2.4 Посантиметровую вместимость танка V(H₂), м³, в пределах уровня наполнения от до уровня Н₂ вычисляют по формуле

^v(^H₂) = ^vi +S₂ ^L2 -¹⁰"³>                            (В.37)

где Ц - вместимость объема на уровне H_v вычисляемая по формуле (В.25), м³;

S₂ - площадь поперечного сечения, в пределах изменения уровня от до уровня Н₂, вычисляемая по формуле (В.4), м²;

/_₂ - длина днища танка в пределах высоты наполнения /~/₂, вычисляемая по формуле (В.38), мм.

В.2.4.1 Длину днища танка в пределах высоты наполнения Н₂ вычисляют по форму

ле

- длины в плос-

Д9-Д10

кости измерений Ag-А^ при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.5 Посантиметровую вместимость носового танка, V (Н|)^н , м³, в пределах уровня наполнения от до уровня Н₂ вычисляют по формуле

У(Н₂)^н=\/(Н₂)^с-\/(Н₂),                   (В.39)

где V (Н₂) - посантиметровая вместимость танка, в пределах уровня наполнения отЛ^ до уровня Н₂ , вычисляемая по формуле (В.37), м³;

V(Н₂)^с - посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от до уровня Н₂ , м³.

В.2.5.1 Посантиметровую вместимость танка неисключенного объема скоса танка

V (Н₂ )^С , м³ , в пределах уровня наполнения от 0 до уровня вычисляют по формуле

где S(H₂)^C - площадь скоса, вычисляемая по формуле (В.41), м²;

V" - посантиметровая вместимость носового танка на уровне Н^, вычисляемая по формуле (В.29), м³;

1_СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.5.2 Площадь скоса S (Н₂ )^с , м², вычисляют по формуле где Я_д- радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Hj до уровня Н₂, мм (рисунок В.З);

• 5₁ - площадь сечения на уровне , вычисляемая по формуле (В.4), м².

В.2.6 Посантиметровую вместимость танка, за исключением носового, У(Н₃), м³, в пределах уровня наполнения от Н₂ до уровня Н₃ вычисляют по формуле

\/(/-/₃) = \/₂ 4- S₃ -L₂-10“³,                                 (В.42)

где V₂ - вместимость объема на уровне Н₂, вычисляемая по формуле (В.37), м³;

• 5₂ - площадь поперечного сечения, в пределах изменения уровня от Н₂ до уровня Н₃, вычисляемая по формуле (В. 15), м²;

/_₃ - длина днища танка в пределах высоты наполнения Н₃, вычисляемая по формуле (В.38), мм.

В.2.7 Посантиметровую вместимость носового танка У(Н₃)^Н, м³, в пределах уровня наполнения от Н₂ до уровня Н₂ вычисляют по формуле

V(H₃)^H =V(H₃)^C-V(H₃),                      (В-43)

где V (Н₃) - посантиметровая вместимость танка в пределах уровня наполнения от Н₂ до уровня /7₃, вычисляемая по формуле (В.42), м³;

V(H₂)^C - посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н₂ до уровня Н₃, м³.

В.2.7.1 Посантиметровую вместимость танка неисключенного объема скоса танка \/(Н₃ ) , м³, в пределах уровня наполнения от 0 до уровня /Ч, вычисляют по формуле

1/(н₃)^с=1/₂^н +

где S(H₃)^C - площадь скоса, вычисляемая по формуле (В.45), м²;

V" - посантиметровая вместимость носового танка на уровне Н^, вычисляемая по формуле (В.29), м³;

1_СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.7.2 Площадь скоса S(H₂)^C , м², вычисляют по формуле

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Н₂ до уровня Н₃, мм (рисунок В.З);

S₂ - площадь сечения на уровне Н₂ , вычисляемая по формуле (В.7), м².

В.2.8 Посантиметровую вместимость танка, за исключением кормового и носового, V(/-/₄), м³, в пределах уровня наполнения от Н₃ до уровня Н_А вычисляют по формуле

=   +S₄L₂ -10~³,                            (В.46)

где V₃ - вместимость объема на уровне Н₃, вычисляемая по формуле (В.42), м³;

S₄ - площадь поперечного сечения, в пределах изменения уровня от Н₃ до уровня Н₄, вычисляемая по формуле (В.21) или (В.22), м²;

Z_₂ - длина днища танка в пределах высоты наполнения Н₃, вычисляемая по формуле (В.38), мм.

В.2.9 Посантиметровую вместимость кормового танка, V(H_A)^K, м³, в пределах уровня наполнения от Н₃ до уровня Н_А вычисляют по формуле

V(Н₄)" = v₃ + s₄. l₂ ■ 1 о-³ - V(Н_ск)- д%,

где \/₃ - вместимость объема на уровне Н₃, вычисляемая по формуле (В.42), м³;

S₃ - площадь поперечного сечения, в пределах изменения уровня от Н₃ до уровня

Н₄, вычисляемая по формуле (В. 15), м²;

L₂ - длина днища танка в пределах высоты наполнения Н₃, вычисляемая по формуле (В.38), мм;

^вд ~ объем внутренних деталей, находящихся в пределах изменения уровня от Н₃ до уровня /7₄, вычисляемый по формуле (В.54), м³.

V(H_CK) ~ объем верхнего скоса танка в пределах изменения уровня от Н_ск до Н₄,м³.

В.2.9.1 Объем верхнего скоса танка У(Н_СК), м³, в пределах изменения уровня от ^всп А⁰ ^4 •

- для левого танка вычисляют по формуле

- для правого танка вычисляют по формуле

V(H_CK)" = (Н ₊ Г_л-Н_пе+Н_ск).[^Ъ₂.10-³,

В.2.10 Посантиметровую вместимость носового танка V(H₄)^H, м³, в пределах уровня наполнения от А7₃ до уровня Н₄ вычисляют по формуле

V(H₄f = V(H_A)^C-V(H_A),                       (В.50)

где V(H₄) - посантиметровая вместимость танка в пределах уровня наполнения от /7₃ до уровня /7₄, вычисляемая по формуле (В.47), м³;

У(Н₄)^С - посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н₃ до уровня Н_А, м³.

В.2.10.1 Посантиметровую вместимость танка неисключенного объема скоса танка \/(/-/₄)^с, м³, в пределах уровня наполнения от Н₃ до уровня Н_А вычисляют по формуле где S(H_A )^с - площадь скоса, вычисляемая по формуле (В.52), м²;

- посантиметровая вместимость носового танка на уровне /7₃, вычисляемая по формуле (В.42), м³;

1_СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.10.2 Площадь скоса S(H₄)^C, м², в пределах уровня от Н₃ до уровня Н_А вычисляют по формуле

S(H₄)^C = 6_СК •/7-10^-6,

где Н - уровень в пределах от Н₃ до уровня Н_А, мм;

В_ск - ширина скоса, вычисляемая по формулам X, мм.

В.2.10.3 Ширину скоса В_ск, мм, вычисляют по формуле

^вск =L_CK-sma,                              (В.53)

где L_CK - длина скоса, вычисляемая по формуле (В.34) или (В.36), мм;

а - угол, вычисляемый по формуле (В.33) или (В.35), рад.

В.З Вычисление объема внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А. 11).

В.3.1 Объем рамных шпангоутов, приходящийся на 1 мм высоты , м³/мм, вычисляют по формуле где h_T - высота стенки профиля, мм;

Ь_п - ширина полки профиля, мм;

5_П -толщина полки профиля, мм;

Ь^,Ь^ - ширина левой и правой стороны полки, мм;

т - число шпангоутов.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»________________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

№_________________ танкера типа__________________________________

Организация_________________________________________________________

Погрешность определения вместимости :________*

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»_____________________________________г

Срок очередной поверки___________________________

Поверитель

подпись

должность, инициалы ,фамилия

ж

Указывают в зависимости от номинальной вместимости танка.

Г.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация_______________________________________

Танк №_________________

Таблица Г.З - Посантиметровая вместимость пояса танка

Уровень наполнения, см	Вместимость,м3	Коэффициент вместимости м3/мм
0
1
2

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка

от «_____»____________________201__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование предприятия-

_____________________________________________ , и членов:_____________________________

- владельца танкера                                                  инициалы . фамилии

провела по_________контрольные измерения базовой высоты танка танкера типа______

номинальной вместимостью___м'¹ при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка
Среднее арифметическое значение результатов двух измерений ( Hg)K	Значение базовой высоты, установленное при поверке танка ( Hg)n ,мм
1	2

Относительное изменение базовой высоты танка <%,%, вычисляют по формуле

_ (Н_б)к (Н_б)п

(Н_б)п

Вывод: требуется (не требуется) внеочередная поверка ганка

Председатель комиссии

подпись Члены :	инициалы, фамилия
подпись	и 11 и ци ал ы, фам и л и я
подпись	инициалы, фамилия
подпись	инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

• [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866);

• [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

• [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

• [4]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822).

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, высота, поверитель, измерение, погрешность, температура, наливное судно.

50
