Руководство по эксплуатации «СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2904-МР» (РЭ ФТКС.411713.212)

2017

Копировал

Формат А4

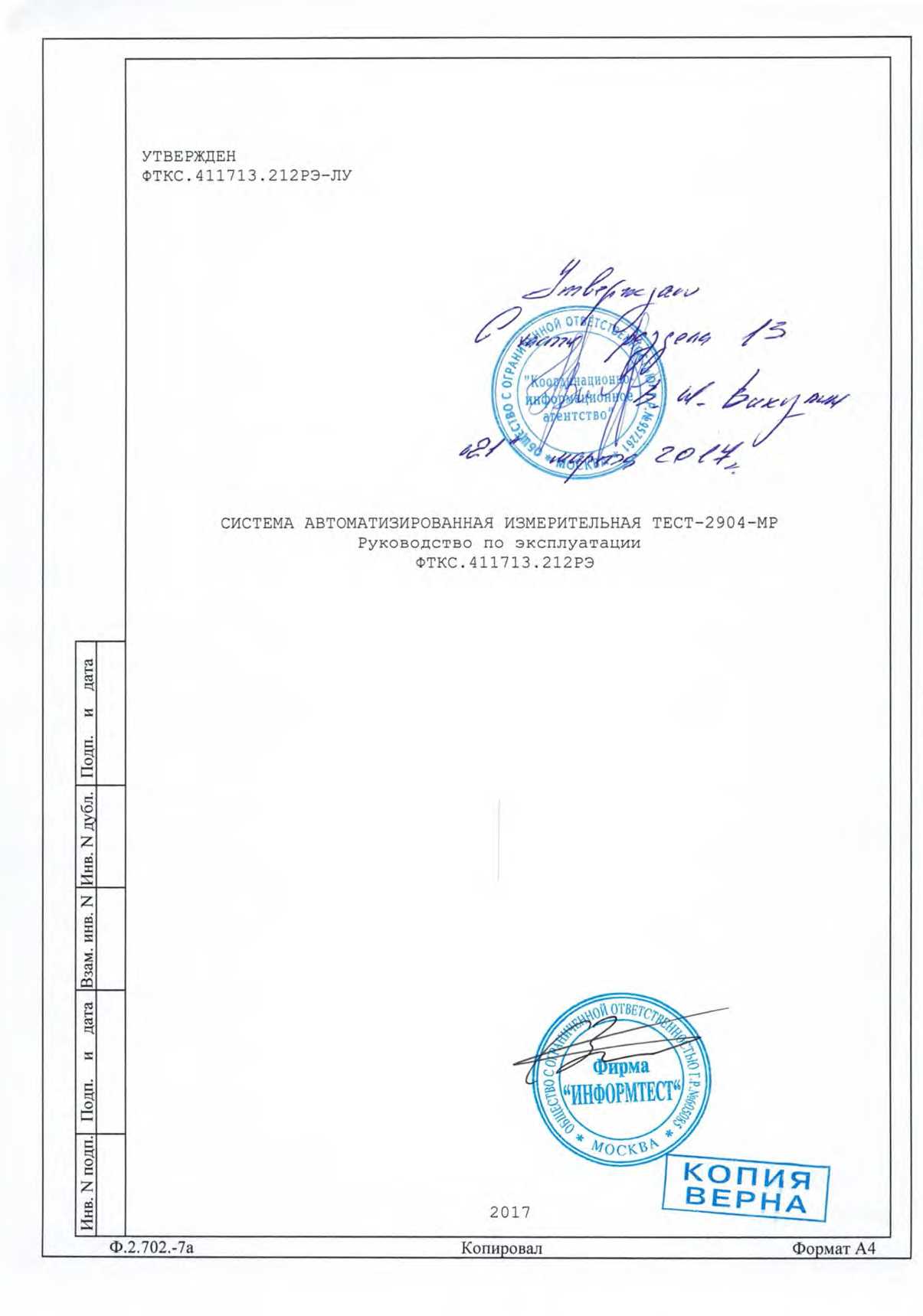

УТВЕРЖДЕН

ФТКС.411713.212РЭ-ЛУ

йшацион

нтство/.

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2904-МР Руководство по эксплуатации

ФТКС.411713.212РЭ

13 Поверка

Настоящая методика распространяется на изделие ТЕСТ-2904-МР ФТКС.411713.212 и устанавливает порядок проведения первичной и периодической поверок.

• 13.1 Общие требования

• 13.1.1 Поверка изделия должна проводиться предприятием, имеющим метрологическую службу, аккредитованную в установленном порядке на проведение данных работ.

• 13.1.2 Поверка изделия должна производиться не реже одного раза в год, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

• 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерений и контроля, имеющие действующие свидетельства о поверке. Перечень приборов и оборудования, необходимых для выполнения поверки изделия, приведен в таблице 13.2.



• 13.1.4 Перед началом поверки выполните проверку изделия в режиме «ОК отключен» программы проверки модулей изделия (см. ФТКС.52068-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-МР Система проверки функций Руководство оператора). Выявленные неисправности устранить, руководствуясь разделом 14.

• 13.1.5 Изделие подвергать поверке только при положительном результате выполнения проверки всех модулей.

• 13.1.6 Перед началом поверки системы должна быть выполнена поверка мультиметра цифрового ЦММ1, осциллографа цифрового ОСЦ5 и источника питания постоянного тока АКИП-1133А-60-12,5 в соответствии с методиками поверки, изложенными в их эксплуатационной документации.

Для ЦММ1 допускается выполнять сокращенную поверку в части:

• 1) определения диапазонов и относительной погрешности измерений напряжения постоянного тока;

• 2) определение диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной и четырехпроводной схеме измерений.

Для ОСЦ5 допускается выполнять сокращенную поверку в части:

• 1) определения приведенной погрешности измерений мгновенных значений напряжения;

• 2) определения абсолютной погрешности измерений интервалов времени.

  Изм.	Лист	N докум.	Подп.	Дата

  Hhb.N подп. Г1одп. и дата Взам. инв. N Hhb.N дубл. Поди, и дата

По завершению поверки модулей ЦММ1 и ОСЦ5, а также источника питания постоянного тока восстановить соединения частей изделия, руководствуясь схемой ФТКС.411187.127Э4 (Стойка СКИ29 Схема электрическая соединений).

• 13.1.7 Поверку изделия выполнять согласно подразделам 13.2 -13.8. При выполнении поверки изделия необходимо использовать программу ppv2904-MR.exe (см. ФТКС.52068-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-МР Система проверки функций Руководство оператора).

Программой создается и ведется файл протокола, содержащий результаты поверки.

• 13.1.8 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского регистров.

• 13.1.9 Допускаемые значения погрешностей при проведении поверок определяются автоматически в зависимости от диапазона измерений и значения измеренной величины и заносятся в файл протокола проверки.

• 13.1.10 Допускается не отключать изделие по окончании выполнения очередного пункта поверки, если вслед за ним сразу же начинается выполнение следующего пункта поверки.

13.1.110 результатах поверки должна быть сделана запись в формуляре изделия, формуляре или паспорте составной части изделия.

13.1.12 Поверку модулей из состава ЗИП-0 изделия выполнять в следующем порядке:

-подготовить модули из состава ЗИП-0 изделия к поверке, предварительно выполнив их расконсервацию;

-установить в изделие (см. пункт 10.3.8) модули ИД-Р и МПКТС из состава ЗИП-0 на место одноименных штатных модулей, предварительно изъяв штатные модули из изделия. Положение модулей изделия и их соединения должны соответствовать ФТКС.411713.21234, ФТКС.411187.127Э4, ФТКС.411259.208Э4;

—выполнить поверку системы с модулями из состава ЗИП-0 согласно пунктам 13.6.4.2 и 13.6.4.4;

-изъять из изделия модули, входящие в состав ЗИП-0, и выполнить их консервацию, руководствуясь указаниями пунктов 8.3.13 - 8.3.16;

-установить в изделие (см. пункт 10.3.11) штатные модули. Положение модулей изделия и их соединения должны соответствовать ФТКС.411713.212Э4, ФТКС.411187.12734, ФТКС.411259.20834;

—

S

-

з:

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки_________________

Генератор импульсов Г5-75: период повторения импульсов от 0,1 мкс до 9,99 с, пределы допускаемой абсолютной погрешности установки периода повторения импульсов ± 1-10" Т, где Т -установленный период повторения; длительность импульсов от 50 нс до 1 с, пределы допускаемой абсолютной погрешности установки длительности импульсов ± (l-10~--t), где t - установленная длительность импульсов; амплитуда импульсов от 1 В до 9,999 В, пределы допускаемой относительной погрешности установки амплитуды в режиме постоянного тока не более ±0,7 %________

Мультиметр цифровой ЦММ1: диапазоны измерений сопротивления постоянному току 100 Ом, 1 кОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току

(0,008 + 0,004 |Rk/RxI ) для диапазона 100 Ом; (0,008 + 0,001|Rk/Rx| ) для диапазона 1 кОм, Rk - конечное значение диапазона, Rx - измеренное значение

где

Магазин сопротивлений Р4834: диапазон воспроизведения сопротивления от 0,01 Ом до 1 МОм, класс точности 0,02/2,5-10''

• 13.4 Требования безопасности

• 13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 13.5 Условия поверки и подготовка к ней

• 13.5.1 При проведении поверки должны быть соблюдены следующие

условия:

-температура окружающего воздуха -относительная влажность воздуха -атмосферное давление

(от -напряжение питающей сети -частота питающей сети

• 13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

-выдержать изделие в условиях, указанных в пункте 13.5.1 в течение не менее 8 ч;

—выполнить операции, оговоренные в руководстве по эксплуатации на изделие по ее подготовке к измерениям;

-выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

-собрать схему поверки в соответствии с проводимой операцией.

• 13.6 Порядок проведения поверки

• 13.6.1 Внешний осмотр

• 13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, наличие заводского номера изделия, комплектность на соответствие формуляру ФТКС.411713.212ФО и ведомости ЗИП-0 ФТКС.411713.2123И, состояние покрытий и внешнего вида.

• 13.6.2 Опробование

• 13.6.2.1 Опробование изделия выполняется согласно пункту 13.1.4.

• 13.6.3 Проверка сопротивления цепи защитного заземления, электрического сопротивления изоляции и электрической прочности изоляции

  цепи защитного заземления

  для проверки электрической

  Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.

  СКИ29;

  13.6.3.1 Проверку сопротивления

  проводить в следующем порядке:

  -подготовить к работе установку безопасности GPI-745A (далее - установка GPI-745A);

  -установить режим измерения электрического сопротивления заземления, испытательный ток установить равным 25 А;

  -измерить установкой GPI-745A сопротивление цепи между шиной заземления стойки СКИ29 и одним из винтов корпуса коммутационной панели КП1-2904-МР.



• 13.6.3.2 Проверку электрической прочности изоляции между цепями сетевого питания и корпусом изделия проводить в следующем порядке:

а) подготовить к работе установку GPI-745A;

б) выключить изделие (если оно включено) и отсоединить от сети питания вилку кабеля сетевого питания стойки СКИ29 изделия;

в) открыть задние двери стоки СКИ29 и отсоединить кабели сетевого питания от крейта, источника питания, сетевого фильтра и остальных устройств, аккуратно повесив свободные концы кабелей;

г) выключить сетевой фильтр (если он включен) и отсоединить его от сети питания;

д) вход «RETURN» установки соединить с шиной заземления стойки

е) высоковольтный выход установки соединить с первым контактом вилки сетевого кабеля стойки СКИ29;

ж) установить следующий режим работы установки:

• 1) испытательное напряжение 1500 В переменного тока;

• 2) минимальный ток измерения 0 мА;

• 3) максимальный ток измерения 20 мА;

• 4) время нарастания испытательного напряжения 10 с;

• 5) длительность теста 60 с;

з) включить установку и дождаться появления сообщения «PASS»;

и) высоковольтный выход установки отсоединить от первого контакта и подсоединить ко второму контакту вилки сетевого кабеля стойки СКИ29;

к) повторить действие перечисления з);

л) отсоединить кабели установки от сетевого кабеля и шины заземления стойки СКИ29;

м) соединить между собой составные части изделия, руководствуясь документами: ФТКС.411713.212Э4, ФТКС.411713.212МЧ, ФТКС.411187.127Э4, ФТКС.411187.127МЧ;

н) подсоединить к сети питания сетевой фильтр и сетевой кабель стойки СКИ29.

Результат проверки считать положительным, если при проведении проверки не произошло пробоя электрической изоляции.

• 13.6.3.3 Проверку сопротивления электрической изоляции линий сетевого питания от корпуса изделия проводить в следующем порядке:

а) подготовить к работе установку GPI-745A. Установить режим измерения сопротивления изоляции в диапазоне не менее 30 МОм, значение испытательного напряжения не менее 100 В и не более 500 В;

б) выключить изделие (если оно включено) и отсоединить от сети питания вилку кабеля сетевого питания стойки СКИ29 изделия;

в) открыть задние двери стойки СКИ29 и отсоединить кабели сетевого питания от крейта, источников питания, сетевого фильтра и остальных устройств, аккуратно повесив свободные концы кабелей;

г) вход «RETURN» установки соединить с помощью зажима с изолирующим покрытием с шиной заземления стойки СКИ29;

д) высоковольтный выход установки соединить с помощью зажима с изолирующим покрытием с первым контактом вилки сетевого кабеля СКИ29;

е) измерить сопротивление изоляции цепи;

ж) высоковольтный выход установки отсоединить от первого контакта и подсоединить ко второму контакту вилки сетевого кабеля СКИ29;

з) повторить действие е);

и) отсоединить кабели установки от сетевого кабеля и шины заземления стойки СКИ29;

к) соединить между собой составные части изделия, руководствуясь документами: ФТКС.411713.212Э4, ФТКС.411713.212МЧ, ФТКС.411187.127Э4, ФТКС.411187.127МЧ;

Ф.2.702.-7а

N докум.

Дата

Лист

67

Примечания

• 1 В процессе выполнения поверки, для каждого канала имитатора СК-НК, проверяется погрешность измерений:

-амплитуды импульса тока, близкой к следующим значениям:

• 1) 0,4; 1,0; 2,0; 3,0; 4,0 мА в диапазоне от 0,4 до 4,0 мА;

• 2) 4; 10; 20; 30; 40 мА в диапазоне от 4 до 40 мА;

-длительности импульса тока: 3; 4; 5; 6; 8; 10 мкс; -амплитуды напряжения:

• 1) в диапазоне от минус 10 до 10 В (минус 10,0; минус 8,0; минус 5,0; минус 3,0; минус 1,0; 0,2; 1,0; 3,0; 5,0; 8,0; 10,0 В);

• 2) в диапазоне от минус 25 до 25 В (минус 25,0; минус 20,0; минус 12,5; минус 2,5; 0,2; 2,5; 12,5; 20,0; 25,0 В);

• 2 программа регистрирует ошибку поверки, если:

-значение погрешности измерений амплитуды импульса тока, приведенной к верхнему пределу каждого диапазона, превышает ± 5 %;

—значение абсолютной погрешности измерений длительности импульсов тока превышает значение Т, определяемое как

Т = ± [0,02Ти + 2То] с,

где Ти - длительность измеряемого импульса, с ;

То - период дискретизации измерителя, с (минимальное значение То равно 1 -10"  с);

-значение погрешности измерений амплитуды напряжения, приведенной к верхней границе каждого диапазона, превышает ± 2 %.

• 13.6.4.2 Определение в имитаторе ИД:

-абсолютной погрешности формирования амплитуды импульса;

-абсолютной погрешности формирования длительности импульса, выполнить в следующем порядке:

-подготовить следующие принадлежности:

• 1) устройство ИД-Р-200-1 UNC3.622.154;

• 2) кабель 1BNC-3458A UNC4.854.088;

• 3) кабель ИДР-ИМ2 UNC4.854.099;

-включить изделие, выждать 10 минут;

-произвести запуск программы Resource Manager («RESMAN»);

-запустить на исполнение программу ppv2904-MR.exe;

-выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

-в окне «ППВ ТЕСТ-2904-МР» выбрать команду «Проверка параметров ИД» и нажать в меню команд кнопку «►»(Пуск);

-выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

—в процессе выполнения проверки выполнять все указания программы.

Результат поверки считать положительным, если при выполнении проверки не было сообщений об ошибке и в протокол выдается

7)тройник BNC-BNC;

-включить изделие, выждать 10 минут;

-произвести запуск программы Resource Manager («RESMAN»);

-запустить на исполнение программу ppv2904-MR.exe;

-выполнить все указания программы по подключению кабелей

(если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

-в окне «ППВ ТЕСТ-2904-МР» выбрать команду «Проверка параметров ВКУ» и нажать в меню команд кнопку «►»(Пуск);

-выполнить указания по отключению/подключению

нажать на всплывающем окне кнопку «Да»;

—в процессе выполнения проверки выполнять все

кабелей и

указания

имитатора

В (минус

35,0;

Результат поверки считать положительным, если

программы.

при выполнении проверки не было сообщений об ошибке и в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Результат проверки - НОРМА»).

Примечания

1 В процессе выполнения поверки, для каждого канала ВКУ, проверяется погрешность измерений:

-амплитуды напряжения в диапазоне от минус 35 до 35 минус 28,0; минус 17,5; минус 7,0; минус 3,5; минус 7,0;         28; 35 В);

-длительности импульсов в диапазоне от 3 до 10 мкс (3; 4; 5; 6; 8; 10 мкс) при амплитуде импульсов 5 В.

2 Программа регистрирует ошибку поверки, если:

-значение погрешности измерений амплитуды напряжения, приведенной к верхней границе диапазона, превышает ± 2 %;

-значение абсолютной погрешности измерений длительности импульсов превышает значение Т, определяемое

как Т = ± [0,02Ти + 2То] с,

где Ти - длительность измеряемого импульса, с ;

То - период дискретизации измерителя, с (минимальное значение То равно 1 ’Ю'¹" с) .

• 13.6.4.4 Определение в имитаторе нагрузок ОКУ:

-относительной погрешности сопротивления имитатора нагрузок;

-абсолютной погрешности измерений амплитуды импульсов команд управления;

-абсолютной погрешности измерений длительности импульсов команд управления, выполнить в следующем порядке:

-подготовить следующие приборы и принадлежности:

• 1) генератор импульсов Г5-75;

  кабель кабель кабель кабель

  ОКУ1-11 UNC4.854.111; ОКУ12-17 UNC4.854.112;

  ОКУ-ППВ1 UNC4.854.130;

  ОКУ-ППВ2 UNC4.854.131;

• 2)

• 3)

• 4)

• 5)

13.6.4.6 Определение номеров версий и контрольных сумм исполняемого кода выполнять в следующем порядке:

-на ПЭВМ запустить программный файл ppv2904-MR.exe

«ППВ ТЕСТ-2904-МР», расположенный по адресу кнопка «Пуск» — вкладка «Программы» — папка «ТЕСТ-2904-МР» -» файл ppv2904-MR.exe;

-в меню «Справка» программной панели «ППВ ТЕСТ-2904-МР» запустить команду «О программе»;

-в открывшемся окне «Версии инструментов изделия» программной панели прочитать номера версий и контрольные суммы метрологически значимых программных частей поверки изделия;

-сравнить номера версий и контрольные суммы метрологически значимых программных частей поверки изделия с идентификационными данными, записанными в формуляре изделия.

Примечание - При запуске программного файла ppv2904-MR.exe автоматически проверяется целостность и контрольные суммы метрологически значимых программных частей поверки изделия, рассчитанных по алгоритму CRC32. В случае некорректной контрольной суммы сообщение об этом выводится на экран.

Результаты проверки считать положительными, если полученные идентификационные данные метрологически значимых программных частей поверки изделия (идентификационные наименования, номера версий и цифровые идентификаторы) соответствуют идентификационным данным, записанным в формуляре изделия.

13.7 Обработка результатов измерений

• 13.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений».

• 13.7.2 Результаты измерений заносятся в файлы протоколов, содержащих информацию о выполнении поверки по методике, изложенной в разделе 13.

13.8 Оформление результатов поверки

13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

-результат измерения величины;

-значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

Копировал

Формат А4

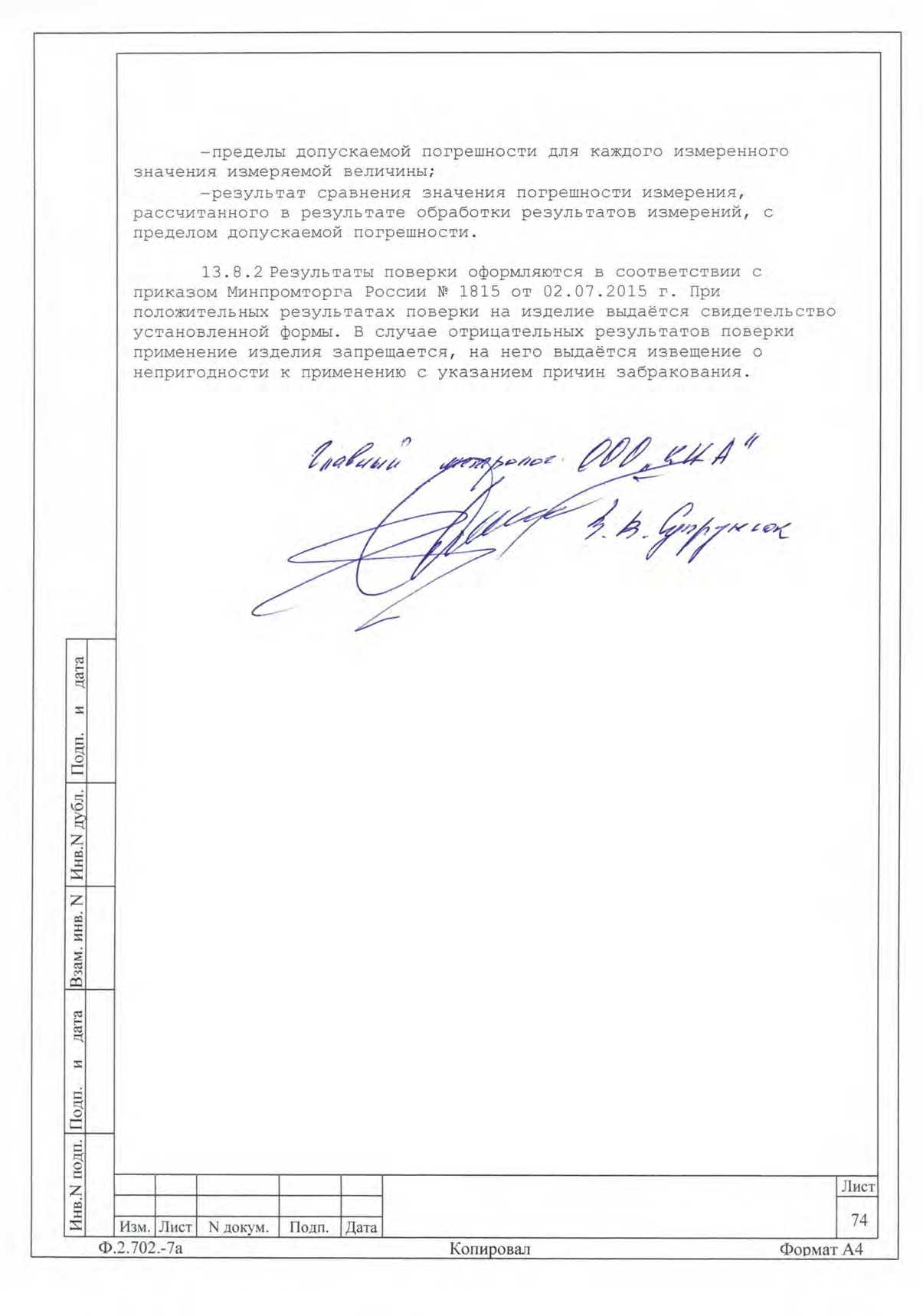

13.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

-пределы допускаемой погрешности для каждого измеренного значения измеряемой величины;

-результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.
