Методика поверки «Контроллеры логические программируемые ПЛК160» (КУВФ.421445.016МП)

ООО «Производственное Объединение ОВЕН»

ИНСТРУКЦИЯ

КОН1РОЛ. 11.1'Ы 1О1ИЧЕ(К11Е ПГО1Р\ММИРУЕМЫ1 II. 1К161

КУВФ. 421445.016МП

Москва

201I

• 1 Область применения

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования безопасности и требования к квалификации поверителей

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Проверка электрического сопротивления изоляции

  • 8.3 Опробование

  • 8.4 Определение основной приведенной погрешности измерения входных

величин

• 8.5 Определение основной приведенной погрешности сигналов аналоговых

выходов

• 9 Оформление результатов поверки

  					КУВФ.421445.016МП	Лист
  						2
  Изм.	Лист	№ докум.	Подпись	Дата

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая рекомендация распространяется на контроллеры логические программируемые ПЛК160 (далее - контроллеры) пр-ва ООО «Производственное Объединение ОВЕН», г. Москва и устанавливает методику их первичной и периодической поверок.

Межповерочный интервал - согласно эксплуатационной документации, но не более двух лет.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.

ПР 50.2.012-94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары.

Номинальные статические характеристики преобразования. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

При проведении поверки выполняют следующие операции:

- внешний осмотр ( п .8.1);

- проверка электрического сопротивления изоляции ( п .8.2);

- опробование ( п .8.3);

- определение основной приведенной погрешности контроллера ( п .8.4);

- определение основной приведённой погрешности сигналов аналоговых выходов (цифроаналоговых преобразователей (ЦАП)) (п.8.5).

• 4.1 Средства измерений, используемые в качестве мер входного сигнала поверяемого прибора, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого контроллера.

• 4.2 Измерительная цепь (включая меры входного сигнала), при помощи которой поверяют контроллеры, должна обеспечивать такую точность измерений, при которой верно неравенство: д _Ц < ^3 д _п , где Д_П - предел допускаемого абсолютного значения основной погрешности поверяемого контроллера.

• 4.3 Для определения основных погрешностей контроллера необходимо применять следующие средства поверки.

  • 4.3.1 При измерении входных сигналов от датчиков с унифицированными сигналами постоянного тока:

    					КУВФ.421445.016МП	Лист
    						3
    Изм.	Лист	№ докум.	Подпись	Дата

• - источник постоянного тока с диапазоном выходного сигнала от 0 до 20 мА, класс точности не хуже 0,01 (например, калибратор тока П 321, калибратор унифицированных сигналов ИКСУ 2000);

• - сопротивление 100 Ом, класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331)

или:

• - вольтметр, класс точности не более 0,01/0,03 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, универсальные вольтметры В7-46, Щ31);

• - сопротивление 100 Ом, класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331);

• - источник постоянного напряжения с максимальным выходным напряжением 10 В, обеспечивающим постоянство напряжения, при котором за время определения основной погрешности прибора на одной отметке изменение тока, выраженное в процентах не должна превышать ¹/₁₀ Y_n , где где Y_n - предел допускаемого значения приведенной основной погрешности поверяемого прибора (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

• 4.3.2 При измерении входных сигналов от датчиков с унифицированными сигналами постоянного напряжения:

• - источник регулируемого напряжения класс точности не хуже 0,01 (например, калибратор напряжения П 320; компаратор напряжений Р3003; установки В1-12, В1-13, В1-28);

• 4.3.3 При определении основной приведенной погрешности сигналов аналоговых выходов (цифроаналоговых преобразователей (ЦАП)) с выходным устройством типа «параметр - ток»:

• - цифровой миллиамперметр класс точности не более 0,005 с диапазонами входных сигналов постоянного тока от 4 до 20 мА (например, калибратор унифицированных сигналов ИКСУ 2000), сопротивление 500 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49)

или:

• - цифровой вольтметр класс точности не более 0,05/0,05 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом и 2000 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

• 4.3.4 При определении основной приведенной погрешности сигналов аналоговых выходов (цифроаналоговых преобразователей (ЦАП)) с выходным устройством типа «параметр - напряжение»:

• - цифровой вольтметр класс точности не более 0,05/0,05 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

• 4.4 Мегаомметр для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0 (например, М4100/3).

• 4.5 Персональный компьютер с установленным ПО «CoDeSys» для определения идентификационного наименования программного обеспечения.

4.6 Допускается применять другие средства поверки,  в том числе

автоматизированные, удовлетворяющие требованиям настоящей методики.

4.7 Средства поверки должны быть исправны и поверены в соответствии с ПР50.2.006.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 5.2 Любые подключения контроллеров производить только при отключенном напряжении питания контроллера.

ВНИМАНИЕ! На открытых контактах клеммных колодок контроллера напряжение опасное для жизни - 220 В.

• 5.3 К работе с контроллерами допускаются лица, изучившие РЭ контроллеров, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.4 К поверке допускаются лица, освоившие работу с контроллерами и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (пп. 4.3.1...4.3.4 настоящей рекомендации).

• 6.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, ^ОС                   20 ± 5;

• - относительная влажность окружающего воздуха, %        30 - 80;

• - атмосферное давление, кПа                          84,0 - 106,7;

• - напряжение питания, В                                    220 ⁺_-1¹₅⁰ ;

• - частота питающей сети, Гц                              50 ± 1.

• 6.2 Средства поверки и поверяемые контроллеры должны быть защищены от вибраций и ударов.

• 7.1 Подготовить к работе поверяемый контроллер в соответствии с указаниями, изложенными в РЭ контроллера.

Контроллеры включают на предварительный прогрев не менее чем за 20 мин. до начала поверки.

К контроллерам, поверяемым по схеме, указанной на рисунке 9, термоэлектродные провода, холодные спаи которых с медными проводами помещены в термостат, подключают не менее чем за 2 ч. до начала измерений.

• 7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

• 7.3 Управление работой контроллера при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ на контроллер.

  					КУВФ.421445.016МП	Лист
  						5
  Изм.	Лист	№ докум.	Подпись	Дата

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

Все действия с контроллером (программирование и т.д.), а также подключение первичных преобразователей должны производиться в соответствии с руководством по эксплуатации.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра должно быть проверено соответствие контроллера следующим требованиям:

• - контроллер должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки контроллера (паспорт, компакт-диск с программным обеспечением и руководство по эксплуатации).

• - контроллер должен быть чистым и не иметь механических повреждений на корпусе и лицевой панели;

• - контроллер не должен иметь механических повреждений входных и выходных клеммных соединителей;

• - на контроллере должна быть маркировка, соответствующая РЭ.

• 8.1.2 При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования контроллера.

• 8.2 Проверка электрического сопротивления изоляции

  • 8.2.1 Определение электрического сопротивления изоляции токоведущих цепей поверяемого прибора относительно его корпуса производить между контактами для подсоединения сетевого напряжения и корпусом по методике, изложенной в ГОСТ Р 52931, в климатических условиях, приведенных в п. 6.1 настоящей МП.

  • 8.2.2 Прибор считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм.

• 8.3 Опробование

  • 8.3.1 Приборы устанавливают в нормальное рабочее положение.

  • 8.3.2 Перед проведением поверки выполнить следующие действия:

• - при выключенном питании подключить контроллер к компьютеру согласно РЭ контроллера;

• - включить питание контроллера;

• - включить питание компьютера и дождаться загрузки операционной системы;

• - загрузить на компьютере среду программирования и установить связь с контроллером.

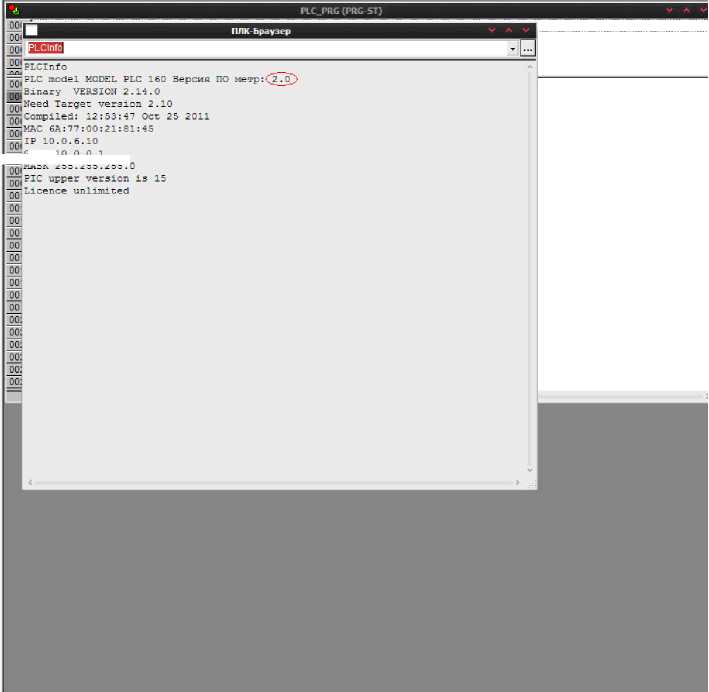

• 8.3.3 Определение идентификационного наименования программного обеспечения.

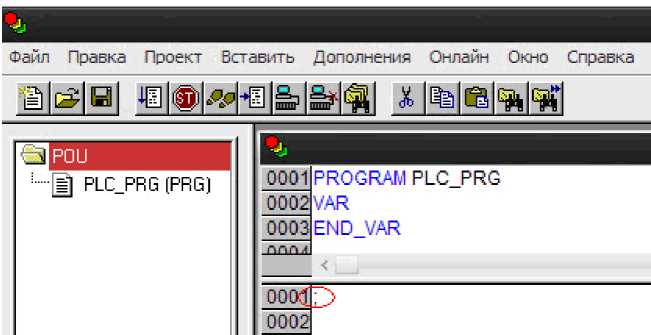

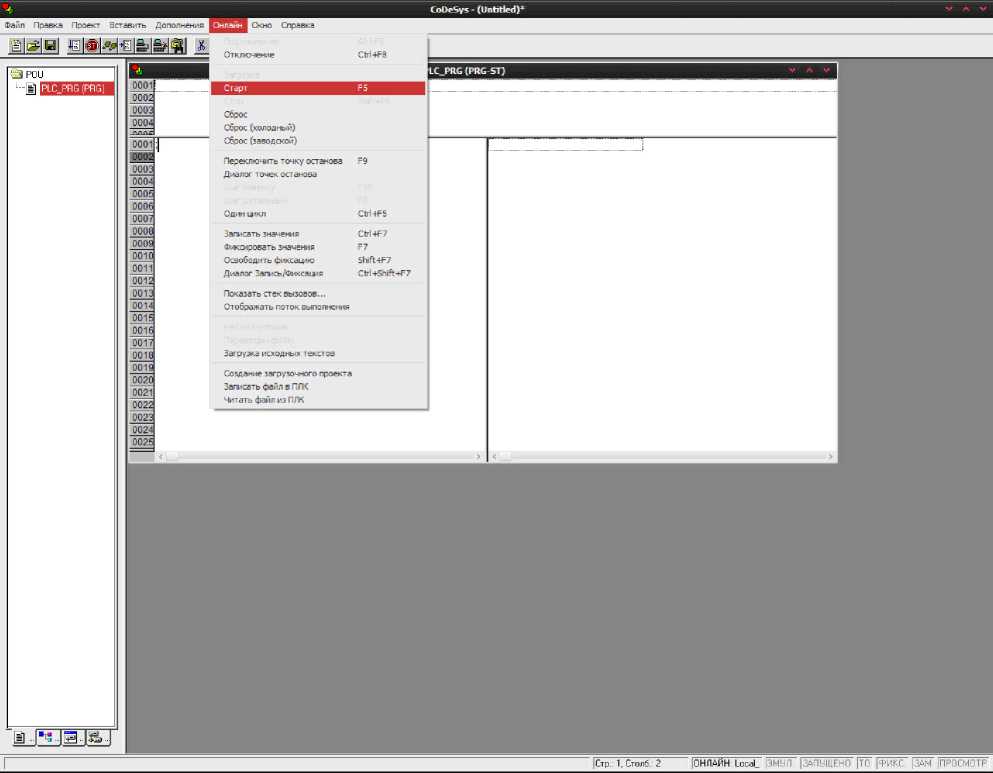

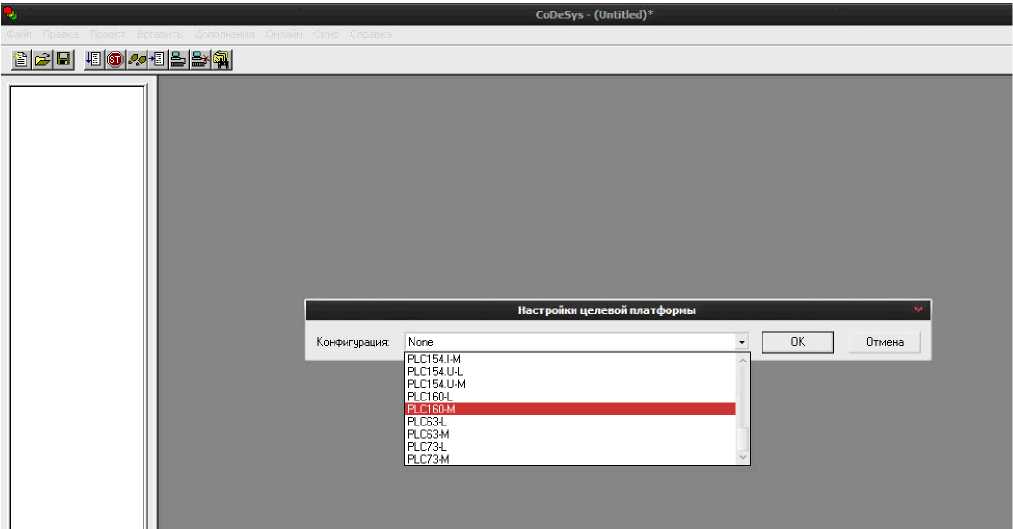

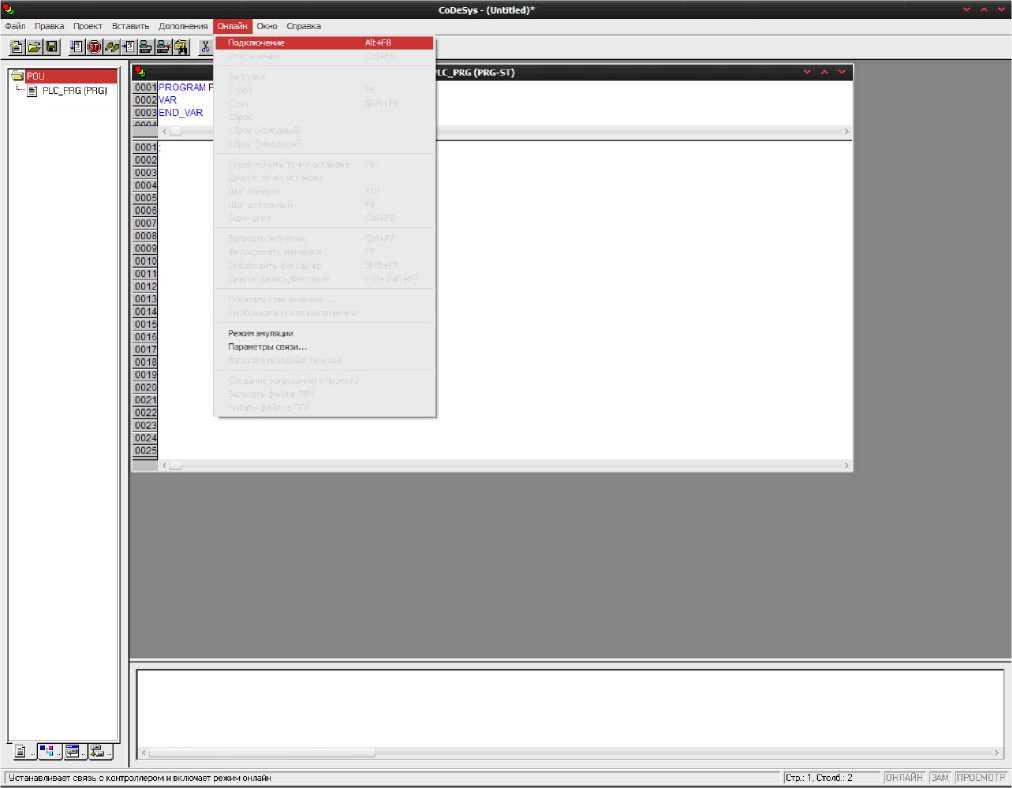

Для этого действуя по алгоритму, указанному на рисунках 1-12 открыть закладку «ПЛК Браузер», где в строке «Прошивка ПО метр» указаны сведения об идентификационном наименовании метрологически значимой автономной части программного обеспечения поверяемого контроллера.

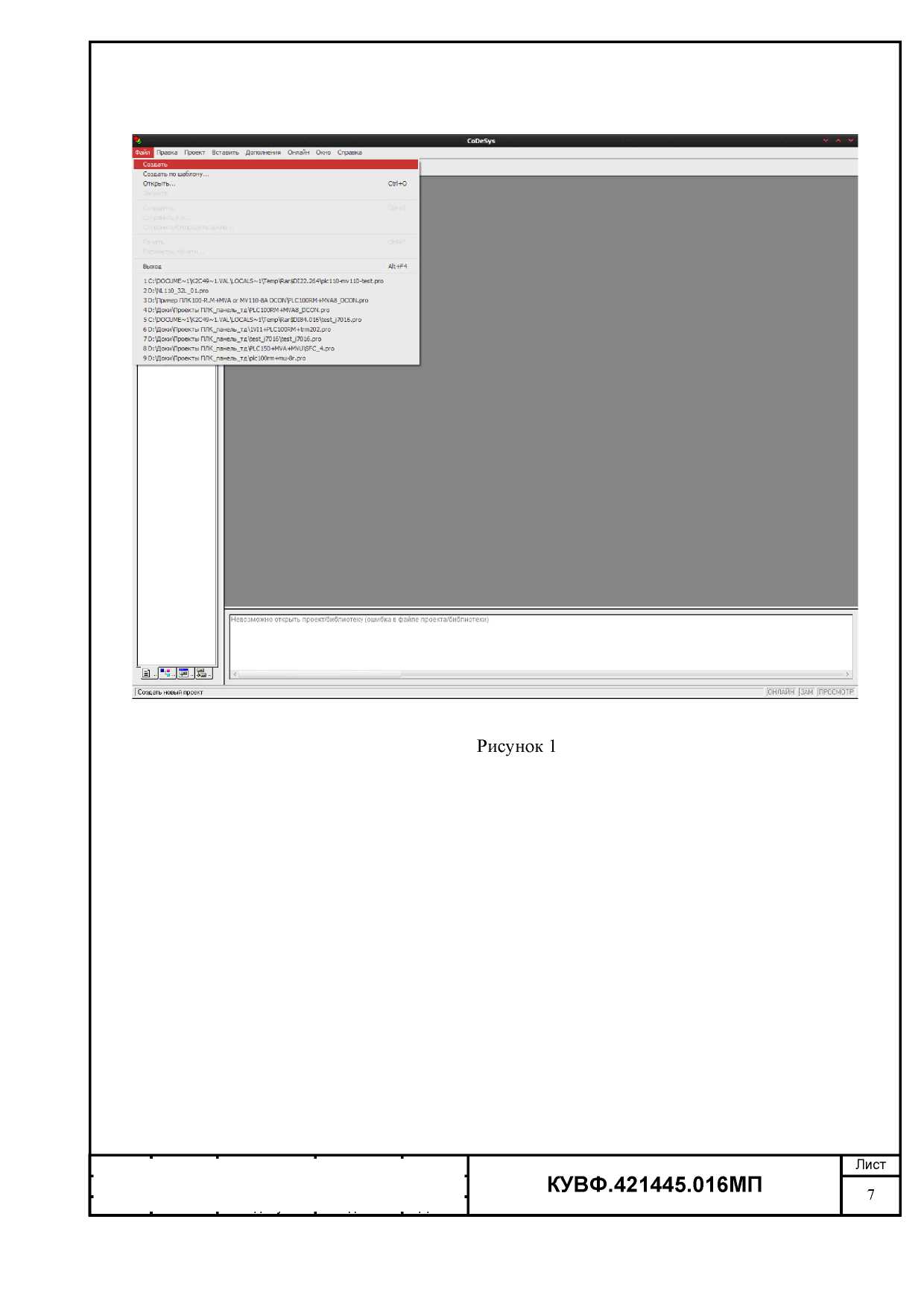

Рисунок 2

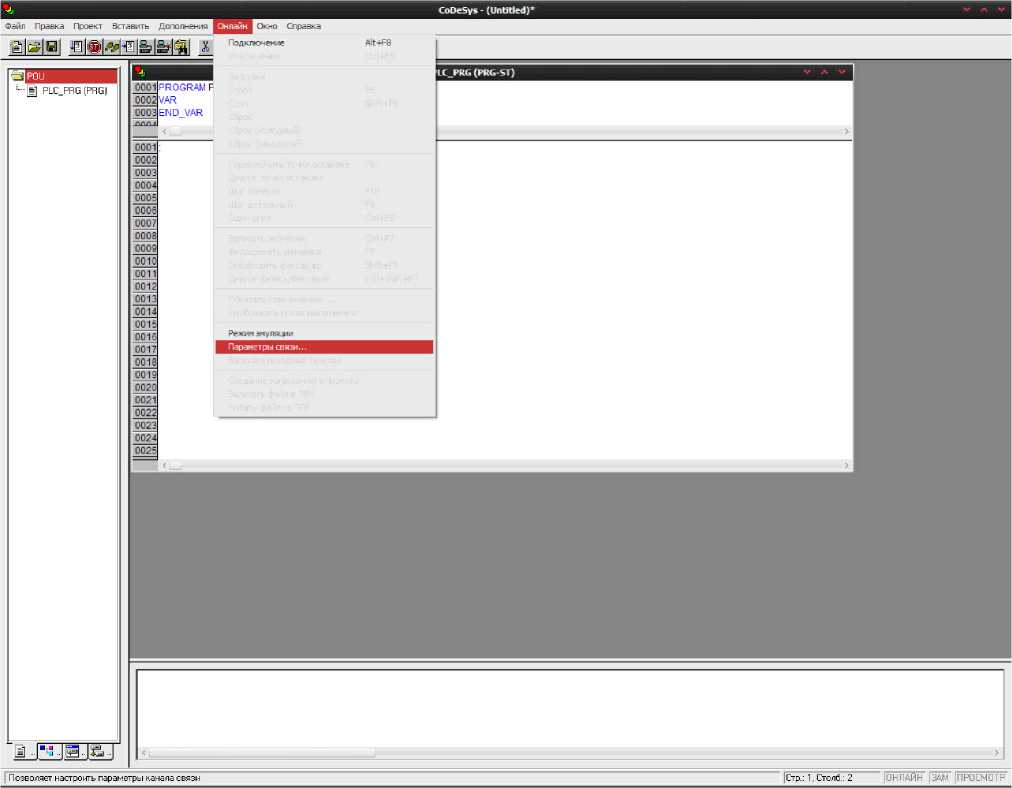

Рисунок 3

а)

б)

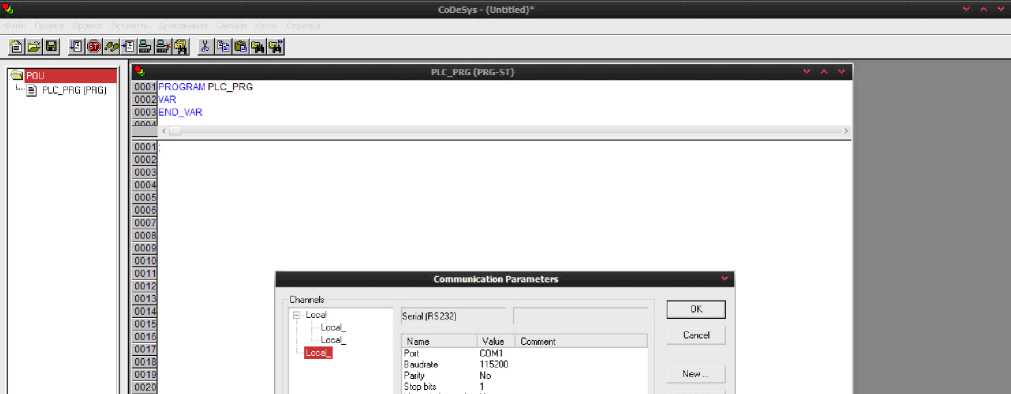

Рисунок 4

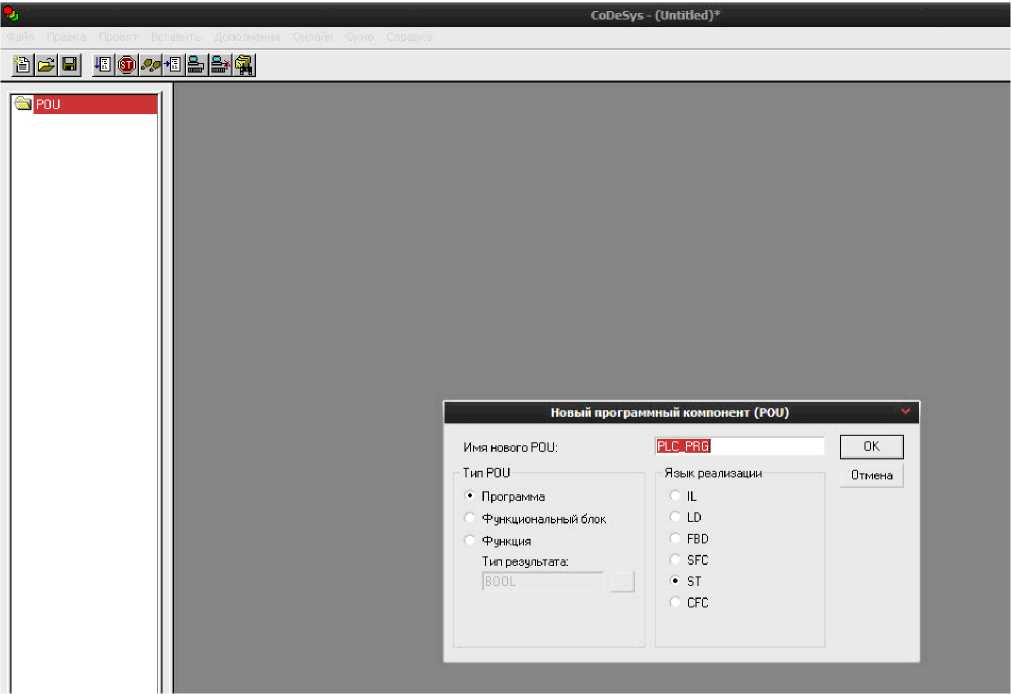

Рисунок 5

Рисунок 7

Ctrl+F8

Ctrl+F5

F7

Shift+F7

Ctrl +Shift+F7

Файл Правка Проект Вставить Дополнения

дк|н|            а

|Стр.: 1, Столб.: 2

|0НЛАЙН: Local. |ЭЫУЛ |.СПУЩЕНО [ТсГ |ФИИ |ЗАМ (ПРОСМОТР

CoDeSys - (Untitled)⁴

Записать значения Фиксировать значения Освободить фиксацию Диалог Запись/Фиксация

Сброс

Сброс (холодный)

Сброс (заводской)

Показать стек вызовов...

Отображать поток выполнения

' j POU

......:Е

Создание загрузочного проекта Записать файл в ПЛК Читать файл из ПЛК

Переключить точку останова F9 Диалог точек останова

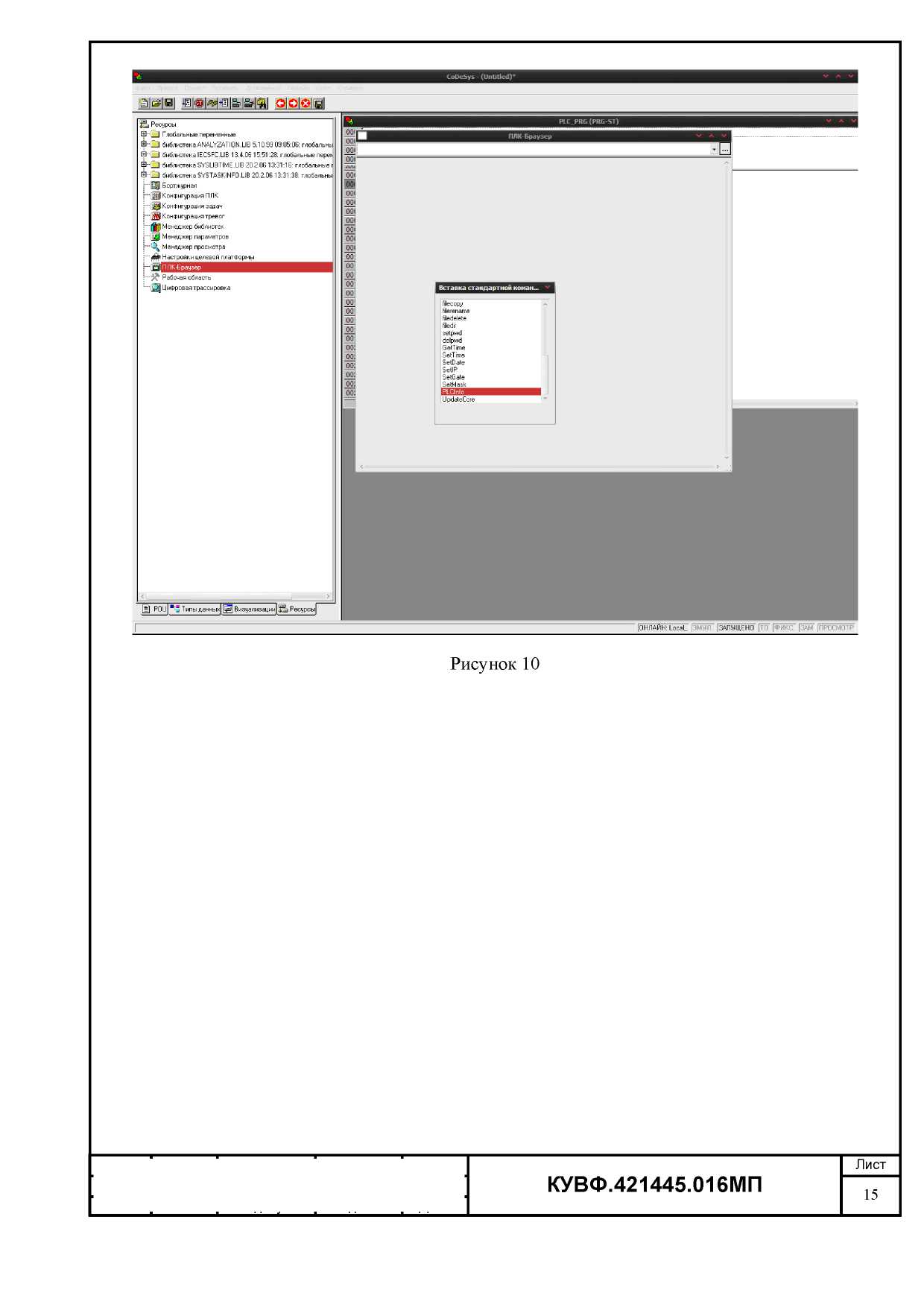

Рисунок 8

Файл Правка Проект Вставить Дополнения Онлайн Окно Справка

ак|н| Ш|.*№|;Щ| ololaltil

ОНЛАЙН: Local. |ЭМЫЛ. | ЗАПУЩЕНО [ТЁГ |ФИКС. |ЗАМ [ПРОСМОТР

CoDeSys - (Untitled)’

PLC.PRG (PRG-ST)

■ Рабочая область

■Q| Цифровая трассировка

[д| РОи|^и-* Типы данных) Визуализации]^) Ресурсы)

I

'Ш Глобальные переменные

библиотека ANALYZATION.LIB 5.10.99 09:05:06: глобальнь

О библиотека IECSFC.LIB 13.4.0615:51:28: глобальные переь

библиотека SYSLIBTIME.LIB 20.2.06 13:31:16: глобальные i

D библиотека SYST.ASKINFO.LIB 20.2.06 13:31:38: глобальны

Qj Бортжурнал

Конфигурация ПЛК

Конфигурация задач

я Конфигурация тревог

•ffi] Менеджер библиотек

Менеджер параметров;

Менеджер просмотра

■ (Я-® Настройки целевой платформы

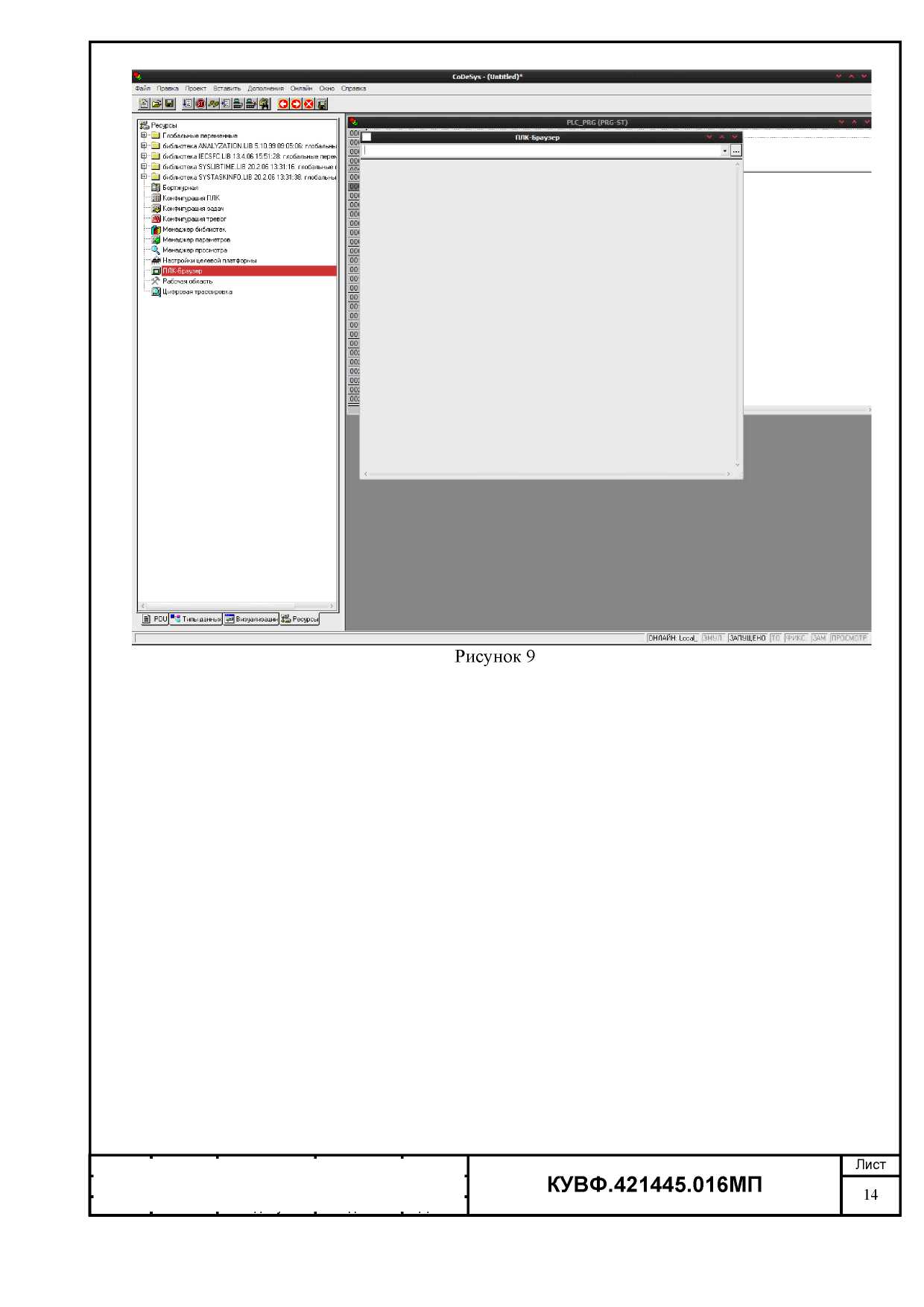

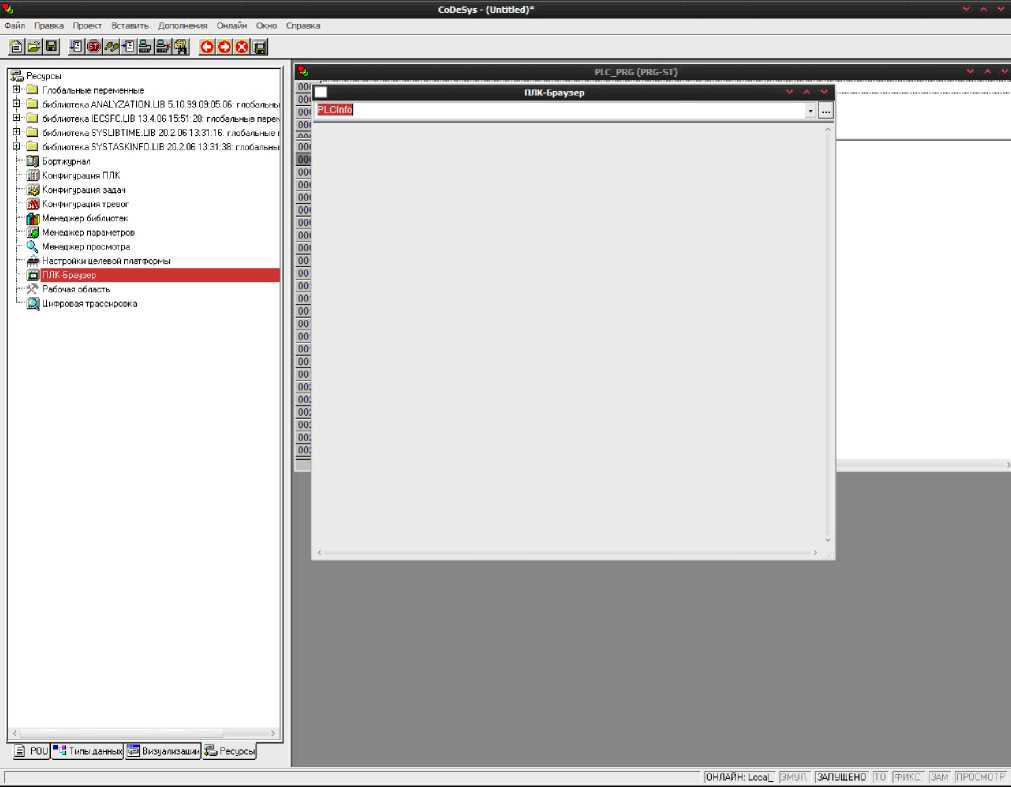

Рисунок 11

CoDeSys - (Untitled)*

Файл Правка Проект Вставить Дополнения Онлайн Окно Справка Дк|н|                 QlolQltil

М Ресурсы

E-Q] Глобальные переменные

Е-О библиотека ANALYZATION.LIB 5.10.99 09:05:06: глобальнь

Е "О библиотека IECSFC.LIB 13.4.0615:51:28: глобальные neper

Е~С_] библиотека SYSLIBTIME.LIB 20.2.06 13:31:16: глобальные!

Е-D библиотека SYSTASKINFO.LIB 20.2.06 13:31:38: глобальны .....ЦЗ Бортжурнал

|.....3 Конфигурация ПЛ К

'.....3 Конфигурация задач

j...../йМ Конфигурация тревог

j.....|jfi] Менеджер библиотек

i Менеджер параметров

I Менеджер просмотра

:.....лр Настройки целевой платформы

Рабочая область

' ,Д| Цифровая трассировка

cinarv

Д PQU]*^ Типы данных]   Визуализации] ja Ресурсы)

|                                                                                                                                         |0НЛАЙН: Local. |ЭМУЛ | ЗАПУЩЕНО [ТЁГ |<РИКС. [W |ПРОСМОТР

Рисунок 12

Результат подтверждения соответствия программного обеспечения считается положительным,  если полученные идентификационные данные программного

обеспечения (идентификационное наименование программного обеспечения, номер

версии  (идентификационный  номер)  программного  обеспечения)  соответствуют

идентификационным данным, указанным в разделе «Метрологические и технические характеристики» описания типа средства измерений.

• 8.3.4 Выбрать в среде программирования в соответствии с РЭ вход и тип датчика.

• 8.4 Определение основной приведенной погрешности измерения входных величин контроллера

Номинальные статические характеристики преобразования (НСХ) источников унифицированных сигналов соответствуют ГОСТ 26.011.

При первичной поверке контроллеров значения основной приведенной погрешности определяют для следующих типов датчиков:

- любой унифицированный сигнал постоянного тока;

- унифицированный сигнал постоянного напряжения.

Поверка производится в точках 0, 50 и 100 % диапазона измерений на одном (любом) входе.

При периодической поверке основную приведенную погрешность определяют в точках, соответствующих 0, 25, 50, 75, 100 % диапазона измерений.

В случае, когда контроллер работает только с заданным пользователем типом первичного преобразователя, допускается определять погрешность контроллера в указанных контрольных точках при работе только с заданным преобразователем, при этом в свидетельстве о поверке указываются тип первичного преобразователя и диапазон измерений.

В случае, когда комплектация контроллера первичными преобразователями (датчиками) в процессе эксплуатации не известна, либо может изменяться, поверка производится для любого унифицированного сигнала постоянного тока и унифицированного сигнала постоянного напряжения в точках, соответствующих 0, 25, 50, 75, 100 % диапазона измерений.

• 8.4.1 Определение основной приведенной погрешности контроллера при работе с унифицированным сигналом постоянного тока.

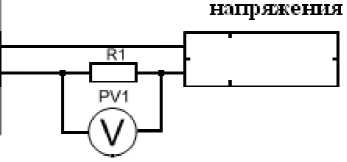

Собрать схему по рисунку 13.

а)

б)

Рисунок 13

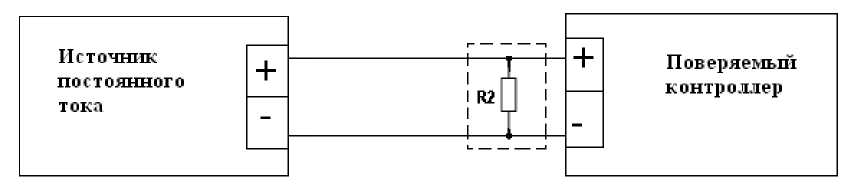

а) при использовании в качестве эталона калибратора постоянного тока.

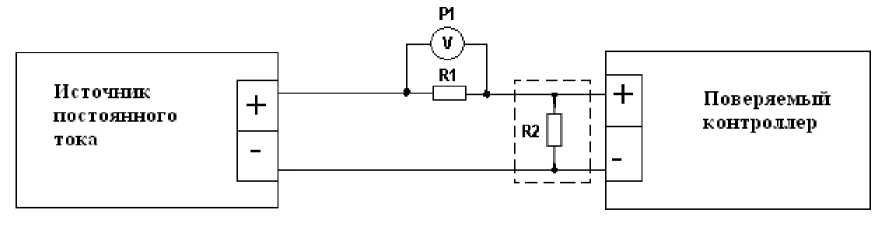

б) при использовании в качестве эталона источника питания и универсального вольтметра.

R1 - сопротивление 100 Ом (магазин сопротивлений или катушка электрического сопротивления Р331);

R2 - внешний нагрузочный резистор (в зависимости от типа поверяемого прибора необходимость данного сопротивления необходимо проверить по РЭ на поверяемый прибор), с характеристиками не хуже указанных в РЭ на поверяемый прибор;

Р1 - вольтметр универсальный цифровой.

Подать питание на контроллер и установить его связь со средой программирования на ПК.

С помощью среды программирования настроить аналоговые входы контроллера для работы с входными сигналами постоянного тока.

Задать нижний предел показаний аналоговых входов равным нижней границе диапазона измеряемого сигнала и задать верхний предел показаний аналоговых входов равным верхней границе диапазона измеряемого сигнала.

При определении погрешности по схеме рисунок 13а ) к входу поверяемого канала контроллера вместо первичного преобразователя подключить калибратор тока.

Последовательно устанавливая на выходе калибратора токи, соответствующие значениям входного сигнала в контрольных точках, зафиксировать установившиеся значения для каждой из этих точек.                                                            ⁷

При определении погрешности по схеме рисунок 13б ) на источнике постоянного напряжения увеличивают напряжение до достижения на поверяемом контроллере значения входного сигнала равного значениям входного сигнала в контрольных точках.

Входной ток определяют измерением падения напряжения на сопротивлении R1 при помощи цифрового вольтметра и рассчитывают по формуле 1:

U ^I=R

•>

где I - значение входного тока, мА;

U - напряжение по показаниям цифрового вольтметра, мВ;

R - сопротивление меры электрического сопротивления R1, Ом.

Рассчитать основную приведенную погрешность по формуле 2.

где y₁ - значение основной приведенной погрешности контроллера, %;

Аизм - значение измеряемой контроллером величины в заданной контрольной точке (мА, В);

АНСХ - значение измеряемой контроллером величины в заданной контрольной точке по НСХ первичного преобразователя (мА, В);

Анорм - нормирующее значение, равное разности между верхней и нижней границей диапазона измерения (контрольные точки 100 % и 0 %) (мА, В).

Контроллер признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности не превышает Y_n .

• 8.4.2 Определение основной приведенной погрешности контроллера при работе с унифицированным сигналом постоянного напряжения.

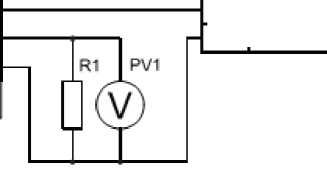

Собрать схему по рисунку 14.

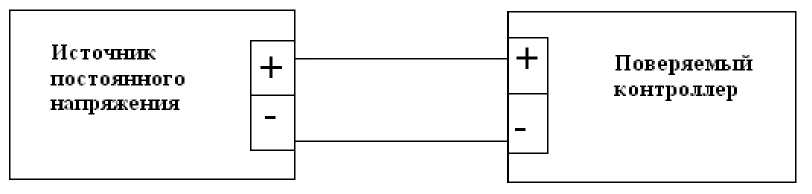

Рисунок 14

С помощью среды программирования настроить аналоговые входы контроллера для работы с входными сигналами постоянного напряжения.

Задать нижний предел показаний аналоговых входов равным нижней границе диапазона измеряемого сигнала и задать верхний предел показаний аналоговых входов равным верхней границе диапазона измеряемого сигнала.

Последовательно устанавливая на выходе источника постоянного напряжения напряжения, соответствующие значениям входного сигнала в контрольных точках, зафиксировать установившиеся значения для каждой из этих точек;

Рассчитать основную приведенную погрешность по формуле 2.

Контроллер признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности не превышает Y_n .

• 8.5 Определение основной приведенной погрешности сигналов аналоговых выходов (цифроаналоговых преобразователей (ЦАП)) контроллера

При первичной поверке контроллеров значения основной приведенной погрешности производится в точках 0, 50 и 100 % диапазона выходного сигнала.

При периодической поверке основную приведенную погрешность определяют в точках, соответствующих 0, 25, 50, 75, 100 % диапазона выходного сигнала.

8.5.1 Определение основной приведенной погрешности контроллера с выходным устройством типа «параметр - ток».

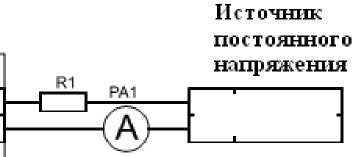

Собрать схему по рисунку 15.

Источник постоянного

б)

Рисунок 15

а) схема подключения контроллеров при использовании в качестве эталона миллиамперметра.

PA1 - миллиамперметр цифровой;

R1 - сопротивление 500 Ом (магазин сопротивлений).

б) схема подключения контроллеров при использовании в качестве эталона универсального вольтметра.

PV1 - вольтметр цифровой;

R1 - сопротивление 500 Ом (магазин сопротивлений).

Подать питание на контроллер и установить его связь со средой программирования на ПК.

Установить в среде программирования выход и выбрать тип выходного сигнала -ток (4.. .20) мА.

Последовательно устанавливая сигналы на выходе (выходную мощность, выраженную в процентах от выходного сигнала), соответствующие контрольным точкам изменения выходного параметра измерить фактическое значение выходного сигнала:

• - при определении погрешности по схеме рисунок 15а)   при помощи

миллиамперметра;

• - при определении погрешности по схеме рисунок 15б) при помощи цифрового вольтметра, измерением падения напряжения на сопротивлении R1. Выходной ток рассчитывают по формуле 1.

Рассчитать для каждой проверенной контрольной точки основную приведенную погрешность по формуле 3:

где y₃ - основная приведенная погрешность выходного сигнала, %;

А_изм - измеренное значение выходного параметра (мА, В);

А_уст - значение параметра, установленное при помощи тестовой программы (мА, В);

Amax и Amin - верхняя и нижняя границы диапазона изменения выходного параметра (мА, В).

Контроллер признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности не превышает ± 0,5 %.

• 8.5.2 Определение основной приведенной погрешности контроллера с выходным устройством типа «параметр - напряжение».

Собрать схему по рисунку 16.

Источник постоянного напряжения

Рисунок 16

PV1 - вольтметр цифровой;

R1 - сопротивление 2000 Ом (магазин сопротивлений).

Подать питание на контроллер и установить его связь со средой программирования на ПК.

9.1 Результаты поверки оформляются протоколом по форме, установленной метрологической службой, проводящей поверку.

• 9.2 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением оттиска поверительного клейма.

• 9.3 При положительном результате периодической поверки выдается свидетельства о поверке в соответствии с ПР 50.2.006.

• 9.4 При отрицательных результатах поверки прибора к эксплуатации не допускается, свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности

  					КУВФ.421445.016МП	Лист
  						23
  Изм.	Лист	№ докум.	Подпись	Дата
