Методика поверки «Счетчики газа объемные диафрагменные RS» (МП 208-078-2018)

УТВЕРЖДАЮ

Заместитель директора по

Методика поверки

МП 208-078-2018 г. Москва

2018

Настоящая методика распространяется на счетчики газа объемные диафрагменные RS (далее - счетчики) и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 10 лет.

В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 8.324 -2002 ГСИ. Счетчики газа. Методика поверки

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

Приказ Минпромторга России № 1815 от 02 июля 2015 года «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

РМГ 29-2013 ГСИ. Метрология. Основные термины и определения

Примечание - При пользовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящей методике применены термины по ГОСТ 8.324 и РМГ 29.

• 4.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

• 4.2  При проведении первичной поверки до ввода в эксплуатацию допускается проведение поверки на основании выборки. К счетчикам применим общий уровень контроля II при использовании AQL 1% по ГОСТ Р ИСО 2859-1-2007.

• 4.3  Каждая партия должна состоять из единиц продукции одного вида, класса, типоразмера и состава, произведенных в практически одинаковых условиях в один и тот же период времени.

• 4.4  Выбор единиц продукции для составления выборки проводят методом отбора простой случайной выборки после того, как все единицы продукции сформированы в партию.

• 4.5  Объемы партий и выборки, а также соответствующее им допустимое количество счетчиков не прошедших поверку, приведены в таблице 2. ¹

Таблица 2

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

При проведении поверки должны быть соблюдены требования безопасности, приведенные в эксплуатационной документации на средства поверки и поверяемый счетчик. Лица, проводящие поверку должны пройти инструктаж по технике безопасности согласно ГОСТ 12.0.004.

Все работы по монтажу и демонтажу счетчиков выполняют при неработающей поверочной установке. Перед монтажом должна быть проверена исправность заземления, разъемных соединений, кабелей связи и питания.

Конструкция соединительных элементов счетчика и поверочной установки должна обеспечивать надежность крепления счетчика и фиксацию его положения в течение всего цикла поверки.

Поверку должны осуществлять специалисты организаций, аккредитованных на право поверки, изучившие эксплуатационную документацию на поверяемый счетчик и инструкцию по технике безопасности. К проведению измерений при поверке и обработке результатов измерений допускают лиц изучивших настоящую методику.

При проведении поверки соблюдают следующие условия:

• - поверочная среда

  воздух

  от 15 до 25

  от 30 до 80 от 84,0 до 106,7

  1

  1

  1

• - температура окружающего воздуха и поверочной среды, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

• -  разность температур окружающего воздуха и поверочной среды, не более, °C

• -  скорость изменения температуры окружающего воздуха и поверочной среды, не более, °С/ч

• - время выдержки счетчика до начала поверки при условиях проведения поверки, не менее, ч

Подготовка к работе средств поверки и поверяемого счетчика проводится в соответствии с прилагаемой к ним эксплуатационной документации.

• 9 Проведение поверки

При внешнем осмотре устанавливают соответствие счетчика следующим требованиям:

надписи и обозначения на счетчике должны быть четкими и соответствовать требованиям эксплуатационной документации на счетчик;

должны отсутствовать повреждения, влияющие на метрологические характеристики;

пломбы должны находиться на местах, определенных в технической документации на счетчик;

на маркировочной табличке счетчика должны быть нанесены товарный знак предприятия-изготовителя, знак утверждения типа, заводской номер, год изготовления, наибольшее избыточное давление, максимальный и минимальный расход.

• 9.2  Опробование

Для проверки герметичности присоединения счетчика к поверочной установке необходимо создать в системе избыточное давление, либо давление разряжения при перекрытой запорной арматуре после чего, выдержать в таком состоянии счетчик в течение 1 минуты. При этом показания датчика давления, который контролирует давление в системе, не должны изменяться.

Проверку функционирования счетчика проводят, пропуская через него поток измеряемой среды со значением расхода не менее 10% от максимального. При этом показания отсчетного устройства должны равномерно увеличиваться. Данную операцию повторяют при максимальном значении расхода.

Потери давления на поверяемом счетчике определяют при максимальном значении расхода счетчика с помощью U-образного мановакуумметра или других средств измерений перепада давления, входящих в состав поверочной установки.

Потери давления на счетчике допускается определять одновременно при определении относительной погрешности как разность давлений на входе и выходе счетчика.

Результаты поверки считают положительными, если потери давления не превышают допускаемых значений указанных в РЭ или паспорте на счетчик определенного типоразмера.

• 9.4.1 Относительная погрешность счетчика при измерении объема газа осуществляется методом сравнения объема воздуха (газа), измеренного счетчиком и поверочной установкой на расходах в соответствии с таблицей 4. Допускается групповая поверка счетчиков до 7 штук.

Таблица 4 - Значения расходов для типоразмеров счетчиков при определении относительной погрешности измерений объема

При определении относительной погрешности на каждом из расходов необходимо выполнить одновременно два условия: значение контрольного объема измеряемой среды должно быть не менее 0,01 м^{2 3}, а значение времени накопления объема должно быть не менее 100 с.

Отклонение расходов, задаваемых эталонной установкой от вышеприведенных значений, не должны превышать:

• - для Q _тах - минус 5 %;

• - для Q _min - плюс 5 %;

• - для0,2О_тах-±3 %.

• 9.4.2 При каждом значении расхода поверку проводят до трех раз. Если по результатам первого измерения основная относительная погрешность счетчика не превышает предела допускаемой относительной погрешности, повторные измерения не проводят. В противном случае измерения повторяют и за результат принимают среднее арифметическое из полученных значений.

• 9.4.3 Основную относительную погрешность измерений объема газа для счетчиков вычисляют по формуле 1:



  (1)

где V_C4 - объем газа, измеренный счетчиком, м³; V_ycT - объем газа, измеренный эталонной установкой, м³;

J - поправочный коэффициент, вычисляемый по формуле 2%

• 9.4.4 Результаты поверки счетчика считают положительным, если относительная погрешность измерений объема газа в диапазонах расхода не превышает:

Qmhh < Q < 0,1Q_H0M                ± 3 %

0_?lQ_HoM<Q<QMaKC             ±1,5%

• 10.1 Результаты поверки оформляют протоколом поверки, форма которого приведена в Приложении А, или распечатывают протокол поверки из архива памяти поверочной установки.

• 10.2 Положительные результаты первичной поверки оформляют записью в паспорте на счетчик в соответствии с Приказом Минпромторга России №1815. Положительные результаты периодической поверки оформляют записью в паспорте, и/или свидетельством о поверке в соответствии с Приказом Минпромторга России №1815.

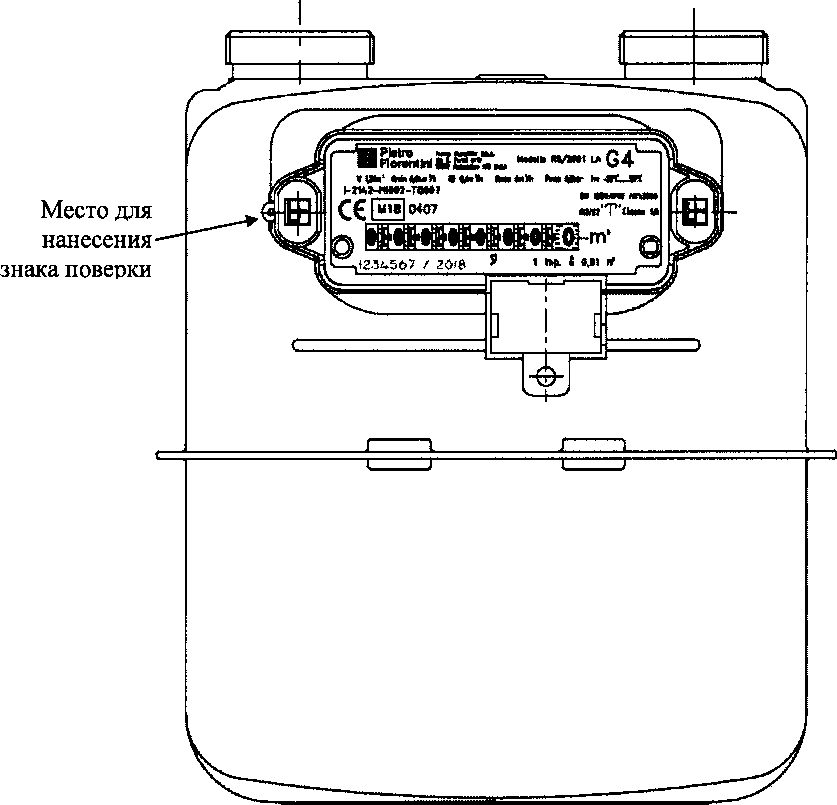

Знак поверки наносится на навесную пломбу, ограничивающую доступ к передней панели электронного отсчетного устройства в соответствии с Приложением Б, и в паспорт на счетчик или на свидетельство о поверке

9.3. При отрицательных результатах первичной поверки счетчик считают непригодным к применению и в эксплуатацию не допускают. При отрицательных результатах периодической поверки счетчик считают непригодным к применению, знак поверки гасят и оформляют извещение о непригодности счетчика с указанием причин в соответствии с Приказом Минпромторга России

Б.А. Иполитов

А.М. Шаронов

Приложение А (рекомендуемое)

Форма протокола поверки

Протокол поверки счетчиков газа_______________

Наименование и номер СИ:_________________

• 1     Внешний осмотр:_____________________

• 2     Опробование:

  • 2.1   Проверка герметичности_________________

  • 2.2   Проверка функционирования:____________________

  • 2.3   Проверка потери давления:_____________________

3 Определение относительной погрешности измерений объема газа

Результат поверки:________________

Поверитель________________________

(подпись)

9

¹

Средства поверки

При поверке счетчиков применяют следующие средства поверки:

Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5% и диапазоном измерений от 0,016 до 10 м³/ч.

Поверочные установки любого принципа действия должны удовлетворять следующим требованиям:

избыточное давление (или разряжение), создаваемое установкой, должно превышать потери давления в средствах поверки, счетчике и соединительной арматуре;

установки должны иметь в своем составе средства измерений температуры и давления.

При отсутствии в составе установки средств измерений для контроля параметров окружающей среды применяют:

гигрометр психрометрический типа ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, погрешность ±7 %; диапазон измерений температуры от 0 до 25 °C, абсолютная погрешность ±0,2 °C;

барометр-анероид М 67, диапазон измерений от 81130 до 105320 Па (от 610 до 790 мм рт. ст.), абсолютная погрешность ±106 Па (±0,8 мм рт.ст.);

Все средства поверки должны поверены и (или) иметь свидетельства об аттестации.

²

³

где Ар - разность значений абсолютных давлений в поверочной установке и поверяемом счетчике, Па;

р - абсолютное давление в поверяемом счетчике, Па.
