УТВЕРЖДАЮ

Г енеральный директор «Автопрогресс-М»

А.С. Никитин

«13» марта 2020 г.

Государственная система обеспечения единства измерений

Аппаратура геодезическая спутниковая Spectra Geospatial SP85

МЕТОДИКА ПОВЕРКИ МП АПМ 101-19

г. Москва, 2020 г.

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую Spectra Geospatial SP85. производства «Trimble Europe B.V.», Нидерланды, производственная площадка «Flex Ltd.», Мексика (далее - аппаратуру), и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Определение метрологических характеристик

7.3

Определение абсолютной погрешности и средней квадратической погрешности измерений длины базиса в режимах «Статика». «Быстрая статика»

7.3.1

Да

Да*

Определение абсолютной погрешности и средней квадратической погрешности измерений длины базиса в режимах «Кинематика». «Кинематика в реальном времени (RTK)»

7.3.2

Да

Да*

Определение     абсолютной     и     средней

квадратической погрешностей измерений длины базиса в режимах «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-РР»

7.3.3

Да

Да*

Определение     абсолютной     и     средней

квадратической погрешностей измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGNSS)»

7.3.4

Да

Да*

Определение     абсолютной     и     средней

квадратической    погрешностей    определения

координат в режиме «Автономный»

7.3.5

Да

Да*

* - на основании письменного заявления владельца СИ

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.1

Эталоны не применяются

7.2

7.3.1

Тахеометр электронный Leica TS30 (per. № 40890-09), (1,5 - 3500) м, 2й разряд в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утверждённой Приказом Росстандарта от 26.11.2018 г. №2482

7.3.2

7.3.3

7.3.4

7.3.5

Имитатор сигналов СН-3803М, Госреестр № 54309-13, пределы среднего квадратического отклонения случайной составляющей основной погрешности формирования беззапросной дальности до спутников глобальных навигационных систем ГЛОНАСС и GPS:

2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основный метрологические и технические хорох^ристи^

  • - по фазе дальномерного кода 0,1 м.

  • - по фазе несущей частоты 0.001 м.

или рабочий эталон координот местоположения, придел допускаемой погрешности хранения абсолютных координат не более 0.02 м

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на приборы и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

4 Требования безопасности

При проведении поверки должны соблюдаться требования по технике безопасности согласно эксплуатационной документации на приборы и поверочное оборудование, правила по технике безопасности, которые действуют на месте проведения поверки, а также правила по технике безопасности при производстве топографо-геодезических работ ПТБ-88. (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

5 Условия поверки

При проведении поверки долж'ны соблюдаться следующие условия измерений:

- температура окружающей среды. °С                                 от -40 до +65.

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:                                                                                 .

  • - проверить наличие действующих свидетельств о поверке на эталонные средства измерений;

  • - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

  • - аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температу’ рным воздействиям.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

  • - отсутствие механических повреждений и других дефектов, влияющих на эксплу атационные и метрологические характеристики аппаратуры;

  • - наличие маркировки и комплектности, необходимой для проведения измерений, согласно требованиям эксплу атационной документации на аппаратуру.

Если хотя бы одно из перечисленных требований не выполняется, прибор признают непригодным к применению, дальнейшие операции поверки не производят.

7.2 Опробование

7.2.1 При опрриованоб должи о оыть установленн соответствие аппаратуры следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенные деталей и элементов аппаратуры;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов.

  • 7.2.2 Для идентификации номера версии МПО. установленного в аппаратуру, необходимо гключить преемнек е нажимать кнопку прокрутке ио появления ан экране преемника страницы ииеатефекации. Номер герсее МПО указан го георой строке данной страницы.

Для ииеаееИекноее номера герсее:

  • - полегого ПО Survey Pro - г глагном меню программы гыбраеь пункт «Файл», далее гыбраеь пункт «О программе»;

  • - полегого ПО Survey Mobile - г глагном .меню программы гыбраеь пункт «О программе»;

  • - офисного ПО Survey Office - го гкладке «Поддержка» гыбраеь пункт «О программе».

Номер герсее е ааимеаогннфе программного обеспечения должны соотгеестгогать данным!, прегеденным г таблице 3.

Таблица 3

Идентификационные даааые (презааки)

Значение

Наеменогание программного обеспечения

МПО Spectra Geospatial SP85

Survey Pro

Survey Mobile

Survey

Office

Идентификационное наеменогание ПО

sp85_upgrad e_v5.03.tar

SurveyPro WEHH6. 6.1.19.exe

SurveyProT ablet_6.6.1.

19.exe

SPSM-

V2.6.0.1922 2

02001 lO.apk

SO_5_10_2_

Full.exe

Номер ьерсеи ПО. ае ниже

5.03

6.6.1

2.6

5.10

Цефрогой идентификатор ПО

C1C417E2

F061A59F

2D5AF0ED

B1D1399C

A7006954

Алгоритм гычеслеаия цифрогого идентификатора ПО

CRC-32

CRC-32

CRC-32

CRC-32

Если хотя бы одно из перечисленных требогааий не гыполняееся, прибор признают непригодным к применению, дальнейшее операции поьерке не проезводяе.

7.3 Определение метрологических характеристик

7.3.1 Определприе абсолютноЛ ногрешносги и средней нвадратическти погрешности измерений длины базиса и режимах «Статика», «Быстрая статика»

Абсолютная и средняя квадрнефческая погрешности езмереней длины базиса г режимах «Статика», «Быстрая сеаеека» определяются путем многократных езмереней (не менее 5) дгух инеергалог эталонного базисного комплекса или дгух контрольных длин базиса, определённых фазоьым сгееодальномером (тахеометром), 2 разряда г сооегетствфе с Государсевеааой погерочаой схемой для координатно-грем^нных средсег измерений, утьерждённой Приказом Госстандарта ое 29.12.2018 г. №2831 е иействееельаые значения которых расположены г диапазоне от 0 до 30.0 км.

Усеаногеть поьеряемую аппаратуру над центраме пуактог базиса и прегесее ее спуеникогые анееааы к горизонтальной плоскости.

Измерить гысоту усеааовке антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) г соотгеесегующем режиме измерений согласно требоганеям рукогодсега по эксплуатации.

Убедиться г прагельносте фуакционеровааея и оесутсегеи помех преему сигнала со спутниког.

Прогесеи измерения на погеряемой аппаратуре пре услогиях, указанных г таблице 5 настоящей методике.

Выключить аппарату ру согласно требогааеям рукогодстга по эксплуатации.

Пре использогааее контрольных длин базеса, ещё раз измерить эталонным дальномером их значения. Результат измерений не должен отличаться ое значения L уо, полу-' чеааого до

om.ru

начала съёмки аппарату рой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения L, (, полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппарату рой заново.

Провести обработку данных с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений каждой длины базиса (при доверительной вероятности 0.95) определяется как сумма систематической и случайной погрешностей по формуле:

п

где

AL- - погрешность измерений j длины базиса в плане/по высоте, мм:

- эталонное значение j длины базиса в плане/по высоте, мм;

L. - измеренное поверяемой аппаратурой значение j длины базиса / измерением в плане/по высоте, мм:

- число измерений./ длины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

где т - средняя квадратическая погрешность измерений длины базиса.

Значения абсолютной (при доверительной вероятности 0.95) и средней квадратической погрешностей измерений длины базиса в режимах «Статика». «Быстрая статика» не должна превышать значений, указанных в Приложении А к настоящей методике поверки.

  • 7.3.2 Определение абсолютной погрешности и средней квадратической погрешности измерений длины бчзисч и режимчх «Кинемчоитч», «Кинемчоитч и реальном примени (RTK)»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режимах «Кинематика». «Кинематика в реальном времени (RTK)» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром), 2 разряда в соответствии с Государственной поверочной схемой хтя координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. №2831 и действительное значение которого расположено в диапазоне от 0 до 30.0 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппарату ры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 5 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплу атации.

При использовании контрольной длины базиса, ещё раз измерить эталонным дальномером её значения. Результат измерений не должен отличаться от значения Lfi , полученного до начала съёмки аппарату рой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения Z, (, полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Провести обработку данных с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности

0.95) определяется как сумма систематической и случайной погрешностей по формуле:

А£ = (^—

77

, где

ALf - погрешность измерений j длины базиса в плане/по высоте, мм:

L - эталонное значение j длины базиса в плане/по высоте, мм;

Lt - измеренное поверяемой аппаратурой значение j длины базиса / измерением в плане/по высоте, мм:

п . - число измерений j длины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

т

где т - средняя квадратическая погрешность измерений длины базиса.

Значения абсолютной (при доверительной вероятности 0.95) и средней квадратической погрешностей измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)» не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

  • 7.3.3 Определение абсолютной ногрешности и средней квадратической погрешности измерений длины базиса и режимах «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-РР»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режимах «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-РР» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром), 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831 и действительное значение которого расположено в диапазоне от 0 до 30.0 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 5 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплу атации.

При использовании контрольной длины базиса, ещё раз измерить эталонным дальномером её значения. Результат измерений не должен отличаться от значения L/o, полученного до начала съёмки аппарату рой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения LЛ , полученного до начала съёмки аппарату рой, более чем на величину погрешности, необходимо повторить съёмку аппарату рой заново.

Провести обработку данных с использованием штатного ПО к аппарату ре.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности

0.95) определяется как сумма систематической и случайной погрешностей по формуле:

Тач. г
, где
«у-1

ALf - погрешность измерений j длины базиса в плане/по высоте, мм:

Ly. - эталонное значение j длины базиса в плане/по высоте, мм:

L. - измеренное поверяемой аппарату рой значение j длины базиса / измерением в плане/по высоте, мм:

п. - число измерений j длины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

где т - средняя квадратическая погрешность измерений длины базиса.

Значения абсолютной (при доверительной вероятности 0.95) и средней квадратической погрешностей измерений длины базиса в режимах «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-РР» не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

  • 7.3.4 Определение абсолютной погрешности й средней квадратической погрешности йзминипйй длины базиса и нежйме «Дйффенвнцйальные кодовые йзминиайя (dGNSS)»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGNSS)» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром), 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831 и действительное значение которого расположено в диапазоне от 0 до 30.0 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппарату ры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольной длины базиса, ещё раз измерить эталонным дальномером её значения. Результат измерений не должен отличаться от значения Lh|, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному дальномеру. В случае если измеренная длина отличается от значения L. ,

МП АПМ 101-19 полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппарату рой заново.

Провести обработку данных с использованием штатного ПО к аппарату ре.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности

0.95) определяется как сумма систематической и случайной погрешностей по формуле:

AL. - погрешность измерений j длины базиса в плане/по высоте. мм:

Ljn эталонное значение j длины базиса в плане/по высоте. мм;

- H3Mej^^^i^o^ поверяемой аппаратуроу значение j длины назиса и и змерением е плане/по высоте. мм;

п j - число измерений j хлины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

где /77 - средняя квадратическая погрешность измерений хлины базиса.

Значения абсолютной (при доверительной вероятности 0.95) и средней квадратической погрешностей измерений хдины базиса в режиме «Дифференциальные кодовые измерения (dGNSS)» не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

7.3.5 Определение абсолютнол н средней квадратической погрешностей определения тоондснао и режиме «Автономный»

Определение абсолютной погрешности и средней квадратической погрешности определения координат режиме «Автономный» определяется с помощью имитатора сигналов космических навигационных систем ГЛОНАСС/GPS. Измерения следует выполнять в соответствии с руководством по эксплуатации при моделировании имитатором сигналов условий (сценария) неподвижности аппарату ры.

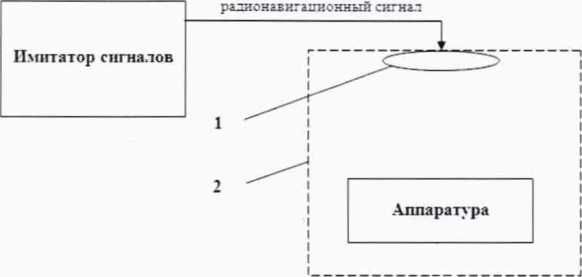

Собрать схему измерений с имитатором сигналов в соответствии с рисунком 1:

Рисунок 1 - Схема измерений

  • 1 - пдрдизлучиющия антенна:

  • 2 - экранированная камера (из состава имитатора сигналов)

Составить сценарий имитации с параметрами. приведенными в таблице 4. Отслеживать значение геометрического фактора PDOP (не должно превышать 4).

Таблица 4

Наименование параметра имитации

Значение параметра имитации

Формируемые спутниковые навигационные сигналы

ГЛОНАСС и GPS (код С/А без SA)

Продолжительность

120 мин.

Количество каналов:

ГЛОНАСС

8

GPS

8

Параметры среды распространения навигационных

сигналов:

тропосфера

отсутствует

ионосфера

присутствует

Координаты в системе координат WGS-84:

- широта

60°00'000000 N

- долгота

030°00'000000 Е

- высота, м

100,00

- высота геоида, м

18,00

Запустить сценарий имитации.

Включить образцы аппаратуры и настроить их на сбор данных (измерений) в необходимом режиме согласно требованиям руководства по эксплуатации. Настроить образцы аппаратуры на выдачу результатов измерений в протоколе NMEA. Осуществить запись измерений в формате NMEA сообщений с частотой 1 Гц в течение 120 минут, при условиях, указанных в таблице 5.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Провести постобработку собранных данных с помощью прикладного ПО на ПК. Абсолютная погрешность измерения вычисляется как сумма систематической и случайной

погрешности по выражению:

п

У 5, —1  'х.г.н

У S

'х.г.н                               1

У         ■

"X.Y.H

Ax.y.h = (                 г ) - 21

П X.Y.H                      ’

n-1

где

&x.y.h " погрешность измерений координат X. Y. H. мм;

50v г н - эталонные значения координат X, Y, Н задаваемые имитатором сигналов, мм;

Six >   - измеренные аппаратурой значения координат X. Y, Н. мм;

.y.h ' число измерений координат X, Y Н.

Примечание.

X ,Y - прямоугольные координаты, полученные преобразованием сферических координат (широта. долгота.) по алгоритму ГОСТ Р 51794-2001 «Системы координат. Методы преобразовании координат определяемых точек»

Средняя квадратическая погрешность определения координат на неподвижном основании определяется по формуле:

где т - средняя квадратическая погрешность измерений координат.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности определения координат в режиме «Автономный» не должно превышать значений, указанных в Приложении А к настоящей методике поверки.

где т - средняя квадратическая погрешность измерений координат.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности определения координат в режиме «Автономный» не должно превышать значений, указанных в Приложении А к настоящей методике поверки.

Таблица 5

Режим измерений

Количество спутников, шт.

Время измерений, мин

Интервал между эпохами, с.

Статика, Быстрая статика. Trimble CenterPoint RTX-PP

от 20 до 60

Кинематика. Кинематика в реальном времени (RTK), Trimble CenterPoint RTX, Дифференциальные кодовые измерения (dGNSS)

> 6

от 0.05 до 0.20*

1

Измерение координат на неподвижном основании (автономный режим)

120

Поверка проводится при устойчивом закреплении поверяемой аппаратуры, открытом небосводе, отсутствии электро-магнитных помех и многолучевого распространения сигнала спутников, а также при хорошей конфигурации спутниковых группировок.

* - после выполнения инициализации или достижения сходимости

8 Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями.

  • 8.2. При положительных результатах поверки аппаратура признается годной к применению и оформляют свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 8.3. При отрицательных результатах поверки аппаратура признается непригодной к применению и оформляют извещение о непригодности установленной формы с указанием основных причин.

8.4 В случае приме нения ншюяетуры длю работ, не гр ебующих использования всех режимов измерений при периодической поверке по письменному заявлению владельца СИ допускается поверка аппаратуры по сокращенному числу режимов измерений с обязательным указанием в «Свидетельстве о поверке» информации об объеме проведенной поверки.

Руководитель отдела ООО «Автопрогресс - М»

К.А. Ревин

Приложение А

(Обязательное)

Метрологические характеристики

Таблица А.1 Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины базиса, м

0-30000

Границы допускаемой абсолютной погрешности измерений длины базиса” (при доверительной вероятности 0.95). мм. в режимах:

  • - «Статика». «Быстрая статика»:

  • - в плане

  • - по высоте

  • - «Кинематика». «Кинематика в реальном времени (RTK)»:

  • - в плане

  • - по высоте

  • - «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP»2':

  • - в плане

  • - по высоте

  • - «Дифференциальные кодовые измерения (dGNSS)»:

  • - в плане

  • - по высоте

±2 -(3.0 + 0,5- 10-6 -D) ±2 -(5,0 + 0,5-10-* • D)

±2 -(8 + l-10’6-D)

±2-(15 + МО*-D)

±60

±140

±2 • (250+ МО'*- D) ±2-(500 + МО'6-D), где D - длина измеряемого базиса в мм

Границы допускаемой абсолютной погрешности измерения координат (при доверительной вероятности 0.95). мм. в реж'име - «Автономный»:

  • - в плане

  • - по высоте

±9000 ±15000

Допускаемая средняя квадратическая погрешность измерений длины базиса” мм. в режимах:

  • - «Статика», «Быстрая статика»:

  • - в плане

  • - по высоте

  • - «Кинематика». «Кинематика в реальном времени (RTK)»:

  • - в плане

  • - по высоте

  • - «Trimble CenterPoint RTX», «Trimble CenterPoint RTX-PP»2':

  • - в плане

  • - по высоте

  • - «Дифференциальные кодовые измерения (dGNSS)»:

  • - в плане

  • - по высоте

3.0 + 0,5-1 O-6 - D 5.0 + 0,5-1 О* - D

8+ 1-10-*- D

15 + МО-*- D

30

70

250+ 1-1 О* - D

500+ НОЛ d, где D - длина измеряемого базиса в мм

Допускаемая средняя квадратическая погрешность измерения координат, мм. в режиме:

- «Автономный»:

  • - в плане

  • - по высоте

4500

7500

- при длине базиса от 0 до 30 км

2) - на суше, с использованием источника дифференциальных поправок Trimble CenterPoint RTX

www.rusgeocom.ru

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
