Методика поверки «СОЕИ Республики Беларусь. Регистраторы цифровые VR» (МП.ВТ.185-2002)

цсмс» Яковлев г.

« 27

А.Л. Свирский 01________2008 г.

Система обеспечения единства измерений Республики Беларусь

Методика поверки

МП.ВТ.185 -2008

РАЗРАБОТАНО

Главный инженер

ООСГк'НПЦ «Европрибор»

Н.М. Савицкий

« 18 »  \  01        2008 г.

Содержание

Вводная часть...............................................................................................

• 1 Операции поверки....................................................................................

• 2 Средства поверки................................................................

• 3 Требования к квалификации поверителей............................................

• 4 Требования безопасности......................................................

• 5 Условия поверки.......................................................................................

• 6 Подготовка к поверке...............................................................................

• 7 Проведение поверки.................................................................................

• 8 Оформление результатов поверки..........................................................

Приложение А Схемы подключения регистраторов при определении основной погрешности.................. ........................................

Приложение Б Протокол поверки..............................................

Лист регистрации изменений....................................................

Настоящая методика поверки распространятся на регистраторы цифровые VR ТУ BY 390171150.003-2008 (в дальнейшем регистраторы), предназначенные для измерения и регистрации входных электрических сигналов постоянного тока, напряжения постоянного тока или сопротивления (далее входной сигнал) и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал регистраторов составляет 12 месяцев.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта методики поверки	Обязательность проведения операции при
  		первичной поверке	эксплуатации и хранении
  1 Внешний осмотр	7.1	Да	Да
  2 Опробование	7.2	Да	Да
  3 Проверка электрической прочности изоляции	7.3	Да	Нет
  4 Проверка сопротивления изоляции	7.4	Да	Да
  5 Определение основной погрешности измерения входных сигналов	7.5	Да	Да
  6 Определение основной погрешности ЦАП	7.6	Да	Да

• 1.2 По требованию потребителя допускается определение основных погрешностей измерительных каналов проводить для конкретной конфигурации регистратора.

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2. Таблица 2

  Наименование операции	Номер пункта методики поверки	Наименование эталонов или вспомогательных средств измерений, метрологические и (или) основные технические характеристики
  1	2	3
  1 Внешний осмотр	7.1	Визуально
  2 Опробование	7.2 .	То же, что 7.5
  3 Проверка электрической прочности изоляции	7.3	Установка пробойная универсальная УПУ-10, максимальное выходное напряжение 10 кВ, погрешность ±4 %
  4 Проверка сопротивления изоляции	7.4	Мегаомметр Ф44101, выходное напряжение 500 В, кл.1,5
  5 Определение основной погрешности измерения входных сигналов	7.5	Калибратор программируемый П-320, постоянный ток до 100 мА, погрешность ±(0,11к+1) мкА; напряжение постоянного тока до 1000 В, погрешность ±(0,04-Uk±5) мВ
  		Калибратор многофункциональный портативный Метран-510-ПКМ-А, измерение силы постоянного тока ±(0-5) мА, ±(0-22) мА, погрешность (0,0075 %±0,25 мкА), (0,0075% ± 1 мкА); воспроизведение силы постоянного тока (0-5) мА; (0-25) мА, погрешность (0,0075 %±0,25 мкА), (0,0075% ± 1 мкА); измерение напряжения постоянного тока ±(0-100) мВ, ±(0,1-1) В, ±(1-11) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %±0,05 мВ, 0,0075 %+0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1 -1) В, (1-5) В, погрешность 0,0075 % ± 5 мкВ, 0,0075 %± 0,05 мВ, 0,0075 %±0,25 мВ    ■

  			/				Лист
  3	Зам	МЮЖК.05-2012				МП.ВТ.185 -2008	3
  Изм	Лист	N докум. /	Поди.	Дат.

Продолжение таблицы 2

• 2.2 Все средства измерений, применяемые при поверке должны быть поверены (атте

стованы) и иметь действующее свидетельство о поверке (аттестации) или оттиски повери-тельных клейм.        .

• 2.3 Допускается применение других средств измерений с метрологическими характеристиками, обеспечивающими измерения с требуемой точностью.

• 3.1 К проведению измерений при поверке допускаются лица, прошедшие специальное обучение и имеющие квалификацию поверителя.

• 3.2 Поверку должен выполнять персонал, прошедший инструктаж по технике безопасности, имеющий необходимую подготовку для работы со средствами измерений и используемыми эталонами.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, оговоренные в эксплуатационной документации на регистраторы и применяемые средства измерений.

• 4.2 К работе с регистраторами допускаются лица, изучившие эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

• 4.3 Монтаж электрических соединений должен производиться в соответствии с ГОСТ 12.3.019-80 и «Правилами устройства электроустановок» (раздел VII).

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха должна быть (20±5) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа;

- напряжение питания в соответствии с таблицей 3;

■      .                                                                               '                                   О' 1ЕЛ

• - вибрация, тряска, удары, магнитные поля, кроме земного, влияющие на работу регистраторов, должны отсутствовать.

• 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:            .

• - проверить наличие действующих свидетельств о поверке (аттестации), оттисков по

' верительных клейм на средствах измерений;

.- собрать схему согласно приложения А;

• - подготовить эталоны и вспомогательные средства измерений в соответствии с их технической документацией;

• - выдержка регистраторов при температуре по 5.1 должна быть не менее 4 ч;

• - выдержка регистраторов перед началом поверки после включения питания должна быть не менее 2 ч;

• - проверить конфигурацию регистратора;

• - при поверке регистраторов с входными сигналами от термопар для измерения температуры свободных концов термопары необходимо:

отключить регистратор от сети питания;

извлечь модуль из корпуса регистратора, положить его на горизонтальную поверхность и подключить с помощью переходной платы МЮЖК.201112.010 к регистратору;

установить измерительную часть эталонного термометра непосредственно над пластмассовым корпусом клеммного разъема (ртутный термометр располагать горизонтально продольной оси модуля); .

термостатировать место установки пористым упаковочным материалом, оставив электронную часть измерительного модуля свободной;

выдержать регистратор во включенном состоянии не менее 2 ч (изменение температуры эталонного термометра за последние 15 мин должно быть не более 0,2 °C);

показания эталонного термометра использовать как температуру свободных концов. Допускается определять температуру свободных концов с помощью эталонной термопары по СТБ ГОСТ Р 8.585-2004 согласно схемы рисунка А.4 приложения А;

Допускается определять температуру свободных концов следующим образом:

• - термозонд для компенсации температуры холодного спая термопар (из комплекта калибратора Метран-510-ПКМ-А) подключить к минусовому контакту клеммной колодки (G_n) регистратора совместно с проводом калибратора Метран-510-ПКМ-А, воспроизводящего выходные сигналы термопар;

• - для подключения калибратора Метран-510-ПКМ-А и термозонда для компенсации температуры холодного спая термопар использовать только провода из комплекта калибратора Метран-510-ПКМ-А (медные).

• - поверка регистраторов может проводиться как автономно, так и с использованием, ПК с установленным программным обеспечением Observer I или Observer 11.

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие регистраторов следующим требованиям:

• - комплектность должна соответствовать, указанной в эксплуатащюнйрй документации;

• - регистраторы не должны иметь механических повреждений, ухудшающих вгien i н и й вид;

• - надписи и обозначения на регистраторах должны быт^ чёткий и _г,соответствовать

требованиям эксплуатационной документации.                             '

• 7.2 Опробование                                                               •

  • 7.2.1 При опробовании включить регистратор, при этом должны произойти загрузка встроенного ПО и загореться экран графического LCD-дисплея. Плавно изменяя значение входного сигнала, проверить возможность установки диапазона измерений входного сигнала,

Результаты опробования считаются удовлетворительными, если при увеличении значения входного сигнала, показания регистратора увеличиваются, а при уменьшении - уменьшаются в пределах установленного диапазона.

• 7.3 Проверка электрической прочности изоляции

  • 7.3.1 Регистратор проверяют в выключенном состоянии. Испытательное напряжение следует повышать плавно в течение 5 -10 с, но не более 30 с.

Значения испытательного напряжения для различных цепей регистратора указаны в таблице 4.

Таблица 4    ■   \    '

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин. Затем напряжение снижают до нуля, после чего испытательную установку отключают.

Регистратор считается годным, если во время проверки отсутствовали пробой и поверхностное перекрытие изоляции.                                                     .

• 7.4 Проверка сопротивления изоляции

  • 7.4.1 Отсчет показаний производят по истечении 1 мин после приложения напряжения 500 В постоянного тока между соединенными вместе контактами испытуемой цепи и корпусом или соединенными вместе контактами другой цепи в соответствии с таблицей 4.

Регистратор считается годным, если сопротивление изоляции между цепями не менее 20 МОм.                                               .                                •

• 7.5 Определение основной погрешности регистраторов

  • 7.5.1 Основную погрешность следует определять не менее чем при пяти значениях , входного сигнала, достаточно равномерно распределенных в диапазоне измерений.

  • 7.5.2 Основную приведенную погрешность у_вх по входу определяют как отношение разности между измеренным регистратором значением входного сигнал и действительным значением входного сигнала, измеренным эталонным средством измерений к нормирующему значению входного сигнала.

  • 7.5.3 Основную приведенную погрешность у_вх, % по входу определяют по формуле

у_вх =(А_И - А_э)/N • 100,                   (1)

где Аи - измеренное регистратором значение входного сигнала, мА (В);

N - нормирующее значения входного сигнала, соответствующее верхнему значению диапазона измерений входного сигнала, мА (В).

Аэ - действительное значение входного сигнала, измеренное эталонным средством измерений, мА (В) в точках поверки, приведенных в таблице 5.

. 7.5.4 Основную абсолютную погрешность А, °C определяют, как разность между измеренным регистратором значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений

А= А„ - А_э,                                    (2)

где А_и - измеренное регистратором значение входного сигнала, °C;                   .

А_э - действительное значение входного сигнала в поверяемой точке, определяемое по эталонному средству измерений, °C.

Для регистраторов с входными сигналами от термосопротивлений значения А_э - по ГОСТ 6651-94.

Для регистраторов с входными сигналами от термопар значения А_э, соответствующие входному напряжению U_BX, В, имитирующему ЭДС термопары рассчитать по формуле

.             .        U_BX — Е(Тр,о) ■ Е(Тс,о),                                (3)

где Е(Тр,₀)- табличное значение ЭДС термопары по СТБ ГОСТ Р 8.585-2004, соответствующее измеряемой температуре Т_р, мВ;

• Е(тс,о) - табличное значение ЭДС термопары по СТБ ГОСТ Р 8.585-2004, соответствующее температуре свободных концов Т_с, мВ.

• 7.5.5 Регистратор считается годным, если основная погрешность не превышает . значений, приведенных в таблице 6.

  			Z
  3	Зам	МЮЖК.05-2012		км.
  Изм	Лист	N докум.'	^Подп.	Дат.

  Лист



7.6 Определение основных погрешностей ЦАП

• 7.6.1 Основную погрешность следует определять не менее чем при пяти значениях выходного сигнала, достаточно равномерно распределенных в диапазоне изменения.

Поверку проводить при максимальном сопротивлении нагрузки для регистраторов с выходным сигналом постоянного тока или минимальном сопротивлении нагрузки для регистраторов с выходным сигналом напряжения постоянного тока.

• 7.6.2 Основную приведенную погрешность у_вых по выходу определяют как отношение разности между измеренным регистратором значением выходного сигнала и действительным значением выходного сигнала, измеренным эталонным средством измерений к нормирующему значению выходного сигнала.

• 7.6.3 Основную приведенную погрешность у_вых, % по выходу определяют по формуле

где А_и - измеренное регистратором значение выходного сигнала, мА (В);

N - нормирующее значение выходного сигнала, соответствующее верхнему значению диапазона изменений выходного сигнала, мА (В).

А_э - действительное значение выходного сигнала, измеренное эталонным средством измерений, мА (В), в точках поверки приведенных в таблице 7.

Таблица 7

7.6.4 Регистратор считается годным, если основная погрешность не превышает значений, приведенных в таблице 8.

Таблица 8

• 8.1 Результаты поверки регистратора оформляются протоколом, приведенным в приложении Б.

• 8.2 При положительных результатах первичной поверки в паспорте на регистратор производится запись о годности к применению, ставится оттиск поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку, регистратор пломбируется навесной пломбой. При положительных результатах периодической поверки выписывается свидетельство о поверке, ставится оттиск поверительного клейма, пломбируется навесной пломбой.

8.2.1 Результаты поверки регистратора, сконфигурированного под конкретные входные и выходные сигналы, указываются при первичной поверке в паспорте на регистратор, при периодической поверке - на обратной стороне свидетельства о поверки.

• 8.3 При отрицательных результатах поверки регистратор бракуют и запрещают к дальнейшему применению. На регистратор выдается извещение о непригодности с указанием причин брака, оттиск поверительного клейма гасят.



Приложение А

(обязательное)

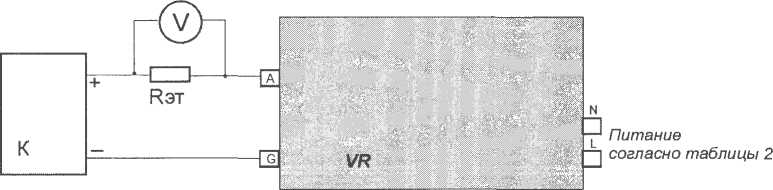

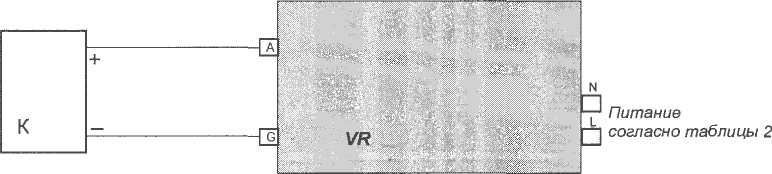

Схема подключения приборов при определении основной погрешности

МЮЖК.04-2011

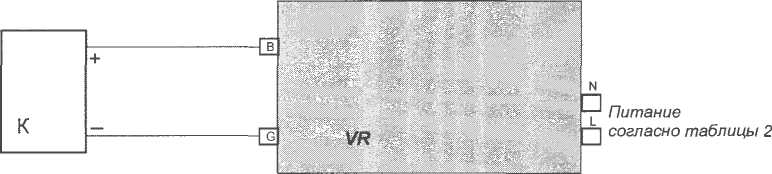

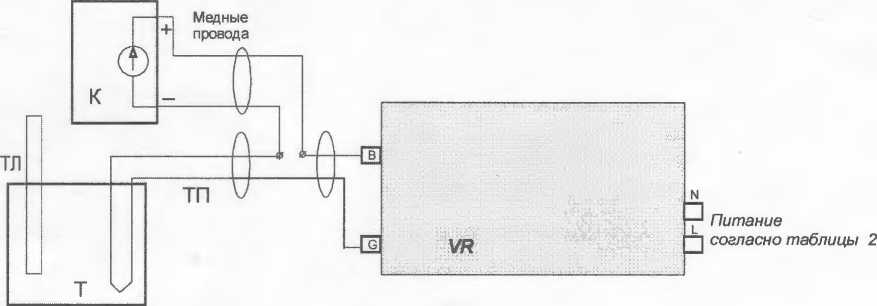

К - компаратор РЗООЗ;

Rot - катушка сопротивлений эталонная;

VR- регистратор

ТП - термопара по СТБ ГОСТ Р 8.585-2004, соответствующая исполнению регистратора; ТЛ - термометр эталонный;

Т - термостат

Рисунок А.4 - Схема подключения приборов при определении основной погрешности регистраторов с входными сигналами от термопар

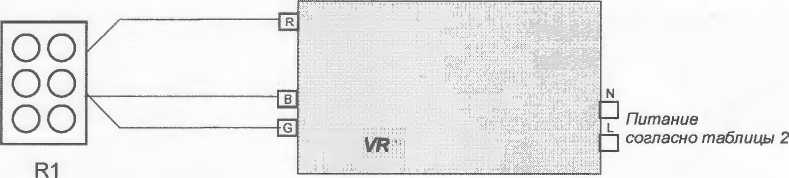

R1 - магазин сопротивлений;

VR- регистратор

Рисунок А. 5 - Схема подключения приборов

при определении основной погрешности регистраторов с входными сигналами от термосопротивлений, подключенных по трехпроводной линии связи

Питание

согласно таблицы 2

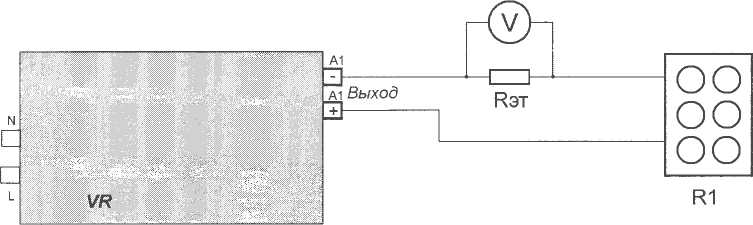

R1 - магазин сопротивления;

V - вольтметр В7-72;

Яэт - катушка сопротивления эталонная РЗЗ1 100 Ом;

VR- регистратор.

Рисунок А. 6 - Схема подключения приборов при определении основной погрешности регистраторов с диапазоном изменения выходных сигналов постоянного тока от 4 до 20 мА, от 0 до 20 мА

Питание

согласно таблицы 2

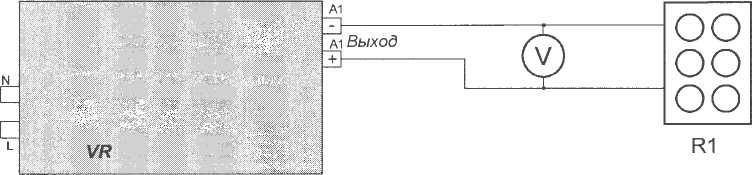

R1 - магазин сопротивления;

V- вольтметр В7-72;

VR - регистратор.

Рисунок А. 7 - Схема подключения приборов при определении основной погрешности регистраторов с диапазоном изменения выходных сигналов напряжения постоянного тока от 0 до 5 В, от 1 до 5 В; от 0 до 10 В

Приложение Б

(обязательное) Протокол поверки Регистратор цифровой VR________________________

Дата поверки: «_____»             200 г. Заводской номер______________________

Изготовитель: ООО «НПЦ « Европрибор», г. Витебск, Республика Беларусь

Используемые средства поверки:

Условия проведения поверки:

• - температура окружающего воздуха                    °C;

• - относительная влажность окружающего воздуха         %;

• - атмосферное давление                               кПа;

• - напряжение питания

Таблица Б.1

7.5 Определение основной погрешности измерения входных сигналов Канал _____________

7.6 Определение основной погрешности ЦАП Канал _____________

Результат поверки:

Подпись поверителя
