УТВЕРЖДАЮ

директор гресс - М»

А. С. Никитин

апреля 2016 г.

ИЗМЕРИТЕЛИ РАССТОЯНИЙ

КС-СНМ-600А, КС-СНМ-600Е

МЕТОДИКА ПОВЕРКИ

МП АПМ 27-16

г. Москва

2016 г.

Настоящая методика поверки распространяется на измерители расстояний КС-СНМ-600Л. КС-СНМ-600Е (далее - измерители), производства ООО «Комплект-Сервис», г. Москва, и устанавливает методы и средства их первичной и периодической поверки.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице I.

Таблица 1

п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверки

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование,                проверка

работоспособности функциональных режимов, идентификация программного обеспечения

7.2

Да

Да

3

Определение метрологических характеристик

7.3

-

-

3.1

Определение диапазона измерений и относительной погрешности измерений расстояний до провода диаметром 10 мм

7.3.1

Да

Да

3.2

Определение диапазона измерений и относительной погрешности измерений до провода диаметром 25 мм

7.3.2

Да

Да

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование этатонов. вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3

Дальномер лазерный Leica Disto D210 (per. № 50417-12)

Штатив

Вспомогательный экран

7.3.1

Имитатор провода диаметром 10 мм

7.3.2

Имитатор провода диаметром 25 мм

Примечание - / определение метрологи настоящей методики.

опускается применять другие средства поверки, обеспечивающие ческих характеристик с точностью, удовлетворяющей требованиям

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с измерителями.

4 Требования безопасности

При проведении поверки должны быть обеспечены и соблюдены требования безопасности, указанные в эксплуатационных документах на средство измерений.

5 Условия поверки
  • 5.1 Поверка измерителей может быть проведена в полевых или лабораторных условиях.

При проведении поверки в лабораторных условиях должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды, °C                                           (20±5)

  • - относительная влажность воздуха, %, не более                                      80

  • - атмосферное давление, мм рт. ст. (кПа)                                        630...800

(84,0... 106,7)

  • - изменение температуры окружающей среды во время поверки. °С/ч. не более          2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра, колебаний вспомогательного экрана и при температуре окружающей среды от плюс 5 до плюс 25 °C.

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - измеритель и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией:

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие измерителя следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики измерителя;

  • - наличие маркировки и комплектность согласно требованиям эксплуатационной документации на измеритель;

Если перечисленные требования не выполняются, измеритель признают непригодным к применению, дальнейшие операции поверки не производятся.

7.2 Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения
  • 7.2.1 При опробовании должна быть установлена работоспособность измерителя в соответствии с руководством по эксплуатации.

  • 7.2.2 Проверка идентификационных данных встроенного программного обеспечения (далее - ПО) производится через интерфейс пользователя путем включения измерителя.

На дисплее измерителя в первые секунды после включения будет отображен номер версии ПО.

Данные, полученные по результатам идентификации ПО. должны соответствовать таблице 3.

Таблица 3

Модификация измерителя

КС-СНМ-600А

КС-СНМ-600Е

Номер версии (идентификационный номер ПО), не ниже

600А

600Е

Если перечисленные требования не выполняются, измеритель признают непригодным к применению, дальнейшие операции поверки не производят.

7.3 Определение метрологических характеристик

При определении диапазона измерений и относительной погрешности измерений расстояний необходимо соблюдать следующие условия:

  • - испытательная площадка - ровная поверхность размером не менее (23 *8) м, свободная от посторонних предметов, способных вызвать нежелательное отражение ультразвукового сигнала:

  • - дальномер лазерный и измеритель закрепляются на штативе на высоте (1.7-2) м для проведения измерений дальности в горизонтальном направлении таким образом, чтобы передняя плоскость конуса измерителя и верхняя панель дальномера лазерного, на которой расположена линза, находились в одной плоскости: в результате плоскость конуса излучателя измерителя будет расположена на том же расстоянии до измеряемого объекта, что и верхняя панель дальномера лазерного:

  • - измерения расстояний дальномером лазерным выполнять в режиме измерений от верхней панели дальномера, на которой расположена линза:

  • - при измерении расстояний дачьномером лазерным до трубы имитатора провода на трубу устанавливается вспомогательный экран, центр которого должен находиться непосредственно на трубе, на одной высоте с линзой дальномера лазерного: место установки вспомогательного экрана на трубе целесообразно отметить для удобства последующих установок; при измерении расстояний наводить луч дальномера лазерного в центр вспомогательного экрана, при этом допустимое отклонение луча дальномера лазерного от центра вспомогательного экрана по горизонтами и вертикали не должно превышать 1 % от измеряемого расстояния:

  • - для определения высоты установки экрана необходимо поставить штатив рядом с имитатором провода и закрепить экран на имитаторе таким образом, чтобы центр экрана находился на одном уровне с фокусирующей линзой дальномера, центр экрана должен быть располож ен непосредственно на трубе имитатора;

  • - при измерении расстояний измерителем вспомогательный экран необходимо снять с имитатора провода;

  • - при измерении расстояний вне помещения в солнечную погоду, во избежание длительного воздействия прямых солнечных лучей на датчик температуры, измеритель рекомендуется закреплять, ориентируя его головную часть в направлении от солнца, на штативе горизонтально с помощью оснастки.

7.3.1 Определение диапазона измерений и относительной погрешности измерений расстояний до провода диаметром 10 мм
  • 7.3.1.1 Диапазон измерений расстояний определяется путем сличения с этатонным дальномером лазерным. Необходимо провести многократно, не менее 10 раз, измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого измерителя, включая нижний и верхний пределы измерений.

Проверка диапазона измерений расстояний производится в следующей последовательности:

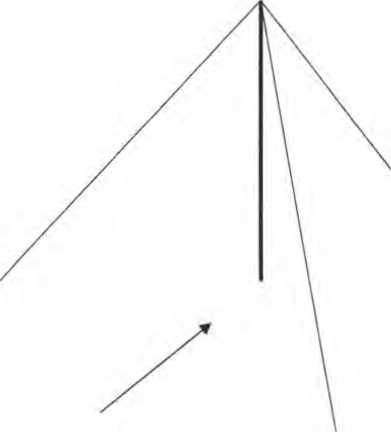

  • 1. На испытательной площадке установить имитатор провода (Рисунок 1).

Рисунок 1 - Имитатор провода

В качестве имитатора провода используется вертикатьная труба длиной 3 м, диаметром (10 - 12) мм. толщиной стенки (1 - 1,5) мм. материал - сталь или алюминиевый сплав Д16Т. Для фиксации трубы применяются три оттяжки шнуром диаметром (2 - 3} мм. Направление измерения расстояний показано стрелкой (Рисунок 1).

Средства крепления к поверхности не должны быть громоздкими, во избежание отражений ультразвука. Возможно крепление оттяжки при помощи груза, в качестве которого может служить строительный кирпич.

  • 2. Закрепить на штативе эталонный дальномер лазерный и измеритель на высоте (1,7-2) м.

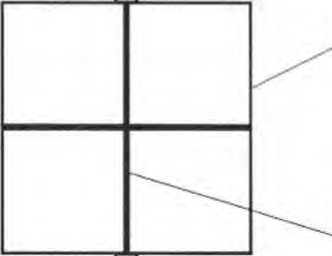

  • 3. Закрепить на имитаторе провода вспомогательный экран щит из картона, пластика, металла или т.п. размером (0.2x0,2) м и толщиной (1 - 3) мм. с нанесенными на него перпендикулярными линиями, точка пересечения которых находится в геометрическом центре экрана (Рисунок 2).

    Имитатор провода

    Вспомогательный экран

    Разметка

Рисунок 2 - Расположение экрана на имитаторе провода

  • 4. Установить штатив от имитатора провода на расстоянии, действительное значение которого расположено в заявляемом диапазоне измерений расстояний поверяемого измерителя.

  • 5. Навести луч эталонного дальномера лазерного на центр вспомогательного экрана.

  • 6. Снять вспомогательный экран и выполнить измерение при заданном расстоянии поверяемым измерителем.

Результаты измерений расстояний вносят в протокол поверки, форма которого приведена в Приложении 1 к настоящей методике поверки.

  • 7.3.1.2   Определение относительной погрешности измерений расстояний

осуществляется в процессе обработки результатов проведенных измерений по формуле: где у - относительная погрешность измерения расстояний, %;

Х-(£ + В)

(L + S)

■ 100,

(1)

X - показание поверяемого измерителя, м;

L - показание этатонного дальномера лазерного, м:

В - поправка, равная 0.12 м для измерителя КС-СНМ-600А и равная 0,055 м для измерителя КС-СНМ-600Е.

За окончательный результат принять наибольшее полученное значение. Полученное значение относительной погрешности измерений расстояний не должно превышать:

±2% - для измерителя КС-СНМ-600А;

±1,5% - для измерителя КС-СНМ-600Е.

7.3.2 Определение диапазона измерений и относительной погрешности измерений расстояний до провода диаметром 25 мм
  • 7.3.1.1 Диапазон измерений расстояний определяется путем сличения с дальномером лазерным. Необходимо провести многократно, не менее 10 раз. измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого измерителя, включая нижний и верхний пределы измерений.

Проверка диапазона измерений расстояний производится в следующей п оследо вател ьности:

  • 1. На испытательной площадке установить имитатор провода (Рисунок 1).

В качестве имитатора провода используется вертикальная груба длиной 3 м. диаметром (25 - 27) мм. толщиной стенки (1 - 1.5) мм. материал - сталь или алюминиевый сплав Д16Т. Для фиксации трубы применяются три оттяжки шнуром диаметром (2 - 3) мм.

  • 2. Закрепить на штативе эталонный дальномер лазерный и измеритель на высоте (1,7-2)м.

  • 3. Закрепить на имитаторе провода вспомогательный экран (Рисунок 2).

  • 4. Установить штатив от имитатора провода на расстоянии, действительное значение которого расположено в заявляемом диапазоне измерений расстояний поверяемого измерителя.

  • 5. Навести луч эталонного дальномера лазерного на центр вспомогательного экрана.

  • 6. Снять вспомогательный экран и выполнить измерение при заданном расстоянии поверяемым измерителем.

Результаты измерений расстояний вносят в протокол поверки, форма которого приведена в Приложении 1 к настоящей методике поверки.

  • 5.3.2.2   Определение относительной погрешности измерений расстояний осуществляется в процессе обработки результатов проведенных измерений по формуле (1).

За окончательный результат принять наибольшее полученное значение. Полученное значение относительной погрешности измерений расстояний не должно превышать:

±2% - для измерителя КС-СНМ-600А:

±1,5% - для измерителя КС-СП М-600Е.

Если требование по любому из пунктов 7.3 не выполняется, измеритель признают непригодным к применению, дальнейшие операции поверки на любом из этапов не производят.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2 При положительных результатах поверки, измеритель признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или поверителыюго клейма.

  • 8.3 При отрицательных результатах поверки, измеритель признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела ООО «Автопрогресс - М»

В. А. Лапшинов

При ложение (рекомендуемое)

Форма протокола поверки

Протокол поверки №______«_____»_______ 201___г. измеритель расстояний_____________зав. №____________

Условия поверки: давление______кПа; влажность ______%; температура, °C: до начала измерений_______, в конце

измерений_____________________

Результаты внешнего осмотра:_____соответствует. Результаты опробования:____соответствует.

Показания эталонного дальномера лазерного1

Li

l2

L3

Показания поверяемого измерителя-1

X!

Xi

Хз

Относительная погрешность измерений3

Yi

yi

Уз

” - Li, L?, Lj - значения расстояния до трубы имитатора, измеренные эталонным дальномером лазерным;

21 - Xi, Х2, Хз - значения расстояния до трубы имитатора, измеренные поверяемым измерителем;

3> - yi, Y2, уз - относительная погрешность измерений расстояния до трубы имитатора, установленной на Li, Li, L3 метров соответственно.
