ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

гос... X X

ЛИ*®

'■ ■ . _

Заместитель директора по

А. С. Тайбинский

« 7 » февраля 2017 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСПзс-1000, РВСПзс-2000, РВСПзс-3000

МЕТОДИКА ПОВЕРКИ

МП 0469-7-2016

Начальщ1к/НИО-7

_____Кондаков А.В.

Тел./Я

Т..../^4^272-62-75; 272-54-55

Казань 2017 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»              7 февраля 2017 г.

3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 38

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

ПРИЛОЖЕНИЕ Д

ПРИЛОЖЕНИЕ Е

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСПзс-1000, РВСПзс-2000, РВСПзс-3000. Методика поверки

МП 0469-7-2016

ГОСТ Р 12.4.290-2013 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический с защитной стенкой: Стальной сосуд, включающий в себя внутренний основной резервуар, состоящий из цилиндрической стенки, стационарной кровли, понтона и наружного защитного резервуара.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 С°.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтепродуктом до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

С ИНСТРУКЦИЯ. ГСП. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ С ЗАЩИТНОЙ СТЕНКОЙ РВСПзс-1 ООО, РВСПзс-2000, ___________________________________________РВСПзс-3000. МЕТОДИКА ПОВЕРКИ. МП 0469-7-2016___________________________________

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку резервуара проводят геометрическим методом.

      • 4.1.1 При геометрическом методе поверки резервуара вместимость первого пояса определяют по результатам измерений длины наружной окружности, толщины стенки и высоты первого пояса.

      • 4.1.2 Вместимости вышестоящих поясов определяют по результатам измерений радиальных отклонений образующих от вертикали, толщин стенок и их высот.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуаров

Длина окружности первого пояса, %

± 0,022

Высота пояса, мм

±5

Расстояние от стенки резервуара до нити

± 1

отвеса, мм

Толщина стенок (включая слой покраски),

±0,2

мм

Объем внутренних деталей, м3

± (0,005 - 0,025)

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,20%.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки
  • 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 100 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

    • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

    • 5.2.1.4 Толщиномер ультразвуковой с диапазоном измерений 0,6 - 30 мм и пределами допускаемой погрешности ± 0,1 мм по [1].

    • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

    • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

    • 5.2.1.7 Нивелир с рейкой по ГОСТ 10528.

    • 5.2.1.8 Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм (черт. 3) по ГОСТ 166.

    • 5.2.1.9 Теодолит оптический с ценой деления микроскопа 2 (угловые секунды) по ГОСТ 10529

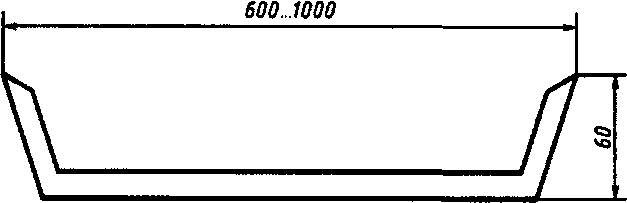

    • 5.2.1.10 Скоба (рисунок А.1).

    • 5.2.1.11 Магнитный держатель (рисунок А.2).

    • 5.2.1.12 Отвес с грузом каретки (рисунок А.2).

    • 5.2.1.13 Каретка измерительная (рисунок А.З или рисунок А.4).

    • 5.2.1.14 Приспособление для подвески каретки (рисунок А.2).

    • 5.2.1.15 Упорный угольник 90°.

  • 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы.

  • 4.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

  • 5 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 5.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

    • 5.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

  • 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 6.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

    • 6.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

    • 6.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

ИНСТРУКЦИЯ. ГСИ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ С ЗАЩИТНОЙ СТЕНКОЙ РВСПзс-ЮОО, РВСПзс-2000, [

___________________________________РВСПзс-3000. МЕТОДИКА ПОВЕРКИ. МП 0469-7-2016_____________________________________|

  • 6.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 6.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3 - по ГОСТ 12.1.005-88.

  • 6.6 Измерения параметров резервуара во время грозы категорически запрещены.

  • 6.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 6.8 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 6.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 6.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7 УСЛОВИЯ ПОВЕРКИ

При поверке соблюдают следующие условия:

  • 7.1 Температура окружающего воздуха (20 ±15) °C.

  • 7.2 Скорость ветра - не более 10 м/с.

  • 7.3 Состояние погоды - без осадков.

  • 7.4 Резервуар при первичной поверке должен быть порожним. При периодической и внеочередной поверках в резервуаре с плавающим покрытием может находиться жидкость до минимально допустимого уровня, установленного в технологической карте резервуара.

  • 7.5 При наличии жидкости в резервуаре для нефтепродукта при его поверке (периодической или внеочередной) допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.9 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами ее измерений в предыдущей поверке составляет не более 0,1 %. В этом случае вместимость резервуара должна быть определена, начиная с исходного уровня или с уровня, соответствующего всплытию плавающего покрытия, до уровня, соответствующего полной вместимости резервуара.

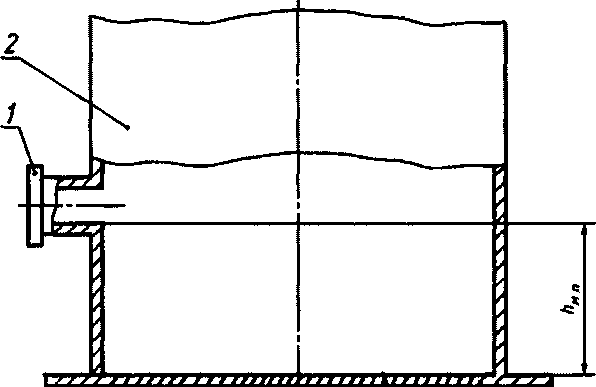

Примечание - Вместимость «мертвой» полости резервуара для нефтепродуктов, образующих парафинистые отложения, при проведении периодической и внеочередной поверок допускается принимать равной ее вместимости, полученной при первичной поверке резервуара или полученной при периодической поверке резервуара после его зачистки.

  • 8 ПОДГОТОВКА К ПОВЕРКЕ

8 Л При подготовке резервуара к поверке проводят следующие работы:

  • 8.1.1 Проверяют на месте соответствие конструкции и внутренних деталей резервуара технической документации на него.

  • 8.1.2 Проверяют состояние наружной поверхности стенки резервуара (на отсутствие деформаций стенки, загрязнений, брызг металлов, наплывов, заусенцев; на наличие необходимых арматуры и оборудования; исправность лестниц и перил) для возможности проведения наружных измерений.

  • 8.1.3 Проверяют состояние отмостки резервуара (отсутствие трещин и целостность). Если проводят измерения внутренних параметров резервуара.

  • 9 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

9.1 Измерения длины окружности первого пояса
  • 9.1.1 Длину окружности £н измеряют на отметке высоты:

  • - равной 74 высоты первого пояса, если высота пояса находится в пределах от 1500 до 2250 мм;

  • - равной 8/i5 высоты первого пояса, если высота пояса составляет 3000 мм.

При наличии деталей, мешающих измерениям, допускается уменьшать высоту на величину до 300 мм от отметки 3Д или8/|5 высоты первого пояса.

  • 9.1.2 Перед измерением длины окружности на высоте, указанной в 9.1.1, через каждые 5 м наносят горизонтальные отметки на стенке резервуара.

  • 9.1.3 По нанесенным отметкам рулетку прикладывают к стенке резервуара.

  • 9.1.4 Начальную точку измерений длины окружности выбирают на стенке резервуара и отмечают двумя взаимно перпендикулярными штрихами при помощи чертилки, толщина лезвия которой не более 0,5 мм.

  • 9.1.5 Начало ленты рулетки укладывают нижней кромкой по горизонтальному штриху и начальную отметку шкалы рулетки совмещают вертикальным штрихом начальной точки измерений на стенке резервуара.

  • 9.1.6 При измерениях лента рулетки должна быть натянута, плотно прилегать к стенке резервуара, не перекручиваться и лежать нижней кромкой на горизонтальных штрихах.

  • 9.1.7 Натяжение рулетки осуществляют при помощи динамометра усилием:

(100 ± 10) Н - для рулеток длиной 10 м и более;

(10 ± 1) Н - для рулеток длиной 1 - 5 м.

Для рулеток с желобчатой лентой - без натяжения.

  • 9.1.8 После создания необходимого натяжения против конечной отметки шкалы рулетки на стене резервуара отмечают вертикальный штрих, а по нижней кромке ленты -горизонтальный.

  • 9.1.9 Последующие укладки рулетки проводят в том же порядке.

  • 9.1.10 При измерениях следят, чтобы начало шкалы рулетки совпало с конечным штрихом предыдущей укладки.

  • 9.1.11 Длину окружности £н измеряют не менее двух раз.

  • 9.1.12 Начальную точку второго измерения смещают по горизонтали от начала первого не менее чем на 500 мм.

  • 9.1.13 Относительное расхождение между результатами двух измерений длины окружности 8ГН, %, рассчитываемое по формуле

8LH = 2- Lk1■ -100%                           (1)

Н      ^Н1+^Н2

должно находиться в пределах ± 0,01 %.

  • 9.1.14 При расхождении, превышающем указанное в 9.1.13, измерения следует повторять до получения двух последовательных измерений, удовлетворяющих условию 9.1.13.

  • 9.1.15 Результаты двух измерений величины LH, удовлетворяющих условию 9.1.13, в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

  • 9.1.16 При измерениях длины окружности резервуара учитывают поправки на ее увеличение при наложении рулетки на вертикальные сварные соединения, накладки и другие выступающие детали во всех случаях, если между лентой рулетки и стенкой резервуара имеется зазор.

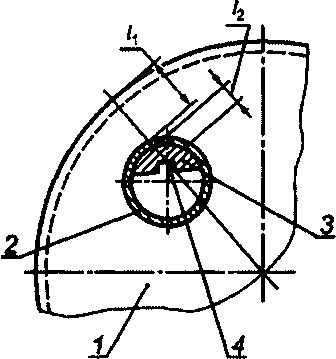

  • 9.1.17 Поправку на длину окружности первого пояса резервуара при наложении рулетки на вертикальные сварные соединения, накладки и другие выступающие детали (далее - поправку на обход) определяют при помощи металлических скоб длиной 600 - 1000 мм (рисунок АЛ).

Выступающую часть на высоте измерений длины окружности первого пояса перекрывают скобой и на стенке резервуара у обоих концов скобы наносят штрихи. Затем, плотно прижимая ленту рулетки к стенке резервуара, измеряют длину дуги, находящуюся между этими штрихами.

Скобу переносят на свободное от выступающих деталей место на том же уровне первого пояса, отмечают штрихами и измеряют расстояние между ними рулеткой, плотно прижимая ленту рулетки к стенке резервуара. Разность между результатами первого и второго измерений длины дуги - значение поправки на обход, которое учитывают при вычислении длины окружности первого пояса.

Значение поправок (суммарных при наличии двух и более) на обход в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

9.2 Измерения радиальных отклонений образующих резервуара от вертикали
  • 9.2.1 Радиальные отклонения образующих резервуара (далее - радиальные отклонения) измеряют с применением измерительной каретки с отвесом (рисунок А.2) или измерительной каретки с теодолитом (рисунок А.4).

Примечание - При скорости ветра более 5 м/с для выполнения измерений радиальных отклонений применяют измерительную каретку с теодолитом.

  • 9.2.2 Окружность первого пояса резервуара, измеренную по 9.1, разбивают на равные части (откладывают дугу постоянной длины и наносят вертикальные отметки на стенке первого пояса), начиная с образующей резервуара, находящейся в плоскости А (рисунок А. 6), проходящей через точку измерений уровня жидкости и базовой высоты резервуара на направляющей планке измерительного люка и продольную ось резервуара, с соблюдением следующих условий:

  • - число разбивок должно быть четным;

  • - число разбивок в зависимости от вместимости резервуара выбирают по таблице 2.

Таблица 2

Наименование показателя

Значение показателя для вместимости резервуара, м , не менее

1000

2000

3000

Число разбивок

34

36

38

Все отметки разбивок пронумеровывают по часовой стрелке.

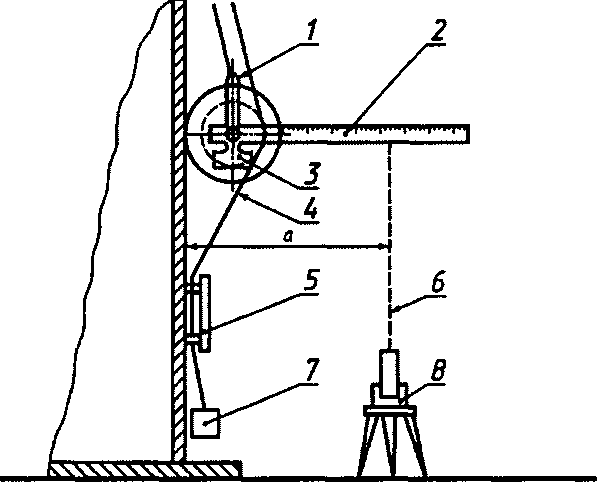

  • 9.2.3 При определении радиальных отклонений поясов резервуара с применением измерительной каретки с отвесом измеряют расстояние а от стенки резервуара до нити отвеса, проходящей через отметки разбивки (рисунок А.2).

Для установки измерительной каретки (далее - каретки) на резервуаре между цилиндрической стенкой и ветровым кольцом устанавливают распорную стойку, на которой крепят блок, через который перекидывают тяговый канат для подъема каретки. Нить отвеса закрепляют на распорной стойке.

Для перехода от одной отметки разбивки к другой каретку опускают, а распорную стойку со всей оснасткой перемещают по ветровому кольцу. Расстояние от стенки резервуара до нити а отвеса отсчитывают по линейке. Линейку устанавливают в середине высоты первого пояса при помощи магнитного держателя перпендикулярно к стенке резервуара, поочередно для каждой отметки разбивки.

Отсчеты по линейке снимают при передвижении каретки вверх вдоль образующей резервуара, проходящей через отметки разбивки.

Измерения вдоль каждой образующей резервуара начинают с отметки разбивки под номером один первого пояса. На каждом следующем поясе измерения проводят в трех сечениях: среднем, находящемся в середине пояса, в нижнем и верхнем, расположенных на расстоянии 50 - 100 мм от горизонтального сварного шва. На верхнем поясе - в двух сечениях: нижнем и среднем.

Отсчеты по линейке снимают с погрешностью в пределах ±1 мм в момент, когда каретка установлена в намеченной точке при неподвижном отвесе.

Результаты измерений расстояния а в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

  • 9.2.4 При определении радиальных отклонений с применением каретки с теодолитом (рисунок А.4) измеряют расстояние а от стенки резервуара до визирной линии 6 теодолита 8, направленной перпендикулярно к линейке 2, укрепленной на оси каретки 1.

При этом теодолит 8 устанавливают над геодезической точкой на расстоянии от стенки резервуара, обеспечивающем удобное наведение зрительной трубы, но не менее 10 м от измеряемой образующей резервуара.

Для исключения смещения каретки при ее движении по стенке резервуара струну 4 с грузом 7 закрепляют магнитным держателем 5.

Измерения начинают с установки каретки на 3/д высоты первого пояса, далее перемещают каретку вверх в порядке, указанном в 9.2.3.

Теодолит устанавливают над геодезической точкой, настраивают и приводят в рабочее положение в соответствии с инструкцией завода-изготовителя и наводят вертикальную нить сетки зрительной трубы на штрих шкалы, кратный 1 см, примерно в середине линейки. Конец шкалы линейки должен находиться у оси каретки.

Отсчеты снимают по шкале линейки при последовательной установке каретки в точках измерений и зафиксированном положении горизонтального круга теодолита.

Результаты измерений расстояния а в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

  • 9.2.5 При наличии ребер жесткости, расположенных по внешней поверхности резервуара, расстояние а от стенки резервуара до нити отвеса измеряют в соответствии с

  • 9.2.3 или 9.2.4 в двух сечениях поясов резервуара в зависимости от места расположения ребер жесткости:

  • - если ребро жесткости находится в середине (или ближе к середине) пояса, то измерения величины а проводят в сечениях, находящихся выше и ниже ребра жесткости на расстоянии % - '/5 высоты пояса;

  • - если ребро жесткости находится ближе к верхнему или нижнему сварным швам, то измерения величины а проводят в среднем сечении пояса и в сечении, находящемся выше или ниже сварного шва на расстоянии 50 - 100 мм.

9.3 Измерения плотности жидкости
  • 9.3.1 Плотность жидкости, находящейся в резервуаре при его поверке, ржг. измеряют по ГОСТ 3900 в объединенной пробе жидкости, составленной из точечных проб, отобранных из резервуара в соответствии с ГОСТ 2517.

  • 9.3.2 Результат измерения величины ржг. вносят в протокол, форма которого приведена в приложении Б.

9.4 Измерения уровня жидкости
  • 9.4.1 Уровень жидкости, находящейся в резервуаре при его поверке, Нг измеряют при помощи измерительной рулетки с грузом или уровнемера.

  • 9.4.2 Результат измерения величины Нг вносят в протокол, форма которого приведена в приложении Б.

9.5 Измерения высоты поясов и толщины стенок

9.5.1. Высоту поясов hu измеряют с наружной стороны резервуара вдоль образующей резервуара, находящейся в плоскости А (рисунок А.6) по 9.2.2. при помощи измерительной рулетки с грузом и упорного угольника.

  • 9.5.2 Для резервуаров без лестниц измерения проводят, поднимая рулетку с грузом от упорного угольника 90° (рисунок А. 7) 1, находящегося у нижнего края пояса, до упорного угольника 90° 2, находящегося у верхнего края пояса, считывая разницу в показаниях рулетки относительно неподвижной отметки.

  • 9.5.3 Высотой z-ro пояса считают расстояние /г,, в пределах которого внутренний радиус пояса г, имеет постоянное значение (рисунок А.8). Значение /г( получают вычитанием из значения hni значений нахлестов, принятых по технической документации.

  • 9.5.4 Толщины стенок поясов 8 измеряют два раза с помощью ультразвукового толщиномера с погрешностью в пределах ±0,1 мм. Расхождение между результатами двух измерений должно находиться в пределах ±0,2 мм, или его принимают равным указанному в технической документации.

  • 9.5.5 Толщину слоя покраски резервуара 8СК определяют измерениями толщины скола краски штангенциркулем с погрешностью не более ±0,1 мм.

Толщину слоя внутреннего антикоррозионного покрытия 8С П измеряют при помощи ультразвукового толщиномера с погрешностью до 0,1 мм.

ИНСТРУКЦИЯ. ГСП. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ С ЗАЩИТНОЙ СТЕНКОЙ РВСПзс-ЮОО, РВСПзс-2000, ________________ РВСПзс-3000. МЕТОДИКА ПОВЕРКИ. МП 0469-7-2016___________________________

  • 9.5.6 Результаты измерений величин йн, 8, 8СК, 8С П вносят в протокол, форма которого приведена в приложении Б.

9.6 Определение объемов внутренних деталей
  • 9.6.1 Объемы внутренних деталей, находящихся в резервуаре, и опор плавающего покрытия определяют по данным технической документации или по данным измерений геометрических параметров внутренних деталей с указанием их расположения по высоте от днища резервуара и от стенки первого пояса резервуара /д угла epi между плоскостью А и плоскостью С (рисунок А.6). Значение угла epi определяют методом разбивания длины окружности первого пояса с погрешностью ±1° в следующей последовательности:

- длину окружности первого пояса изнутри резервуара разбивают на восемь частей, начиная с плоскости А (рисунок А.6), по часовой стрелке;

- на днище резервуара через его центр и точки разбивки проводят восемь радиусов;

- устанавливают номер сектора, в пределах которого находится плоскость С (рисунок А.6);

- в пределах вышеустановленного сектора на стенке резервуара до плоскости С откладывают (размечают) ио-ное число дополнительных хорд длиной So, соответствующей 1°, вычисляемой по формуле

$. = А 0,0087265;

*                                                 (2)

- значение угла ср i определяют по формуле

(pi = 45А0 + «о,                                         (3)

где N - число больших разбиваний;

по - число отложений хорды So до плоскости С.

Результаты измерений величин No, по, ф1 вносят в протокол, форма которого приведена в приложении Б.

  • 9.6.2 Внутренние детали сложной геометрической формы могут быть заменены эквивалентными по объему и расположению или расчленены на более простые. Об этом делают запись в протоколе, форма которого приведена в приложении Б.

  • 9.6.3 Проводят нивелирование нижней границы внутренней детали в следующей последовательности (рисунок А.9):

а) устанавливают нивелир на днище резервуара и приводят его в горизонтальное положение;

б) устанавливают рейку в точке касания днища грузом рулетки Л и отсчитывают показания рейки Jn с точностью до 1 мм;

в) устанавливают рейку в точке А и отсчитывают показания рейки с точностью до 1 мм:

1) в точке В, соответствующей расстоянию по вертикали от днища резервуара до нижнего торца внутренней детали по ее оси 7Д;

2) в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта 7"д.

Примечание - Нивелирование нижней границы внутренней детали может быть проведено при нивелировании высоты «мертвой» полости резервуара.

Результаты измерений Л, d'n, J\ вносят в протокол, форма которого приведена в приложении Б

9.7 Измерения вместимости «мертвой» полости
  • 9.7.1 Если резервуар имеет несколько приемно-раздаточных патрубков, то высоту «мертвой» полости, соответствующую j-му приемно-раздаточному патрубку (ZzM n)j, измеряют рулеткой по стенке резервуара от днища резервуара до нижней точки j-ro приемнораздаточного патрубка. Нумерацию высот «мертвой» полости проводят, начиная с плоскости А (рисунок А.6).

Если резервуар имеет приемно-раздаточные устройства, например, устройства ПРУ-Д, то измеряют рулеткой (рисунок А. 12):

  • - высоту по стенке резервуара от контура днища до места установки j-ro приемнораздаточного устройства /zyj;

  • - расстояние от нижнего образующего j-ro приемно-раздаточного устройства до его нижнего или верхнего среза 7zcj;

  • - длину j-ro приемно-раздаточного устройства (расстояние от центра среза устройства до стенки резервуара) ZCj.

Результаты измерений величин (AM.n)j, hys, hC), /Cj в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

  • 9.7.2 Проводят нивелирование высоты «мертвой» полости резервуара с приемнораздаточным патрубком (ПРП) или приемно-раздаточным устройством (ПРУ) в следующей последовательности:

а) устанавливают нивелир в соответствии с 9.6.3, перечисление а);

б) устанавливают рейку вертикально в точке касания днища грузом рулетки JI и отсчитывают показания рейки Л с точностью до 1 мм;

в) устанавливают рейку вертикально в точке А и отсчитывают показания рейки с точностью до 1 мм:

  • 1) в точке В, соответствующей нижней внутренней образующей j-ro ПРП (J"M,п)пили соответствующей верхнему срезу j-ro ПРУ (J м.п)у;

  • 2) в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта нивелира (/"м.п)", (^"м.п)у.

Результаты измерений Л, (7м.п)> (Л.п)> вносят в протокол, форма которого приведена в приложении Б

9.8 Измерения координаты точки отсчета значений уровня жидкости или базовой высоты
  • 9.8.1 Измеряют расстояние по горизонтали между линейкой, установленной вертикально по первой внешней образующей резервуара, и внешней образующей измерительного люка /1 (рисунок А. 10) при помощи измерительной рулетки с погрешностью ±5 мм.

  • 9.8.2 Измеряют штангенциркулем наружный dH и внутренний dm диаметры измерительного люка и расстояние между точкой измерений на планке и внутренней стенкой измерительного люка /г-

  • 9.8.3 Результаты измерений величин l\, dH, dBH, I2 вносят в протокол, форма которого приведена в приложении Б.

9.9 Измерения базовой высоты резервуара
  • 9.9.1 Базовую высоту резервуара Hq измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

При наличии жидкости в резервуарах с плавающим покрытием уровень ее должен быть не ниже уровня, установленного технологической картой на резервуар.

  • 9.9.2 Результаты измерений базовой высоты Не вносят в протокол, форма которого приведена в приложении Б.

  • 9.9.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуар с плавающим покрытием может быть наполнен до минимально допустимого уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом.

9.10 Измерение параметров плавающего покрытия
  • 9.10.1 Массу тп, диаметры плавающего покрытия Dn и отверстий D\, D^, а также верхнее положение плавающего покрытия h'n берут по исполнительной документации.

  • 9.10.2 Высоту нижнего положения плавающего покрытия h„ измеряют рулеткой от днища резервуара до нижней части плавающего покрытия

  • 9.10.3 Значения величин тП, Dn, D\, Ли результаты измерений h'n вносят в протокол, форма которого приведена в приложении Б.

  • 10 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

10.1 Обработка результатов измерений
  • 10.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Г.

  • 10.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Д.

10.2 Составление градуировочной таблицы резервуара
  • 10.2.1 Градуировочную таблицу составляют, используя формулу (Г.53) приложения Г, с шагом А/7Н = 1 см или шагом АЯН = 1 мм (при необходимости), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости НМП) и до предельного уровня Нпр, рассчитываемого по формуле

н„р = Е?=1 щ                              (4)

где hi - высота z-го пояса, мм.

  • 10.2.2 При вычислении величин Гц„ АГг;, Гвд, Гвсп, входящих в формулу (Г.53) приложения Г, проводят линейную интерполяцию в пределах пояса (или участка) по формулам:

    (5)

    (6)

‘           hi

L2        V

Да)3 =      ~ ..........ТГ....... на участке от Нм п до Нп,

47Г1О лп пм п

где А/В.д. - объем внутренних деталей, включая объемы опор плавающего покрытия, на участке от Нмп до Нп

4^108 “ Z-lO®~    ~         наУчасткеотдоН„.    (8)

  • 10.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 10.2.4 При необходимости составляют градуировочную таблицу в пределах уровня, соответствующего высоте «мертвой» полости Нмп или уровня, соответствующего высоте всплытия плавающего покрытия Нвсп, используя формулу (Г.40) приложения Г. При этом коэффициент вместимости вычисляют в пределах каждого изменения уровня жидкости в резервуаре на 1 см.

  • 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 11.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

    • 11.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 11.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

  • 11.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

ПРИЛОЖЕНИЕ А

Схемы оборудования и измерения параметров резервуаров при поверке

Рисунок А. 1 - Скоба для измерений оправок на обход рулеткой накладок и других выступающих частей

распадная стайка

цилиндрическая стенка резерЬуара

bempabae кольца

защитная стенка

каретка с тросам

линейка с магнитным держателем

Рисунок А.2 - Схема измерений радиальных отклонений с применением измерительной каретки с отвесом

ИНСТРУКЦИЯ. ГСП. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ С ЗАЩИТНОЙ СТЕНКОЙ РВСПзс-ЮОО, РВСПзс-2000, ____ РВСПзс-3000. МЕТОДИКА ПОВЕРКИ. МП 0469-7-2016

1 - блок для струны отвеса; 2 - колесо; 3 - база каретки; 4 - натяжной ролик Рисунок А.З Измерительная каретка

1 - каретка; 2 - линейка; 3 - противовес; 4 - струна; 5 - магнитный держатель; 6 - визирная линия;

7 - груз; 8 - теодолит; а - расстояние от стенки резервуара до нити отвеса Рисунок А.4 - Схема измерения радиальных отклонений с применением измерительной каретки с теодолитом

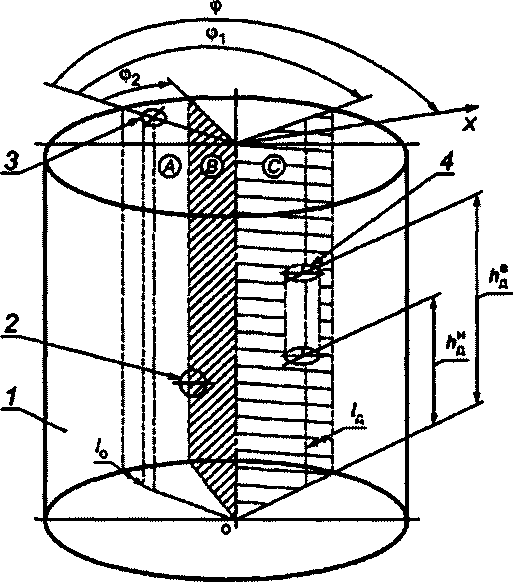

1 - стенка резервуара; 2 - приемно-раздаточный патрубок; 3 - измерительный люк; 4 -внутренняя деталь;

ср - угол между плоскостью, проходящей через точку измерений уровня жидкости и базовой высоты

резервуара на направляющей планке измерительного люка (плоскостью А) и направлением наклона

резервуара X; ф\ - угол между плоскостью А и плоскостью, проходящей через продольные оси

резервуара и внутренней детали (плоскостью С); ерг - угол между плоскостью А и плоскостью,

проходящей через продольные оси резервуара и приемно-раздаточного патрубка (плоскостью В);

/о - расстояние от точки касания днища грузом рулетки до стенки 1 -го пояса резервуара; /д - расстояние от центра внутренней детали до стенки 1-го пояса резервуара; йнд, ^Вд - нижнее и верхнее положения внутренней детали Рисунок А. 6 - Схема измерений координат внутренней детали

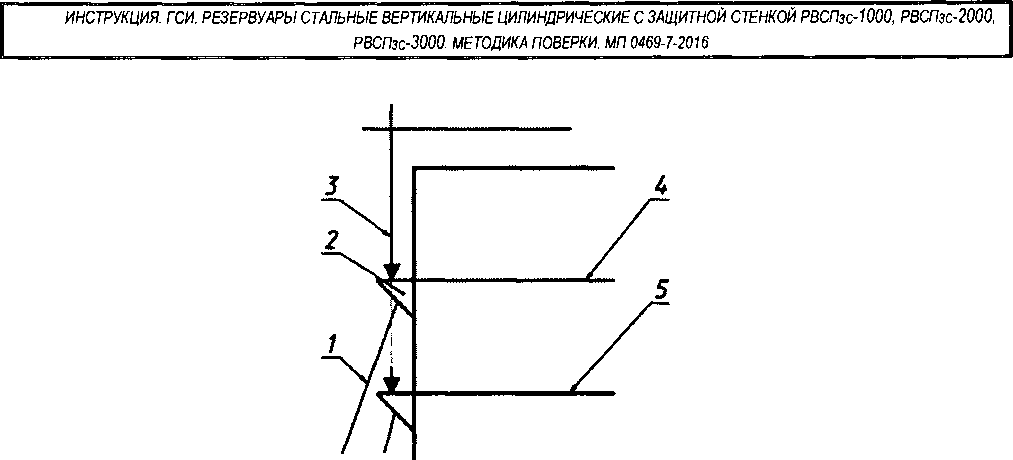

1 - штанга упорного угольника 90°; 2 - упорный угольник 90°; 3 - измерительная рулетка с грузом;

4,5 - сварные швы резервуара

Рисунок А.7 - Схема измерения высоты пояса r„ hHi и И,, 3/ - внутренний радиус, внешняя и внутренняя высота, толщина стенки z-ro пояса

И

■4

'             гы

«сГ

у                                                        М

к

«' 8/

!

'77

,........................................................................................Г1....................................................................................................-

<-*

\ 1

соответственно; ri+\, hi+\, 3l+j - внутренний радиус, внутренняя высота, толщина i + 1-го пояса соответственно

Рисунок А. 8 - Схема расположения поясов резервуара

1 - измерительный люк; 2 - нивелир; 3 - горизонт нивелира; 4 - резервуар;

5 - рейка, установленная в точке Л; 6 - рейка, установленная в точке А; А, Л - точки установки рейки;

В, С, D - точки отсчета по рейке

Рисунок А.9 - Схема нивелирования нижнего положения внутренней детали

1 - кровля резервуара; 2 - измерительный люк; 3 - направляющая планка;

4 - точка измерений уровня жидкости или базовой высоты резервуара; /1 - расстояние между внешней образующей резервуара и измерительного люка;

/2 - расстояние между точкой измерений на планке измерительного люка и внутренней образующей

измерительного люка

Рисунок А. 10 - Схема размещения измерительного люка

1 - приемно-раздаточный патрубок; 2 - стенка резервуара; 3 - днище; hM,п - высота «мертвой» полости

Рисунок А.11 - Схема измерения «мертвой» полости

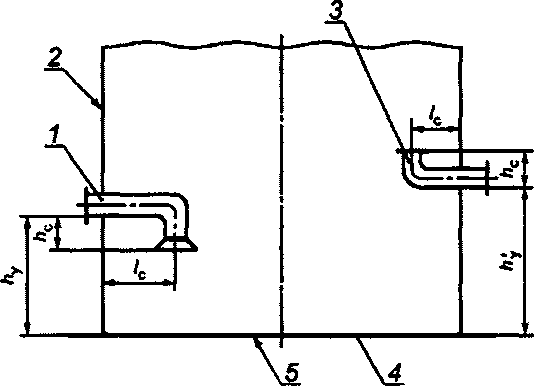

1,3 - приемно-раздаточные устройства; 2 - стенка резервуара; 4 - днище;

5 - контур днища; hy, h'y - высоты приемно-раздаточных устройств; hc - расстояние от нижней

образующей приемно-раздаточного устройства до его нижнего или верхнего среза; /с - длина приемно-раздаточного устройства

Рисунок А. 12 - Схема размещения приемно-раздаточных устройств

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

Место проведения поверки

Средства измерений

Резервуар

Чис ло

Месяц

Го

д

Тип

Но

мер

Назначение

Погрешность определения вместимости резервуара, %

1

2

3

4

5

6

7

8

9

10

11

12

Таблица Б.2 - Условия проведения измерений

Температура воздуха, °C

Скорость ветра, м/с

Загазованность, мг/м

Таблица Б.З - Длина окружности первого пояса

Таблица Б.4 - Радиальные отклонения образующих резервуара от вертикали

Номер поя

са

Точка из-мерения

Показание линейки а, мм

1

2

3

4

5

6

7

8

9

10

11

12

т

I

3/4/?,

II

Н

С

в

III

н

с

в

IV

н

с

Номер пояса

Точка из-мерения

Показание линейки а, мм

1

2

3

4

5

6

7

8

9

10

11

12

т

В

V

И

С

В

VI

И

С

В

...

п

И

С

Примечание - При наличии ребра жесткости, например, в v-м поясе (9.2.5):

а) если ребро жесткости находится в середине пояса, то в строке «С» вносят показание линейки, определенное по формуле

_(4)И(4)1

(Ah “    ,

где           - показания линейки в точках выше и ниже ребра жесткости;

б) если ребро жесткости находится ближе к верхнему или нижнему сварному шву, то среднее расстояние от стенки резервуара до нити отвеса вычисляют по формуле

зЫх-пЛ

(Aj?X- “        2т

где       - показание линейки в точке выше нижнего (ниже верхнего) сварного шва.

Таблица Б.5- Параметры поверочной и хранимой жидкостей (нефти и нефтепродуктов)

Плотность жидкости при поверке ржг, кг/м3

Уровень жидкости при поверке 7/, мм

Плотность хранимой жидкости рж х, кг/м3

1

2

3

Примечание - За значение плотности ржх (графа 3) принимают значение плотности

жидкости при хранении.

Таблица Б.6 - Параметры поясов резервуара

Номер пояса

Высота пояса hHiмм

Толщина пояса 6;, мм

Толщина слоя краски 5СК, мм

Высота нахлеста /гнх, мм

Схема нахлеста (+; -; 0)

Толщина слоя антикоррозионного покрытия 5с.п, мм

1

2

3

4

5

6

7

I

II

III

Номер пояса

Высота пояса hHiмм

Толщина пояса 5/, мм

Толщина слоя краски бс.к, ММ

Высота нахлеста /гнх, мм

Схема нахлеста (+; -; 0)

Толщина слоя антикоррозионного покрытия 5с.п, мм

1

2

3

4

5

6

7

IV

V

VI

VII

VIII

IX

X

XI

XII

Примечание - В графе 6 указывают знак «+», если текущий пояс включает в себя предшествующий; знак «-», если текущий пояс включается в предшествующий; при сварке встык указывают «0».

Таблица Б.7 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Число разбиваний

Угол ф],...°

Нижняя граница Лвд

Верхняя граница Лвд

No

По

Таблица Б.7.1- Нивелирование нижней границы внутренней детали

Диаметр, мм

Объем, м3

Верхняя граница Лвд, мм

Отсчет по рейке, мм

Л

J" J д

1

2

3

4

5

6

Примечания

  • 1 Графу 3 заполняют только для внутренней детали сложной геометрической формы

  • 2 Значение Лвд (графа 3) принимают по технической документации на резервуар.

Таблица Б.8 - Внутренние детали прочей формы

о

Объем, м

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Число разбиваний

Угол ф],...°

Нижняя граница Лвд

Верхняя граница Лвд

No

По

Таблица Б.9- Параметры «мертвой» полости с приемно-раздаточным патрубком (ПРП)

Высота hM п, мм, ПРП под номером

Угол фг,...°, ПРП под номером

1

2

3

4

1

2

3

4

1

2

3

4

5

6

7

8

Высота hM п, мм, ПРП под номером

Угол (рг,   ПРП под номером

1

2

3

4

1

2

3

4

Таблица Б.9.1 - Параметры «мертвой» полости с приемно-раздаточным устройством (ПРУ)

Высота установки hy, мм, ПРУ под номером

Расстояние hc, мм, ПРУ под номером

Длина 1с, мм, ПРУ под номером

Угол ф2, —°, ПРУ под номером

Вместимость

1

2

1

2

1

2

1

2

1

2

3

4

5

6

7

8

9

Примечание - Число граф в зависимости от числа приемно-раздаточных устройств может быть увеличено.

Таблица Б.9.2 - Нивелирование высоты «мертвой» полости резервуара с ПРП

Номер ПРП

Отсчет по рейке, мм

Л

(Л.п )П

(У"м.п)П

1

2

3

4

Примечания

Обозначение «п» соответствует термину «патрубок».

Таблица Б.9.3 - Нивелирование высоты «мертвой» полости резервуара с ПРУ

Номер ПРУ

Отсчет по рейке, мм

Л

(Л,п)У

(pt )У к*7 м.п /

1

2

3

4

Примечания

Обозначение «у» (графы 3, 4) соответствует термину «устройство.

Таблица Б. 10- Высота превышения точки касания днища грузом рулетки и диаметр центральной трубы

В миллиметрах

Отсчет о рейке в точке касания днища грузом рулетки

1-е измерение

2-е измерение

Таблица Б.И - Координата точки измерений уровня жидкости и базовой высоты резервуара

В миллиметрах

Z1

/2

^вн

Таблица Б.12 - Базовая высота резервуара

В миллиметрах

Точка измерения базовой высоты Hq

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.13 - Плавающее покрытие

Масса

тп, кг

Диаметр

Dn, мм

Расстояние от днища резервуара при крайнем положении, мм

Диаметр отверстия, мм

Параметры опоры

нижнем hn

верхнем hn

А

Т>3

Диаметр, мм

Число, шт.

Высота, мм

1

2

3

4

5

6

7

8

9

10

Примечания

Если опоры плавающего покрытия приварены к днищу резервуара, то их относят к числу внутренних деталей.

Должности               Подписи и оттиски         Инициалы, фамилии

поверительного клейма, печатей

(штампов)

В миллиметрах

Номер измерения

Длина окружности

Поправка на обход накладок

1

2

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_________________________________________, в составе председателя__________________

предприятия - владельца резервуара

_______________________________________и членов:______________________________ инициалы, фамилия                                         инициалы, фамилии

провела по МП 0469-7-2016 контрольные измерения базовой высоты резервуара стального вертикального цилиндрического с защитной стенкой РВСПзс-________

№_______

при температуре окружающего воздуха_______________°C.

8б
(ЯД-(Я6)„

•100, где значения величин (Нб)к, (Ио) я-, приведены в 1-й, 2-й

Результаты измерений представлены в таблице 1.

Таблица 1_______________________________________В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при поверке резервуара (Яб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б, %, вычисляют по формуле

графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены:

подпись

инициалы, фамилия

подпись

инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Обработка результатов измерений при поверке резервуара геометрическим методом

Г.1 Вычисление длины внутренней окружности и высоты первого пояса

Г. 1.1 Длину наружной окружности первого пояса LH вычисляют по формуле

Г _ Atl +      XT л J

Ч--X--- Xj фвх;

(Г.1) где ГН1, ГН2 - результаты двух измерений длины окружности первого пояса;

А/обху - поправка на обходj-й выступающей детали;

щ - число выступающих деталей.

Все расчеты проводят до 8-й значащей цифры, затем результат округляют для длин до целого числа миллиметров, для объемов - до целого числа тысячных долей метра кубического. Во всех формулах значения линейных размеров указывают в миллиметрах, объемы - в метрах кубических, массу - в килограммах, температуру - в градусах Цельсия, плотность - в килограммах на метр кубический.

Г. 1.2 Длину внутренней окружности первого пояса Lm вычисляют по формуле

Гвн = Гн - 2л(51 + 5СК + 5СП),                             (Г.2)

где 51 - толщина стенки первого пояса;

5С К - толщина слоя краски;

5С П - толщина слоя антикоррозийного покрытия.

Г. 1.3 Если при поверке в резервуаре находится жидкость, то длину внутренней окружности первого пояса, недеформированного от действия гидростатического давления жидкости, Гвн.ц вычисляют по формуле

Гвн.ц ~ ГВн - 2лхДгг,                                  (Г.З)

где и = 3,1415926 (здесь и далее везде);

Дгг - увеличение радиуса первого пояса, вызванное гидростатическим давлением жид.

кости, вычисляемое по формуле

Рж.Г 'ё'Ьвн'(НГ 4’^1)

4-103'7Г2-£'-51

(Г.4)

Дгг

где g - ускорение свободного падения, м/с2, равное 9,8066 м/с2;

рж г - плотность жидкости, находящейся в резервуаре при поверке;

Нг - высота наполнения резервуара при поверке;

hi - высота первого пояса;

Е - модуль упругости материала, Па, (для стали Е = 2,1 х 1011 Па).

Примечание - Значение Дгг учитывают, если Нг >3000 мм, при 0 < Нг < 3000 м принимают Дгг = 0.

Г.2 Вычисление длин внутренних окружностей и высот вышележащих поясов

Г.2.1 Вычисление средних радиальных отклонений образующих резервуара от вертикали

Г.2.1.1 Средние расстояния от стенки резервуара до нити отвеса вычисляют по формулам:

для первого пояса

(Г.5)

для верхнего пояса

(Г.6)

для остальных поясов

(Г.7)

где а - расстояние от стенки резервуара до нити отвеса;

i - номер пояса (1,... и);

к - номер образующей резервуара (1, 2, 3,... /и);

н, с, в - обозначения сечений: нижнего, среднего, верхнего соответственно

Г.2.1.2 Средние радиальные отклонения образующих резервуара ДЛср, вычисляют по формуле

(Г.8)

где i - номер пояса.

Г.2.2 Длину внутренних окружностей Lmi вышестоящих поясов вычисляют по формуле

LgHi LH -х(5| + 8С к - Д^ср/).

(Г.9)

где 5, - толщина стенки z-го пояса;

5СК - толщина слоя краски.

Г.2.3 При наличии жидкости в резервуаре в момент его поверки длину внутренних окружностей вышестоящих поясов, недеформированных от действия гидростатического давления жидкости, £Вн.ш вычисляют по формуле

(Г. Ю)

где Дгг; - увеличение радиуса /-го пояса, вычисляемое по формуле

где Нг - по Г.1.3;

X, - расстояние от днища резервуара до середины /-го пояса, рассчитываемое по формуле

i=l

где hi - высота наполненного /-го промежуточного пояса; hj - высота наполненного /-го пояса.

Примечание - При х,> НгДгг, = 0.

Г.2.4 Если /-й пояс резервуара в соответствии с 9.2.5 имеет ребро жесткости, то значение величины Дгг;, входящей в формулу (Г.З) или (Г.11), умножают на 0,4.

Г.2.5 Внутреннюю высоту вышестоящих поясов h, вычисляют по формуле

hi ~ hHi - S[hHXi + Si+1 hm(i+1),                                (Г. 11)

где Ьш - наружная высота z'-ro пояса;

/?нх/ - высота нахлеста z-ro пояса;

Sj, S’j+i - величины, имеющие абсолютное значение, равное 1, и в зависимости от схемы нахлеста поясов в соответствии с таблицей Б.6 (графа 6) принимают знак «+» или «-»;

^нх(|+1) - нахлеста (z + 1)-го вышестоящего пояса.

Г.2.6 Результаты вычислений acpi, ДАср/, Lmi, LBliAii вносят в таблицу Д1 приложения

Д.

Г.З Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости Нм.а

При нивелировании высоты «мертвой» полости резервуара уровень жидкости, соответствующий высоте «мертвой» полости вычисляют по формуле

(Г. 12)

где Ул - показание рейки в точке Л (рисунок А.9);

•Л'м.п - показание рейки в точках В, С;

Г.4 Вычисление вместимости «мертвой» полости

Г.4.8 Вместимость «мертвой» полости Гм п вычисляют по формуле

(Г. 13)

Г.5. Вычисление базовой высоты

Г.5.1 Базовую высоту Hq вычисляют по формуле

(Г. 14)

Г.5.2 Результаты вычислений Hq вносят в журнал, форма которого приведена в приложении Д.

Г.6 Вычисление объема жидкости, вытесненной плавающим покрытием

Г.6.1 Объем жидкости, вытесненной плавающим покрытием, Гп вычисляют по

формуле

(Г. 15)

Г.6.2 Результат вычисления величины Гп вносят в журнал, форма которого приведена в приложении Д.

Г.7 Вычисление объема жидкости от исходного уровня до уровня, соответствующего всплытию плавающего покрытия

Г.7.1 Уровень жидкости, соответствующий высоте всплытия плавающего покрытия резервуара Нвспгде Гп - объем жидкости, вытесненный плавающим покрытием, вычисляемый по формуле (Г. 15);

(Г. 16)

Гопор - объем опор плавающего покрытия. Если опоры смонтированы на днище резервуара, то значение ЕОПОр в формуле (Г. 16) принимают равным нулю;

Dn, D\, D2,... - диаметры плавающего покрытия и отверстий в нем;

Г.7.2 Объем жидкости от исходного уровня до уровня, соответствующего всплы-тию понтона к8сп:

/т^ц у _ Г__£и_ _       *"•) _ 4>i»pl . /о _ »г \

НваО [4.X.W      4.10,                                        (Г17)

Г.7.3 Объем жидкости от тию плавающего покрытия, Гвсп:

Кс =

исходного уровня до уровня, соответствующего всплы-

2^ (Нвс - нм„) - а - го'пор)           (Г. 18)

где Гп - объем жидкости, вытесненный плавающим покрытием, вычисляемый по формуле (ГД5);

К>пор • объем части опор плавающего покрытия, находящейся в пределах уровня от •/7м.п до Нвсп;

Г.8 Вычисление вместимости поясов резервуара

Г.8.1 Вместимость /-го недеформированного от гидростатического давления пояса резервуара Кц/ вычисляют по формуле

7 2

у . = вн ц1 1                               (Г 19)

47Г-109                                       J

где Гвн.щ - длина внутренней окружности /-го пояса, вычисляемая по формуле (Г. 10);

ht - высота /-го пояса, вычисляемая по формулам (Г.11);

Г.8.2 Результаты вычислений вместимости Кш вносят в таблицу Д.1, приложения Д.

Г.9 Вычисление поправки к вместимости

Г.9.1 Поправку к вместимости резервуара за счет гидростатического давления жидкости Гг; при наполнении /-го пояса вычисляют по формуле

- а2 •        А - Ь) + S-       hj - Ь)]} (г 20)

где hi, 5i - высота и толщина стенки первого пояса;

hi, Ь; - высота и толщина /-го вышестоящего пояса;

/ - номер наполненного пояса;

А2 - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле д _ ^'Ржх’^вн.ц

(Г.21)

2 “ 41012-7Г2Е

где g - ускорение свободного падения, м/с (g = 9,8066 м/с2);

рж х - плотность хранимой жидкости;

Гвн.ц - длина внутренней окружности первого пояса, вычисляемая по формуле (Г.З);

Е - модуль упругости материала, Па, (для стали Е = 2,1 хЮ11 Па).

Г.9.2 Все пояса резервуара разбивают на участки высотой, равной примерно 1 м. В этом случае индекс / означает номер участка.

Г.9.3 При наличии ребер жесткости по 9.2.5 поправку к вместимости резервуара вычисляют по формуле (Г.20) с учетом замедления деформации участка пояса с ребром жесткости.

Г.9.4 Результаты вычислений ДГг/ для уровней наполнения от 3 м заносят в таблицу Д.З приложения Д.

Г.10 Вычисление вместимости резервуара

Г. 10.1 Вместимость резервуара, соответствующую уровню жидкости Н, VH вычисляют по формуле

V     +V + V + \Г -F

'-1                                                       (Г.22)

где и - число наполненных поясов резервуара;

Гв.д - объем внутренних деталей, находящихся в резервуаре от уровня Нвсп до Н. Примечание - Вместимость последнего частично наполненного пояса вычисляют по фактической высоте его наполнения.

ПРИЛОЖЕНИЕ Д

Форма журнала обработки результатов измерений при поверке геометрическим методом

ЖУРНАЛ

обработки результатов измерений при поверке геометрическим методом

Д. 1 Вычисление длины наружной окружности первого пояса Ен = ... = мм.

Д.2 Вычисление длины внутренней окружности первого пояса:

Евн ••• мм; Евн.ц ••• мм.

Д.З Вычисление длин внутренних окружностей вышестоящих поясов Таблица Д.1

Номер пояса

Точка из-мерения

Номер образующего резервуара

&cpi

&RCpi

Lbw

Евн.п/

1

2

т

1

^1

2

Н

С

в

i

н

с

в

Верхний

н

с

Д.4 Вычисление базовой высоты

/Тб= ••• мм.

Д.5 Вычисление исходного уровня

Ни =... мм.

Д.6 Вычисление вместимости «мертвой» полости

Таблица Д.2

Обозначение величины

Значение для номера окружности

0

1

2

3

4

5

6

7

8

ХЬл

Z(bji - &(/-!)/)

/Тм.п ••• мм; (D Едн)о ... м , /То = ••• мм;

К =... м.

Д.7 Вычисление объема жидкости, вытесненной плавающим покрытием

Д.7.1 Масса плавающего покрытия тп = кг.

Д.7.2 Объем жидкости, вытесненной плавающим покрытием

Ип = м3.

Д.7.3 Вычисление объема жидкости от исходного уровня, соответствующего всплытию плавающего покрытия

Рвсп м ;

Д.9 Вычисление поправки к вместимости пояса резервуара за счет гидростатического давления жидкости

Таблица Д.З

Номер пояса

Номер участка

Высота участка, мм

Уровень наполнения, мм

ЛГг/, м

1

1

1000

-

-

2

1100

-

-

2

3

900

3000

0,623

4

900

3900

1,173

3

5

1200

5100

1,783

6

1300

6400

2,492

Д. 10 Составление градуировочной таблицы

Таблица Д.4

Уровень заполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм4)

Ям.п*

5 08,5022)

1,068

Нм.п + 1

519,183

1,066

77м.п + 2

529,844

Нм.п + 503

1030,722

1,019

77м.п+51

1040,912

...

Нтах

|} Уровень жидкости в резервуаре, измеренный через измерительный люк от точки касания днища грузом рулетки.

  • 2) Вместимость «мертвой» полости.

  • 3) Уровень всплытия плавающего покрытия.

  • 4) Коэффициент вместимости, равный

(519,183 - 508,502)710 = 1,068 м3/мм.

Вычисления провел

подпись,                 инициалы, фамилия

«____»_________________________________ _________г.

ПРИЛОЖЕНИЕ Е

(ОБЯЗАТЕЛЬНОЕ)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Е.1 Форма титульного листа градуировочной таблицы1)

') Форма титульного листа градуировочной таблицы не подлежит изменению

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной вертикальный цилиндрический резервуар __________№____________ тип

Организация_____________________________________________________________

Погрешность определения вместимости______________________________________

Участок ниже Нпм = ... мм для государственных учетных и торговых операций с нефтью и нефтепродуктами, взаимных расчетов между поставщиком и потребителем не используется

Программа расчета градуировочной таблицы на ПЭВМ утверждена ГНМЦ - ВНИИР

«______»_____________г.

Срок очередной поверки______________________________________________

Поверители подпись должность, инициалы, фамилия подпись должность, инициалы, фамилия подпись должность, инициалы, фамилия

Е.2 Форма градуировочной таблицы2)

2) Форма градуировочной таблицы не подлежит изменению

Организация________________________________________________________

Резервуар №______________________________________________________

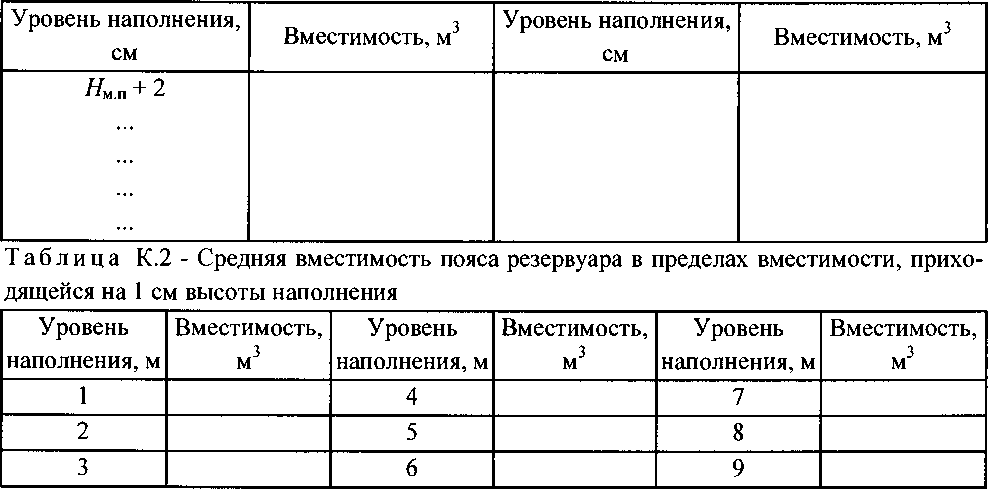

Таблица К.1- Посантиметровая вместимость пояса резервуара

Лист...

Уровень наполнения,

Вместимость, м3

Уровень наполнения,

о

Вместимость, м

см

см

Нм.п

Нм.п+1

БИБЛИОГРАФИЯ

  • [1]  ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

  • [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

  • [4]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 №38822)

ФГУП «ВНИИР»

Страница 35 из 35

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
