Методика поверки «ШК341А ИВЯФ.467451.119-01» (651-19-006 МП)

УТВЕРЖДАЮ

Первый заместитель

генерального директора — заместитель по научной работе

ШК341А ИВЯФ.467451.119-01

МЕТОДИКА ПОВЕРКИ

651-19-006 МП р.п. Менделеево

• 1 Общие сведения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Ссылочные нормативные документы

Перечень сокращений

• 1.1 Настоящая методика поверки распространяется на ШК341А ИВЯФ.467451.119-01 (далее— ШК341А), изготавливаемые АО «Российские космические системы», г. Москва, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками — 2 года.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1 — Перечень операций, выполняемых при поверке

2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается, и ШК341А бракуется.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 3.1 Рекомендуемые средства поверки ШК341А приведены в таблице 2.

Таблица 2 — Средства измерений, используемые при поверки

3.2 Все средства поверки, применяемые при поверке ШК341А, должны быть исправны, аттестованы или поверены.

• 3.3 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик ШК341А с требуемой точностью.

• 4.1 Поверка должна осуществляться лицами с высшим техническим образованием, квалифицированными в качестве поверителей в области координатновременных средств измерений.

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019.

• 6.1 При проведении поверки ШК341А должны соблюдаться следующие условия:

а) температура окружающего воздуха 20±10°С;

б) атмосферное давление от 735 до 790 мм рт.ст.;

в) относительная влажность воздуха от 30 до 80 %;

г) напряжение питания в сети переменного тока частотой 50-60 Гц от 198 до 242 В.

• 7.1 Поверитель должен изучить техническую документацию изготовителя, руководство по эксплуатации «ШК341А. Руководство по эксплуатации ИВЯФ.467451.119-01 РЭ» и руководства по эксплуатации применяемых средств поверки.

• 7.2 Перед проведением операций поверки необходимо:

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

• - заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

  • 8.1.2 Результаты поверки считать положительными, если отсутствуют механические повреждения и ослабления элементов, фиксация их положения чёткая, разъёмы и гнёзда чистые и исправные. В противном случае ШК341А бракуются и направляются в ремонт.

• 8.2 Опробование, идентификация ПО

  • 8.2.1 Опробование ШК341А

    • 8.2.1.1 Собрать измерительную схему в соответствии с рисунком Г, подключить блок МКИП ИВЯФ.464345.173 (далее по тексту МКИП) к эталонному имитатору навигационных сигналов ГНСС из состава рабочего эталона координат местоположения 1 разряда (далее по тексту ЭИНС).

* Вход приема навигационного сигнала у МКИП на схеме здесь и далее условно обозначен «НС», что подразумевает один из физических входов определенного типа сигналов системы ГЛОНАСС: «L1F», «L1SC», «L2F», «L2SC», «L3», «S1». Формируемый навигационный сигнал имитатором должен соответствовать физическому входу МКИП

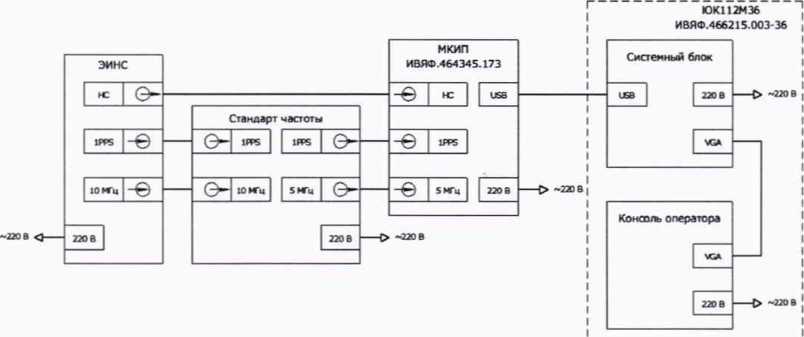

Рисунок 1 — Схема подключения ШК341А для проверки работоспособности

• 8.2.1.2 Включить ЭИНС, стандарт частоты, блок МКИП и ЮК112М36 ИВЯФ.466215.003-36 (далее по тексту КЖ112М36) и дождаться установления рабочего режима работы для каждого из средств.

• 8.2.1.3 Выполнить на ЭИНС формирование навигационного сигнала системы ГЛОНАСС в соответствии с РЭ.

• 8.2.1.4 Запустить программу управления МКИП на ЮК112М36.

• 8.2.1.5 Выбрать COM-порт через который подключен блок МКИП к ЮК112М36 и запустить измерения согласно РЭ.

• 8.2.1.6 Убедиться в приеме навигационного сигнала согласно индикации состояния каналов и вычисления задержек в программе управления МКИП.

• 8.2.2 Идентификация ПО

  • 8.2.2.1 Определить идентификационные данные ПО ШК341А в соответствии с руководством по эксплуатации «ШК341А. Руководство по эксплуатации ИВЯФ.467451.119-01 РЭ». Идентификационные данные ПО представлены в таблице 3.

Таблица 3 — Идентификационные данные ПО ШК341А

• 8.2.3 Результаты поверки ШК341А считать положительными, если блок МКИП принимает навигационный сигнал и рассчитывает задержки, а идентификационные данные ПО соответствуют данным, указанным в таблице 3. В противном случае ШК341А бракуется и направляется в ремонт.

• 8.3 Определение предела среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений задержки навигационных радиосигналов ГЛОНАСС относительно секундной метки внешней шкалы времени

  • 8.3.1 Для проведения измерений собрать схему, приведенную на рисунке 1, подключив выход сигнала «НС» ЭИНС к входу «L1F» блока МКИП.

  • 8.3.2 Включить ЭИНС, стандарт частоты, блок МКИП и ЮК112М36 и дождаться установления рабочего режима работы для каждого из средств.

  • 8.3.3 Выполнить на ЭИНС формирование навигационного сигнала ГЛОНАСС L1F на минус 7 литере в соответствии с РЭ.

  • 8.3.4 Запустить программу управления МКИП на ЮК112М36.

  • 8.3.5 Выбрать COM-порт через который подключен блок МКИП к ЮК112М36 и запустить измерения согласно РЭ.

  • 8.3.6 Провести измерения на протяжении 15 минут, сохраняя результаты для дальнейшей обработки.

  • 8.3.7 Повторить п. 8.3.6 на частотных диапазонах L1F, L2F для каждой литеры ГЛОНАСС.

  • 8.3.8 Повторить п. 8.3.6 для кодовых сигналов на частоте L1C, L2C, L3C для любых четырех навигационных космических аппаратов ГЛОНАСС.

  • 8.3.9 Повторить п. 8.3.6 для каждой литеры сигналов МРЛ ГЛОНАСС.

  • 8.3.10 Запустить штатное ПО ШК341А «SuperGraph»*.

  • 8.3.11 Нажать кнопку «Открыть диаграмму» и выбрать файл с расширением «gdt».

  • 8.3.12 Нажать кнопку «Экспорт данных» и перейти на вкладку «Данные».

  • 8.3.13 Нажать кнопку «Сохранить...», выбрать тип файла «*.csv», ввести название файла и нажать кнопку «Сохранить».

  • 8.3.14 Открыть файл измерений сигнала ГЛОНАСС L1F на минус 7 литере и выбрать измерения задержки сигнала.

  • 8.3.15 Рассчитать математическое ожидание задержки навигационного сигнала для каждой квадратуры по формуле:

(1)

где АГ, — измеренная задержка навигационного сигнала относительно внешней шкалы времени;

N— количество измерений.

’ В комплект поставки не входит, предоставляется Изготовителем

• 8.3.16 Рассчитать предел среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений задержки навигационных радиосигналов ГЛОНАСС относительно секундной метки внешней шкалы времени для каждой квадратуры по формуле:



(2)

• 8.3.17 Повторить пп. 8.3.11-8.3.16 для серий измерений, полученных в пп. 8.3.7-8.3.9.

• 8.3.18 Результаты поверки считать положительными, если предел среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений задержки навигационных радиосигналов ГЛОНАСС относительно секундной метки внешней шкалы времени не более 0,1 нс. В противном случае ШК341А бракуется и направляется в ремонт.

8.4 Определение предела среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений разности фаз по несущей частоте между ортогональными компонентами сигналов ГЛОНАСС

• 8.4.1 Открыть файл измерений сигнала ГЛОНАСС L1F на минус 7 литере и выбрать измерения разности фаз между двумя квадратурными составляющими навигационного сигнала.

• 8.4.2 Рассчитать математическое ожидание разности фаз между двумя квадратурными компонентами навигационного сигнала по формуле:

(3)

где Аф, — измеренная разность фаз между двумя квадратурными компонентами навигационного сигнала.

• 8.4.3 Рассчитать предел среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений разности фаз по несущей частоте между ортогональными компонентами сигналов ГЛОНАСС по формуле:



(4)

• 8.4.4 Повторить пп. 8.4.1-8.4.3 для серий измерений, полученных в пп. 8.3.7-8.3.8.

• 8.4.5 Результаты поверки считать положительными, если предел среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений разности фаз по несущей частоте между ортогональными компонентами сигналов ГЛОНАСС не более 1 градуса. В противном случае ШК341А бракуется и направляется в ремонт.

• 8.5 Определение доверительных границ инструментальной абсолютной погрешности (при доверительной вероятности 0,95) измерения частоты навигационных сигналов ГЛОНАСС.

• 8.5.1 Открыть файл измерений сигнала ГЛОНАСС L1F на минус 7 литере и выбрать измерения отклонения частоты навигационного сигнала от номинальной.

• 8.5.2 Рассчитать математическое ожидание измерений частоты навигационного сигнала по формуле:




  (5)

где А/;— измеренное отклонение частоты навигационного сигнала от частоты несущей.

Лом — номинальное значение частоты несущей заданной литеры заданного диапазона.

• 8.5.3 Рассчитать среднее квадратическое отклонение абсолютной погрешности измерений частоты навигационного сигнала по формуле:

  Ж_м + Л/-^)²

  /=1

  (6)

• 8.5.4 Рассчитать доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) измерения частоты навигационных сигналов ГЛОНАСС по формуле:



  ).

  (7)

• 8.5.5 Результаты поверки считать положительными, если доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) измерения частоты навигационных сигналов ГЛОНАСС не более ±10 Гц. В противном случае ШК341А бракуется и направляется в ремонт.

• 9.1 При положительных результатах поверки на ШК341А выдается свидетельство установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемые ШК341А к дальнейшему применению не допускается, на них выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель начальника НИО-8 по научной работе ФГУП «ВНИИФТРИ» Начальник

841 лаборатории ФГУП «ВНИИФТРИ» Старший научный сотрудник

841 лаборатории ФГУП «ВНИИФТРИ»

Ссылочные нормативные документы

Перечень сокращений

ГНСС — глобальная навигационная спутниковая система; ЗИП — запасные части, инструменты и принадлежности; МКИП — многоканальный измерительный приёмник;

ПО — программное обеспечение;

СИ — средства измерений;

ЭИНС — эталонный имитатор навигационных сигналов.
