УТВЕРЖДАЮ

Руководитель

»

В.Н. Яншин

201УГ.

Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищенном исполнении

МЕТОДИКА ПОВЕРКИ

-р< (ЬЧО9£ -AG

г. Москва

  • 1. Введение

Настоящая методика поверки распространяется на датчик температуры многозонный цифровой МЦДТ 0922 во взрывозащищенном исполнении (далее - МЦДТ). Методика устанавливает и определяет порядок и способы проведения первичной и периодической поверок МЦДТ при выпуске из производства, после ремонта и в процессе эксплуатации.

Рекомендуемый интервал между поверками - 5 лет.

  • 2. Операции поверки

Таблица 1

Наименование операции

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Проверка сопротивления изоляции

6.3

Проверка метрологических характеристик

6.4

  • 3. Средства поверки

Перечень основных и вспомогательных средств поверки, оборудования и материалов, необходимых для проведения поверки, приведён в таблице 2.

Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3

Мегаомметр ЭС0202/1Г, кл. точности 2,5, диапазон измерений 0^1000 МОм

6.4

Термометр сопротивления эталонный ЭТС-100, диапазон 77,540^-273,16 К,

3-ий разряд

6.4

Термометр сопротивления эталонный ЭТС-100, диапазон 273,16^-429,7485 К,

3-ий разряд

6.4

Измеритель универсальный прецизионный В7-99, диапазон от минус 260 °C до 1400 °C, погрешность ±(0,015+0,00025 1|t|) °C;

6.4

Термостат паровой ТП-2 температура от 95 до 101,5 °C, неравномерность 0,03 °C, нестабильность ±0,03 °C,

6.4

Криостат КР-80, диапазон от минус 80 °C до 40 °C, неравномерность 0,01 °C, нестабильность ±0,02 °C

6.2, 6.4

Контроллер цифровых датчиков портативный ПКЦД-1/100

6.2, 6.4

Контроллер цифровых датчиков стационарный СКЦД-6/200’

Возможно применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик термопреобразователя с требуемой точностью.

  • 4. Требования безопасности

При подготовке к поверке и проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», а также требования, установленные ГОСТ 12.3.019.

  • 5. Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C        20 ± 5;

  • - относительная влажность воздуха, %          от 30 до 80;

  • - атмосферное давление, кПа                  от 84 до 106,7.

  • 6. Проведение поверки

    • 6.1. Внешний осмотр

При внешнем осмотре производят следующие действия:

  • 6.1.1. Проверяют отсутствие механических повреждений и нарушения кабеля МЦДТ.

  • 6.1.2. Проверяют наличие паспорта МКСН.405226.001 ПС.

  • 6.1.3. Проверяют наличие шильда и пломбы предприятия-изготовителя на разъеме.

  • 6.1.4. Проверяют наличие на шильде следующей информации:

  • - модификация МЦДТ;

  • - товарный знак изготовителя;

  • - заводской номер;

  • - дату выпуска.

Результаты проверки считают удовлетворительными, если механические повреждения корпусов, разъемов и изоляции - отсутствуют, паспорт, шильд, пломба и информация на шильде присутствуют.

  • 6.2. Опробование

    • 6.2.1. Подключают к МЦДТ в соответствии с рисунком 1 либо контроллер цифровых датчиков портативный ПКЦД-1/100, либо контроллер цифровых датчиков стационарный СКЦД-6/200 - в зависимости от количества преобразователей в МЦДТ.

    • 6.2.2. В соответствии с руководством по эксплуатации контроллеров наблюдают значение температуры каждого преобразователя МЦДТ.

Результаты проверки считают удовлетворительными, если на индикаторе контроллера отображаются значения температуры со всех преобразователей, входящих в состав МЦДТ.

  • 6.3. Проверка сопротивления изоляции

    • 6.3.1. Проверка проводится с помощью мегаомметра ЭСО 202/1.

    • 6.3.2. Один из разъемов мегаомметра прикрепляют к контакту 1 вилки МЦДТ, другой -к корпусу первого преобразователя МЦДТ.

    • 6.3.3. Подают на контакты напряжение 100 В.

    • 6.3.4. Измеряют сопротивление на корпусах первого, а затем и последующих преобразователей.

    • 6.3.5. Меняют полярность подаваемого с мегаомметра напряжения.

    • 6.3.6. Измеряют сопротивление изоляции повторно.

    • 6.3.7. Значение сопротивления вычисляют как среднее арифметическое из двух сопротивлений разной полярности.

Результаты проверки считают удовлетворительными, если электрическое сопротивление изоляции не менее 100 МОм

  • 6.4. Проверка абсолютной погрешности в рабочих условиях эксплуатации

    • 6.4.1. Преобразователи температуры МЦДТ связывают в пучок (по 10  -  15

преобразователей в каждом пучке) с помощью хомута и в центр пучка помещают эталонный термометр сопротивления ЭТС-100 с диапазоном измерений от 77,540 до 273,16 К, затем погружают в криостат КР-80 на глубину от 200 до 300 мм.

  • 6.4.2. Подключают эталонный термометр сопротивления ЭТС-100 к измерителю универсальному прецизионному В7-99 согласно руководству по эксплуатации ДЦШ 2.728.002 РЭ.

  • 6.4.3. Подключают МЦДТ к контроллеру цифровых датчиков портативному ПКЦД-1/100 либо контроллеру цифровых датчиков стационарному СКЦД-6/200 (далее -контроллеры) - в зависимости от количества преобразователей согласно рисунку 1.

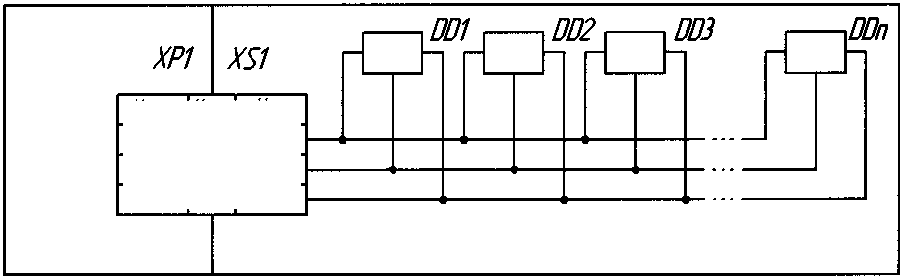

А1         А2

Цепь

Кат.

Цепь

GND

1

GND

DQ

2

DO

Vdi

3

Vdd

А1 - контроллер;

А2 - датчик температуры многозонный цифровой МЦ ДТ 0922;

DD1.. .DDn -преобразователи температуры МЦДТ;

ХР1 - вилка контроллера; XS 1 - розетка МЦДТ.

Рисунок 1 - Схема подключения МЦ ДТ к контроллеру

  • 6.4.4. Устанавливают температуру в криостате равной минус 30±5 °C.

  • 6.4.5. Выдерживают МЦДТ в криостате КР-80 до начала измерения не менее 30 мин, после того как криостат КР-80 выйдет на заданный режим.

  • 6.4.6. Определяют с помощью эталонного термометра сопротивления ЭТС-100 значение температуры в рабочей камере криостата КР-80.

  • 6.4.7. Считывают с помощью контроллера значение температуры измерительных преобразователей МЦДТ.

  • 6.4.8. Вычисляют абсолютную погрешность Д по формуле:

Д — 1эт tHnn »                                                        (1)

где t3T - значение температуры эталонного термометра сопротивления, °C;

tHnn - значение температуры n-го измерительного преобразователя МЦ ДТ, °C.

  • 6.4.9. Повторяют действия п. 6.4.4 - 6.4.8, заменив один эталонный термометр ЭТС-100 на другой, с положительным диапазоном измерений.

  • 6.4.10. Выполняют действия 6.4.4 - 6.4.8 для температурной точки плюс 30 °C

  • 6.4.11. Выполняют действия 6.4.4 - 6.4.8 для температурной точки плюс 100 °C, используя паровой термостат ТП-2. Подключение парового термостата ТП-2 осуществляется согласно руководству по эксплуатации ДДШ 2.998.020 РЭ.

Результат проверки считают удовлетворительным, если при рабочих условиях эксплуатации значение полученной абсолютной погрешности А, не более:

  • -  ±(0,1+0,014(|t|-30)), °C в диапазонах температур от минус 50 °C до минус 30 °C и от 30 °C до 100 °C;

  • -  0,1 °C при температуре от минус 30 °C до 30 °C.

  • 7. Оформление результатов поверки

    • 7.1. Результаты поверки оформляют протоколом по форме, приведенной в Приложении Б.

    • 7.2. При положительных результатах поверки выдается выдают свидетельство о поверке в

соответствии с Приказом Минпромторга от 02.07.2015г. №  1815 и (или) делают

соответствующую запись и ставят знак поверки в паспорт датчика температуры многозонного цифрового МЦДТ 0922.

При отрицательных результатах поверки датчик температуры многозонный цифровой МЦДТ 0922 к применению не допускают и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга от 02.07.2015г. № 1815.

РАЗРАБОТАЛИ:

А.А. Игнатов

Начальник НПО 207

Приложение А (справочное)

Нормативные документы, на которые имеются ссылки в настоящей методике поверки

Обозначение

Наименование

ГОСТ 12.3.019-80

ССБТ. Испытания и измерения электрические. Общие требования безопасности

Приказом Минпромторга от 02.07.2015г. № 1815

Приложение Б (обязательное)

Форма протокола поверки

Протокол №____от «__»__г

поверки МЦДТ 0922-____________________________________.

заводской №__________

Принадлежит_________________________________________________________________

(наименование организации)

Условия

поверки:_________________________________________________________________________________

(температура и относительная влажность окружающего воздуха, атмосферное давление)

Средства поверки:___________________________________________________________________

(тип, модификация, зав.№, сведения о поверке/аттестации)

Результаты поверки:

  • 1. Результаты внешнего осмотра:______________________________________________________

  • 2. Результаты

опробования:______________________________________________________________________

  • 3. Результаты проверки метрологических характеристик:

    Порядке-вый номер преобразователя МЦЦТ

    Номинальные значения температур

    -30 °C

    30 °C

    100 °C

    Измеренное эталонным термометром значение температуры t3m в 1 пучке ,°С:

    Показания преобразователей МПЗ и величина абсолютной погрешности, °C

    tMUffT®

    1мцдг^- Ut

    блндт^

    ЦщДТ^-

    ^мидт^

    Цщдг^- t»r

    1

    2

    3

    10

    Порядковый номер преобразо-вателя МЦЦТ

    Измеренное эталонным термометром значение температуры t3m во 2 пучке ,°С:

    Показания преобразователей МПЗ и величина абсолютной погрешности, °C

    ^МНДТ^

    Цщдт'')- tjr

    tMUar®

    Ьмцдт''}- 1эт

    (мцдт(>)

    ^МЦДТ^- tyr

    И

    12

    20

    Порядке-вый номер преобразо-вателя МЦЦТ

    Измеренное эталонным термометром значение температуры t3m в пучке ,°С:

    Показания преобразователей МПЗ и величина абсолютной погрешности, °C

    ^МЦДТ^

    ^-МЦДТ ~ ^эт

    Цшдг''}- t?T

    tMUnr^

    ^МЦДТ^- tyr

    П-10

    П-9

    .. .

    п

Максимальная абсолютная погрешность МЦЦТ 0922-

при температуре -30 °C                            Дмплт =

в диапазоне св. -30 °C до +30 °C включ.              Дмцдт =

при температуре +100 °C                          Дмппт =

Заключение:______________________________________________________________________

(годен/негоден)

Поверитель:______________________________________________________________________

(ФИО, подпись)

1

Используют, если в составе МЦДТ преобразователей температуры больше 100 шт.
