СОГЛАСОВАНО Генеральный директор ФГУП СПО «Аналитприбор» _________________Н.Г. Антонов «_____» _______________ 2011

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ООО КИП «МЦЭ» -генеральный директор ООО КИП «МЦЭ»

___________________ А.В. Федоров «______» _________________ 2011 г.

ГАЗОАНАЛИЗАТОРЫ

Палладий-3М Методика поверки

ИБЯЛ.413411.048МП

Начальник ОМ - главный метролог

ФГУП СПО «Аналитприбор»

_______________________ Н.А. Диваков

Ведущий инженер

Л. Л. Ужегова

Настоящая методика поверки распространяется на газоанализаторы Палладий-3М (в дальнейшем - газоанализатор) и устанавливает методику первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 12 месяцев.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Опробование:

6.2

- проверка работоспособности;

6.2.1

Да

Да

- определение электрического сопротивления

изоляции;

6.2.2

Да

Да

- проверка электрической прочности изоляции;

6.2.3

Да

Нет

- проверка срабатывания предупредительной и

аварийной сигнализации и коммутации

внешних цепей

6.2.4

Да

Да

3 Определение метрологических характеристик:

- определение основной абсолютной

6.3

погрешности газоанализатора;

6.3.1

Да

Да

- определение вариации показаний

газоанализатора

6.3.2

Да

Да

4 Подтверждение соответствия программного обеспечения средств измерений:

- проверка номера версии. Проверка цифрового

6.4

идентификатора ПО

6.4.1

Да

Да

  • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 2.1 и поверочные газовые смеси (ГСО-ПГС) согласно таблице 2.2.

Таблица 2.1

Номер пункта методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4.1;

6

Термометр ТЛ-2М по ТУ 22-2021.003-88, диапазон от 0 до 100 °С, цена деления 1°С

4.1;

6

Барометр-анероид М-67 по ТУ 25-04-1797, диапазон от 610 до 790 мм рт. ст., ± 0,8 мм рт. ст.

4.1;

6

Психрометр МВ-4М по ТУ 25-1607.054-87, диапазон измерения относительной влажности от 10 до 100 % , температуры от минус 25 до плюс 50 °С

6.2;

6.3

Секундомер СОСпр-2б-2 по ГОСТ 5072-79, 60/60, кл.2

6.2

Мегаомметр М4100/3 по ТУ 25-04-2131-72, диапазон измерения от 0 до 500 МОм, погрешность измерения ± 1 %

6.2

Установка для проверки электрической безопасности GPI-735А; диапазон вых. напряжения от 100 до 6000 В; диапазон установки по току от 0,01 до 10,0 мА; диапазон измерения сопротивления изоляции при напряжении 50 и 100 В от 1 до 2000 МОм, при напряжении 500 и 1000 В от 1 до 10000 МОм (максимальный ток утечки 40 мА)

6.2

Фольга алюминиевая ДПРХМ 0,100х300 НД АД1 ГОСТ 618-73

6.2

Вольтметр универсальный цифровой В7-38; ХВ2.710.005 ТУ, диапазон измерения напряжения от 10-5 до 103 В, диапазон измерения силы тока от 10-5 - 2 х 103 мА, диапазон измерения сопротивления 10-5 - 2 х 104 кОм

6.2;

6.3

Ротаметр РМ-0,1 ГУЗ по ТУ 25-02,070213-82, верхний предел 0,1 м3/ч, кл. 4

6.3

Вольтамперметр М2044, ТУ 25-7514.0106-86, шкала 0,75 мА - 30 А; (15 мВ - 600 В) кл. 0,2

6.3

Вентиль точной регулировки, ИБЯЛ.306249.006

6.3

Трубка ПВХ 4х1,5 по ТУ2247-465-00208947-2006

6.3

Поверочные газовые смеси (ГСО-ПГС) номера в Госреестре ГСО-ПГС 3843-87, 3844-87, выпускаемые по ТУ 6-16-2956-92, ГСО-ПГС 5004-89 выпускаемый по ТУ 2114-001-00226247-2010 в соответствии с таблицей 2.2

Таблица 2.2

ГСО-

ПГС

Компонентный

состав

Характеристика ГСО-ПГС

Номер ГСО-ПГС по Госреестру или обозначение

НТД

Содержание определяемого

компонента, объемная доля,

-1

млн

Пределы допускаемого отклонения, объемная доля,

-1

млн

Пределы допускаемой погрешности аттестации, объемная доля, млн-1

1

СО-воздух

(1,2 мг/м3)

1,0

± 0,5

± 0,3

5004-89

2

(25 мг/м3)

21

± 2

Относительная ± (-0,1Х+5,3) %

3843-87

3

(46 мг/м3)

39

± 4

Относительная ± 2 %

3844-87

Примечания

  • 1 Х - значение концентрации определяемого компонента, указанное в паспорте на ГСО-ПГС, объемная доля, млн-1.

  • 2 Изготовители и поставщики ГСО-ПГС:

  • - 214031; ФГУП СПО «Аналитприбор», Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 31-32-39, факс (4812) 31-75-17;

  • - 190005; ГЦИ СИ ГУП «ВНИИМ им. Д. И. Менделеева», Россия, г. С-Петербург, Московский пр-т, 19, тел. (812) 315-11-45, факс (812) 327-97-76.

  • 3 Допускается получение указанных ГСО-ПГС на другом оборудовании при условии обеспечения характеристик, не хуже указанных

  • 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

  • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

- требования техники безопасности и производственной санитарии выполнять согласно «Правилам по охране труда на предприятиях и в организациях машиностроения» ПОТ РО-14000-001-98, утвержденным департаментом экономики машиностроения министерства экономики РФ 12.03.98;

- требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

- сброс газа при поверке газоанализатора по ГСО- ПГС должен осуществляться за пределы помещения;

- помещение должно быть оборудовано приточно-вытяжной вентиляцией;

- в помещении запрещается пользоваться открытым огнем и курить;

- к поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413411.048РЭ и прошедшие необходимый инструктаж.

  • 4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговорены особо:

      - температура окружающего воздуха,

      оС

      20 ± 5;

      - относительная влажность,

      %

      60 ± 15;

      - атмосферное давление,

      кПа

      101,3 ± 4,0;

      (мм рт. ст.)

      (760 ± 30);

      - напряжение питания,

      В

      230^21

      - частота питающей сети,

      Гц

      50 ± 1

      - расход ГСО- ПГС,

      дм3/мин

      1,0 ± 0,1;

- механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

- отсчет показаний проводить через 5 мин после подачи ГСО- ПГС.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- ознакомиться с настоящей методикой поверки и руководством по эксплуатации ИБЯЛ.413411.048РЭ;

- выполнить мероприятия по обеспечению условий безопасности;

- проверить наличие паспортов и сроки годности поверочных газовых смесей;

- баллоны с ПГС должны быть выдержаны при температуре поверки не менее 24 ч;

- газоанализатор должен быть выдержан при температуре поверки не менее 4 ч ;

- подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

- ознакомиться с руководством по эксплуатации и подготовить газоанализатор к работе согласно разделу 2 руководства по эксплуатации ИБЯЛ.413411.048РЭ;

- перед определением метрологических характеристик провести корректировку нуля и чувствительности.

- проверку газоанализатора по ГСО- ПГС проводить по схеме рисунка 1 с выключенным побудителем расхода;

- перед началом проверки сопротивления и прочности изоляции корпус газоанализатора обернуть в алюминиевую фольгу;

- подключение газоанализатора к электрической сети питания, проводить по схеме рисунка 2.

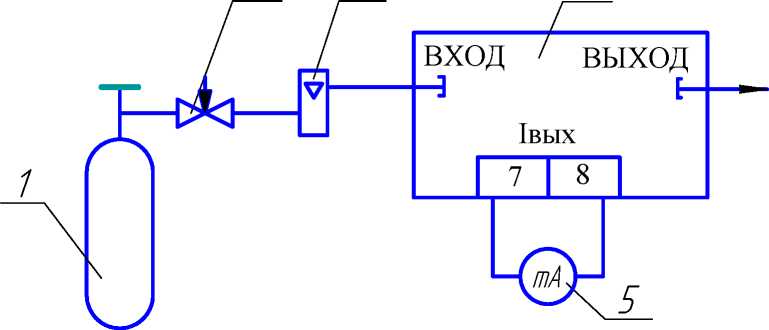

2 3 4
Сброс г аз а
  • 1 - баллон с ГСО-ПГС;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4 - газоанализатор;

  • 5 - миллиамперметр.

Газовые соединения выполнить трубкой ПВХ 4х1,5

Рисунок 1 - Схема поверки газоанализатора по ГСО-ПГС

Конт.

Цепь

1

-230 В

2

-230 В

3

4

Заз ем ляющий провод

5

6

+ 12 В

7

Общ.

230 В

Рисунок 2 - Схема подключения газоанализаторов к электрической сети питания

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

  • 1) отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

  • 2) наличие пломб;

  • 3) наличие маркировки газоанализатора, соответствующей руководству по эксплуатации ИБЯЛ.413411.048РЭ;

  • 4) комплектность газоанализатора, указанная в руководстве по эксплуатации ИБЯЛ.413411.048РЭ;

  • 5) исправность органов управления, настройки и коррекции;

  • 6) наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

  • 6.1.2 Результаты внешнего осмотра газоанализатора положительные, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Проверка работоспособности

      • 6.2.1.1 Включить газоанализатор и провести проверку работоспособности газоанализатора в соответствии с разделом 2 руководства по эксплуатации ИБЯЛ.413411.048РЭ.

      • 6.2.1.2 Газоанализатор считается работоспособным, если:

  • - при включении газоанализатора на передней панели загорается индикатор единичный зеленого цвета;

  • - на дисплее появляется номер версии ПО, происходит подсчет и вывод контрольной суммы на индикатор;

  • - газоанализатор переходит в режим прогрева, который сопровождается изменением надписи на дисплее каждую минуту, в течении 15 мин, ведя обратный отсчет окончания прогрева, и прерывистым свечением индикаторов единичных «ПОРОГ1» и «ПОРОГ2»;

  • - по окончании прогрева газоанализатор переходит в основной режим измерения.

  • 6.2.2 Определение электрического сопротивления изоляции

    • 6.2.2.1 Определение электрического сопротивления изоляции проводить мегаомметром при температуре окружающего воздуха (20 ± 5) °С и относительной влажности до 80 %. Газовый канал газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

    • 6.2.2.2 Испытательное напряжение постоянного тока 500 В прикладывать между соединенными вместе контактами 1,2 разъема «СЕТЬ» и:

  • - корпусами разъемов «1вых» и «RS-232»;

  • - штуцерами «ВХОД» и «ВЫХОД».

Отсчет показаний проводить спустя 10 с после приложения напряжения.

  • 6.2.2.3  Результаты операции поверки положительные, если полученное значение электрического сопротивления изоляции не менее 20 МОм.

  • 6.2.3 Проверка электрической прочности изоляции

    • 6.2.3.1 Проверку электрической прочности изоляции проводить на пробойной установке при температуре окружающей среды (20 ± 5) °С и относительной влажности до 80 %. Газовый канал газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

    • 6.2.3.2 Испытательное, практически синусоидальное, напряжение 1500 В прикладывать между соединенными вместе контактами 1,2 разъема «СЕТЬ» и:

  • - соединенными вместе контактами 1 - 8 разъема «1вых»;

  • - соединенными вместе контактами 2, 3, 5 разъема «RS-232»;

  • - корпусами данных разъемов;

  • - штуцерами «ВХОД» и «ВЫХОД».

  • 6.2.3.3 Испытательное напряжение изменять от нуля до заданного значения за время от 5 до 20 с. Изоляцию выдерживать под испытательным напряжением в течение 1 мин. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени.

  • 6.2.3.4 Результаты операции поверки положительные, если за время проверки не наблюдается признаков пробоя изоляции или поверхностного перекрытия изоляции.

ИБЯЛ.413411.048МП

  • 6.2.4 Проверка срабатывания предупредительной и аварийной сигнализации и коммутации внешних цепей

    • 6.2.4.1 В соответствии с разделом 2 ИБЯЛ.413411.048РЭ установить пороговые значения срабатывания сигнализации «Порог1» равное 16 мг/м3, а «Порог2» - 29 мг/м3.

Примечание - Допускается проводить проверку одновременно с определением основной абсолютной погрешности.

  • 6.2.4.2 Подать на вход газоанализатора ГСО-ПГС №2.

  • 6.2.4.3 Зарегистрировать включение индикатора «Порог1» и замыкание между собой контактов 2 и 3 разъема «1вых». Замыкание контактов проверять при помощи вольтметра В7-38, переведенным в режим измерения сопротивления.

  • 6.2.4.4 Подать на вход газоанализатора ГСО-ПГС №3.

  • 6.2.4.5 Зарегистрировать включение индикаторов «Порог2» и «Порог 1». Зарегистрировать замыкание между собой контактов 5 и 6, а также контактов 2 и 3 разъема «1вых».

  • 6.2.4.6 Результаты операции поверки положительные, если:

  • -  происходит срабатывание предупредительной сигнализации при подаче ГСО-ПГС №2, и аварийной сигнализации при подаче ГСО-ПГС №3;

  • -  происходит замыкание между собой контактов в соответствии с п 6.2.4.3 и п. 6.2.4.5.

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной абсолютной погрешности газоанализатора

      • 6.3.1.1 Определение основной абсолютной погрешности проводить при поочередном пропускании через газоанализатор ГСО-ПГС в последовательности №№ 1-2-3-2-1-3. Состав и характеристики ГСО-ПГС приведены в таблице 2.2.

      • 6.3.1.2 Подключить к контактам 7 и 8 выходного разъема «1вых» вольтамперметр типа М2044, в режиме измерения тока. Отсчет показаний производить с дисплея газоанализатора и по вольтамперметру.

      • 6.3.1.3 Определить значение основной абсолютной погрешности газоанализатора (Л) в каждой точке поверки по формуле

Л = А;- А 0j,                                                  (6.1)

где А; - показания газоанализатора по дисплею в j-ой точке поверки, мг/м3;

А0; - действительное значение концентрации определяемого компонента в j-ой точке поверки, указанное в паспорте на ГСО-ПГС, мг/м3.

  • 6.3.1.4 Определить значение основной абсолютной погрешности по выходному токовому сигналу (0 - 5), (4 - 20) мА на ГСО-ПГС №№ 1, 2, 3 по формуле (6.1), при этом показания газоанализатора по токовому выходу определить по формуле

а - 1_L

(6.2)

Aj- К ,

где Ij - значение выходного сигнала, при подаче ГСО-ПГС №1 (№2 или №3), мА;

Io - начальное значение выходного сигнала, равное

  • - 0,0 - для выходного токового сигнала 0 - 5 мА;

  • - 4,o - для выходного токового сигнала 4 - 2o мА;

К - коэффициент пропорциональности, равный:

o,1

мА м3

мг

- для выходного токового сигнала o - 5 мА;

o,32

мА м3

мг

- для выходного токового сигнала 4 - 2o мА.

  • 6.3.1.5 Результаты операции поверки положительные, если полученные значения основной абсолютной погрешности газоанализатора в каждой точке поверки не превышает:

  • - ± 0,75 мг/м3 на участке диапазона измерения от 0 до 3 мг/м3;

  • - ± (0,75 + 0,085 (АВХ - 3)) мг/м3 на участке диапазона измерения от 3 до 50 мг/м3,.

где АВХ - массовая концентрация оксида углерода на входе газоанализатора, мг/м3.

  • 6.3.2 Определение вариации показаний газоанализатора

    • 6.3.2.1  Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной абсолютной погрешности на ГСО-ПГС №2.

    • 6.3.2.2 Определить вариацию показаний по формуле

А.г - А.

j6 jм

(6.3)

Дд '

где Aj6 , (А)м) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания определяемого компонента, зарегистрированные по дисплею газоанализатора или рассчитанные по формуле (6.2) по выходному токовому сигналу, мг/м3;

Дд - пределы допускаемой основной абсолютной погрешности газоанализатора, равные ± (0,75 + 0,085 (АВХ - 3)) мг/м3.

  • 6.3.2.3 Результаты операции поверки положительные, если полученное значение вариации показаний в долях от пределов допускаемой основной абсолютной погрешности не превышает 0,5.

6.4 Подтверждение соответствия программного обеспечения средств измерений

  • 6.4.1 Проверка номера версии. Проверка цифрового идентификатора ПО.

  • 6.4.1.1 Проверку номера версии и цифрового идентификатора ПО проводить в следующем порядке:

- включить и прогреть газоанализатор согласно указаниям РЭ;

- убедиться, что на индикаторе газоанализатора появился номер версии ПО;

- после этого, происходит подсчет контрольной суммы с помощью алгоритма CRC-16 и вывод контрольной суммы на индикатор.

  • 6.4.1.2 Результаты операции поверки положительные, если зарегистрированные номер версии ПО и значение контрольной суммы исполняемого кода соответствуют значениям, указанным в руководстве по эксплуатации ИБЯЛ.413411.048РЭ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 Результаты поверки оформляют протоколом произвольной формы.

  • 7.2 При положительных результатах поверки газоанализатор признают годным к применению, производят клеймение путем нанесения оттиска поверительного клейма на защитной крышке газоанализатора на свободном месте или делают соответствующую отметку в руководстве по эксплуатации ИБЯЛ.413411.048РЭ, или оформляют и выдают свидетельство о поверке в соответствии с ПР 50.2.006-94.

  • 7.3 При отрицательных результатах поверки газоанализатор признают непригодным к применению, эксплуатацию газоанализатора запрещают. Клеймо предыдущей поверки гасят, свидетельство о поверке аннулируют, делают отметку о непригодности в руководстве по эксплуатации ИБЯЛ.413411.048РЭ и оформляют извещение о непригодности установленной формы в соответствии ПР 50.2.006-94 с указанием причин непригодности

  • 7.4 Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 3.

Рисунок 3 - Схема пломбировки газоанализатора от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов в документе

Номер документа

подпись

Дата

измененных

замененных

новых

аннулированных

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
