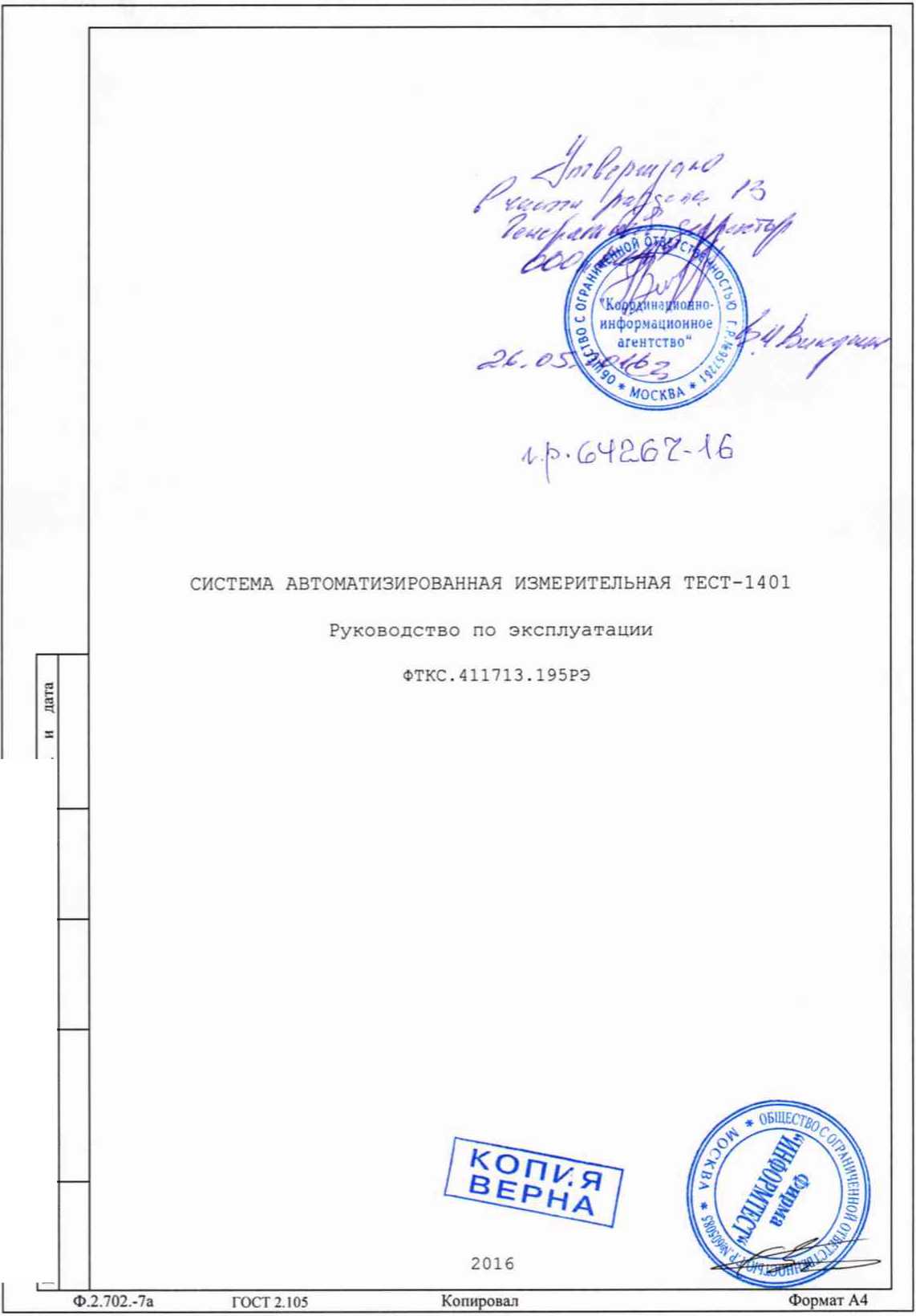

Методика поверки «СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-1401» (РЭ ФТКС.411713.195)

Инн. N подп. | Поди, и дата | Взам. инв. N | Инв. N дубя. | Подо.

Настоящий документ предназначен для использования в качестве руководства при эксплуатации системы автоматизированной измерительной ТЕСТ-1401 ФТКС.411713.195(далее - изделие).

эксплуатации является обязательным руководящим эксплуатирующих изделие.

эксплуатации изделия следует дополнительно руководствоваться документами, которые перечислены в документе ФТКС.411713.195ВЭ Система автоматизированная измерительная ТЕСТ-1401 Ведомость эксплуатационных документов.

• 1 Назначение

  • 1.1 Изделие является системой автоматизированной измерительной и предназначено для использования при автономных испытаниях блоков управления приводами.



    2	Зам.	ФТКС.125-2016
    И зм.	Лист	N докум.	Подп.	Дата

    Лист

• 2 Технические данные

  • 2.1 Общие сведения об изделии



    • 2.1.1 Изделие представляет собой комплект аппаратно-программных средств на базе устройств стандарта магистрали VXI-bus, на основе которого создается автоматизированная измерительная система.

    • 2.1.2 Конструктивно изделие представляет собой стойку СЭ91, состоящую из стойки ФТКС.301422.097 с установленными в нее блоками БЭ161 ФТКС.411259.177 и БЭ162 ФТКС.411259.178 с модулями и мезонинами, коммутатором Ethernet, промышленным компьютером, источником питания Keysight N6712A, коммутационными панелями КП-СК ФТКС.687287.165 и КП-И ФТКС.687287.166.

    • 2.1.3 Габаритные размеры стойки СЭ91 не более:

• - высота 1910 мм;

• - ширина 650 мм;

• - длина 940 мм.

• 2.1.4 Масса стойки СЭ91 не более 400 кг.

• 2.1.5 Питание изделия осуществляется от однофазной сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц (далее - питающая сеть).

• 2.1.6 Потребляемая изделием по сети питания мощность не более 5000 ВА.

• 2.1.7 Электрическое сопротивление защитного заземления стойки СЭ91 не более 0,1 Ом.

• 2.1.8 Электрическая прочность изоляции цепей сетевого питания изделия относительно корпуса не менее 1500 В.

• 2.1.9 Сопротивление изоляции цепей сетевого питания изделия относительно корпуса не менее 20 МОм.

• 2.1.10 Время подготовки изделия к работе не более 30 минут.

• 2.1.11 Изделие обеспечивает непрерывный режим работы в течение 100 часов с последующим перерывом не более 2 часов.

• 2.1.12 Электробезопасность изделия соответствует классу I по ГОСТ 12.2.007.0-75.

• 2.1.13 Программное обеспечение СПФ обеспечивает проверку работоспособности крейтов, модулей и мезонинов в режимах

6

• -  имитация термодатчиков по 8 каналам.

Функция реализуется мезонинами МПС2-2 ФТКС.468266.015-02 (см. ФТКС.468266.015РЭ Электронный магазин сопротивления

• _{3 Зам. ФТК}п_Со_.17с_8-т₂₀о₁₆янному току МПС Руководство по эксплуатации; ФТКС.75015-01 32 01 Драйвер мезонина МПС2 Руководство системного программиста);

• - формирование сигналов вращающегося трансформатора. Функция реализуется покупным модулем 65CS4-A2210E0-A2210E0-N;

• -  поддержание обмена по ЛВС «Ethernet» с внешними вычислительными средствами;

• -  обеспечение диагностики собственных аппаратных средств;

• -  контроль состояния запитанных и незапитанных датчиков по 32 каналам. Функция реализуется мезонином МДС32 ФТКС.468266.009 (см. ФТКС.468266.009РЭ МДС32 Руководство по эксплуатации; ФТКС.75009-01 32 01 Драйвер мезонина МДС32 Руководство системного программиста);

• - формирование логических сигналов по 32 каналам в одном из следующих взаимоисключающих режимов:

• 1) логические уровни

• 2) логические уровни

• 3) логические уровни Функция реализуется

(см. ИЫС3.031.161РЭ

UNC.76161-01 32 01 Драйвер ОЛС Руководство системного программиста).

• -  прием по 32 каналам логических сигналов с уровнем логического «0» - от 0 до 0,7 В и уровнем логической «1» -от 1,7 до 5 В.

Функция реализуется модулем ОЛС UNC3.031.161

(см. иЫС3.031.161РЭ ОЛС Руководство по эксплуатации; UNC76161-01 32 01 Драйвер ОЛС Руководство системного программиста);

• -  выдача аналоговых сигналов напряжением до 10 В по 16 каналам.

Функция реализуется модулем ИПТН16 ФТКС.468260.007 (см. ФТКС.468260.007РЭ ИПТН16 Руководство по эксплуатации; ФТКС.75007-01 32 01 Драйвер ИПТН16 Руководство системного программиста);

• - измерение постоянного напряжения, переменного напряжения, сопротивления, силы тока постоянного напряжения. Функция реализуется модулем ЦММ1 UNC3.031.144

(см. иЫС3.031.144РЭ Мультиметр цифровой ЦММ1 Руководство по эксплуатации; UNC.76144-01 32 01 Мультиметр цифровой ЦММ1 Драйвер Руководство системного программиста);

• -  осциллографирование сигналов сложной формы по 4 каналам, гальванически развязанным от корпуса.

Функция реализуется мезонинами ОСЦ5 UNC3.031.150

(см. иЫС3.031.150РЭ Осциллограф цифровой ОСЦ5 Руководство по эксплуатации; UNC.76150-01 32 01 Осциллограф цифровой ОСЦ5 Драйвер Руководство системного программиста);

измерение напряжения аналоговых сигналов до 10 В по восьми каналам.

Функция реализуется мезонином МН8И-10В ФТКС.468266.023-01 (см. ФТКС.468266.023-01РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации;

ФТКС.75023-01 32 01 МН8И Руководство системного программиста);

измерение напряжения аналоговых сигналов до 150 В по шести каналам.

Функция реализуется мезонином МН6И-150В ФТКС.468266.035 (см. ФТКС.468266.035РЭ Измеритель мгновенных значений напряжения МН6И-150В Руководство по эксплуатации;

ФТКС.75023-01 32 01 МН8И Руководство системного программиста);

выдача аналоговых сигналов напряжением до 50 В. Функция реализуется модулем ГПТН UNC3.031.036 (см. иЫС3.031.036РЭ ГПТН Руководство по эксплуатации; UNC.76036-01 32 01 Драйвер ГПТН Руководство системного программиста);

коммутацию 500 входных линий на 8 выходных линий. Функция реализуется 10 модулями КМ50х8 UNC3. 031.142

(см. иЫС3.031.142РЭ КМ50х8 Руководство по эксплуатации; UNC.76142-01 32 01 Драйвер КМ50х8 Руководство системного программиста);

коммутация входных/выходных линий функциональных модулей (выходных линий генератора постоянного тока и напряжения, входных линий цифрового мультиметра) к ОК. Функция реализуется модулем КМ50х8 UNC3.031.142 (см. UNC3.031.142 РЭ КМ50х8 Руководство по эксплуатации, UNC76142-01 32 01 Драйвер КМ50х8 Руководство системного программиста.

мезонинов и источника питания изделия, в режиме «ОК подключен»

ФТКС.52064-01 обеспечивает проверку работоспособности модулей и мезонинов, входящих в состав изделия, в режиме «ОК отключен».

• 2.3 Основные технические характеристики

  к

  ч о С

  к ч о к Z

  « и К

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.195РЭ

  Лист



• 2.3.1 Формирование команд управления



• 2.3.1.1 Изделие обеспечивает формирование команд управления с помощью формирователя команд управления (ФКУ) на 30 каналов.

• 2.3.1.2 ФКУ выдает команды путем коммутации командных линий на линии «+U» или «-U» внешних источников питания ИП1-ИП4 (напряжение от источников питания ИП1-ИП4 подается на соединитель «ФКУ ВХОД», расположенный на КП-И). Команды формируются путем коммутации командных линий на линии «1» или «2» соединителя «ФКУ ВХОД».

Примечание - Выбор источника питания для подключения напряжения на соединитель «ФКУ ВХОД» осуществляется пользователем самостоятельно штатным кабелем ИП-ВХОД ФТКС.685621.458.

• 2.3.1.3 ФКУ обеспечивает следующие параметры команд:

• - коммутируемое напряжение 1 до 150 В;

• - коммутируемый ток по каждой линии команды управления - от 1 мА до 1 А;

• - максимальная мощность по каждой линии команды управления -

50 Вт;

• - максимальный ток, коммутируемый ФКУ - 2 А.

• 2.3.1.4 ФКУ обеспечивает два режима управления длительностью команды для каждой командной линии:

• - режим аппаратного управления длительностью команды (включение реле производится командой включения от промышленного компьютера, а отключение - по срабатыванию программируемого таймера);

• - режим программного управления длительностью команды (коммутация реле осуществляется командами включения/отключения от промышленного компьютера).

• 2.3.1.5 В режиме аппаратного управления длительностью команды обеспечиваются следующие временные параметры команды:

• - длительность от 0,025 до 6 с,

• - дискретность задания длительности, не более 0,025 с.

• 2.3.1.6 Сопротивление замкнутой цепи от входного канала ФКУ (соединитель «ФКУ ВХОД») до любой из 30 выходных командных линий (соединитель «ФКУ ВЫХОД 1-30») не более 0,5 Ом. В течение гарантийного срока эксплуатации сопротивление этой цепи не более 1,5 Ом.

  • 2.3.1.7 Уровень напряжения шумов, наводимый на любой нагруженный на эквивалентную нагрузку 50 Ом канал ФКУ со стороны других каналов,

    не превышает	следующих			значений:
    - минус	50	дБ	для	синусоидального	сигнала	частотой	100 кГц;
    - минус	35	дБ	для	синусоидального	сигнала	частотой	1 МГц;
    - минус	20	дБ	для	синусоидального	сигнала	частотой	10 МГц.	10

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

2.3.1.8 Каналы ФКУ гальванически развязаны от цепей питания, управления и корпуса. В разомкнутом состоянии каналы ФКУ гальванически развязаны друг относительно друга.

Электрическая прочность изоляции гальванической развязки каналов ФКУ не менее 200 В.

Сопротивление гальванической развязки не менее 100 МОм.

• 2.3.2 Коммутация сигналов

• 2.3.2.1 Для коммутации сигналов в изделии реализован матричный системный коммутатор (СК) вида 500 х 8, который обеспечивает коммутацию любой из 500 входных линий на любую из восьми выходных линий в произвольном порядке.

• 2.3.2.2 Подключение ОК к восьми выходным линиям системного коммутатора осуществляется посредством дополнительного модуля КМ50х8, установленного в блоке БЭ162 ФТКС.411259.178 (соединители «РЕЗЕРВ СК», «СК-ИП», клеммы «1» - «8» на КП-И ФТКС.687287.166),или непосредственно к соединителю «Линии 1-8» КП-СК.

• 2.3.2.3 Изделие при помощи дополнительного модуля КМ50х8, установленного в блоке БЭ162, обеспечивает коммутацию входных/выходных линий функциональных модулей (выходных линий генератора постоянного тока и напряжения, входных линий цифрового мультиметра) к ОК.



  2.3.2.4 Общее инициальное сопротивление цепи, формируемой через системный коммутатор (от соединителя на коммутационной панели к которому подключается ОК, до соединителя «Входы» на лицевой панели модуля КМ50х8, установленного в блоке БЭ162), не более 2 Ом.

  В течение гарантийного срока эксплуатации сопротивление этой цепи - не более 5 Ом.

  2.3.2.5 Технические характеристики коммутатора: напряжение от 1 мВ до 150 В; ток от 1 мкА до 100 мА; мощность не более

  коммутируемое коммутируемый коммутируемая

  напряжения шумов,

  10 Вт.

  2.3.2.6 Уровень эквивалентную нагрузку 50 Ом канал превышает

  • - минус

  • - минус

  • - минус

  2.3.2.7

  наводимый на любой нагруженный, СК со стороны других каналов,

  следующих

  50

  35

  20

  дБ дБ дБ

  для для для

  Полоса

  значений:

  синусоидального синусоидального синусоидального

  сигнала

  сигнала

  сигнала

  частотой частотой частотой

  100 кГц;

  1 МГц;

  10 МГц.

  пропускания каналов СК не

  СК являются гальванически и корпуса. В разомкнутом

  менее 10 МГц.

  Каналы

  питания, управления

  развязаны друг относительно друга и от ОК.

  развязанными от цепей состоянии каналы СК

  11

  И зм.	Лист	N докум.	Подп.	Дата

  ФТКС.411713.195РЭ

  Лист



2.3.2.9 Электрическая прочность гальванической развязки каналов СК не менее 200 В. Сопротивление гальванической развязки не менее 100 МОм.

• 2.3.3 Формирование модифицированного интерфейса RS-232

• 2.3.3.1 Преобразователь модифицированного интерфейса RS-232 выполняет обмен по интерфейсу RS-232 по четырем каналам.

• 2.3.3.2 Каждый канал выдает и принимает следующие сигналы (относительно GND - System Ground):

• - RxD - Receive Data;

• - TxD - Transmit Data.

• 2.3.3.3 Уровни передаваемых и принимаемых сигналов в каждом из каналов 1-4 формирователя приведены в таблице 2.1.



  Таблица 2.1 - Уровни передаваемых и принимаемых сигналов

  № режима	Сигналы	Логический «0»	Логическая «1»	Примечание
  1	TxD	От 0 до 0,9 В	От 2,31 до 3,3 В	3,3 В
  	RxD	От 0 до 0,9 В	От 2,31 до 3,3 В
  2	TxD	От 2,31 до 3,3 В	От 0 до 0,9 В
  	RxD	От 2,31 до 3,3 В	От 0 до 0,9 В
  3	TxD	От 0 до 0,9 В	От 3,51 до 5 В	5 В
  	RxD	От 0 до 0,9 В	От 3,51 до 5 В
  4	TxD	От 3,51 до 5 В	От 0 до 0,9 В
  	RxD	От 3,51 до 5 В	От 0 до 0,9 В

• 2.3.3.4 Значение тока для уровня логической «1» и логического «0» не более 0,8 мА.

• 2.3.3.5 Внешний программный интерфейс управления формирователем соответствует интерфейсу стандартного порта RS-232. После инициализации устройство обнаруживается в операционной системе в виде стандартных СОМ-портов.

• 2.3.3.6 Настройка режимов работы (см. табл. 2.1) каждого канала формирователя модифицированного интерфейса RS-232 производится подключением соединителей контрольных к разъемам «ТК1»... «ТК4» на 12

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

постоянного тока, сопротивления постоянному току, напряжения переменного тока.

• 2.3.5.2 Функция измерения мультиметром электрических параметров (напряжения постоянного тока, силы постоянного тока, сопротивления постоянному току и напряжения переменного тока) реализована одним модулем ЦММ1.

• 2.3.5.3 Технические характеристики модуля ЦММ1 приведены в руководстве по эксплуатации иЫС3.031.144РЭ.

• 2.3.5.4 Изделие обеспечивает измерение напряжения постоянного

тока в следующих диапазонах:

- от	минус
- от	минус
- от	минус
- от	минус
- от	минус

100 до плюс 100 мВ; 1 до плюс 1 В;

10 до плюс 10 В;

100 до плюс 100 В;

150 до плюс 150 В.

• 2.3.5.5 Пределы допускаемой относительной погрешности измерений напряжения постоянного тока определяются по формуле

± (а + b х |Uk/U_x|),

где U_k - конечное значение диапазона измерений,

U_x - измеренное значение.

Значения коэффициентов «а» и «b» для диапазонов измерений приведены в таблице 2.2.

• 2.3.5.6 Изделие обеспечивает измерение силы постоянного тока в следующих диапазонах:

• - от минус 10 до плюс 10 мА;

• - от минус 100 до плюс 100 мА;

• - от минус 1 до плюс 1 А.

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

Примечание - Функция измерения силы постоянного тока мультиметром в диапазоне от минус 1 А до плюс 1 А реализуется при подключении к разъемам на передней панели модуля ЦММ1.

• 2.3.5.7 Пределы допускаемой относительной погрешности измерений силы постоянного тока модулем ЦММ1 определяются по формуле

± (а + b х |I_K/I_X|),                                  (3)

где IK - конечное значение диапазона измерений,

IX - измеренное значение.

Значения коэффициентов «а» и «b» для диапазонов измерений, приведены в таблице 2.3.

Примечание - Погрешность измерения силы постоянного тока в диапазоне от минус 1 А до плюс 1 А контролируется непосредственно на разъемах передней панели модуля ЦММ1.

• 2.3.5.8 Изделие обеспечивает измерение сопротивления постоянному току до 100 МОм по четырёхпроводной схеме измерения в диапазонах измерений:

  - от 10 до 100 Ом;
  - от	0,	1 до 1 кОм;
  - от	1	до 10 кОм;
  - от	10	до 100 кОм;
  - от	0,	1 до 1 МОм;
  - от	1	до 10 МОм;
  - от	10	до 100 МОм.

• 2.3.5.9 Пределы допускаемой относительной погрешности измерений сопротивления постоянному току до 100 МОм по четырёхпроводной схеме измерения модулем ЦММ1 в составе системы (значения относительной погрешности контролируются на соединителях коммутационной панели КП-СК) определяются по формуле

± (а + b х Rk/Rx),                                     (4)

15 где R_K - конечное значение диапазона измерений,

Rx - измеренное значение.

Значения коэффициентов «а» и «b» для диапазонов измерений, приведены в таблице 2.4.

Примечание - Погрешность измерений определяется для четырёхпроводной схемы измерения.

Таблица 2.4 - Значения коэффициентов «а» и «b» для расчета погрешности измерения сопротивления постоянному току

Конечное значение диапазона измерений, RK	Значение коэффициентов
	a	b
100 Ом	0,05	0,025
1 кОм	0,05	0,015
10 кОм	0,05	0,015
100 кОм	0,05	0,015
1 МОм	0,15	0,03
10 МОм	1,5	0,05
100 МОм	6	0,06

2.3.5.11 Пределы допускаемой относительной погрешности измерения напряжения переменного тока модулем ЦММ1 определяются по формуле

± (а + b х Uk/U_x),                                   (5)

где UK - конечное значение диапазона измерений,

UX - измеренное значение.

Значения коэффициентов «а» и «b» для диапазонов измерений, приведены в таблице 2.5.

100 кГц - 300 кГц

11,00

1,50

• 2.3.6 Измерение мгновенных значений напряжения по восьми дифференциальным изолированным друг от друга каналам

• 2.3.6.1 Функция измерения мгновенных значений напряжения по восьми дифференциальным изолированным друг от друга каналам реализована двумя мезонинами МН8И-10В.

• 2.3.6.2 Технические характеристики мезонинов МН8И-10В приведены в руководстве по эксплуатации ФТКС.468266.023РЭ.

• 2.3.6.3 Изделие обеспечивает измерение напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В.

• 2.3.6.4 Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования определяются по формуле

± [0,05 + 0,05 х (Uk/Ux - 1)] %,

(6) где Uk - значение верхней границы диапазона,

Ux - измеренное значение.

• 2.3.7 Измерение мгновенных значений напряжения по шести дифференциальным изолированным друг от друга каналам

• 2.3.7.1 Функция измерения мгновенных значений напряжения по шести дифференциальным изолированным друг от друга каналам реализована мезонином МН6И-150В.

• 2.3.7.2 Технические характеристики мезонина МН6И-150В приведены в руководстве по эксплуатации ФТКС.468266.035РЭ.

• 2.3.7.3 Изделие обеспечивает измерение напряжения постоянного тока в диапазоне от минус 150 до плюс 150 В.

• 2.3.7.4 Пределы допускаемой относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования определяются по формуле

± [0,05 + 0,03 х (Uk/Ux - 1)] %,

(7)

где Uк - значение верхней границы диапазона,

Ux - измеренное значение.

18

• 2.3.8 Воспроизведение активного сопротивления постоянному току

• 2.3.8.1 Изделие обеспечивает воспроизведение активного сопротивления постоянному току по восьми каналам.

• 2.3.8.2 Функция воспроизведения активного сопротивления реализована восемью мезонинами МПС2-2 ФТКС.468266.015, установленными на один носитель мезонинов НМ-М ФТКС.468269.011.

• 2.3.8.3 Технические характеристики мезонинов МПС2-2 приведены в руководстве по эксплуатации ФТКС.468266.015РЭ.

• 2.3.8.4 Изделие обеспечивает воспроизведение сопротивления постоянному току каждого канала в следующих диапазонах:

  - от	10 до 100 Ом;
  - от	100	до 400 Ом;
  - от	400	до 600 Ом;
  - от	600	до 1000 Ом;
  - от	1000	до 1500 Ом;
  - от	1500	до 2000 Ом.



• 2.3.8.5 Пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току равны:

• - ± [0,05 + 0,05 х (Rm/Rx)] % в диапазоне от 10 до 100 Ом;

• - ± [0,06 + 0,01 х (Rm/Rx)] % в остальных диапазонах, где Rm - верхняя граница диапазона;

Rx - устанавливаемое значение.

• 2.3.9 Воспроизведение программно заданных значений силы постоянного тока или напряжения постоянного тока

• 2.3.9.1 Изделие воспроизводит программно заданные значения силы постоянного тока или напряжения постоянного тока по шестнадцати независимым изолированным каналам.

• 2.3.9.2 Функция воспроизведения программно заданных значений силы постоянного тока или напряжения постоянного тока реализована модулем ИПТН16 ФТКС.468260.007.

• 2.3.9.3 Технические характеристики модуля ИПТН16 приведены в руководстве по эксплуатации ФТКС.468260.007РЭ.

• 2.3.9.4 Изделие обеспечивает воспроизведение напряжения постоянного тока по каждому каналу в следующих диапазонах:

• - от минус 10 В до минус 10 мВ;

• - от плюс 10 мВ до плюс 10 В.

Шаг программной установки воспроизводимого напряжения постоянного тока не более 10 мВ.

2.3.9.5Пределы допускаемой абсолютной погрешности установки напряжения модулем ИПТН16 в режиме холостого хода: ± 5 мВ.           19

• 2.3.9.6 Изделие обеспечивает воспроизведение силы постоянного тока по каждому каналу в следующих диапазонах:

• - от минус 10 мА до минус 20 мкА;

• - от плюс 20 мкА до плюс 10 мА.

Шаг программной установки воспроизводимой силы постоянного тока не более 10 мкА.

2.3.9.7 Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока модулем ИПТН16 при сопротивлении нагрузки не более 1 кОм: ± 20 мкА.

• 2.3.10 Цифровое осциллографирование

• 2.3.10.1 Изделие обеспечивает преобразование мгновенных значений напряжения электрического сигнала в цифровой код и измерение мгновенных значений напряжения по четырем каналам.

• 2.3.10.2 Функция осциллографирования реализована двумя мезонинами ОСЦ5 UNC3.031.150, установленными на носители мезонинов НМ-М ФТКС.468269.011.

2.3.10.3 Технические характеристики мезонина ОСЦ5 приведены в руководстве по эксплуатации иЫС3.031.150РЭ.

2.3.10.5 Пределы допускаемой приведенной погрешности измерений каждым каналом осциллографа ОСЦ5 мгновенных значений напряжения входных сигналов (погрешность контролируется на соединителях коммутационной панели КП-СК) приведенной к значению верхней границы диапазона измерений мгновенных значений напряжения:

±	3,5	%,	в	диапазонах	«50 мВ » и «100 мВ »;
±	2,0	о %,	в	диапазоне	до «250 мВ»;
±	1,2	о %,	в	остальных	диапазонах.

Приведенная погрешность измерений мгновенных значений напряжения рассчитывается по формуле

5пр = ((иизм - изд)/ик) х 100 %,

где иизм - величина напряжения, измеренного с помощью осциллографа; изд - заданное значение напряжения;

Uk - значение верхней границы диапазона.

• 2.3.10.6 Пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне измерений от 5,12 мкс до 13743,686 c

± [0,0000025Tx + Тд],

где Тх - измеряемый интервал времени; Тд - период дискретизации.

• 2.3.11 Генерирование напряжения постоянного тока для электропитания функциональных узлов

• 2.3.11.1 Изделие обеспечивает электропитание функциональных узлов ОК по четырем каналам. По каждому каналу обеспечиваются выдача максимального напряжения - 150 В, максимального тока - 2 А.

  к

  ч о С

• 2.3.11.2 Технические характеристики каналов 1 - 4 системы электропитания обеспечиваются покупной модульной системой электропитания N6700A с четырьмя источниками питания постоянного тока N6777A фирмы Keysight с опцией отключения выходов.

• 2.3.11.3 Изделие обеспечивает программное управление источниками

  тока ИП1-ИП4 по интерфейсу Ethernet.

питания постоянного

• 2.3.11.4 Выходы соединены в изделии КП-И, предназначенными для соединения с ОК. Для соединения источников питания ИП1-ИП4 с соединителем «ФКУ-ВХОД» на КП-И используется кабель ИП-ВХОД ФТКС.685621.458.

2.3.12 Информационный обмен по интерфейсу RS-422/485

2.3.13 Информационный обмен с ОК через мультиплексный канал обмена

• 2.3.13.1 Изделие обеспечивает обмен с ОК через мультиплексный канал обмена (МКО) по ГОСТ Р 52070-2003.

Параметры обмена определяются покупным адаптером TH1-PCI фирмы «Элкус».

2.3.14 Формирование сигналов вращающегося трансформатора

• 2.3.14.1 Изделие обеспечивает формирование сигналов вращающегося трансформатора.

Параметры сигналов определяются покупным модулем 65CS4-A2210E0-A2210E0-N производства фирмы North Atlantic.

3 Состав

• 3.1 В состав изделия входят:

• - стойка СЭ91;

• - коммутационная панель КП-СК;

• - коммутационная панель КП-И;

• - комплект кабелей;

• - комплект эксплуатационных документов;

• - ПО (операционная система, ПО функциональных модулей, тестовое ПО);

• - ЗИП-О.

Подробно комплектность изделия указана в формуляре

ФТКС.411713.195ФО.

• 3.2 В состав стойки СЭ91 входят:

• - стойка;

• - модуль вентиляторный;

• - блок розеток;

• - панель питания;

• - компьютер промышленный;

• - блок БЭ161;

• - блок БЭ162;

• - источник питания Keysight N6712A;

• - коммутатор Ethernet;

• - комплект кабелей;

• - адаптеры.

• 3.3 В состав комплекта ЗИП-О входят запасные модули, служащие для восстановления изделия, а также кабели и устройства, необходимые для работы, поверки и проверки составных частей изделия.

Подробно состав комплекта ЗИП-О приведен в ведомости ФТКС.411713.195ЗИ.

Порядок эксплуатации ЗИП-О приведен в приложении А.

• 3.4 Для задания режимов работы изделия и параметров режимов при эксплуатации изделия разрешается использовать программное обеспечение, разработанное пользователем.

23

4 Устройство и работа

• 4.1 Конструкция

  • 4.1.1 Крейты и функциональные модули изделия выполнены в конструктиве «Евромеханика» с учетом требований стандарта IEEE Std 1155-1992.

  • 4.1.2 Конструкция изделия имеет четыре основных уровня иерархии:

• - мезонин;

• - модуль;

• - крейт;

• - стойка.

• 4.1.3 Мезонин представляет собой функционально законченное электронное устройство, устанавливаемое на модуль носитель мезонинов, снабженное передней панелью и соединителем для связи с модулем носителем мезонинов и через него с магистралью крейта. Мезонин крепится к модулю носителю мезонинов механическим разборным соединением.



• 4.1.4 Модуль представляет собой функционально законченное электронное устройство, снабженное передней панелью, экраном и соединителями для связи с магистралью крейта. Модуль устанавливается в крейт по направляющим и крепится к крейту механическим разборным соединением.

• 4.1.5 Крейт представляет собой защищенную кожухом несущую конструкцию, снабженную соединителями для подвода информационных и энергетических каналов.

Крейт предназначен для размещения модулей и взаимодействия их друг с другом.

В крейте размещена кросс-плата, реализующая магистраль VXIbus, удовлетворяющая требованиям стандарта IEEE Std 1155-1992.

В крейте размещены также источники вторичного питания, питающиеся от сети (220 ± 22) В переменного тока частотой (50 ± 1) Гц и удовлетворяющие требованиям стандарта IEEE Std 1155-1992.

В крейте имеются электровентиляторы для создания воздушного потока (принудительная приточная вентиляция), обтекающего установленные в крейт модули в направлении снизу вверх.

Крейт INTE004-01 FC VXI 3.0 Mainframe ФТКС.469133.003-01 устанавливается в стойку и крепится к стойке разборным соединением.

• 4.1.6 Стойка предназначена для установки крейтов, приборов и устройств, предназначенных для установки в 19” стойку, подвода цепей сетевого питания и заземления.

На задней части стойки расположена распределительная панель питания (далее - панель питания), на которой размещены шесть евророзеток «220В» для подключения кабелей потребителей

• 4.3 Работа изделия

• 4.3.1 Порядок выполнения изделием реализуемых им функций и задаваемые при этом значения параметров определяются прикладными программами, управляющими работой изделия.

Прикладные программы разрабатываются пользователем.

• 4.3.2 Прикладные программы исполняются ПЭВМ, входящей в состав изделия.

• 4.3.3 ПО изделия работает в операционной системе Windows (32 bit).

• 4.3.4 Каждый из модулей изделия со своим драйвером образует «инструмент», реализующий определенный для этого инструмента набор функций.

• 4.3.5 Для реализации некоторой функции изделия необходимо открыть сеанс управления инструментом, участвующим в реализации этой функции, сообщить драйверу инструмента необходимые данные, требуемую последовательность допустимых для драйвера функций и передать ему управление.

• 4.3.6 Для инструмента не рекомендуется открывать одновременно более одного сеанса управления.

• 7 Маркировка

  • 7.1 Маркировка изделия и его составных частей выполнена:

• 1) в виде шильдиков:

• - на стойке СЭ91;

• - сзади в левом верхнем углу рамы стойки (шильдики видны при снятой задней крышке стойки) и в правом верхнем углу внутренней стороны рамы сзади стойки (шильдики видны при снятой задней крышке), а также на лицевой части наверху;

• - на блоке БЭ161;

• - на блоке БЭ162;

• - на лицевой панели крейта снизу и на боковой стенке крейта слева;

• 2) в виде этикеток на кабелях;

• 3) в виде гравировки:

• - на модулях (под ручкой в верхней части лицевой панели или на верхней ручке);

• -  на КП-СК;

• - на КП-И.

• 7.2 Модули, входящие в состав изделия, за исключением модулей НМ с установленными на них мезонинами, опломбированы этикетками с клеймом ОТК и ВП МО, закрепленными клеем на экране модуля поверх головок винтов крепления экрана и закрытых сверху прозрачной липкой лентой, обеспечивающей контроль целостности этикеток с клеймом.



  И зм.	Лист	N докум.	Подп.	Дата

  31

  Лист

• 8 Тара и упаковка

  • 8.1 Конструкция тары



    • 8.1.1 Транспортная тара изделия конструктивно выполнена в виде односекционных деревянных ящиков.

    • 8.1.2 Эксплуатационная документация на изделие укладывается в ящик с номером 1/N, где N - общее число поставляемых ящиков.

    • 8.1.3 Блок БЭп устанавливается на два опорных бруска, расположенных на дне ящика. При этом его ручки должны быть обращены в сторону опорного бруска, расположенного на дне ящика вдоль его короткой стороны.

    • 8.1.4 Ящик с ЗИП-О и кабелями заполняется коробками и упаковками в соответствии с описью и схемой укладки.

    • 8.1.5 Источник питания Keysight N6712A транспортируется в ящике, уложенным в заводскую коробку.

    • 8.1.6 Фиксация упаковок в ящиках, кроме стойки, производится двумя прижимными брусками, которые закрепляются шурупами с наружной стороны ящиков.

    • 8.1.7 Сторона прижимных брусков, обращенных к упаковке, оклеена амортизирующим материалом.

    • 8.1.8 Фиксация стойки осуществляется с помощью брусков, расположенных (по отношению к стойке) на передней и задней стенках ящика.

32

• 8.2 Расконсервация изделия

  • 8.2.1 Вскройте транспортную тару и извлеките упакованные составные части изделия. Проверьте извлеченные из ящиков составные части изделия на соответствие описям и ведомости упаковки.

  • 8.2.2 Вскройте упаковку. При вскрытии полиэтиленовых мешков отрежьте минимально необходимую для вскрытия полоску со швом, обеспечив возможность повторного использования упаковки.

  • 8.2.3 Разверните и удалите обертку с блока БЭп и стойки.

  • 8.2.4 Снимите с распакованных составных частей изделия мешочки с линасилем.

  • 8.2.5 Обеспечьте сохранность деталей и составных частей упаковки на случай повторной консервации.



    8.3 Консервация изделия

• 8.3.1 Консервация изделия должна производиться в специально оборудованном помещении при температуре воздуха не ниже плюс 15 ^оС и не выше плюс 35 ^оС и при относительной влажности не более 70 %.

• 8.3.2 Изделие, поступившее на консервацию, должно быть сухим, очищенным от жировых и других загрязнений и пыли.

• 8.3.3 Подготовьте мешочки с предварительно высушенным (при температуре от плюс 150 до плюс 200 ^оС не менее 4 часов) линасилем ИФХАН-100 ТУ-02-7-194-85.

• 8.3.4 Подготовьте к упаковке все кабели, для чего сверните их в скрутки и свяжите шпагатом, а соединители оберните оберточной бумагой и закрепите обертки шпагатом.

• 8.3.5 Подвяжите мешочки с линасилем к ручкам блока БЭп (по одному мешочку к каждой ручке), стойке (четыре мешочка), равномерно расположив их по объему.

33

• 9 Меры безопасности при эксплуатации



  • 9.1 К проведению работ с изделием допускаются лица, имеющие практические навыки эксплуатации радиоэлектронной аппаратуры и ЭВМ, знающие необходимые правила техники безопасности, соответствующие квалификационной группе не ниже III.

  • 9.2 Перед подключением изделия к сети питания необходимо заземлить стойку СЭ91 в соответствии документами:

• - ФТКС.411187.100МЧ Стойка СЭ91 Монтажный чертеж;

• - ФТКС.411187.100Э4 Стойка СЭ91 Схема электрическая соединений;

• - ФТКС.411713.195МЧ Система автоматизированная измерительная ТЕСТ-1401 Монтажный чертеж;

• - ФТКС.411713.195Э4 Система автоматизированная измерительная ТЕСТ-1401 Схема электрическая соединений.

• 9.3 Для электрического соединения составных частей изделия, изделия и контролируемого объекта, изделия и питающей сети, необходимо использовать только предназначенные для соответствующих соединений кабели.

• 9.4 В подключенных к питающей сети составных частях изделия запрещается:

• - отсоединять составные части изделия от шины заземления;

• - извлекать из крейта установленные в нем модули;

• - извлекать и заменять вставки плавкие;

• - отсоединять от изделия и подсоединять к изделию кабели питания;

• - касаться контактов соединителей коммутационной панели и контактов соединителей модулей и мезонинов изделия.

• 9.5 Лица, выполняющие работы по подключению и отключению кабелей, установке и изъятию крейтов и модулей изделия, должны соблюдать требования по защите от статического электричества согласно ОСТ 11073.062, группа жесткости II.

35

• 10 Порядок установки

  • 10.1 Состав персонала

    • 10.1.1 Установка, сборка и разборка изделия должны производиться не менее чем двумя специалистами, один из которых имеет квалификацию инженера.

10.2 Требования к месту установки

• 10.2.1 Изделие должно эксплуатироваться в сухом отапливаемом помещении, удовлетворяющем нормам СНиП-512-79 и обеспечивающем следующие климатические условия:

• - температура окружающей среды - от плюс 5 до плюс 40 °С;

• - относительная влажность воздуха при температуре 25 °С - от 45 до 80 %;

• - атмосферное давление - от 86,0 до 106,0 кПа (от 645 до

795 мм рт. ст.).

• 10.2.2 Запрещается установка и эксплуатация изделия в помещениях с химически активной средой и с токопроводящей пылью.

• 10.2.3 Проложенные по полу кабели изделия должны быть защищены от повреждения.

• 10.2.4 Питание изделия должно производиться от промышленной сети напряжением (220 ± 10) В переменного тока частотой (50 ± 1) Гц.

• 10.2.5 В климатических зонах с частыми грозами промышленная электросеть должна быть оборудована защитой от перенапряжения.

К цепям электропитания, предназначенным для питания изделия, не должно подключаться оборудование с высокими токами потребления, а также устройства, создающие высокочастотные и пусковые импульсные помехи.

• 10.2.6 Место для установки изделия должно быть оборудовано:

• - шиной (контуром) заземления;

• - распределительным электрощитом с розеткой для подключения сетевого кабеля посредством вилки типа 232Р6.

• 10.2.7 Шины (контуры), используемые для заземления составных частей изделия, должны быть отделены от шин (контуров) промышленного заземления и должны использоваться только для заземления средств измерений.

36

• 10.2.8 Для обеспечения погрешностей измерений и формирования , установленных в части, должны выполняться

  электрических величин не выше предельных значений документах на изделие и его составные следующие условия:

  1) место размещения изделия и его интенсивности электромагнитных классу не более третьего по ГОСТ Р 51317.2.5-2000;

составных частей по степени помех должно соответствовать

2) каждый кабель, служащий для передачи измеряемых или формируемых электрических величин от изделия и его составных частей к контролируемому объекту, должен быть заключен в экран, соединенный с заземленным корпусом (с шиной (контуром) заземления) с обеих сторон кабеля;

3) каждую пару цепей прямого и возвратного тока рекомендуется выполнять в виде витой пары, заключенной в экран, соединенный с заземленным корпусом (с шиной (контуром) заземления) с обеих сторон кабеля.

ВНИМАНИЕ: В РОЗЕТКАХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПИТАНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ, КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ», ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ С «НУЛЕВОЙ» (НЕЙТРАЛЬНОЙ) ЛИНИЕЙ СЕТИ ПИТАНИЯ.

КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ» ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ С ШИНОЙ (КОНТУРОМ) ЗАЗЕМЛЕНИЯ.

• 10.3 Порядок установки

• 10.3.1 Установку изделия выполняйте, руководствуясь следующими документами:

  к

  ч о С

• - ФТКС.411187.100МЧ Стойка СЭ91 Монтажный чертеж;

• - ФТКС.411187.100Э4 Стойка СЭ91 Схема электрическая соединений;

• - ФТКС.411713.195МЧ Система автоматизированная измерительная ТЕСТ-1401 Монтажный чертеж;

• - ФТКС.411713.195Э4 Система автоматизированная измерительная ТЕСТ-1401 Схема электрическая соединений.

• 11 Подготовка к работе

  • 11.1 Перед началом работы с изделием изучите документы, перечисленные в документе ФТКС.411713.195ВЭ Система автоматизированная измерительная ТЕСТ-1401 Ведомость эксплуатационных документов.

  • 11.2 Проверьте правильность соединения между собой составных частей изделия, руководствуясь документами:

• - ФТКС.411187.100МЧ Стойка СЭ91 Монтажный чертеж;

• - ФТКС.411187.100Э4 Стойка СЭ91 Схема электрическая соединений;

• - ФТКС.411713.195МЧ Система автоматизированная измерительная ТЕСТ-1401 Монтажный чертеж;

• - ФТКС.411713.195Э4 Система автоматизированная измерительная ТЕСТ-1401 Схема электрическая соединений.

  11.3 устройств

  11.4

Установите кнопки и переключатели включения питания всех изделия в отключенное (отжатое) положение.

Включите изделие, руководствуясь указаниями приложения В.

ВНИМАНИЕ: МЕЖДУ МОМЕНТОМ ВЫКЛЮЧЕНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ И МОМЕНТОМ ЕЕ ОЧЕРЕДНОГО ВКЛЮЧЕНИЯ, А ТАКЖЕ МЕЖДУ МОМЕНТОМ ВКЛЮЧЕНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ И МОМЕНТОМ ЕЕ ВЫКЛЮЧЕНИЯ, ДОЛЖНА БЫТЬ ВЫДЕРЖАНА ПАУЗА НЕ МЕНЕЕ 10 СЕКУНД.

автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора).

• 11.9 Проверка покупных составных частей изделия должна выполняться в соответствии с эксплуатационными документами на них.

• 11.10 Выполните поверку изделия в соответствии с разделом 13.

• 11.11 Если в крейт изделия установлены модули VXI, не входящие в состав изделия, настройте программу проверки модулей ФТКС.52064-01 в части конфигурации параметров модулей VXI, установленных в крейт изделия (см. ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора), и выполните их проверку в режиме «ОК подключен».

• 11.12 При положительных результатах проверки всех модулей, составных частей изделия и поверки изделия, изделие готово к работе. При наличии сообщений о неисправности следует руководствоваться указаниями раздела 14.

• 11.13 При восстановлении работоспособности изделия путем замены неисправного модуля (мезонина) соответствующим исправным модулем (мезонином) из состава ЗИП-О повторного заключения на изделие не требуется.

• 11.14 Вновь установленный в изделие модуль (мезонин) должен быть проверен в режиме «ОК отключен» программой проверки модулей (см. ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора).

• 11.15 О проведенной замене модуля (мезонина) должна быть сделана запись в формуляре ФТКС.411713.195ФО в разделе «Особые отметки» или в специальном журнале учета движения модулей.

При замене мезонина дополнительно должна быть сделана соответствующая запись в паспортах снятого и установленного мезонинов в подраздел «Движение мезонина при эксплуатации» и паспорте носителя мезонинов в подраздел «Сведения об установке и снятии мезонинов».

40

• 12 Порядок работы

  • 12.1 Состав обслуживающего персонала

    • 12.1.1 Для эксплуатации изделия необходим один специалист, имеющий квалификацию инженера, обладающий навыками работы на ЭВМ и исполнения прикладных программ в операционной среде Windows (32 bit).

  • 12.2 Общие положения



    • 12.2.1 Порядок работы с изделием (порядок задания рабочих режимов, исполнения алгоритмов контроля электронных объектов, документирования результатов контроля) определяется прикладным ПО.

    • 12.2.2 При разработке прикладного ПО необходимо руководствоваться документами, перечисленными в разделе 5.

    • 12.2.3 Если в изделии используются модули VXI, не входящие в состав изделия, при разработке прикладного ПО необходимо руководствоваться документами, поставляемыми с этими модулями VXI.

    • 12.2.4 Прикладная программа должна начинаться открытием сеансов связи со всеми используемыми программой инструментами, а заканчиваться закрытием всех открытых сеансов.

Открытие второго сеанса с инструментом при незакрытом первом сеансе с этим же инструментом может привести к непредсказуемому поведению модуля (мезонина).

• 12.2.5 Под действиями, производимыми с модулями и мезонинами, подразумеваются вызовы функций их драйверов с указанием сеанса для соответствующего адреса (крейт, слот) модуля и (крейт, слот, позиция) мезонина.

• 12.2.6 После открытия сеансов связи с инструментами необходимо выполнить калибровку модулей и мезонинов, имеющих функцию калибровки, в соответствии с руководством системного программиста на соответствующий драйвер.

• 12.2.7 Драйвер, в общем случае, содержит мелкие функции, соответствующие отдельным действиям, и крупные функции, соответствующие заданной последовательности действий.

При выполнении последовательности большого числа однотипных

41

• 13 Поверка

Настоящая методика распространяется на изделие ФТКС.411713.195 и устанавливает порядок проведения первичной и периодической поверок.

• 13.1 Общие требования



  • 13.1.1 Поверка изделия должна проводиться предприятием, имеющим метрологическую службу, аккредитованную в установленном порядке на проведение данных работ.

  • 13.1.2 Поверка изделия должна производиться не реже одного раза в год, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

  • 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

  • 13.1.4 Перед началом поверки необходимо проверить изделие в режиме «ОК отключен» программы проверки модулей,

(см. ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора).

• 13.1.5 Выявленные неисправности устранить, руководствуясь разделом 14.

• 13.1.6 Изделие подвергать поверке только при положительном результате выполнения проверки всех модулей.

• 13.1.7 При отрицательных результатах поверки модулей и мезонинов необходимо выполнить их внешнюю калибровку в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин), а затем повторить поверку.

• 13.1.8 Перед выполнением поверки изделия провести поверку модуля ЦММ1, руководствуясь документом иЫС3.031.144РЭ Мультиметр цифровой ЦММ1 Руководство по эксплуатации.

• 13.1.9 При выполнении поверки рекомендуется вести протоколы в виде файлов согласно РЭ на соответствующий модуль или мезонин. Все вводимые в ЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

45

Разделителем мантиссы и порядка является буква «Е» или буква «е» латинского или русского шрифтов.

• 13.1.10 При включении и выключении изделия руководствоваться указаниями приложения В.

• 13.1.11 Допускается не выключать изделие по окончании выполнения очередного пункта поверки, если сразу же вслед за ним начинается выполнение следующего пункта поверки.

• 13.1.12 О результатах поверки должна быть сделана запись в формуляре изделия, формуляре или паспорте составной части изделия.

13.2 Операции поверки

• 13.2.1 При проведении поверки должны выполняться операции, указанные в таблице 13.1.

№ пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки, метрологические и основные технические характеристики средства поверки
	Термогигрометр ИВА-6Н-Д: диапазон измерений от 0 до 50 оС, цена деления 0,5 %; диапазон измерений от 30 до 110 кПа, пределы абсолютной погрешности измерения ± 2,5 кПа; диапазон измерений относительной влажности от 10 до 98 %, пределы абсолютной погрешности измерения ± 3,0 %
Примечания 1) Вместо указанных в таблице средств поверки разрешается применять другие типы средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерения с требуемой точностью. 2) Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

• 13.4 Требования безопасности



• 13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 13.4.2 При включении и выключении изделия руководствуйтесь приложением В.

• 13.5 Условия поверки и подготовка к ней

• 13.5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха,°С        20 ± 5;

• - относительная влажность воздуха, %         65 ± 15;

51

• - атмосферное давление, кПа (мм рт.ст.)

30);

• - напряжение питающей сети , В

• - частота питающей сети, Гц

  100 ± 4 (750 ±

  220 ± 10;

  50 ± 1.

• 13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

• - собрать схему поверки в соответствии с проводимой операцией.

• 13.6 Порядок проведения поверки

• 13.6.1 Внешний осмотр

• 13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, заводского номера изделия и состояние покрытий.

• 13.6.2 Опробование

  к

  ч о С

  13.6.2.1 Опробование изделия выполняется согласно пп. 11.8-11.9. Результаты опробования считать положительными, если при проверке было сообщений о неисправностях.

  изделия не

  Определение электрического сопротивления защитного сопротивления изоляции цепей сетевого питания

  13.6.3 заземления, относительно корпуса, проверка электрической прочности изоляции цепей сетевого питания

• 13.6.3.1 Определение электрического сопротивления защитного заземления выполнить в следующем порядке:

  « и S

  S ч м m

• 1) подготовить установку GPT-79804 (далее - пробойная установка)

для проверки электрической безопасности:

• -  установить режим измерения электрического сопротивления заземления;

• -  испытательный ток установить равным 25 А;

• 2) отключить установку GPT-79804;

  к

  ч о С

  4)

• 3) подключить один вывод высоковольтного выхода пробойной установки к клемме заземления панели КП-И изделия ТЕСТ-1401; подключить второй вывод высоковольтного выхода (общий, соединенный с корпусом пробойной установки) к штырю (болту) заземления стойки СЭ91;

52

2 Программа регистрирует ошибку проверки, если

погрешность измерений напряжения переменного тока в каждом диапазоне более пределов основной допускаемой относительной погрешности, приведенной в п. 2.3.5.11.

13.6.4.7 Определение диапазонов и пределов погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН8И-10В в диапазоне от следующем порядке:

подготовить принадлежности

• -  ИОН ФТКС.687420.028 - 1

  минус 10 до плюс 10 В проводить в

  из комплекта ЗИП-О изделия: шт;

  2)

  3)

  4)

  5)

• -  кабель Т1401-МН6И ФТКС.685621.485 - 1 шт;

• -  кабель Т1401-МН8И ФТКС.685621.486 - 1 шт; включить изделие, руководствуясь указаниями приложения Б, выждать не менее 10 мин;

запустить на исполнение программу «ТЕСТ-1401. Программа поверки» (см. ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401. Система проверки функций. Руководство оператора);

в открывшемся окне «Поиск инструментов» после появления списка инструментов нажать кнопку «ОК»;

в поле перечня инструментов выбрать проверяемый мезонин «МН8И-10В», нажать кнопку «Проверка»;

6) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. B поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - Если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TEСT-14Q1.СnФ\nnB;

7) в процессе выполнения проверки выполнять все указания программы.

Результат проверки считать положительным, если при выполнении проверки не было сообщений об ошибке и после завершения проверки в протокол выдается (сообщение должно

Примечания

• 1 В процессе

погрешность измерений следующих значений напряжения постоянного тока:

- в диапазоне от минус 10 до плюс 10 В: минус 10,00; минус 7,5Q; минус 5,QQ; минус 2,5Q; минус 1,QQ; Q,Q5; 1,QQ; 2,5Q; 5,QQ; 7,5Q; 1Q,QQ В;

• 2  Программа регистрирует ошибку проверки, если относительная погрешность измерений сопротивления постоянному току в каждом диапазоне более пределов основной допускаемой относительной погрешности, приведенных в п. 2.3.6.4.

13.8 Оформление результатов поверки

• 13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

• 1) результат измерения величины;

• 2) значение погрешности измерений, рассчитанной в результате обработки результатов измерений;

• 3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

• 4) результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

• 13.8.2 Результаты поверки оформляются в соответствии с ПР 50.2.006-94. При положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин.

Примечание - При неполадках покупных устройств руководствоваться документами на покупные устройства.

• 14.2 Если не удалось восстановить изделие, срочно свяжитесь с представителями предприятия-изготовителя и сообщите им всю имеющуюся информацию:

• 1) о порядке ваших действий при работе с изделием;

• 2) обо всех сообщениях программного обеспечения о подозреваемых неисправностях;

• 3) о внешних признаках (результатах измерения, результатах взаимодействия изделия с внешними объектами и приборами), позволяющих судить о состоянии изделия;

• 4) о действиях по восстановлению изделия, для анализа имеющейся информации и установления истинных причин появления сообщений о неисправности.



  И зм.	Лист	N докум.	Подп.	Дата

  71

  Лист

15 Техническое обслуживание

• 15.1 Виды и периодичность технического обслуживания

• 15.1.1 Техническое обслуживание изделия включает следующие виды: - ежедневное техническое обслуживание (ЕТО);

- периодическое техническое обслуживание (ТО-1);

- ежегодное техническое обслуживание (ТО-2).

• 15.1.2 ЕТО проводится при подготовке изделия к использованию и назначению.

• 15.1.3 ТО-1 рекомендуется проводить один раз в месяц, а также перед постановкой изделия на кратковременное хранение. Допускается увеличивать периодичность проведения ТО-1, но не реже, чем один раз в три месяца.

• 15.1.4 ТО-2 проводится один раз в год, независимо от интенсивности эксплуатации изделия, а также перед постановкой изделия на длительное хранение.



15.2 Порядок технического обслуживания

• 15.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 15.1.

• 15.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

• 15.2.3 При техническом обслуживании изделия обязательным является выполнение всех действий, изложенных в технологических картах операций.

• 15.2.4 Техническое обслуживание покупных составных частей изделия выполнять в соответствии с эксплуатационными документами на них.

• 15.2.5 Все неисправности, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в соответствующем разделе формуляра изделия ФТКС.411713.195ФО.

• 15.2.6 О проведении и результатах ТО-2 должна быть сделана запись в соответствующем разделе формуляра изделия

ФТКС.411713.195ФО.                                                         72

Таблица 15.1 - Порядок технического обслуживания

Наименование операции технического обслуживания	Номер тенологи-ческой карты	Виды технического обслуживания
		ЕТО	ТО-1	ТО-2
1 Проверка состояния и чистка наружных поверхностей изделия	1	+	+	+
2 Проверка работоспособности изделия	2	+	-	-
3 Проверка работоспособности и выходных цепей изделия	3	-	+	+
4 Проверка комплектности и состояния ЗИП-О	4	-	-	+
5 Детальный осмотр и чистка изделия	5	-	-	+
6 Проверка эксплуатационных документов	6	-	-	+

• 15.3 Технологические карты операций технического обслуживания



• 15.3.1 Технологическая карта 1

Проверка состояния и чистка наружных поверхностей изделия Средства измерения: нет.

Инструмент: нет.

Расходные материалы:

• - ветошь обтирочная 627 ГОСТ 5364-79   - 1,0 кг;

• - кисть флейцевая КФ251                  - 2 шт.

Действия:

• 1) отключить изделие от сети согласно указаниям приложения В;

• 2) произвести внешний осмотр изделия, убедиться в отсутствии деформаций кожухов и корпусов составных частей изделия, целостности органов управления и индикации;

• 3) удалить пыль с наружных поверхностей всех составных частей изделия сухой ветошью (кистью).

  73

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

Инструмент: нет.

Расходные материалы: нет.

Действия:

• 1) проверить наличие принадлежностей ЗИП-О изделия по ведомости ФТКС.411713.195ЗИ. Недостающие принадлежности добавить до полного комплекта ЗИП-О;

• 2) произвести осмотр модулей и мезонинов, убедиться в целостности креплений, покрытий и контактов соединителей, а также в целостности пломбировки модулей и соответствии оттисков клейм ОТК и ВП МО указанным в разделе «Свидетельство о приемке», в листе «Заключение представительства заказчика» с учетом записей в разделе «Особые отметки» паспортов модулей;

• 3) проверить внешний вид принадлежностей и сохранность упаковки ЗИП-О изделия.

15.3.5 Технологическая карта 5

Детальный осмотр и чистка изделия

Средства измерения: нет.

Инструмент:

- отвертка с набором сменных насадок.

Расходные материалы:

• - бязь отбеленная арт. 224 ГОСТ 11680-76   - 2,0 м;

• - спирт этиловый ГОСТ Р 51625-2000          - 4,5 л.

При разборке разборных механических соединений (креплений) позаботиться о сохранности крепежа и деталей.

Действия:

• 1) выключить изделие согласно указаниям приложения В;

• 2) отсоединить вилки всех сетевых кабелей изделия от сети;

• 3) отсоединить все отсоединяемые кабели от всех составных частей изделия.

Проверку и чистку составных частей изделия производить следующим образом:

• 1) отвинтить винты, крепящие модули к блоку БЭп в стойке СЭ91;

• 2) извлечь модули из крейта и аккуратно сложить их на заранее подготовленный стол;

• 3) произвести осмотр модулей, убедиться в целостности креплений, покрытий и контактов соединителей, а также в целостности пломбировки модулей и соответствии оттисков клейм ОТК и ВП МО указанным в разделе «Свидетельство о приемке», в листе «Заключение представительства заказчика» с учетом записей в разделе «Особые отметки» паспортов модулей;

• 4) произвести осмотр модулей, убедиться в целостности креплений, покрытий и контактов соединителей;

• 5) отвинтить шесть винтов на задней панели крейта (три в крайней левой части панели и три в крайней правой части панели),

  	извлечь блок источников вторичного питания из крейта и аккуратно уложить его на столе;					75
  						Лист
  					ФТКС.411713.195РЭ
  И зм.	Лист	N докум.	Подп.	Дата

  6)

  7)

  8)

  9)

  произвести осмотр блока источников вторичного питания, убедиться в целостности проводников и контактов соединителей; произвести осмотр крейта, убедиться в целостности кросспанели, контактов соединителей;

  очистить от пыли все доступные поверхности модулей, блока источников вторичного питания, крейта;

  соблюдая осторожность, протереть бязью контакты соединителей модулей, блока питания и крейта;

  10)протереть бязью, смоченной в спирте, модулей, блока источников вторичного

  11)установить и закрепить в крейте блок питания;

  12)установить модули

  ФТКС.411259.177Э4

  ФТКС.411259.178Э4

  13)произвести осмотр

, смоченной в спирте, источников вторичного

загрязненные места питания и крейта; источников вторичного

в крейт, руководствуясь документами

Блок БЭ161 Схема электрическая соединений и Блок БЭ162 Схема электрическая соединений; стойки СЭ91, убедиться в целостности и

надежности цепей заземления;

• 14)протереть бязью, смоченной в спирте, загрязненные места стойки СЭ91;

• 15)выполнить техническое обслуживание источника питания, входящего в состав стойки СЭ91 в соответствии с эксплуатационными документами на него;

• 16)выполнить техническое обслуживание МФУ в соответствии с эксплуатационными документами на него;

• 17)собрать изделие, руководствуясь документами:

• -  ФТКС.411713.195МЧ Система автоматизированная измерительная ТЕСТ-1401 Монтажный чертеж;

• -  ФТКС.411187.100МЧ Стойка СЭ91 Монтажный чертеж;

• -  ФТКС.411713.195Э4 Система автоматизированная измерительная ТЕСТ-1401 Схема электрическая

• -  ФТКС.411187.100Э4 Стойка СЭ91 соединений;

• - эксплуатационными документами изделия.

  на покупные составные части

  соединений;

  Схема электрическая

• 15.3.6 Технологическая карта 6

Проверка эксплуатационных документов

Средства измерения: нет.

Инструмент: нет.

Расходные материалы: нет.

наличие эксплуатационных документов изделия по ФТКС.411713.195ВЭ, а также их состояние; своевременность внесения необходимых записей в изделия ФТКС.411713.195ФО.

76

16 Хранение

• 16.1 Составные части изделия должны храниться в складских условиях, в ящиках и коробках в которых изделие поставляется изготовителем.

Складские условия:

• - температура окружающей среды от плюс 5 до плюс 40 °C;

• - относительная влажность воздуха не более от 45 до 80 % при температуре плюс 25 °C;

• - воздух не должен содержать пыли, паров кислот, щелочей и других агрессивных примесей.

• 16.2 Если изделие расконсервировано, то при подготовке его к хранению должно быть выполнено техническое обслуживание изделия в объеме ТО-2 в соответствии с разделом 15, а также выполнена консервация изделия в соответствии с подразделом 8.3.

• 16.3 При хранении в складских условиях изделие допускает хранение в течение всего срока гарантии при условии выполнения его переконсервации после каждых двух лет хранения согласно требованиям настоящего руководства по эксплуатации.

• 16.4 При перерыве в эксплуатации изделия, установленного на рабочем месте, необходимо отсоединить от сети питания и от составных частей изделия сетевые кабели, обеспечив сохранность всех отсоединенных кабелей на время перерыва в эксплуатации изделия.

В течение всего перерыва в эксплуатации изделия необходимо выполнять все виды технического обслуживания изделия в соответствии с их периодичностью, кроме операций, описанных в технологических картах 2 (Проверка работоспособности изделия в режиме «ОК подключен»), 3 (Проверка работоспособности изделия в режиме «ОК отключен») и 4 (Проверка комплектности и состояния ЗИП-О).

77

17 Транспортирование

17.1 Изделие, упакованное в штатную упаковку, может транспортироваться следующими видами транспорта с соблюдением требований манипуляционных знаков, нанесенных на ящики:

• - железнодорожным в закрытых вагонах на любые расстояния со скоростями, допустимыми Министерством путей сообщения;

• - воздушным в герметичных отсеках на любые расстояния без ограничения дальности, высоты и скорости;

• - автомобильным:

• 1) по шоссейным дорогам - на расстояние до 2000 км со скоростью до 60 км/час;

• 2) по улучшенным грунтовым дорогам - на расстояние до 1000 км со скоростью до 20 км/час.

• 17.2 При транспортировании ящики с изделием должны быть надежно закреплены креплениями, исключающими их перемещение относительно транспортного средства при воздействии механических нагрузок.

• 17.3 Допускается транспортирование изделия в ящиках при температуре окружающей среды от минус 50 до плюс 50 °C и относительной влажности до 98 % при температуре плюс 25 °C.

• 17.4 Давление окружающего воздуха должно соответствовать нормам, принятым для данного вида транспорта.



  И зм.	Лист	N докум.	Подп.	Дата

  78

  Лист

Приложение А (Обязательное) Порядок эксплуатации ЗИП-О

А.1 При замене неисправной составной части изделия аналогичной из состава ЗИП-О сделать запись о выполненной замене в разделе «Особые отметки» формуляра изделия ФТКС.411713.195ФО или в специальном журнале учета движения составных частей ЗИП-О.

А.2 После возврата из ремонта составных частей изделия должна быть выполнена проверка:

• - для модулей VXI в режиме «ОК отключен»

(см. ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора);

• - для ИП и ПЭВМ должна быть выполнена проверка работоспособности в соответствии с их эксплуатационными документами.

А.3 Для составных частей изделия, являющихся средствами измерений, рекомендуется провести дополнительные проверки их метрологических характеристик в объеме поверки.

А.4 В случае ведения специального журнала для учета движения составных частей ЗИП-О в местах эксплуатации, в журнале должна отражаться следующая информация:

• - в исходном состоянии - данные о фактически поставленных составных частях ЗИП-О в соответствии с ведомостью ЗИП-О ФТКС.411713.195ЗИ;

• - о составных частях ЗИП-О, переданных для восстановления работоспособности изделия, а также о неисправных составных частях, которые были заменены;

• - о составных частях, вернувшихся из ремонта.

79

Приложение Б

(Обязательное) Логические номера крейтов и координаты модулей и мезонинов изделия

Б.1 Номер крейта изделия приведён в таблице Б.1.

Таблица Б.1 - Номер крейта

Логический номер крейта	Наименование по КД	Местоположение
1	Блок БЭ161	Стойка СЭ91, место 1
2	Блок БЭ162	Стойка СЭ91, место 2

Б.2 Логические адреса и координаты модулей изделия приведены в таблице Б .2.

Б.3 Логический адрес модуля ETHERNET CONTROLLER не конфигурируется. Логический адрес прочих модулей в изделии соответствует их порядковому номеру (отсчёт начинается в направлении от слота ноль).

80

Б.4 Логический адрес устанавливается постоянным (статическим) с помощью переключателя (статическая конфигурация).

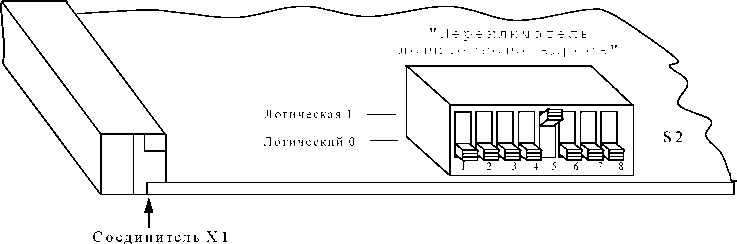

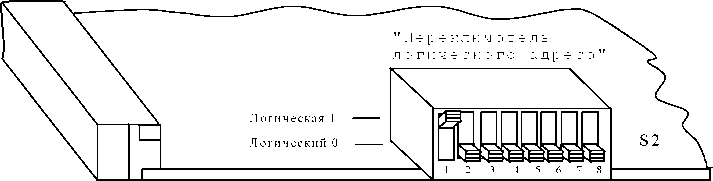

Б.5 Статический логический адрес модуля определяется двоичным кодом, устанавливаемым движками переключателя (см. рисунок Б.1).

Младший разряд адреса определяется положением первого движка переключателя, а старший разряд адреса - положением восьмого движка переключателя.

Положение движка переключателя «Вверх» соответствует логической единице в разряде адреса, а положение движка переключателя «Вниз» соответствует логическому нулю в разряде адреса.

Б.6 Номера крейтов устанавливаются при помощи переключателей номера интерфейса «INTF» на лицевых панелях модулей ETHERNET CONTROLLER. При этом нумерация интерфейсов начинается с нуля, т.е. в крейте 1 переключатели должны быть установлены в положение «0», в крейте 2 - в положение «1» и.т.д.

83
					ФТКС.411713.195РЭ	Лист
И зм.	Лист	N докум.	Подп.	Дата

Приложение Г (Рекомендуемое) Порядок установки программ

Г.1 Порядок установки программ является типовым для операционных сред семейства Windows.

Г.2 Установку программ необходимо выполнять в следующей последовательности:

Г.3 По завершении установки в меню «Пуск»\«Программы» активизируется программная группа, соответствующая установленной программе.

Примечание - Более подробную информацию по порядку установки программного обеспечения см. в ФТКС.52064-01 34 01 Система автоматизированная измерительная ТЕСТ-1401 Система проверки функций Руководство оператора Приложение А.

85
					ФТКС.411713.195РЭ	Лист
И зм.	Лист	N докум.	Подп.	Дата

Приложение Д

(Обязательное)

Порядок запуска программ на исполнение

Д.1 После каждого включения крейта, перед запуском программы проверки, необходимо запустить на исполнение программу - менеджер ресурсов VXI.

Д.2 Для запуска программы - менеджера ресурсов VXI («Resource Manager») в среде Windows, необходимо в меню «Пуск» (путь: Программы/Informtest/VISA/resman) выбрать ярлык запускаемой программы.

Д.3 Запуск на исполнение любой программы из меню «Пуск»:

• 1) в меню «Пуск» необходимо выбрать подменю «Выполнить»;

• 2) в появившемся окне необходимо нажать кнопку «Обзор»;

• 3) в окне «Обзор» необходимо выбрать диск и папку местонахождения файла запускаемой программы;

• 4) отметив файл запуска, нажать кнопку «Открыть». При этом сведения о размещении исполняемого файла перемещаются в командную строку окна «Запуск программы»;

• 5) нажать на кнопку «ОК», после чего программный файл запустится на исполнение.



Д.4 Запуск на исполнение любой программы из программы «Проводник»:

• 1) открыть программу «Проводник». Для этого из меню «Пуск», в подменю «Программы», выбрать программу «Проводник» («Стандартные» -> «Проводник»);

• 2) в раскрывшемся окне проводника найти папку с исполняемым файлом запускаемой программы;

• 3) запустить файл на исполнение, дважды щелкнув левой клавишей мыши на его названии.

Д.5 Упростить запуск программ можно, поместив ярлыки к ним на рабочий стол монитора. Для получения инструкций по созданию ярлыка необходимо обратиться к справочной системе Windows.

Для запуска программы на исполнение достаточно установить указатель мыши на ярлык программы и дважды щелкнуть левой кнопкой мыши.

Д.6 В случае использования программ проверки модулей, после запуска программ необходимо выбрать инструменты (модули, мезонины) для проверки, для чего:

• - на панели «Выбор инструмента» установить указатель мыши на название инструмента и отметить его (нажать левую кнопку мыши);

• - нажать кнопку «Выбрать».

  И зм.	Лист	N докум.	Подп.	Дата

  Лист

Приложение Е (Рекомендуемое) Обозначения, принятые в протоколах проверки

эталонное значение величины, подаваемое на входы измерительных каналов (W = U);

максимальное значение относительной погрешности измерений;

Примечание - Значения Wx, dWmax и dWs рассчитываются по значениям W_i , находящимся внутри доверительного интервала E. Доверительный интервал E рассчитывается по всей совокупности результатов измерений W_i следующим образом

¹⁰⁰ ₂

Wi -Wmid )²

i=1___________________________

100

100

tw

W . = J=1___

^{где mid} ₁₀₀

кросспанелью, затем с небольшим усилием окончательно задвинуть модуль до соприкосновения лицевой панели модуля со стяжками крейта;

• - закрепить модуль в крейте, для чего завинтить невыпадающие винты, расположенные в верхней и нижней части лицевой панели модуля.

И.2.3 Порядок извлечения крейта из стойки:

ВНИМАНИЕ: ИЗВЛЕЧЕНИЕ КРЕЙТА ИЗ СТОЙКИ ПРОИЗВОДИТСЯ ДВУМЯ СОТРУДНИКАМИ ИЗ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА;

• - отсоединить со стороны задней стенки крейта кабель питания и провод заземления крейта;

• - отсоединить крейт от стойки, для чего отвинтить восемь винтов расположенных на лицевой стороне крейта и соединяющих его со стойкой;

• - извлечь крейт из стойки;

• - на время изъятия крейта из стойки винты крепления установить на их штатные места в стойке.

И.2.4 Порядок установки крейта в стойку:

ВНИМАНИЕ: УСТАНОВКА КРЕЙТА В СТОЙКУ ПРОИЗВОДИТСЯ ДВУМЯ СОТРУДНИКАМИ ИЗ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА;

снять винты крепления крейта со штатных мест на стойке; установить задние ножки крейта на поддон стойки и, удерживая крейт в горизонтальном положении, продвинуть его по поддону вглубь стойки до упора крепежных кронштейнов крейта в вертикальные угольники стойки;

закрепить крейт в стойке штатным крепежом;

подключить со стороны задней стенки крейта кабель питания и провод заземления крейта.

• 2.5 Порядок снятия воздушных фильтров вентиляторов крейта: отвинтить и снять четыре винта крепления скобы, удерживающей воздушный фильтр, расположенный в нижней части с задней стороны крейта;

снять скобу; снять фильтр; на время снятия воздушных фильтров винты крепления скобы установить на их штатные места в крейте.

• 2.6 Порядок установки воздушных фильтров вентиляторов крейта: снять винты крепления скобы со штатных мест на крейте; установить воздушный фильтр на его штатное место; установить скобу крепления воздушных фильтров на крейт и, следя за совпадением отверстий на скобе и в кожухе крейта, закрепить скобу штатным крепежом.

89

					ФТКС.411713.195РЭ	Лист
И зм.	Лист	N докум.	Подп.	Дата

Приложение К

(Обязательное)

Перечень сокращений и обозначений

БЭп        -    блок электронный с номером п;

ВП         -    военное представительство;

ЕТО        -    ежедневное техническое обслуживание;

ИП         -    источник питания;

КД        -    конструкторская документация;

МКО        -    мультиплексный канал обмена;

НМ         -    носитель мезонинов;

ОК         -    объект контроля;

ПО         -    программное обеспечение;

ППМ        -    программа проверки модулей;

ПЭВМ -    персональная ЭВМ;

СПФ  -    система проверки функций;

СЭ         -    стойка электронная;

ТО-1 -    ежемесячное техническое обслуживание;

ТО-2 -    ежегодное техническое обслуживание;

УК        -    устройство коммутационное;

УКМ       -    устройство калибровки мезонинов;

УКСИ - устройство контроля сопротивления изоляции; ЭВМ       -    электронная вычислительная машина.

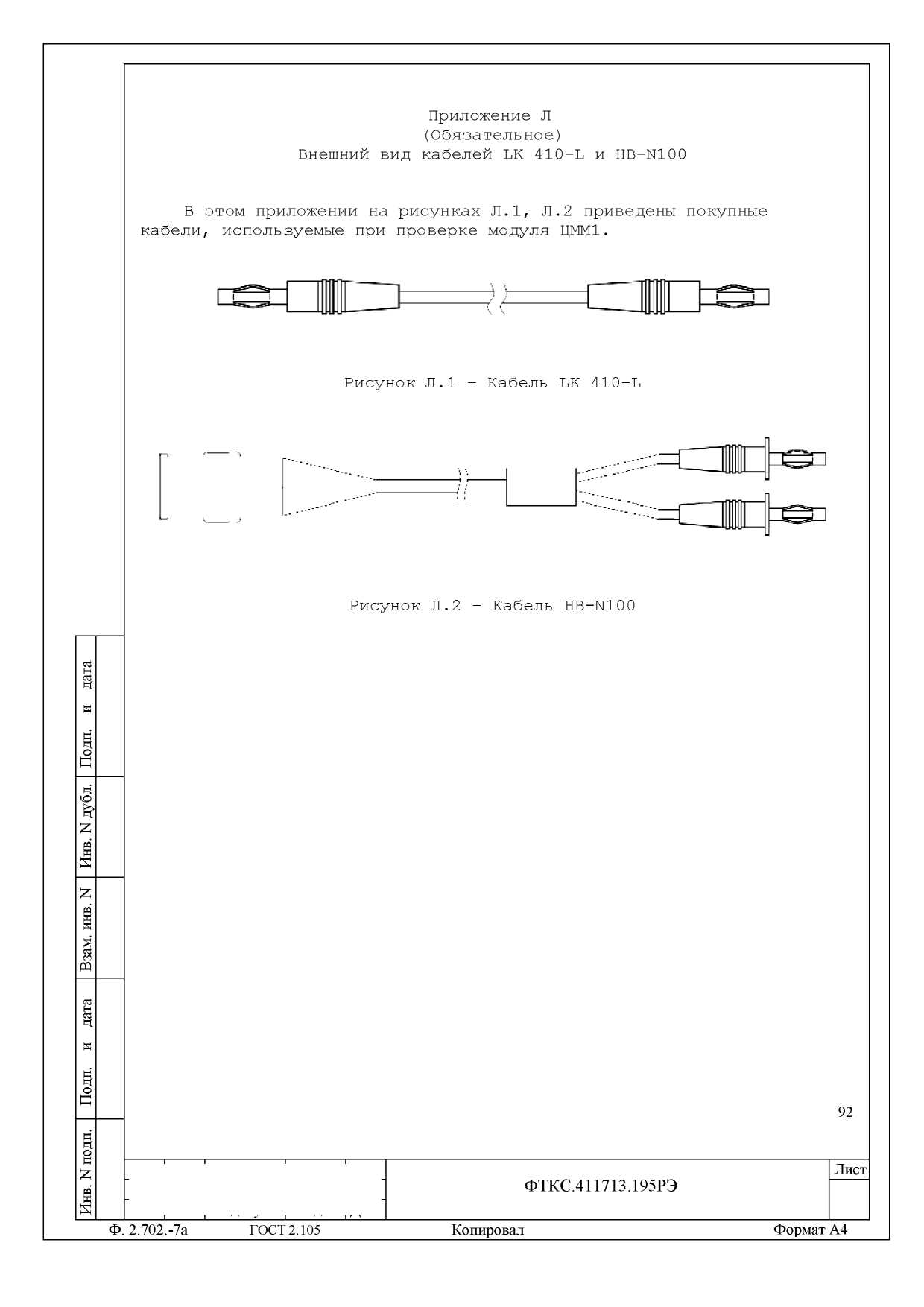

Приложение М

(Обязательное)

Схема расположения адаптеров TH1-PCI, RS-232, RS-422/485 в системном блоке ПЭВМ.

	Системный блок ПЭВМ
			Адаптер RS-422/485		Адаптер TH1-PCI_2 Х2          Х3	Адаптер TH1-PCI_1 Х2          Х3	Адаптер RS-232

Рисунок М.1 - Схема расположения адаптеров в системном блоке ПЭВМ

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

N докум.

Входящий N сопроводительного докум. и дата

Подп.

Дата

изменен ных

заменен ных

новых

аннулированных

1

Вве

ение ли

теры «О»

89

ФТКС298-15

2

3,5,25,

90,91

91

ФТКС.125-2016

81,89

3

2, 7

91

ФТКС.178-2016

Подп. и дата

к§ «■ и К

Взам. инв. N

Подп. и дата

к ч о к Z « и К

ФТКС.411713.195РЭ

Лист

2

Нов .

ФТКС . 125-2016

94

Изм.

Лист

N докум.

Подп.

Дата

Форма 2а

ГОСТ 2.105

Копировал

Формат A4
