Методика поверки «ГЕНЕРАТОР ФУНКЦИОНАЛЬНОГО ГФ-05 СОВМЕСТНО С ПКУ-ЭКГ И ПЗУ С ИСПЫТАТЕЛЬНЫМИ ЭКГ-СИГНАЛАМИ» (133 00 00 00 МП ЭКГ)

21

Приложение П4 к "Программе и методике метрологической аттестации ЭКГ-сигналов"

№ 30.2-01-89

МЕТОДИКА ПОВЕРКИ

ГЕНЕРАТОРА ФУНКЦИОНАЛЬНОГО ГФ-05 СОВМЕСТНО С ПКУ-ЭКГ И ПЗУ С ИСПЫТАТЕЛЬНЫМИ ЭКГ-СИГНАЛАМИ

133 00 00 00 МП ЭКГ

Программа и методика метрологической аттестации ЭКГ-сигналов утверждена директором Менделеевского ЦСМ в 1989 г.

Настоящая методика распространяется на генератор функциональный ГФ-05 С проверочным коммутационным устройством ПКУ-ЭКГ и постоянными запоминающими устройствами (ПЗУ) с испытательными ЭКГ-сигналами (в яальнейшем - генератор ГФ-05 с ПКУ-ЭКГ и ПЗУ), предназначенный для поверки и испытаний электрокардиографических приборов (ЭКП), и устанавливает методы и средства его первичной и периодической поверки.

Поверка генератора ГФ-05 с ПКУ-ЭКГ и ПЗУ производится с не реже одного раза в год.

проведении поверки должны быть выполнены опера-в табл.1.

Таблица 1

Продолжение таблицы 1

1

Примечание. 1. После ремонта, включающего ремонт цепей электропитания, провести проверку на соответствие требованиям по электробезопасности согласно ГОСТ Р 50267.0-92.

• 2.1. При проведении поверки должны быть применены средства, указанные в табл.2.

Таблица 2

Продолжение таблицы 2

Примечания: 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

• 3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1. При проведении поверки должны соблюдаться следующие условия:

  температура окружающего воздуха (20 +- 5) град, атмосферное давление (630-800) мм рт.ст. относительная влажность (65 +- 15) %;

  напряжение питающей сети (220 +- 4,4) В содержанием гармоник до 5 %.

  • 3.2. Перед проведением поверки выполнить товительные работы:

  С;

  (840-1067) гПа;

  частотой 50 Гц и

  следующие подго-

проверить на средствах поверки наличие отметок о их поверке ;

ознакомиться с содержанием технических описаний и i инструкций по эксплуатации поверяемого генератора и используемых средств поверки;

подготовить к работе генератор и средства поверки согласно эксплуатации.

осмотр

осмотре должно быть установлено соответствие генератора с ПКУ-ЭКГ и ПЗУ следующим требованиям:

комплектность генератора (кроме ЗИП) в соответствии с формуляром;

отсутствие дефектов, механических повреждений и следов коррозии покрытий, исправность адаптера и кабелей, исправность и надежность крепления органов управления, гнезд и разъемов на генераторе и на ПКУ-ЭКГ; отсутствие механических повреждений ПЗУ с испытательными ЭКГ-сигналами;

легкость соединения ПКУ-ЭКГ с выходом "-mV" генератора.

Генераторы и ПКУ-ЭКГ, имеющие дефекты, бракуются и направляются в ремонт, а ПЗУ - бракуются и подлежат замене.

• 4.2. Опробование

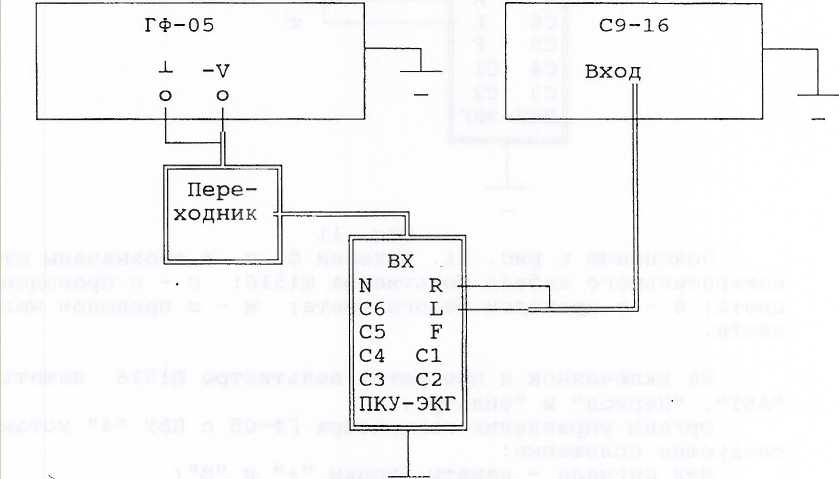

Для проведения опробования генератора собрать схему согласно рис.1.

СХЕМА ОПРОБОВАНИЯ ГЕНЕРАТОРА

Рис. 1

Подключить с помощью кабеля генераторы к сети.

Нажать кнопку СЕТЬ и убедиться в наличии питания по свечению индикатора.

Прогреть генераторы в течении 20 минут.

На генераторе ГФ-05 с ПЗУ "4" установить переключатель РАЗМАХ СИГН в положение "5,0"; переключатель ЧАСТОТА - В положение "75".

Отжать кнопки "А",  "В",  "С" ,  " а " , "-хо,5-", "1:10",

"1:100". На экране осциллографа должен наблюдаться интерполированный сигнал треугольной формы.

Нажать кнопку " а ". на экране осциллографа должен наблюдаться треугольной сигнал кусочно-ступенчатой формы.

Проверить по осциллографу генерирование треугольного, синусоидального, прямоугольного и ЭКГ-сигналов, манипулируя положениями (отжато-нажато) кнопок "А", "В", "С" (сох'ласно табл.З).

Отжать кнопки "А",  "В", "С", " а ","-х0,5-", "1:100", на

жать кнопку "1:10". Последовательно изменяя положение переключателя ЧАСТОТА от "75" до "2" убедиться по осциллографу в изменении частоты сигнала.

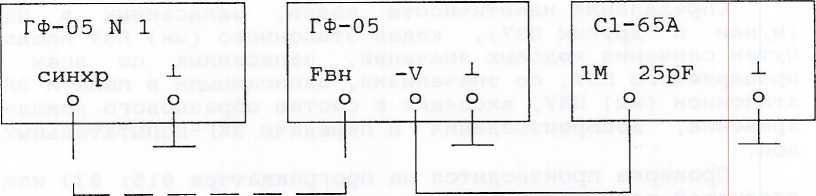

Соединить гнездо СИНХР генератора ГФ-05 N 1 (с ПЗУ "4") с гнездом "Fbh" ГФ-05. На генераторе ГФ-05 N 1 переключатель "ЧАСТОТА" установить в положение "75". На генераторе ГФ-05 переключатель "РАЗМАХ СИГН" установить в положение "5,0", все остальные кнопки отжаты. На осциллографе должна наблюдаться последовательность треугольных импульсов. Изменяя положение переключателя "ЧАСТОТА" на генераторе ГФ-05 N 1, убедиться ПО осциллографу в изменении частоты сигнала на выходе генератора ГФ-05.

Подключить ко входу осциллографа выход "У" генератора ГФ-05 и убедиться в наличии стробирующих импульсов.

Подключить выходы "~20 V", "   " генератора ГФ-05 ко входу

осциллографа и убедиться в наличии синусоидального напряжения.

На генераторе ГФ-05 нажать кнопку "1:10". Подключить выхо-" -L " ко входу осциллографа. Переклю-

"ЧАСТОТА" установить в положение "75". Манипулируя поло-(отжато-нажато) кнопок " -х0,5- ",  "х2", "х4", "-х8-",

убедиться по осциллографу в изменении частоты сигнала, генераторе нажать кнопки "А" и "В", переключатель "ЧАСТОТА" установить В

нажать кнопки "1,0",  "4,0", "5,0" переключателя

По осциллографу убедиться в наличии на выходе "-прямого, а на выходе "+ mV" инверсного ЭКГ-сигнала.

Определение идентичности кодов, записанных в ПЗУ "4" (и/или в других ПЗУ), кодам эталонного (ых) ПЗУ

Определение идентичности кодов, записанных в ПЗУ "4" (и/или в других ПЗУ), кодам эталонного (ых) ПЗУ производится путем сличения кодовых значений, записанных по всем адресам проверяемого ПЗУ, со значениями, записанными в памяти ЭВМ или в эталонном (ых) ПЗУ, входящих в состав образцового комплекса для хранения, воспроизведения и передачи ЭКГ-испытательных сигналов .

Проверка производится на программаторе 815; 833 следующей последовательности:

произвести копирование эталонного ПЗУ в память тора или в случае использования программатора УП-5 экран дисплея файл с кодами эталонного сигнала;

на программаторе установить режим "Контроль записи";

вынуть из адаптера поверяемого генератора ПЗУ, установить его в адаптер программатора;

Результаты проверки считаются положительными, формы сигналов, записанных указанным в табл.3, а форма

ПЗУ - форме,- приведенной в измерения измерителем Е7-14 сопротивлений и емкостей в соответствии с табл. 4.

Примечание. Измерение сопротивлений производить при установке I на измерителе Е7-14 рабочей частоты, равной 0,1 кГц, а измерение емкостей - при рабочей частоте, равной 1 кГц.

Таблица 4

Определение допускаемой относительной погрешности установки значения частоты проводят по схеме, приведенной на рис.З.

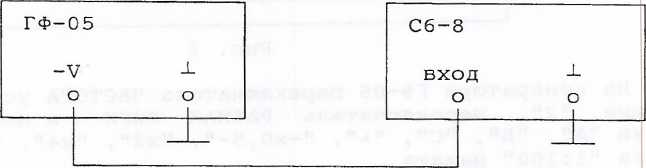

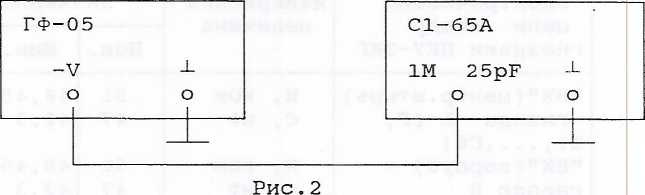

СХЕМА

29

На частотомере переключатель ВРЕМЯ СЧЕТА-МНОЖИТЕЛЬ установить в положение "10", переключатель МЕТКИ ВРЕМЕНИ установить в положение "1 s".

На генераторе.переключатель РАЗМАХ СИГН установить в положение "5,0"; переключатель ЧАСТОТА - в положение "2"; нажать кнопки "В", "а", кнопки "А" и "С" отжать.

Измерить на выходе генератора " - V ", риода (частоты).

Изменяя положение переключателя ЧАСТОТА

измерить значения всех дискретных частот.

Таблица 5

Переключатель ЧАСТОТА установить в положение "50", изменяя положение кнопок " -хО,5- ", "х2", "х4", " -х8- ", "1:10", "1:100" согласно табл. 6 измерить значения периода (частоты).

Таблица б

X 100 ,

где t ном - номинальное значение периода (частоты) генератора, с (Гц) ;

t изм - измеренное значение периода (частоты) генератора, с (Гц).

Результаты проверки считаются удовлетворительными, если полученная относительная погрешность установки частоты в табл.5, б не превышает +- 0,5 % (фактические значения установки периода (частоты) находятся в допускаемых пределах, указанных в табл.5,6).

• 4.5.2. Определение абсолютной погрешности коэффициента деления делителей размаха выходного напряжения сигнала

Определение абсолютной погрешности коэффициента деления делителей напряжения проводят по схеме, приведенной на рис. 4.

СХЕМА ОПРЕДЕЛЕНИЯ АБСОЛЮТНОЙ ПОГРЕШНОСТИ КОЭФФИЦИЕНТА ДЕЛЕНИЯ ДЕЛИТЕЛЯ РАЗМАХА ВЫХОДНОГО НАПРЯЖЕНИЯ

Рис . 4

Измерить экстремальные значения напряжений соседних полупериодов на выходах "+V" и "-L"; "+mV". Определить значение размаха выходного напряжения сигнала путем вычитания их одного из другого, если знаки напряжений одинаковые , и путем суммирования, если знаки напряжений разные.

Вычислить

Ki+

U+mv

где

Аналогичные операции повторить три раза.

Вычислить среднее значение коэфициента деления делителя по формуле

К1 + К2 + КЗ

К ср+ = ----------——-

3

Определить абсолютную погрешность коэффициента деления делителя АД по формуле

к н - к ср+

где Кн = 1000 - номинальное значение коэффициента деления делителя размаха выходного напряжения сигнала.

Аналогичные операции произвести для выходов "-V" и "-mV".

Результаты проверки считаются удовлетворительными, фактические значения коэффициента деления находятся в пределах от 997,5 до 1002,5, решность коэффициента деления делителя напряжения не н— 2,5.

• 4.5.3. Определение допускаемой основной относительной погрешности установки значений размаха выходного напряжения сигнала

Определение допускаемой основной относительной погрешности установки значения размаха выходного напряжения сигнала проводят по схеме, приведенной на рис.5.

СХЕМА ОПРЕДЕЛЕНИЯ ДОПУСКАЕМОЙ ОСНОВНОЙ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ УСТАНОВКИ ЗНАЧЕНИЯ РАЗМАХА ВЫХОДНОГО НАПРЯЖЕНИЯ СИГНАЛА

Рис. 5

Переключатель РАЗМАХ СИГН установить в положение Переключатель ЧАСТОТА - в положение "5". Кнопки "В", "1:100" нажать; кнопки "А", "С", "1:10" отжать.

Измерить значения размаха напряжения на выходах "+V","  -L"

согласно методике п.4,5.2 (см. примечание к табл. 7).

Аналогичные операции провести при всех фиксированных положениях переключателя РАЗМАХ СИГН согласно табл. 7.

Установка значений размаха выходного напряжения сигнала 0,3; 0,6; 0,7; 0,8; 1,5; 3,0; 6,0; 7,0; 8,0; 9,0; 10,0 В производится путем нажатия комбинации кнопок переключателя РАЗМАХ СИГН согласно табл. 2 ТО и ИЭ генератора ГФ-05.

Вход вольтметра подключить к выходу "-V",     генератора.

Повторить аналогичные операции при всех фиксированных положениях переключателя РАЗМАХ СИГН согласно табл.7.

Таблица 7

Значение размаха выходного напряжения, В

Примечание

носительной погрешности установки напряжения сигнала по синусоидальному сигналу, лючатель ЧАСТОТА установить в положение "75", та, кнопки "а", "В", "С" - отжаты.

Результаты считаются удовлетворительными, значения допускаемой основной относительной погрешности установки значения размаха выходного напряжения сигнала не превышает требуемых значений, указанных в п.3.9 ТО и ИЭ генератора ГФ-05 (фактические значения размаха выходного напряжения сигнала находятся в допускаемых пределах, указанных в табл.7).

• 4.5.4. Определение коэффициента гармоник синусоидального сигнала

Определение коэффициента гармоник синусоидального сигнала проводят по схеме, приведенной на рис. 6.

СХЕМА ПРОВЕРКИ КОЭФФИЦИЕНТА ГАРМОНИК СИНУСОИДАЛЬНОГО СИГНАЛА

кнопку "х2" отжать и измерить коэффициент гармоник на частоте 75 Гц.

Нажать кнопку "х2" и измерить коэффициент гармоник на частоте 150 Гц. Затеи нажать кнопки "-х8-" и измерить коэффициент гармоник на частоте 600 Гц. Измеренные значения коэффициента гармоник сравнить с данными, приведенными в табл. 8.

Таблица 8

Результаты проверки считаются удовлетворительными, если фактические значения коэффициента гармоник (Кг) на частотах 20, 75, 150 Гц не превышают 1,5 %, а на частоте 600 Гц - Кг не превышает 2 %.

4.5.5. Определение нелинейности треугольного импульса

" соединить с 21 контактом вольтметра В7-16А.

На вольтметре В7-16А на задней панели тумблер "Авт.,Ручн." установить в положение "Ручн.", ВРЕМЯ ПРЕОБРАЗОВАНИЯ -"20 mS", на передней панели клеммы "О" и " -Г " закоротить, РОД РАБОТЫ установить в положение "0,s".

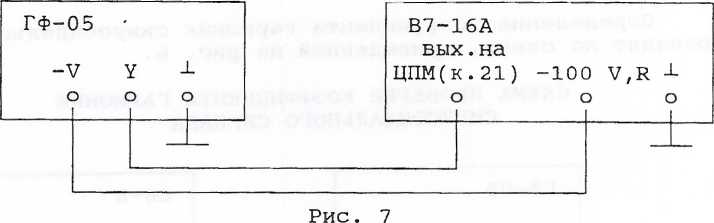

СХЕМА ПРОВЕРКИ НЕЛИНЕЙНОСТИ ТРЕУГОЛЬНОГО ИМПУЛЬСА

1

\

\

_\

\

\

3 _\ \

__ 8

/

/

/_ 7

/

/

/ б

/

\/

Определить значение приращения нарпряжения, в В, точками 1-2 по формуле

А и = Ucp2 - и ср1,

где Ucp2, Ucpl - средние значения напряжения в точках Аналогичным образом определить значение приращения жения между точками 2-3, 3-4, 5-6, 6-7, 7-8,

А и мин

--------- X 100,

А и макс + А и мин где А и макс, а и мин - наибольшее и наименьшее значение приращения напряжения из шести приращений.

Результаты проверки считаются удовлетворительными, если фактические значения длительностей фронта и среза прямоугольного импульса не превышают 60 мкс.

4.5.7. Проверка функционирования генератора ГФ-05 в режиме дистанционного управления

Для проверки, функционирования генератора ГФ-05 в режиме дистанционного управления (РДУ) собрать схему согласно рис. 10.

Включить генератор ГФ-05, нажав кнопку СЕТЬ. Положение других кнопок генератора безразлично. Управление выбором вида сигнала, установкой его частоты и размаха осуществлять с пульта проверки РДУ ГФ-05.

На пульте проверки РДУ ГФ-05 установить переключатель РАЗМАХ СИГН в положение ”5,12"; переключатель ЧАСТОТА - в положение "75".

Отжать кнопки "А", "В", "С" , " л ” , "-х0,5-", "1:10", "1:100". На экране осциллографа должен наблюдаться интерполированный сигнал треугольной формы.

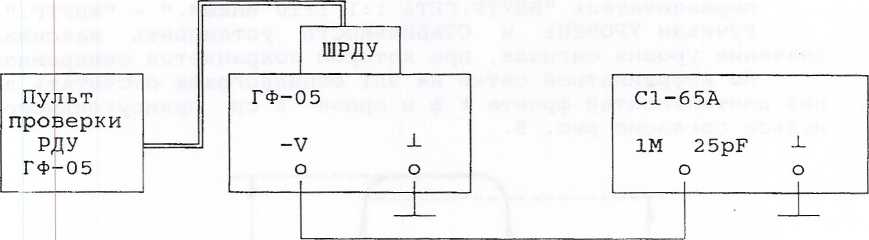

СХЕМА ПРОВЕРКИ ФУНКЦИОНИРОВАНИЯ ГЕНЕРАТОРА ГФ-05 В РЕЖИМЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Нажать кнопку      , На экране осциллографа должен наблю

даться треугольной сигнал кусочно-ступенчатой формы.

Проверить по осциллографу генерирование треугольного, синусоидального, прямоугольного и ЭКГ-сигналов, манипулируя положениями (отжато-нажато) кнопок "А", "В", "С" (согласно табл.З). экране осциллографа должна наблю-линия.

". Последовательно изменяя ноложе-"75” до "2" убедиться по осциллог-Установить переключатель ЧАС-

ТОТА в положение "75” и нажимая на соответствующие кнопки убедиться Б функционировании генератора в режимах умножения (на х2, х4, -х8-, -х0,5-) и деления (1:10 и 1:100) частоты при танционном управлении.

На пульте проверки РДУ ГФ-05 нажать кнопки "В",  "

кнопки "75" и "1:10" переключателя ЧАСТОТА; переключатель

МАХ СИГН установить в положение "5,12". По осциллографу измерить приблизительное значение размаха напряжения прямоугольного сигнала, которое должно составлять примерно 5,12 В. Последовательно устанавливая переключатель РАЗМАХ СИГН в положения "2,56";"1,28";"0,64"; "0,32"; ”0,16";"О,08";"0,04";"0,02”,-"0,01" и переключая чувствительность осциллографа убедиться в том, что размах напряжения сигнала каждый раз уменьшается в 2 раза.

Рис. 11

11. Буквами б, с, ж обозначены штеккеры вольтметра Щ1516: с - с проводом синего белого цвета; ж - с проводом желтого

На включенном и прогретом вольтметре Щ1516 нажать кнопки "АВТ", "Период" и "Фильтр".

Органы управления генератора ГФ-05 с ПЗУ "4" установить в следующее положение:

Вид сигнала - нажаты кнопки "а" и "В";

ЧАСТОТА Hz - нажаты кнопки "2" и "1:100";

РАЗМАХ СИГН V,mV - нажата кнопка "2,0".

Измерить экстремальные значения напряжений соседних полупериодов между следующими парами выходов ПКУ-ЭКГ: L - R; F - R; С1- R; С2 - R; сз - R; С4 - R; С5 - R; Сб - R. Определить значение размаха выходного напряжения сигнала путем вычитания их одного из другого, если знаки напряжений одинаковые, и путем суммирования, если знаки напряжений разные.

Значение размаха выходного напряжения сигнала во всех случаях должно находиться в пределах (1,96 - 2,04) мВ, что соответствует относительной погрешности - н— 2 %.

Примечание. Между выходами L - R допускается уменьшение размаха выходного напряжения сигнала до значений (1,934 -   2,о) мВ.

Экстремальные значения напряжения на соседних полупериодах ла по модулю не должны превышать 301 мВ, что соответствует что напряжение смещения, подаваемое на вход электрокарди-, находится в пределах +- 300 мВ.

'Измерить значение напряжения между выходами R и N, которое не доджно превышать +- 0,01 мВ.

'Результаты проверки считаются удовлетворительными, если фактическое значение относительной погрешности размаха напряжения н|а выходах ПКУ-ЭКГ не превышает +- 2  %  (значения размаха

выходного напряжения между выходом R и любым другим выходом (за исключением N) ПКУ-ЭКГ находятся в пределах (1,96 - 2,04) мВ, а между выходами L - R - в пределах (1,934 - 2,0) мВ.

• 4.6.2. Определение значений амплитудных ЭКГ-сигнала

  ЭКГ-сигнала

Определение значений амплитудных параметров проводится согласно схеме, приведенной на рис. 12.

СХЕМА ОПРЕДЕЛЕНИЯ ЗНАЧЕНИЙ АМПЛИТУДНЫХ И ВРЕМЕННЫХ

ПАРАМЕТРОВ ЭКГ-СИГНАЛА

Органы управления генератора ГФ-05 с ПЗУ "4" установить в следующее положение:

Вид сигнала - нажаты кнопки "А" и "В" (ЭКГ-сигнал);

ЧАСТОТА Hz - нажаты кнопки "75" и "1:100";

РАЗМАХ СИГН V,inV - нажата кнопка "2,0".

На осциллографе С9-16 установить масштабы изображения по времени 500 мкс и амплитуде (размаху) 2 В. Записать изображение испытательного ЭКГ-сигнала на всю длину экрана (поле В). Произ-вестй сравнение формы записанных сигналов с формой испытательного :ЭКГ-сигнала, приведенной на рис. 13.

Измерить амплитудные параметры записанного сигнала, устанавливая маркерные точки Ml и М2 на соответствующие точки сигнала согласно рис. 13.

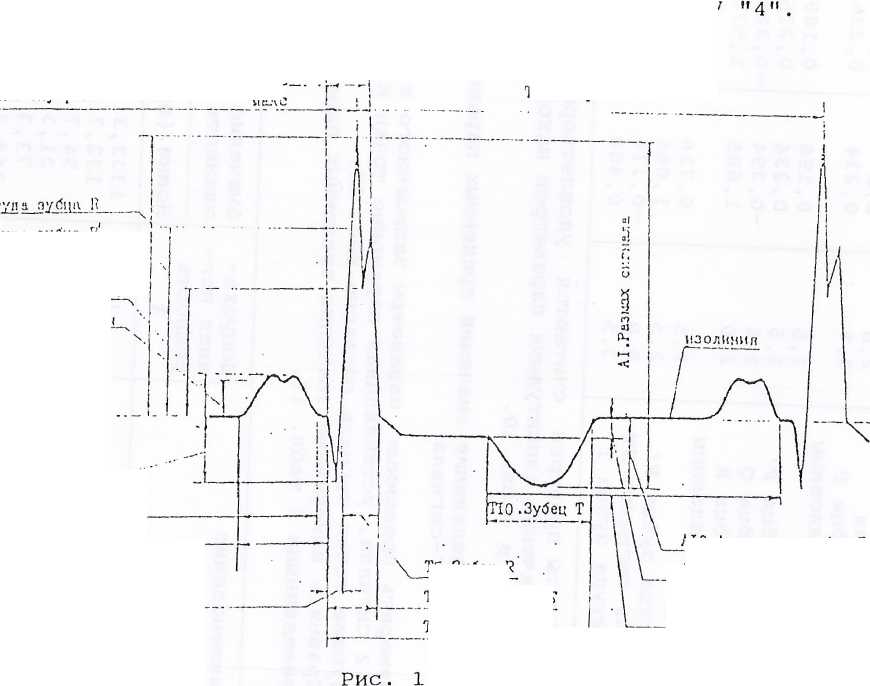

TI .Интороал RR

T9 ..Читсрссл виутрокного отглоненил ''П3^{итеро(1л виутреиного отклонипил 0R^,p,,p

A5. Амплитуда зубца й.

ji

AIO-A-MiL-iHTyna зубца Т А9 .Уровень сггиекта ST ТП .Ннтпрпгл от нача

ла Т до OKOlHlnlllt'l Р

Лб.Амнли'

Л8    п л рл'уд il _2убр п

А7.А||плнт711а cfln/.oaHiaJ j 'зубца н

А2,А4.А.мплиг/ла зубна F |

АЗ^-ЛыПЛ11ХХД.й_СгЯЛО.ЙА!'б‘’ зубца Р

Тг^убе^цР_______

TS .HhtcPA'yU.P-QiJ.ERi

Перед измерением параметров сигнала допускается произвести сглаживание сигнала путем ввода команды с клавиатуры осциллографа "15 СГЛ ==> В".

Сравнить измеренные значения амплитудных параметров с данными, приведенными в табл. 10.

Таблица 10

Результаты проверки считаются удовлетворительными, если измеренные значение амплитудных параметров находятся в пределах, указанных в табл. 10.

• 4.6.3. Определение значений временных параметров ЭКГ-сигнала

Измерить временные параметры записанного в соответствии с п. 4.6.2 сигнала, устанавливая маркерные точки Ml и М2 на соответствующие точки сигнала согласно рис. 13.

Сравнить измеренные значения временных параметров с данными, приведенными в табл. 11.

Таблица 11

41

Результаты проверки считаются удовлетворительными, если измеренные значение временных параметров находятся в пределах, указанных в табл. 11.

Проверка амплитудно-временных параметров других испытательных сигналов произодится аналогично. При этом в адаптер генератора ГФ-05 устанавливается ПЗУ с проверяемым ЭКГ-сигналом. Установка органов управления генератора ГФ-05, сравнение формы, измерение параметров элементов сигнала и сравнение измеренных их значений производится согласно соответствующему "ОПИСАНИЮ ИСПЫТАТЕЛЬНОГО СИГНАЛА".

• 4.6.4. Проверка функционирования генератора ГФ-05 с ПКУ-ЭКГ при его подключении к электрокардиоприбору и определение уровня шумов

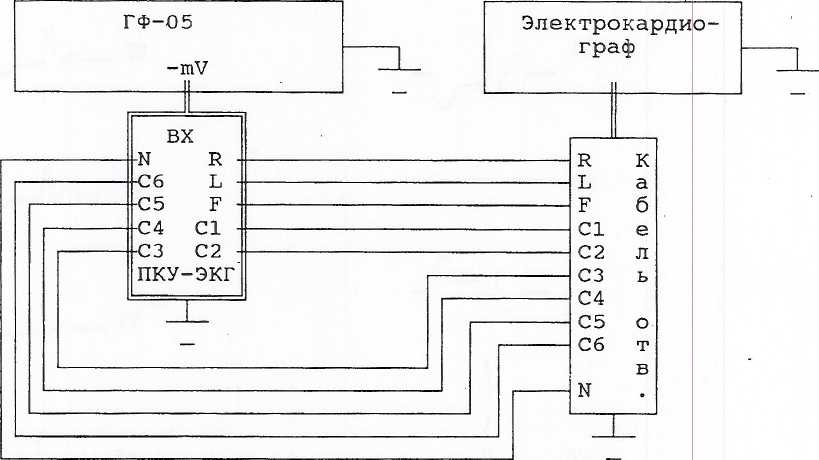

Проверку функционирования генератора ГФ-05 с ПКУ-ЭКГ при его подключении к электрокардиоприбору и определение уровня шумов проводят согласно схеме, приведенной на рис. 14.

Органы управления генератора ГФ-05 с ПЗУ "4" установить в следующее положение:

Вид сигнала - нажаты кнопки "А" и "В" (ЭКГ-сигнал); ЧАСТОТА Hz - нажаты кнопки "75" и "1:100";

РАЗМАХ СИГН V,mV - нажата кнопка "2,0".

На электрокардиографе установить "Чувствительность" 10 им/мВ, "Скорость записи" - 25 мм/с и произвести запись сигнала во всех отведениях.

Примечание. При использовании электрокардиографа с пятиэлектродным кабелем пациента запись сигнала по грудным отведениям производить ведения C(V) к

Произвести дениях с формой

III должна записываться нулевая линия, сях отведений I, II, aVR должен (20 4— 2,8) мм;, на записях отведений aVL, aVF а на записях отведений VI - V6 - (6,7 +- 1,0) мм.

считаются удовлетворительными, если: форма сигналов соответствуют рис. 15; размах сигнала на записях находится в пределах: в отведениях I, II, aVR - (40 ч~ 5,6) мм; в отведениях aVL, aVF - (20 ч— 2,8) мм; в отведениях VI - V6 - (13,4 Ч— 2,9) мм; измеренные значения уровня шума не превышают: 0,2 мм - при установленной чувствительности 10 0,4 мм - при установленной чувствительности 20 в пределах:

при установленной чувствительности 10 мм/мВ: в отведениях I, II, aVR - (20 +- 2,0) мм;

в отведениях aVL, aVF - (10 +- 1,0) мм;

в отведениях VI - V6 - (6,7 +- 0,7) мм;

при установленной чувствительности 20 мм/мВ: в отведениях I, II, aVR - (40 ч— 4,0) мм;

в отведениях aVL, aVF - (20 ч— 2,0) мм;

в отведениях VI - V6 - (13,4 ч— 1,4) мм;

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 5.1. Генератор функциональный ГФ-05 с ПКУ-ЭКГ ренный в соответствии с настоящей методикой и удовлетворяющий всем требованиям, признается годным и допускается к эь:сплуата-ции. На генератор наносится клеймо, производится запись в формуляре, удостоверяемая клеймом поверителя, или выдается свидетельство о поверке установленной формы.

• 5.2. Приборы, забракованные в результате поверки менению не допускаются; ности установленной формы.

  к при-на них выдается извещение о йепригод-

I
