Методика поверки «ГСОЕИ. Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903» (МП 242 - 0728 - 2008)

Государственная система обеспечения единства измерений

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 МЕТОДИКА ПОВЕРКИ

МП 242 - 0728 - 2008

Настоящая методика поверки распространяется на газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (в дальнейшем - газоанализаторы) и устанавливает методы их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

• 1 Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

1.2 Если при проведении той или иной операции поверки получен отрицательный результат,

дальнейшая поверка прекращается.

• 2     Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

• 2.1   должны выполнятся требования техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;

• 2.2   должны выполнятся требования техники безопасности в соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 10-115-96) утвержденным ГОСГОРТЕХНАДЗОРОМ РОССИИ 18.04.95;

• 2.3   не допускается сбрасывать ПГС в атмосферу рабочих помещений;

• 2.4   помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 3     Средства поверки

  • 3.1 При проведении поверки должны быть применены средства, указанные в таблице 2

Таблица 2

Таблица 3 - Технические характеристики ГСО-ПГС, используемых при поверке газоанализаторов

• 5.1    проверить комплектность газоанализатора в соответствии с разделом 3 руководства по эксплуатации ЖСКФ.413425.003 РЭ - при первичной поверке;

• 5.2   подготовить газоанализатор в соответствии с разделом 5 руководства по эксплуатации ЖСКФ.413425.003 РЭ;

• 5.3   собрать схему поверки согласно рисунку 1.

6     Проведение поверки

• 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;

наличие маркировки газоанализатора согласно требованиям раздела 11 руководства по эксплуатации ЖСКФ.413425.003 РЭ;

исправность органов управления и настройки.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

• 6.2   Опробование

• 6.2.1  Проверка функционирования газоанализатора

Проверка функционирования газоанализатора проводится автоматически при включении электрического питания в порядке, описанном в пп. 6.2.1 - 6.2.2 ЖСКФ.413425.003 РЭ.

Результат проверки функционирования газоанализатора считают положительным, если отсутствует сигнализация об отказах и на дисплее отображаются текущие результаты измерений концентрации определяемого компонента.

• 6.3   Определение метрологических характеристик

• 6.3.1  Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводится в следующей последовательности:

а) собирают схему поверки, представленную на рисунке 1;

2

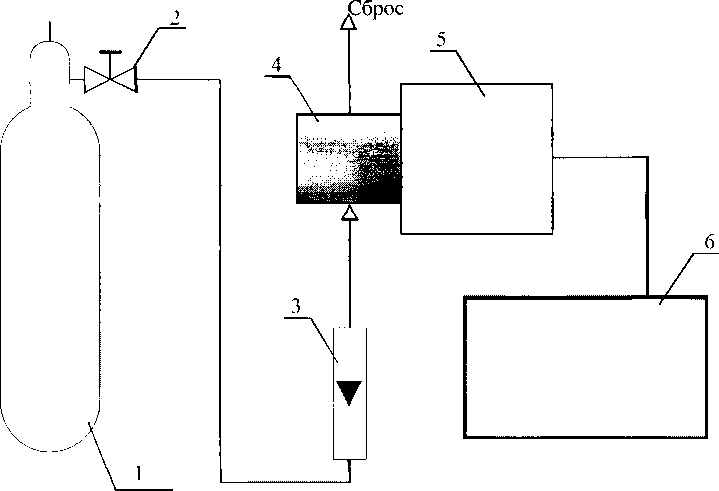

• 1 - источник ПГС (баллон или генера-

• 4 - насадка;

• 5 - датчик;

• 6 - источник питания.

• 2 - вентиль точной регулировки;

3 - индикатор расхода;

Рисунок 1 - Схема подачи ПГС на газоанализатор

б) на вход датчика поверяемого измерительного канала газоанализатора подают ПГС в последовательности №№ 1-2-3-2-1-3 (таблица 3, соответственно определяемому компоненту и типу датчика); Время подачи ПГС, не менее:

• - для преобразователей ПГТ-903, ПГО-903                                          60

• - для преобразователей ПГЭ-903, ПГЭ-903А                                        120

в) фиксируют установившиеся показания газоанализатора при подаче каждой ПГС;

Примечание - для исполнения газоанализатора без блока управления и индикации, значение концентрации определяемого компонента на входе рассчитывают по значению выходного токового сигнала (4-20) мА по формуле:

с, = ■&.•(/,-4),                                         (1)

16 где /,    - установившееся значение выходного токового сигнала при подаче i-ой ПГС, мА;

С_в - значение концентрации определяемого компонента, соответствующее верхней границе диапазона измерений, объемная доля, % (млн'¹), или массовая концентрация, мг/м³.

г) основную абсолютную погрешность газоанализатора А, объемная доля определяемого компонента, % (млн'¹), или массовая концентрация, мг/м³, рассчитывают по формуле:

A = C,-C_d                                       (2)

где С, - выходной сигнал газоанализатора при подаче i-й ПГС, объемная доля определяемого компонента, % (млн'¹), или массовая концентрация, мг/м³ (по показаниям дисплея блока управления и индикации);

С_д - действительное значение концентрации определяемого компонента в i-й ПГС, объемная доля, % (млн’¹), или массовая концентрация, мг/м³.

д) основную относительную погрешность газоанализатора 8, %, рассчитывают по формуле:

5= ^С'~^Сд -100                                   (3)

С

Результат испытания считают положительными, если основная погрешность газоанализатора во всех точках поверки, рассчитанная по формулам (2) и (3), не превышает пределов, указанных в таблице А. 1 Приложения А.

• 6.3.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п.п. 6.3.1 при подаче ГСО-ПГС № 2 (таблица 3, соответственно определяемому компоненту и типу датчика).

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле:

Б

2 ” ^С2

где С, С2   - результат измерений концентрации определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'¹) или массовая концентрация определяемого компонента, мг/м³;

А_о       - пределы допускаемой основной абсолютной погрешности газоанализатора по

поверяемому измерительному каналу, объемная доля определяемого компонента, % (млн’¹) или массовая концентрация определяемого компонента, мг/м³.

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле:

|_с. с^м I

^0 = ^! ->--^-100,                                (5)

где 8_а       - пределы допускаемой основной относительной погрешности газоанализатора

по поверяемому измерительному каналу, %.

Результат испытания считают положительным, если вариация показаний газоанализатора по всем измерительным каналам не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.3.3 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.3.1 и в следующем порядке:

• 1) на вход газоанализатора подают ГСО-ПГС №3, фиксируют установившиеся показания газоанализатора;

• 2) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;

• 3) подают на вход газоанализатора ГСО-ПГС № 3, включают секундомер и фиксируют время достижения значения, рассчитанного в п. 2).

Результаты испытания считают положительными, если время установления показаний не превышает номинальное время установления выходного сигнала газоанализатора Тоуном, с, должно быть:

• - для преобразователей ПГТ-903, ПГО-903                                          30

• - для преобразователей ПГЭ-903, ПГЭ-903А                                       60

Оформление результатов поверки

• 7.1   Положительные результаты первичной поверки заносятся в раздел 12 руководства по эксплуатации ЖСКФ.413425.003 РЭ.

• 7.2   Положительные результаты периодической поверки оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94 (с изм. № 1 от 26.11.2001 г.).

• 7.3   При отрицательных результатах поверки газоанализатор не допускают к применению и выдают извещение о непригодности установленной формы по ПР 50.2.006-94 (с изм. № 1 от 26.11.2001 г.).

Приложение А. 1

(обязательное)

Диапазоны измерений и пределы допускаемой погрешности газоанализаторов

Примечания:

1 Сх - значение концентрации определяемого компонента на входе датчика газоанализатора;

2 Допускается заказывать поставку дополнительных преобразователей ПГТ, ПГЭ после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о при-емке нового комплекта газоанализатора ССС-903.
