УСТАНОВКА ПОВЕРОЧНАЯ НЕЙТРОННОГО ИЗЛУЧЕНИЯ УПН-АТ140

Методика поверки

ТИАЯ.412118.031 МП

ГЦИ

• 1   Вводная часть

• 2  Операции поверки

• 3   Средства поверки

• 4  Требования к квалификации поверителей

• 5   Требования безопасности

• 6  Условия поверки и подготовка к ней

• 7  Проведение поверки

  • 7.1   Внешний осмотр

  • 7.2  Опробование

  • 7.3   Определение метрологических характеристик

• 8  Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола поверки

Приложение Б (справочное)

• 1.1    Настоящая методика поверки распространяется на установку поверочную нейтронного излучения УПН-АТ140, устанавливает методику ее первичной и периодической поверок и соответствует ГОСТ 8.521-84 «Государственная система обеспечения единства измерений. Установки поверочные нейтронного излучения. Методика поверки».

• 1.2    Установка поверочная нейтронного излучения УПН-АТ140 (далее - установка) предназначена для воспроизведения и передачи единиц плотности потока нейтронов, мощности амбиентного эквивалента дозы Н*(10) и индивидуального эквивалента дозы Н'_р(10) нейтронного излучения при поверке, калибровке, градуировке и испытаниях радиометров и дозиметров нейтронного излучения.

• 1.3    Первичной поверке подлежат установки до ввода в эксплуатацию, а также после ремонта или устранения неисправности, которая могла бы привести к изменению метрологических характеристик установки.

• 1.4    Периодической поверке подлежит установка, находящаяся в эксплуатации.

• 1.5    Интервал между поверками - 2 года.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

• 3.1 При проведении поверки должны применяться эталоны, средства измерений, приведенные в таблице 3.1.

Таблица 3.1

• 4.1    К проведению поверки и (или) обработке результатов поверки допускаются лица, аттестованные в качестве государственных поверителей в установленном порядке. Техническое обслуживание и обеспечение работоспособности поверяемой установки выполняет штатный сотрудник из числа персонала организации-пользователя установки.

• 4.2    Для проведения поверки необходимо ознакомиться с руководством по эксплуатации на поверяемую установку и рекомендациями по выполнению измерений основных параметров поля излучения.

• 5.1 При проведении поверки должны соблюдаться требования безопасности, установленные в:

• - СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;

• - СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

-ПОТ РМ-016-2001 (РД 153-34.0-03.150-00) «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

• - РЭ на поверяемую установку;

• - эксплуатационной документации применяемых средств поверки.

• 6.1 Поверку необходимо проводить в следующих условиях:

  - температура окружающего воздуха	(20 ± 5) °C;
  - относительная влажность воздуха - атмосферное давление	60 (+20; -30) %; 101,3 (+5,4;-15,3) кПа.

• 6.2 При подготовке к поверке необходимо:

• - ознакомиться с РЭ;

• - подготовить установку к поверке в соответствии с разделом 3 РЭ (3.1);

• - подготовить средства измерений в соответствии с технической документацией.

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра должно быть установлено:

• - наличие РЭ на поверяемую установку;

• - соответствие комплектности, поверяемой установки требованиям РЭ в объеме, необходимом для поверки;

• - наличие свидетельства о первичной или предыдущей поверке;

• - наличие паспортов на входящие в комплект установки радионуклидные источники нейтронов с указанием действующих сроков службы;

-отсутствие в поле излучения установки посторонних предметов, которые могут влиять на результаты измерений;

• - отсутствие повреждений установки, влияющих на ее метрологические характеристики.

• 7.2 Опробование

  • 7.2.1    При опробовании установки проверяют:

• - исправность установки в соответствии с эксплуатационной документацией;

• - возможность размещения и юстировки поверяемых приборов в поле излучения, их фиксации и необходимых перемещений в поле излучения;

• - работоспособность установки в соответствии с РЭ;

• - подтверждение соответствия программного обеспечения (ПО) установки.

• 7.2.2    Подтверждение соответствия ПО проводят идентификацией ПО и проверкой обеспечения защиты ПО от несанкционированного доступа во избежание искажения результатов измерений.

Метрологически значимыми в программном обеспечении УПН-АТ140 являются следующие программы:

• - программа «UPNControl», установленная на внешнем компьютере, обеспечивающая связь с установкой, ввод и редактирование данных о средствах измерений (СИ) радиационного контроля, эталонных СИ, эталонных источниках излучения (ИИ), их поверках, сценариях поверок и сохранение их в базе данных, пересчет метрологически значимых величин и сохранение результатов измерений в базе данных;

-программа контроллера ДУ О (контроллера блока управления ДУО-АТ140), обеспечивающая управление процессом перемещения (позиционирования) облучателя и обработку сигналов ДУ О;

• - программа контроллера КС (контроллера блока управления КС-АТ 140), обеспечивающая управление и позиционирование подвижной платформы по заданным координатам, управление опорным источником и обработку сигналов КС;

-программа панели оператора ДУ О (панели оператора пульта управления ДУО-АТ140), обеспечивающая отображение состояния облучателя и инициализацию процесса перемещения источника путем передачи команд и обмена данными с контроллером ДУ О.

• - программа панели оператора КС (панели оператора пульта управления КС-АТ140), обеспечивающая отображение текущего состояния КС, передачу команд позиционирования контроллеру КС.

Определение цифровых идентификаторов исполняемых кодов внешнего ПО проводится вычислением контрольных сумм по методу MD5 с помощью внешней программы стороннего разработчика (например, стандартными средствами Total Commander).

Результаты поверки считают удовлетворительными, если наименования, номера версий (идентификационные номера) и контрольные суммы внешнего ПО соответствуют указанным в таблице 7.1 и в разделе РЭ «Особые отметки».

Идентификационные данные программного обеспечения приведены в таблице 7.1.

Таблица 7.1

9 Номер версии программного обеспечения не ниже указанного в таблице.

• ²⁾ Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.

• ³⁾ Контрольная сумма относится к текущей версии программного обеспечения (1.0.0.0).

Программы контроллера ДУ О, контроллера КС, панели оператора ДУ О, панели оператора КС защищены от несанкционированного изменения паролем и пломбой на корпусах контроллеров и пультов управления (см. рисунки 1 -4).

Под пломбой размещается шильдик с наименованием программы после слова «Firmware» и номером версии программы после слова «Уег».

1 - пломба; 2 -шильдик.

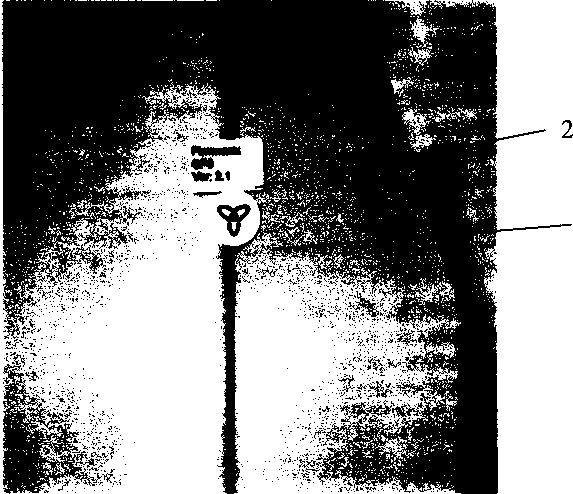

Рисунок 2 - Пломба на пульте управления стенда

1 - пломба; 2 -шильдик.

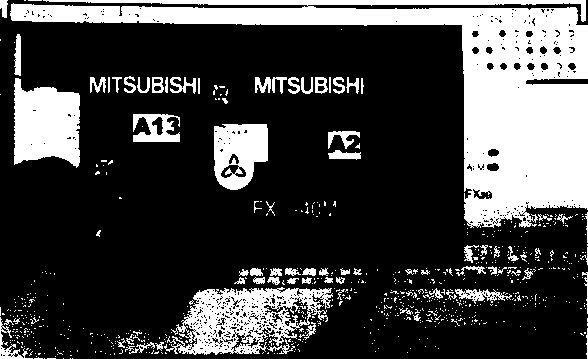

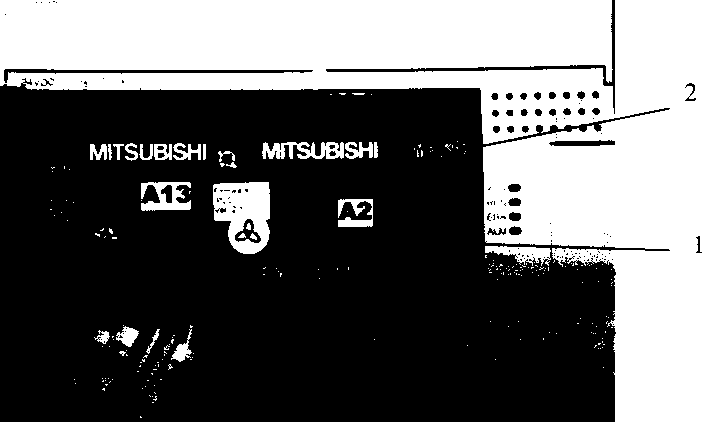

Рисунок 3 - Пломба на корпусе контроллера КС

1 - пломба; 2 -шильдик.

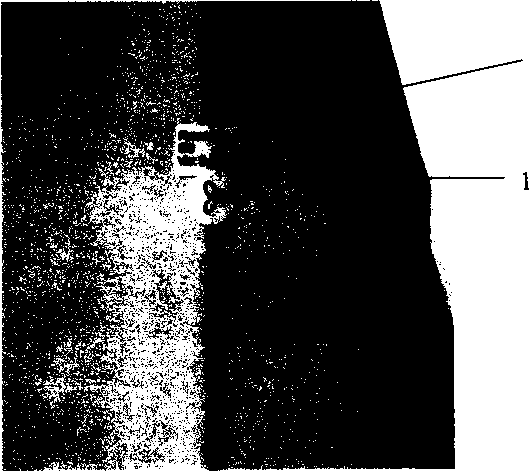

Рисунок 4 - Пломба на корпусе контроллера ДУ О

Результаты поверки считают удовлетворительными, если целостность пломбы не нарушена, а идентификационные наименования и номера версий (идентификационные номера) встроенного ПО соответствуют указанным в таблице Ошибка! Источник ссылки не найден, и (или) в разделе РЭ «Особые отметки». При повреждённой пломбе поверка прекращается и выписывается извещение о непригодности.

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение плотности потока нейтронов

    • 7.3.1.1    Значение плотности потока нейтронов определяют методом сличения значения плотности потока нейтронного поля поверяемой установки с конкретным источником, установленным в коллиматор, с плотностью потока в поле эталона более высокого разряда.

    • 7.3.1.2    Блок детектирования радиометра-компаратора размещают на рабочем столе подвижной платформы поверяемой установки, обеспечивающем совпадение оси симметрии блока детектирования с центральной осью пучка нейтронов и оцифровку координаты расстояний R относительно центра радионуклидного источника

    • 7.3.1.3    Устанавливают расстояние R_t (не менее 0,6 м) между центрами радионуклидного источника и радиометра-компаратора.

    • 7.3.1.4    Измеряют скорость счета радиометра-компаратора N(R_t), с'¹. Проводят не менее пяти измерений скорости счета. Время экспозиции выбирают таким образом, чтобы суммарное число отсчетов было не менее 5 1O⁵ импульсов. Значение N(R,) записывают в таблице А.2 протокола поверки, форма которого приведена в приложении Г.

    • 7.3.1.5    Вычисляют среднее арифметическое значение результатов измерений для расстояния R = R, по формуле



(7-1)

где N, - результат i-ro измерения;

N - среднее арифметическое значение результатов измерений;

п - число измерений.

Результаты заносят в таблицу А.2 протокола поверки.

• 7.3.1.6    Увеличивая значение R на 0,1 м, повторяют процедуру 7.3.1.4 - 7.3.1.5 до достижения значения R = 3,0 м.

• 7.3.1.7    Для каждого значения R вычисляют значения скорости счета N"(R), с’¹, по формуле

A'^,W = -4_r-e"",                        (7.2)

1-Nt

где т - «мертвое» время радиометра компаратора, с,

/и - коэффициент рассеяния нейтронов воздухом, м’¹.

Результаты заносят в таблицу А.2 протокола поверки.

Вычисляют величину .      .

Результаты заносят в таблицу А.2 протокола поверки.

• 7.3.1.8 Строят график f(R) = — L— , и по начальному линейному участку №(R)

проводят прямую линию. Методом наименьших квадратов определяют параметры прямой

1                                                     ъ

линии ■ =aR + b и вычисляют значение 4R, = — .

а

• 7.3.1.9 Для каждого значения R вычисляют значение заносят в таблицу А.2 протокола поверки.

  1

  ---------у, результаты (R-AR,)

• 7.3.1.10 Строят график зависимости N*(R)-f ((R-AR,)~²), по начальному линейному участку проводят прямую линию и методом наименьших квадратов определяют параметры прямой N*(R)-a(R- AR,)~² +b.

Физический смысл константы b - вклад рассеянных нейтронов в суммарную скорость счета, b = N_р1.

Для каждого значения R вычисляют значение характеристической константы системы «источник-детектор» по формуле

A = (N-(R)-N_p,)-(R-AR,)^!.                  (7.3)

В случае если A = const(R) в пределах ±1%, вычисляют среднее значение характеристической константы А по формуле

и в соответствии с 7.3.1.8 - 7.3.1.11 вычисляют значения AR₂, N_p2 и А .

Вычисляют СКО результата измерений, %, по формуле

(7-6)

• 7.3.1.13 Вычисляют значение плотности потока нейтронов в поле поверяемой установки на расстоянии 1 м от центра источника по формуле



  (7.7)

где ф_э, А_э и AR₃ - значения относятся к эталону более высокого ранга, по которому проводится сличение;

<р_р, А_р и AR_p - значения для поверяемой установки.

• 7.3.1.14 Рассчитывают значения плотности потока нейтронов в прямом пучке (без учёта рассеянного излучения) на расстоянии R в диапазоне расстояний от 0,6 до 3,0 м для поверяемой установки <p_p(R) по формуле



  (7.8)

• 7.3.1.15   Результаты измерений плотности потока нейтронов ср_р(R) принимают за действительные значения плотности потока нейтронов в поле поверяемой установки и записывают в таблицу А.6 протокола поверки.

• 7.3.1.16   Выполняют последовательность операций 7.3.1.3-7.3.1.12 для всех типов радиометров, проходящих поверку в поле поверяемой установки.

• 7.3.1.17   Для каждого типа радиометров вычисляют значение коэффициента B(R)

N(R)-N

для каждого значения R по формуле B(R) = ——. Результат записывают в таблицу А.З протокола поверки. B(R) - коэффициент, учитывающий вклад рассеянного нейтронного излучения в показания радиометра (определяется при поверке эталонной установки).

• 7.3.1.18 Доверительные границы основной относительной погрешности 8₀, %, плотности потока нейтронов в поле поверяемой установки с доверительной вероятностью Р = 0,95 определяют в соответствии с ГОСТ Р 8.736-2011 по формуле

8₀=KS^

где - суммарное СКО результатов измерений, %;

К - коэффициент, зависящий от выбранной доверительной вероятности Р и сочетания случайных и систематических погрешностей.

• 7.3.1.19 Суммарное СКО результатов измерений S_x вычисляют по формуле

  S_z^S²₊S²₊S²_e+S²_s,

  (7.10)

где S - СКО результата измерений, рассчитанное по формуле (7.6), %;

S_g - СКО неисключенной систематической погрешности (НСП) эталона более высокого ранга, по которому проводится поверка, равное половине значения погрешности для доверительной вероятности Р - 0,95, приведенного в свидетельстве о его поверке, %;

S₉ - СКО НСП радиометра-компаратора, рассчитанное по формуле

(7.И)

где & - максимальное значение невоспроизводимое™ показаний радиометра-компаратора, %;

S_R - СКО результата определения расстояния от центра источника до центра

детектора дозиметрического прибора             ⁼         согласно

технической документации на установку), %.

• 7.3.1.20 Коэффициент К вычисляют по формуле



  (7.12)

где t - коэффициент распределения Стьюдента, соответствующий доверительной вероятности Р = 0,95 и числу степеней свободы п-1 (числу результатов измерений и).

Результаты поверки считают положительными, если основная относительная погрешность поверяемой установки при доверительной вероятности 0,95 не превышает допустимого предела для рабочих эталонов 1-го и 2-го разрядов по ГОСТ Р 8.031-82.

• 7.3.2 Определение плотности потока тепловых нейтронов

  • 7.3.2.1 Значение плотности потока нейтронов определяют методом сличения значения плотности потока нейтронного поля поверяемой установки с конкретным источником, установленным в контейнер-замедлитель, с плотностью потока в поле эталона более высокого разряда.

  • 7.3.2.2    Блок детектирования радиометра-компаратора размещают на рабочем столе подвижной платформы поверяемой установки, обеспечивающем совпадение оси симметрии блока детектирования с центральной осью пучка нейтронов и оцифровку координаты расстояний R относительно центра радионуклидного источника.

  • 7.3.2.3    По шкале градуировочной линейки установки устанавливают расстояние R_I (не менее 0,6 м) между центрами радионуклидного источника и радиометра-компаратора.

  • 7.3.2.4    Измеряют скорость счета N,, с’¹. Время экспозиции выбирают таким образом, чтобы суммарное число отсчетов было менее 5 10⁵ импульсов. Значение N_I записывают в таблицу А.4 протокола поверки.

  • 7.3.2.5    Закрывают кадмиевым экраном толщиной 1 мм источник тепловых нейтронов, по методике 7.3.2.4 получают значение N_n, результат заносят в таблицу А.4 протокола поверки.

  • 7.3.2.6    Закрывают кадмиевым экраном толщиной 1 мм детектор, по методике

• 7.3.2.4 получают значение N_IV, результат заносят в таблицу 3 протокола поверки.

• 7.3.2.7    Снимают кадмиевый экран с источника, по методике 7.3.2.4 получают значение , результат заносят в таблицу А.4 протокола поверки.

• 7.3.2.8    Увеличивают расстояние на 0,1 м, повторяют операции по 7.3.2.3 - 7.3.2.7 до достижения значения R = 3,0 м.

• 7.3.2.9    Для каждого полученного значения N рассчитывают значение N* по формуле

  (7.13)

l-N-т

Результаты записывают в таблицу А.4 протокола поверки.

• 7.3.2.10 Для каждого значения R рассчитывают значение скорости счета, обусловленной тепловыми нейтронами, по формуле



(7.14)

Результаты записывают в таблицу А.4 протокола поверки.

• 7.3.2.11 Для каждого значения R рассчитывают значение N* -      .

Результаты записывают в таблицу А.4 протокола поверки.

• 7.3.2.12   По методике 7.3.1.7-7.3.1.11 определяют значение А и N_p, результаты записывают в таблицу А.4 протокола поверки.

• 7.3.2.13   Вычисляют СКО результата измерений по формуле (7.6).

• 7.3.2.14   Вычисляют значение плотности потока тепловых нейтронов в поле поверяемой установки на расстоянии 1 м от центра источника по формуле (7.7).

• 7.3.2.15   Рассчитывают значения (р_р (R) плотности потока тепловых нейтронов в диапазоне расстояний от 0,6 до 3,0 м по формуле (7.8).

• 7.3.2.16   Результаты измерений плотности потока нейтронов <p_p(R) принимают за действительные значения плотности потока нейтронов в поле поверяемой установки и записывают в таблицу А.6 протокола поверки.

• 7.3.2.17   Выполняют последовательность операций 7.3.2.3 - 7.3.2.12 для всех типов радиометров тепловых нейтронов, проходящих поверку в поле поверяемой установки.

• 7.3.2.18   Для каждого типа радиометров для каждого значения R вычисляют N(R)-N

значение B(R) = —. Результаты записывают в таблицу А.З протокола поверки.

• 7.3.2.19   Доверительные границы основной относительной погрешности плотности потока тепловых нейтронов <5_д, %, с доверительной вероятностью Р = 0,95 определяют в соответствии с требованиями 7.3.1.18-7.3.1.20.

Результаты поверки считают положительными, если основная относительная погрешность поверяемой установки при доверительной вероятности 0,95 не превышает допустимого предела для рабочих эталонов 1-го и 2-го разрядов по ГОСТ Р 8.031-82.

• 7.3.3 Определение плотности потока нейтронов в «открытой» геометрии

  • 7.3.3.1    Значение плотности потока нейтронов в «открытой» геометрии (в широком пучке) определяют методом сличения значения плотности потока нейтронного поля от конкретного источника, установленного в «открытой» геометрии, с плотностью потока в поле эталона более высокого разряда. Вклад рассеянного излучения определяют методом теневого конуса.

  • 7.3.3.2    Блок детектирования радиометра-компаратора размещают на рабочем столе подвижной платформы, обеспечивающем совпадение оси симметрии блока детектирования с осью пучка нейтронов и оцифровку координаты расстояний R относительно центра радионуклидного источника, размещенного в «открытой» геометрии.

  • 7.3.3.3    Устанавливают оборудование «открытой» геометрии на основание калибровочного стенда в соответствии с разделом 3.2 РЭ. Проводят юстировку оснований экранирующего конуса относительно оси, проходящей через центр радионуклидного источника нейтронов в «открытой» геометрии и эффективный центр блока детектирования радиометра-компаратора.

  • 7.3.3.4    Убирают экранирующий конус. Устанавливают расстояние R_} (не менее 0,6 м) между центрами радионуклидного источника и радиометра-компаратора.

  • 7.3.3.5    Устанавливают радионуклидный источник в «открытой» геометрии.

  • 7.3.3.6    Измеряют скорость счета N(Rj, с'¹. Время экспозиции выбирают таким, чтобы суммарное число отсчетов было не менее 5-10⁵ импульсов. Проводят не менее пяти измерений скорости счета. Значение N(R_t) записывают в таблице А.5 протокола поверки.

  • 7.3.3.7    Вычисляют среднее арифметическое значение результатов измерений по формуле (7.1).

  • 7.3.3.8    Увеличивая значение R на 0,1 м, повторяют операции по 7.3.3.6-7.3.3.7 до достижения значения R =3,0 м.

  • 7.3.3.9    Для каждого значения R рассчитывают значение N* (R), с'¹, по формуле

Vw = —(7.15)

1-N-т

Результаты записывают в таблицу А.5 протокола поверки.

• 7.3.3.10   Устанавливают экранирующий конус. Повторяют операции по 7.3.3.6-7.3.3.9.

• 7.3.3.11 Результат измерения скорости счета на расстояниях R в «открытой» геометрии N_o определяют как разность средних значений скоростей счета, полученных при измерениях без экранирующего конуса ЛГ (R), и значений скоростей счета, полученных при измерениях с экранирующим конусом N*_K, по формуле

N₀=N*(R)-N*_K.

• 7.3.3.12 Вычисляют среднее квадратическое отклонение (СКО) результата измерений в относительной форме по формуле




  (7-17)

где S и S_K - средние квадратические отклонения результатов измерений скоростей счета, определенных без экранирующего конуса и с экранирующим конусом, соответственно.

• 7.3.3.13   Для каждого значения R рассчитывают значение N*₀(R) = N_oe^td<. Результаты записывают в таблицу А.5 протокола поверки.

• 7.3.3.14   Для каждого значения R вычисляют значение характеристической константы системы «источник - детектор» по формуле



(7.18)

Для интервала расстояний R, когда A-const(R) в пределах ±1%, вычисляют значение характеристической константы А по формуле (7.4). Результат заносят в таблицу А.5 протокола поверки.

• 7.3.3.15   Вычисляют СКО результата измерений по формуле (7.6).

• 7.3.3.16   Вычисляют значение характеристической константы А* с учетом чувствительности радиометра-компаратора по формуле



(7-19)

где К₃ - коэффициент чувствительности, приводящий к единицам плотности потока нейтронов.

• 7.3.3.17 Значение плотности потока нейтронов в «открытой» геометрии в направлении, перпендикулярном оси источника, рассчитывают по формуле

(7.20)

• 7.3.3.18   Результаты измерений плотности потока нейтронов <p(R) принимают за действительные значения плотности потока нейтронов в поле поверяемой установки и записывают в таблицу А.6 протокола поверки.

• 7.3.3.19   Доверительные границы основной относительной погрешности 8₀, %, плотности потока нейтронов в «открытой» геометрии определяют в соответствии с 7.3.1.18-7.3.1.20.

Результаты поверки считают положительными, если основная относительная погрешность поверяемой установки при доверительной вероятности 0,95 не превышает допустимого предела для рабочих эталонов 1-го и 2-го разрядов по ГОСТ 8.031-82.

7.3.4 Определение мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы нейтронного излучения

• 7.3.4.1    Значение мощности амбиентного эквивалента дозы и индивидуального эквивалента дозы нейтронного излучения определяют методом сличения значения мощности амбиентного (индивидуального) эквивалента дозы в поле поверяемой установки с конкретным источником, установленным в коллиматор, с мощностью амбиентного (индивидуального) эквивалента дозы в поле эталона более высокого разряда в соответствии с поверочной схемой ГОСТ 8.803-2012.

• 7.3.4.2    Проводят измерения в соответствии с п.п. 7.3.1.2 - 7.3.1.12.

• 7.3.4.3    Вычисляют значение мощности амбиентного эквивалента дозы в поле поверяемой установки на расстоянии 1 м от центра источника по формуле



  (1 —AR_p)²

  (1 —AR₃)² ’

(7-21)

где Н*_э , А_э и AR₃ - значения относятся к эталону более высокого ранга, по которому проводится сличение;

Н*, А_р и AR_p - значения для поверяемой установки.

• 7.3.4.4 Рассчитывают значения мощности амбиентного эквивалента дозы на

расстоянии R в диапазоне расстояний от 0,6 до 3,0 м для поверяемой установки Я*(10)_Л по формуле

• 7.3.4.5 Результаты измерений мощности амбиентного эквивалента дозы Я*(10)_й принимают за действительные значения мощности амбиентного эквивалента дозы в поле поверяемой установки и записывают в таблицу А.6 протокола поверки.

• 7.3.4.6 Вычисляют значение мощности индивидуального эквивалента дозы в поле поверяемой установки на расстоянии 1 м от центра источника по формуле

А„ (1 —AR )²

у/ (Ю). = /Л_Э(1О)_1Л, -А -------

У1л/      рэ V Z1JW А {Д_      ^2

где Н_рэ, А_э и AR₃ - значения относятся к эталону более высокого ранга, по которому проводится сличение;

Н_р , А_р и AR_p - значения для поверяемой установки.

• 7.3.4.7 Значения мощности индивидуального эквивалента дозы на расстоянии R в диапазоне расстояний от 0,6 до 3,0 м для поверяемой установки /7_р(10)_д рассчитывают по формуле



  (7.24)

• 7.3.4.8    Результаты измерений мощности индивидуального эквивалента дозы Н*(10)_я принимают за действительные значения мощности индивидуального эквивалента дозы в поле поверяемой установки и записывают в таблицу А.6 протокола поверки.

• 7.3.4.9    Доверительные границы основной относительной погрешности 8₍₎, %, мощности амбиентного (индивидуального) эквивалента дозы в поле поверяемой установки с доверительной вероятностью Р = 0,95 определяют в соответствии с п.п. 7.3.1.18-7.3.1.20.

Результаты поверки считают положительными, если основная относительная погрешность поверяемой установки при доверительной вероятности 0,95 не превышает 7%.

7.3.5 Определение мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы нейтронного излучения при измерениях в "открытой" геометрии

• 7.3.5.1 Значения мощности амбиентного эквивалента дозы нейтронного излучения рассчитывают в соответствии с рекомендациями ISO-8529 по формуле:



(7.25)

где ф - плотность потока нейтронов, определённая в соответствии с п. 7.3.3.

• 7.3.5.2 Значения мощности индивидуального эквивалента дозы нейтронного излучения рассчитывают в соответствии с рекомендациями ISO-8529 по формуле




  (7.26)

• 7.3.5.3    Значения коэффициентов перехода от флюенса к эквиваленту дозы (от плотности потока нейтронов к мощности эквивалента дозы) для радионуклидных источников нейтронов приведены в справочном Приложении Б.

• 7.3.5.4    Результаты определения мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы нейтронного излучения записывают в таблицу А.6 протокола поверки.

• 8.1    Результаты поверки оформляют протоколом поверки по форме, приведенной в приложении А.

• 8.2    Положительные результаты поверки оформляют выдачей свидетельства о поверке установки установленной формы.

• 8.3    При отрицательных результатах поверки:

• - поверяемая установка к применению не допускается;

-на установку выдается извещение о непригодности установленной формы с указанием причин непригодности;

• - свидетельство о поверке установки аннулируется.

Приложение А

(рекомендуемое) Форма протокола поверки

Протокол поверки

установки поверочной нейтронного излучения УПН-АТ140       зав. №__________

ДАТА ПОВЕРКИ_________

ПОВЕРКА ПРОВОДИЛАСЬ____________________________________

поверочный орган

Условия поверки: температура относительная влажность атмосферное давление внешний фон гамма-излучения

Средства поверки

• 1 Внешний осмотр

документация _________________________________________________________________

комплектность _________________________________________________________________

отсутствие механических повреждений____________________________________________

• 2 Опробование

работоспособность ________________________________________________________________

соответствие ПО ______________________________________________________________

Таблица А.1 Результаты проверки программного обеспечения

• 3 Определение метрологических характеристик

Таблица А.2 Результаты измерения плотности потока нейтронов

Таблица А.З Результаты определения вклада рассеянного излучения

Таблица А.4 Результаты определения плотности потока тепловых нейтронов

Таблица А.5 Результаты определения плотности потока нейтронов в "открытой" геометрии

Таблица А.6 Результаты определения метрологических характеристик установки

Установка УПН-АТ140

соответствует/не соответствует

Свидетельство №_______от____________

(Извещение о непригодности)

Приложение Б (справочное)

Таблица Б.1 Значения коэффициентов перехода от флюенса к эквиваленту дозы (от плотности потока нейтронов к мощности эквивалента дозы) для радионуклидных источников нейтронов различного спектрального состава

Таблица Б.2 Рекомендуемые значения коэффициентов ослабления нейтронов воздухом (//) для радионуклидных источников нейтронов различного спектрального состава и периодов полураспада основных радионуклидов в источниках (Tzz?).

22

¹

- пломба; 2 -шильдик.

²

Рисунок 1 — Пломба на пульте управления облучателя
