Методика поверки «АНАЛИЗАТОРЫ ДЫМОВЫХ ГАЗОВ Testo-350» (МП РТ 1556-2015 ( с Изменением № 1))

ФЕДЕРАЛЬНОЕ АГЕНТСТВО 11О ТЕХНИЧЕСКОМУ РЕГУЛ ИРОВАН ИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

А.Д. Меньшиков

«30» марта 2018 г.

«Ростест-Москва»

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ ДЫМОВЫХ ГАЗОВ Testo-350

Методика поверки

МПРТ 1556-2015 (с Изменением № 1) г. Москва

2018 г.

Настоящая методика поверки распространяется на анализаторы дымовых газов Testo-350, фирмы «Testo SE & Со, KGaA», Германия (далее - анализаторы) и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками -1 год.

(Изменённая редакция. Изм. № 1)

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны бьпъ выполнены операции, указанные в таблице 1. Таблица^!

• 1.2 Допускается проведение поверки отдельных измерительных каналов анализатора с обязательным указанием в свидетельстве о поверке информации об объёме проведённой поверки.

• 1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

(Изменённая редакция. Изм. № 1)

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны бьпъ применены ц^едства, указанные в таблице 2. Таблица 2

нестабильность поддержания температуры не более ±0,1 °C.

Камера климатическая WK 340/70 фирмы «WEISS» диапазон воспроизведения температуры от-70 до +180 °C, нестабильность ± (0,1...0,5) °C.

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2, 2 разряд, диапазон от -50 до + 250 °C.

• 2.2 Допускается применение других средств измерений, не приведённых в таблице 2, имеющих метрологические характеристики не хуже указанных.

• 2.3 Все средства поверки должны бьпъ исправны и иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1 при проведении поверки необходимо соблюдать требования безопасности, приведённые в эксплуатационной документации на средства поверки.

• 3.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

• 3.3 При работе с газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Ростехнадзором.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) Поверяемый анализатор должен быть подготовлен к работе в соответствии с НТД на него;

• 2) ПГС в баллонах должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч;

• 3) Пригодность газовых смесей в баллонах под давлением должна быть подтверждена паспортами на них.

• 5.2 Перед проведением периодической поверки должны быть выполнены регламентные работы, предусмотренные НТД на анализатор.

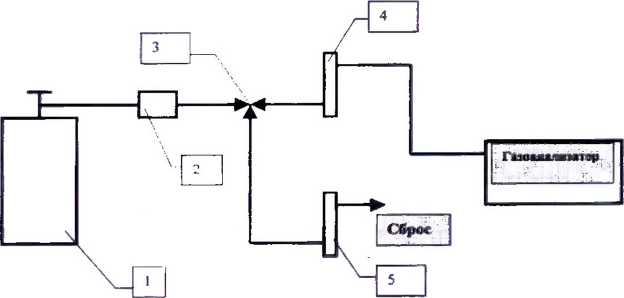

• 5.3 Схема подачи ПГС из баллона под давлением приведена на рисунке 1.




1-баллон с ПГС с запорным вентилем; 2-вентиль тонкой регулировки;

3-тройник; 4,5-ротаметр.

Рисунок 1

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность анализаторов, а также отсутствие внешних повреждений на газозаборном зонде. При встряхивании анализатора не должно быть посторонних шумов. При включении анализатора все сегменты индикации на дисплее должны отображаться полностью.

  • 6.1.2 Для анализаторов должны быть также установлены: исправность органов управления, четкость надписей на лицевой панели.

Анализаторы считаются выдержавшими внешний осмотр удовлетворительно, если они соответствуют перечисленным вьппе требованиям.

• 6.2 Опробование

При опробовании должны быть выполнены следующие операции:

• 6.2.1 Проверка общего функционирования анализатора проводится согласно Руководству по эксплуатации анализатора.

• 6.2.2 Для проверки побудителя расхода анализатора необходимо:

• - подсоединить ротаметр 4 (рис.1), при этом вентиль 2 должен быть закрыт, чтобы окружающий воздух свободно поступал в анализатор;

• - включить анализатор и сравнить показания анализатора и ротаметра.

• 6.2.3  Проверка автоматической калибровки нулевых показаний анализатора на окружающем воздухе проводится согласно Руководству по эксплуатации.

После обнуления датчиков на дисплее прибора должны установиться следующие показания:

• 1) по каналам СО, NO, NO2, SO2, H2S, СО2         О ч- 1 млн'*.

• 2) по каналу О2                                  20,9 %.

  -1

• 3) по каналу СхНу                                  0 ч- 20 млн'*.

• 4) по каналу давления                             0 Ч’ ± 1 гПа.

• 5) по каналам температуры                      температура окружающего воздуха.

• 6.2.4 Проверка идентификационных признаков ПО.

Для проверки идентификационных признаков ПО выполняются следующие операции:

• - проводится визуализация идентификационных данных ПО анализатора путём сличения номера версии встроенного ПО, отображаемого на дисплее при включении анализатора;

• - сравниваются полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа анализаторов (Приложение к Свидетельству об утверждении типа).

(Изменённая редакция. Изм. Х» 1)

Анализатор считается выдержавшим опробование, если все пункты операции опробования выполняются.

• 6.3 Определение погрешности измерений газовых каналов

  • 6.3.1 Определение абсолютной погрешности анализатора по каналу О2 проводится при поочерёдном пропускании ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания О2 в ПГС приведены в приложении А.

Значения абсолютной погрешности А (объёмная доля, млн'* или %) рассчитываются для каждой ПГС по формуле (1):

А = Aj-Ао

где: Aj - показания анализатора в млн'* или %;

Ао - действительное значение объёмной доли определяемого компонента в ПГС, млн'* или %.

Погрешность измерений О2 не должна превышать пределов допускаемых значений.

• 6.3.2 Определение погрешности по каналам СО, СО низкое, СО в атмосфере, NO, NO низкое, NO2, SO2, H2S, СО2 в атмосфере, СН4, СзН», С4Н10.

Определение абсолютной и относительной погрешности измерений анализаторов проводится при поочерёдном пропускании соответствующих ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания анализируемых компонентов в ПГС приведены в приложении А.

Значения абсолютной погрешности А рассчитываются для каждой ПГС по формуле (1).

Значения относительной погрешности 8 (%) рассчитываются для каждой ПГС по формуле (2):

Йо, = \     . 100 %

л

Погрешность измерений анализируемых компонентов не должна превышать пределов допускаемых значений.

• 6.4 Определение погрешности измерений по каналу разности давлений

  • 6.4.1 Проверка герметичности

Анализатор подключить к калибратору давления, создать давление, равное 100 % от верхнего предела измерений и выдержать его в течение 5 минут. Результаты проверки на герметичность считаются положительными, если в течение последних 2 минут падения давления не наблюдается.

• 6.4.2 Определение погрешности анализатора при измерении разности давлений

Погрешность прибора для диапазона от минус 200 до плюс 200 гПа определяется в точках 20, 50, 100, 150, 200 гПа при увеличении и уменьшении давления. Перед проверкой обратного хода анализатор выдерживается на верхнем пределе в течение 5 минут.

Погрешность определяется путем сравнения показаний показаниями рабочего эталона и рассчитывается по формулам

для поддиапазона (-49,9.. .49,9) гПа:

А = Рд - Рэг, гПа

для поддиапазонов (-200,0...-50,0; 50,0...200,0) гПа:

8 = (Рд-Р^)/Рэт- 100,%

где А - абсолютная погрешность поверяемого анализатора, гПа;

6 - относительная погрешность поверяемого анализатора, %;

Рд - значение показаний поверяемого анализатора, гПа;

Рэг - значение давления рабочего эталона, гПа.

Погрешность измерений разности давлений не должна превышать пределов допускаемых значений.

• 6.4.3 Определение вариации показаний

Вариация показаний поверяемого анализатора в точках п.6.4.2 при прямом и обратном ходе вычисляется по формулам

для поддиапазонов (-49,9...49,9) гПа:

Ав Рдоб.х “ Рдпр х ? гПа;

для поддиапазонов (-200,0...-50,0; 50,0...200,0) гПа:

(6)

где Ав - вариация показаний поверяемого прибора, гПа;

8в - вариация показаний поверяемого прибора, %;

Рд пр.х - значение показаний поверяемого прибора при прямом ходе, гПа;

Рдоб.х. - значение показаний поверяемого прибора при обратном ходе, гПа;

Рэт - значение давления рабочего эталона, гПа.

Вариация показаний поверяемого прибора не должна превышать пределов допускаемых значений.

• 6.5 Определение погрешности измерений по каналу абсолютного давления

Испытания анализаторов дымовых газов проводят не менее, чем в пяти точках, равномерно распределённых в диапазоне измерений, в том числе при значениях измеряемой величины соответствующей нижнем и верхнему пределу измерений, методом непосредственного сличения.

При испытании абсолютное давление плавно понижают до отметки соответствующей нижнему пределу измерений и проводят отсчёт показаний. Затем выдерживают его в течение 5 минут на отметке соответствующей нижнему пределу измерений, после чего плавно повышают его и проводят отсчёт показаний при тех же значениях, что и при понижении.

Проводится 3 серии измерений.

При отсчёте показаний абсолютная погрешность рассчитывается по формуле 7:

А = Pi-Рэ1, гПа

где А - абсолютная погрешность поверяемого анализатора, гПа;

Pi - среднее значение показаний поверяемого анализатора, гПа;

Рэ| - значение давления рабочего эталона, гПа.

Погрешность измерений не должна превьппать пределов допускаемых значений.

• 6.6 Определение погрешности по каналам температуры

6.6.1 Определение погрешности измерений по каналу температуры газа производится в трёх точках: вблизи начала, середины и конца поверяемого диапазона.

Поместить зонд анализатора в колодец калибратора температуры или в рабочее пространство горизонтальной трубчатой печи совместно с эталонной термопарой.

Чувствительные элементы эталонной термопары и зонда анализатора должны располагаться в непосредственной близости друг к другу.

После выхода на заданную температуру выдерживать зонд анализатора не менее 20 минут. В каждой точке произвести не менее трёх отсчетов испытуемого и эталонного СИ и вычислить среднее арифметическое значение.

Абсолютная погрешность измерений температуры рассчитывается по формуле (8):

где Тизм. - среднее значение температуры по показаниям анализатора, °C;

Тд - действительное значение температуры, определённое как среднее из показаний эталонной термопары или калибратора, °C.

• 6.6.2 Определение погрешности измерений по каналу температуры наружного воздуха производится в трёх точках: вблизи начала, середины и конца поверяемого диапазона.

Поместить зонд измерения температуры окружающего воздуха в климатическую камеру совместно с эталонным термометром сопротивления, подключённого к МИТ 8.10.

Установить в камере температуру, соответствующей нижней поверяемой точке. После выхода и стабилизации камеры на заданном температурном режиме, снять показания с анализатора и МИТ 8.10. Те же процедуры провести при температуре, соответствующей середине и концу поверяемого диапазона.

В каждой точке произвести не менее трёх отсчетов с анализатора и эталонного СИ и вычислить среднее арифметическое значение.

Абсолютная погрешность измерений температуры рассчитывается по формуле (9):

А = Т„-Тэ, °C

где Ти -значение температуры по показаниям анализатора, °C;

Тэ - показания МИТ 8.10, °C.

Погрешность измерений не должна превышать пределов допускаемых значений.

• 7.1 При оформлении поверки анализаторов составляется протокол результатов поверки произвольной формы.

• 7.2 Анализаторы, удовлетворяющие требованиям настоящей методики, признаются годными и допускаются к применению. Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам.

Знак поверки наносится на свидетельство о поверке.

• 7.3 При отрицательных результатах поверки применение анализаторов запрещается и выдаётся извещение о непригодности с указанием причин.

(Изменённая редакция. Изм. № 1)

ПРИЛОЖЕНИЕ А 1 ПГС, используемые при поверке анализаторов по каналу О2, СО2 в атмосфере

Таблица А.1

- допускается использование воздуха помещения

2 ПГС, используемые при поверке анализаторов по каналам СО, СО низкое, СО в атмосфере, NO, NO низкое, NO2, SO2, H2S Таблица А.2

таблицы А.2

3 ПГС, используемые при поверке анализаторов по каналам СН4, СзН», СдНю Таблица А.З

(Изменённая редакция. Изм. № 1)
