Методика поверки «Калибраторы многофункциональные АОІР» (ИЦРМ-МП-195-17)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Калибраторы многофункциональные AOIP

Методика поверки

ИЦРМ-МП-195-17

г. Видное

Содержание

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия повергая

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

1 ОБЩИЕ ПОЛОЖЕНИЯ

• 1.1 Настоящая методика поверки распространяется на калибраторы многофункциональные AOIP (далее - калибраторы) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять калибратор до ввода в эксплуатацию, а также после ремонта.

• 1.3 На периодическую поверку следует предъявлять калибратор в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки один раз в 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе вьшолнения любой из опера

3 СРРДСТВВ ПОВВРКИ

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

3.2 Допускается применение других средств поверки, обеспечивающих проверку харак

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на калибраторы и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВВРКИ

• 6.1 При проведении поверют должны соолюдаться ссл^еду^гщ^с^ условия применения:

• - температура окружающего воздуха (20 ± 5) °С;

• - относительная влажность воздуха от 30 до 80 %.

7 ПОДГОТОВКА К ПОВЕРКЕ

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - вьщержать калибратор в условиях окружающей среды, указанных в 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

При проведении внепшего осмотра калибратора проверяют соответствие калибратора следующим требованиям:

• - наличие эксплуатационной документации;

• - маркировка и комплектность должны соответствовать эксплуатационной документации;

• - на калибраторе не должно быть механических повреждений и дефектов, ухудшающих внешний вид и влияющих на работоспособность.

Результаты внепшего осмотра считаются положительными, если соблюдаются вьппеупо-мянутые требования.

• 8.2 Опробование

• 1) Калибратор должен быть готов к работе после включения питания, завершения процедуры самодиагностики и двухминутного прогрева.

• 2) На вход калибратора подать плавно изменяющийся сигнал напряжения постоянного тока и убедиться, что в каждом из индикаторов экрана включается каждый из предусмотренных в нем символов.

• 8.3 Поддтерждднне сооотетсттия программного ооеепечснпя

Подтверждение соответствия пооооаммоого оерсречроея пооводить в следующей последовательности:

• 1) подготовить калибратор в ооотиетствие с руководством по эксплуатации;

• 2) включить персональный компьютер (далее - ПК) и подать напряжение питания на калибратор;

• 3) на ПК запустить программное обеспечение калибратора (далее по тексту - ПО) в соответствии с руководством по эксплуатации;

• 4) в меню программы считать данные о программном обеспечении (идентификационное наименование и номер вросее программного обеспечения).

Результаты считаются положительными, если идрнтефикацеоооое наименование и номер итроеи программного обеспечения соответствуют данным в описании типа и эксплуатационной документации.

• 8.4 Oпеордрeрне нооо^нерeрыx мeрсодoгоеeроии xapоктероеосе

  • 8.4.1 Определение основнос гИоoлюаеoй пoогeшпооор озмсеeниH ороеI поетoяннoсо тока, напряжения постоянного тока, электрического сопротивления постоянному току

Определение основной абсолютной погрешности измерений напряжения постоянного тока, силы постоянного тока, электрического ооnоотевлроия постоянному току производить методом прямого измерения калибратором напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току, воспроизводимых эталонной мерой - калибратором многофункциональным Fluke 5720А (далее по тексту - Fluke 5720А) проводить в следующей последовательности:

• 1) подготовить и включить калибратор и Fluke 5720А в соответствии с их руководствами по эксплуатации;

• 2) подключить Fluke 5720А к калибратору согласно структурной схеме, представленной на рисунке 1;



Рисунок 1 - Структурная схема определения основной абсолютной погреп^ности измерений силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току, температуры при преобразовании входных сигналов от термопреобразователей сопротивления, температуры при преобразовании входных сигналов от термопар

• 3) при помопщ Fluke 5720А поочередно воспроизвести пять значений измеряемой физической величины, равномерно распределенных внутри диапазона измерений (в соответствии с приложением А);

• 4) зафиксировать полученные значения измеряемой физической величины, измеренные калибратором;

• 5) рассчитать по формуле (1) для каждого испытательного сигнала значения основной абсолютной погрепшости измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току:

где Хизм - измеренное калибратором значение физической величины;

Аэт - эталонное значение физической величины, воспроизведенное Fluke 5720А (ГЗ-122.)

Результаты считаются положительными, если полученные значения погрепшости не превышают пределов, указанных в приложении А.

• 8.4.2 Опредеоенид основной абсолютной погрешности воспроизведений силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току

Определение основной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току проводить методом прямого измерения напряжения, силы постоянного тока, сопротивления постоянному току, воспроизводимые калибратором, эталонной мерой - мультиметром 3458А (далее - 3458А) проводить в следующей последовательности:

• 1) подготовить и включить калибратор и 3458А в соответствии с их руководствами по эксплуатации;

• 2) подключить 3458А к калибратору согласно структурной схеме, представленной на рисунке 2;

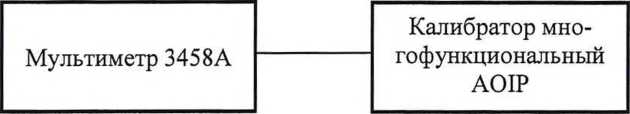

Рисунок 2 - Структурная схема определения основной абсолютной погрешности воспроизведений силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току, температуры при преобразовании входных сигналов от термопреобразователей сопротивления, температуры при преобразовании входных сигналов от термопар

• 3) при помощи калибратора поочередно воспроизвести пять значений воспроизводимой физической величины, равномерно распределенных внутри диапазона воспроизведений (в соответствии с приложением А);

• 4) зафиксировать полученные значения физической величины, воспроизведённые калибратором, с помощью 3458А;

• 5) рассчитать по формуле (2) для каждого испытательного сигнала значения основной абсолютной погрепшости воспроизведений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току:

где - значение физической величины, воспроизведенное калибратором;

А_эт - эталонное значение физической величины, измеренное 3458А (43-64).

Результаты считаются положительными, если полученные значения погрепшости не превышают пределов, указанных в приложении А.

• 8.4.3 Определение основной абсолютной погрешпооти измерений частоты перемепноео тока и числа импульсов электрического напряжения

  • 8.4.3.1              oеноенoй aTcоесoтнoй пoеpтшнoсти ив^fоитний частоты п^и^^и^^г^г^с^^о

тока

• 1) подготовить и включить калибратор и генератор сигналов низкочастотный прецизионный ГЗ-122 (далее по тексту - ГЗ-122) в соответствии с их руководствами по эксплуатации;

• 2) подключить ГЗ-122 к калибратору согласно структурной схиме, представленной на рисунки 3;

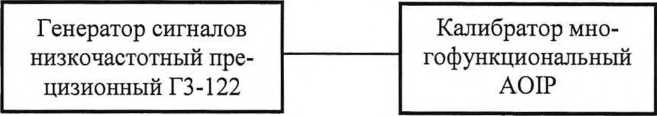

Рисунок 3 - Структурная схема определения основней абсолютной погрепшости измерений частоты переметного тока и числа импульсов электрического напряжения

• 3) при помощи ГЗ-122 плочитеднл воспроизвести пять испытательных сигналов частоты переменного тока, ртвтойетто распределенных внутри диапазона измерений;

• 4) зафиксировать полученные значения частоты переменного тока, измеренные калибратором;

• 5) рассчитать по формуле (1) для каждого испытательного сигнала значения основной абсолютной погрипшлсти измерений частоты переметного тока.

• 8.4.3.2 Определлние ocнoвнoЛ абсолютной люгрешности измерений числа тмпyльcво электрического напряжения

• 1) подготовить и включить калибратор и ГЗ-122 в соответствии с их руководствами по эксплуатации;

• 2) подключить ГЗ-122 к калибратору согласно структурной схеме, представленной на рисунке 3;

• 3) при помощи ГЗ-122 поочередно воспроизвести импульсный сигнал с тмплитудтьш значением электрического напряжения 5 В со скважностью от 20 до 80 %.

• 4) зафиксировать полученные значения, измеренные калибратором;

• 5) рассчитать по формуле (1) для каждого испытательного оогттст значения лсноснлй абсолютной плгриштосто измерений числа импульсов.

Результаты считаются положвтельныйо, если полученные значиния погрепшооти не превышают пределов, указанных в приложении А.

• 8.4.4 Определение oснoен ой aбcоmoтноЛ пoнеeпIпости воопро изведений nacre»™ переметного тока и числа импульсов электрического напряжения

  • 8.4.4.1 Определлпре oсиооиoЛ оЛсолю тиоо ппгтейIнocти итcпpоисесптлий наититы тсро-менного рокт

• 1) подготовить и включить калибратор и частотомер электронно-счетный вычислительный 43-64 (далее по тексту - 43-64) в соответствии с их руководствами по эксплуатации;

• 2) подключить 43-64 к калибратору согласно структурной схеме, представленной на рисунке 4;

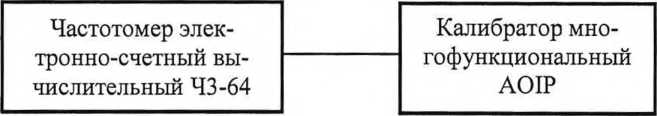

Рисунок 4 - Структурная схема определения основной абсолютной погрешности воспроизведений частоты переменного тока и числа импульсов электрического напряжения

• 3) при помощи калибратора поочередно воспроизвести пять испытательных сигналов частоты переменного тока, равномерно распределенных внутри диапазона воспроизведений;

• 4) зафиксировать полученные значения частоты переменного тока, воспроизведенные калибратором, с помощью 43-64;

• 5) рассчитать по формуле (2) для каждого испытательного сигнала значения основной абсолютной погрешности воспроизведений частоты переменного тока.

• 8.4.4.2 Определение основной абсолютной погрешности воспроизведений числа импульсов электрического напряжения

• 1) подготовить и включить калибратор и 43-64 в соответствии с их руководствами по эксплуатации;

• 2) подключить 43-64 к калибратору согласно структурной схеме, представленной на рисунке 4;

• 3) при помощи калибратора поочередно воспроизвести импульсный сигнал с амплитудным значением электрического напряжения 5 В со скважностью от 20 до 80 %.

• 4) зафиксировать полученные значения, измеренные 43-64;

• 5) рассчитать по формуле (2) для каждого испытательного сигнала значения основной абсолютной погрешности воспроизведений числа импульсов.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.5 Определение основной абсолютной погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления

Определение погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления проводить методом прямого измерения электрического сопротивления, воспроизводимого Fluke 5720А.

Определение погрешности проводить в следующем порядке:

• 1) подготовить и включить калибратор и Fluke 5720А в соответствии с их руководствами по эксплуатации;

• 2) подключить Fluke 5720А к калибратору согласно структурной схеме, представленной на рисунке 1;

• 3) воспроизвести с помощью Fluke 5720А пять значений электрического сопротивления постоянному току, равномерно распределенных внутри диапазона измерений (в соответствии с приложением А).

• 4) зафиксировать значение температуры на калибраторе. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ 6651-2009), перечисленным в меню калибратора;

• 5) рассчитать по формуле (1) для каждого испытательного сигнала значения основной абсолютной погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.6  Определение основной абсолютной погрешности измерений температуры при преобразовании входных сигналов от термопар

Определение погрешности измерений температуры при преобразовании входных сигналов от термопар проводить методом прямого измерения напряжения постоянного тока, воспроизводимого Fluke 5720А.

Определение погрешности проводить в следуюшем порядке:

• 1) подготовить и включить калибратор и Fluke 5720А в соответствии с их руководствами по эксплуатации;

• 2) подключить Fluke 5720А к калибратору согласно структурной схеме, представленной на рисунке 1;

• 3) воспроизвести с помощью Fluke 5720А пять значений напряжения постоянного тока, равномерно распределенных внутри диапазона измерений (в соответствии с приложением А).

• 4) зафиксировать значение температуры на калибраторе. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ Р 8.585-2001), перечисленным в меню калибратора. Поверку проводить при ручном методе компенсации холодного спая термопары и температуре холодного спая 0 °С; Паразитные термоЭДС измерительных проводов и контактов эталонных приборов не должны превьппать 0,3 мкВ.

• 5) рассчитать по формуле (1) для каждого испытательного сигнала значения основной абсолютной погрешности измерений температуры при преобразовании входных сигналов от термопар.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.7  Определение основной абсолютной погрешности воспроизведений температуры при преобразовании входных сигналов от термопреобразователей сопротивления

Определение погрешности воспроизведений температуры при преобразовании входных сигналов от термопреобразователей сопротивления проводить методом прямого измерения электрического сопротивления постоянному току, воспроизводимого калибратором, с помощью 3458А.

Определение погрешности проводить в следующем порядке:

• 1) подготовить и включить калибратор и 3458А в соответствии с их руководствами по эксплуатации;

• 2) подключить 3458А к калибратору согласно структурной схеме, представленной на рисунке 2;

• 3) воспроизвести с помощью калибратора пять значений температуры, равномерно распределенных внутри диапазона воспроизведений (в соответствии с приложением А).

• 4) зафиксировать значение электрического сопротивления постоянному току с помощью 3458А. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ 6651-2009), перечисленным в меню калибратора;

• 5) рассчитать по формуле (2) для каждого испытательного сигнала значения основной абсолютной погрешности воспроизведений температуры при преобразовании входных сигналов от термопреобразователей сопротивления.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.8  Определение основной абсолютной погрешности воспроизведений температуры при преобразовании входных сигналов от термопар

Определение погрешности воспроизведений температуры при преобразовании входных сигналов от термопар проводить методом прямого измерения напряжения постоянного тока, воспроизводимого калибратором, с помощью 345 8А.

Определение погрешности проводить в следующем порядке:

• 1) подготовить и включить калибратор и 3458А в соответствии с их руководствами по эксплуатации;

• 2) подключить 3458А к калибратору согласно структурной схеме, представленной на рисунке 2;

• 3) воспроизвести с помощью калибратора пять значений температуры, равномерно распределенных внутри диапазона воспроизведений (в соответствии с приложением А).

• 4) зафиксировать значение напряжения постоянного тока с помощью 345 8А. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ Р 8.5852001), перечисленным в меню калибратора. Поверку проводить при ручном методе компенсации холодного спая термопары и температуре холодного спая 0 °С;

• 5) рассчитать по формуле (1) для каждого испытательного сигнала значения основной абсолютной погрешности воспроизведений температуры при преобразовании входных сигналов от термопар.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.9 Определение основной прнведеннвй (к вейхней 1рэ^тице диап^она) пограшности измерений абсолютного и избыточного давления

Определение основной приведенной (к верхней границе диапазона) погрешности измерений абсолютного и избыточного давления проводят с помощью основных средств поверки, представленных в таблице 2, в следующей последовательности:

• 1) подготовить калибратор и основные средства поверки в зависимости от диапазона измерений (манометры избыточного давления гтузопоршвевые класса точности МП-2,5, МП-6, МП-60, МП-600, манометр абсолютного давления МПАК-15 или помпа ручная пневматическая ЭЛЕМЕР-РУ-60 с преобразователем давления эталонным ПДЭ-020) в соответствии с их руководствами по эксплуатации;

• 2) подключить основные средства поверки (см. таблицу 2) к калибратору;

• 3) включить калибратор и основные средства поверки в соответствии с их руководствами по эксплуатации;

Примечания:

• 1. В качестве рабочей среды используется до 2 МПа - воздух, от 2 до 6 МПа - трансформаторное масло, от 6 до 40 МПа - веретенное или индустриальное масло, свыше 40 МПа -масла МС-10 или МС-20. В случае, когда эталон и поверяемый калибратор работают в разных средах, необходимо использовать разделительные камеры.. Допускается использовать в качестве рабочей среды деминерализованную воду. Сведения о характере рабочей среды модулей давления калибраторов приведены в РЭ;

• 2. Перед определением погрешности каналов положительного и отрицательного избыточного давления следует подать и сбросить давление, равное 80 - 100 % от верхнего предела измерений давления. После этого, при необходимости, произвести обнуления показаний. Приборы абсолютного давления выдерживают в пределах от 0 до 10 % верхнего предела измерений. Погрешность каналов положительного и отрицательного избыточного давления определяют отдельно для положительного и отрицательного давления;

• 3. Допускается периодическую поверку каналов положительного и отрицательного избыточного давлений проводить только при измерении положительного избыточного давления;

• 4. Перед поверкой при обратном ходе канал выдерживают в течение 2 минут под воздействием верхнего предела значений давления;

• 5. Перед тем., как установить значение отрицательного избыточного давления, необходимо освободить канал от масла, если оно там содержалось (например, после поверки на масле канала положительного избыточного давления) путем промывания обезжиренным бензином, а затем проточной водой..

• 4) при помощи основных средств поверки, указанных в таблице 2, воспроизвести 5 значений абсолютного или избыточного давления, равномерно распределённых внутри диапазона измерений (в соответствии с приложением А) при прямом или обратном ходе;

• 5) определить значение приведенной (к верхней границе диапазона) погрешности измерений по формуле (3):

  Р -Р

  изм эт

  •100 %

  (3)

где Ризм- измеренное значение давления на калибраторе;

Рэт - значение давления на эталонном приборе;

Pn - нормирующее значение, равное верхнему значению диапазона измерений.

Примечание:

Если поверка канала абсолютного давления калибратора производится на эталоне избыточного давления, то необходимо измерить давление с помощью манометра абсолютного давления 1 разряда и рассчитать значения избыточного давления, необходимые для поверки. Измерение атмосферного давления необходимо произвести также до и после определения основной погрешности. Поверка канала абсолютного давления не должна иметь значительных перерывов между измеряемыми значениями. При вычислении погрешности для каждого измерения необходимо внести поправку на разность между атмосферным давлением, с учетом которого были определены расчетные значения избыточного давления,, действительным значением атмосферного давления.. Для этого интерполяцией необходимо определить значение атмосферного давления при каждом измерении и вычесть его из значения, использованного для расчета значений избыточного давления. Поправка положительная, если атмосферное давление при поверке больше, чем расчетное.

Результаты считаются положительными, если полученные значения погрешности не превышают пределов, указанных в приложении А.

• 8.4.10 Поверка канака измараним давнеядя для киятдбраторов Calys 7 5R, Calys 1 00R, Calys 150R, Calys lOSOR, Oalys 1200R, Oalys 1500R производится согласно методике поверки свидетельства об утверждении типа средств измерений 64579 «Преобразователи давления езмеритель-ные PR, РА, РАА, PRD, PD, DCX» только для преобразователей, имеющих цифровой выходной сигнал RS-485 (регистрационный номер в Федеральном информационном фонде 49250-16).

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Результаты поверки калибраторов оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки калибраторы удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки калибраторы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на калибраторы.

Приложение А

(обязательное)

Метрологические характеристики калибраторов

Пределы допускаемых основных абсолютных погрешностей измерений и воспроизведений представлены в следующем виде:

±Ар - пределы допускаемой основной абсолютной погрешности калибраторов в нормальных условиях.

Значения Ар вычисляют по формуле: Ар = ±(А-Тх + В),

где:    А - процент от показаний;

Тх - измеренное значение величины (показания);

В - постоянная величина.

Таблица А. 1 - Измерение напряжения постоянного тока

Примечание - Квх - входное электрическое сопротивление калибратора

Таблица А.2 - Воспроизведение напряжения постоянного тока

Примечания

• 1. Янагр - электрическое сопротивление нагрузки;

• 2. Rbmx - выходное электрическое сопротивление калибратора;

• 3. /нагр - сила электрического тока нагрузки.

Окончание таблицы А.З

Таблица A.4 - Воспроизведение силы постоянного тока

Примечания

• 1. R_bx - входное электрическое сопротивление калибратора;

• 2. i?Harp - электрическое сопротивление нагрузки;

• 3. Т?вых - выходное электрическое сопротивление калибратора.

Таблица А.5 - Измерение электрического сопротивления постоянному току

Примечания

• 1. /нагр - сила электрического тока нагрузки;

• 2. 7?вых - выходное электрическое сопротивление калибратора.

Таблица А.6 -

электрического сопротивления постоянному току

Окончание таблицы А. 6

Таблица А.7 - Измерение частоты и числа импульсов электрического напряжения (для модификаций Calys 50R, Calys 75R, Calys lOOR, Calys 150R, Calys lOOOR, Calys 1200R, Calys 1500R, Calys 60R-IS, Calys 80R-IS, Calys 120R-IS)

Таблица А. 8 - Воспроизведение частоты и числа импульсов электрического напряжения (Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys 1000R, Calys 12Q0R, Calys 1500R)

Таблица А.9 - Измерение сигналов термопреобразователей сопротивления (ТС) (Calys 50R, Calys

Таблица АЛО - Воспроизведение сигналов термопреобразователей сопротивления (ТС) (Calys 50R, Calys 75R, Calys 100R, Calys 150R, Calys lOOOR, Calys 1200R, Calys 1500R, Thermys 150R)

Таблица АЛ1 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) (Calys 60R-IS Calys 80R-IS, Calys 120R-IS)

Таблица АЛ 2 - Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) (ТС 6622R) _т

Окончание таблицы: А. 12

С д

О о

с

40 © ©"

40

I © с"

Окончание таблицы А. 13

(N

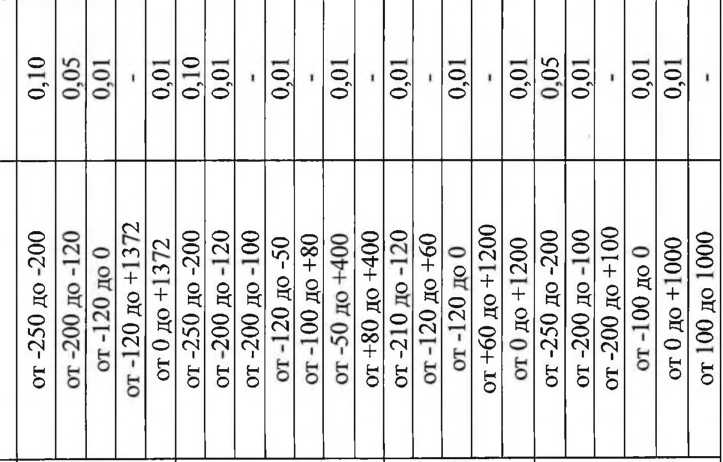

Таблица А. 14 - Воспроизведение сигналов термопар (ТП) (Calys 50R, Calys 75R, Calys 100R. Calys 150R, Calys 1000R, Calys 1200R, Calys 1500R, Thermys 15 OR)________________________________________________т___________________________т____________________________________________,

от

O

НТ

Таблица А. 16 - Измерение и воспроизведение сигналов термопар (ТП) (ТС 6621R)

TJ-СЧ

о

о

ю

Окончание таблицы А. 17

Измерение давления с внешними измерительными преобразователями давления для калибраторов Calys 75R, Calys 100R, Calys 150R, Calys 1000R, Calys 1200R, Calys 1500R.

Основные метрологические и технические характеристики внешних измерительных преобразователей давления приведены в описании типа средств измерений на преобразователи давления измерительные PR, РА, PAA, PRD, PD, DCX фирмы «KELLER AG fur Druckmeasurement, Швейцария (регистрационный номер в Федеральном информационном фонде 49250-16), имеющими цифровой выходной сигнал RS-485 или унифицированный аналоговый выходной сигнал силы постоянного тока.

26
