Методика поверки «Насос-пробоотборник ручной НП-3М» (КРМФ.418311.002 МП)

• 5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

  • 5.1. Изготовитель гарантирует соответствие насоса-пробоотборника НП-ЗМ требованиям КРМФ.418311.002 ТУ при соблюдении потребителем условий транспортирования, эксплуатации и хранения, и обязуется устранить выявленные недостатки в сроки, согласованные с потребителем.

  • 5.2. Гарантийный срок эксплуатации насоса установлен 18 месяцев со дня даты продажи, включая 6 месяцев гарантии срока хранения.

  • 5.3. Гарантийные условия не подразумевают продления срока действия поверки на изделия, прошедшие гарантийный ремонт.

• 6. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Насос-пробоотборник ручной НП-ЗМ зав. № Ч 92 . Ч выдер

жал приемо-сдаточные испытания в соответствии с комплектом документации КРМФ.418311.002, упакован и признан годным к эксплуатации.

личная

Дата приемки___

20 //

расшифровка подписи

Средство измерений насос-пробоотборник ручной НП-ЗМ зав. №  492, . Ч поверен в соответствии с методикой поверки

КРМФ.418311.002 МП и на основании результатов первичной поверки соответствует описанию типа и признан годным к применению.

Организация, проводившаяповерку: ФБУ «Тест — С.-Петербург»

Поверитель

Место нанесения клейма поверителя:

УТВЕРЖДАЮ

Зам. генерального директора

Центра испытаний и сертификации -

С.-Петербург

Насос-пробоотборник ручной НП-ЗМ

МЕТОДИКА ПОВЕРКИ

КРМФ.418311.002 МП

2004

Настоящая методика поверки (МП) распространяется на насос-йробоотборник ручной НП-ЗМ (далее - насос) КРМФ.418311.002 ТУ, предназначенный для просасывания дозированного объема газовой смеси через средства контроля газовой среды, применяемые совместно с насосом.

• 1. Операции поверки

  • 1.1. При проведении поверки должны быть выполнены следующие

операции по таблице 1:

Таблица 1.

• 1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 2. Средства поверки

  • 2.1. При проведении поверки должны быть использованы средства, указанные в таблице 2:

Таблица 2

Примечание: Допускается применение других средств поверки, обеспечивающих требуемые диапазоны и показатели точности.

• 2.2. Все средства должны иметь действующие свидетельства о поверке или действующие паспорта.

• 3. Требования безопасности

При работе с насосом в комплекте с другими приборами и устройствами необходимо соблюдать меры безопасности, указанные в паспортах и инструкциях по эксплуатации на них.

• 4. Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

• — температура окружающего воздуха, °C 20 ± 5;

• — атмосферное давление, кПа              от 90.6 до 104 кПа;

• — относительная влажность воздуха, %      65±15.

• 5. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• — должно быть проверено наличие и сроки годности свидетельств о поверке на все используемые средства поверки;

• — измеритель объема ИО-2 должен быть подготовлен к работе в соответствии с руководством по эксплуатации КРМФ.407369.401 РЭ.

• 6. Проведение поверки

• 6.1.1. При внешнем осмотре должно быть установлено:

• — соответствие внешнего вида чертежу КРМФ.418311.002 СБ;

• — соответствие комплектности количеству предметов при поставке (исключая упаковку в коробки, ящики);

• — соответствие маркировки и упаковки рабочим чертежам и технической документации.

• 6.1.2. Результаты поверки считаются положительными, если внешний вид насоса соответствует чертежу КРМФ.418311.002 СБ; комплектность насоса следующая: ручной насос-пробоотборник НП-ЗМ, снаряженный защитным патроном с наполнителем КРМФ.418311.002 — 1 шт.; руководство по эксплуатации, КРМФ.418311.002 РЭ — 1 экз.; упаковка, КРМФ.415935.010 — 1 шт. На насосе присутствует маркировка: на штоке выгравированы цифры «50», «100», заводской номер насоса; на корпусе наклеен товарный знак предприятия-изготовителя. Маркировка, наносимая в эксплуатационный документ — Руководство по эксплуатации КРМФ.418311.002 РЭ должна быть следующей: раздел «Свидетельство о приемке» должен содержать заводской номер насоса; год изготовления; штамп ОТК предприятия-изготовителя. Знак утверждения типа средства измерения наносится на титульный лист РЭ.

• 6.2.1. Проверка герметичности насоса проводится с помощью мано-вакууметра и секундомера. Для этого следует подсоединить насос к мано-вакуумметру, оттянуть шток насоса в крайнее положение (числовая гравировка «100» на штоке) и зафиксировать показания мановакуум метра. Через 2 минуты вновь зафиксировать показания мановакуумметра. Результаты проверки считаются положительными, если натекание не превышает 10 кПа.

• 6.2.2. Проверку работоспособности сигнального устройства проверяют визуально. Для этого заглушают отверстие уплотнительной втулки любым способом, например, пальцем. Вытягивают шток до фиксации. Изображение черной точки в смотровом окошке сигнального устройства должно исчезнуть. Открывают отверстие уплотнительной втулки. После окончания просасывания насосом воздуха должно появится изображение черной точки в смотровом окне. Результаты проверки считают положительными, если сигнальное устройство отмечает момент окончания прососа пробы.

• 6.2.3. Проверка работоспособности штока

  • 6.2.3.1. Привести насос в исходное положение. Для этого ввести шток в цилиндр до упора (метки на крышке и штоке развернуты на 14 оборота). Совместить метки на крышке и штоке.

  • 6.2.3.2. Полностью вытянуть шток до фиксации на позиции «100».

  • 6.2.3.3. Повторить операцию 6.2.3.1.

  • 6.2.3.4. Вытянуть шток до фиксации на позиции «50».

  • 6.2.3.5. Результаты проверки считают положительными, если шток передвигается в цилиндре без особых усилий и фиксируется на позициях «50» и «100».

• 6.3.1. Подсоединить насос к подготовленному к работе измерителю объема ИО-2 (Приложение А) резиновой трубкой (7) к крану (6) через капилляр (8). Выход «в атмосферу» закрыть.

• 6.3.2. Произвести в течение 1-3 сек. одно качание насосом до фиксации его на числовой гравировке на штоке «100».

• 6.3.3. По завершении вытекания воды из U-образной трубки уравнительного сосуда закрыть выход крана (6) «к насосу» и открыть выход «в атмосферу».

• 6.3.4. Поместить под сливной кран (5) мерный цилиндр (9) и открыть кран (5). Слить воду из уравнительного сосуда (2) в мерный цилиндр и измерить её объём. Воду из цилиндра (9) возвращать в резервуар (1).

• 6.3.5. Повторить операции 6.3.2-6.3.4 три раза.

6.3.6. Результат каждого измерения привести к нормальным услови-

где V. - текущее значение измеренного объёма волы, см³; Р - текущее атмосферное давление, мм. рт. ст.; t - текущая температура воздуха, °C.

• 6.3.7. Рассчитать среднее арифметическое значение отбираемой пробы из 3-х результатов измерений:

• 6.3.8. Рассчитать относительную погрешность 5. %. по формуле:

Й-И

<5₀=—=^-х100   (3),

где И - действительное значение объема, указанное на штоке, см³;

• 6.3.9. Выполнить операции 6.3.2-6.3.8 для объема всасываемого воздуха 50 см³.

• 6.3.10. Результаты проверки считают положительными, если объемы отбираемой пробы составляют 50 и 100 см³, а предел допускаемой относительной погрешности измерения не превышают ±5%.

• 7. Оформление результатов поверки

  • 7.1. При проведении поверки насоса ведется протокол. Форма протокола приведена в Приложении Б.

  • 7.2. Положительные результаты поверки насоса следует оформлять свидетельством о поверке и (или) нанесением клейма поверителя в раздел «Сведения о приемке» руководства по эксплуатации КРМФ.418311.002 РЭ.

  • 7.3. При отрицательных результатах поверки насос признается непригодным. Выпуск в обращение насоса запрещается, выдается извещение о непригодности или гасится клеймо.

(обязательное)

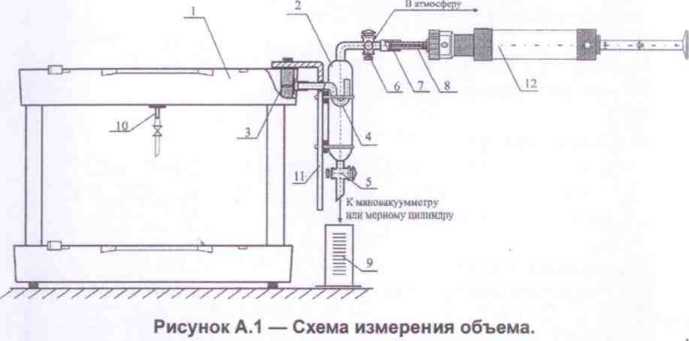

Схема измерения объема отбираемой насосом пробы при помощи измерителя объема ИО-2

• 1. Резервуар для воды; 2. Сосуд уравнительный на кронштейне;

3. Колодка для подсоединения уравнительного сосуда;

4. U-образная трубка; 5. Сливной кран; 6. Трехходовой газовый кран;

• 7. Резиновая трубка; 8. Капилляр; 9. Мерный цилиндр;

10. Сливной штуцер с резиновой трубкой с зажимом; 11. Кронштейн;

12. Насос-пробоотборник НП-ЗМ.

Приложение Б к Методике проверки

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Насос-пробоотборник ручной НП-ЗМ_______________________

(заводской номер)

Место проведения поверки__

Условия поверки:

• — температура окружающего воздуха_________________°C;

• — атмосферное давление____________________________кПа;

• — относительная влажность воздуха____________________%.

Результаты поверки

• 1. Результаты проверки внешнего вида, комплектности, маркировки

и упаковки

• 2. Результаты проверки герметичности насоса

• 3. Результаты проверки работоспособности сигнального устройства

• 4. Результаты проверки объема отбираемой пробы, относительной

погрешности измерения___________________________________

Заключение:

ОТК___________________ МП

(подпись)

Поверитель __________________ МП

(подпись)

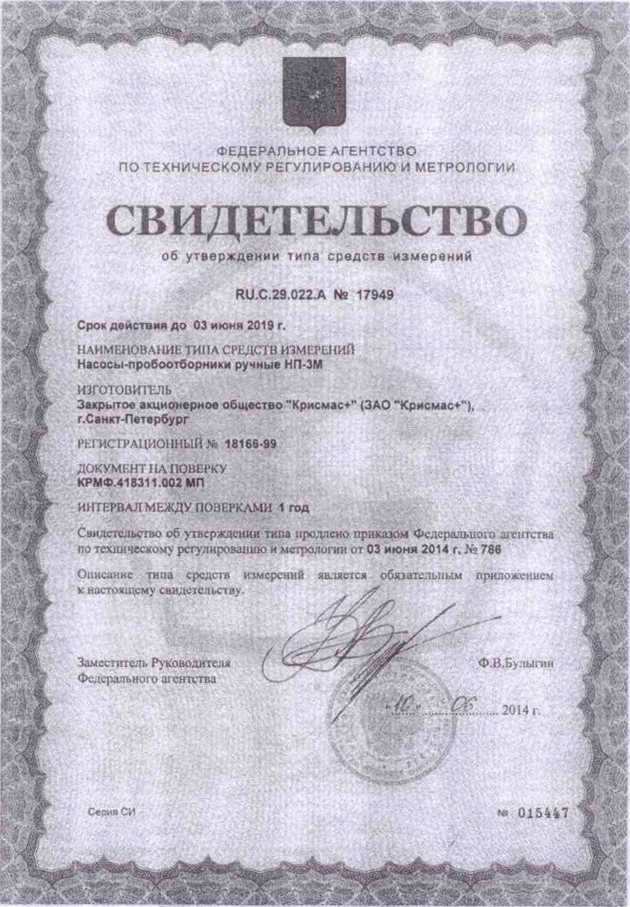

RU.C.29.022.A № 17949

ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 1 год

Ф.В.Булыган

Серия СИ

м 015447

Замсспггсль Руководителя Федерального шентетва

Срок действия до 03 июня 2019 г.

НАИМЕНОВАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Насосы-пробоотборники ручные НП-ЗМ

ИЗГОТОВИТЕЛЬ

Закрытое акционерное общество "Крисмас*** (ЗАО "Крисмас*"), г.Санкт-Петербург

РЕГИСТРАЦИОННЫЙ № 18166-99

ДОКУМЕНТ НА ПОВЕРКУ

КРМФ.418311.002 МП

Свидетельство об утверждении типа продлено приказом Федерального агентства по техническому регулированию и метрологии от 03 июня 2014 г. № 786
