    ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

    Датчики-сигнализаторы ДАТ-М

    Методика поверки

    ИБЯЛ.413216.044 МП

    Формат А А

    4

    4

    4

    4

    C4

    4

    43

    C4

    4

    C4

    ’’d" ■’d-о

    UD

    C\J CO

    ^d-

    CR LQ

    Настоящая методика поверки распространяется на датчик-сигнализатор ДАТ-М (в дальнейшем - сигнализатор), и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

    Межповерочный интервал - 1 год.

    4

    s

    4

    4

    4

    43

    4

    C4

    4 s

    4

    4

    43

    4

    C4

    ИБЯЛ.413216.044 МП

    Изи Лист

    № Локри

    ПоЛп

    Дата

    4

    4з

    4

    C4

    43

    4

    Pa араб.

    Ужегова

    Датчики-си^ализаторы

    ДАТ-М Методика поверки

    Лит.

    Лиат/

    Листов

    Проб

    Кисеёев

    2

    20

    ДАТ-М

    H контр.

    Ефременков

    Утб

    Ёожков

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    1 Операции поверки

    1.1 При проведении поверки должны быть выполнены операции в соответст-

    вии с таблицей 1.1.

    Таблица 1.1

    Наименование операции

    Номер пункта методики по

    верки

    Проведение операции

    при

    поверке

    первичной

    периодиче

    ской

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование

    - проверка работоспособности сигна-

    6.2

    лизатора;

    6.2.1

    Да

    Да

    - проверка электрического сопротив-

    ления изоляции;

    6.2.2

    Да

    Да

    - проверка электрической прочности

    изоляции

    6.2.3

    Да

    Нет

    3 Определение метрологических характеристик

    - определение основной абсолютной

    6.3

    погрешности сигнализатора по пове-

    рочному компоненту;

    6.3.1

    Да

    Да

    - определение вариации выходного

    сигнала по поверочному компоненту;

    6.3.2

    Да

    Да

    - определение основной абсолютной

    погрешности срабатывания порогового устройства сигнализатора;

    6.3.3

    Да

    Да

    - определение времени срабатывания

    сигнализации

    6.3.4

    Да

    Да

    1.2 При получении отрицательных результатов при проведении той или

    иной операции поверка сигнализатора прекращается.

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист/

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    О

    S

    О О)

    2 Средства поверки

    2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1.

    Таблица 2.1

    Номер пункта методики поверки

    Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (МХ) и основные технические характеристики средства поверки

    4.1; 6

    Термометр лабораторный ТЛ-2М, диапазон измерений (0-100)°С, цена деления 1°С; ТУ 22-2021.0003-88

    4.1; 6

    Барометр-анероид М-67 диапазон измерения от 610 до

    790 мм рт. ст, ТУ-25-04-1797-75

    4.1; 6

    Психрометр аспирационный электрический М-34. Предел измерения от 10 до 100 %, ТУ-25-1607.054-85

    6.2

    Универсальная пробойно-испытательная установка УПУ-10М ОН 097 2029-80, переменное напряжение от 1 до 10 кВ

    6.2

    Мегаомметр Ф 4101; ТУ 25-04-2467-75, диапазон измерения от 0 до 100 МОм, погрешность ± 2, 5 %

    6.2

    Фольга ДПРХМ 0,050x300 НД, АД1, ГОСТ 618-73

    6.2; 6.3

    Колпачок поверочный ИБЯЛ.305369.041

    6.2; 6.3

    Секундомер СоСпр-2б-2; ТУ 25-1894.003-90, 60/60, кл.2

    6.2; 6.3

    Ротаметр РМ-А-0,063 ГУ3, кл.4, ТУ 25-02.070213-82

    6.2; 6.3

    Вентиль точной регулировки ВТР, РУ-150 атм. ИБЯЛ.306577.002

    6.2; 6.3

    Трубка поливинилхлоридная гибкая ПВХ 4x1,5; ТУ 6-01-2-120-73

    6.2; 6.3

    Источник постоянного напряжения Б5-71/1

    6.2; 6.3

    Миллиамперметр М2044, ГОСТ 8711-93, кл.0,2

    6.2; 6.3

    ПЭВМ ОС Windows XP/2000/98 с установленным Windows Framework 2.0; процессор не ниже 600 Мгц; ОЗУ не менее 64 Мб; COM1-порт

    6.2; 6.3

    Программа «^АТ^.ехе»

    6.2; 6.3

    Конвектор RS485/RS232

    6.2; 6.3

    Поверочные газовые смеси (ГСО-ПГС) по ТУ 6-16-2956-92, согласно таблице 2.2

    Изм

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    О

    S

    О О)

    Таблица 2.2

    №

    ГСО-

    ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ГСО-ПГС

    Номер

    ГСО-ПГС по Гос-реестру

    Содержание определяемого компонента

    Пределы допускаемого отклонения

    Пределы допускаемой погрешности аттестации

    1

    Воздух кл.1 ГОСТ 17433-80

    2

    СН4-воздух

    объемная доля, %

    ( % НКПР)

    0,94

    (21,4)

    ± 0,06

    (± 1,4)

    ± 0,04

    (± 0,9)

    3905-87

    3

    СН4-воздух

    1,82

    (41,4)

    ± 0,06

    (± 1,4)

    ± 0,04

    (± 0,9)

    3906-87

    Примечания

    • 1  100 % НКПР соответствует объемной доли метана 4,40 %, согласно приложению А ГОСТ Р 52136-2003 (МЭК 61779-1:1998).

    • 2 Допускается использовать вместо ГСО-ПГС №1 атмосферный воздух, при условии отсутствия в нем агрессивных примесей и горючих газов.

    • 3 Изготовитель и поставщик ГСО-ПГС в эксплуатации:

    • - ФГУП СПО «Аналитприбор», г. Смоленск, ул. Бабушкина, 3,

    тел.(4812) 31-12-42, факс (4812) 31-75-18.

    • - ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург, Московский пр-т, 19, т. (812) 315-11-45, факс (812) 327-97-76.

    2.2 Все основные средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

    2.3 Допускается применение других средств поверки, отличных от перечисленных, метрологические характеристики которых не хуже указанных.

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    • 3 Требования безопасности

    3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

    - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.;

    - сброс газа при поверке сигнализатора по ГСО-ПГС должен осуществляться за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.;

    - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

    - в помещении запрещается пользоваться открытым огнем и курить;

    - к поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413216.044 РЭ и прошедшие необходимый инструктаж.

    ИБЯЁ.413216.044 МП

    Лист

    № докдм

    Поди

    Дата

    если

    4 Условия поверки

    4.1 При проведении поверки

    должны

    быть соблюдены

    следующие условия,

    они не оговорены особо:

    - температура окружающего воздуха,

    оС

    20 ± 5;

    - относительная влажность,

    %

    65 ± 15;

    - атмосферное давление,

    кПа

    101,3 ± 4;

    (мм рт. ст.)

    (760 ± 30);

    - напряжение питания сигнализатора

    1) ДАТ-М-01, ДАТ-М-03

    от 10 до 24 В;

    2) ДАТ-М-02, ДАТ-М-04

    от 10 до 16 В;

    3) ДАТ-М-05, ДАТ-М-06

    от 10 до 32 В;

    - механические воздействия,

    внешние электрические

    и магнитные поля

    (кроме поля Земли), влияющие на метрологические характеристики, должны быть

    исключены;

    прямые

    солнечные лучи и сквозняки должны быть исключены;

    расход

    ГСО-ПГС

    (0,5 ± 0,1) л/мин;

    отсчет

    показаний проводить через 3 мин после подачи ГСО-ПГС.

    сз

    Сз

    4з

    4]

    С:

    4з о

    сз

    СЗ

    4)

    С:

    4з

    СЗ С:

    Изм

    Лист

    № докс/м

    Поди

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    5 Подготовка к поверке

    5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    - ознакомиться с руководством по эксплуатации и подготовить сигнализатор к работе и проведению поверки согласно разделу 2 руководства по эксплуатации ИБЯЛ.413216.044 РЭ;

    - выполнить мероприятия по обеспечению условий безопасности;

    - проверить наличие паспортов и сроки годности поверочных газовых смесей;

    - выдержать сигнализатор и баллоны с ГСО-ПГС в помещении, в котором проводят проверку, в течение 24 ч;

    - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

    - при проведении поверки ГСО-ПГС подавать на вход сигнализатора в соответствии с рисунками 5.1, 5.2, 5.3, 5.4.

    ИБЯЁ.413216.044 МП

    Лист

    № докдм

    Поди

    Дата

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    • 1 - баллон с ГСО-ПГС;

    • 2 - вентиль точной регулировки;

    • 3 - ротаметр;

    • 4 - колпачок поверочный;

    • 5 - источник питания постоянного тока:

    для ДАТ-М-01, ДАТ-М-03 от 10 до 24 В; для ДАТ-М-02 от 10 до 16 В;

    • 6 - сигнализатор;

    7,8 - миллиамперметр.

    Газовые соединения выполнить трубкой ПВХ 4х1,5.

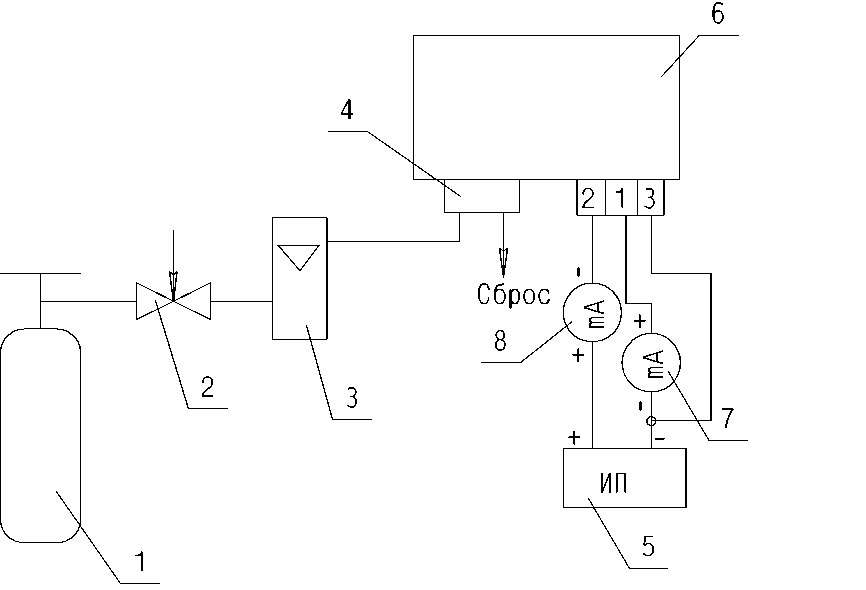

    Рисунок 5.1 - Схема проверки сигнализаторов ДАТ-М-01, ДАТ-М-02, ДАТ-М-03 по ГСО-ПГС

    О

    S

    О О)

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    О

    S

    "O

    О

    • 1 - баллон с ГСО-ПГС;

    • 2 - вентиль точной регулировки;

    • 3 - ротаметр;

    • 4 - колпачок поверочный;

    • 5 - источник питания постоянного тока от 10 до 16 В;

    • 6 - сигнализатор;

    7,8 - миллиамперметр.

    О-

    "О

    co

    О

    о

    Газовые соединения выполнить трубкой ПВХ 4х1,5.

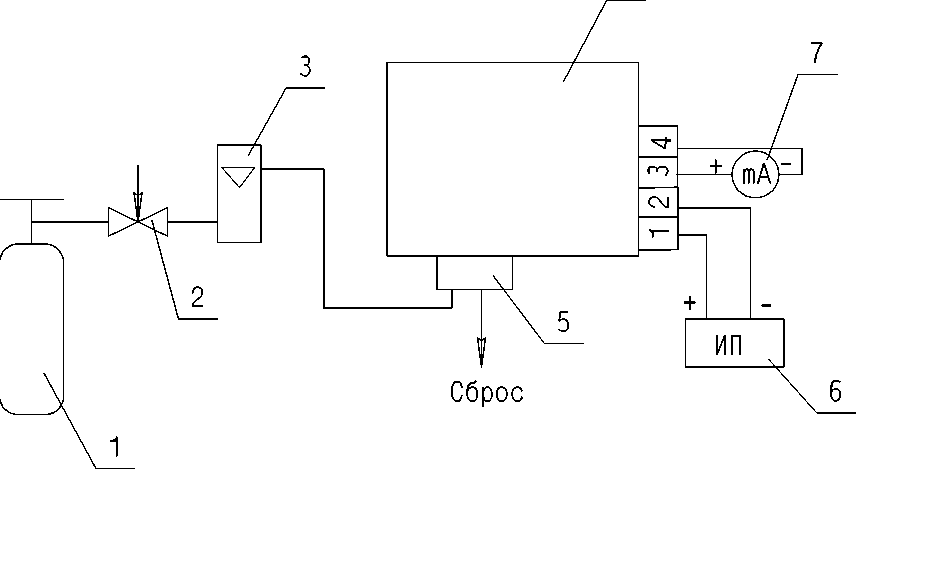

    Рисунок 5.2 - Схема проверки сигнализаторов ДАТ-М-04 по ГСО-ПГС

    G

    О CQ

    О

    S

    О О)

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    10

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    • 1 - баллон с ГСО-ПГС;

    • 2 - вентиль точной регулировки;

    • 3 - ротаметр;

    • 4 - сигнализатор;

    • 5 - колпачок поверочный;

    • 6 - источник питания постоянного тока от 10 до 32 В;

    • 7 - миллиамперметр.

    Газовые соединения выполнить трубкой ПВХ 4х1,5.

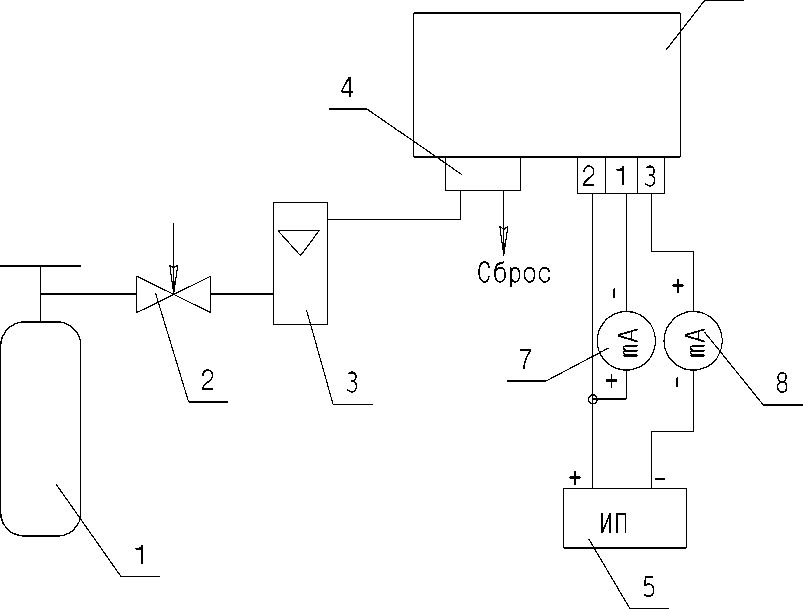

    Рисунок 5.3 - Схема проверки сигнализаторов ДАТ-М-05 по ГСО-ПГС

    G

    О CQ

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист/

    Инб № Подп

    Подп и дата

    Взан инб IT

    Инб. /Т дцдп

    Подп и дата

    Сброс

    Газовые соединения выполнить трубкой ПВХ 4х1,5.

    1 -

    3 -

    5 -

    6,7

    —+Vs

    — GND

    баллон с ГСО-ПГС; 2 - вентиль точной регулировки; ротаметр; 4 - сигнализатор;

    колпачок поверочный;

    - источник питания постоянного тока от 10 до 32 В;

    8- конвектор RS485/RS232, 9 - ПЭВМ.

    DATA+

    DATA-

    TxD

    RxD

    GND

    <

    Цепь

    1

    RxD

    2

    T x D

    3

    G N D

    Рисунок 5.4 - Схема проверки сигнализаторов ДАТ-М-06 по ГСО-ПГС

    • 6 Проведение поверки

      • 6.1 Внешний осмотр

        • 6.1.1 При внешнем осмотре сигнализатора должно быть установлено:

    • 1) отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики сигнализатора;

    • 2) наличие пломб;

    • 3) наличие маркировки сигнализатора, согласно разделу 1 руководства по эксплуатации ИБЯЛ.413216.044 РЭ;

    • 4) комплектность сигнализатора, согласно разделу 1 руководства по эксплуатации ИБЯЛ.413216.044 РЭ;

    • 5) исправность органов управления, настройки и коррекции.

    Примечание - Проверку комплектности сигнализатора проводят только при первичной поверке при выпуске из производства.

    • 6.1.2 Сигнализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

    О

    О "О

    О

    Кэ

    О-

    "О

    t?

    со

    О

    о

    S:

    о о

    CQ

    О

    О О)

    6.2 Опробование

    • 6.2.1 Проверка работоспособности сигнализатора

    • 6.2.1.1 Включить сигнализатор и провести проверку работоспособности согласно разделу 2 руководства по эксплуатации ИБЯЛ.413216.044 РЭ.

    • 6.2.1.2 Сигнализатор считается работоспособным, если полученные значения выходного сигнала соответствуют требованиям пп. 2.2.3 руководства по эксплуатации ИБЯЛ.413216.044 РЭ.

    • 6.2.2 Проверка электрического сопротивления изоляции

    • 6.2.2.1 Проверку электрического сопротивления изоляции проводить при температуре окружающего воздуха (20 ± 5) °С и относительной влажности до 80 %.

    Электрическое питание должно быть отключено. ГСО-ПГС во время испытаний через сигнализатор не пропускать.

    • 6.2.2.2 Измерение электрического сопротивления изоляции проводить мегаомметром Ф4101. Испытательное напряжение 500 В прикладывать между:

    - соединенными вместе контактами 1 - 3 разъема Х1 и корпусом сигнализатора ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 обернутого алюминиевой фольгой;

    Изо

    Лист

    № докам

    Подо

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    13

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    О

    S

    О О)

    - соединенными вместе контактами 1, 2 и соединенными вместе контактами 3, 4 разъема Х5 сигнализатора ДАТ-М-05, ДАТ-М-06;

    - соединенными вместе контактами 1 - 4 разъема Х5 и корпусом сигнализатора ДАТ-М-05, ДАТ-М-06.

    6.2.2.3 Сигнализатор считается выдержавшим испытание, если полученные значения электрического сопротивления изоляции не менее 40 МОм.

    6.2.3 Проверка электрической прочности изоляции

    6.2.3.1 Проверку электрической прочности изоляции проводить на пробойной установке УПУ-10М при температуре  окружающей  среды  (20 ± 5) °С

    и относительной влажности до 80 %. Электрическое питание отключено, ГСО-ПГС во время испытаний через сигнализатор не пропускать.

    6.2.3.2 Испытательное, практически синусоидальное, напряжение амплитудой 500 В и частотой 50 Гц прикладывать между:

    - соединенными вместе контактами 1 - 3 разъема Х1 и корпусом сигнализатора ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04, обернутого алюминиевой фольгой;

    - соединенными вместе контактами 1, 2 и соединенными вместе контактами 3, 4 разъема Х5 сигнализатора ДАТ-М-05, ДАТ-М-06;

    - соединенными вместе контактами 1 - 4 разъема Х5 и корпусом сигнализатора ДАТ-М-05, ДАТ-М-06.

    6.2.3.3 Испытательное напряжение изменять от нуля до заданного значения за время от 5 до 20 с. Снижение испытательного напряжение от заданного значения до нуля осуществлять в течение такого же времени. Изоляцию выдерживать под действием испытательного напряжения в течение 1 мин.

    6.2.3.4 Сигнализатор считается выдержавшим испытание, если за время испытания не наблюдалось признаков пробоя или поверхностного перекрытия изоляции.

    6.3 Определение метрологических характеристик

    6.3.1 Определение основной абсолютной погрешности сигнализатора по поверочному компоненту

    6.3.1.1 Для определения основной абсолютной погрешности сигнализатора пропустить ГСО-ПГС в последовательности №№ 1-2-3-2-1-3.

    Примечание - При периодической поверке допускается подача ГСО-ПГС в последовательности №№ 1-2-3-2.

    ИБЯЁ.413216.044 МП

    Лист

    Лист

    № докдм

    Поди

    Дата

    14

    О

    S

    "O

    О

    О-

    "О

    co

    О

    о

    G

    О CQ

    О

    S

    О О)

    6.3.1.2 В каждой точке проверки фиксировать показания сигнализатора по цифровому отсчетному устройству (в зависимости от исполнения) и по миллиамперметру (7), подключенному к токовому выходу (см. рисунки 5.1, 5.2, 5.3, 5.4).

    6.3.1.3 Рассчитать значение основной абсолютной погрешности сигнализатора (D) в каждой точке поверки по формуле

    D = Cj - Сд,                             (6.1)

    где Cj - значение концентрации поверочного компонента в каждой точке поверки, рассчитанное по формуле (6.2) или считанное по цифровому отсчетному устройству, % НКПР;

    Сд - действительное значение концентрации поверочного компонента в каждой точке поверки, указанное в паспорте на ГСО-ПГС, % НКПР.

    Cj = (Ij - Io)/ Kg,                       (6.2)

    где Ij - значение выходного токового сигнала сигнализатора, мА;

    Io - начальный уровень выходного токового сигнала, равный 4 мА; КП - номинальный коэффициент преобразования, равный 0,320 мА/% НКПР. 6.3.1.4 Сигнализатор считается выдержавшим испытание, если основная абсолютная погрешность сигнализатора в каждой точке поверки не превышает 5,0 % НКПР и при подаче ГСО-ПГС № 2 и (или) ГСО-ПГС № 3 происходит срабатывание порогового устройства.

    6.3.2 Определение вариации выходного сигнала сигнализатора по поверочному компоненту

    • 6.3.2.1 Определение вариации выходного сигнала проводить одновременно с определением основной абсолютной погрешности при подаче ГСО-ПГС № 2.

    • 6.3.2.2 Значение вариации выходного сигнала определять по формуле

    В = Сб - См,                            (6.3)

    где Сб (См) - значение концентрации, рассчитанное по формуле (6.2) или считанное по цифровому отсчетному устройству, при подходе к точке проверки со стороны больших (меньших) значений содержания поверочного компонента, % НКПР.

    • 6.3.2.3 Сигнализатор считается выдержавшим испытание, если полученное значение вариации не превышает 2, 5 % НКПР.

    ИБЯЁ.413216.044 МП

    Лист

    Лист

    № докдм

    Поди

    Дата

    15

    о

    о Зз

    3

    с Зз

    о С;

    о

    е и Зэ

    3

    С

    о С:

    6.3.3 Определение основной абсолютной погрешности срабатывания порогового устройства сигнализатора

    6.3.3.1 Определение основной абсолютной погрешности срабатывания порогового устройства сигнализатора ДАТ-М-01, ДАТ-М-05, ДАТ-М-06 проводить следующим образом:

    • 1) установить, в соответствии с разделом 2 ИБЯЛ.413216.044 РЭ, значение порогов срабатывания равными ПОРОГ1 - 25 % НКПР, ПОРОГ2 - 30 % НКПР;

    • 2) подать на сигнализатор ГСО-ПГС № 2, выдержать 3 мин, убедиться в установлении показаний;

    • 3) не

    НКПР выше

    нализации

    4) не

    НКПР ниже

    нализации

    5) не

    НКПР выше

    нализации

    6) не

    НКПР ниже

    нализации

    прекращая подачи ГСО-ПГС, установить значение установившегося значения показаний. Убедиться ПОРОГ1;

    прекращая подачи ГСО-ПГС, установить значение установившегося значения показаний. Убедиться ПОРОГ1. Установить значение ПОРОГ1 равным 7 % прекращая подачи ГСО-ПГС, установить значение установившегося значения показаний. Убедиться ПОРОГ2;

    прекращая подачи ГСО-ПГС, установить значение установившегося значения показаний. Убедиться

    ПОРОГ1 на 1 %

    в отсутствии сиг-

    ПОРОГ1 на 1 %

    в отсутствии сиг-НКПР;

    ПОРОГ2 на 1 %

    в отсутствии сиг-

    ПОРОГ2 на 1 %

    в отсутствии сиг-

    ПОРОГ2. Установить значение ПОРОГ2 равным 11 % НКПР.

    6.3.3.2 Определение основной абсолютной погрешности срабатывания порогового устройства сигнализатора ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 проводить следующим образом:

    • 1) увеличивая, плавной регулировкой переменного резистора «0», показания сигнализатора, добиться срабатывания сигнализации ПОРОГ. Зафиксировать показания миллиамперметра, при котором происходит срабатывание сигнализации;

    • 2) рассчитать значение концентрации, при которой происходит срабатывание порогового

    устройства по формуле

    С = Ь!о Сп Кп ’

    (6.4)

    где I - значение

    ройства,

    тока, при котором произошло срабатывание порогового уст-мА;

    Изм

    Лист

    № докс/м

    Поди

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    16

    3) рассчитать значение основной абсолютной погрешности срабатывания порогового устройства по формуле

    D = С - С ,

    пор     П     0П ,

    (6.5)

    где С0П - установленное значение концентрации срабатывания порогового устройства, равное

    6.3.3.3 Сигнализатор

    лизатора

    - ДАТ-М-01, ДАТ-М-05,

    11 % НКПР.

    считается выдержавшим испытание, если для сигна-

    ДАТ-М-06 происходит срабатывание (несрабатывание) порогового устройства по п. 6.3.3.1, что означает, что значение абсолютной погрешности срабатывания порогового устройства не превышает 1,0

    % НКПР;

    - ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 полученное значение основной абсолют-погрешности срабатывания порогового устройства не превышает

    % НКПР.

    6.3.4 Определение времени срабатывания сигнализации

    6.3.4.1 Для определение времени срабатывания сигнализации сигнализатора ДАТ-М-01, ДАТ-М-05, ДАТ-М-06

    установить значение ПОРОГ2

    ной

    1,0

    1)

    муле

    необходимо:

    равным значению, рассчитанному по фор-

    сз

    Сз

    4з

    4]

    С:

    4з о

    где СД

    2)

    6,                      (6.6)

    - действительное значение содержания поверочного компонента в ГСО-ПГС №2,% НКПР;

    подать на сигнализатор

    СП = СД/1,

    ГСО-ПГС №1 или выдержать сигнализатор на 1 мин. Затем отсоединить от колпачка пове-и продувать через нее ГСО-ПГС №2 в течение

    атмосферном воздухе в течение рочного газоподводящую трубку

    30 с.

    Примечание - Длина газоподводящей трубки должна быть не более 5 м. Сброс осуществлять в вытяжной шкаф;

    3) подключить газоподводящую трубку к колпачку поверочному, и одновременно включить секундомер. Определить время между моментом подключения трубки и срабатыванием сигнализации ПОРОГ2.

    сз

    СЗ

    4)

    С:

    4з

    СЗ С:

    Изм

    Лист

    № докс/м

    Поди

    Дата

    ИБЯЁ.413216.044 МП

    Лист

    • 6.3.4.2 Для определения времени срабатывания сигнализации сигнализатора ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 необходимо:

    1) подать на сигнализатор ГСО-ПГС №2 в течение 3 мин, убедиться в установлении показаний. Регулировкой резистора “Z” сигнализатора (при необходимости, также регулировкой резистора «0») установить значение выходного токового сигнала по миллиамперметру (7) равным 9,63 мА, что соответствует 17,6 % НКПР по поверочному компоненту;

    2) подать на сигнализатор ГСО-ПГС №1 или выдержать сигнализатор на атмосферном воздухе в течение 1 мин. Затем отсоединить газоподводящую трубку от колпачка поверочного и продувать через нее ГСО-ПГС №2 в течение 30 с.

    Примечание - Длина газоподводящей трубки должна быть не более 5 м. Сброс осуществлять в вытяжной шкаф;

    4) подключить газоподводящую трубку к колпачку поверочному, и одновременно включить секундомер. Определить время между моментом подключения трубки и срабатыванием сигнализации ПОРОГ.

    • 6.3.4.3 Сигнализатор считается выдержавшим испытание, если зафиксированное время срабатывания сигнализатора не превышает 15 с.

      Лист

      № докдм

      Поди

      Дата

      ИБЯЁ.413216.044 МП

      18

    7 Оформление результатов поверки

    7.1 Результаты поверки оформляют протоколом произвольной формы.

    7.2 Сигнализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению и клеймят путем нанесения оттиска пове-рительного клейма на корпусе сигнализатора, делают соответствующую отметку в ИБЯЛ.413216.044 РЭ (при первичной поверке) или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94.

    • 7.3 При отрицательных результатах поверки клеймо предыдущей поверки гасят, эксплуатацию сигнализатора запрещают и направляют в ремонт. В технической документации делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности и аннулируют свидетельство о поверке.

    Лист

    № докдм

    Поди

    Дата

    ИБЯЁ.413216.044 МП

    19

    изм

    Лист регистрации изменений

    Номера листов (страниц)

    изме-

    заме-

    новых

    аннулиро-

    ненных

    ненных

    ванных

    все

    Номер

    доку-

    мента

    ИБЯЛ.

    Подпись

    Дата

    Срок вве-

    дения из-

    менения

    О

    S

    О О

    О

    О о

    t?

    :>

    co о о

    G

    О CQ

    о

    s

    о О)

    О О

    О C:

    о о

    о C:

    Изм

    Лист

    № докцм

    Поди

    Дата

    ИБЯЁ.413216.044 МП

    /lucm

    20

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
