УТВЕРЖДАЮ

Заместитель

по инновациям «ВНИИОФИ»

И.С. Филимонов » сентября 2019 г.

Государственная система обеспечения единства измерений

Спектрофотометры двухлучевые UV-1900

МЕТОДИКА ПОВЕРКИ

МП 071.Д4-18

с Изменением №1

Главный научный сотрудник

ФГУИ«ВНИИОФИ»

В.Н. Крутиков «23» сентября 2019 г.

Руководитель службы качества

ФГУП «ВНИИОФИ»

____Н.П. Муравская «23» сентября 2019 г.

Главный метролог ^ФГУП «ВНИИОФИ» ' z /

/)_____ С.Н. Него да < «23» сентября 2019 г.

Москва 2019 г.

1 Введение

Настоящая методика поверки распространяется на спектрофотометры двухлучевые UV-1900 (далее - спектрофотометры), выпускающиеся в следующих модификациях UV-1900 и UV-1900L предназначенные для измерения спектрального коэффициента направленного пропускания исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра в диапазоне длин волн от 190 до 1100 нм, и устанавливает порядок, методы и средства проведения первичной и периодической поверок.

Интервал между поверками I год.

(и. 1 с изменением №1 согласно извещению об изменении № 1)

  • 2 Операции поверки

    • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

    • 2.3 Поверку средства измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

    3 Средства поверки

    3.1 При проведении первичной и периодической поверок должны быть применены средства, указанные в таблице 2.

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции выполнения поверок

№ п/п.

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции при поверки

первичной

периодической

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Проверка        идентификации

программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение      спектрального

диапазона    и     абсолютной

погрешности установки длины волны

8.4.1

Да

Да

6

Определение диапазона и абсолютной погрешности при измерении спектрального коэффициента направленного пропускания (СКНГ1)

8.4.2

Да

Да

(н. 2.1 таблица 1с изменением согласно извещению об изменении № 1)

Таблица 2 - Наименование средств поверки

Номер пункта методики поверки

Наименование средства поверки; номер доку мента, регламентирующего технические требования к средству, основные технические характеристики

8.4.1 -8.4.2

Комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09)

Рабочий диапазон длин волн от 260 до 2700 нм; Рабочий диапазон СКПП от 0.02 до 0,92 абс. ед. (от 2 до 92 %).

Пределы допускаемых абсолютных погрешностей измерений СКНГ1: ± 0,25 % для светофильтров №№ от 1 до 4, ± 0,2 % для светофильтров №№ от 5 до 8. ± 0.5 % для светофильтров №№ от 9 до 12 и № 1 при доверительной вероятности Р = 0,95.

Пределы допускаемой абсолютной погрешности измерений длин волн максимумов полос поглощения светофильтров ПС 7 ± 0.5 нм; светофильтров НГГ ± 0.05 нм в УФ видимом диапазоне от 260 до 850 нм. ± 0,3 нм в ИК диапазоне от 850 до 2700 нм

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых спектрофотометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и руководство по эксплуатации спектрофотометров, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1  Спектрофотометры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией. При проведении поверки следует соблюдать требования. установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям поверки для легких физических работ.

  • 5.2  При выполнении поверки должны соблюдаться требования по ГОСТ 12.1.019-2017, а также требования руководства по эксплуатации спектрофотометров.

(п. 5.2 с изменением №1 согласно извещению об изменении № 1)

  • 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 Условия поверки
  • 6.1 При проведении поверки следует соблюдать следующие условия:

  • - температура окружающего воздуха, °C                  от + 15 до + 35;

  • - относительная влажность воздуха, %                      от 30 до 80.

  • 6.2 Спектрофотометры не должны подвергаться прямому воздействию солнечных лучей. Не устанавливайте их около окна.

  • 6.3 Рядом со спектрофотометрами не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п. Допускаемый перепад температуры в течение срок - не более 2 °C.

7 Подготовка к поверке
  • 7.1 Изучить руководство по эксплуатации спектрофотометров.

  • 7.2 Выдержать спектрофотометр в течение 3 часов в условиях указанных в п. 6.1 настоящей методики поверки.

  • 7.3 Подключить спектрофотометр к источнику переменного тока при помощи шнура электропитания из его комплекта, присоединяемого к сетевому разъему на левой боковой панели прибора.

  • 7.4 В случае управления прибором посредством персонального компьютера (ПК) подключить спектрофотометр к ПК с помощью USB разъема на левой боковой панели и кабеля USB из его комплекта.

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Внешним осмотром спектрофотометра должно быть установлено:

наличие маркировки, подтверждающей тип и заводской номер спектрофотометра;

  • - соответствие комплектности спектрофотометра требованиям нормативнотехнической документации (руководство по эксплуатации и описание типа);

  • - отсутствие на наружных поверхностях спектрофотометра повреждений, влияющих на его работоспособность;

  • 8.1.2 Спектрофотометры считаются прошедшими операцию поверки, если они соответствуют всем перечисленным выше требованиям.

8.2 Опробование
  • 8.2.1 Для включения спектрофотометра нажать сетевой выключатель в положение «I». При включении спектрофотометра светодиодный индикатор на верхней части основного модуля должен загореться зеленым светом, что будет означать, что прибор готов к работе.

  • 8.2.2 Когда электропитание спектрофотометра включено, разные части прибора проходят проверку и инициализацию. Операция инициализации занимает около двух минут. Во время данной операции отображается экран инициализации (см. рисунок 1)

    Ready ts

    ISI UiHUIMB

    <   1 H <itM Initialirt

    ЙМ (ЗиЛ

    » tl hero

    @ MN

    0-ЛА1 I <t*it Surd)

    i • filter Initialize

    02 Inerxv

    С ■ Imp ttar IniIta11«

    Э Я Check

    из» Ver 1.30

    Fissed A f< led       lest ins

Рисунок 1

  • 8.2.3 Спектрофотометры считаются прошедшими операцию поверки, если включение спектрофотометров прошло успешно, индикатор питания на передней панели

О

горит непрерывно, после инициализации слева от каждого пункта отооражается значок^

8.3 Проверка идентификации программного обеспечения
  • 8.3.1  Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектрофотометры.

  • 8.3.2 Для просмотра идентификационных данных программного обеспечения «UVProbe», установленного на ПК, необходимо в главном окне ПО открыть вкладку «Help», и затем выбрать раздел «About UVProbe». На рабочем окне программы отобразится наименование и номер версии ПО (см. рисунок 2а). Для просмотра идентификационных данных программного обеспечения «LabSolutions UV-Vis». в главном окне ПО открыть вкладку «Не1р»1и_затем «Version Information» (см. рисунок 26).

About UVPrcbe

UVProbe

Vernon 270

Vuu.il 5оМюги

Ccpyngnt ® T?3o-2C18 Shnactu Corporation Al Rights Reserved.

This product is fcensed to

Spektro

SEG

Product ID. UV-199808254J-3ADD42417-00010C

Installed Module:

v2 70

v2 70

v2 70

Warring this ccrrpUet program ts protected by copynght Law and ntematond treaties Unautxxized reproduction cr drstnti/icn or this program or any portion thereof. may resdt in severe civil and crirmnal penafces. and wi be prosecuted to the n-^rmun extent posable order the lav*

Version Information

System Name LabSoiunons UV-Vrs

Version          1.03

Cop/ngh? (C) 2018 Sbtfnadzu Ccrpccatcn

Al Rights Reserved

Ad^tionai

’--- 1    '                           “ 1 1     ■        “                -      ------ 1-Ш- -    т. -   . -      г    ■ ■       ■   ,   -    .               . ..     ,   (

г

ok

6

Рисунок 2

Идентификационные данные встроенного программного обеспечения отображаются на экране при инициализации спектрофотометра.

(и. 8.3.2 с изменением №1 согласно извещению об изменении № 1)

8.3.3 Спектрофотометры считаются прошедшими операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование Г1О

UVProbe

LabSolutions UV-Vis

Номер версии (идентификационный номер) ПО. не ниже

1.00

1.03

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

(п. 8.3.3 таблица 3 с изменением №1 согласно извещению об изменении № 1)

  • 8.4 Определение метрологических характеристик

    • 8.4.1 Определение спектрального диапазона и абсолютной погрешности установки длины волны

(Наименование п. 8.4.1 с изменением №1 согласно извещению об изменении №1)

  • 8.4.1.1 В случае работы с ПО UVProbe, установленном на компьютере, в главном

л

окне ПО UVProbe выбрать значок «Spectrum». Провести корректировку фонового сигнала, нажав на клавишу — Baseline в левом нижнем углу главного окна ПО. В появившемся окне «Baseline Parameters» установить диапазон длин волн от 1100 до 200 нм и нажать на кнопку «ОК» (см. рисунок 3).

z           — --         . •. -•             - - *

SS н       Л а С»| I ж « ц £

Prak Pick

“■ I **

1 |

rs   ] Эгаслриоя |

’ ♦

Ж 2

Ж93

4361

5 О

я* я

•O

зв я

•38”

■ АОм» ■ J*4T« 91

V***»z*nrt ₽тевгае*>

SMRplnytW.V 3 35

3-r>-! Uee* *          г

JV-t900 3*rws

«СО» *

$«л«яг 13 V.

i. у J          э           ;г МЛ rstt

-Sbt-jne-r

>n-o«5      3 X1X40

*

«.«r»9r ^tX*i

«1*1 »Ir \ Output л шд/штжа НЯ.УУ /

268.000 nm 33.791 ГЛ

/ Auto Zero вВвсеНпс »kGo To Wl      Start £>'D

Рисунок 3

После окончания корректировки фонового сигнала (когда в левом нижнем углу экрана отсчет длин волн дойдет до 200 нм) для ПО «UVProbe» выбрать в закладке «Instrument» раздел спектрального метода «Spectrum Method», для регистрации спектра излучения, проходящего через образец в заданном диапазоне длин волн. В открывшемся окне выбираем закладку «Instrument Parameters», чтобы установить параметры сбора данных измерения в режиме сканирования, (см. рисунок 4а) и установить метод измерений «Measuring Mode» - «Transmittance» (Пропускание). После этого перейти во вкладку «Measurement» и установить «Wavelength Range» ± 10 нм от значения длин волн максимумов полос спектра поглощения соответствующего фильтра (фильтр НГГ из состава комплекта светофильтров КНС-10.5); «Scan Speed» (Скорость сканирования) Medium (Средняя), шаг сканирования «Sampling Interval» 0,05 нм. повторяемость в разделе «Scan Mode» выбрать «Repeat», в строке «Repetitions» 3 (см. рисунок 46).

Spectrum Method                                              ? X

Measurement Sample Preparation Operation Instrument Parameters .Attachments

Measuring Mode: Transmittance : v> Slit Width (nm)     |l 0 Fixed

Energy

Si'-rzeLamp OFF

340 8

b^it Source Change Wavelength 1364-2Э5 nm):

S/R Exchange: Normal        ~

OK         Cancel

a

Spectrum Method

Measurement Sample Preparation Operation Instrument Parameters Attachments

Wavelength Range inm)

Scan Speed

Stat

Medium

to End

Sampling interval Inm.

Auto Sampling interval □

Scan Mode

О Single

Repetitions

Э Auto

3       3                       Interval

©Repeat

Seconds

Filename

C UVProbe-Data\VNIOFI\NGG1\He_180625_l05 ...   »

Aurto Pmt Report 0

Report Rie Name

OK         Cancel

6

Рисунок 4

В случае работы с ПО LabSolutions UV-Vis, установленном на компьютере, в .                       Л/

главном окне ПО LabSolutions UV-Vis выбрать значок       «Spectrum». Провести

корректировку фонового сигнала, нажав на клавишу — Baseline R левом уГЛу главного окна ПО. В появившемся окне «Baseline Correction Parameter» установить диапазон длин волн от 1100 до 200 нм и нажать на кнопку «ОК». После окончания корректировки фонового сигнала в ПО «LabSolutions UV-Vis» открыть вкладку «Instrument» выбрать «Edit», в открывшемся окне «Parameters-UV-I900» установить метод измерений «Value tvpe/Measurement type» - «Transmittance» (см. рисунок 5). Установить «Start Wavelength» и «End Wavelength» ± 10 нм от значения длин волн максимумов полос спектра поглощения соответствующего фильтра (фильтр НГГ из состава комплекта светофильтров КИС-10.5); «Scan Speed» (Скорость сканирования) «Medium» (Средняя), шаг сканирования «Sampling Interval» 0,05 нм, повторяемость в разделе «Repeat»/ «Repeat Measurement строке «Count» 3.

Start wavelength(nm)                 888

End wavelength(nm)                878

Data interval(nm)                 0.05           v

Scan speed    Medium speed                    v

Value type/Measurement type    Transmittance     v

Time required for one scan

40sec

Accessories                 Advanced

Repeat                Post-processing

Close after overwriting parameter file

Cancel

tuty.vspm

t           О Check

Repeat

Repeat Measurement

Count          3|

Interval [sec] 0

| OK | Cancel

•V

Рисунок 5

(n. 8.4.1.1 с изменением    согласно извещению об изменении № 1)

  • 8.4.1.2 После установки всех параметров нажать на кнопку «ОК». Открыть крышку кюветного отделения спектрофотометра и установить в держатель для стандартных кювет с длиной оптического пути 10 мм соответствующий светофильтр (светофильтр НГГ из комплекта светофильтров КНС-10.5).

  • 8.4.1.3 Провести трехкратное сканирование спектра поглощения светофильтра

I гт~'г'                                    Start

Hl 1 , нажав на кнопку

  • 8.4.1.4 Записать значения длин волн, соответствующих максимальным ординатам линий поглощения. Номинальные значения длин волн максимумов полос поглощения светофильтра НГГ: (262 ± 3); (293 ± 5); (362 ± 5); (433 ± 5); (574 ± 5); (683 ± 5); (781 ± 5); (880 ± 5) нм. Для этого после завершения сканирования в главном окне ПО, установленного на ПК, выбрать раздел «Peak Pick» в ПО «UVProbe» (см. рисунок 6), в ПО «LabSolutions UV-Vis» выбрать «Peak».

    Рисунок 6

t- ZZXZZBB. *£*«><*

A >•*!*«

р я е в |   $

«С       Ц |

(n. 8.4.1.4 с изменением №1 согласно извещению об изменении JVs 1)

  • 8.4.1.5 В случае работы со встроенным в спектрофотометр ПО на экране спектрофотометра выбрать закладку «Spectrum», провести корректировку фонового сигнала, нажав на клавишу «Base Corr.». В разделе «Parameters» установить диапазон длин волн от 1100 до 200 нм и нажать на кнопку «Start» (см. рисунок 7)

    Рисунок 7

    После этого перейти в раздел «Parameters». Выбрать метод измерений «Photometric Туре» - «Transmittance (%Т)» (Пропускание). Зайти в раздел «Scan Settings» и установить «Scan Range» ± 10 нм от значения длин волн максимумов полос спектра

    Spectrun

    Ready LI- ’?usb

    £ Wl * D2

    11/20 10:55

    Paraneters

    Attachnents

    Measurenent

    View

    i                                          , i

    1000.0 nn

Save Curve

A

s

s

Ф

Print

Auto Zero

Base Corr.

Start

поглощения соответствующего фильтра (фильтр HIT из состава комплекта светофильтров КНС-10.5); «Scan Speed» (Скорость сканирования) «Medium» (Средняя), шаг сканирования «Data Interval» 0,05 нм (см. рисунок 8). В закладке «Measurement Setting» выбрать повторяемость «Repetitions» 3.

spectrun               Ready в- tfuse &wi | к                  11/20 10:33

Parameters Attachments Measurement          View                         888.0 nn

1. Photonetrie Type

Transnittance on

Scan Range

888.0 nn ‘   878.0 nn

100.3 XT

2. Auto A n

Print      ^<7

Record Range

0.0 %T •   100.0 xt

3. Scan Settings

Scan Speed

Medium

ы

Save Params

4. Measurenent Settings

Data Interval

0.05 nn         v

Load Params

■■■    Д

■■■      n  X

Print

■ s ■

Auto Zero      Base Corr.

Ф

Start

Рисунок 8

После установки всех параметров открыть крышку кюветного отделения спектрофотометра и установить в держатель для стандартных кювет с длиной оптического пути 10 мм светофильтр НГГ из комплекта светофильтров КНС-10.5. Провести трехкратное сканирование спектра поглощения светофильтра HIT, нажав на кнопку «Start».

  • 8.4.1.6 Для каждого максимума полос поглощения полученного в п. 8.4.1.4 или

8.4.1.5 настоящей методики поверки производится расчет среднего арифметического значения длины волны, ХсР, нм, по формуле (1).

(I) где X, - измеренное значение длины волны максимума полосы поглощения, нм.

  • 8.4.1.7  Рассчитывают абсолютную погрешность установки длины волны спектрофотометров. А, нм, по формуле (2).

^-атт ^ср »                                         (2)

где Хо,„„, - аттестованные значения длин волн максимумов полос спектра поглощения светофильтра НГГ, взятые из свидетельства о поверке, нм.

  • 8.4.1.8 Спектрофотометры считаются прошедшими операцию поверки, если спектральный диапазон составляет от 190 до 1100 нм !), а абсолютная погрешность установки длины волны в спектральном диапазоне от 262 до 883 нм не превышает ± 1,0 нм.

(и. 8.4.1.8 с изменением №1 согласно извещению об изменении № 1)

” Спектральный диапазон от 190 до 262 нм и от 883 до 1100 нм подтверждается линейностью источника излучения.

8.4.2 Определение диапазона и абсолютной погрешности при измерении спектрального коэффициента направленного пропускания (СКНП)

8.4.2.1 В случае работы с ПО UVProbe, установленном на персональном компьютере, в рабочем окне ПО в главном меню выбрать значок «Photometric». Чтобы установить параметры сбора данных измерения, необходимо выбрать вкладку «Instrument», «Photometric Metod» в открывшемся окне выбрать закладку «Instrument Parameters» и установить метод измерений «Transmittance» (Пропускание) и нажать на клавишу «Close» (см. рисунок 9).____

Photometric Method

Measurement Parameters (Sample) Wavelengths           Cakbratton

Method Sunmary

Equations             Pass/Гай

Measurement Parameters!Standard) nstrcrert Parameters             rttadvnerts

Measung I4ode FTransrrxttance v

Energy

SK Widthtnm) |1 OFaed

OFF

bght Source Change Wavelength 1364-295 nm.

340 3

S/R Exchange Normal

Рисунок 9

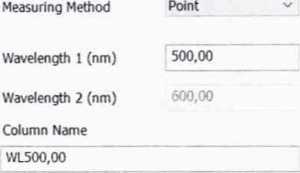

Затем во вкладке «Instrument» выбрать «Photometric Metod Wizard». После этого появится окно «Calibration», в котором в разделе « Гуре» необходимо выбрать «Raw Data» и нажать клавишу «Next» (см. рисунок 10).

Photometric Method Wizard -(Calibration)

Type   Raw Data        v

«Name

- r . Fared Wavelength

Parameter!

There is no standard cuve generation for Raw Data

< Back | Next >   | Cancel

_

Рисунок 10

В появившемся окне «Wavelengths» установить «Wavelength Туре» - «Point», начало диапазона сканирования «Wavelength (nm)» 250 нм и нажать на клавишу «Add». Далее проделывать аналогичную операцию, прописав следующие длины волн, на которых будет проходить измерение спектрального коэффициента направленного пропускания светофильтров из состава комплекта КНС-10.5 (250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 1000 нм) и нажать клавишу «Next» (см. рисунок 11).

Photometnc Method Wizard -[Wavelengths]                           ? X

Wavelength Type Port ~ £prtnn WL2500

-------------- Name: I--------

Wavelength nm I , Si

Entries

Columns

Type

A

Add

WL10000

Port

Bemove

WL850.0

Port

WL800 0

Port

WL750 0

Port

WL700 0

Port

WL650 0

Port

WL600 0

Port

WL5500

<

Port

V

>

Next > ~~|      Cancel

В появившемся окне «Measurement Parameters (Sample)» установить повторяемость «Sample Repetitions» 5 и нажать клавишу «Next» (см. рисунок 12).

Photometric Method Wizard -[Measurement Parameters(Sample)!        ? X

SMP

Data Acgured By О User Entry ф instnxnert

Sample Repetitions | -1              D Prompt before repeat

□ Qetay Sample Read           -  0              seconds

О £uto Scan              О Timed Repeat            (g) None

Non

Settngs cf the deomai place to dspiay

OTnese setbngs were set n the menu PAewHSettngs...]. Decxnal place for dsplayrg can be changed after method creation

Rounded values are used for calculation

OFF

Number of deomai place to display 3 jn Sample ТаЫе and Sample Graph)

< Back | Next >   | Cancel

Рисунок 12

В случае работы с ПО «LabSolutions UV-Vis» в главном меню нажать значок * г «Photometric», выбрать вкладку «Instrument», в открывшемся окне выбрать закладку «Parameter»/ «Edit»/ «Register Wavelengths» и установить метод измерений «Transmittance» (Пропускание) (см. рисунок 13). В строке «Measuring Method» установить «Point», начало диапазона сканирования «Wavelength 1» 250 нм и нажать на клавишу «Add». Далее проделывать аналогичную операцию, прописав следующие длины волн, на которых будет проходить измерение спектрального коэффициента направленного пропускания светофильтров из состава комплекта КНС-10.5 (250, 300, 350, 400, 450, 500, 550, 600. 650, 700. 750. 800, 850, 1000 нм) и нажать клавишу «Ок».

Register Wavelengths

Measurement Value

Mode Transmittance v

__Use rounded measurement value for calculation

Decimal Place 3

Add

Delete

Registered Wavelength

Column Name

Meas...

Wavelength

Wl 1000,00

Point

1000,00

Wl.850,00

Point

850,00

Wl800,00

Point

800,00

WL750,00

Point

750,00

WL700.00

Point

700,00

WL650,00

Point

650,00

WL600.00

Point

600,00

WL550.00

Point

550,00

WL500,00

Point

500,00

WL450,00

Point

450,00

OK | Cancel

Рисунок 13

В окне «Unknown Sample» установить повторяемость «Repeat Count» 5 и нажать клавишу «Ок» » (см. рисунок 14).

Unknown Sample

Acquiring Method of Measuring Mode

• Acquire a measuring mode by measurement

C Manually input a measuring mode

Perform repeated measurement to use an average value

Repeat Count 5         Count

__Display message before repeating

OK          Cancel

Рисунок 14

(n. 8.4.2.1 с изменением №1 согласно извещению об изменении № 1)

  • 8.4.2.2 В случае работы со встроеннььм в спектрофотометр ПО на экране спектрофотометра зайти во вкладку «Photometric», в раздел «Parameters». Выбрать метод измерений «Photometric Туре» - «Transmittance (%Т)» (Пропускание). Зайти во вкладку «WL/К Factor» и поочередно установить следующие длины волн, на которых будет проходить измерение спектрального коэффициента направленного пропускания светофильтров из состава комплекта КИС-10.5 (250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850,  1000 нм), в разделе «Wavelength» и провести измерение пять раз

(см. рисунок 15).

Photonetгic

Ready и -

11/20 10:38

Parameters      Attachnents      Photo. Table

1. Photonetric Type

Transmittance (XT)

Wavelength          700.0 nn

2. SL / К Factor Settires

К Factor           1.0000

Data    Ю0.2 XT

К * Data 100.22

Ц

Save Parans

3. Edit Sanple Wane

Load Parans

■■■A         E         <>

Print                              Auto Zero      Base Corr.              Start

Рисунок 15

(п. 8.4.2.2 с изменением №1 согласно извещению об изменении № 1)

  • 8.4.2.3 В кюветное отделение поочередно устанавливают и проводят пятикратное измерение СКНП светофильтров с 1 по 12 из комплекта КНС-10.5 на длинах волн от 250 до 1000 нм. Для измерений в диапазоне от 1,0 до 2,0 % включительно применялись светофильтры № 11, 12, в диапазоне свыше 2,0 до 10,0 % включительно - светофильтры №№ с 5 по 8, в диапазоне свыше 10,0 до 92,0 % - светофильтры №№ с 1 по 4, с 9 по 11.

(п. 8.4.2.3 с изменением №1 согласно извещению об изменении № I)

  • 8.4.2.4 Для начала измерений СКНП на фиксированной длине волны нажать клавишу «Read Unk.» в случае работы с ПО UVProbe на компьютере или на кнопку «S TART», в случае работы на экране спектрофотометра.

  • 8.4.2.5 Рассчитать среднее арифметическое значение СКНП, ТЛ, %, для каждой измеренной длины волны по формуле (3).

Ел,

П         ,                                (3)

где ТЛ - значение коэффициента пропускания, %;

z - длина волны, нм;

/ - номер измерения.

  • 8.4.2.6  Рассчитать значение абсолютной погрешности Аабс, %, результата измерений СКНП по формуле (4).

Дабе = Л-Гаэт,                          (4)

где 7а эт ~ значение коэффициента пропускания на фиксированной длине волны, взятое из свидетельства о поверке комплекта светофильтров КНС-10.5, %.

  • 8.4.2.7 Спектрофотометры признаются прошедшими операцию поверки, если полученный диапазон измерений СКНП составляет от 1,0 до 92,0 %, а значение абсолютной погрешности при измерении СКНП не превышает ± 0,25 % в диапазоне свыше 2,0 до 10,0 % включительно; ± 1,5 % в диапазоне от 1,0 до 2,0 % включительно и свыше 10,0 до 92,0 %.

(п. 8.4.2.7 с изменением №1 согласно извещению об изменении № 1)

9 Оформление результатов поверки
  • 9.1 Результаты измерений заносятся в протокол (приложение А).

  • 9.2 Спектрофотометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы и наносят знак поверки на корпус спектрофотометров согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 Спектрофотометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. На них выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

(и. 9.3 с изменением №1 согласно извещению об изменении №

Начальник отдела ФГУП «ВНИИОФИ»

Начальник сектора ФГУП «ВНИИОФИ»

Инженер 2 категории ФГУП «ВНИИОФИ»

Н. Шобина

В.А. Кормилицына

ПРИЛОЖЕНИЕ А

(Обязательное приложение) к Методике поверки МП 071.Д4-18 с Изменением №1 «ГСИ. Спектрофотометры двухлучевые UV-1900. Методика поверки»

ПРОТОКОЛ

первичной / периодической поверки от «_______»_____________201__года

С р ед ст в о и з м е р е и и й: Спектрофотометры двухлучевые UV-1900 (модификация UV-1900

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

или UV-1900i)__________________________________________________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» / )

Зав.№___№/№_________________________

Заводские номера блоков

При падл ежа шее_______________________________

Наименование юридического лица ИНН

Поверено в соответствии с методикой поверки МП 071.Д4-18 с Изменением №1 «ГСИ.

Спектрофотометры двухлучевые UV-1900. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 23 сентября 2019г._________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха. °C

  • - относительная влажность воздуха, %

Внешнийосмотр:_____________________________________________________

Проверка идентификации программного обеспечения:

Таблица 1 - Идентификационные данные программного обеспечения UV-1900

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UVProbe

Номер версии (идентификационный номер) ПО, не ниже

1.00 и выше

Таблица 2 - Идентификационные данные программного обеспечения UV-1900i

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UVProbe

LabSolutions

UV-Vis

Номер версии (идентификационный номер) ПО, не ниже

1.00

1.03

Опробование:______________________________________________________________

Получены результаты поверки метрологических характеристик: Спектрофотометр двухлучевой UV-1900

Характеристика

Результат

Требования методики поверки

Спектральный диапазон, нм

от 190 до 1100*

Пределы допускаемой абсолютной погрешности установки длины волны в спектральном диапазоне от 262 до 883 нм, нм

±1,0

Диапазон измерения спектрального коэффициента направленного пропускания (СКИП), %

от 1,0 до 92,0

Пределы допускаемой абсолютной погрешности измерения СКИП, % в диапазоне св. 2,0 до 10,0 % включ.

в диапазоне от 1,0 до 2,0 % включ. и св. 10,0 до 92,0 %

± 0,25

± 1,5

* Спектральный диапазон от 190 до 262 нм и от 883 до 1100 нм подтверждается линейностью источника излучения.

Спектрофотометр двухлучевой UV-1900i

Характеристика

Результат

Требования методики поверки

Спектральный диапазон, нм

от 190 до 1100*

Пределы допускаемой абсолютной погрешности установки длины волны в спектральном диапазоне от 262 до 883 нм, нм

±1,0

Диапазон измерения спектрального коэффициента направленного пропускания (СКИП), %

от 1,0 до 92,0

Пределы допускаемой абсолютной погрешности измерения СКНП, % в диапазоне св. 2,0 до 10,0 % включ.

в диапазоне от 1,0 до 2,0 % включ. и св. 10,0 до 92,0 %

± 0,25

± 1,5

* Спектральный диапазон от 190 до 262 нм и от 883 до 1100 нм подтверждается линейностью источника излучения.

Рекомендации__________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Ис пол пители:_________________________

подписи, ФИО, должность

(Приложение А с изменением №1 согласно извещению об изменении № 1)

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
