ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ПЕТР ТЕЛЕГИН»

Комплекс программно-аппаратный суточного мониторирования АД «БиПиЛаб»

Методика поверки

ВР.2005.000 МП

2013

Настоящая методика поверки распространяется на комплекс программно-аппаратный суточного мониторирования АД «БиПиЛаб» (далее комплекс) и устанавливает методы и средства первичной и периодической поверок мониторов носимых АД, входящих в состав комплекса.

Межповерочный интервал - 2 года.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ пп

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1

Внешний осмотр

6.1

да

да

3

Опробование

6.2

да

да

4

Проверка средней скорости стравливания давления в компрессионной манжете

6.3.1

да

да

5

Определение диапазона и абсолютной погрешности измерения давления в компрессионной манжете

6.3.2

да

да

2 Средства поверки

При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2. Оборудование и средства измерения

№ пп

Наименование и характеристики*

1

Компьютер персональный

2

Манометр образцовый МО-1227, обеспечивающий следующие характеристики:

Диапазон измерений

0-330 мм рт. ст.

Предел абсолютной погрешности измерения в диапазоне

±1 мм рт. ст.

3

Твердый цилиндр диаметром 90..120 мм

4

Программное обеспечение TEST005*

5

Пневмопровод технологический ВР.005.005 (при поверке монитора носимого АД

БиПиЛаб) или ВР.М000.007 (при поверке монитора носимого АД БиПиЛаб-М)*

6

Кабель технологический ВР.005.011 или ВР.М000.008 (при поверке монитора носимого АД БиПиЛаб) или ВР.М000.007 (при поверке монитора носимого АД БиПиЛаб-М)*

7

Помпа ручная *

Примечания:

1. Для поверки могут применяться другие средства, если они обеспечивают требуемую точность измерений.

  • 2. Программное обеспечение TEST005, пневмопровод технологический и кабель технологический поставляются предприятием-изготовителем монитора по отдельному заказу.

3 Требования безопасности

Перед работой проверьте заземление измерительных электроприборов. При работе используйте щупы из комплекта измерительного прибора, инструмент с диэлектрическим ручками.

4 Условия поверки

Проверку метрологических характеристик проводить при условиях:

  • 1. Температура окружающего воздуха 20 ± 5°С

  • 2. Относительная влажность 60 ± 15 %

  • 3. Атмосферное давление 760±30 мм рт. ст. (101,3±4 кПа).

5 Подготовка к поверке
  • 1. Ознакомьтесь с руководством по эксплуатации комплекса ВР.2005.000РЭ

  • 2. Подготовьте оборудование и средства измерения, указанные в таблице 2, к работе в соответствии с их эксплуатационной документацией.

  • 3. Подключите к компьютеру кабель связи из комплекса согласно разд. 2.2.1 Руководства по эксплуатации ВР.2005.000РЭ.

  • 4. Установите на компьютер программное обеспечение BPLAB согласно разд. 2.2.3 Руководства по эксплуатации ВР.2005.000РЭ. В системных настройках программы установите параметр "Процессы измерений" в состояние "Считывать все".

  • 5. Установите на компьютер программное обеспечение TEST005 согласно разд. 3.3.2 Руководства по эксплуатации ВР.2005.000 РЭ.

6 Проведение поверки 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие комплекса следующим требованиям:

- комплекс должен быть укомплектован в соответствии с эксплуатационной документацией

- комплекс не должен иметь механических повреждений, мешающих его работе

- комплекс должен иметь маркировку в соответствии с эксплуатационной документацией

Комплексы, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

6.2 Опробование

При опробовании проводятся следующие операции:

- подтверждение соответствия программного обеспечения;

- проверка достижения максимального давления в манжете и предотвращения избыточного давления в манжете;

- проверка функционирования пневмосистемы;

- проверка чтения данных из монитора;

- проверка записи давления в манжете.

6.2.1       Подготовительные операции
  • 1. Вставьте предварительно заряженные аккумуляторы в батарейный отсек монитора носимого АД (далее - монитора) (руководствуясь схемой размещения аккумуляторов на дне батарейного отсека).

  • 2. Включите ПК и запустите программу TEST005.

  • 3. Переведите монитор в сертификационный режим, используя пункт меню «Уст. сертификационный режим» в окне программы TEST005. После того, как программа выдаст сообщение “Операция завершена...”, надпись "PPP" на индикаторе появится автоматически. Еще через 5 сек. на индикаторе появятся показания часов в 24-часовом формате. Это значит, что монитор готов к работе в сертификационном режиме.

  • 4. Вызовите пункт меню “Программирование монитора” и согласно указаниям на экране запрограммируйте следующие значения параметров:

  • - Интервалы между измерениями - заданные по умолчанию

  • - Границы дневного времени - заданные по умолчанию

  • - Границы специального интервала - произвольные, но равные друг другу

  • - Идентификатор исследования- заданный по умолчанию

  • - Возраст пациента - 30 лет (взрослый)

  • 5. Выйдите из программы TEST005.

6.2.2 Подтверждение соответствия программного обеспечения

Операция «Подтверждение соответствия программного обеспечения» состоит из следующих этапов:

  • - проверка идентификационного наименования программного обеспечения;

  • - проверка номера версии (идентификационного номера) программного обеспечения;

  • - проверка цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.

Сведения об идентификационном наименовании и идентификационном номере программного обеспечения «TEST005» представлены в заголовке основного окна приложения TEST005 (см. Рисунок 1).

Сведения об идентификационном наименовании и идентификационном номере программного обеспечения «BPLabWin» представлены в пункте «Приложение» и «Версия» окна «О программе BPLabWin» (меню Справка > О программе ...) (см. Рисунок 2).

Сведения об идентификационном наименовании и идентификационном номере встроенного программного обеспечения мониторов представлены в окне «Программирование монитора» (см. Рисунок 3)

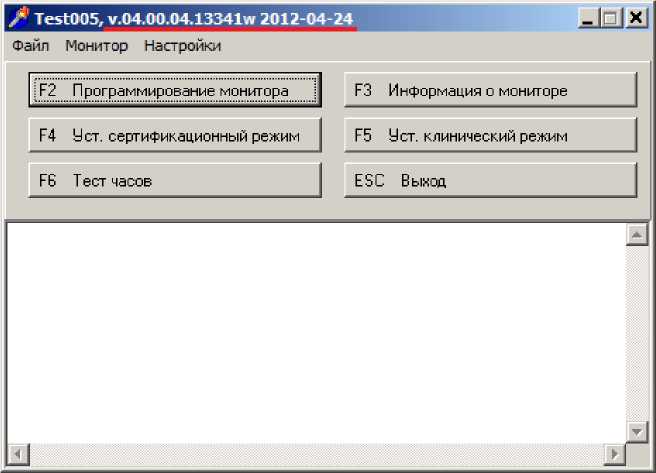

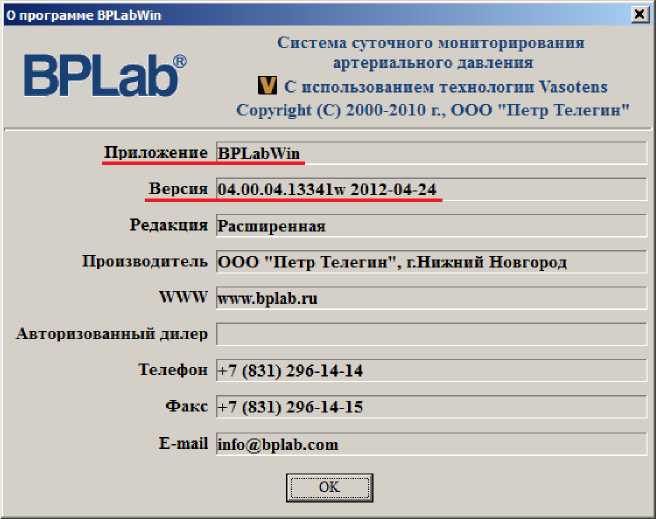

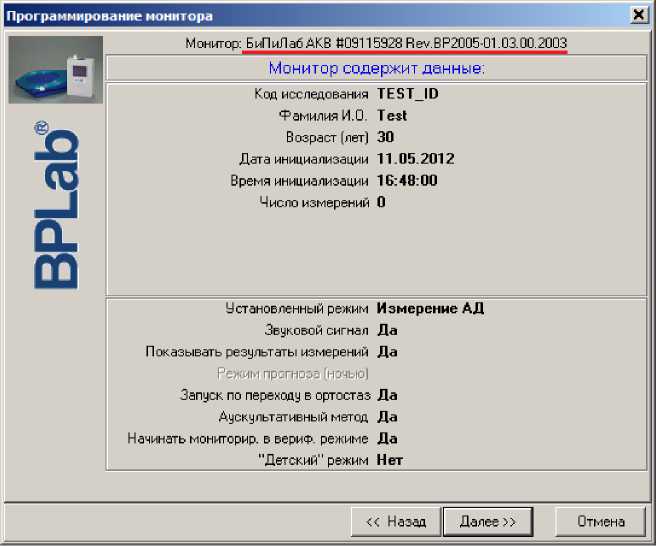

Рисунок 1

Рисунок 2

Рисунок 3

Для проверки цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения необходимо наличие программного обеспечения, позволяющего вычислять значения хеш-сумм (контрольных сумм) файлов по алгоритму MD5.

Для проверки цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения « BPLabWin» необходимо вычислить значение хеш-суммы файла «BPLIBX.dll» по алгоритму MD5. Файл «BPLIBX.dll» расположен в директории установки программного обеспечения «BPLabWin».

Результаты проверки должны соответствовать Таблице 3

При отрицательном результате подтверждения соответствия программного обеспечения комплекс дальнейшей поверке не подлежит.

Таблица 3

Вид проверки

Результат проверки

Определение номера версии (идентификационного номера) программного обеспечения

Для встроенного ПО монитора БиПиЛаб: BP2005-01.03.00.2003,

BP2005-01.04.00.2540

Для встроенного ПО монитора БиПиЛаб-М: BP2007- 01.03.00.2003,

BP2007-01.04.00.2540

Для ПО BPLabWin: 04.00.04.13341w,

05.00.03.13763W, 05.00.04.13879W

Определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения

Для встроенного ПО монитора БиПиЛаб :

1e44b6af047b6459d24d51947f01a3b5, 4f0e010f3d54f8ac2898c69e604240e3

Для встроенного ПО монитора БиПиЛаб-М:

61c07bf642c6444be024b651e6eccbab 58ab408dc5240cd4b08deea69a1817d0

Для ПО BPLabWin (стандартная редакция):

28c89959ad60fc6e097c2c2914c7301d, d646099c49049c8679a689bf9fd22120,

34ce28c10866436086ffe492295a0a19

Для ПО BPLabWin (расширенная редакция): cef60bb69ff328d5fbc13fd90cc6e0e1, e91703cd12fddc7873047b5609e6c25b,

0c57912d9a085f76ca43521b94275068

6.2.3 Проверка достижения максимального давления в манжете и предотвращения избыточного давления в манжете

Отключите монитор от кабеля связи с компьютером. Манжету монитора наденьте на твердый цилиндр диаметром 90..120 мм. Отсоедините от манжеты удлинительный шланг.

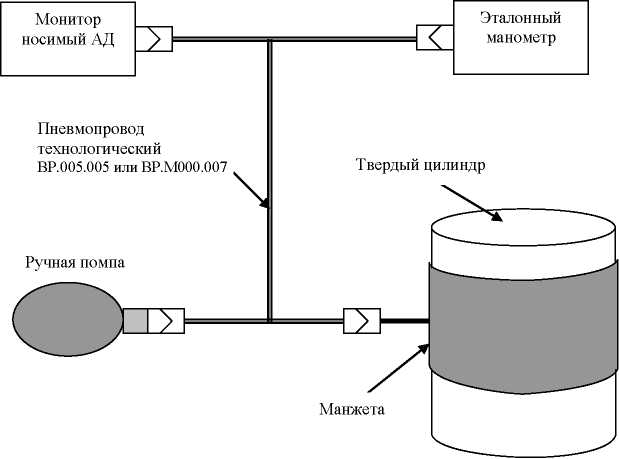

Выполните соединения между устройствами согласно схеме (см. Рисунок 4)

Рисунок 4

Произведите проверку достижения максимального давления в манжете в следующем порядке:

- Переведите монитор в режим проверки защитного устройства. Для этого нажимайте на кнопку START/STOP до появления на индикаторе числа 333.

- Создайте давление в манжете, равное 300 мм. рт. ст., контролируя его с помощью эталонного манометра.

Проверка считается успешной, если удалось достичь заданного давления.

В случае удержания давления 300 мм. рт. ст. в течение более 10 с давление сбрасывается и устанавливается защитная блокировка монитора. Для снятия защитной блокировки извлеките и снова установите элементы питания.

Произведите проверку предотвращения избыточного давления в манжете в следующем порядке:

- Переведите монитор в режим проверки защитного устройства. Для этого нажимайте на кнопку START/STOP до появления на индикаторе числа 333.

- Контролируя давление по эталонному манометру, ручной помпой попытайтесь создать давление в манжете 330 мм. рт. ст. (пересчет показаний эталонного манометра в мм рт. ст. производят согласно прилагающейся к нему документации).

Проверка считается успешной, если при достижения значения, не превышающего 330 мм. рт. ст., давление в манжете уменьшится до значения не более 15 мм рт. ст. за время не более 10 с.

При этом дальнейшее функционирование монитора может быть заблокировано (внешне это проявляется в том, что на индикаторе монитора ничего не отображается или отображаются случайные символы). Для снятия защитной блокировки извлеките и снова установите элементы питания.

6.2.4 Проверка функционирования пневмосистемы

Произведите запуск имитации измерения. Для этого нажимайте на кнопку START/STOP до появления на индикаторе числа 160. Контролируйте по эталонному манометру давление в манжете. Давление должно достичь величины в пределах 150..170 мм рт. ст., после чего начнется его ступенчатое уменьшение, в конце которого давление должно опуститься до величины менее 15 мм рт. ст. При этом монитор отобразит на встроенном индикаторе код ошибки:

- Если отображается код ошибки 94, пневмосистема монитора исправна.

- Если отображается код ошибки 58, 81, 82, 83 или 84, определите конкретную причину сбоя по таблице 6 Руководства по эксплуатации ВР.2005.000РЭ, попытайтесь устранить причину неисправности и повторите попытку измерения. Если повторная попытка будет неудачной, монитор считается неисправным и дальнейшей поверке не подлежит.

- При отображении иного кода ошибки монитор считается неисправным и дальнейшей поверке не подлежит.

6.2.5 Проверка чтения данных из монитора

Запустите программу BPLabWin, подключите монитор к кабелю связи с компьютером и произведете чтение данных из монитора, выбрав пункт меню «Чтение данных».

После завершения чтения данных перейдите на вкладку "Результаты измерений" окна исследования и убедитесь, что в таблице результатов измерений содержатся строки с теми же кодами ошибок, которые отображались на индикаторе монитора во время попыток измерений.

6.2.6 Проверка записи давления в манжете

Установив курсор на любую строку таблицы результатов измерений, у которой в поле “W” имеется пометка “X”, нажмите клавишу <F4> для перехода в окно просмотра сигналов и убедитесь, что наблюдается ступенчатый график изменения давления в манжете (см. Рисунок 5)

6.2.7 Завершение опробования

В случае выполнения условий опробования монитор готов к работе.

При отрицательных результатах опробования необходимо сдать монитор в ремонт.

6.3     Определение метрологических характеристик

6.3.1 Проверка средней скорости стравливания давления в компрессионной манжете

Данный пункт выполняется совместно с п.6.2.5 “Проверка записи давления в манжете”.

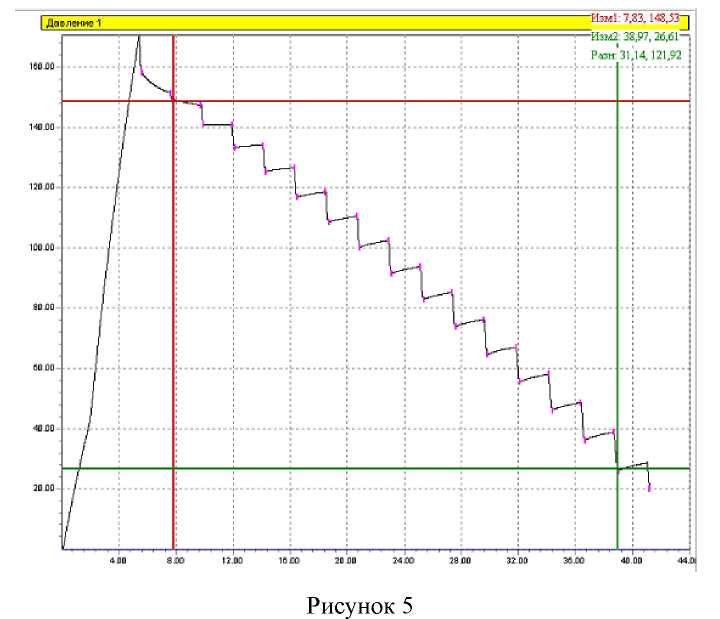

Скорость снижения давления оценивают графически по ступенчатому графику сигнала (см. Рисунок 5) с помощью режима измерителя согласно “Руководству пользователя ПО BPLab”.

Измеритель 1 выставите на начало второй ступеньки, Измеритель 2 на начало последней ступеньки. Разность координат отображается в правом верхнем углу области сигнала.

Вычислите скорость снижения давления по формуле:

V = др/(дг),

где ДР - разность координат по оси давления,

Дt - разность координат по оси времени.

Монитор считается выдержавшим испытание, если значение Vр находится в диапазоне от 2 до 5 мм рт. ст. /с

6.3.2       Определение диапазона и абсолютной погрешности измерения давления в компрессионной манжете

Переведите монитор в режим манометра. Для этого нажимайте на кнопку START/STOP до появления на индикаторе числа 222.

Ручной помпой повышайте давление в пневмосистеме монитора и соединенного с ним эталонного манометра.

Фиксируйте показания монитора Ризм и показания эталонного манометра Руст в шести точках диапазона: 20 70 120 170 220 270 мм рт. ст. Пересчет показаний эталонного манометра в мм рт. ст. производят согласно прилагающейся к нему документации.

Определите погрешность измерения по формуле:

ДР = max |Руст i - Р изм i|, где:

Руст i - показания эталонного манометра в точке i;

Р изм i - показания монитора в точке i.

Монитор считается выдержавшим испытание, если погрешность не превышает 3 мм рт.ст. Примечание: если во время измерения сбросилось давление, то следует перезапустить монитор в режиме манометра и завершить проведение измерений в тех точках, в которых не удалось провести измерения в предыдущий раз.

6.4     Восстановление клинического режима монитора

Восстановите клинический режим монитора, вызвав пункт меню «Уст. клинический режим» программы TEST005. После того, как программа выдаст сообщение '‘Операция завершена...”, показания часов в 24-часовом формате (без промежуточного отображения надписи "РРР") на индикаторе появятся автоматически. Это значит, что монитор готов к работе в клиническом режиме.

7 Оформление результатов поверки

В случае положительных результатов поверки в паспорт на монитор носимый АД ВР.2005.001ПС поверителем заносится запись "Поверен" с датой поверки и заверяется оттиском поверительного клейма, или выдается свидетельство о поверке.

В случае отрицательных результатов первичной поверки монитор носимый АД бракуется.

В случае отрицательных результатов периодической поверки применение монитора носимого АД запрещается, оттиск поверительного клейма и свидетельство аннулируются. Выписывается извещение о непригодности или делается соответствующая запись в эксплуатационной документации.

В зависимости от характера неисправности монитор носимый АД либо подвергается ремонту, по окончании которого проводится поверка, либо возвращается владельцу с выдачей извещения о непригодности монитора.

ВРЛ005.000.МП

Технический директор

ООО «Петр Телегин»

К.Ю. Ермаков

Комплекс поограммн о -а п п аратн ы й суто ч н о го м о н и то р и ро ван и я АД «БиПиЛаб» Методика поверки.                                                           11

СОГЛАСОВАНО

Комплекс программно-аппаратный суточного мониторирования АД «БиПиЛаб»

Дополнение

к методике поверки

ВР.2005.000 МП г. Москва

В действующую методику поверки в Таблицу 3 внести изменения

К.Ю. Ермаков

А.Н. Паньков

Е.В. Кулябина

Таблица 3

Вид проверки

Результат проверки

Определение номера версии (идентификационного номера) программного обеспечения

Для встроенного ПО монитора БиПиЛаб: ВР2005-01.03.00.2003,

ВР2005-01.04.00.2540

Для встроенного ПО монитора БиПиЛаб-М: ВР2007-01.03.00.2003,

ВР2007-01.04.00.2540,

ВР2008-02.01.01.2692.

Для ПО BPLabWin: 04.00.04.13341w,

05.00.03.13763w, 05.00.04.13879w, 05.01.02.14302w

Определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения

Для встроенного ПО монитора БиПиЛаб :

1 e44b6afO47b6459d24d51947ГО1 аЗЬ5, 4f0e010f3d54f8ac2898c69e604240e3.

Для встроенного ПО монитора БиПиЛаб-М: 61 c07bf642c6444be024b651 ебессЬаЬ,

5 8ab408dc5240cd4b08deea69al817d0, cf40d6e61 f7d7216806e5fafc59326ff.

Для ПО BPLabWin (стандартная редакция): 28c89959ad60fc6e097c2c2914c7301d, d646099c49049c8679a689bf9fd22120, 34ce28c 10866436086ffe492295a0al 9, 684a62ec6ed8edc9bd73f8dbbee2ddb.

Для ПО BPLabWin (расширенная редакция): cef60bb69ff328d5fbcl3fd90cc6e0el, e91703cdl2fddc7873047b5609e6c25b, 0c57912d9a085f76ca43521b94275068, 8e57869369c25edeea3352c3ebf463ee.
