Методика поверки «Измерители температуры жидких металлов SIDERTEMP-III» (Код не указан!)

директора по качеству ФГУП«ВНИИМС»

Н.В. Иванникова

2016 г.

МЕТОДИКА ПОВЕРКИ

г.Москва 2016 г.

1 Введение

Настоящая методика распространяется на измерители температуры жидких металлов SIDERTEMP-Ш (далее по тексту - приборы или измерители температуры), изготавливаемые фирмой «SIDERMES S.p.A.», Италия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1

Таблица 3.1

4 Требования безопасности

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ PM-016-200I;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации п реобразо вателей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации приборов и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха. °C                            2О±5;

• - относительная влажность окружающего воздуха, %, не более          80;

• - атмосферное давление, кПа                                     от 86 до 106,7;

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

• 5.2 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

• 6 Проведение поверки

6.1 Внешний осмотр

6.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.

6.2.0пробованне

• 6.2.1 В соответствии с руководством по эксплуатации подключают прибор к источнику питания и компаратору-калибратору КМЗООР (далее по тексту - компаратор) или калибратору многофункциональному и коммуникатору ВЕАМЕХ МС6 (-R) (далее по тексту • калибратор).

• 6.2.2 Генерируют с компаратора или калибратора значение ТЭДС в зависимости от типа НСХ по ГОСТ Р 8.558-2001 лежащего в диапазоне измерений прибора.

• 6.2.3  Наблюдают на дисплее прибора значение температуры генерируемого с калибратора или компаратора.

• 6.2.4 Прибор считается пригодным к дальнейшей поверке, если на его дисплее индицируется значение температуры.

6.3 Определение основной абсолютной noipeniHOCTii

• 6.3.1 При первичной и периодической поверке допускается проводить поверку в диапазоне измерений, согласованным с пользователем, но лежащим внутри диапазона измерений прибора. При этом делают соответствующую запись в паспорте (формуляре) и (или) в свидетельстве о поверке.

• 6.3.2 Определение основной абсолютной погрешности проводить по пяти точкам: 5±5, 25±5, 50±5, 75±5 и 95±5 % диапазона.

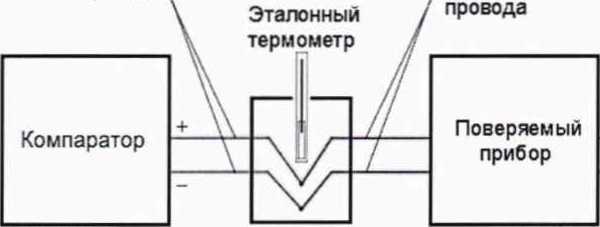

• 6.3.3 При поверке прибора с НСХ типов «К», «5» или «R», собирают схему согласно рисунку 1.

Медные провода

Удлиняющие (компенсационные)

Термостат

Рисунок 1

а) К клеммам поверяемого прибора подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать типу НСХ установленному на приборе. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к компаратору напряжений или калибратору.

• 6.3.4 При поверке прибора с НСХ типа «В» собирают схему согласно рисунку 2.



  Медные провода

  Компаратор	д	Поверяемый
  	А	прибор

  Рисунок 7

• 6.3.5 Генерируют с компаратора или калибратора значение ТЭДС в зависимости от типа НСХ по ГОСТ Р 8.558-2001 соответствующее первой контрольной точке.

• 6.3.6 Снимают показания с дисплея поверяемого прибора.

• 6.3.7 Обрабатывают полученные данные и рассчитывают основную абсолютную погрешность.

Основную абсолютную погрешность определяют по формуле 1:

Д = ±(/п-/э),        (1)

где: у _п - значение температуры индицируемое на дисплее поверяемого прибора, °C;

у _э - значение ТЭДС в температурном эквиваленте генерируемое с компаратора-калибратора КМ300Р или калибратора многофункционального и коммуникатору ВЕАМЕХ МС6 (-R), °C.

• 6.3.8 Повторяют операции по п.п. 6.3.5-6.3.7 для остальных контрольных точек.

• 6.3.9 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки.

Полученные значения основной абсолютно погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А.

8 Оформление результатов поверки

• 8.1 Приборы прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

• 8.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Младший научный сотрудник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП«ВНИИМС»

Начальник

научно-исследовательского отделения

МО термометрии и давления (НИО 207)

ФГУП «ВНИИМС»

Маркин

А.А. Игнатов

ПРИЛОЖЕНИЕ А

Диапазон измерений ТЭДС в температурном эквиваленте (в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:

• - для типа S:........................................ от плюс 500 до плюс

• - для типа R:..................................................................от плюс 500 до плюс

• - для типа В:.................................................................от плюс 500 до плюс

• - для типа К:.................................................................от плюс 500 до плюс

  Диапазон измерений ТЭДС (в зависимости от типа НСХ), мВ:

• - для типа S:...........................................................

• - для типа R:...........................................................

• - для типа В:..........................................................

• - для типа К:...........................................................

Пределы допускаемой абсолютной погрешности, °C:..............

Разрешающая способность, °C:.......................................

Напряжение питания, В:................................................

Габаритные размеры (Длина х Высота х Ширина), мм:.........

Масса, кг:..................................................................

Рабочие условия эксплуатации:

• - температура окружающей среды, °C:.......................................от плюс 5 до плюс 40;

• - относительная влажность, %, не более:.............................................................95
