Методика поверки «МИЛЛИВОЛЬТМЕТР ВЗ-ЗЗ» (МП 2.710. 027)

МИЛЛИВОЛЬТМЕТР ВЗ-ЗЗ

МЕТОДИКА ПОВЕРКИ

2.710.027

Примечание; Напряжение на входе прибора не должно превышать значения включенного предела измерения.

7о УКАЗАНИЯ ПО ПОВЕРКЕ

• 7.1. Прибор поверяется не реже одного раза в год и после ремонта в соответствии с ГОСТ 8.118-74 по указаниям настоящего раздела.

• 7.2. При проведении поверки должны выполняться следующие операции:

а) внешний осмотр и опробование (п.7.6.1);

б) определение уровня собственных шумов (д.7.6.2);

в) определение погрешности и изменения показаний в рабочих областях частот (п.7.6.3).

7_Ь3. При проведении поверки должны применяться образцовые и вспомогательные средства поверки с техническими характеристиками, указанными в табл. 4, 4а. Средства поверки должны быть аттестованы в установленном порядке.

Образцовые средства поверки.

Таблица- 4

г

Вспомогательные средства поверки

Затухание 2_В3,4 гармонических составляюпщх не

Фильтр спец.,

см.приложе-

j ние 6

менее 14дБ на октаву

Допускается использование других средств поверки, обеспечивающих необходимую точность измерений,

• 7.4. Определение погрешности прибора проводится в нормалв-нн? условиях (см. табл, X)

• 7.5. Перед проведением поверки должны быть выполнены следую-вше подготовят ельные работы:

а) установлен корректором указатель поверяемого приборе на отметку механического нуля:

б) прибор я средства поверки установлены в рабочее положенке и прогреты при номинальном напряжении литания;

в) аппаратура, используемая .иля позерки прибери, в зависи

мости от частоты и уровня напряжения соединена до одной из структурных схем, приведенных на рис, 3     6 о учетом требований

рис. 7, Вдоб.~ резистор М.'ПЧ:,2Ь(0.5}-»1\Т Огл _г 1и $

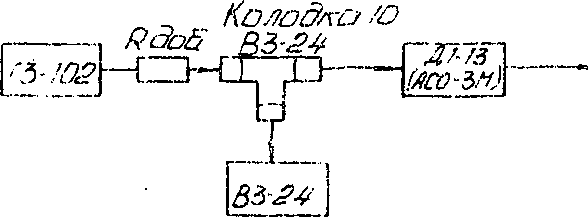

Рис_вЗ_в Структурная схема соединения аппаратуры при поверке на частотах 20,55 Гц, I,

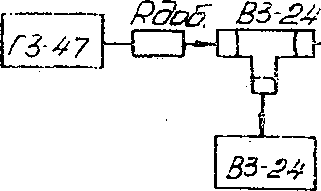

Рио.4. Структурная схема соединения аппаратуры при поверке на частоте 10 Гц_о

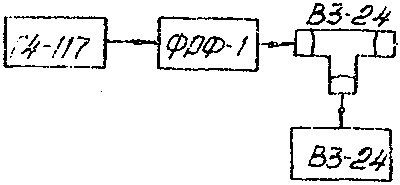

Рис.5_в Структурная схема соединения аппаратуры при поверке на частотах 100,200,500 кГц, I МГц»

Zt?

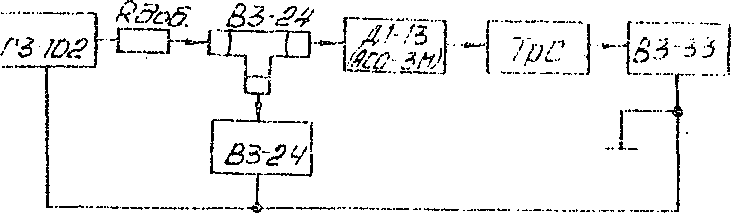

Гио.6* Структурная схема соединения аппаратуру при

поверке прибора с симметрирующим трансформато^о'.б.

\8&wd

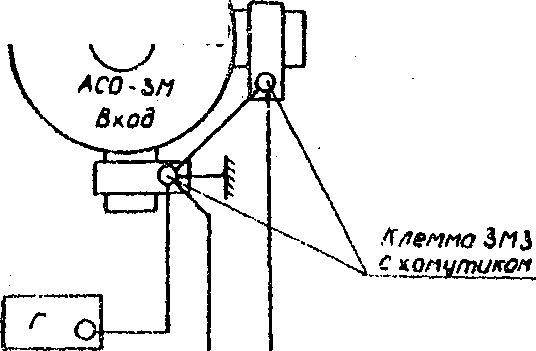

« 7.. Схема             тсшмгл задних:

аппарату}-н :фи (ювгро «1» йб"4-а

Дла исилнчмгич наводок or з^з*'.лгп.-‘нии ^,::--:^н-.тв гпл.орп:’ ла язмерм'ия неибхо’!.июо саммит-. wiew. -^rw< па?о?;'^т?-ЛиЙ С?ГЛ=и.НО рШ’:, 7.

• 7.6. Проведение поверки.

• 7.6.Х. При проведении внешнего осмотра и опробования прибора привернется:

а) отсутствие.механических повреждений и неисправностей органов управления и присоединения или других внешних дефектов, влияющих на работу прибора;

б) свободное перемещение (отсутствие залипания) указателя прибора при подаче на его вход измеряемого напряжения.

Неисправные приборы бракуют и направляют в ремонт.

• 7.6.2. Уровень собственных шумов милливольтметра (п.2.8.) определяется отсчетом его значения по верхней шкале на поддиапазоне с пределом измерения 0,3 мВ в течение I мин.

• 7.6.3. Метод определения погрешности заключается в сравнении показаний поверяемого и образцового приборов на конечной отметке шкалы поверяемого прибора на пределах и частотах, указанных в табл. 5, до структурным схемам, приведенным на рис.3...6, с учетом указаний рис. 7.

Таблица 5

При этом уровень входного напряжения аттенюатора для пределов, кратных I, равен IB; для пределов, кратных 3, равен 0,9486В. Зависимость устанавливаемой отметки шкалы аттенюатора от предала

измерения поверяемого прибора приведена в табл. 6.

Таблица 6

При определении основной погрешности измерения проводятся

дважды - при возрастающих и убывающих значениях напряжения»

• 7.6.4. Определение погрешности на каждой числовой отметке шкал основных поддиапазонов пределами измерения 10; 30 мВ проводится на частоте градуировки I кГц по структурной схеме рис. 3. Зависимость уровня входного напряжения аттенюатора от установи ива емой числовой отметки шкалы предела 30 мВ милливольтметра приведена в табл. 7.

Таблица 7

На остальных пределах и частотах, приведенных в табл. 5,

погрешность рекомендуется определять на отметках, соответствующих числовым отметкам шкал основных пределов, на которых были определены наибольшие положительные и отрицательные погрешности (или наибольшая и наименьшая погрешности, если все погрешности одного знака).

• 7.6.5. При определении погрешности на частоте 10 Гц на пределах 0,3 мВ - IB необходимо провести пересчет погрешности, определенной при измерениях, из-за возможного наличия гармонических составляющих в измеряемом напряжении по формуле (3).

= 37 ~    * Уг           О)

где у - погрешность на частоте 10 Гц,$;

^7 - погрешность на частоте 10 Гц, определенная при измерениях,

У - погрешность на частоте 20 Гц, определенная при измерениях с генератором ГЗ-47 по схеме рис.4,%;

- погрешность на частоте 20 Гц, определенная при измерениях по схеме рис.З,^.

• 7.6.6. Погрешность милливольтметра на пределах 3-300В определяется расчета дая каждой частоты измерения до формуле (4),

<£>.; очи* с by rf ръ Зу »а Ы'ДГГН Li'-jfccjpKH     Цр&Д&Ла& ЙЗМОр’сНай 1 Hii ** I £>*

У В 4мЬ f У1В - JImB ,   (4)

где у £ - погрешность на а^здпле одного из /юддишгазинои \/ » ‘ 'мВ “* ^uorP^emilGi‘^ri‘^ь пределе одного из ’ пцздшпазоцов;';.’ ’/ ,

J численно равном пределу одного из поддиапазонов V > %

• - погрешность на пределе

  измерения IB, измерения 1мВ, %*

• - погрешность не пределе

Иэдадешие показаний н рабочих об/хаотдх частот онреце-

лиотсв как разница между погрешностью на частотах» указанных в таге/* 5 (кроме частоты градуировка) и основной но греши остью дитя ка&а/л-и поддиапазона показаний (предана измерения) *

7,Ь_в Обработка и оформление результатов поверки проводится согласно требований раздал о в 6₈ ? ГОСТ 8Д1В-74* Давила и поверка мигут быть оведемм в таблицу_с приведенную в приложении 7*
