Государственная система обеспечения единства измерений

Система автоматического контроля промышленных выбросов на источниках КАСХ-1,2, КТО-600 ООО «Криогаз - Высоцк»

Методика поверки

МП- 242-2416-2021

И.о.

руководителя научно-исследовательского отдела Государственных эталонов в области Г"с~

А.В.Колобова

К.А. Заречнов

Инженер 2-ой категории

г. Санкт-Петербург 2021 г.

Общие положения

Настоящая методика поверки распространяется на систему автоматического контроля промышленных выбросов на источниках КАСХ-1,2, КТО-600 ООО «Криогаз - Высоцк» (далее — АСКПВ или система) и устанавливает методы и средства ее первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Данное средство измерений прослеживается к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019; государственному первичному эталону единицы температуры ГПЭ-П; государственному первичному эталону единицы давления ГЭТ 101-2011; государственному первичному эталону единиц дисперсных параметров аэрозолей, взвесей и порошкообразных материалов; государственному первичному специальному эталону единицы скорости воздушного потока ГЭТ 150-2012.

Реализация методики поверки происходит путем прямого измерения поверяемым СИ величины, воспроизводимой стандартным образцом.

Последовательность проведения поверки:

  • 1. Определение метрологических характеристик (далее - MX) газоаналитических каналов системы и канала измерений паров воды в целом на объекте (по ГСО-ПГС и реальной среде).

  • 2. Определение MX измерительного канала (далее - ИК) твердых (взвешенных) частиц комплекса в лабораторных условиях и/или на объекте.

При проведении поверки ИК на объекте в соответствии с Приложением Д устанавливается поправочный коэффициент, соответствующий параметрам реальной газодисперсной среды.

  • 3. Определение MX каналов параметров газового потока системы:

  • - средства измерений давления, температуры, расхода (допускается определить MX каналов газового потока по действующим на момент поверки системы свидетельствам о поверки) - в лабораторных условиях.

  • - канал передачи информации - на объекте.

Первичная поверка системы проводится после ее опытной эксплуатации на объекте в течение не менее месяца.

Допускается проведение периодической поверки в сокращенном объеме (для применяемых поддиапазонов, измерительных каналов или автономных блоков) с обязательной передачей информации об объеме проведенной поверки в Федеральный информационный фонд по обеспечению единства измерений.

При замене отдельных автономных измерительных блоков на аналогичные, входящих в состав системы, проводится ее первичная поверка для тех измерительных каналов, в которых проведена замена блоков.

1 Перечень операций поверки средства измерений
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

2.1 Проверка общего функционирования

6.2.1

Да

Да

2.2 Подтверждение соответствия программного обеспечения

6.2.2

Да

Да

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции

при первичной поверке

при периодической поверке

2.3 Проверка герметичности пробоотборного зонда с обогреваемой линией

6.2.3

Да

Да

3 Определение метрологических характеристик

6.3

3.1        Определение        погрешности

газоаналитических каналов (с использованием ГСО-ПГС)

6.3.1

Да

Да

3.2 Определение погрешности газоаналитических каналов и канала паров воды на объекте (на реальной среде)

6.3.2

Да

Да

3.3 Определение погрешности канала твердых (взвешенных)     частиц     (веществ)     с

использованием:

  • - тестового аэрозоля

  • - светофильтров

  • 6.3.3.1

  • 6.3.3.2

Да

Да

Нет

Да

3.4 Определение погрешности каналов температуры, давления и скорости

6.3.4

Да

Да

  • 1.2 Если при проведении той или иной операции поверки системы получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Место и условия проведения поверки приведены в таблице А.1 (приложение А).

2 Метрологические и технические требования к средствам поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

Номер

пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки

4,6

Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления Testo 622 (регистрационный номер 53505-13): диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности ±0,5 °C; диапазон измерений относительной влажности от 30 % до 80 %, пределы допускаемой абсолютной погрешности ±3 %; диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,5 кПа.

6.3.1

Стандартные образцы состава - газовые смеси (ГСО-ПГС) в баллонах под давлением, приведенные в таблице Б. 1, Б.2 Приложения Б

Ротаметр РМ-А-0,063 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Номер

пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки

6.3.2

Комплекс переносной измерительный КПИ для определения MX газоаналитических ИК автоматических информационно-измерительных систем (АИС) на объекте на реальных средах (регистрационный номер 69364-17)

или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-276-17 «Методика измерений массовой концентрации диоксида серы и окислов азота в промышленных выбросах», регистрационный номер ФР. 1.31.2017.27953 от 01.11.2017 г. (спектрофотометр серии UV модель UV-1800, регистрационный номер 19387-08).

6.3.2

Генератор влажного газа эталонный «Родник-4М» (регистрационный номер 48286-11) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-277-17. Методика измерений массовой концентрации паров воды в промышленных выбросах» регистрационный номер ФР. 1.31.2018.30255 (весы лабораторные электронные с пределами допускаемой абсолютной погрешности ± 15 мг в диапазоне взвешивания от 0,2 до 600 г, например, МЛ-06-1 (регистрационный номер 60183-15), расходомер-счётчик газа РГТ модели РГТ-6 (регистрационный номер 51713-12).

6.3.4

Рабочие эталоны единицы скорости воздушного потока в соответствии с Государственной поверочной схемой, утвержденной Приказом Госстандарта от 25.11.2019 г. №2815.

6.3.4

Калибратор давления портативный Метран 502-ПКД-10П (регистрационный номер 26014-08).

6.3.4

Термостат жидкостный серии «ТЕРМОТЕСТ» (регистрационный номер 39300-08); Термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (регистрационный номер 19736-11).

6.3.3

Рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Система генерации аэрозольных частиц в составе генератора аэрозоля и камеры аэрозольной.

6.3.3

Средства измерений в соответствии с ГОСТ Р ИСО 9096-2006 Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом

6.3.4

Калибратор электрических сигналов СА71 (регистрационный номер 53468-13).

6.3.1

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

  • 2.2 Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

  • 2.3 Все средства измерений должны иметь действующие свидетельства о поверке, газовые смеси и ПНГ в баллонах под давлением - действующие паспорта.

3 Требования по обеспечению безопасности проведения поверки
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны не должны превышать значений, приведенных в ГОСТ 12.1.005-88.

  • 3.3 При работе с системой необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», утверждённые приказом Минэнерго РФ № 6 от13.01.2003.

  • 3.4 Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности.

  • 3.5 Не допускается сбрасывать ГСО-ПГС в атмосферу рабочих помещений.

  • 3.6 К поверке допускаются лица, изучившие эксплуатационную документацию на систему и прошедшие необходимый инструктаж.

4 Требования к условиям проведения поверки

При проведении поверки следует соблюдать следующие условия:

  • - температура окружающей среды, °C в соответствии с таблицей А. 1 (приложение А);

  • - атмосферное давление, кПа                                          от 84,0 до 106,7;

  • - относительная влажность воздуха, %,                                    не более 95.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

    • 5.1.1 Подготавливают систему к работе в соответствии с требованиями его эксплуатационной документации.

    • 5.1.2 Подготавливают к работе средства поверки, указанные в таблице 2, в соответствии с требованиями их эксплуатационной документации.

    • 5.1.3 Проверяют наличие паспортов и сроки годности ГСО-ПГС.

    • 5.1.4 Баллоны с ГСО-ПГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч.

    • 5.1.5 Включают приточно-вытяжную вентиляцию.

    • 5.1.6 При проведении поверки с использованием ГСО-ПГС (п.6.3.1.1) руководствуются схемами подключения указанными в приложении В, рисунок В 1, В 2.

Расход ГСО-ПГС должен быть на 10 - 20 % выше расхода, потребляемого анализаторами X-STREAM и СТ5100. Контроль расхода на сбросе осуществляют при помощи ротаметра.

  • 5.1.7 При проведении поверки на реальной среде с использованием пробы газовых выбросов выполняют одну из следующих операций:

а)     проводят отбор пробы в сосуд с поглотительным раствором в соответствии с МИ «М-МВИ-276-17 и в аккредитованной лаборатории измеряют в ней содержание компонентов: NO(в пересчете на NO2) и SO2 в соответствии с МИ «М-МВИ-276-17».

Примечание:

  • 1.     Допускается предоставление пробы предприятием-владельцем СИ с актом отбора.

  • 2.     Допускается применение других стандартизованных методов, оформленных в виде ГОСТ или аттестованных МИ и обеспечивающих измерение с точностью не хуже указанной в МИ «М-МВИ-276-17».

б)     устанавливают поверочный комплекс КПИ (далее - КПИ) в условиях размещения поверяемой системы, в состав которой входит газоанализатор; зонд КПИ вставляют в технологическое отверстие дымовой трубы рядом с зондом поверяемой системы, подключают к зонду трубопровод и проводят т их нагрев до требуемой температуры (температуры зонда поверяемой системы) в соответствии с РЭ на КПИ. Продувают зонд и трубопровод КПИ после их нагрева 10-ти кратным объемом анализируемого газа, после чего проводят измерения.

Примечание:

Допускается подключение зонда КПИ к тройнику, установленному на обогреваемом трубопроводе поверяемой системы (перед подачей анализируемого газа на вход газоанализатора).

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре системы, в т.н. проботборного зонда и обогреваемой линией, должно быть установлено отсутствие внешних повреждений и загрязнений, влияющих на работоспособность.

    • 6.1.2 Комплектность и маркировка должны соответствовать указанным в Руководстве по эксплуатации.

6 13 Для средств измерений (СИ) должны быть установлены:

  • - исправность органов управления, настройки и коррекции;

  • - четкость всех надписей на лицевых панелях СИ;

  • - четкость и контрастность цифровых дисплеев СИ.

  • 6.1.4 Для пробоотборного зонда с обогреваемой линией должно быть установлено соответствие температуры, указанной в паспорте, температуре точки росы для конкретного объекта с учетом запаса 15 °C.

  • 6.1.5 Система считается выдержавшей внешний осмотр удовлетворительно, если она соответствует всем перечисленным выше требованиям.

6.2 Опробование
  • 6.2.1 Проверка общего функционирования

Проверку общего функционирования средств измерений и устройств в составе системы проводят в процессе тестирования при их запуске в соответствии с РЭ на приборы.

Результаты проверки считают положительными, если:

-отсутствует информация об отказах элементов, входящих в состав системы;

-на дисплее датчиков ИК индицируется текущая информация об измеряемых параметрах;

-на мнемосхеме верхнего уровня системы для всех ИК поверяемой системы индицируется текущая информация об измеряемых параметрах.

  • 6.2.2 Подтверждение соответствия программного обеспечения

    • 6.2.2.1 Программное обеспечение (ПО) систем состоит из двух уровней:

  • -  уровень встроенного ПО технических средств системы (анализатора, расходомера, пылемера);

  • -  уровень прикладного ПО «ASKPV» нижнего уровня Delta V;

  • 6.2.2.2  Встроенное ПО технических средств системы специально разработано изготовителями соответствующих технических средств и обеспечивает передачу измерительной информации в контроллер системы.

  • 6.2.2.3 Прикладное ПО «ASKPV» нижнего уровня Delta V производит:

  • - прием и обработку цифровых сигналов от газоанализаторов, расходомеров, пылемеров и преобразователя WAGO;

  • - расчет массовых выбросов загрязняющих веществ в атмосферу;

  • 6.2.2.4 Прикладное ПО «ASKPV» нижнего уровня Delta V обеспечивающее расчет выбросов являются метрологически значимыми. Влияние прикладного ПО «ASKPV» нижнего уровня Delta V учтено при нормировании метрологических характеристик измерительных каналов системы

  • 6.2.2.5 Операция «Подтверждение соответствия программного обеспечения» состоит из определения идентификационных данных (контрольной суммы и идентификационного наименования ПО) прикладного ПО «ASKPV» нижнего уровня Delta V.

  • 6.2.2.6 Алгоритм определения идентификационных данных прикладного ПО «ASKPV» нижнего уровня Delta V изложен в «Описание прикладного программного обеспечения «ASKPV».

  • 6.2.2.7 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений.

  • 6.2.3 Проверка герметичности пробоотборного зонда с обогреваемой линией.

Проверка осуществляется подачей ПГС № 1 - ПНГ (азот газообразный в баллоне под давлением по ГОСТ 9293-74) и ПГС №2 (O2/N2) (таблица Б. 1, Б.2 приложения Б) на вход системы, имеющего канал измерений кислорода, через устройство отбора и подготовки пробы, в порт калибровки зонда (перед фильтром).

Предварительно подают указанные выше ПГС непосредственно на вход анализаторов СТ5100 и X-STREAM.

Подачу ПГС проводят в соответствии с пунктом 5.1.6.

Результаты считаются положительными, если изменение показаний по каналу измерений кислорода не превышает:

0,2 % об. (при подаче ПГС № 1 и № 2 в диапазоне измерений от 0 до 5 % об.) и/или

10 % отн. (при подаче ПГС № 3 во в диапазоне измерений св. 5 до 25 % об.).

6.3 Определение метрологических характеристик

6.3.1 Определение основной погрешности газоаналитических каналов (с использованием ГСО-ПГС).

Определение погрешности проводят при поочередной подаче ПГС на вход пробоотборного зонда в последовательности: №№ 1-2-3-2-1-3 и считывании показаний с дисплея анализаторов СТ5100 и X-STREAM, и мнемосхемы верхнего уровня системы.

Подачу ПГС проводят в соответствии с пунктом 5.1.6. Номинальные значения содержания измеряемых компонентов в ПГС приведены в таблице Б.1, Б.2 приложения Б.

Значения основной приведенной погрешности (у в %) для диапазонов, приведенных в таблице, Г.1 Приложения Г), рассчитывают для каждой ГСО-ПГС по формуле:

100

(1-1)

где:

G - показания монитора ПК системы при подаче i-ой ПГС, мг/м3 (% об.);

Сд - действительное значение массовой концентрации (объемной доли) определяемого компонента в ПГС, мг/м3 (% об.);

Ск - верхний предел диапазона измерений, мг/м3 (% об.);

Значения основной относительной погрешности (5 в %) для диапазонов, приведенных в таблице Г.1 приложения Г, рассчитывают для каждой ГСО-ПГС по формуле:

С -С

^ = ^-Ь-юо

(1-2)

Результаты определения считают положительными, если основная приведенная (относительная) погрешность не превышает значения, приведенных в таблице Г.1, Г.2 Приложения Г.

6.3.2 Определение погрешности газоаналитических каналов и канала паров воды на объекте (на реальной среде)

  • 6.3.2.1 Определение погрешности газоаналитических каналов (в комплекте с пробоотборным зондом с обогреваемой линией на объекте с использованием реальной среды (проба газовых выбросов), в которой измерение содержания компонентов проводится с отбором пробы в поглотительный сосуд в соответствии с методики измерений МИ М-МВИ-276-17 либо с использованием комплекса КПИ.

Примечание:

Допускается применение других СИ или стандартизованных методов, оформленных в виде ГОСТ или аттестованных МИ и обеспечивающих измерение с требуемой точностью.

Определение проводят для каналов измерений NO, NO2 и SOz на пробе анализируемого газового выброса, подготовленной в соответствии с указаниями п.5.1.7.

Число измерений - в соответствии с МИ или в течение 20 мин каждые 5 мин для КПИ.

Одновременно проводят отсчет показаний по дисплею газоанализатора и монитора ПК системы.

Значения приведенной (относительной) погрешности для диапазонов измерений, в которых нормированы пределы допускаемой приведенной (относительной) погрешности (таблица Г. 1, Г.2 Приложения Г), рассчитывают по формулам 1.1 и 1.2, где Сд - результат измерения, полученный по МИ в аккредитованной лаборатории или показания дисплея КПИ, мг/м3.

  • 6.3.2.2 Определение погрешности канала паров воды проводится на объекте с использованием реальной среды (проба газовых выбросов), в которой объемную долю паров воды измеряют в соответствии с МИ «М-МВИ-277-17».

Значения приведенной (относительной) погрешности для диапазонов измерений паров воды, в которых нормированы пределы допускаемой приведенной (относительной) погрешности (Таблица Г.2 Приложения Г), рассчитывают по формулам 1.1 и 1.2, где Сд - результат измерения массовой концентрации (объемной доли, %), полученный по МИ в аккредитованной лаборатории.

Результаты определения считают положительными, если полученные значения погрешности не превышают значений, приведенных таблице Г.2 приложения Г.

  • 6.3.3 Определение погрешности канала твердых (взвешенных) частиц.

  • 6.3.3.1 Определение погрешности канала твердых (взвешенных) частиц с использованием тестового аэрозоля:

Подключить измерительный блок анализатора пыли из состава поверяемого комплекса к камере аэрозольной согласно рекомендациям по монтажу, приведённым в его ЭД.

Подключить анализатор пыли (пробоотборное устройство) из состава рабочего эталона к камере аэрозольной.

Перевести систему генерации аэрозольных частиц в режим создания тестового аэрозоля.

Установить на генераторе скорость подачи тестового аэрозоля, обеспечивающую значение (50±10) % диапазона измерений массовой концентрации пыли анализатора из состава поверяемого комплекса. Контроль массовой концентрации осуществлять с помощью рабочего эталона. В соответствии с ЭД на анализатор из состава поверяемого комплекса выполнить установку градуировочного коэффициента. Продуть камеру аэрозольную чистым воздухом после окончания измерений.

Произвести анализатором из состава поверяемого комплекса и рабочим эталоном измерение массовой концентрации пыли в камере аэрозольной, последовательно устанавливая на генераторе скорость подачи тестового аэрозоля, обеспечивающую следующие значения диапазона измерений массовой концентрации пыли анализатора из состава поверяемого комплекса: (10±5), (50±5), (90±5) %.

Записать в протокол поверки, полученные по результатам измерений значения.

Относительную погрешность измерений массовой концентрации пыли 6С, %, для всех полученных значений вычислить соответственно по формуле (1.3):

См —Cd

5с = -сГ-100

(1.3)

где:

  • -  Cu, мг/м3, мг/м3 - измеренное значение массовой концентрации пыли, полученное анализатором из состава поверяемого комплекса;

  • -  Сд, мг/м3 - действительное значение массовой концентрации пыли, полученное на рабочем эталоне;

Относительная погрешность не должна превышать значения указанного в таблице Г.З Приложения Г.

  • 6.3.3.2 Определение погрешности канала твердых (взвешенных) частиц с использованием комплекта светофильтров:

Согласно ЭД подготовить анализатор из состава поверяемого комплекса для проведения измерений спектрального коэффициента направленного пропускания.

Произвести анализатором измерение спектрального коэффициента направленного пропускания для всех светофильтров из комплекта.

Записать в протокол поверки полученные по результатам измерений значения, где:

ти , % - измеренное значение спектрального коэффициента направленного пропускания, полученное поверяемым анализатором;

  • -  Тд, % - действительное значение спектрального коэффициента направленного пропускания, приведённое в паспорте (свидетельстве о поверке, сертификате калибровки) на комплект светофильтров.

Относительную погрешность измерений спектрального коэффициента направленного пропускания &т, %, для всех полученных значений вычислить по формуле:

<5т = ^-1°°,            (1.4)

Относительная погрешность не должна превышать ±5 %.

  • 6.3.4 Определение погрешности каналов температуры, давления и скорости

Определение погрешности каналов температуры, давления и скорости проводят поэлементным методом.

Поэлементная поверка проводится при наличии на первичные измерительные преобразователи, входящих в состав указанных каналов, действующих свидетельств о поверке.

Поэлементный метод заключается в определении погрешности каналов параметров газового потока - температуры, давления, скорости (объемного расхода), имеющим в своем составе первичный измерительный преобразователь (ПИП) с аналоговым выходным сигналом в следующем порядке:

  • - определение погрешности ПИП;

  • - определение погрешности канала передачи информации.

а) Определение основной погрешности первичных преобразователей (датчиков).

Определение основной погрешности первичных преобразователей (датчиков) выполняется в лабораторных условиях после их демонтажа в соответствии с утвержденными методиками поверки.

Определяют основную погрешность ПИП на основании результатов поверки ПИП (по свидетельству о поверке и, при наличии, протоколу поверки).

Результаты определения считаются удовлетворительными, если полученные значения основной погрешности датчиков не превышают значений, приведенных в описании типа на соответствующие датчики.

б) Определение погрешности канала передачи информации (ИВК).

Определение погрешности канала передачи информации (ИВК) проводят на месте их установки.

Входными сигналами ИВК комплекса являются унифицированные токовые сигналы стандартных преобразователей объемного расхода, давления, температуры в диапазоне от 4 до 20 мА.

На вход ИВК подают унифицированный токовый сигнал в диапазоне от 4 до 20 мА от источника постоянного тока (калибратор электрических сигналов). При поверке ИВК выполняют по одному измерению в каждой выбранной точке поверки.

Значения выходных величин выводят на экран монитора ПК системы.

в) Определение погрешности канала передачи информации (ИВК) проводят в следующей последовательности:

Отключают первичные преобразователи и подключают средства поверки к соответствующим каналам, включая линии связи.

С помощью калибратора устанавливают на входе канала ввода аналогового сигнала электрические сигналы (от 4 до 20 мА), соответствующие значениям измеряемого параметра. Задают не менее пяти значений измеряемого параметра, равномерно распределенных в пределах диапазона измерений (например, 0; 25; 50; 75 и 100 %) и через 10 секунд считывают значение параметра с экрана ПК системы с ПО.

Значение измеряемой величины (Ад), соответствующее заданному значению силы постоянного тока 13 , мА, рассчитывают по формуле:

Ад=АГ-(Л-4)+|Ло|           (1.5)

где I, - показания калибратора в каждой точке проверки, мА;

Ао- нижнее значение диапазона измерений (в единицах измеряемой величины);

К - коэффициент преобразования, рассчитываемый по формуле, единица измеряемой величины, мА.

4,-4 K=TZTL-          (1-0

1 в 1 н

где 4, 4 - верхнее и нижнее значение диапазона измерений, соответственно, в единицах измеряемой величины.

4, 4 - верхнее и нижнее значение диапазона измерений аналогового выхода,

соответственно, мА.

г) Расчет погрешности канала передачи информации

Значение приведенной погрешности канала передачи информации в % в % рассчитывают для

каждой точки проверки по формуле:

•100

где 4- измеренное системой значение определяемого параметра (по монитору компьютера с ПО), в единицах измеряемой величины;

4, 4- верхнее и нижнее значение диапазона измерений, соответственно, в единицах измеряемой величины.

Значение относительной погрешности канала передачи информации в (8п в %) рассчитывают для каждой точки проверки по формуле:

5, =4^-100                 (1.8)

Л

где Д- измеренное системой значение определяемого параметра (по монитору компьютера с ПО), в единицах измеряемой величины;

Д- действительное значение определяемого параметра, рассчитанное по формуле

1.5 в единицах измеряемой величины.

Результаты определения считают положительными, если полученные значения погрешности канала передачи информации не превышают 0,2 долей от пределов допускаемой погрешности канала измерений каждого параметра.

7 Подтверждение соответствия средства измерений метрологическим требованиям
  • 7.1 Результаты определения погрешности измерительных каналов системы считают положительными, если определенные значения не превышают значений, указанных в Приложении Г.

8 Оформление результатов поверки
  • 8.1 При проведении поверки составляется протокол результатов измерений, в котором указывается информация о соответствии системы предъявляемым к ней требованиям. Форма протокола поверки приведена в Приложении Е.

  • 8.2 Система, удовлетворяющая требованиям методики поверки, признаются годной к применению.

  • 8.3 При отрицательных результатах поверки применение системы запрещается и выдается извещение о непригодности.

  • 8.4 Сведения о результатах поверки средства измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 8.5 При замене отдельных автономных блоков на аналогичные, входящих в состав системы, проводится ее первичная поверка для тех измерительных каналов, в которых проведена замена блоков. Сведения о результатах первичной поверки системы (только для замененных блоков) передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 8.6 Знак поверки наносится в паспорт на средство измерений.

Приложение А

(обязательное)

Таблица А.1 - Условия определения MX измерительных газоаналитических каналов и паров воды в комплекте с пробоотборным зондом и обогреваемой линией

Наименование измерительного канала

Условия

Место проведения поверки

Температура окружающей среды, °C

Газовые каналы

Поверка с использованием

ГСО1

В лабораторных условиях

от +15 до +25

Периодическая поверка с использованием реальной среды, без демонтажа

На объекте

от +5 до +30

Канал измерений паров воды

Поверка в составе АИС с использованием реальной среды, без демонтажа

На объекте

от +5 до +30

Канал        твердых

(взвешенных) частиц

Первичная поверка с использованием тестового аэрозоля

Первичная и периодическая поверка с использованием светофильтров

В лабораторных условиях

На объекте

от +15 до +25

от +5 до +40

Канал      измерений

параметров

(температура, давление, скорость      газового

потока

Поверка   в   первичных

преобразователей (датчиков) (с демонтажом)

В лабораторных условиях

от +15 до +25

Проверка каналов передачи информации, без демонтажа

На объекте

от +5 до +30

О Допускается проведение поверки на объекте при условии выполнения требований раздела 4 МП.

Приложение Б

(обязательное)

Таблица Б.1 Перечень и метрологические характеристики ГСО-ПГС, используемых при поверке газоаналитических каналов аналитической части КТО - 600.

Определяе мый компонент

Диапазон измерений массовой концентрации (объемной доли), мг/м(%)

Номинальное значение массовой концентрации определяемого компонента в ГСО-ПГС, мг/м3, пределы допускаемого отклонения, мг/м3

Источник получения ГС2) (Номер ГСО)

ПГС№1

ПГС №2

ПГС №3

СО

от 0 до 300

ПНГ1

50 ± 10

270 ± 30

10547-2014

NO

от 0 до 300

ПНГ

50 ± 10

270 ± 30

10547-2014

NO2

от 0 до 300

ПНГ

50 ±10

270 ± 30

10547-2014

SO2

от 0 до 600

ПНГ

70 ±10

540 ± 60

10538-2014

НС1

от 0 до 150

ПНГ

20 ± 10

130 ± 20

10547-2014

О2

от 0 до 15 % об.

ПНГ

4±1

13 ±2

10532-2014

п ПНГ - поверочный нулевой газ -азот газообразный особой чистоты 1й сорт по ГОСТ 9293-74

2) Допускается использование стандартных образцов состава газовых смесей (ГСО-ПГС), в т.ч. многокомпонентных, не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС в таблице;

  • - точностные характеристики должны быть не хуже, чем у приведенных в таблице ГСО.

Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений

Таблица Б.2 Перечень и метрологические характеристики ГСО-ПГС, используемых при поверке газоаналитических каналов аналитической части КАСХ - 1, КАСХ - 2.

Определяе мый компонент

Диапазон измерений массовой концентрации (объемной доли), мг/м(%)

Номинальное значение массовой концентрации определяемого компонента в ГСО-ПГС, пределы допускаемого отклонения

Источник получения ГС2) (Номер ГСО)

ПГС№1

ПГС №2

ПГС №3

СО

от 0 до 1200

ПНГ

100 ± 20

1100 ± 100

10547-2014

NO

от 0 до 650

ПНГ

70 ±10

600 ± 60

10547-2014

NO2

от 0 до 1 000

ПНГ

80 ±20

900 ± 100

10547-2014

О2

от 0 до 25 % об.

ПНГ

4±1

22 ±3

10532-2014

п ПНГ - поверочный нулевой газ -азот газообразный особой чистоты 1й сорт по ГОСТ 9293-74

21 Допускается использование стандартных образцов состава газовых смесей (ГС), в т.ч. многокомпонентных не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС в таблице;

  • - точностные характеристики должны быть не хуже, чем у приведенных в таблице ГСО.

Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений

14

Приложение В

(рекомендуемое)

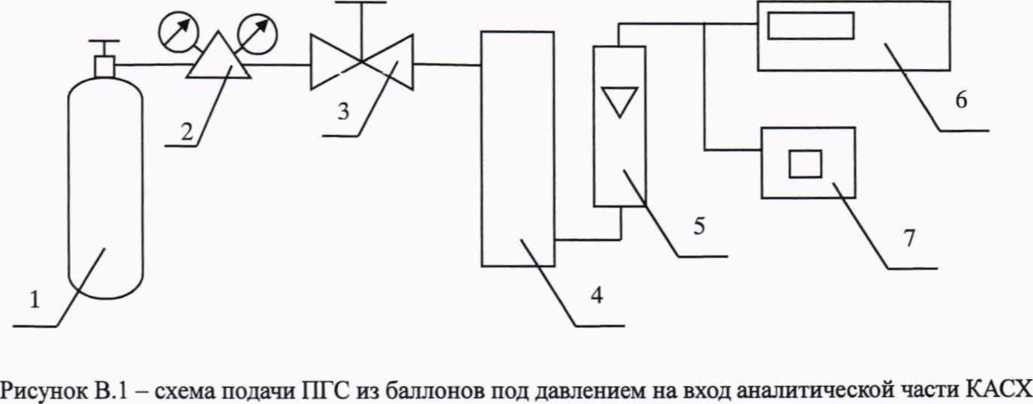

Структурная схема поверки газоаналитических ИК аналитической части КАСХ-1/2 и КТО - 600 по ГС

-1/2

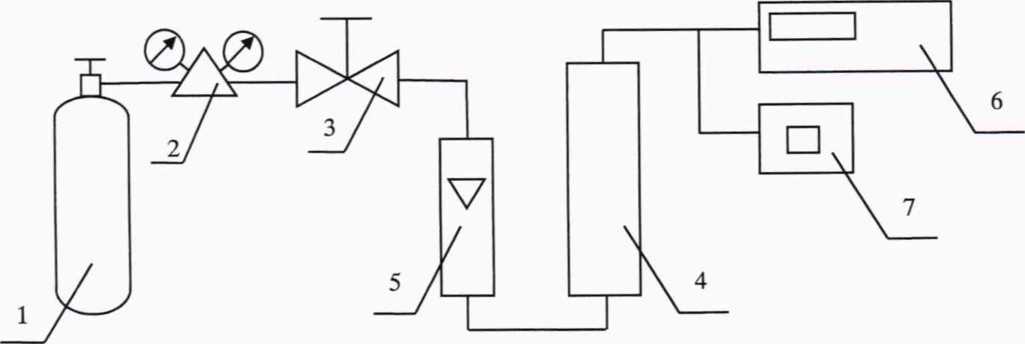

Рисунок В.2 - схема подачи ПГС из баллонов под давлением на вход аналитической части КТО —

600

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - пробоотборный зонд; 5 - расходомер (ротаметр); 6 - газоанализатор с устройством подготовки пробы; 7 - Комплекс переносной измерительный;

Приложение Г

Таблица Г.1- Метрологические характеристики газоаналитических каналов аналитической части КАСХ-1 и КАСХ-2 (с устройством отбора и подготовки пробы)

Измерите льный канал (определяе мый компонент)

Диапазон показаний массовой концентрации (объемной доли), мг/м3 (%)

Диапазон измерений массовой концентрации (объемной доли), мг/м(%)

Пределы допускаемой погрешности в условиях эксплуатации2), %

приведенной1)

относительной

СО

от 0 до 1200

от 0 до 120 включ. св. 120 до 1200

±20

±20

NO

от 0 до 650

от 0 до 80 включ. св. 80 до 650

±25

±25

NO2

от 0 до 1 000

от 0 до 100 включ. св. 100 до 1000

±20

±20

О2

от 0 до 25 % (об.)

от 0 до 5 (об.) включ. св. 5 до 25 % (об.)

±15

±15

Пары Н2О

от 0 до 25 % (об.)

от 0 до 5 % (об.) включ. св. 5 до 25 % (об.)

±25

±25

п Приведенные к верхнему пределу диапазона измерений;

  • 2) В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3;

  • 3) Номинальная цена единицы наименьшего разряда измерительных каналов - 1; 0,1 мг/м3(% об.).

Таблица Г.2- Метрологические характеристики газоаналитических каналов аналитической части

КТО-600 (с устройством отбора и подготовки пробы)

Измерите льный канал (определяе мый компонент)

Диапазон показаний массовой концентрации (объемной доли), мг/м3 (%)

Диапазон измерений массовой концентрации (объемной доли), мг/м(%)

Пределы допускаемой погрешности в условиях эксплуатации2), %

приведенной1)

относительной

СО

от 0 до 300

от 0 до 60 включ.

±20

св. 60 до 300

-

±20

NO

от 0 до 300

от 0 до 60 включ.

±25

св. 60 до 300

-

±25

NO2

от 0 до 300

от 0 до 60 включ.

±25

св. 60 до 300

-

±25

SO2

от 0 до 600

от 0 до 80 включ.

±25

-

св. 80 до 600

-

±25

НС1

от 0 до 150

от 0 до 30 включ.

±25

св. 30 до 150

-

±25

Измерите льный канал (определяе мый компонент)

Диапазон показаний массовой концентрации (объемной доли), мг/м3 (%)

Диапазон измерений массовой концентрации (объемной доли), мг/м(%)

Пределы допускаемой погрешности в условиях эксплуатации2), %

приведенной1)

относительной

О2

от 0 до 15 % (об.)

от 0 до 5 % (об.) св. 5 до 15 % (об.)

±15

±15

Пары Н2О

от 0 до 20 % (об.)

от 0 до 4% (об.) св.4 до 20 % (об.)

±25

±25

11 Приведенные к верхнему пределу диапазона измерений;

  • 2) В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3;

  • 3) Номинальная цена единицы наименьшего разряда измерительных каналов - 1; 0,1 мг/м3(% об.).

Таблица Г.З - Метрологические характеристики измерительного канала твердых

(взвешенных) частиц аналитической части KTO-6QO

Измерительный канал (определяемый компонент или параметр)

Диапазон показаний

Диапазон измерений

Пределы допускаемой относительной погрешности, %

Массовая концентрация твердых (взвешенных) частиц, мг/м3

от 0 до 10000

от 10 до 4000])

±202)

Спектральный       коэффициент

направленного пропускания. %

от 0 до 100

от 5 до 95

±5

11 Для оптической длины пути 1м

2) После проведения градуировки на анализируемой среде

Таблица Г.4 - Метрологические характеристики измерительных каналов системы

Наименование характеристики

Значение

Пределы допускаемой вариации показаний, в долях от предела допускаемой погрешности

0,3

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности

±0,3

Время прогрева, не более, мин

60

Пределы допускаемого времени установления выходного сигнала (ТО,9), с (время одного цикла без учета транспортного запаздывания)

120

Таблица Г.5 - Метрологические характеристики для измерительных каналов параметров

газового потока в условиях эксплуатации

Измерительный канал

Единицы измерений

Диапазон измерений3)

Пределы допускаемой погрешности

Температура дымовых газов

°C

от 0 до +400

±0,5 (абс.)

Абсолютное давление

дымовых газов

кПа

от 0 до 160

±0,25 % (прив.)2)

Скорость газового потока1

м/с

от 3 до 40

±0,4 (абс.)

11 Диапазон измерений по каналу объемного расхода рассчитывается с учетом измеренного значения скорости газового потока и площади сечения дымовой трубы;

2) Приведенные к верхнему пределу диапазона измерений;

4 Номинальная цена единицы наименьшего разряда измерительных каналов: температуры 0,1 °C, давления 0,1 кПа, скорость 0,1 м/с, пыли 0,1 мг/м3.

Приложение Д

Определение поправочного коэффициента на объекте (на реальной среде) для канала твердых (взвешенных) частиц

После определения MX ИК взвешенных частиц по тестовым аэрозолям в лабораторных условиях, и установки на объекте (на стационарном источнике загрязнения окружающей среды), проводится определение поправочного коэффициента (Кп) с учетом значений массовой концентрации, полученных с применением оборудования и согласно процедурам, рекомендованным в ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом» (далее МИ).

Примечание: Допускается применение других стандартизованных методов, оформленных в виде ГОСТ или аттестованных МИ, или средств поверки, внесенных в Федеральный информационный фонд по обеспечению единства измерений, имеющих запас по точности и действующее свидетельство о поверке.

Работы по определению поправочного коэффициента осуществляются в соответствии с требованиями эксплуатационной документации (ЭД) на комплекс при проведении поверки. Рекомендуемые настройки поверяемого анализатора при определении поправочного коэффициента приведены в ЭД.

Указанный коэффициент определяют при стабильных условиях технологического процесса по показаниям анализатора пыли с одновременным отбором проб и измерением массовой концентрации пыли гравиметрическим методом и вводят в программное обеспечение (ПО) ИК взвешенных частиц при поверке и при изменении режимов работы объекта (замена топлива и т.д.).

Количество измерений и место отбора проб выбирают согласно рекомендациям МИ. Место отбора проб выбирают таким образом, чтобы свести к минимуму влияние отбора пробы на показания поверяемого анализатора.

Время отбора пробы на фильтр - в соответствии с МИ. Отсчет показаний анализатора -каждые 5 мин в течение времени отбора пробы.

Значение КП1 для рассчитывают по формуле

где С - значение массовой концентрации пыли, определенной гравиметрическим методом, мг/м3;

А - среднее арифметическое значение показаний анализатора пыли за время отбора пробы на фильтр, мг/м3;

Полученное значение Кп вводится в программное обеспечение (ПО) анализатора или ИК пыли в соответствии с ЭД. Значение Кп указывается в свидетельстве о поверке на комплекс.

Приложение Е

(рекомендуемое)

Протокол поверки

Наименование СИ:______________________________________________________

Зав. №_____________________

Дата выпуска_______________

Регистрационный номер:____________.

3 аказчи к:_______________________________________________________________________________

Серия и номер клейма предыдущей поверки:___________________________________

Дата предыдущей поверки:___________________________________________________

Методика поверки:_________________________________________________________

Основные средства поверки:__________________________________________________

Условия поверки:

температура окружающей среды             °C

относительная влажность воздуха            %

атмосферное давление                      кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Результаты внешнего осмотра__

  • 2 Результаты опробования

    • 2.1 Проверка общего функционирования_________________________________________

2.2. Подтверждение соответствия программного обеспечения__

  • 2.3 Проверка герметичности пробоотборного зонда с обогреваемой линией__________________

  • 3 Результаты определение метрологических характеристик

    • 3.1 Результаты определения основной погрешности (по ГСО)_____

    • 3.2 Результаты определения погрешности газоаналитических каналов и канала измерений паров

воды (по реальной среде)__

  • 3.3 Результаты определение погрешности канала

твердых (взвешенных) частиц

(веществ)__

  • 3.3 Результаты определение погрешности каналов

температуры, давления, скорости___

Заключение: на основании результатов первичной (или периодической) поверки система признана соответствующим установленным в описании типа метрологическим требованиям и пригодна к применению.

Поверитель:_________________

Дата поверки:_______________

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
