3 МЕТОДИКА ПОВЕРКИ

  • 3.1   Общие положения

  • 3.1.1  Настоящая методика поверки распространяется на комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T (далее по тексту - комплексы WSTR) и устанавливает методы и средства их первичной и периодической поверок.

  • 3.1.2 Поверка комплексов производится в комплекте, включающем один или несколько тегов WST-#, тип которых определяет тип комплекса, а также менеджер WST-ETM, сетевой адаптер питания, USB/miniUSB-кабель и Ethemet-пачкорд. При этом используется веб-сервис WST WebUI, размещённый на корпоративном сайте НТЛ «ЭлИн» и доступный по адресу https://elin.ru/wst/.

  • 3.1.3 Учитывая, что при проведении поверки производится поочерёдная активация тегов WST-#, связанная с удалением изолирующей прокладки, с последующим подключением тега(-ов) по радиоканалу к менеджеру и запуском регистрации параметров, в целях продления срока службы элемента питания, процедура поверки должна заканчиваться обязательной повторной установкой изолирующей прокладки, исключающей подключение схемы тега к элементу питания.

  • 3.1.4 К проведению поверки допускается персонал, аттестованный согласно действующим нормативам и положениям, а также изучивший техническую документацию на средства поверки и раздел 2 Руководства по эксплуатации 4211-005-75525306-19 РЭ.

  • 3.1.5 Межповерочный интервал:

  • - 2 года;

  • - 1 год для комплексов измерительных WST Ревизор модели WSTR-OPB-S.

  • 3.2 Операции поверки

При проведении первичной и периодических поверок должны быть выполнены операции, указанные в таблице 3.1.

Таблица 3.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

3.7.1

Да

Да

2. Подтверждение соответствия программного обеспечения

3.7.2

Да

Да

3. Проверка работоспособности элементов комплекса

3.7.3

Да

Да

4. Определение абсолютной погрешности измерения температуры корпуса тега*

3.7.4

Да

Да

5. Определение абсолютной погрешности измерения температуры внешним зондом

3.7.5

Да

Да

6. Определение абсолютной погрешности измерения относительной влажности**

3.7.6

Да

Да

Примечания: при получении отрицательных результатов в процессе проведения той или иной операции, поверка прекращается;

«*» - поверка проводятся только для комплекса WSTR-OPT-B и WSTR-OPT-T;

«**» - поверка проводятся только для комплексов WSTR-OPB-S.

  • 3.3   Средства поверки

При проведении поверки применяют следующие средства измерений, а также испытательное и вспомогательное оборудование:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 - Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11).

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

Термостаты низкотемпературные Криостат (Регистрационный № 23838-08);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);

Камера климатическая с диапазоном воспроизводимых температур от минус 40 до плюс 125 °C и с диапазоном воспроизведения относительной влажности от 3 до 98 %; нестабильность поддержания заданной температуры не более 1/5 допускаемой осн. погрешности измерительного канала поверяемого комплекса (при необходимости допускается использование т.н. «пассивного» термостата, помещаемого в центр рабочего объема камеры).

Примечания:

  • 1. Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке, испытательное оборудование должно быть аттестовано.

  • 2.  Допускается применение аналогичных средств поверки, разрешенных к применению в Российской Федерации, и обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 3.4   Требования безопасности

  • 3.4.1  Безопасность эксплуатации комплексов измерительных WSTR обеспечивается конструкцией входящих в него элементов.

  • 3.4.2 При проведении испытаний необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и указаниями по технике безопасности, приведенными в эксплуатационной документации на образцовые средства измерений и вспомогательные устройства.

  • 3.5   Условия проведения проверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                             от 10 до 30;

  • - относительная влажность, %                                       от 30 до 80;

  • - атмосферное давление, кПа                                      от 84 до 106,7.

  • 3.6   Подготовка к поверке

  • 3.6.1  Подготовить к работе средства поверки и вспомогательное оборудование в соответствии с указаниями эксплуатационной документации.

  • 3.6.2 Подготовить аппаратные и программные средства комплекса WSTR к использованию, в соответствии с настоящим руководством по эксплуатации комплекса (см. 2.2.2).

  • 3.7 Проведение поверки

3.7.1 Внешний осмотр

При внешнем осмотре производится проверка комплекта поставки, маркировки, упаковки и внешнего вида всех элементов, входящих в состав комплексов WSTR.

Результат осмотра считается положительным, если установлена комплектность комплекса, отсутствуют механические повреждения на корпусах всех элементов.

3.7.2 Подтверждение соответствия программного обеспечения
  • 3.7.2 А Согласно руководству по эксплуатации «Комплексы измерительные WST Ревизор» 4211-005-75525306-19 РЭ (далее по тексту РЭ), подключите компоненты испытуемого комплекса WSTR.

Подключите электропитание и Интернет к менеджеру WST-ETM.

Загрузите в компьютер браузер Google Chrome и перейдите по ссылке https://elin.rii/wst/, активировав, таким образом, веб-сервис WST_WebUI.

Создайте учётную запись для менеджера WST-ETM испытуемого комплекса WSTR и присвойте ему имя индивидуального номера менеджера (согласно 2.2.5 РЭ). Затем по очереди подключите к менеджеру по радиоканалу испытуемые теги WST-# комплекса, присваивая каждому из них имена, совпадающие с индивидуальными номерами, указанными на корпусе каждого из тегов (согласно 2.2.6 РЭ).

  • 3.7.2.2 Проверка идентификационных данных встроенного ПО тегов испытуемого комплекса WSTR.

Для доступа к значениям параметров любого из тегов WST-# испытуемого комплекса WSTR, в том числе для просмотра констант, хранящихся в ПЗУ тега, перейдите в разводящее окно веб-сервиса WST_WebUI. Нажмите клавишу [F12] клавиатуры, чтобы открыть отладочную консоль браузера Google Chrome, а затем нажмите клавишу [F5] клавиатуры для обновления вида этой консоли. Далее выберите на панели отладочной консоли вкладку «Network» и в открывшемся после этого списке выберите пункт {GetTagList} (см. рисунок 3.1). Вкладка «Network» и пункт {GetTagList} выделены чёрными рамками.

*                    ’                                                                                           О-      X

•  ®   » V •'е*  -- '*■-    - Frese-e log ОьаЫесзте ric-

Г. Пэд»л1оч?иие

Опрашивать К&таую минуту ф

Q Выйти

О Опросить все теги сейчас

Htfe data UPls

ХМ» Ь CSS Img Med-э Font Ooc INS Manifest Other

wocrs                 saooons                 isoosms

26001055«Отключен! (Норма RH<

О -■ 1С-.2К--:' 'Отключен- -Норма RH-

О Гуде*

:-г':      ® Гудок

настройки Q

Выбор релома радиообмена менеджера Узкий •:=■

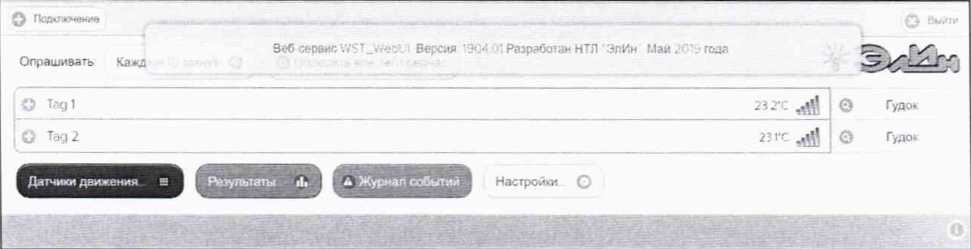

Рисунок 3.1 - Внешний вид страницы разводящего окна веб-сервиса WST_WebUI и отладочной консоли браузера Google Chrome.

Name

Sta_

Tr

Inoator

See

Tm

Taneme - ••

touery u.mn.js

304

SCI

/wstZO

19.

20

f

ЭО4

sen

/wst2Q

19

22.

1

einjogol.fff

304

/wst20

19

e7

1

dent.jsTSl14324

ЭО4

SCI

(nde«)

19

58

1

«хе-36--гке.рпд

304

DT4

ouet?

19

60

1

pr Gximanova-bght weff

304

rent

wuerv-

15

61

1

as»jried!r&

200

itf

диету-

60

25

1

GetServetTme2

200

xnr

диету-

31..

21

1

-3etTaa№nao=rs3

200

xhr

tuary-

3.7.

20

1

| GetTasPs:

200

xrv

nuy»-

1.9..

59

a

LoadbghtSensaCcnfts

200

РМУ,-

65

26

i

LoadLoweatteryConng

200

snr

кюегг-

55.

24

I

LoadOutOftangeCor.fej

200

MTV

BUSY-

50

24.

I

LD3dMoncr6en$OfCont

200

xhr

taw-

10

24

i

LoadCapSer6crConfig2

200

*hr

67-

25

i

LoatfTemp5ensorContjj

200

xhr

78..

47.

«

sjnata- eng

oue»Y-

fe.

I

43 requests I 184 KB transferred I Finish: 15.60s I POMContentloaded: 866ns I Loac: ■

По умолчанию, в открывшейся справа панели открыта вкладка «Preview» (см. рисунок 3.2). Последовательно активизируя символы мнемонических треугольников (переворачивая их нажатием клавиши «мышь»), перейдите в режим просмотра списка тегов системы мониторинга WST, сформированной в 3.4.1 на основе элементов испытуемого комплекса WSTR. Идентификационное наименование встроенного ПО -MyTagList.Tag - отображается в строке для каждого тега, отличающегося от других тегов именем (параметр «пате:»), как значение параметра «__type:».

Headers

Preview

Response

Cookies

Timing

▼ {d: [{_type: "MyTagList.Tag", dbid: 2, notificationJS: null, name: "26001055",...},...]}

▼ d:[{__type: "MyTagList.Tag", dbid: 2, notificationJS: null, name: "Tag 1",...},...]

  • ► 0:{_type: "MyTagList.Tag", dbid: 2, notificationJS: null, name: "26001055",...}

  • ► 1 '■{_type: "MyTagListTag", dbid: 2, notificationJS: null, name: "21001007",...}

Рисунок 3.2 - Идентификационное наименование встроенного ПО тега WST-# комплекса WSTR в списке тегов системы мониторинга WST.

Для определения цифрового идентификатора и номера версии встроенного ПО тега активизируйте мнемонический треугольник в строке тега с конкретным именем (параметр «паше:»), при этом раскроется полный список параметров данного тега (см. рисунок 3.3).

X

Headers

Preview

Response

Cookies

Timing

► 0:{_type: "MyTagList.Tag", dbid: 2, notificationJS:name: "26001055",...}

▼ 1:{_type: "MyTagListTag", dbid: 2, notificationJS: ”, name: "21001007",...}

LBTh:2.55

OutOfRange:false

_type:”MyTagList.Tag" ------------- Идентификационное наименование встроенного ПО тега

alive:true

ampData:null

az2:0

batteryRemaining:0.92

batteryVolt:2.9697066008048862

beepDurationDefault:5

beeping:false

cap:43.6978759765625 capCalOffsetO capEventState:2 capRaw:0

comment:"undefined"

litfalse

lux:0

migrationPending.false

name:’21001007" ◄--------------- Имя тега (индивидуальный номер тега)

notificationJS:""

signaldBm:-53

slaveld:26

tagType:42 ------------------------Цифровой идентификатор встроенного ПО тега (42)

tempCalOffset:0 tempEventState:1 temperature:22.906034469604492 thermostat:null

txpwr:16

uuid:"d169656e-16e1-4632-80e3-5d0e9cd6df5d"

version 1:4   --Номер версии встроенного ПО тега

Рисунок 3.3 - Идентификационное наименование, номер версии и цифровой идентификатор встроенного ПО тега из списка параметров тега системы мониторинга WST.

Цифровой идентификатор встроенного ПО, соответствующий типу тега испытуемого комплекса WSTR, отображается в пункте «tagType: », а номер версии встроенного ПО в пункте «version 1: » .

Результат подтверждения соответствия встроенного ПО конкретного тега испытуемого комплекса WSTR считается положительным, если полученные идентификационные данные встроенного ПО средства измерений (идентификационное наименование ПО, цифровой идентификатор и номер версии ПО) соответствуют идентификационным данным, указанным в Таблице 3.2, для каждого из тегов испытуемого комплекса.

Таблица 3.2 - Идентификационные данные встроенного ПО тегов WST-# комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B. WSTR-OPT-T

Тип тега

Идентификационное наименование ПО

Номер версии

(идентификационный номер) ПО

Цифровой идентификатор ПО

WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T

MyTagList.Tag

Не ниже 4

42

  • 3.7.2.3 Проверка идентификационных данных встроенного ПО менеджера испытуемого комплекса WSTR.

Для доступа к значениям параметров любого из менеджеров WST-ETM испытуемого комплекса WSTR, в том числе для просмотра констант, хранящихся в ПЗУ конкретного менеджера, перейдите в разводящее окно веб-сервиса WSTWebUI. Нажмите клавишу [F12] клавиатуры, чтобы открыть отладочную консоль браузера Google Chrome, а затем нажмите клавишу [F5] клавиатуры для обновления вида этой консоли. Теперь выберите на панели отладочной консоли вкладку “Network” и в открывшемся после этого списке выберите пункт {GetTagManagers#} (см. рисунок 3.4).

Q Пндглючфии»                   443 ф                        Q Выйги

Опрашивать Каедую мпиуту □

G Опросить все теш сейчас

О Lighi iensoi 22 1<л*л1Счен> терма PH-    02ус       О    Гудок

О lag .'^Отключен..НормаPH:            2iZC       Q    Гудок

настройки Q

Выбор рехима радиообмена менеджера Узкий С

Рисунок 3.4 - Внешний вид страницы разводящего окна веб-сервиса WST WebUI и отладочной консоли браузера Google Chrome. Вкладка «Network» и пункт {GetTagManagers#} выделены чёрными рамками.

Г|Гге1г«

{■ |*Г:   Hements Сотне»? Somx

• ® ж V - ** я Ч

О»

Hde «feta UPU

XHR К CSS Img l-feda Font Сюс WS Manifest Obtw

SOOOm

Kj. ___

10000 w

ISQuum

terra

su

Ту

Irrtattx

See

Tm

Тлеете - Start Ime

ривгг-игтя

304

Sun

tessei

19

20

1

jquary mcefe

3C-4

sen

Zwst20

19

22

<

ein baol-q*

304

of

/WS20

19

07

1

c»ent.)s?2114324

304

sen

tacfeil

19

58 .

1

MJ &- Эб-wn Ш4Л «J

304

W

KJUfaTf-

19

60

1

ora«m«ro»aWrt.woff

304

felt

15

61 .

ii

I>Sgnecar£x

200

wen-

eo

25

i

Get Serve? Tme2

200

itv

31

21

200

■hr

OJtf.-

3.7

20

i

•jetTajurt

200

«Г/

Quer.

L9.

59

я

LoadLitfitSeraorCcrifiQ

200

>hr

Query

65

26

i

LMO-awestter-rContiq

200

xhr

Query-

55

24

i

LoadOutC'fRangeCor^g

200

>hr

OXTf-

50

24

i

loacMotcnSensorCcH

200

ft#»

10

24

Loa3C®SensorContiq2

2DO

ihr

query-

67

25

l£MdTen-tp£ensocCor<f<g

200

ШЛГг-

79

47

Prq

О Iffy-

i

43requests I 184KB transferred I Finish 15-60 s I DOKcntantoaded 866 ms I .... <

• Consoi?

Далее, в открывшейся справа панели (по умолчанию, в ней открыта вкладка «Preview») активизируя символы мнемонических треугольников (переворачивая их нажатием клавиши мышки), перейдите в режим просмотра списка менеджеров системы мониторинга WST, сформированной в 3.4.1 на базе элементов испытуемого комплекса WSTR.       Идентификационное      наименование       встроенного       ПО

(MyTagList.ethAccount+TagManagerEntry) отображается в строке для каждого менеджера, как значение параметра «__type:» (см. рисунок 3.5).

X

Headers

Preview

Response

Cookies

Timing

▼ {d: L-type: "MyTagList.ethAccount+GetTagManagersResult",...}}

▼ d:{_type: "MyTagList.ethAccount+GetTagManagersResult",...}

Iinks:"<span id="dynamicManagerLinks"><hr/><button data-theme=T data-icon="dropcam"....

▼ managers: [{__type: "MyTagListethAccount+TagManagerEntry",

► 0:{type: "MyTagList.ethAccount+TagManagerEntry",...}

Рисунок 3.5 - Идентификационное наименование встроенного ПО менеджеров комплекса WSTR из списка менеджеров системы мониторинга WST.

Для определения индивидуального номера менеджера активизируйте мнемонический треугольник в строке менеджера, начинающейся с его порядкового номера, при этом раскроется полный список параметров данного менеджера. Индивидуальный номер менеджера в составе испытуемого комплекса WSTR отображается в пункте «mStaticMAC: », а номер версии встроенного ПО в пункте «rev: » (см рисунок 3.6).

X

Headers

Preview

Response

Cookies

Timing

▼ {d: {_type: "MyTagListethAccount+GetTagManagersResult",...}}

▼ d:[_type: "MyTagList.ethAccount+GetTagManagersResult",...}

Iinks:"<span id="dynamicManagerLinks"><hr/><button data-theme="t" data-icon="dropcanT ....

▼ managers:Ltype: "MyTagList.ethAccount+TagManagerEntry",.

▼ 0:{__type: "MyTagList.ethAccount+TagManagerEntry",...}

allowMore:true                A

dbid:2                       1------Идентификационное наименование встроенного ПО

linkedToMac:""                        менеджера

mStaticMAC:"D0E9B554A81F"^------Идентификационный номер менеджера

mac:"D0E9B554A81F"

name:"#D0E9B554A81F"4--------Имя менеджера (его идентификационный номер)

notifyOffline:false

notifyOfflineEmail:"ooovector@mail.ru"

notifyOfflinePush:false

online:true

radiold:"86.212"

rev: 7 4-----------------------Номер версии встроенного ПО менеджера

selected :false

users:[{name: "qwg1983@mail.nj", id: "2925f1b9-09cf-4ca5-a806-26ac7f3563ac", isLimited: false}] wirelessConfig:{dataRate: 35, activelnterval: 43, Freq: 417, useCRC16: false, useCRC32: false, psid: 7}

Рисунок 3.6 - Индивидуальный номер менеджера комплекса WSTR в составе встроенного ПО менеджера из списка параметров менеджеров системы мониторинга WST.

Результат подтверждения соответствия встроенного ПО конкретного менеджера испытуемого комплекса WSTR считается положительным, если полученные идентификационные данные встроенного ПО средства измерений (идентификационное наименование ПО и номер версии ПО) соответствуют идентификационным данным, указанным в Таблице 3.3, а индивидуальный номер менеджера совпадает с номером, указанным на этикетке, размещённой на корпусе этого менеджера.

Таблица 3.3 - Идентификационные данные встроенного ПО менеджеров WST-ETM в составе комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S. WSTR-OPT-B, WSTR-OPT-T

Идентификационное наименование ПО

Номер версии

(идентификационный номер) ПО

Цифровой идентификатор ПО

MyTagList.ethAccount+TagMa

nagerEntry

Не ниже 7

Не доступен

  • 3.7.2.4 Проверка идентификационных данных внешнего ПО испытуемого комплекса WSTR.

Для проверки идентификационных данных внешнего ПО комплекса WSTR перейдите в разводящее окно веб-сервиса WSTWebUI. При нажатии на эмблему 4всплывающее служебное окно содержит обозначение внешнего ПО и номер его версии, совпадающий с идентификационным номером внешнего ПО (см. рисунок 3.7).

Рисунок 3.7 - Служебное окно с номером версии веб-сервиса WST WebUI

Результат подтверждения соответствия внешнего ПО комплексов WSTR считается положительным, если полученные идентификационные данные внешнего ПО средства измерений (обозначение, номер версии и цифровой идентификатор) соответствуют идентификационным данным, указанным в Таблице 3.4.

Таблица 3.4 - Идентификационные данные внешнего ПО комплексов измерительных WST

Ревизор моделей WSTR-OPB-B, WSTR-OP

B-S, WSTR-OPT-B, WSTR

-ОРТ-Т

Наименование ПО

Обозначение ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Wireless Sensor Tags Web User Interface

WSTWebUI

1904.01*

По номеру версии

*

- или более поздняя версия.

3.7.3 Проверка работоспособности и правильности функционирования элементов комплекса
  • 3.7.3.1 Подключите компоненты поверяемого комплекса WSTR согласно 3.7.2.1 этого документа, если эти действия не были произведены раннее.

  • 3.7.3.2 Нажмите на строку, соответствующую проверяемому тегу испытуемого комплекса, чтобы развернуть соответствующую ему панель.

На панели тега нажмите кнопку [Опрошен] и в развернувшемся меню выберите опцию «Каждую минуту», чтобы установить интервал опроса тега, равный 1 минуте.

Зафиксируйте по часам компьютера время, когда была произведена установка интервала опроса.

  • 3.7.3.3 Выполните указанные ниже действия.

Контролируйте на кнопках [Температура] и [Батарея] (для тегов WST-OPB-B, WST-ОРТ-В, WST-OPT-T) либо на кнопках [Температура], [Влажность] и [Батарея] (для тегов WST-OPB-S) панели тега отображение последних результатов измерений данных параметров.

Контролируйте на кнопке [Опрошен] панели тега изменение показаний и периодическое обнуление счётчика времени, прошедшего с момента последнего измерения, а также результат измерения уровня радиосигнала.

По истечении 6 минут после установки интервала опроса нажмите кнопку [График] панели тега и убедитесь в наличии на отображаемых графиках не менее 5 последовательных отсчётов (по каждому параметру) с временными отметками, большими момента времени, зафиксированного в в 3.7.3.2.

Сравните значения временных интервалов между 5 точками с заданным интервалом. Временные координаты отдельной точки отображаются в информационной сноске при наведении на неё курсора мыши.

  • 3.7.3.4 Повторите операции по п.п. 3.7.3.2-3.7.3.3 для других тегов поверяемого комплекса.

  • 3.7.3.5 Результат проверки на функционирование комплекса WSTR считается положительным, если на графиках, полученных для любого тега поверяемого комплекса, отображены результаты не менее 5 последовательных отсчётов, с временными отметками, большими момента времени, зафиксированного в п. 3.7.3.2, причём интервал между любыми двумя последовательными отсчётами отличается от заданного не более, чем на Юс.

3.7.4 Определение значения абсолютной погрешности измерения температуры корпуса тега (для комплексов WSTR-OPT-B, WSTR-OPT-T)

Определение абсолютной погрешности измерения температуры корпуса для каждого из тегов, входящих в состав поверяемого комплекса WSTR, выполняют методом сравнения с показаниями эталонного термометра в рабочем объёме климатической камеры. Для уменьшения нестабильности поддержания заданной температуре в камере допускается применять т.н. «пассивный» термостат.

Абсолютную погрешность определяют не менее чем в четырех контрольных точках диапазона измерений температур (нижняя, верхняя и две точки, равномерно расположенные внутри диапазона).

  • 3.7.4.1  Выполните операции, согласно п.п. 3.7.3.1-3.7.3.2. Разместите менеджер WST-ETM вблизи климатической камеры, на расстоянии не более 20 м.

  • 3.7.4.2 Каждый из тегов WST-#, входящих в состав поверяемого комплекса WSTR, и эталонный термометр помещают в пассивный термостат (при необходимости), размещённый в центре рабочего объёма климатической камеры.

  • 3.7.4.3 Устанавливают в рабочем объеме климатической камеры требуемую температуру, соответствующую первой контрольной точке.

  • 3.7.4.4 Через 30 минут после выхода камеры на заданный режим выполняют не менее 10 отсчетов показаний эталонного термометра и показаний температуры корпуса тегов WST-#, входящих в состав поверяемого комплекса WSTR, и заносят их в журнал наблюдений. При этом интервал между отсчетами соответствует предустановленному времени опроса тегов в п. 3.7.3.2.

  • 3.7.4.5 Операции по п.п. 3.7.4.1-3.7.4.4 повторяют во всех выбранных контрольных точках диапазона измерений температуры.

  • 3.7.4.6 Абсолютная погрешность измерения температуры корпуса тега для каждого из тегов, входящих в состав поверяемого комплекса WSTR, At (°C) в каждой контрольной точке определяется как разность между средним значением показаний тега (tcp(WSTR)) и средним значением показаний действительной температуры (tcp(3)), измеренных по

1 И О

эталонному термометру:

At = tcp(WSTR)-tcp(3) (1)

  • 3.7.4.7 Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (1) не превышает значений, приведённых в 1.1.3.1, для каждого из тегов, входящих в состав поверяемого комплекса WSTR, в любой контрольной точке.

По согласованию с заказчиком допускается исключать часть диапазона измерений температуры, в к котором в процессе поверки установлено несоответствие нормируемому значению, приведенному в 1.1.3.1.

По требованию заказчика допускается сокращать часть нормируемого диапазона измерений температуры, исходя из конкретных условий применения комплекса WSTR.

3.7.5 Определение значения абсолютной погрешности измерения температуры внешним зондом

Определение абсолютной погрешности измерения температуры тегов выполняют методом сравнения с показаниями эталонного термометра сопротивления (ЭТС-100/2) в рабочем объёме криостатов, термостатов и (или) в сменных блоках сравнения калибраторов температуры. Погрешность испытываемых тегов определяют не менее чем в пяти точках диапазона измерений температур (нижняя, верхняя и три точки, равномерно расположенные внутри диапазона).

3.7.5.1 Определение абсолютной погрешности измерения температуры тегов WST-OPB-B, WST-OPT-B и WST-OPT-T в криостатах или термостатах.
  • 3.7.5.1.1 При определении погрешности в криостатах или термостатах помещают зонд каждого из тегов WST-#, входящих в состав поверяемого комплекса WSTR и эталонный термометр сопротивления, подключенного к измерителю температуры многоканальному прецизионному МИТ 8.15, в центр рабочего объема криостата или термостата. Менеджер WST-ETM размещают вблизи от поверяемых тегов, на расстоянии не более 20 м.

  • 3.7.5.1.2 Выдерживают зонд каждого из тегов WST-# в течение 30 минут после стабилизации показаний криостата или термостата.

  • 3.7.5.1.3 Регистрируют измеренную температуру поверяемого тега WST-# и эталонного термометра сопротивления. Необходимо снять не менее 10 значений и заносят их в журнал наблюдений. При этом интервал между отсчетами соответствует предустановленному времени опроса тегов в п. 4.4.

  • 3.7.5.1.4 Операции по п.п. 3.7.5.1.1-3.7.5.1.3 повторяют во всех выбранных точках диапазона измерений температуры.

  • 3.7.5.1.5 Абсолютная погрешность каждого из поверяемых тегов WST-#, входящих в состав поверяемого комплекса WSTR At (°C) в каждой контрольной точке определяется как разность между средним значением показаний каждого из тегов WST-#, входящих в состав поверяемого комплекса WSTR, (tcp(WSTR)) и средним значением показаний действительной температуры (tcp(3)), измеренным по эталонному термометру:

At = tCp(WSTR)-tcp(3)                                 (1)

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (1), не превышает значений, приведенных в Руководстве по эксплуатации «Комплексы измерительные WST Ревизор моделей WSTR-OPB-B. WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T» 4211-005-75525306-19 РЭ.

3.7.5.2 Определение абсолютной погрешности измерения температуры тегов WST-OPB-B, WST-OPT-B и WST-OPT-T в калибраторах температуры.
  • 3.7.5.2.1 При определении погрешности в калибраторах температуры помещают зонд каждого из тегов WST-#, входящих в состав поверяемого комплекса WSTR и эталонный термометр сопротивления, подключенного к измерителю температуры многоканальному прецизионному МИТ 8.15, в сменный блок калибратора температуры. Менеджер WST-ETM размещают вблизи от поверяемых тегов, на расстоянии не более 20 м.

  • 3.7.5.2.2 Выдерживают зонд каждого из тегов WST-# в течение 30 минут после стабилизации показаний калибратора.

  • 3.7.5.2.3 Регистрируют измеренную температуру испытываемого тега WST-# и эталонного термометра сопротивления. Необходимо снять не менее 10 значений и заносят их в журнал наблюдений. При этом интервал между отсчетами соответствует предустановленному времени опроса тегов в п. 4.4.

  • 3.7.5.2.4 Операции по п.п. 4.4.1.1-4.4.1.3 повторяют во всех выбранных точках диапазона измерений температуры.

  • 3.7.5.2.5 Абсолютная погрешность каждого из поверяемых тегов WST-#, входящих в состав поверяемого комплекса WSTR At (°C) в каждой контрольной точке определяется как разность между средним значением показаний каждого из тегов WST-#, входящих в состав поверяемого комплекса WSTR, (tcp(WSTR)) и средним значением показаний действительной температуры (tcp(3)), измеренным по эталонному термометру:

At = tcp(WSTR)-tcp(3)                                 (1)

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (1), не превышает значений, приведенных в Руководстве по эксплуатации «Комплексы измерительные WST Ревизор моделей WSTR-OPB-B. WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T» 4211-005-75525306-19 РЭ.

3.7.5.3 Определение абсолютной погрешности измерения температуры тегов WST-OPB-S.

Определение абсолютной погрешности измерения температуры тегов WST-OPB-S выполняют методом сравнения с показаниями эталонного термометра сопротивления в рабочем объеме климатической камеры и сушильных шкафов. Для уменьшения нестабильности поддержания заданной температуры в камере допускается применять т.н. «пассивный» термостат.

Погрешность поверяемых датчиков определяют не менее чем в четырех точках диапазона измерений температур (нижняя, верхняя и две точки, равномерно расположенные внутри диапазона).

  • 3.7.5.3.1 Размещают менеджер WST-ETM вблизи климатической камеры, на расстоянии не более 20 м. Каждый из тегов WST-OPB-S, входящих в состав поверяемого комплекса WSTR, и эталонный термометр помещают в «пассивный» термостат.

  • 3.7.5.3.2 Устанавливают в рабочем объеме камеры требуемую температуру, соответствующую первой контрольной точке минус 40 °C.

  • 3.7.5.3.3 Через 30 минут после выхода камеры на заданный режим выполняют не менее 10 отсчетов показаний эталонного термометра и тегов WST-OPB-S, входящих в состав испытуемого комплекса WSTR, и заносят их в журнал наблюдений. При этом интервал между отсчетами соответствует предустановленному времени опроса тегов в п. 4.4.

  • 3.7.5.3.4 Операции по п.п. 4.4.2.1-4.4.2.3 повторяют во всех выбранных точках диапазона измерений температуры. Для температур свыше плюс 80 °C используют сушильные шкафы.

  • 3.7.5.3.5 Абсолютная погрешность поверяемого комплекса WSTR At (°C) в каждой контрольной точке определяется как разность между средним значением показаний каждого из тегов WST-OPB-S, входящих в состав поверяемого комплекса WSTR. (tcp(WSTR)) и средним значением показаний действительной температуры (tcp(3)), измеренным по эталонному термометру:

At = tcp(WSTR)-tcp(3)

(1)

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (1), не превышает значений, приведенных в Руководстве по эксплуатации «Комплексы измерительные WST Ревизор моделей WSTR-OPB-B. WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T» 4211-005-75525306-19 РЭ.

3.7.6 Определение значения абсолютной погрешности измерения относительной влажности (для комплексов WSTR-OPB-S)

Определение абсолютной погрешности измерений относительной влажности тегов WST-OPB-S выполняют методом сравнения с показаниями измерителя многофункционального (ALMEMO 24901 с зондом FN 0846) в рабочем объеме климатической камеры с пассивным термостатом, или при помощи генератора влажного газа.

Абсолютную погрешность определяют не менее чем в четырех контрольных точках диапазона измерений (нижняя +(5^-7) %), верхняя (-(5М0) %) и две точки, равномерно расположенные внутри диапазона).

  • 3.7.6.1 Выполняют операции, согласно подготовительным операциям п.п. 4.4. размещают менеджер WST-ETM вблизи климатической камеры, на расстоянии не более 20 м.

  • 3.7.6.2 Каждый из тегов WST-OPB-S, входящих в состав поверяемого комплекса WSTR, и измеритель многофункциональный (ALMEMO 24901 с зондом FN 0846) помещают в термостат в центр рабочего объема климатической камеры.

  • 3.7.6.3 Устанавливают в рабочем объеме климатической камеры требуемое значений относительной влажности, соответствующее первой контрольной точке.

  • 3.7.6.4 Через 30 минут после выхода камеры на заданный режим выполняют не менее 10 отсчетов показаний измерителя многофункционального (ALMEMO 24901 с зондом FN 0846) и тегов WST-OPB-S, входящих в состав испытуемого комплекса WSTR. и заносят их в журнал наблюдений. При этом интервал между отсчетами соответствует предустановленному времени опроса тегов в п. 4.4.2.1.

  • 3.7.6.5 Операции по п.п. 4.4.3.1-4.4.3.4 повторяют во всех выбранных контрольных точках диапазона измерений относительной влажности.

  • 3.7.6.6 Абсолютная погрешность поверяемого комплекса Arh (%) в каждой контрольной точке определяется как разность между средним значением показаний каждого из тегов WST-OPB-S, входящих в состав поверяемого комплекса WSTR (Rhcp(WSTR)) и средним значением показаний, измеренных по измерителю многофункциональному (ALMEMO 24901 с зондом FN 0846) (Rhcp(3)):

(2)

  • 3.7.6.7 Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле 2 не превышает значений, приведенных в Руководстве по эксплуатации «Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T» 4211-005-75525306-19 РЭ.

3.8 Оформление результатов поверки

  • 3.8.1 Положительные результаты первичной поверки комплекса WSTR должны быть оформлены записью в паспорте на выпускаемое изделие (см. раздел 6), или, при поставке руководства по эксплуатации в электронном виде, в паспорте на изделие, по форме, приведенной в Приложении В, или на комплекс WSTR оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

  • 3.8.2  При положительных результатах периодической поверки выдаётся свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

  • 3.8.3 Комплексы WSTR, не удовлетворяющие хотя бы одному из пунктов настоящей методики, при первичной поверке бракуются и к применению не допускаются, а при периодической поверке оформляется извещение о непригодности.

Разработчики настоящей методики поверки:

Начальник отдела метрологического                 __ -     _____

обеспечения термометрии              ______—              АТА. РГгнатов

ФГУП «ВНИИМС»

Инженер 1к. отдела метрологического обеспечения термометрии                /

ФГУП «ВНИИМС»                / '                 М.В. Константинов

3.9 Консервация           У

Консервация комплекса WSTR производится перед постановкой комплекса на хранение (или транспортирование) и заключается в упаковывании составных частей комплекса, удостоверенном подписями лица, производившего консервацию.

Таблица 3.6 - Учет консервации

Дата

Наименование работы

Срок действия, годы

Должность, фамилия и подпись
