УТВЕРЖДАЮ

СЧЕТЧИКИ стд

МЕТОДИКА ПОВЕРКИ

МП 4218-011-40637960-04

Настоящая методика поверки распространяется на счетчики СТД

Каждый экземпляр СТД подвергается поверке органами Государственной метрологической службы при выпуске из производства, эксплуатации, после хранения и ремонта согласно Правил ПР 50.2.006-94.

На первом этапе поверки каждый преобразователь (расхода, давления, температуры и электросчетчик ) СТД поверяется в соответствии с методикой, утвержденной для этого преобразователя, а каждый вычислитель поверяется по методике, описанной ниже.

Второй этап поверки счетчика СТД заключается в проверке документации (паспортов и свидетельств о поверке) всех преобразователей комплекта СТД. Результаты поверки вычислителя и СТД отмечаются в паспорте СТД в соответствии с п.п. 7, 8.

В случае ремонта или замены отдельных составных частей СТД достаточна поверка только этой части (преобразователя или вычислителя).

Межповерочный интервал счетчика СТД и вычислителя - четыре года. Межповерочный интервал отдельных преобразователей СТД устанавливается в НТД на эти преобразователи

  • 1 ОПЕРАЦИИ ПОВЕРКИ ВЫЧИСЛИТЕЛЯ

При проведении поверки должны выполняться операции, указанные в табл.1. Таблица 1

Перечень операций поверки вычислителя

Наименование операций

Пункт методики поверки

Проведение операций

Первичная поверка

Периодическая поверка

Внешний осмотр

6.1

Да

Да

Проверка электрической прочности изоляции

6.2

Да

Нет

Проверка электрического сопротивления

6.3

Да

Да

изоляции

Определение соответствия основной погрешности допускаемым значениям параметров входных каналов, массового расхода, массы и энергии

6.4

Да

Да

При получении первого отрицательного результата поверка вычислителя прекращается.

  • 2 СРЕДСТВА ПОВЕРКИ ВЫЧИСЛИТЕЛЯ

Для проведения поверки каналов измерения должны быть применены средства, указанные в табл. 2 или аналогичные. В качестве альтернативы стенду СКВ можно использовать любые источники (имитаторы) частотных, токовых сигналов, магазины сопротивлений при условии подключения необходимых сигналов на входы вычислителя и измерения этих сигналов приборами, у которых погрешность не более, чем указанная в табл.2.

Таблица 2

Наименование

Основные характеристики

Рекомендуемый тип средства поверки

Установка для проверки прочности изоляции

0 - 1,5 кВ, мощность не менее 0,1 кВА

УПУ-1М, УИ-3

Мегаомметр

100 В (500 В)

М100/1; М4100/1

Стенд для поверки вычислителей

Частотный сигнал: 8Гц ± 0,015% Токовые сигналы: (19,8 и 4,95) мА ±0,03% Сопротивления:   (121,4; 142,8; 164,19;

598,55; 695,5; 791,1) Ом ± 0,015%

Стенд СКВ (средство измерения, производство НПФ "ДИНФО" )

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПОВЕРКЕ ВЫЧИСЛИТЕЛЯ

При проведении поверки необходимо соблюдать требования безопасности, изложенные в руководстве по эксплуатации.

  • 4 УСЛОВИЯ ПОВЕРКИ ВЫЧИСЛИТЕЛЯ

температура окружающего воздуха .................. (23 ± 5) °С

относительная влажность .......................... (60 ± 20) %

атмосферное давление ............................ 84 - 107 кПа

напряжение питания .............................. (220 ± 4,4) В

частота питающей сети ........................... (50 ± 1) Гц

время выдержки во включенном состоянии, не менее . . . . 15 мин

  • 5 ПОДГОТОВКА К ПОВЕРКЕ ВЫЧИСЛИТЕЛЯ

Для проведения испытаний на электрическую прочность и измерений сопротивления изоляции необходимо обеспечить соединение входных цепей вычислителя в соответствии с пп.6.2, 6.3.

Для поверки ВТД-В, ВТД-Г, ВТД-У, ВТД-Л необходимо подключить приборы в соответствии со схемой, представленной на рис.1

Обозначения:

СКВ-2 - стенд для поверки вычислителей ВТД-Х

ВТД-Х - поверяемый вычислитель, Х - исполнение вычислителя, например - В (вода), - Г (газы, вода, пар), - У (универсальное - вода, пар, газы, электроэнергия), -Л (с использованием литиевого элемента питания)

К - кабель связи (для различных исполнений ВТД -Х используются разные модификации кабеля К, которые описаны в РЭ 4128-012-40637960-01 на стенд СКВ) для СКВ: XP1, XS1 - разъемы для дополнительных сигналов СКВ; XP2, XS2 - разъемы для основных сигналов СКВ

Разъемы вычислителей:

ВТД-В, ВТД-Г: интерфейсный разъем - ХР1, разъем для подключения сигналов - ХР3, сетевой разъем (220 В) - ХР5

ВТД-Л : интерфейсный разъем - ХР1, разъем для подключения сигналов-ХР3

ВТД-У: интерфейсный разъем- ХР1, разъемы для подключения сигналов - ХР2, ХР3,ХР4,ХР5, сетевой разъем (220 В) - ХР6

Примечание. Для подключения сигналов к ВТД-Х могут использоваться промежуточные клеммные коробки.

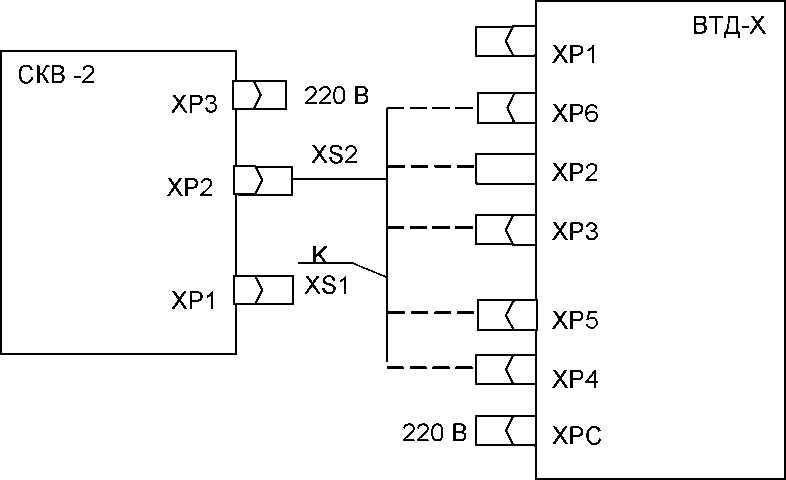

Рис.1 Схема для поверки вычислителя ВТД - Х

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено: наличие паспорта и инструкции по эксплуатации; отсутствие повреждений, влияющих на работу прибора; наличие возможности пломбирования передней крышки и разъемов; соответствие маркировки технической документации.

  • 6.2 Проверка электрической прочности изоляции

Перед проведением проверки необходимо закоротить между собой контакты в каждом разъеме вычислителя с помощью ответных частей с выводными жгутами.

В Н И М А Н И Е !

В сетевом разъеме контакты 3 и 4 должны быть свободными, а контакты 1,2 напряжения вилки сетевого шнура замкнуты.

Значения испытательного напряжения между силовой цепью (контакты 1, 2 сетевого разъема ) и объединенными контактами всех остальных разъемов должно быть 1500 В.

Испытания проводят на специальной установке мощностью не менее 0,1 кВА с погрешностью измерения не более ± 5 %.

Подсоединяют к клеммам установки соответствующие выводы группы разъемов, силовой цепи.

Напряжение следует повышать плавно, начиная с нуля до испытательного, в течение времени не более 30 с и выдерживают его в течение 1 мин.

Затем напряжение снижают до нуля и отключают установку.

Установка должна быть снабжена автоматическим выключателем напряжения, срабатывающим в случае пробоя испытуемых цепей. Ток отключения (отсечки) должен быть 40 - 200 мА.

Изделие считают годным, если не произошло пробоя или перекрытия изоляции.

Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов испытаний.

  • 6.3 Проверка электрического сопротивления изоляции

Перед испытанием проводят ту же подготовку, которая указана в п. 6.2, но вместо установки используют мегаомметр.

Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, если показания практически установятся. Значение электрического сопротивления изоляции в нормальных условиях должно быть не менее 50 МОм.

  • 6.4 Определение соответствия основной погрешности допускаемым значениям

    • 6.4.1 Собирают схему поверки в соответствии с рис.1, осуществляют включение прибора и подготовку его к работе в соответствии с руководством по эксплуатации. При использовании стендов СКВ необходимо пользоваться РЭ на стенд. Выдерживают вычислитель во включенном состоянии в течение 15 мин.

Контроль выполняют после установки расчетных значений проверяемых параметров по соответствующим каналам. В каждом случае после ввода команды "Вывод" считывают три значения соответствующего параметра не ранее, чем через t с, а для частотных сигналов через t • n с, где t равно 4 с - для вычислителей ВТД-В, ВТД-Г; 6 с - для ВТД-У; до 2 мин - для ВТД-Л; n - число частотных каналов. Вычислитель считается годным, если показания на индикаторе будут находиться в диапазоне допустимых значений, указанных в табл. 4  11.

  • 6.4.2 Счетчики СТД имеют возможность подключения различных преобразователей расхода с выходным сигналом тока (0-5, 0-20, 4-20 мА), частотным и импульсным сигналом; преобразователей давления (0-5, 0-20, 4-20 мА) и преобразователей температуры (Си '50, 100; Pt '50, 100, 500; Pt 100, 500; 0-5, 0-20, 4-20 мА).

Различные исполнения вычислителей (ВТД-В, ВТД-Г, ВТД-У, ВТД-Л) имеют некоторые особенности при подключении сигналов и поверке каналов измерения. Это, в част-

5 ности, полное или неполное использование каналов измерения вычислителя, а также жесткое назначение измеряемых параметров и каналов в исполнениях ВТД-В, ВТД-Г, ВТД-Л и свободное их назначение (в пределах трех групп сигналов: частотный/ импульсный, токовый и сопротивление) в исполнении ВТД-У.

В разделе 5, табл.1 паспорта СТД делается отметка о поверке каналов вычислителя. Состав обслуживаемых каналов и типов преобразователей вносится в паспорт СТД на основании данных карты заказа. Некоторые контрольные примеры параметров, которые могут быть использованы для поверки, приведены в табл.3. Задание типов конкретных преобразователей в базу данных вычислителя выполняется в соответствии с руководством по эксплуатации, приложение Д.

Таблица 3

Параметры автоматического ввода при поверке вычислителей счетчика СТД:

1 Исполнение ВТД-В (при включении в сеть с зажатой клавишей ВЫВОД - режим поверки каналов измерения Q, P, T)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

003

10

j05

1

109

50

П100

14444

j00

1405

108

0,5

j23

1

2 Исполнение ВТД-В (при включении в сеть с зажатой клавишей ВВОД - режим поверки расчета G, М, W)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

003

21

105

1

122

150

П100

11

100

1405

121

1000

128

0,402

3 Исполнение ВТД-Г (при включении в сеть с зажатой клавишей ВЫВОД - режим поверки каналов измерения Q, dP, P, T)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

003

1000

102

1000

117

1

217

1

006

131

103

100

200

14400150

j18

0,5

100

11210150

104

10

208

1

j24

50

4 Исполнение ВТД-Г (при включении в сеть с зажатой клавишей ВВОД - режим поверки расчета G (Qc), M (Vc), W)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

Код

Значение

003

21

157

150

212

1,19Е-5

216

1

П100

11

100

14400150

200

11200150

213

0

253

75

153

1000

202

1000

214

182,31

256

1

156

0,5

211

412

215

1,65 Е-5

257

100

Продолжение табл. 3

5 Исполнение ВТД-У (при включении в сеть с зажатой клавишей ВЫВОД - режим поверки каналов измерения Q, dP, P, T)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

Код

Значение

0003

10

0006

1301

0018

28032810

0100

01120015

0101

17

0102

18 33

0103

1000

0104

100

0105

10

0118

1

0119

0,5

0125

50

0200

01440015

0201

01

0202

19 34

0209

1

0218

1

0219

0,5

0225

50

0300

01000015

0301

02

0302

20 35

0309

1

0318

1

0319

0,5

0325

50

0400

01000015

0401

03

0402

21 36

0409

1

0418

1

0419

0,5

0425

50

0500

01000015

0501

04

0502

22 37

0509

1

0518

1

0519

0,5

0525

50

0600

01000015

0601

05

0602

23 38

0609

1

0618

1

0619

0,5

0625

50

0700

0100015

0701

06

0702

24 39

0709

1

0718

1

0719

0,5

0725

50

0800

01000015

0801

07

0802

25 40

0809

1

0818

1

0819

0,5

0825

50

0900

01000015

0901

08

0902

26 41

0909

1

0918

1

0919

0,5

0925

50

1000

01000015

1001

09

1002

27 42

1009

1

1018

1

1019

0,5

1025

50

1100

01000015

1101

10

1102

28 43

1109

1

1118

1

1119

0,5

1125

50

1200

01000015

1201

11

1202

29 44

1209

1

1218

1

1219

0,5

1225

50

1300

01000015

1301

12

1302

30 45

1309

1

1318

1

1319

0,5

1325

50

1400

01000015

1401

13

1402

31 46

1409

1

1418

1

1419

0,5

1425

50

1500

01000015

1501

14

1502

32 47

1509

1

1518

1

1519

0,5

1525

50

1600

1625

01000015

50

1601

15

1609

1

1618

1

1619

0,5

6 Исполнение ВТД-У ( при включении в сеть с зажатой клавишей ВВОД - режим поверки расчета G (Qc), M (Vc), W)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

Код

Значение

0003

21

0018

28032810

0100

01440015

0101

01 00 00

0102

17 33

0151

1000

0154

0,5

0155

150

0200

01120015

0201

02 00 00

0202

18 34

0203

1000

0212

412

0213

0,0000119

0215

182,31

0216

0,000165

0217

1

0251

75

0254

1

0255

100

П0100

1

П0101

1

7 Исполнение ВТД-Л ( при вводе параметра 003:10 - режим поверки каналов измерения Q, P, T и расчета М, W)

Код

Значение

Код

Значение

Код

Значение

Код

Значение

Код

Значение

003

10

006

1310001

015

28032810

100

1517

101

100

102

0,5

103

50

114

1

200

1517

201

100

202

0,5

203

50

214

1

300

1507

301

100

302

0,5

303

50

400

1507

401

100

402

0,5

403

50

П100

11444

Примечание. Ввод таблиц параметров при поверке имеет вспомогательный характер. При поверке должны быть проверены все назначенные в паспорте каналы измерения, поэтому таблица 3 для конкретного исполнения и заказа вычислителя соответственно корректируется. Проверка введенных параметров может быть выполнена при их выводе на ЖКИ, принтер или персональный компьютер.

  • 6.4.3 Для проверки показаний тепловой энергии Wn по узлу учета 1 вводят, при необходимости, команду очистки. Далее выполняют команду пуск по 1 потребителю в соответствии с руководством по эксплуатации каждого вычислителя.

Пуск вычислителей ВТД-В, ВТД-Г, ВТД-У следует выполнять через 1-2 с после очередного высвечивания символа "*" ЖКИ. Время пуска фиксируется в соответствующем параметре узла учета.

Интервал интегрирования для ВТД-В, ВТД-Г, ВТД-У - 10 мин. По истечении интервала интегрирования накопленные значения энергии и масс фиксируются в соответствующих параметрах вычислителей.

Вычислитель ВТД-В, ВТД-Г, ВТД-У считается выдержавшим испытания, если показания Wn на ЖКИ находятся в диапазоне допустимых значений, приведенных в табл.4. Поверка вычислений массы М и энергии W п для ВТД-Л см. в п. 6.4.7

Таблица 4

Контрольный пример показаний энергии

Исполнение

Параметр

Расчетное значение

Диапазон допустимых показаний

ВТД-В, ВТД-Г, ВТД-У

W п , Г кал

23,092

23,071 - 24,013

  • 6.4.4 Для проверки показаний массового расхода выводят показания G1, G2 для исполнений ВТД-Г, ВТД-У и G1 - для ВТД-В, которые должны быть в диапазоне допустимых значений табл.5.

Таблица 5

Задаваемые параметры dP, Q, P, T и диапазоны показаний расхода

Значения входных параметров

Расчетное значение расхода, т/ч

Диапазон допустимых показаний расхода, т/ч

dP, кПа

Р, МПа

Т, °С

693,08

(ВТД-Г, ВТД-У)

692,46 - 693,70

75

1

100

Q, м3

Р, МПа

Т, °С

917,59 (ВТД-В, ВТД-Г, ВТД-У)

916,76 - 918,45

1000

0,5

150

  • 6.4.5 Проверку показаний входных сигналов вычислителя выполняют в следующем порядке. При остановленном счете вычислителя автоматически вводится режим поверки каналов измерения при включении вычислителя в сеть с зажатой клавишей ВЫВОД (для ВТД-Л аналогичная функция выполняется командой 003:10).

При необходимости, параметры настройки, указанные в табл. 3 для автоматического ввода режима поверки каналов измерения, корректируются с учетом конкретного состава преобразователей СТД, зафиксированного в паспорте СТД. Затем подключают с помощью соответствующих кабелей стенд СКВ и просматривают на ЖКИ все параметры входных каналов, отмеченных в паспорте вычислителя. Результаты показаний сравнивают с допустимыми пределами в соответствии с п.6.4.1 и табл.табл. 6, 7, 8, 9, 10.

Для каналов измерения температуры с использованием термопреобразователей сопротивления поверку достаточно проводить по табл. 6 (градуировка Си'100) для термопреобразователей сопротивления Си'50, Си'100, Pt'50, Pt'100, Pt 100 или по табл. 7 (градуировка Pt '500) для термопреобразователей сопротивления Pt '500, Pt 500. При использовании для поверки стенда СКВ-2 контрольные значения температуры повторяются через 3 канала: на первом - Т1, втором - Т2, третьем - Т3, на четвертом - Т4=Т1, пятом Т5=Т2 и т. д.

8 Таблица 6

Расчетные значения и диапазон допустимых показаний температуры для НСХ Си'100, Pt '100, Pt 100 термопреобразователей по ГОСТ 6651-94

Значение сопротивления на мере, Ом

Тип термопреобразователя

НСХ Си'100

НСХ Pt '100

НСХ Pt 100

Поверяемая точка, °С

Диапазон допустимых показаний, °С

Поверяемая точка, °С

Диапазон допустимых показаний, °С

Поверяемая точка, °С

Диапазон допустимых показаний, °С

121,40

50,023

49,888 - 50,158

54,359

54,224 - 54,494

55,205

55,070 - 55,340

142,80

100,048

99,913 - 100,183

109,590

109,465 -109,725

111,342

111,307 -111,477

164,19

150,070

149,935 - 150,205

165,757

165,622 -165,892

168,432

168,297 -168,567

Таблица 7

Расчетные значения и диапазон допустимых показаний температуры для НСХ Pt '500, Pt 500 термопреобразователей по ГОСТ 6651-94

Значение сопротивления на мере, Ом

Тип термопреобразователя

НСХ Pt '500

НСХ Pt 500

Поверяемая точка, °С

Диапазон допустимых показаний, °С

Поверяемая точка, °С

Диапазон допустимых показаний, °С

598,55

50,026

49,891 - 50,161

50,816

50,681 - 50,951

695,50

99,974

99,839 - 100,109

101,579

101,444 -101,714

791,10

149,974

149,839 - 150,109

152,395

152,260 - 152,530

Таблица 8

Расчетные значения и диапазон допустимых показаний Q, dP, P,T для токовых сигналов 0 - 5, 0 - 20 мА

Параметры Q, м3/ч; dP, кПа; P, Мпа; T, °С

Верхнее значение диапазона

Расчетное показание

Диапазон допустимых показаний

1000

990,00

989,10 - 990,90

100

99,000

98,910 - 99,090

10

9,9000

9,8910 - 9,9090

1

0,99000

0,98910 - 0,99090

Поверка выполняется для одного (двух) каналов измерения тока 19,8 мА (диапазон 0-20 мА), а для всех остальных каналов измерения тока 4,95 мА (диапазон 0-5 мА).

Для каждого из каналов используется одно из верхних значений 1000, 100, 10, 1 (например, для dP11 - 1000 кПа, dP12 - 100 кПа, dP13 - 10 кПа, Р - 1 МПа, Т - 100°С)

Таблица 9

Расчетные значения и диапазон допустимых показаний объемного расхода (частотный выход преобразователя)

Расчетное значение периода частотного сигнала, мс

Расчетное показание объемного расхода, м3

Диапазон допустимых показаний объемного расхода, м3

Т

1 / Т 10-3

1 / Т (1 ± 0,9 0,05 %)

Примечание. Для поверки используется частотный сигнал с периодом, примерно равным 125 мс. Значение периода фиксируется в паспорте стенда СКВ

Таблица 10

Расчетное значение и диапазон допустимых показаний массы (импульсный выход преобразователя)

Вычислитель

Параметр

Расчетное значение массы, т

Диапазон допустимых показаний массы, т

ВТД-В, ВТД-Г, ВТД-У

М, т

14,230

14,217 - 14,243

  • 6.4.6 Проверку преобразования импульсных сигналов расходомеров выполняют при задании сигнала от стенда СКВ (импульсы с периодом ~125 мс) и регистрации вычисленного значения массы в проверяемых каналах учета за время 3 мин для ВТД-В, ВТД-Г, ВТД-У.

Задают параметры и команды: сначала, при необходимости, команду очистки по 1 потребителю, затем по всем поверяемым каналам учета признак импульсного преобразователя объемного расхода (признаки остальных преобразователей равны " 0 "), цену импульса, равную 10 л / имп, режим поверки " 1 ". а по 1-ому узлу учета (тип " 1 ") назначаются, в качестве подающих, все трубопроводы (каналы учета) с указанными импульсными расходомерами. Затем выполняют команду пуск по 1 узлу учета и по истечении интервала интегрирования выводят на ЖКИ значения масс всех поверяемых каналов. Эти значения должны быть в диапазоне допустимых показаний табл. 10.

6.4.7. Проверку показаний параметров давления P, температуры T и энергии W, массы M для вычислителя ВТД-Л выполняют после подключения стенда СКВ-2 к ВТД-Л, ввода данных табл.3, п.7. Диапазон допустимых значений параметров P представлен в табл.8 для верхнего предела 1 МПа, а для T - в одной из табл.табл. 6, 7.

Для проверки преобразования импульсных сигналов и вычисления энергии и массы корректируются значения параметров 100:1500, 200:1500, 300:1500, 400:1500 (состав поверяемых каналов фиксируется в паспорте СТД).

Далее, при необходимости, выполняется команда очистки 010:1 (при остановленном счетчике) и команда пуска 008:1.Через 4 мин вычисление энергии и массы прекращается, накопленные данные выводятся с помощью клавиатуры на ЖКИ и сравниваются с диапазоном допустимых значений, приведенных в табл.11. Процесс накопления можно наблюдать на ЖКИ: после пуска вывести на ЖКИ энергию или массу. После истечения интервала интегрирования четыре минуты на ЖКИ выводится сообщение о завершении интегрирования.

Таблица 11

Расчетные значения и диапазон допустимых показаний энергии и массы для ВТД-Л

Параметр

Расчетное значение

Диапазон допустимых показаний

W, ГДж

39,799

39,763 - 39,835

M, T

189,736

189,565 - 189,907

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРОК ВЫЧИСЛИТЕЛЯ

  • 7.1 Положительные результаты первичной поверки оформляются записью в п . 5.1 паспорта СТД с указанием поверенных каналов, даты первичной поверки, срока годности и нанесением клейма госповерителя.

7.2. Отрицательные результаты поверки также заносятся в паспорт с обязательным указанием о непригодности его к дальнейшей эксплуатации и о необходимой поверке после ремонта вычислителя.

  • 7.3 При положительных результатах поверки вычислитель может использоваться для дальнейшей поверки счетчика СТД.

  • 7.4 Результаты вторичных поверок вычислителя заносятся в п. 5.3 паспорта СТД или в отдельное свидетельство, содержащее данные п . 5.1 паспорта СТД.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРОК СТД

  • 8.1 Второй этап поверки счетчика СТД заключается в проверке соответствия типов, заводских номеров, дат текущей и следующей поверки, указанных в паспортах или свидетельствах о поверке составных частей СТД, записям в паспорте СТД. Проверяется также наличие действующих поверительных клейм в паспортах или свидетельствах о поверке составных частей СТД. Дата следующей поверки СТД определяется по дате следующей поверки преобразователя СТД с ближайшей датой по сравнению с датами всех преобразователей комплекта СТД.

  • 8.2 При истечении межповерочного интервала (или после ремонта) преобразователей необходима поверка этих преобразователей с соответствующей отметкой в паспортах или свидетельствах о поверке преобразователей. Затем определяется дата следующей поверки (в соответствии с п. 8.1) счетчика СТД нового комплекта, фиксируемая в табл. 5.3 паспорта СТД.

Такая процедура не является основанием для поверки других преобразователей с действующим клеймом поверки.

Директор ООО НПФ «ДИНФО»

В.М. Дрожжин

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
