    • УТВЕРЖДАЮ

    Заместитель директора

    по производственной метрологии

    ФГУП «ВНИИМС»

    Н.В. Иванникова

    2016 г.

    ДАТЧИКИ-1 АЗОЛ11АИИЗАТОРЫ ДАХ-М

    Методика поверки

    ИБЯД.413412.005 МП

    С изменениями № 1,2 г. Москва

    2016 г.

    Настоящая методика поверки распространяется на датчики-газоанализаторы ДАХ-М (в дальнейшем - газоанализатор) и устанавливает методику первичной (до ввода в эксплуатацию, после ремонта) и периодической поверки в процессе эксплуатации.

    Интервал между поверками - 1 год.

    1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

    Т абл ица 1.1

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование:

    - проверка работоспособности

    6.2

    6.2.1

    Да

    Да

    3 Определение метрологических характеристик:

    • - определение основной погрешности;

    • - определение вариации показаний

    6.3

    • 6.3.1

    • 6.3.2

    Да

    Да

    Да

    Да*

    4 Проверка соответствия программного обеспечения:

    - проверка идентификационных данных программного обеспечения **

    6.4

    6.4.1

    Да

    Да

    Примечания

    • 1 * Для газоанализаторов ДАХ-М-ХХ-ЫНз-бОО и ДАХ-М-ХХ-МНз-2000 не проводится.

    • 2 ** Проверку проводить для всех газоанализаторов, кроме:

    • -  ДАХ-М-03/-04, так как в них программное обеспечение (ПО) отсутствует;

    • - ДАХ-М-07/-07Н, так как их конструкция исключает возможность несанкционированного влияния на ПО газоанализатора и измерительную информацию.

    • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

    2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1.

    Таблица 2.1

    Номер пункта методики поверки

    Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

    4.1; 6

    Барометр-анероид контрольный М-67, диапазон измерения от 81,3 до 105 кПа

    (от 610 до 790 мм рт. ст.), погрешность ± 0,1 кПа (± 0,8 мм рт. ст.);

    ТУ 25-04-1797-75

    4.1; 6

    Гигрометр психрометрический ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности от 5 до 7 %; диапазон измерения температуры от 15 до 40 °C, предел абсолютной погрешности ± 0,2 °C; ТУ 25-11.1645-84

    6.3

    Секундомер механический СОСпр-2б-2-000, емкость шкалы 60 с/60 мин, КТ 2;

    ТУ 25-1894.003-90

    6.2; 6.3

    Ротаметр с местными показаниями РМ-А-0,063 ГУЗ, КТ 4, верхний предел 0,063 м3/ч; ГОСТ 13045—81, 3 шт.

    6.2; 6.3

    Мультиметр В7-80, МЕРА.411189.001 ТУ

    6.2; 6.3

    Источник питания Б5-71/1м, диапазон выходного напряжения от 0,1 до 30 В;

    ТУ РБ 100694318.001-2001

    6.2; 6.3

    Вентиль точной регулировки ИБЯЛ.306577.002-05 *

    6.2; 6.3

    Зажим медицинский 1x2 зубый, зубчатый, прямой, ТУ 64-1-3220-79 *

    6.2; 6.3

    Трубка ТС-Т (тройник), ГОСТ 25336-82 *

    6.2; 6.3

    Трубка ПВХ 4x1,5; ТУ 2247-465-00208947-2006 *

    6.2; 6.3

    Трубка Ф-4Д 4x1,0; ГОСТ 22056—76 *

    6.2; 6.3

    Колпачок ИБЯЛ.753773.008-02 (для газоанализаторов ДАХ-М-01/-03/-04/-05/ -05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х) *

    6.2; 6.3

    Крышка ИБЯЛ.725322.002 (для газоанализаторов ДАХ-М-07/-07Н) *

    6.2; 6.3

    Сосуд ИБЯЛ.441411.001 (для увлажнения ПГС) *

    6.2; 6.3

    Генератор ГДП-102 ИБЯЛ.413142.002 ТУ для источника микропотока, относительная погрешность значений массовой концентрации ПГС, получаемых с генератора: ± 8 %, ± 9, ± 10, ± 12 % в зависимости от применяемого источника микропотока

    Продолжение таблицы 2.1

    Номер пункта методики поверки

    Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

    6.2; 6.3

    Источник микропотока H2S «ИМ03-М-А2»; (5,1 ± 0,9) мкг/мин, 30/35 °C;

    ИБЯЛ.418319.013 ТУ, 2 шт.

    6.2; 6.3

    Источник микропотока SO2 «ИМ05-М-А2»; (5,1 ± 0,9) мкг/мин. 30/35 °C;

    ИБЯЛ.418319.013 ТУ (для газоанализаторов ДАХ-М-09/-09Х - 2 шт.)

    6.2; 6.3

    Источник микропотока SO2 «ИМ05-М-А2»; (6,0 ± 0,9) мкг/мин, 30/35 °C;

    ИБЯЛ.418319.013 ТУ (для газоанализаторов ДАХ-М-09/-09Х)

    6.2; 6.3

    Источник микропотока С1г «ИМ09-М-А2»; 7-15 мкг/мин, 30 °C; ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока СЬ «ИМ09-М-А2»; 0,5 - 1,4 мкг/мин, 30 °C;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока NO2 «ИМ01-О-Г2»; (2,55 ± 0,45) мкг/мин, 30 °C;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока НС1 «ИМ108-М-Е»; 7,5 мкг/мин, 30 °C;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Источник микропотока C2H5SH «ИМ07-М-А2»; 1,5 мкг/мин, 80 °C;

    ИБЯЛ.418319.013 ТУ

    6.2; 6.3

    Установка газосмесительная 368УО-И2000 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.002

    6.2; 6.3

    Установка газосмесительная 368УО-Л22 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.001

    6.2; 6.3

    Поверочные газовые смеси (ПГС) ТУ 6-16-2956-92, ТУ2114-001-00226247-2010 согласно приложению А

    • 2.2 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке, ПГС в баллонах под давлением, источники микропотока -действующие паспорта.

    • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

    3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 К поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413412.005 РЭ (для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/ -05ХН/-06/-06ТР/-06ТРХ-06ТРХН), руководство по эксплуатации часть 2 ИБЯЛ.413412.005 РЭ1 (для газоанализаторов ДАХ-М-07/-07Н), руководство по эксплуатации часть 3 ИБЯЛ.413412.005 РЭ2 (для газоанализаторов ДАХ-М-09/-09Х) (в дальнейшем - РЭ) и прошедшие необходимый инструктаж.

    • 3.2 При работе с ПГС, содержание кислорода в которых превышает 23 %, жировое загрязнение газового тракта должно быть исключено.

    • 3.3 Помещение должно быть оборудовано вытяжной вентиляцией.

    • 3.4 В помещении запрещается пользоваться открытым огнем и курить.

    • 3.5 Требования безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. № 116.

    • 3.6 Сброс газа при поверке газоанализатора по ПГС должен осуществляться за пределы помещения.

    4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговариваются особо:

    • - температура окружающего воздуха,                         °C        20 ± 5;

    • - относительная влажность окружающего воздуха,              %         65 ±15;

    • - атмосферное давление,                                        кПа        101,3 ± 4,0

    (ммрт. ст.) (760 ±30);

    • - напряжение питания газоанализаторов (кроме ДАХ-М-09/-09Х), В          14,0 ± 0,5;

    • - напряжение питания газоанализаторов ДАХ-М-09/-09Х,       В         24,0 ± 0,5;

    • - механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля, кроме земного, должны быть исключены;

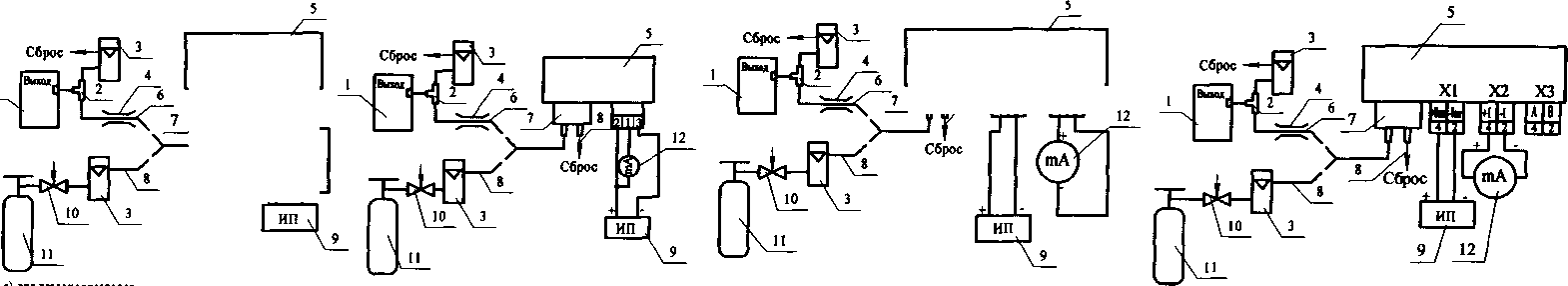

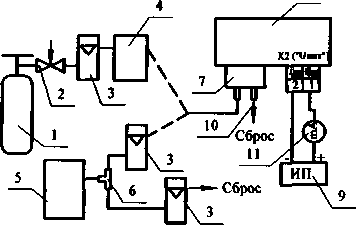

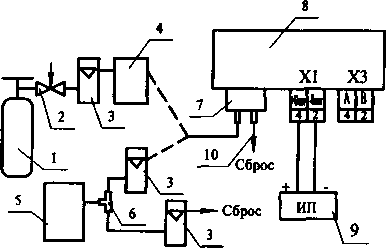

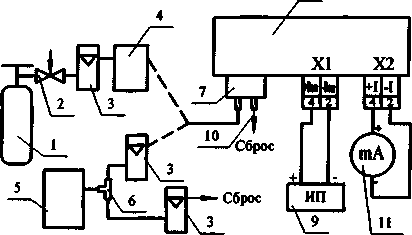

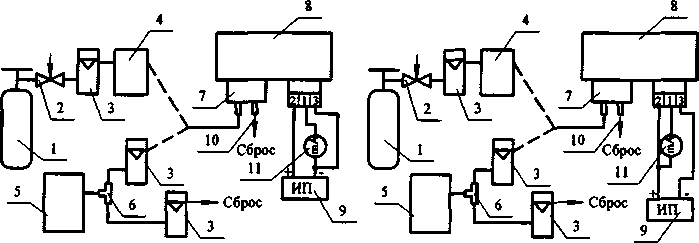

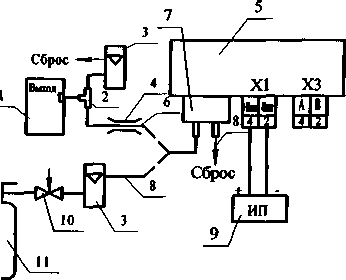

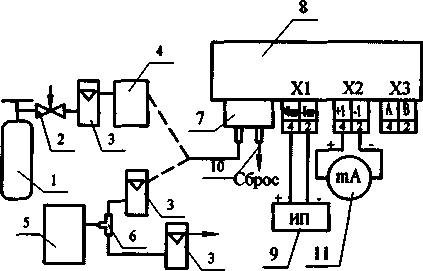

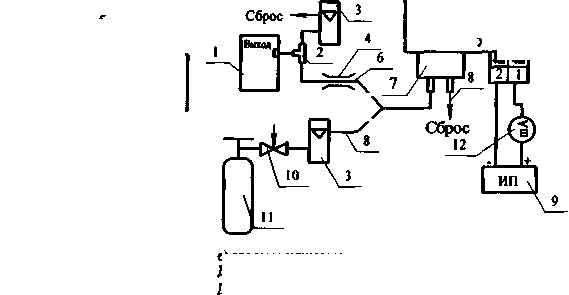

    • - проверку газоанализатора по ПГС проводить по схемам, приведенным в приложении Б;

    • - схемы проверки газоанализатора по ПГС, необходимый расход ПГС и длительность их подачи, в зависимости от исполнения газоанализатора согласно таблице 4.1 (для газоанализаторов ДАХ-М-09/-09Х - согласно таблице 4.2), если не оговорено особо.

    Допускается изменение показаний в установившемся значении выходного сигнала, не превышающее 0,2 в долях от пределов допускаемой основной погрешности. Установившимся значением считать среднее значение выходного сигнала в течение 30 с после начала отсчета показаний.

    Таблица 4.1

    Условное наименование газоанализатора

    Схема проверки по

    ПГС

    Расход

    ПГС, дм3/мин

    Время подачи ПГС, мин

    ПГС

    № 1

    ПГС

    №2

    ПГС

    №3

    ДАХ-М-ХХ-СО-200

    Рисунок Б.1

    (0,4 ±0,1)

    3

    3

    3

    ДАХ-М-ХХ-СО-1500

    ДАХ-М-ХХ-Оэ-10

    ДАХ-М-ХХ-Ог-30

    ДАХ-М-06-О2-25

    ДАХ-М-ХХ-Н2Б—40

    Рисунок Б.2

    (0,35 ± 0,05)

    3

    3

    3

    flAX-M-XX-RSH-5

    5

    5

    5

    ДАХ-М-ХХ-БО2-20

    ДАХ-М-ХХ-С12-25

    ДАХ-М-ХХ-С12-50

    Продолжение таблицы 4.1

    Условное наименование газоанализатора

    Схема

    проверки по

    ПГС

    Расход

    ПГС, дм3/мин

    Время подачи ПГС, мин

    ПГС

    № 1

    ПГС

    №2

    ПГС

    №3

    ДАХ-М-ХХ-!ЧО2-10

    Рисунок Б.2

    (0,35 ± 0,05)

    5

    5

    5

    ДАХ-М-ХХ-М2О4-20

    ДАХ-М-ХХ-НС1-30

    10

    10

    5

    ДАХ-М-ХХ-МНз-600

    Рисунок Б.З

    (0,4 ±0,1)

    15

    10

    10

    ДАХ-М-ХХ-МНз-2000

    15

    15

    15

    ДАХ-М-ХХ-NO-IOO

    Рисунок Б.1

    (0,4 ±0,1)

    5

    5

    5

    ДАХ-М-ХХ-ЬЮ-200

    Примечание - Для газоанализаторов ДАХ-М-ХХ-ЫНз-бОО и ДАХ-М-ХХ-МНз-2000 периодическую поверку проводить по схеме, приведенной на рисунке Б. I.

    Таблица 4.2

    Условное наименование газоанализатора

    Схема проверки по

    ПГС

    Расход

    ПГС, дм3/мин

    Время подачи ПГС, мин

    ПГС

    № 1

    ПГС

    №2

    ПГС

    №3

    ДАХ-М-ХХ-СО-500

    ДАХ-М-ХХ-СО-2000

    0,4 ±0,1

    3

    3

    3

    ДАХ-М-ХХ-СО-5000

    ДАХ-М-ХХ-ЫО-200

    ДАХ-М-ХХ-ЫО-2000

    Рисунок Б. 1

    0,4 ±0,1

    5

    5

    5

    ДАХ-М-ХХ-1ЧО-0,4

    ДАХ-М-ХХ-ЫОг-ЮО

    ДАХ-М-ХХ-ЬЮг-гОО

    0,4 ±0,1

    5

    5

    5

    ДАХ-М-ХХ-?Ю2-500

    дах-м-хх-ыо2-зооо

    ДАХ-М-ХХ-БО2-40

    Рисунок Б.2

    0,35 ± 0,05

    5

    5

    5

    ДАХ-М-ХХ-Б02-200

    10

    5

    5

    дах-м-хх-бо2-зооо

    Рисунок Б.1

    0,4 ±0,1

    15

    5

    5

    ДАХ-М-ХХ-О2-21

    3

    3

    3

    • 5 ПОДГОТОВКА К ПОВЕРКЕ

      • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    • - ознакомиться с настоящей методикой поверки и РЭ;

    • - выполнить мероприятия по обеспечению условий безопасности;

    • - проверить наличие паспортов и сроки годности ПГС и источников микропотока;

    • - выдержать газоанализатор, баллоны с ПГС, генератор ГДП-102 и установки для приготовления ПГС в помещении, в котором проводят поверку, в течение 24 ч;

    • - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

    • - установить газоанализатор в рабочее положение и подготовить его к работе и проведению поверки согласно разделу 2 РЭ;

    • - провести перед определением метрологических характеристик корректировку нулевых показаний и чувствительности газоанализатора согласно разделу 3 РЭ.

    ВНИМАНИЕ!

    • 1 После проведения корректировки нулевых показаний и чувствительности перед определением метрологических характеристик необходимо:

    • - выдержать газоанализатор ДАХ-М-ХХ-Ог-10 на ПГС № 1 в течение 15 мин, остальные газоанализаторы (кроме ДАХ-М-09/-09Х) выдержать на атмосферном воздухе в течение 45 мин;

    -для газоанализаторов ДАХ-М-09/-09Х подать на вход воздух кл.1 по ГОСТ 17433— 80 через увлажнитель. Расход воздуха при этом установить в соответствии с данными таблицы 4.2 для ПГС № 1. Воздух подавать:

    а) для газоанализаторов ДАХ-М-ХХ-вО^40, ДАХ-М-ХХ-80г-200,

    ДАХ-М-ХХ-БОг-ЗООО                                            - в течение 20 мин;

    б) для остальных газоанализаторов                          - в течение 10 мин.

    • 2 Для газоанализаторов ДАХ-М-ХХ-МН3-600 и ДАХ-М-ХХ-1ЧН3-2000 повторную подачу ПГС № 3 допускается проводить не ранее, чем через 30 мин после предыдущей во избежание повреждения (высыхания) электрохимического датчика.

    6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

    • -   отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

    • -   наличие пломб;

    • -   наличие маркировки газоанализатора, согласно разделу 1 РЭ;

    • -   комплектность газоанализатора, согласно разделу 1 РЭ;

    • -   исправность органов управления, настройки и корректировки;

    • -   наличие заземления газоанализатора, отсутствие следов ржавчины и окисления в местах подсоединения заземляющего проводника;

    • -   наличие всех крепежных деталей и элементов.

    Примечание - Проверку комплектности газоанализатора проводят только при первичной поверке при выпуске из производства.

    • 6.1.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

    • 6.2 Опробование

      • 6.2.1 Проверка работоспособности

        • 6.2.1.1 Проверку работоспособности проводить согласно РЭ.

        • 6.2.1.2 Газоанализатор считается работоспособным, если требования РЭ выполняются.

    6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной погрешности

    • 6.3.1.1 При определении основной погрешности газоанализатора подавать ПГС в последовательности №№ 1-2-3-2—1-3 в течение времени, указанного в таблице 6.1 (для газоанализаторов ДАХ-М-09/-09Х - в течение времени, указанного в таблице 4.2).

    Таблица 6.1

    Условное наименование газоанализатора

    Время подачи ПГС, мин

    № 1

    №2

    №3

    №2

    № 1

    №3

    ДАХ-М-ХХ-СО-200

    ДАХ-М-ХХ-СО-1500

    3

    3

    3

    3

    3

    3

    ДАХ-М-ХХ-От-Ю

    Продолжение таблицы 6.1

    Условное наименование газоанализатора

    Время подачи ПГС, мин

    № 1

    №2

    №3

    №2

    № 1

    №3

    ДАХ-М-ХХ-Ог-ЗО

    3

    3

    3

    3

    3

    3

    ДАХ-М-Об-Ог-25

    flAX-M-XX-H2S-40

    ДАХ-М-ХХ-RSH-S

    5

    5

    5

    5

    5

    5

    ДАХ-М-ХХ-С12-25

    5

    5

    5

    5

    15

    10

    ДАХ-М-ХХ-С12-50

    ДАХ-М-ХХ-]ЧН3-600

    15

    10

    10

    10

    45

    10

    ДАХ-М-ХХ-1ЧН3-2000

    15

    15

    15

    15

    25

    15

    /JAX-M-XX-SO2-20

    5

    5

    5

    5

    5

    5

    ДАХ-М-ХХ-NCh-lO

    ДАХ-М-ХХ-НС1-30

    10

    10

    5

    5

    10

    5

    ДАХ-М-ХХ-Ы2О4-20

    5

    5

    5

    5

    15

    5

    ДАХ-М-ХХ-NO-IOO

    5

    ДАХ-М-ХХ-ИО-200

    Примечание - Для газоанализаторов ДАХ-М-ХХ-МН3-600, ДАХ-М-ХХ-МН3-2000 ПГС № I подавать через сосуд ИБЯЛ.441411.001.

    • 6.3.1.2 В каждой точке проверки регистрировать показания газоанализаторов:

    • -  по значению выходного сигнала постоянного тока для всех газоанализаторов, кроме ДАХ-М-06;

    • - по показаниям цифрового индикатора для всех газоанализаторов, кроме ДАХ-М-03/ -04/-07/-07Н.

    Для газоанализаторов ДАХ-М-07/-07Н допускается регистрация значений выходного сигнала постоянного тока по мультиметру В7-80, подключенному к колодке «Контроль 4-20 мА». При этом переключатель «Контроль 4-20 мА» газоанализатора должен быть переведен в состояние «OFF».

    • 6.3.1.3 Пересчитать значения выходного сигнала постоянного тока Ij, мА, в измеренное значение содержания поверочного компонента в ПГС (показания газоанализатора) по формуле где Ij - значение выходного сигнала постоянного тока газоанализатора, мА;

    Iq— начальный уровень выходного сигнала постоянного тока, равный:

    • - для газоанализаторов всех исполнений, кроме ДАХ-М-ХХ-МН3-600 - 4 мА;

    • - для газоанализатора ДАХ-М-ХХ-МНз-600:

    а) 4 мА при Ij от 0 до 12 мА включительно;

    б) 10 мА при Ij св. 12 до 20 мА;

    Кп — номинальный коэффициент преобразования, мА/(мг/м3) (мА/объемная доля, %; мА/объемпая доля, млн'1) согласно разделу 1 РЭ(п.1.2).

    • 6.3.1.4 Значение основной абсолютной погрешности газоанализатора Д, мг/м3 (объемная доля, %; объемная доля, млн'1), в каждой точке проверки определить по формуле

    Д = П] - Сд,

    (6.2)

    где - измеренное значение содержания поверочного компонента (показания газоанализатора) в j-ой точке проверки, мг/м3 (объемная доля, %; объемная доля, млн’1);

    Сд - действительное значение содержания поверочного компонента в точке проверки, указанное в паспорте на ПГС, мг/м3 (объемная доля, %; объемная доля, млн’1).

    • 6.3.1.5 Значение основной относительной погрешности 5, %, в каждой точке проверки определить по формуле

    (6.3)

    • 6.3.1.6 Значение основной приведенной погрешности у, %, в каждой точке проверки определить по формуле где Ав, Ан - верхний и нижний пределы диапазона измерений, мг/м3 (объемная доля, %).

      (6.4)

    • 6.3.1.7 Результаты операции поверки положительные, если полученные значения основной погрешности газоанализатора в каждой точке проверки не превышают пределов, указанных в приложении В.

    • 6.3.2 Определение вариации показаний

    • 6.3.2.1 Определение вариации показаний проводить одновременно с определением основной погрешности на ПГС № 2.

    Примечание - Для газоанализаторов ДАХ-М-ХХ-NHj—600, ДАХ-М-ХХ-NHr-2000 при проведении периодической поверки определение вариации показаний не проводится.

    • 6.3.2.2 Значение вариации показаний Ьд, в долях от пределов допускаемой основной абсолютной погрешности, определять в точке проверки по формуле

    (6.5)

    где Пб (Пм) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания поверочного компонента, мг/м3 (объемная доля, %; объемная доля, млн'1);

    Ад - предел допускаемой основной абсолютной погрешности, мг/м3 (объемная доля, %; объемная доля, млн'1).

    • 6.3.2.3 Значение вариации показаний Ь§, в долях от пределов допускаемой основной

    относительной погрешности, определять в точке проверки по формуле

    ь.=>~Г“-100-                      «>•«

    д *°д

    где 5д - предел допускаемой основной относительной погрешности, %.

    • 6.3.2.4 Значение вариации показаний by, в долях от пределов допускаемой основной приведенной погрешности, определять в точке проверки по формуле

    ь,. п*-п» .100, (Ав-Ан)-уд

    (6.7)

    где уд - предел допускаемой основной приведенной погрешности, %.

    • 6.3.2.5 Результаты операции поверки положительные, если полученные значения вариации показаний не превышают 0,5 в долях от пределов допускаемой основной погрешности.

    6.4 Проверка соответствия программного обеспечения

    • 6.4.1 Проверка идентификационных данных программного обеспечения

    • 6.4.1.1 Проверку проводить в следующей последовательности:

    • - газоанализатор включить;

    • - через несколько секунд на индикаторе отобразится номер версии ПО;

    • - зарегистрировать номер версии ПО;

    • - затем, через несколько секунд, отобразится значение цифрового идентификатора ПО;

    • - зарегистрировать значение цифрового идентификатора ПО.

    • 6.4.1.2  Результаты операции поверки положительные, если зарегистрированные идентификационные данные соответствуют данным, указанным в РЭ.

    7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению.

    • 7.2 Положительные результаты поверки удостоверяют знаком поверки и (или) записью в руководстве по эксплуатации, заверяемой подписью поверителя и знаком поверки. По требованию потребителя выдается свидетельство о поверке установленной формы и составляется протокол результатов поверки произвольной формы.

    •  7.3 При отрицательных результатах поверки газоанализатор к применению не

    допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

    Начальник отдела метрологии - главный метролог

    ФГУП «С'ГЮ «Аналитприбор»

    i-         , Н.А. Диваков

    Инженер-метролог

    ФГУП «СПО «Аналитприбор:

    Н.С. Ласкина

    Начальник отдела 205

    ФГУП «вниимс»

    Ш.Р. Фаткудинова

    Приложение А

    (обязательное)

    Перечень ПГС, необходимых для поверки газоанализаторов

    Таблица А.1

    № ПГС

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-СО-200

    1

    СО-воздух

    объемная доля, % (мг/м3)

    0,0001

    (1,2)

    ±20

    ± (-2222-Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная доля, % (мг/м3)

    0,0086 (ЮО)

    ±5

    ±2

    10465-2014

    3

    СО-воздух

    объемная доля, % (мг/м3)

    0,0163 (190)

    ±5

    ±2

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-СО-1500

    1

    СО-воздух

    объемная доля, % (мг/м3)

    0,0001

    (1,2)

    ±20

    ± (-2222-Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная доля, % (мг/м3)

    0,060 (700)

    ±5

    ±2

    10465-2014

    3

    СО-воздух

    объемная доля, % (мг/м3)

    0,120 (1425)

    ±5

    ± (-1,25-Х+2,125)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-НгБ-40

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    Нгв-воздух

    мг/м3

    17

    ± 3 абс.

    ±8

    *

    3

    Нгв-воздух

    мг/м3

    34

    ± 6 абс.

    ±8

    *

    Газоанализаторы ДАХ-М-ХХ-8€>2~20

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    вОг-воздух

    мг/м3

    10

    ± 3 абс.

    ±8

    *

    3

    БОг-воздух

    мг/м3

    17

    ± 3 абс.

    ±8

    *

    Газоанализаторы ДАХ-М-ХХ-С1г-25

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    С1г-воздух

    мг/м3

    12

    ± 1 абс.

    ±9

    *

    3

    СЬ-воздух

    мг/м3

    23

    ± 2 абс.

    ±9

    *

    № пгс

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Томер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-Ch-SO

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    Ch-воздух

    мг/м3

    23

    ± 2 абс.

    ±9

    ♦

    3

    СЬ-воздух

    мг/м3

    45

    ± 5 абс.

    ±9

    *

    Газоанализаторы ДАХ-М-ХХ-ЫНз-600 (первичная поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    ЫНз-воздух

    мг/м3

    200

    ± 32 абс.

    ± 20 абс.

    **

    3

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,071 (500)

    ± 0,004 абс. (± 30 абс.)

    ± 0,003 абс. (± 20 абс.)

    7922-2001

    Газоанализаторы ДАХ-М-ХХ-ЫНз-600 (периодическая поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,028 (200)

    ±10

    ±4

    10467-2014

    3

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,071 (500)

    ± 0,004 абс. (± 30 абс.)

    ± 0,003 абс. (± 20 абс.)

    7922-2001

    Газоанализаторы ДАХ-М-ХХ-ЫНз-2000 (первичная поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    ЫНз-воздух

    мг/м3

    1000

    ±160 абс.

    ±100 абс.

    ***

    3

    ЫНз-воздух

    мг/м3

    1800

    ± 288 абс.

    ±180 абс.

    ***

    Газоанализаторы ДАХ-М-ХХ-ЫНз-2000 (периодическая поверка)

    1

    Воздух сжатый кл.1 ГОСТ 17433—80                             -

    2

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,14 (1000)

    ±5

    ±(-1,11-Х+4,05)

    10467-2014

    3

    ЫНз-воздух

    объемная доля, % (мг/м3)

    0,250

    (1800)

    ± 0,035 абс. (± 250 абс.)

    ±0,015 абс. (±110 абс.)

    7920-2001

    № пгс

    Компонентный состав

    Характеристика ПГС

    Иомер ПГС по Госреестру или обозначение НТД

    Единица физической величины

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-Ог-10

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    5,0

    ± 5

    ±(-0,156-Х+1,578)

    10465-2014

    3

    O2-N2

    объемная доля, %

    9,5

    ±5

    ±0,8

    10465-2014

    Газоанализаторы ДАХ-М-06-О2-25

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    12,5

    ±5

    ± (-0,03-Х+1,1)

    10465-2014

    3

    O2-N2

    объемная доля, %

    23,5

    ±4

    ± (-0,007-Х+0,64)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-Ог-ЗО

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    15,0

    ±5

    ±(-0,03-Х+1,1)

    10465-2014

    3

    O2-N2

    объемная доля, %

    28,0

    ±4

    ± (-0,007-Х+0,64)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-NOr-lO

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    ЫОг-воздух

    мг/м3

    5,0

    ±1,5 абс.

    ±8

    *

    3

    МОг-воздух

    мг/м3

    8,5

    ±1,5 абс.

    ±8

    *

    Газоанализаторы /JAX-M-XX-N2O4-20

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    ЫОг-воздух

    мг/м3

    8,5

    ±1,5 абс.

    ±8

    *

    3

    ИОг-воздух

    мг/м3

    17

    ± 3 абс.

    ±8

    *

    Газоанализаторы ДАХ-М-ХХ-NO-IOO

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    NO-N2

    объемная доля, млн’1

    40

    ±20

    ±5

    8736-2006

    3

    NO-N2

    объемная доля, млн’1

    80

    ±20

    ±5

    8736-2006

    № пгс

    Компонентный состав

    Характеристика ПГС

    1омер ПГС по Госреестру или обозначение НТД

    Единица физической величины

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-ГЧО-200

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    no-n2

    объемная доля, млн'1 (мг/м3)

    80

    (ЮО)

    ±20

    ±5

    8736-2006

    3

    no-n2

    объемная доля, млн'1 (мг/м3)

    144

    (180)

    ± 10

    ± 4

    8737-2006

    Газоанализаторы ДАХ-М-ХХ-НС1-30

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    HCl-воздух

    мг/м3

    13

    ± 2,0 абс.

    ±8

    ♦***

    3

    HCl-воздух

    мг/м3

    25

    ± 3,8 абс.

    ±8

    ♦***

    Газоанализаторы ДАХ-М-ХХ-RSH-S

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    C2H5SH-воздух

    мг/м3

    2,1

    ± 0,35 абс.

    ±9

    *

    3

    C2H5SH-воздух

    мг/м3

    4,3

    ± 0,7 абс.

    ±9

    *

    Газоанализаторы ДАХ-М-ХХ-СО-500

    1

    СО-воздух

    объемная доля, % (мг/м3)

    0,00010

    (1,2)

    ±20

    ± (-2222-Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная доля, % (мг/м3)

    0,0215 (250)

    ±5

    ±2

    10465-2014

    3

    СО-воздух

    объемная доля, % (мг/м3)

    0,0409 (475)

    ±5

    ±2

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-ССХ-2000

    1

    СО-воздух

    объемная доля, % (мг/м3)

    0,00010

    (1,2)

    ±20

    ± (-2222-Х+10,2)

    10466-2014

    2

    СО-воздух

    объемная доля, % (мг/м3)

    0,086 (1000)

    ±5

    ±2

    10465-2014

    3

    СО-воздух

    объемная доля, % (мг/м3)

    0,163 (1900)

    ±5

    ± (-1,25-Х+2,125)

    10465-2014

    № пгс

    Компонентный состав

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Единица физической величины

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-СО-5000

    1

    Воздух сжатый кл.1 ГОСТ 17433—80

    2

    СО-воздух

    объемная доля, % (мг/м3)

    0,206 (2400)

    ±5

    ± (-1,25-Х+2,125)

    10465-2014

    3

    СО-воздух

    объемная доля, % (мг/м3)

    0,409 (4725)

    ±5

    ± (-1,25-Х+2,125)

    10465-2014

    Газоанализаторы ДАХ-М-ХХ-1ЧО-2000

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no-n2

    объемная доля, млн'1 (мг/м3)

    800 (1000)

    ±10

    ±3

    8738-2006

    3

    no-n2

    объемная доля, млн'1 (мг/м3)

    1440 (1800)

    ± 10

    ±3

    8738-2006

    Газоанализаторы 3AX-M-XX-NO-0,4

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no-n2

    объемная доля, млн'1 (объемная доля, %)

    1920 (0,192)

    ±10

    ±3

    8738-2006

    3

    no-n2

    объемная доля, млн'1 (объемная доля, %)

    3600 (0,36)

    ±10

    ±3

    8738-2006

    Газоанализаторы ДАХ-М-ХХ-NOr-lOO

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no2-n2

    объемная доля, млн'1 (мг/м3)

    26 (50)

    ±20

    ±5

    8740-2006

    3

    no2-n2

    объемная доля, млн'1 (мг/м3)

    43 (83)

    ±20

    ±5

    8740-2006

    № пгс

    Компонентный состав

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Единица физической величины

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-ИОг-МО

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no2-n2

    объемная доля, млн'1 (мг/м3)

    47 (90)

    ±20

    ±5

    8740-2006

    3

    no2-n2

    объемная доля, млн'1 (мг/м3)

    87 (166)

    ±20

    ±5

    8740-2006

    Газоанализаторы ДАХ-М-ХХ-ИОг-бОО

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no2-n2

    объемная доля, млн'1 (мг/м3)

    125

    (240)

    ±10

    ±4

    8741-2006

    3

    no2-n2

    объемная доля, млн'1 (мг/м3)

    235

    (450)

    ±10

    ±4

    8741-2006

    Газоанализаторы ДАХ-М-ХХ-ЬЮг-ЗООО

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    no2-n2

    объемная доля, млн'1 (мг/м3)

    782

    (1500)

    ±10

    ±3

    8742-2006

    3

    no2-n2

    объемная доля, млн'1 (мг/м3)

    1408

    (2700)

    ±10

    ±3

    8742-2006

    Газоанализаторы ДАХ-М-ХХ-вОг—40

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    so2-n2

    мг/м3

    20

    ±15

    ±8

    *

    3

    so2-n2

    мг/м3

    34

    ±15

    ±8

    *

    № пгс

    Компонентный состав

    Единица физической величины

    Характеристика ПГС

    Номер ПГС по Госреестру или обозначение НТД

    Содержание поверочного компонента

    Пределы допускаемого отклонения, %

    Пределы допускаемой относительной погрешности аттестации, %

    Газоанализаторы ДАХ-М-ХХ-вОг-ЮО

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    SO2-N2

    объемная доля, % (мг/м3)

    0,0038

    (ЮО)

    ±10

    ±4

    10467-2014

    3

    SO2-N2

    объемная доля, % (мг/м3)

    0,0068

    (180)

    ± 10

    ± 4

    10467-2014

    Газоанализаторы ДАХ-М-ХХ-вОг-3000

    1

    Воздух сжатый кл. 1 ГОСТ 17433—80

    2

    SO2-N2

    объемная доля, % (мг/м3)

    0,054

    (1500)

    ±5

    ± (-2,04-Х+4,02)

    10467-2014

    3

    SO2-N2

    объемная доля, % (мг/м3)

    0,1015

    (2700)

    ±5

    ± (-2,04-Х+4,02)

    10467-2014

    Газоанализаторы ДАХ-М-ХХ-Ог-21

    1

    Азот газообразный особой (или повышенной) чистоты ГОСТ 9293—74

    2

    O2-N2

    объемная доля, %

    10,5

    ±5

    ± (-0,03-Х+1,1)

    10465-2014

    3

    O2-N2

    объемная доля, %

    20,0

    ±5

    ± (-0,03-Х+1,1)

    10465-2014

    Примечания

    • 1 Поставщик ПГС - ФГУП «СПО «Аналитприбор», Россия, 214031, г. Смоленск,          ул.

    Бабушкина, 3, тел. (4812) 31-12-42, факс (4812) 31-75-18.

    • 2 * - ПГС, получаемые с генератора ГДП-102 с использованием источников микропотока ИБЯЛ.418319.013 ТУ.

    • 3 ** - ПГС, получаемые с установки газосмесительной 368УО-Я22 для приготовления поверочных газовых смесей состава NH3 с воздухом ИБЯЛ.064444.001.

    • 4 *♦* - ПГС, получаемые с установки газосмесительной 368УО-И2000 для приготовления поверочных газовых смесей состава NH3 с воздухом ИБЯЛ.064444.002.

    • 5 **** . ПГС, получаемые с генератора ГДП-102 с использованием источников микропотока ИМ108-М-Е, изготавливаемых ООО «Мониторинг», г. Санкт-Петербург.

    • 6 X - значение содержания поверочного компонента, указанное в паспорте на ПГС.

    Приложение Б (обязательное) Схемы проверки

    XI Х2

    7

    '2-

    Газовые соединения выполнить трубкой ПВХ 4x1,5 для подачи СОи 02; трубкой Ф-4Д 4x1,0 для подачи NO, NH,, NO2, SO.

    д) для газоанализаторов

    ДАХ-М-06-СО-200, ДАХ-М-06-СО-1500,

    ДАХ-М-06-02-30, ДАХ-М-06-О2-25, ДАХ-М-06-02-10, ДАХ-М-06-NO-lOO, flAX-M-06-NO-200, ДАХ-М-06-ЫН3-600, ДАХ-М-06-ЫН3-2000

    ч                        -

    J Сброс

    +

    i

    ✓

    л

    id

    -I Сброс

    Д

    /в/

    а) для газоанализаторов ДАХ-М-01-СО-200, ДАХ-М-01-СО-1500, ДАХ-М-01-02-30, ДАХ-М-01-Oj-lO, ДАХ-M-Ol-NO-lOO, ДАХ-М-01-Ы0-200, ДАХ-М-03-СО-200, ДАХ-М-03-СО-1500, дах-м-оз-о2-зо, ДАХ-М-03-О2-Ю, ДАХ-М-03-NO-lOO, flAX-M-03-NO-200, flAX-M-01-NH3-600, flAX-M-Ol-NH3-2OOO, flAX-M-O3-NH,-6OO, flAX-M-03-NH,-2000

    б) для газоанализаторов ДАХ-М-04-СО-200, ДАХ-М-04-СО-1500, ДАХ-М-04-02-30, ДАХ-М-04-02-10, ДАХ-М-04-NO-lOO, ДАХ-М-044ГО-200, HAX-M-04-NH3-600, flAX-M-04-NH,-2000

    XzCUnarJ

    <h

    i

    Г

    в) для газоанализаторов ДАХ-М-05-СО-200, ДАХ-М-05-СО-1500, ДАХ-М-05-02-30, ДАХ-М-О5-О2-10, ДАХ-М-05-NO-lOO, ДАХ-М-05-Ы0-200, ДАХ-М-05-ЫН3-600, flAX-M-05-NHj-2000,

    ДАХ-М-05Х-СО-200, ДАХ-М-05Х-СО-1500, ДАХ-М-05Х-02-30, ДАХ-М-05Х-О2-Ю, flAX-M-05X-NO-100, ДАХ-М-05ХЛО-200, ДАХ-М-05Х-ЫН,-600, flAX-M-O5X-NH3-2OOO;

    ДАХ-М-О5ХН-СО-200, ДАХ-М-05ХН-00-1500, ДАХ-М-05ХН-02-30, ДАХ-М-05ХН-02-10, flAX-M-05XH-NO-100, ДАХ-М-05ХН-ЫО-200, ДАХ-М-05ХН-ЫН3-600, ДАХ-М-05ХН-ЫН3-2000

    е) для газоанализаторов ДАХ-М-07-СО-200, ДАХ-М-07-СО-1500, ДАХ-М-07-02-30, ДАХ-М-07-О2-Ю, ДАХ-М-07-NO-lOO, ДАХ-М-07-ЫО-200, Д АХ-М-07Н-СО-200, ДАХ-М-07Н-СО-1500, ДАХ-М-07Н-02-30, ДАХ-М-07Н-О2-Ю, ДАХ-M-OTH-NO-IOO, ДАХ-М-07Н-ЫО-200, flAX-M-07-NH3-600, flAX-M-07-NH3-2000, ДАХ-М-07Н-ЫН3-600, ДАХ-М-07Н-Ш3-2000

    • 1 - баллон с ПГС;

    • 2 - вентиль точной регулировки;

    • 3 - ротаметр;

    • 4 - колпачок или крышка;

    • 5 - источник питания постоянного тока;

    • 6 - газоанализатор;

    • 7 - мультиметр В7-8О (в режиме измерения силы постоянного тока);

    • 8 - сосуд для увлажнения (только для ДАХ-М-ХХ-ЫН3-600, ДАХ-М-ХХ-ЫН3-2000 при подаче ПГС № 1)

    г) для газоанализаторов

    ДАХ-М-06ТР-СО-200, ДАХ-М-06ТР-СО-1500, ДЛХ-М-06ТР-02-30,

    ДАХ-М-06ТР-Ог-10,ДАХ-М-06ТР-НО-100, ДАХ-М-06ТР-ЫО-200,

    ДАХ-М-06ТР-ЫН3-600, flAX-M-06TP-NH3-2000,

    ДАХ-М-06ТРХ-СО-200, ДАХ-М-06ТРХ-СО-1500, ДЛХ-М-06ТРХ-О2-3( ДАХ-М-06ТРХ-02-Ю, ДАХ-М-ОбТРХ-NO-lOO, )(AX-M-06TPX-N0-200 flAX-M-06TPX-NH3-600,flAX-M-06TPX-NH3-2000;

    ’ ДАХ-М-06ТРХН-СО-200, ДАХ-М-06ТРХН-СО-1500,

    ■ ДАХ-М-06ТРХН-02-30,ДАХ-М-06ТРХН-02-10,

    ДАХ-М-ОбТРХН-NO-lOO, flAX-M-06TPXH-NO-200,

    ДАХ-М-06ТРХН-ЫН3-600, ДАХ-М-06ТРХН-ЫН3-2000;

    ДАХ-М-09 всех исполнений, кроме flAX-M-09-SOr-40,

    ДАХ-М-09Х всех исполнений, кроме flAX-M-09X-S02-40

    Рисунок Б.1 - Схема проверки газоанализаторов ДАХ-М-ХХ-СО-200, ДАХ-М-ХХ-СО-1500, ДАХ-М-ХХ-О2-30, ДАХ-М-ХХ-О2-Ю, ДАХ-М-06-О2-25, ДАХ-М-ХХ-NO-IOO, flAX-M-XX-NO-200, газоанализаторов ДАХ-М-ХХ-СО-500, ДАХ-М-ХХ-СО-2000, ДАХ-М-ХХ-СО-5000, ДАХ-М-ХХ-ЫО-2000, ДАХ-М-ХХ-NO-OA ДАХ-М-ХХ-Ы02-100, ДАХ-М-ХХ-Ы02-200, flAX-M-XX-N02-500, ДАХ-М-ХХ-Ы02-3000, flAX-M-XX-SOj-200, ДАХ-М-ХХ-БОг-ЗООО, ДАХ-М-ХХ-ОГ21; газоанализаторов flAX-M-XX-NH3-600, flAX-M-XX-NH3-2OOO (при периодической поверке) по ПГС

    ИБЯЛ.413412.005 МП

    родолжение приложения Б

    /

    — т

    Сброс

    4

    12 /

    и.

    XI

    Х2

    Ц 1 я ы -ТПП— ЕЕ

    г

    НМ

    a) mi газоаимизаторов

    ДАХ-М-01-Н2б-40, flAX-M-01-RSH-5, ДАХ-М-01-бО2-20, ДАХ-М-О1-СЦ-25, ДАХ-М-01-С12-50, ДАХ-M-OI-NOj-IO, flAX-M-01-N204-20, ДАХ-М-01-НС1-30, ДАХ-М-03-Н2Д-40, flAX-M-O3-RSH-5, flAX-M-03-S02-20, ДАХ-М-03-С12-25, ДАХ-М-03-С12-50, ДАХ-М-03-NOj-IO, flAX-M-03-N204-20, ДАХ-М-ОЗ-НС1-ЗО

    б) Mi газоаимизаторов

    ДАХ-М-04-Н2640, flAX-M-O4-RSH-5, flAX-M-04-SO,-20, ДАХ-М-О4-С12-25, ДАХ-М-04С12-50, ДАХ-М-04-NOj-IO, flAX-M-04-N204-20, ДАХ-М-04-НС1-30

    5

    7

    Х2 CUiua')

    в) mi газоаимизаторов flAX-M-05-H2S-40, flAX-M-O5-RSH-5, flAX-M-05-S02-20, ДАХ-М-О5-С12-25, ДАХ-М-05-СЦ-50, ДАХ-М-05-NOj-IO, flAX-M-05-N20,-20, ДАХ-М-О5-НС1-ЗО; flAX-M-05X-H2S-40, flAX-M-O5X-RSH-5, flAX-M-05X-S02-20,

    ДАХ-М-05Х-С12-25, ДАХ-М-О5Х-С12-5О, flAX-M-05X-N02-10, ДАХ-М-05Х-М204-20, ДАХ-М-05Х-НС1-30, flAX-M-05XH-H2S-40, flAX-M-05XH-RSH-5, flAX-M-05XH-S02-20, ДАХ-М-О5ХН-С12-25, ДАХ-М-05ХН-С12-50, ДАХ-М-05ХН-Ы02-Ю, ДАХ-М-05ХН-Ы20,-20, ДАХ-М-05ХН-НС1-30

    ля газоанализаторов

    X-M-06-H2S-40, flAX-M-06-RSH-5, flAX-M-O6-SO,-20, К-М-06-С12-25, ДАХ-М-06-С12-50, ДАХ-М-06-NOj-IO, <-M-06-N204-20, ДАХ-М-06-НС1-30

    е) mi газоанализаторов

    ДАХ-М-07-Н2б-40, flAX-M-07-RSH-5, flAX-M-07-S02-20, ДАХ-М-07-С12-25, ДАХ-М-07-С12-50, ДАХ-М-07-NOj-IO, flAX-M-07-N204-20, ДАХ-М-07-НС1-30, flAX-M-07H-H2S-40, flAX-M-O7H-RSH-5, flAX-M-07H-S02-20, ДАХ-М-О7Н-С12-25, ДАХ-М-07Н-С12-50, flAX-M-07H-N02-10, AAX-M-07H-N204-20, ДАХ-М-07Н-НС1-30

    г) mi газоммизаторов

    ДАХ-М-06ТР-Н2б-40, flAX-M-0«TP-RSH-5, flAX-M-06TP-S02-20, ДАХ-М-06ТР-С12-25, ДАХ-М-06ТР-С1,-50, ДАХ-М-ОбТР-NOj-lO, ДАХ-М-0СТР-Ы2О4-20, ДАХ-М-06ТР-НС1-30; flAX-M-06TPX-H2S-40. flAX-M-O6TPX-RSH-5, flAX-M-06TPX-S02-20, ДАХ-М-0СТРХ-С12-25, ДАХ-М-06ТРХ-С1,-50, ДАХ-М-06ТРХ-ЫО2-Ю, ДАХ-М-06ТРХ-Ы204-20, ДАХ-М-О6ТРХ-НС1-ЗО, flAX-M-06TPXH-H2S-40, ДАХ-М-ОбТРХН-RSH-S, flAX-M-06TPXH-SO,-20, ДАХ-М-06ТРХН-С12-25, ДАХ-М-0«ТРХН-С12-50, ДАХ-M-OCTPXH-NOj-IO, ДАХ-М-0СТРХН-Ы2О4-20, ДАХ-М-06ТРХН-НС1-30;

    flAX-M-09-S02-40, ДАХ-М-09Х-Д02-40

    • 1 - генератор ГДП-102 с источниками микропотока H2S, SO2, Cl2, NO2, RSH, HCI;

    • 2 - тройник (стеклянный или из нержавеющей стали);

    • 3 - ротаметр;

    • 4 - зажим;

    • 5 - газоанализатор;

    • 6 - трубка Ф-4Д 4x1,0 (длина 1,5 м);

    • 7 - колпачок или крышка;

    • 8 - трубка ПВХ 4x1,5;

    • 9 - источник питания постоянного тока;

    • 10 - вентиль точной регулировки;

    • 11 - баллон с ПГС;

    • 12 - мультиметр В7-80 (в режиме измерения силы постоянного тока).

    Расход ПГС через газоанализатор установить с помощью зажима таким образом, чтобы разность показаний расхода с генератора и ротаметра составляла (0,35 ± 0,05) дм3/мин.

    Рисунок Б.2 - Схема проверки газоанализаторов AAX-M-XX-H,S-40. AAX-M-XX-RSH-5, flAX-M-XX-SO,-20.

    ИБЯЛ.413412.005 МП

    ^одолжение приложения Б

    а) дм газоанализаторов

    flAX-M-01-NH3-600, flAX-M-Ol-NH3-2OOO; flAX-M-03-NH3-600, ДАХ-М-03-1ЧН3-2000

    б) дм газоанализаторов

    ДАХ-М-04-ЫН3-600, ДАХ-М-04-ЫН3-2000

    в) дм газоанализаторов

    ДАХ-М-05-ЫН3-600, flAX-M-05-NH3-2000, flAX-M-05X-NH3-600, ДАХ-М-05Х-ЫН3-2000, flAX-M-05XH-NH3-600, ДАХ-М-О5ХН-ЫН3-2ООО

    г) дм газоанализаторов flAX-M-O6-NH3-6OO, ДАХ-М-06-ЫН3-2000

    • 1 - баллон с ПГС;

    • 2 - вентиль точной регулировки;

    • 3 - ротаметр;

    • 4 - сосуд ИБЯЛ.441411.001 (дм увлажнения ПГС № 1), заполненный на половину объема дистиллированной водой;

    • 5 - установка газосмесительная 368YO-R22

    ИБЯЛ.064444.001 (диапазон от 0 до 200 мг/м3) или

    установка газосмесительная 368YO-R2000

    ИБЯЛ.064444.002 (диапазон от 200 до 2000 мг/м3);

    • 6 - тройник (стекмнный или из нержавеющей стали);

    • 7 - колпачок или крышка;

    • 8 - газоанализатор;

    • 9 - источник питания постоянного тока;

    10-трубка ПВХ 4x1,5;

    11 - мультиметр В7-80 (в режиме измерения силы постоянного тока).

    д) дм газоанализаторов

    ДАХ-М-О6ТР-ЫН3-6ОО, ДАХ-М-О6ТР-ЫН3-2ООО, ДАХ-М-06ТРХ-МН3-600, ДАХ-М-06ТРХ-ЫН3-2000,

    ДАХ-М-06ТРХН-ЫН3-600, ДАХ-М-06ТРХН-ЫН3-200

    е) дм газоанализаторов

    ДАХ-М-07-ЫН3-600, flAX-M-07-NH3-2000; ДАХ-М-07Н-ЫН3-600, ДАХ-М-07Н-1ЯН3-2000

    Газовые соединения выполнить трубкой Ф-4Д 4x1,0 (длина 1,5 м).

    Примечание - Допускается использовать в качестве сосуда дм увлажнения любое другое приспособление, обеспечивающее увлажнение воздуха до (65 ± 15) % при расходе (0,4 ±0,1) дм3/мин.

    Рисунок Б.З - Схема проверки газоанализаторов ДАХ-М-ХХ-ЫН3-600, ДАХ-М-ХХ-Ь(Н3-2000 (при первичной поверке) по ПГС

    К) О о <-п

    Приложение В

    (обязательное)

    Метрологические характеристики газоанализатора

    Метрологические характеристики газоанализаторов всех исполнений, кроме ДАХ-М-09/-09Х, приведены в таблице В.1, метрологические характеристики газоанализаторов ДАХ-М-09/-09Х приведены в таблице В.2.

    Таблица В.1

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДАХ-М-ХХ-СО-200

    Ад = ± 5 мг/м

    от 0 до 20 мг/м3 включ.

    бд = ± 25 %

    св. 20 до 200 мг/м3

    ДАХ-М-ХХ-СО-1500

    Дд = ±50 мг/м3

    от 0 до 200 мг/м3 включ.

    бд = ±25%

    св. 200 до 1500 мг/м3

    ДАХ-М-ХХ-Н28-40

    Дд = ± 2 мг/м3

    от 0 до 10 мг/м3 включ.

    Дд = ± (2 + 0,25-(Свх - 10)) мг/м3

    св. 10 до 40 мг/м3

    ДАХ-М-ХХ-8Ог-20

    Ад= ±2 мг/м3

    от 0 до 10 мг/м3 включ.

    Дд = ± (2 + 0,25-(Свх - 10)) мг/м3

    св. 10 до 20 мг/м3

    ДАХ-М-ХХ-С12-25

    Дд = ± 0,25 мг/м3

    от 0 до 1 мг/м3 включ.

    бд = ±25%

    св. 1 до 25 мг/м3

    ДАХ-М-ХХ-Шз-бОО

    Дд = ± 5 мг/м3

    от 0 до 20 мг/м3 включ.

    5д = ±25%

    св. 20 до 600 мг/м3

    AAX-M-XX-NH3-2000

    Дд — ±50 мг/м3

    от 0 до 200 мг/м3 включ.

    бд=±25%

    св. 200 до 2000 мг/м3

    ДАХ-М-ХХ-О2-ЗО

    Дд = ± 0,9 %, объемной доли

    во всем диапазоне

    ДАХ-М-ХХ-NOi-lO

    Дд = ± 0,5 мг/м3

    от 0 до 2 мг/м3 включ.

    Дд = ± (0,5 + 0,17-(Свх - 2)) мг/м3

    св. 2 до 10 мг/м3

    ДАХ-М-ХХ-НС1-30

    Дд = ± 1,25 мг/м3

    от 0 до 5 мг/м3 включ.

    5д=±25%

    св. 5 до 30 мг/м3

    /JAX-M-XX-RSH-5

    Дд = ± 0,25 мг/м3

    от 0 до 1 мг/м3 включ.

    5д = ±25%

    св. 1 до 5 мг/м3

    ДАХ-М-ХХ-С12-50

    Дд = ± (2 + 0,15-Свх) мг/м3

    во всем диапазоне

    Продолжение таблицы В. 1

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДАХ-М-ХХ-О2-10

    Дд = ± (0,3 + 0,02-Свх) %, объемной доли

    во всем диапазоне

    MX-M-XX-N2O4-20

    Дд = ± 0,5 мг/м3

    от 0 до 2 мг/м3 включ.

    Дд = ± (0,5 + 0,25-(Свх- 2)) мг/м3

    св. 2 до 20 мг/м3

    ДАХ-М-Об-Ог-25

    Дд = ± 0,2 %, объемной доли

    от 0 до 6 %,

    объемной доли включ.

    Дд = ± 0,4 %, объемной доли

    св. 6 до 25 %, объемной доли

    ДАХ-М-ХХ-NO-IOO

    Дд = ± 3 млн'1, объемной доли

    от 0 до 10 млн'1, объемной доли включ.

    Дд = ± (3 + 0,1 -(Свх - 10)) млн'1, объемной доли

    св. 10 до 100 млн'1, объемной доли

    flAX-M-XX-NO-200

    Дд = ± 5 мг/м3

    от 0 до 50 мг/м3 включ.

    Дд = ± (5 + 0,1 -(Свх - 50)) мг/м3

    св. 50 до 200 мг/м3

    Примечание - Свх - содержание определяемого компонента на входе газоанализатора, мг/м3 (объемная доля, %, объемная доля, млн'1).

    Таблица В.2

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДАХ-М-ХХ-СО-500

    Дд = ± 8 мг/м3

    от 0 до 50 мг/м3 включ.

    Ад = ± (8 + 0,06-(Свх - 50)) мг/м3

    св. 50 до 500 мг/м3

    ДАХ-М-ХХ-СО-2000

    Дд = ± 10 мг/м3

    или

    5д = ± 4 %*

    во всем диапазоне

    ДАХ-М-ХХ-СО-5000

    уд = ± 4 %

    во всем диапазоне

    ДАХ-М-ХХ->Ю-200

    Дд= ± 10 мг/м3

    от 0 до 100 мг/м3 включ.

    Дд = ± (10 + 0,1 -(Свх - 100)) мг/м3

    св. 100 до 200 мг/м3

    ДАХ-М-ХХ-ИО-2000

    Дд= ±20 мг/м3

    от 0 до 200 мг/м3 включ.

    Дд = ± (20 + 0,1-(Свх - 200)) мг/м3

    св. 200 до 2000 мг/м3

    AAX-M-XX-NO-0,4

    уд = ± 10 %

    во всем диапазоне

    Продолжение таблицы В. 2

    Условное наименование газоанализатора

    Пределы допускаемой основной погрешности газоанализатора

    Участок диапазона измерений, в котором нормируется основная погрешность

    ДДХ-М-ХХ-ЬЮ2-100

    уд = ± 10 %

    во всем диапазоне

    ДАХ-М-ХХ->Ю2-200

    Дд = ± 10 мг/м3

    от 0 до 100 мг/м3 включ.

    уд = ±10%

    св. 100 до 200 мг/м3

    ДАХ-М-ХХ-ЬЮ2-500

    уд = ± 15 %

    во всем диапазоне

    дах-м-хх-яо2-зооо

    уд = ± 15 %

    во всем диапазоне

    ДАХ-М-ХХ-БО2-40

    Дд = ±2,5 мг/м3

    от 0 до 10 мг/м3 включ.

    8д = ±25%

    св. 10 до 40 мг/м3

    ДАХ-М-ХХ-Б02-200

    Дд = ± 10 мг/м3

    от 0 до 100 мг/м3 включ.

    Дд = ± (10 + 0,1-(Свх - ЮО)) мг/м3 или

    5д = ±10%*

    св. 100 до 200 мг/м3

    ДАХ-М-ХХ-БОг-ЗООО

    Дд= ±40 мг/м3 или

    8д = ±10%*

    во всем диапазоне

    ДАХ-М-ХХ-О2-21

    Дд = ± 0,2 %, объемной доли

    от 0 до 5 %, объемной доли включ.

    Дд = ± 0,4 %, объемной доли

    св. 5 до 21 %, объемной доли

    Примечания

    • 1 С„ - содержание определяемого компонента на входе газоанализатора, мг/м3 (объемная доля, %).

    • 2 * - берется большее значение основной погрешности из двух вычисленных.

    ми изменений

    Изм.

    Номера листов (страниц)

    Всего листов (страниц) в документе

    Номер документа

    Подпись

    Дата

    измененных

    замененных

    новых

    аннулированных

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
