Государственная система обеспечения единства измерений

Анализаторы растворенных газов в трансформаторном масле Transport X2

МЕТОДИКА ПОВЕРКИ

МП 205-03-2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на анализаторы растворенных газов в трансформаторном масле Transport X2, изготовленные фирмой «GE Grid Solutions (UK) Ltd.», Великобритания, (далее - анализаторы), устанавливает методику их первичной и периодической поверок и обеспечивает прослеживаемость СИ к первичному эталону ТЭТ 154 ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах.

Интервал между поверками - 1 год.

Проведение периодической поверки по меньшему числу компонентов и (или) на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ в соответствии с пунктом 18 Приказа Министерства промышленности и торговли РФ от 31.07.2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» не допускается.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер

пункта методики поверки

Обязательность проведения операции при проведении поверки:

Первичной

Периодической

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование

8

Да

Да

Проверка программного обеспечения

9

Да

Да

Определение метрологических характеристик

10, 11

Да

Да

  • 2.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки соблюдают следующие условия:

    20±5

    от 84 до 104

    от 30 до 95

  • - температура окружающего воздуха, °C,

  • - атмосферное давление, кПа

  • - относительная влажность воздуха, %

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

сотрудник органа

  • 4.1 Поверителем анализатора может быть физическое лицо -Государственной метрологической службы или юридического лица, аккредитованного на право поверки и прошедший аттестацию в установленном порядке.

  • 4.2 Поверитель должен быть ознакомлен с эксплуатационными документами на поверяемый анализатор.

  • 4.3  Допускается выполнение при поверке технических операций персоналом, обслуживающим средство измерений или сервис-инженером под контролем поверителя.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

5.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

3

Термометр лабораторный ТЛ-4, ГОСТ 28498-90. Диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность измерений ±0,2 °C

Барометр-анероид метеорологический БАММ-1, ТУ 25-04-1513-79. Диапазон измерений от 80 до 106 кПа, погрешность измерений ±0,2 кПа

Психрометр аспирационный «М-34-М», ТУ 25-1607.054-85. Диапазон измерений от 10 до 100%

10, 11

ГСО состава газовых смесей № 10700-2015 метана (СНД этана (С2Нб), этилена (С2Н4), ацетилена (С2Н2), оксида углерода (СО), диоксида углерода (СО2) в воздухе (азоте), водорода (Н2) в воздухе (характеристики приведены в таблице 3)

Воздух синтетический, квалификации «ч.д.а.» по ТУ 2114-016-05015259-2016

Ротаметр тип РМА - 0,063 ГУЗ, ГОСТ 13045-81

Вентиль точной регулировки баллонный тип ВТР, ИБЯЛ 306577002

Трубка из полимерного материала Nafion1M, тефлоновые трубки, соединительные элементы

Примечание:

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью (включая ГСО состава газовых смесей других производителей с другими регистрационными номерами, как многокомпонентных, так и бинарных и генераторы газовых смесей, обеспечивающих приготовление ПГС с необходимыми метрологическими характеристиками).

  • 2 Номинальные значения объемной доли компонентов в ПГС приведены в таблице 3. Допускаемая погрешность действительного значения объемной доли компонента в ПГС не более 1/2 от нормируемой погрешности измерений анализатора в соответствующем диапазоне.

    При заказе многокомпонентных газовых смесей ПГС №№ 2, 3 и 5 - фоновый компонент - воздух, ПГС №№ 4 и 6 - фоновый компонент - азот.

Таблица 3 - Поверочные газовые смеси

Компонент

Значение объемной доли компонента в ПГС, млн'1

Фоновый газ

ПГС № 1

ПГС № 2

ПГС № 3

ПГС № 4

ПГС № 5

ПГС №6

н2

ПНГ’}

95±5

550±50

950±50

-

воздух

СО

пнг‘}

95±5

3500±350

6650±350

воздух,

•*) азот 1

СО2

пнга)

95±5

5000±500

9500±500

СН4

пнг’'

190±10

51ОО±5ОО

9500±500

С2Н4

ПНГ’>

95±5

5000±500

9500±500

С2Нб

пнгж)

95±5

5000±500

9500±500

С2Н2

пнгж)

95±5

5ООО±5ОО

9500±500

ПНГ Воздух синтетический, квалификации «ч.д.а.» по ТУ 21 4-016-05015259-2016. Содержание примесей компонентов в ПНГ воздух принимается за 0.

  • 5.2 Все средства поверки должны иметь действующие свидетельства о поверке, а ПГС в баллонах под давлением - действующие паспорта.

  • 5.3 При поверке анализаторов, эксплуатируемых по НД на методики измерений, отвечающим требованиям ГОСТ Р 8.563-2009, метрологические характеристики анализаторов проверяют на базе характеристик погрешности, установленных в НД на методику измерений.

Примечание - поскольку коэффициенты равновесия (коэффициенты Оствальда), применяемые при расчете объемной доли газов, растворенных в трансформаторном масле индивидуальны для каждого типа масла (каждого объекта), метрологические характеристики измерений по маслу должны быть установлены пользователем в процессе разработки и аттестации методики измерений.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки соблюдают:

  • - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

  • - правила техники безопасности при эксплуатации электроустановок.

  • 6.2 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.3 Предельно допустимые концентрации в воздухе рабочей зоны производственных помещений должны соответствовать ГОСТ 12.1.005-88.

  • 6.4 Подготовку анализатора к работе выполняет сертифицированный инженер сервис-центра или работник эксплуатирующей организации, прошедший специальное обучение.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре устанавливают соответствие анализатора растворенных газов в трансформаторном масле Transport X2 следующим требованиям:

  • - соответствие комплектности поверяемого анализатора;

  • - отсутствие внешних повреждений, влияющих на работоспособность анализатора;

  • - исправность органов управления;

  • - маркировка, соответствующая требованиям руководства по эксплуатации.

  • 7.2 Анализатор считают выдержавшим внешний осмотр, если он соответствуют перечисленным выше требованиям.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • - средства поверки и поверяемый анализатор подготавливают к работе в соответствии с требованиями технической документации;

  • - настройку и градуировку выполняют до проведения поверки. В течение поверки изменения настроек не допускаются;

  • - ГСО состава газовых смесей в баллонах выдерживают при температуре (20±10) °C в течение 24 часов;

  • - проверяют наличие и срок действия паспортов ГСО применяемых газовых смесей;

  • - включают приточно-вытяжную вентиляцию;

  • - собирают схему подачи ГСО газовых смесей в соответствии с приложением 1, устанавливают расход ПГС около 500 см3/мин.

  • 8.2 Опробование

При опробовании проводится проверка общего функционирования анализатора. Проверяют индикацию анализатора. Выполняют тестирование в соответствии с п. 10.1 РЭ и пробный цикл измерений для нулевого газа (азота или воздуха) - в соответствии с п. 10.2 РЭ (газ из баллона подается с помощью вентиля тонкой регулировки или редуктора, контролируя расход с помощью ротаметра).

Результаты опробования считают положительными, если при прохождении тестов и пробного цикла измерений на дисплее отсутствуют сообщения об ошибках.

  • 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

СРЕДСТВА ИЗМЕРЕНИЙ

Для просмотра версии программного обеспечения (далее - ПО) необходимо выполнить следующие действия:

  • - включить анализатор;

  • - в главном окне меню выбрать «Система»;

  • - в меню «Система» - выбрать «Информация о Системе».

Результат проверки считают положительным, если номер версии ПО не ниже номера версии, приведенного в Описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Проверку метрологических характеристик проводят с применением поверочных газовых смесей (таблица 3). ПГС подают в соответствии со схемой, приведенной в приложении 1. Операции по управлению анализатором приведены в п. 10.3 РЭ, результаты измерений получают, следуя указаниям п. 10.4 РЭ.

  • 10.2 Подают на вход анализатора поверочные смеси (многокомпонентные или бинарные для каждого компонента) в следующем порядке: № 1 - № 2 - № 3 - № 4 - № 5 (каждое измерение повторяют дважды, первый результат не учитывают).

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Для каждого компонента каждой ПГС определяют значения основной приведенной погрешности измерений по формуле (1) или основной относительной погрешности по формуле (2):

    тал

-100 (1)

„ 100 (2)

где Си - измеренное значение объемной доли определяемого компонента, млн'1,

Сд- действительное значение объемной доли компонента в ПГС, млн'1.

Стах ~ верхняя граница поддиапазона измерений, млн'1.

Результаты поверки считают удовлетворительными, если погрешность анализаторов не превышает пределов допускаемой погрешности, приведенной в Приложении 2.

  • 11.2 При проведении поверки анализаторов, эксплуатируемых по НД на методику измерений, отвечающим требованиям ГОСТ Р 8.563-2009, проверяют характеристики погрешности результатов измерений в соответствии с процедурами и нормативами контроля, регламентированными в НД на методику измерений, для выполнения которой предъявлен на поверку анализатор.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 12.2  Анализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации и/или выдают свидетельство о поверке или оформляют иным способом в соответствии с действующим на момент поверки документом, предусмотренным частью 4 статьи 13 Федерального закона № 102-ФЗ и утвержденным в соответствующем порядке, устанавливающим порядок проведения и оформления поверки средств измерений.

  • 12.3 На анализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с указанным в п. 7.2 документом, устанавливающим порядок оформления результатов поверки.

  • 12.4 После ремонта анализаторы подвергают поверке.

  • 12.5 Знак поверки наносят по запросу в техническую документацию и/или в свидетельство о поверке.

Начальник отдела

С.В. Вихрова

Д.Р. Камаев

ФГУП «ВНИИМС»

Инженер 2-й категории

ФГУП «ВНИИМС»

Приложение 1

(Рекомендуемое)

Схема соединений оборудования для проведения поверки.

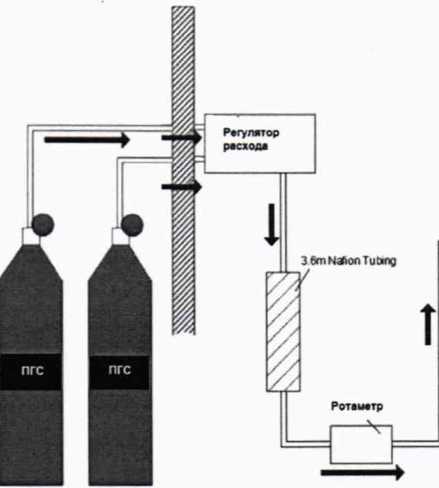

Рисунок 1-1 - Схема подачи контрольных газовых смесей.

Примечание - регулятор расхода необходим при использовании балонных редукторов. При использовании вентиля тонкой регулировки в регуляторе расхода нет необходимости.

Анализатор

TRX2

PGA

1

I

1

I

1

Приложение 2 (Обязательное)

Таблица 2-1 - Метрологические характеристики анализаторов растворенных газов в трансформаторном масле Transport X2

Компонент

(диагностический газ)

Диапазон измерений объемной доли компонента в равновесной газовой фазе, млн’1

Пределы допускаемой погрешности, %

приведенной к поддиапазону измерений

относительной

Водород (Н2)

от 0 до 100 включ.

±10

-

св. 100 до 1000 включ.

-

±10

Оксид углерода (СО)

от 0 до 100 включ.

±10

-

св. 100 до 7000 включ.

-

±10

Диоксид углерода (СОД

от 0 до 100 включ.

±12

-

св. 100 до 10000 включ.

-

±12

Метан (СНд)

от 0 до 200 включ.

±12

-

св. 200 до 10000 включ.

-

±12

Этан (С2Нб)

от 0 до 100 включ.

±12

-

св. 100 до 10000 включ.

-

±12

Этилен (С2Нд)

от 0 до 100 включ.

±10

-

св. 100 до 10000 включ.

-

±10

Ацетилен (С2Н2)

от 0 до 100 включ.

±10

-

св. 100 до 10000 включ.

-

±10
