Методика поверки «Манометры цифровые» (МП 18413-02)

Государственный научный метрологический центр

Всероссийский научно-исследовательский институт расходометрии

(ГНМЦ ВНИИР)

Утверждаю Зам. директора по научной работе, начальник ГЦИ СИ ВНИИР Гу к   ,/\М. С. Немиров

____________1999 г.

Государственная система обеспечения

единства измерений

Манометры цифровые МТ-120, МТ-110 фирмы

Yokogawa Electric Corporation, Япония

Методика поверки

МИ________

МП 18413-02

Казань 1999

Настоящая инструкция распространяется на манометры цифровые МТ-120, МТ-110 (далее - манометры) фирмы Yokogawa Electric. Corporation, и устанавливает методику их первичной (перед вводом в эксплуатацию, после ремонта) и периодической поверки.

Межповерочный интервал - 1 год.

Инструкция содержит разделы, касающиеся определения приведенной погрешности измерения следующих физических величин: избыточное давление; дифференциальное давление; ток; напряжение.

При. поверке манометра следует руководствоваться только теми разделами настоящей инструкции, которые характерны для существующей схемы измерений.

При проведении поверки должны выполняться следующие операции:

• 1.1. Внешний осмотр.

• 1.2. Опробование и проверка герметичности манометра.

• 1.3. Определение метрологических характеристик манометра.

  1.3.1. Определение основной приведенной

  погрешности

  манометра

  при измере

нии давления.

дифференциального давления.

• 1.4. Определение сопротивления изоляции.

• 2.1. При проведении поверки должны применяться следующие средства:

Эталонный грузопоршневой манометр типа МП, класса 0.02, ГОСТ 8291 Программируемый калибратор постоянного тока типа П320, класс точности 0.005.

Калибратор напряжения постоянного тока типа В1-12, предел допускаемой основной погрешности 0.005.

Мегаомметр М410014 ГОСТ 23706, верхний предел напряжения 1000 В, верхний предел измерения 2000 МОм.

Термометр лабораторный, шкала от 0°С до 50°С, цена деления 0.1 °C

Барометр лабораторный, цена деления 10 Па.

Психрометр лабораторный.

При необходимости допустима замена и расширение номенклатуры средств поверки. Параметры применяемых средств поверки, при этом, не должны быть хуже указанных в настоящей инструкции.

• 2.2. Применяемые при поверке эталонные средства должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 3.1. При проведении поверки должны быть соблюдены требования, определяемые:

‘ - правилами безопасности труда, действующими в лаборатории;

- правилами безопасности, приведенными в эксплуатационной документации на средства поверки.

• 3.2. Перед включением в сеть все используемое при поверке электрическое оборудование должно быть заземлено.

• 3.3. К работе допускаются лица, прошедшие инструктаж по технике безопасности в установленном порядке, а также изучившие техническое описание и инструкцию по эксплуатации на используемое оборудование.

• 4.1. Поверка манометра должна осуществляться в лабораторных условиях.

Таблица 1.

4.2. Контроль метрологических характеристик манометра возможен только после его прогрева (не менее 5 мин).

• 4.3. При проведении поверки манометр должен быть установлен в горизонтальном положении. Внешние электрические и магнитные поля (кроме земного), а также вибрация и удары должны отсутствовать.

• 4.4. При проведении поверки следует использовать величину ускорения свободного падения для местности, где осуществляется поверка, вычисленной с точностью до пятого знака после запятой;

• 5.1. Проверить комплектность эксплуатационной документации на манометр.

• 5.2. Проверить наличие действующих Свидетельств о поверке или оттисков повери-тельных клейм на используемые эталонные средства измерения и контроля.

• 5.3. Проверить исправность и работоспособность эталонных средств измерения и контроля.

• 5.4. Проверить работоспособность манометра в соответствие с инструкцией по его эксплуатации.

• 5.5. Перед проведением работ, в соответствии с п. 1.2. настоящей инструкции, необходимо:

  • 5.5.1. Собрать следующую схему:

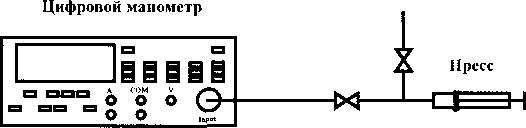

Рис.1. Схема проверки герметичности манометра.

• 5.6. Перед проведением работ, в соответствии с п. 1.3.1. настоящей инструкции, необходимо:

  • 5.6.1. Собрать следующую схему:

Эталонный манометр

Рис.2. Схема поверки.

• 5.6.2.Рассчитать значения давления в реперных точках.

Пример:

Диапазон измерения давления составляет 0-^10 кПа.

Давление в реперных точках:

Pi =P,_i+A

Таблица 2.

• 5.7. Перед проведением работ, в соответствии с п. 1.3.2. настоящей инструкции, необходимо:

  • 5.7.1. Собрать следующую схему:

    Цифровой манометр



    Рис.З. Схема поверки.

• 5.7.2.Рассчитать значения давления в реперных точках.

Пример:

Диапазон измерения дифференциального давления составляет 0т40 кПа.

Давление в реперных точках:

ДР, = ДР_1Ч +Д

Таблица 3.

• 5.8. Перед проведением работ, в соответствии с п. 1.3.3. настоящей инструкции, необходимо:

  • 5.8.1. Собрать следующую схему:

Цифровой манометр      Калибратор постоянного

тока

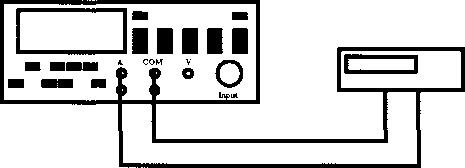

Рис.4. Схема поверки.

5.8.2 Рассчитать значения тока в реперных точках.

Пример:

Диапазон измерения тока составляет 0^-20 мА.

Величина тока в реперных точках:

I; +А

Таблица 4.

• 5.9. Перед проведением работ, в соответствии с п. 1.3.4. настоящей инструкции, необ

ходимо:

• 5.9.1. Собрать следующую схему:

  Цифровой манометр

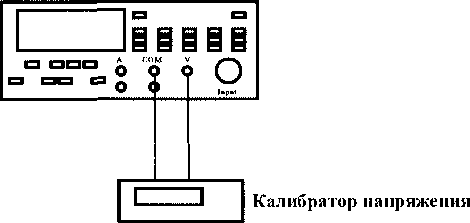

Рис.5. Схема поверки.

• 5.9.2. Рассчитать значения напряжения в реперных точках.

Пример:

Диапазон измерения напряжения составляет 0т5 В.

Шаг:

Величина напряжения в реперных точках:

и.=и_м + д

Таблица 5.

• 5.10. При проведении поверки должны соблюдаться следующие условия:

• - все используемые приборы должны быть установлены в рабочее положение, заземлены и включены в соответствие с инструкцией по эксплуатации;

• - реперные точки необходимо выбирать так, чтобы они равномерно покрывали весь диапазон измеряемой физической величины, при этом, обязательным является включение пределов диапазона измерения. Количество реперных точек не должно быть меньше пяти. При необходимости значения реперных точек могут округляться до ближайшего удобного;

• - при проведении поверки показания манометра должны фиксироваться посредством считывания информации с дисплея манометра;

• - фиксация показания манометра и эталонного средства должна происходить после появления на дисплее манометра и эталонного средства установившейся величины. Для « удобства осуществления съема информации с дисплея манометра можно использовать функцию «HOLD» - задержка экрана (см. руководство по эксплуатации на ма-. но метр).

• - отсчет показаний стрелочных приборов должен осуществляться с точностью до 1/2 деления шкалы;

• 6.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие манометра следующим требованиям:

• - комплектность манометра должна соответствовать эксплуатационной документации;

• - прибор не должен иметь механических повреждений, препятствующих его использованию;

• 6.2. Опробование и проверка герметичности манометра.

  • 6.2.1. Привести манометр в рабочее состояние в соответствии с эксплуатационной документацией на него. Проверить наличие на дисплее манометра показаний давления, тока и напряжения (переключение между режимом тока и напряжения производить в соответствии с эксплуатационной документацией на манометр).

  • 6.2.2. Произвести подготовку к поверке в соответствии с п. 5.5. настоящей инструкции.

  • 6.2.3. С помощью пресса подать на вход манометра избыточное давление, соответствующее максимальному рабочему давлению манометра.

  • 6.2.4. Выдержать манометр под давлением в течение 5 минут.

Результаты поверки считают удовлетворительными, если в течение указанного времени показания манометра не изменились.

• 6.3. Определение основной приведенной погрешности манометра при измерении давления.

  • 6.3.1. Произвести подготовку к поверке в соответствии с п. 5.6. настоящей инструкции.

  • 6.3.2. Установить «ноль» манометра (режим «ZERO CAL» см. руководство по эксплуатации на манометр).

  • 6.3.3. С помощью пресса подать на вход манометра и эталонного средства давление, соответствующее очередной реперной точке.

  • 6.3.4. Зафиксировать показания эталонного средства и показания манометра.

‘ 6.3.5. Операции, указанные в п.п. 6.3.3. и 6.3.4. настоящей инструкции повторить десять раз.

• 6.3.6. Операции, указанные в п.п. 6.3.3.4-6.3.5. настоящей инструкции повторить для всех реперных точек.

• 6.3.7. По результатам поверки, выполненной в соответствии с п.п. 6.3.2.4-6.3.6. настоящей инструкции, в каждой реперной точке вычислить основную приведенную погрешность манометра при измерении давления:

_5pij=^P—^^Р^.100_%;Где                  (1)

р

max

Р_М!Ш- и Р_эт- - показания манометра и эталонного средства в i-той реперной точке при проведении j-того измерения; Р_тах - верхний предел измерения давления.

Все величины должны быть выражены в одних единицах измерения: дюймы водяного столба, дюймы ртутного столба, psi, кПа, кгс/см², мм водяного столба, мм ртутного столба.

• 6.4. Определение основной приведенной погрешности манометра при измерении дифференциального давления.

  • 6.4.1. Произвести подготовку к поверке в соответствии с п. 5.7. настоящей инструкции.

  • 6.4.2. Установить «ноль» манометра (режим «ZERO CAL» см. руководство по эксплуатации на манометр).

  • 6.4.3. С помощью прессов подать на вход манометра и эталонных средств давление, соответствующее очередной реперной точке.

Дифференциальное давление вычисляется как разность показаний эталонных манометров. Испытания проводятся при подачи на вход манометра (в оба входных штуцера) рабочего давления.

• 6.4.4. Зафиксировать показания эталонного средства и показания манометра.

• 6.4.5. Операции, указанные в п.п. 6.4.3. и 6.4.4. настоящей инструкции повторить десять раз.

• 6.4.6. Операции, указанные в п.п. 6.4.3.4-6.4.5. настоящей инструкции повторить для всех реперных точек.

• 6.4.7. По результатам поверки, выполненной в соответствии с п.п. 6.4.2.4-6.4.6. настоящей инструкции, в каждой реперной точке вычислить основную приведенную погрешность манометра при измерении дифференциального давления:

АР -АР

5 = _=----. 100%, где

^aF1J         ЛВ

max

AP_MaHij ^и АР_ЭТу ’ показания манометра и эталонного средства в i-той реперной точке при проведении j-того измерения; АР_тах - верхний предел измерения давления. Все величины должны быть выражены в одних единицах измерения: дюймы водяного столба, дюймы ртутного столба, psi, кПа, кгс/см², мм водяного столба, мм ртутного столба. 6.5. Определение основной приведенной погрешности манометра при измерении силы тока.

• 6.5.1. Произвести подготовку к поверке в соответствии с п. 5.8. настоящей инструкции.

• 6.5.2. С помощью калибратора постоянного тока (эталонное средство) подать на вход манометра токовый сигнал, соответствующий очередной реперной точке.

• 6.5.3. Зафиксировать показания эталонного средства и показания манометра.

• 6.5.4. Операции, указанные в п.п. 6.5.2. и 6.5.3. настоящей инструкции повторить десять раз.

• 6.5.5. Операции, указанные в п.п. 6.5.2.т6.5.4. повторить для всех реперных то

чек.

• 6.5.6. По результатам поверки, выполненной в соответствии с п.п. 6.5.2.т6.5.5. настоящей инструкции, в каждой реперной точке вычислить основную приведенную погрешность при измерении силы тока:



  max

  (3)

I_M3Hij ^и l₃Ti.i ‘ показания манометра и эталонного средства в i-той реперной точке при проведении j - того измерения; 1_тах - верхний предел измерения силы тока.

• 6.6. Определение основной приведенной погрешности манометра при измерении напряжения.

  • 6.6.1. Произвести подготовку к поверке в соответствии с п. 5.9. настоящей инструкции.

  • 6.6.2. С помощью калибратора напряжения постоянного тока (эталонное средство) создать на входных клеммах манометра напряжение, соответствующее очередной реперной точке.

  • 6.6.3. Зафиксировать показания эталонного средства и показания манометра.

• 6.6.4. Операции, указанные в п.п. 6.6.2. и 6.6.3. настоящей инструкции повторить десять раз.

• 6.6.5. Операции, указанные в п.п. 6.6.2.т6.6.4. повторить для всех реперных точек.

• 6.6.6. По результатам поверки, выполненной в соответствии с п.п. 6.6.2.тб.6.5. настоящей инструкции, в каждой реперной точке вычислить основную приведенную погрешность при измерении напряжения:

5_иу = ^Пмаич -100%, где                      (4)

max

U_MaHjj и П_этч - показания манометра и эталонного средства в i-той реперной точке при проведении] - того измерения; U_max - верхний предел измерения напряжения.

• 6.7. Проверка электрического сопротивления изоляции цепей питания манометра.

Проверку проводят мегаомметром номинальным напряжением 500 В путем приложения напряжения между цепью питания и корпусом. Отсчет показаний проводится через 1 мин после приложения напряжения.

Результаты поверки считают удовлетворительными, если сопротивление изоляции составляет не менее 20 МОм.

• 6.8. Результаты поверки следует считать положительными, если величины: 5_Ртах -формула (1), 5_ДРтах - формула (2), 3_1тах - формула (3), 5_Umax - формула (4) настоящей инструкции - не превышают 0.02%, 0.02%, 0.01%, 0.01% соответственно.

3_Ртах - максимальная основная приведенная погрешность манометра при измерении давления;

8_ДРтах - максимальная основная приведенная погрешность манометра при измерении дифференциального давления;

8_Imax - максимальная основная приведенная погрешность манометра при измерении силы тока;

5_ищах " максимальная основная приведенная погрешность манометра при измерении напряжения;

Отрицательным результатом поверки считается превышение величинами: 8_Рп1ах, Здртах, 8j_max> 8_Umax указанных выше значений.

• 7.1. Результаты поверки оформляются протоколом.

При получении положительных результатов поверки на манометр выдается Свидетельство о поверке, форма которого приведена в приложении А ПР 50.2.006-94.

При получении отрицательных результатов поверки манометр к эксплуатации не допускается, свидетельство о поверке аннулируется и выдается извещение о непригодности, форма которого приведена в приложении Б ПР 50.2.006-94.
