УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе

Системы виброизмерительные

ВИС-32

Методика поверки

651-16-22 МП р.п. Менделеево

2016 г.

Содержание

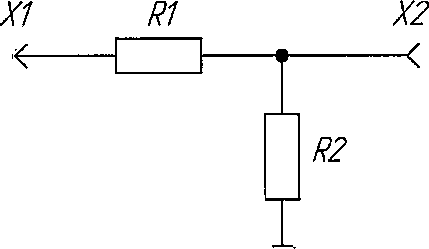

Приложение А. Схема электрическая делителя напряжения.........................

Настоящая методика поверки распространяется на системы виброизмерительные ВИС-32 (далее - системы) и устанавливает методы и средства их первичной и периодической поверок.

Системы предназначены для обеспечения многоканальных синхронных измерений (совместно с первичными преобразователями) виброакустических характеристик и характеристик внешнего гидроакустического поля различных объектов с использованием спектрально - корреляционного (в том числе взаимного) анализа.

Системы являются электронным измерительным прибором, реализующим следующие функции:

  • - обеспечение электрическим питанием первичных измерительных преобразователей;

  • - согласование аналоговых измерительных сигналов с входами АЦП;

  • - преобразование аналоговых сигналов в цифровые коды;

  • - измерение мощности электрического тока в полосах частот;

  • - обработка измерительных сигналов по дополнительным алгоритмам;

  • - отображение, запись и хранение результатов измерения;

  • - генерация тонального сигнала и белого гауссовского шума.

Идентификационное наименование программного обеспечения (ПО) МГФК00584-01. Версия 01 содержит метрологически значимую часть, используемую для измерений мощности электрического тока в полосах частот.

Поверку систем осуществляют метрологические службы, которые аккредитованы на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

Интервал между поверками 2 года.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки выполнять операции, приведенные в таблице 1.1.

Таблица 1.1

Наименование этапа поверки

Номер пункта методики поверки

Вид поверки

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение рабочего диапазона частот, неравномерности и спада АЧХ в узких полосах частот

7.3

да

да

4 Определение относительной погрешности измерений мощности переменного электрического тока в узких полосах частот (в полосах частот равной ширины)

7.4

да

да

5 Определение динамического диапазона измерений мощности переменного электрического тока в узких полосах частот

7.5

да

да

6 Определение коэффициента нелинейных искажений сигнала

7.6

да

да

7 Определение верхнего предела измерения электрического сигнала

7.7

да

да

8 Определение межканальной временной задержки при синхронных измерениях

7.8

да

да

9 Определение затухания элайзинговой составляющей сигнала в рабочем диапазоне частот

7.9

да

да

10 Определение межканального переходного затухания

7.10

да

да

11 Определение диапазона действующих напряжений и относительной погрешности установки напряжения переменного тока в диапазоне частот встроенного генератора

7.11

да

да

12 Определение диапазона частот гармонического сигнала встроенного генератора

7.12

да

Да

13 Определение пределов допускаемой относительной погрешности установки частоты гармонического сигнала встроенного генератора

7.13

да

да

14 Определение коэффициента нелинейных искажений гармонического сигнала встроенного генератора

7.14

да

да

15 Определение диапазона частот и спектральной плотности напряжения белого гауссовского шума встроенного генератора

7.15

да

да

16 Определение рабочего диапазона частот и относительной погрешности измерений мощности переменного электрического тока в третьок-тавных полосах частот

7.16

да

да

17 Проверка программного обеспечения

7.17

да

да

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства измерений и ведомо гательные устройства, приведенные в таблице 2.1.

Таблица 2.1

Наименование, тип основного и вспомогательного средства поверки

Номер пункта методики поверки

Основные технические и метрологические характеристики

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS-360

  • 7.3

  • 7.4

  • 7.5

  • 7.6

  • 7.7

  • 7.8

  • 7.9

  • 7.10

7.16

Диапазон воспроизведения гармонического сигнала от 0,01 Гц до 200 кГц. Пределы допускаемой относительной погрешности установки напряжения ± 1 %. Пределы допускаемой относительной погрешности установки частоты ± 0,0025 %

Мультиметр Agilent 3458А

  • 7.3

  • 7.4

  • 7.5

  • 7.6

7.9

  • 7.11

  • 7.12

  • 7.13

7.16

Диапазон рабочих частот от 1 Гц до 10 МГц;

Диапазон измерений напряжения переменного тока от 10 мВ до 1000 В;

Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока 0,007% от отчета +0,002% от шкалы (для используемых в данной методике напряжений 0,009 % до 0,02% от измеряемых напряжений)

Аттенюатор образцовый ступенчатый АО-4

7.4

Диапазон часто от 0 до 200 кГц;

Диапазон ослаблений от 0 до 90 дБ

Частотомер GFC8270H

7.13

Диапазон измерения частоты от 0,01 Гц до 120 МГц;

Диапазон измерения периода от 8 нс до 100 с;

Абсолютна погрешность измерения периода синусоидальных сигналов:

АТ= ± (ОТН. ПОГр. fonopu} х   МЗР

Контроллер интерфейсной шины общего назначения «NIGPIB-USB-HS»

7.4

Работа по интерфейсу КОП (GPIB) в соответствии с требованиями ГОСТ 26.003-80 (IEEE488)

Конденсатор С1

7.3

ЧИП 10мкФ±20%-35В-с case

  • 2.2 Все средства поверки должны иметь действующий документ о поверке.

  • 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

  • 2.4 Допускается при поверке изделия по пп. 7.3 - 7.10 вместо генератора сигналов DS360 использовать встроенный генератор. В этом случае поверку изделия после п. 7.1 следует начинать с поверки встроенного генератора по пп. 7.11 — 7.14.

  • 2.5 Вместо аттенюатора АО-4 допускается использование делителя напряжения с ослаблением порядка 40 дБ. Схема электрическая делителя напряжения указана в приложении А.

  • 3 УСЛОВИЯ ПОВЕРКИ

    • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура воздуха от 15 до 25 °C;

  • - атмосферное давление от 84 до 106,7 кПа или от 650 до 800 мм рт. ст.;

-относительная влажность воздуха от 45 до 80% при температуре окружающего воздуха (20±5) °C;

-напряжение сети переменного тока (220±22) В;

-частота сети переменного тока (50±1) Гц.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1 При проведении поверки выполняются правила техники безопасности при эксплуатации электроустановок.

    • 4.2 Требования безопасности должны соответствовать рекомендациям, изложенным в технической документации на систему.

    • 4.3 При проведении поверки необходимо соблюдать требования электробезопасности по ГОСТ Р 12.1.019-2009.

    • 4.4 Корпус системы должен быть заземлен.

    • 4.5 При проведении измерений запрещается производить работы по подключению соединительных кабелей при включенном питании.

  • 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителя в области виброакустических измерений в установленном порядке;

  • - прошедшие инструктаж по технике безопасности при работе с электроприборами;

  • - изучившие эксплуатационную документацию на систему;

  • 6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

    • 6.1 Перед проведением поверки необходимо предварительно ознакомиться с руководством по эксплуатации МГФК.411734.064 РЭ и руководством оператора МГФК.00584-01 34 на поверяемую систему.

    • 6.2 Систему подготавливают к поверке в соответствии с руководством по эксплуатации МГФК.411734.064 РЭ.

    • 6.3 Во время подготовки к поверке поверитель должен подготовить все материалы и средства измерений, необходимые для проведения поверки, а также проверить выполнение условий поверки, установленных в разделе 3.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

ВНИМАНИЕ. При отрицательных результатах поверки по любому из пунктов методики поверки дальнейшие операции по поверке прекратить и выполнить действия согласно п. 8.3

7.1 Внешний осмотр

При проведении внешнего осмотра установить соответствие поверяемой системы следующим требованиям:

-комплектность в соответствии с формуляром МГФК. 411734.064 ФО.

  • - четкость нанесения заводского номера;

  • - отсутствие механических повреждений.

7.2 Опробование

Проверить работоспособность системы в соответствии с п. 2.3.1 руководства по эксплуатации МГФК. 411734.064 РЭ.

7.3 Определение рабочего диапазона частот, неравномерности и спада АЧХ в узких полосах частот

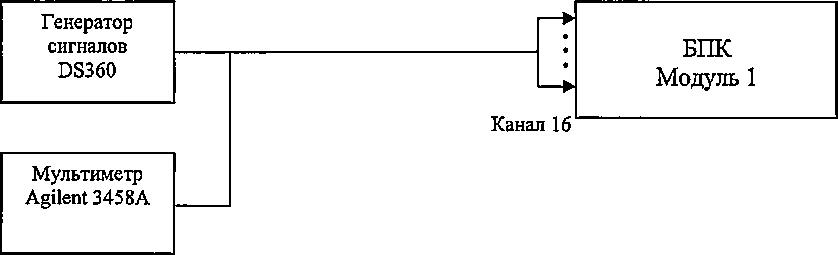

  • 7.3.1 Подключить выход генератора сигналов DS360 к каналам 1-16 модуля 1 блока питания коммутации (ВПК) и к мультиметру Agilent 3458А, как показано на рисунке 7.1а. Переключатели ВЫБОР ВХОДА поставить в положении U.

Рисунок 7.1а

  • 7.3.2 Установить значения коэффициентов усиления для всех каналов АЦП равными 1.

  • 7.3.3 Установить частоту квантования АЦП - 2048 Гц.

  • 7.3.4 Запустить расчет и отображение узкополосных спектров в режиме частотной лупы для всех каналов, установив следующие параметры:

- диапазон спектрального анализа частотной лупы от 0 до 80 Гц (для проверки неравномерности АЧХ в диапазоне от 0 до 10 Гц, таблица 7.1);

  • - размер блока БПФ - 16384;

  • - линейное усреднение, время усреднения не менее 100 с;

  • - тип окна - Блэкмана-Харриса-3.

  • 7.3.5 Установить DS360 в режим генерирования гармонического сигнала, напряжение выходного сигнала генератора установить 1 В.

  • 7.3.6 Последовательно устанавливая значения частоты сигнала генератора указанные в таблице 7.1, соответствующие диапазону от 0 до 10 Гц, произвести:

  • - отсчеты в узкополосных спектрах В(/) каждого канала на частотах /       - в

дБ);

  • - измерение напряжения CZa(/) на выходе генератора DS360 мультиметром Agilent

3458А (при значениях частот меньших 1 Гц в качестве       использовать значение 1 В,

установленное на генераторе).

Таблица 7.1

Значения частоты в диапазоне от 0 до 10 Гц, Гц

Значения

частоты в диапазоне от 10 до 20000 Гц, Гц

0,2

20

900

11000

0,5

50

1000

12000

1

100

2000

13000

2

200

3000

14000

4

300

4000

15000

8

400

5000

16000

10

500

6000

17000

600

8000

18000

700

9000

19000

800

10000

20000

  • 7.3.7 Выполнить расчет АЧХ на частотах ft для каждого измерительного канала по формуле (1):

ВД)=^)-20-шо;.)/ц))>                 CD

где UQ - опорное напряжение для представления измеренного напряжения в единицах дБ (Z70 =10~бВ).

  • 7.3.8 Установить частоту квантования АЦП - 51200 Гц.

  • 7.3.9 Запустить расчет и отображение узкополосных спектров каналов, установив следующие параметры:

  • - размер блока БПФ - 16384;

  • - линейное усреднение, время усреднения не менее 4 сек;

- тип окна - Блэкмана-Харриса-3.

  • 7.3.10 Повторить пп. 7.3.6 - 7.3.7, устанавливая частоты генерирования, указанные в таблице 4.1, соответствующие диапазону частоты от 10 до 20000 Гц.

  • 7.3.11 Вычислить неравномерность АЧХ для каждого канала по формуле (2):

Ш = Нл,акмин,                             (2)

где Нмакс и Нмин - максимальное и минимальное значения измеренной АЧХ.

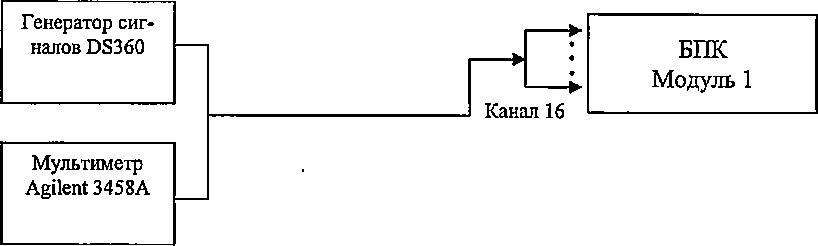

  • 7.3.12 Подключить выход генератора сигналов DS360 к 16-ти каналам Х1-Х16 модуля

1 БПК через фильтр верхних частот ФВЧ-1 из состава системы как показано на рисунке 7.16. Переключатель ВЫБОР ВХОДА поставить в положение R.

Рисунок 7.16

ВНИМАНИЕ! Подключение выхода генератора сигналов DS360 к каналам XI-

Х16 (ICP-входы) каждого модуля БПК производить через ФВЧ-1 МГФК.468831.007.

  • 7.3.13 Вьшолнить действия по пп. 7.3.2 - 7.3.11 по таблице 7.1.

  • 7.3.14 Вьшолнить действия по пп. 7.3.1 - 7.3.13 для модуля 2 БПК.

  • 7.3.15 Результаты поверки считать положительными, если:

  • - для измерительных каналов с недифференциальным входом по напряжению:

а) в диапазоне частот от 1 до 20000 Гц неравномерность АЧХ не превышает 0,2 дБ;

б) в диапазоне частот от 1 до 0,2 Гц АЧХ имеет монотонный спад не более чем на ЗдБ;

  • - для измерительных каналов с недифференциальным входом по напряжению с питанием ПИП типа ICP:

а) в диапазоне частот от 2 до 20000 Гц неравномерность АЧХ не превышает 0,2 дБ;

б) в диапазоне частот от 2 до 0,5 Гц АЧХ имеет монотонный спад не более чем на 2 дБ.

7.4 Определение относительной погрешности измерений мощности переменного электрического тока в узких полосах частот (в полосах частот равной ширины)

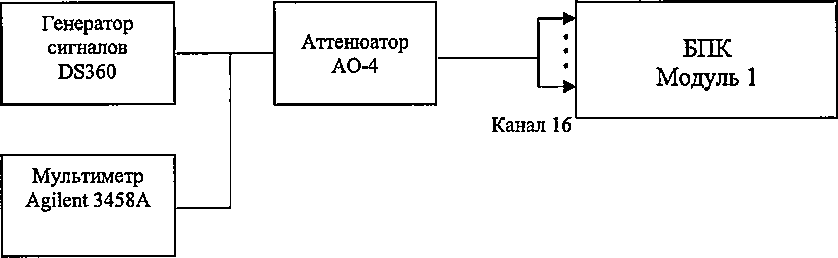

  • 7.4.1 Собрать схему, как показано на рисунке 7.2. Выход генератора DS-360 подключить к 16-ти каналам 1... 16 модуля 1 ВПК. Переключатели ВЫБОР ВХОДА на передней панели модуля 1 ВПК поставить в положении U.

  • 7.4.2 Измерить коэффициент ослабления аттенюатора АО-4, для чего:

    • 7.4.2.1 Установить на выходе генератора синусоидальный сигнал с частотой 10 Гц и действующим напряжением 1В, контролируя его мультиметром Agilent 3458А,

    • 7.4.2.2 Подключить мультиметр Agilent 3458А к выходу аттенюатора АО-4, как показано на рисунке 7.3, при номинальном ослаблении аттенюатора - 40 дБ и измерить напряжение сигнала на выходе аттенюатора АО-4.

    • 7.4.2.3 Рассчитать значение коэффициента ослабления аттенюатора по формуле (3):

(3)

где ■К'агСЛ) - значение коэффициента ослабления аттенюатора;

и ^деых - эффективные значения напряжения, измеренные на входе и выходе аттенюатора;

fi - частота сигнала генератора.

  • 7.4.2.4 Рассчитать значение коэффициента ослабления в дБ по формуле (4):

= 20 4ogXar(fi)                           (4)

  • 7.4.2.5 Занести полученные значения в таблицу 7.2

7.4.3. Выполнить действия поп. 7.4.2 для значений частоты сигнала генератора

fi ~ 100 Гц, 1 кГц, 20 кГц, заполнить таблицу 7.2.

Таблица 7.2

А Гц

10

100

1000

20 000

и^в

UeblX> В

дБ

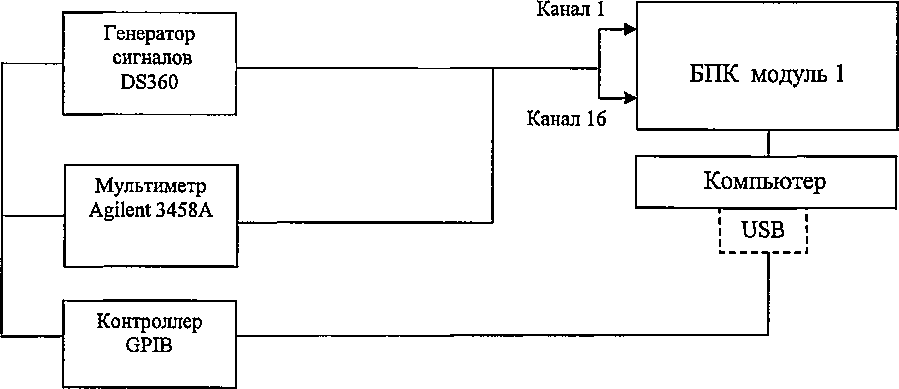

  • 7.4.4 Собрать схему, как показано на рисунке 7.4.

  • 7.4.5 Запустить программу узкополосного анализа и установить следующие параметры расчета и отображение узкополосных спектров:

  • - размер блока БПФ -16384;

  • - перекрытие (смещение) 2048;

  • - линейное усреднение, не менее 3 с;

  • - тип окна - Блэкмана-Харриса 3.

Канал 1

Рисунок 7.2

Канал 1

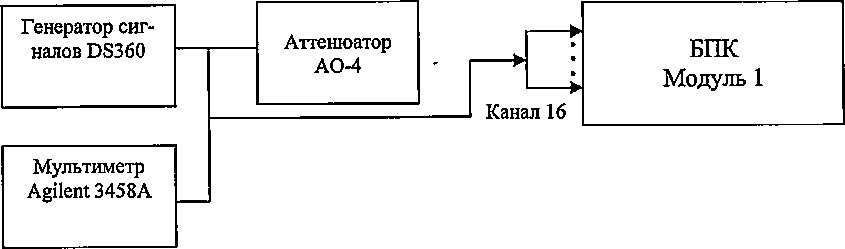

Рисунок 7.3

Канал 1

Рисунок 7.4

  • 7.4.6 Установить коэффициент усиления АЦП равный 1 для всех каналов

  • 7.4.7 Установить частоту сигнала генератора Д =10 Гц и соответствующую частоту квантования АЦП системы - 4096 Гц.

  • 7.4.8 Установить напряжение на входе измерительных каналов системы ^ВХ(Л) равное 0,1 мВ, для чего установить напряжение сигнала на выходе генератора DS360 равное значению рассчитанному по формуле (5), контролируя напряжение мультиметром Agilent 3458А:

где ^ВХСЛ) - напряжение на входе измерительных каналов системы, В;

^згСЛ)“ измеренный коэффициент ослабления аттенюатора на частоте Д (таблица 7.2).

  • 7.4.9 Рассчитать мощность сигнала на входах каналов системы ВЕХ(/Д дБ, по формуле (6):

ВвхСА) = ю ■ iog[tM)/tf02]                       (60

где 1/вхСЛ) ” напряжение на входе измерительных каналов системы.

t/0=10’6 В.

  • 7.4.10 Измерить с помощью системы электрическую мощность входного сигнала по всем 16-ти измерительным каналам модуля 1 БПК и рассчитать ее отклонение от

значения полученного в п. 7.4.9 по формуле (7):

Л = !ввх(Л)-впСА)15                        (7)

где п - номер измерительного канала модуля системы.

  • 7.4.11 Из измеренных для всех каналов системы значений Bn(J^) выбрать и занести в

таблицу 7.3 значение          при котором значение Лп имеет максимальное значение и

рассчитать соответствующее действующее напряжение сигнала        bj по формуле (8):

= 1О^^/20и0                   (8)

raeB№K(fi') — мощность сигнала, измеренная системой дБ; Uo=lO'6B

Таблица 7.3 Значения Вмах (fi), Вт

Коэфф, усиления

АЦП

Ubx

Частота сигнала, Гц

10 100 1000

20000

Частота квантования

4096             4096           20480

51200

$мах (fi) > Вт

1

0,1 мВ

1 мВ

1В*

3,162 В*

2

0,05 мВ-

0,5 мВ

0,5 В*

1,581 В*

4

0,079 мВ

0,25 мВ

0,25 В*

0,794 В*

8

0,0395 мВ

0,125 мВ

0,125 В*

0,395 В*

Примечание - * Напряжения подаются на вход системы без аттенюатора

  • 7.4.12 Вычислить относительную погрешность измерения напряжения переменного тока системой, в процентах, по формуле (9):

% = [^(Л) - ШЫ ■ 100,

(9)

где (/f) - действующее напряжение, измеренное системой; £7ВХ(Л)- напряжение сигнала на входе модуля ВПК.

  • 7.4.13 Вычислить значение относительной погрешности измерения напряжения пе

    ременного тока

3 (%) по формулам (10,10.1):

при <Ш)> 0

при        0

(Ю)

(Ю.1)

где §s -относительная погрешность измерения напряжения переменного тока системой, %;

8м - относительная погрешность измерения напряжения переменного тока мультиметром, (8м = 0,1%).

Примечание - При использовании схемы измерения без использования аттенюатора расчет относительной погрешности измерения напряжения выполнять по формулам (11,11.1)

8 = 3S + 8М при 8s(fj) >0                        (11)

8 = 8s - 8м при 8s(fi) < 0

(ПЛ)

где 8s - относительная погрешность измерения напряжения переменного тока системой, %; 8м - относительная погрешность измерения напряжения переменного тока мультиметром, (8м = 0,1%).

  • 7.4.14 Рассчитать и занести в таблицу 7.4 значение относительной погрешности измерения мощности (напряжения) переменного электрического тока системой, в дБ по формуле (12):

5РдБ = & Е/дв = 20 - log(l +5/100)                         (12)

где 8 - значение относительной погрешности измерения напряжения переменного тока, %.

Таблица 7.4

Коэфф, усиления АЦП

Ubx

Частота сигнала, Гц

10 100

1000

20000

Частота квантования

4096

4096           20480

51200

$и(3р)> дБ

1

0,1 мВ

1 мВ

1В*

3.162 В*

2

0,05 мВ

0,5 мВ

0,5 В*

1,581 В*

4

0,079 мВ

0,25 мВ

0,25 В*

0,794 В*

8

0,0395 мВ

0,125 мВ

0,125 В*

0,395 В*

Примечание -  * Напряжения подаются на вход системы без аттенюатора

  • 7.4.15 Выполнить действия по ил. 7.4.4 - 7.4.14 устанавливая коэффициенты усиления АЦП (п. 7.4.6) и напряжения сигналов на входах системы (п. 7.4.8), как указано в таблице 7.5.

При этом при подаче на входы системы напряжений обозначенных * не использовать аттенюатор в связи с чем:

  • - при выполнении п. 7.4.4 собрать схему без использования аттенюатора, как указано на рисунке 7.5.

  • - при расчетах по 7.4.8       - коэффициент ослабления аттенюатора считать рав-

НЫМ1(ВД) = ^вх(Л));

- при расчете относительной погрешности измерения напряжения переменного тока по п. 7.4.14 вместо формул (10,10.1) использовать формулы (11,11.1).

Таблица 7.5

Коэффициент усиления АЦП

1

2

4

8

Напряжение подаваемое на входы измерительных каналов системы

0,1 мВ

1 мВ

1В* 3,162 В*

0,05 мВ

0,5 мВ

0,5 В*

1,581 В*

0,079 мВ

0,25 мВ

0,25 В*

0,794 В*

0,0395 мВ

0,125 мВ

0,125 В*

0,395 В*

Примечание - * Напряжения подаются на вход системы без аттенюатора

Канал 1

Рисунок 7.5

  • 7.4.16 Выполнить действия по пп. 7.4.1 - 7.4.15 для модуля 2 ВПК.

  • 7.4.17 Результаты поверки считать положительными, если значения относительной погрешности измерений мощности (напряжения) переменного электрического тока в узких полосах частот находятся в пределах ± 0,2 дБ.

7.5 Определение динамического диапазона измерений мощности переменного электрического тока в узких полосах частот
  • 7.5.1 Собрать схему, как показано на рисунке 7.5. Выход генератора DS-360 подключить к 16-ти каналам 1... 16 модуля 1 ВПК. Переключатели ВЫБОР ВХОДА на передней панели модуля 1 БПК поставить в положении U.

  • 7.5.2 Установить частоту квантования 51200 Гц.

  • 7.5.3 Запустить расчет и отображение узкополосных спектров для всех каналов узкополосного анализа, установив следующие параметры:

  • - размер блока БПФ -16384;

  • - линейное усреднение, перекрытие, соответствующее времени усреднения не менее 30 с;

  • - тип окна - Блэкмана-Харриса 3.

  • 7.5.4 Установить коэффициент усиления АЦП равный 1 для всех каналов узкополосного анализа.

  • 7.5.5 Установить генератор DS360 в режим генерирования гармонического сигнала, с частотой 1 кГц и действующим напряжением 3,16 В, контролируя напряжение мультиметром Agilent 3458А.

  • 7.5.6 Измерить по каждому измерительному каналу модуля системы электрическую мощность сигнала генератора В (fo) на частоте fo = 1 кГц (в дБ).

  • 7.5.7 Для каждого измерительного канала измерить наибольшие значений мощности шумов и помех B(f£) , в дБ, в пяти узких полосах частот (пять максимальных гармоник спектра мощности) перевести их в абсолютные значения мощности по формуле (13):

р. = 1OB<W100                             (13)

где B(f£)-значение электрической мощности шумов и помех на частоте^, дБ;

Д’о — 10“12 - опорное значение электрической мощности.

Примечание: Абсолютные значения мощности могут измеряться непосредственно по спектру с использованием «горячей» клавиши «S».

  • 7.5.8 Рассчитать суммарную мощность шумов и помех по формуле (14):

Pz=^Pi                    (14)

где Pi - мощность шумов и помех в узких полосах имеющих наибольшие значения.

  • 7.5.9 Выразить значение суммарной мощность шумов и помех в дБ по формуле (15):

Br==10-Iog(Pj/P0)                         (15)

где Ро — 1СГ12 - опорное значение электрической мощности, В2.

  • 7.5.11 Рассчитать для каждого канала системы значение динамического диапазона, дБ, по формуле (16):

D=B(f0)-B1                        (16)

где Bz - суммарная мощность шумов и помех в частотном диапазоне системы, дБ;

- мощность сигнала генератора на частоте /0=1 кГц, дБ.

  • 7.5.11 Повторить пункты 7.5.1 - 7.5.10 изменив коэффициенты усиления АЦП и соответствующие им напряжения сигнала генератора DS360 в соответствии с таблицей 7.6.

Таблица 7.6

Коэффициент усиления АЦП

1

2

4

8

Напряжение, подаваемое на входы измерительных каналов системы

3.162 В

1,58 В

0,794 В

0,395 В

  • 7.5.12 Повторить пункты 7.5.1 -7.5.11 для модуля 2 БПК.

  • 7.5.13 Результаты поверки считать положительными, если значения динамического диапазона D для всех измерительных каналов системы составляют не менее 90 дБ с учетом пределов погрешности измерения мощности электрического сигнала не более ± 0,2 дБ.

7.6 Определение коэффициента нелинейных искажений сигнала
  • 7.6.1 Подключить к входам 1 ... 16 модуля 1 БПК выход генератора сигналов DS360.

  • 7.6.2 Установить значения коэффициентов усиления для всех каналов АЦП узкополосного анализа равными 1.

  • 7.6.3 Установить частоту квантования 4096 Гц.

  • 7.6.4 Запустить расчет и отображение узкополосных спектров для всех измерительных каналов, установив следующие параметры:

  • - размер блока БПФ - 4094;

  • - линейное усреднение, время усреднения не менее 2 с;

  • - тип окна - Блукмана-Харриса 3.

  • 7.6.5 Установить напряжение выходного сигнала генератора DS360 величиной

3,162 В.

  • 7.6.6 Установить значение частоты сигнала генератора DS360 fo = 100 Гц.

  • 7.6.7 Произвести отсчеты значений Bi в узкополосных спектрах каждого канала на частотах fl = fo*n. где п =1 ... 6.

  • 7.6.8 Вычислить действующие значения напряжения на выходе измерительного канала на частотах fl по формуле (17):

Ui = lCPV20-U0.                                      (17)

где Uo = 10’6 В - опорное значение напряжения.

  • 7.6.9 Вычислить коэффициенты нелинейных искажений каждого канала по формуле (18):

--100. (18) тт

UQ

  • 7.6.10 Повторить п.п. 7.6.1 - 7.6.9 для остальных частот квантования в соответствии с

таблицей 7.7 (2 графа).

Значения частот генератора DS360 устанавливать в соответствии с выбранной часто

той квантования из таблицы 7.7 (3 графа).

Таблица 7.7

Номер диапазона частот

Частота квантования, Гц

Частота генератора Гц,

1

2048

100

2

12800

500

3

51200

1000

  • 7.6.11 Подключить к входам 1 ... 16 модуля 2 БПК выход генератора сигналов DS360 и выполнить действия согласно пи. 7.6.2 - 7.6.10.

  • 7.6.12 Результаты поверки считать положительными, если для всех частот квантования (во всем диапазоне частот) и всех каналов узкополосного анализа значения коэффициента нелинейных искажений не превышают 0,002 %.

7.7 Определение верхнего предела измерения электрического сигнала
  • 7.7.1 Проверку проводить одновременно с проверками по пп. 7.4.7.6.

  • 7.7.2 Результаты поверки считать положительными, если уровень сигнала генератора DS360 величиной 3,162 В, измеренный с помощью программы узкополосного анализа, соответствует значению 130 дБ с учетом погрешности измерения не более ± 0,2 дБ и значения коэффициента нелинейных искажений не более 0,002 %.

7.8 Определение межканальной временной задержки при синхронных измерениях
  • 7.8.1 Подключить выход генератора сигналов DS360 к 16-ти каналам 1.... 16 каждого модуля БКП. Переключатели ВЫБОР ВХОДА на передней панели БПК поставить в положении U.

  • 7.8.2 Установить значения коэффициентов усиления для всех каналов АЦП равными 1.

  • 7.8.3 Установить частоту квантования АЦП 51200Гц.

  • 7.8.4 Установить DS360 в режим генерации сигнала белого шума, напряжение выходного сигнала генератора DS360 установить 0,1 В.

  • 7.8.5 Запустить программу управления регистрацией сигналов, указав в качестве источника сигналов синхронизации модуль 1 БПК (ведущий). Выполнить запись сигнала по всем 32 каналам системы длительностью не менее 10 сек.

  • 7.8.6 По записанным реализациям, отдельно для каждого модуля измерить межканальную фазовую задержку сигнала на частоте 20000 Гц для каналов 2-16 относительно 1 канала с помощью программы взаимного спектрального анализа (расчета фазовых спектров).

Фазовая задержка      между любыми каналами п и т модуля БПК рассчитывает

ся по формуле (19):

(19)

где     - фазовая задержка сигнала между каналом №1 и каналом № п, °

фазовая задержка сигнала между каналом №1 и каналом № ш, 0

При измерениях использовать следующие параметры взаимного спектрального анализа:

  • - размер блока БПФ -16384;

  • - линейное усреднение, время усреднения не менее 7 сек (среднее 88, перекрытие 16384, интервал 1);

  • - тип окна - Блэкмана-Харриса-3.

  • 7.8.7 Измерить фазовую задержку сигнала между модулями системы , на, для этого измерить фазовую задержку на частоте 20000 Гц между первыми каналами этих модулей        Рассчитать фазовую задержку на частоте 20000 Гц между любыми кана

лами модуля 1 и каналами модуля 2 по формуле (20):

(20)

^рМ1/М2  ^1/n “Р

где       “ фазовая задержка сигнала между первыми каналами модуля 1 и модуля 2;

фазовая задержка сигнала между каналом 1 и каналом п для первого модуля, ° фазовая задержка сигнала между каналом 1 и каналом m для второго модуля, °

  • 7.8.8 Из всех измеренных значений фазовой задержки (для всех пар каналов) по п.п.

7.8.6 - 7.8.7 выбрать максимальное значение и рассчитать межканальную временную задержку сигнала г, в секундах по формуле (21):

(21)

где /- верхняя частота диапазона (20000 Гц);

Тр - фазовая задержка сигнала, °.

  • 7.8.9 Выполнить пункты 7.8.5 - 7.8.8 назначив в качестве ведущего - модуль 2.

  • 7.8.10 Результаты поверки считать положительными, если межканальная временная задержка сигнала не превышает 1 мкс.

7.9 Определение затухания элайзинговой составляющей сигнала в рабочем диапазоне частот
  • 7.9.1 Подключить к входам модуля 1 БПК выход генератора сигналов DS360.

  • 7.9.2 Установить частоту квантования (/кв) 2048 Гц (для 1 диапазона частот), значения коэффициентов усиления каналов АЦП равными 1.

  • 7.9.3 Запустить расчет и отображение узкополосных спектров для всех измерительных каналов, установив следующие параметры:

  • - размер блока БПФ - 4094;

  • - линейное усреднение, время усреднения не менее 2 с;

  • - тип окна - Блэкмана-Харриса 4;

  • 7.9.4 Установить напряжение генерации сигнала 1 В (120 дБ относительно 1 мкВ) и установить f2min (для 1 диапазона частот) согласно таблицы 7.8.

  • 7.9.5 Увеличивая частоту генерации / сигнала с шагом (/max -/ттУ$ выполнить четыре измерения уровней мощности сигнала в узкополосных спектрах на частотах отражения fomp —/кв “/г

  • 7.9.6 Уровни на частотах/,^ не должны превышать 25 дБ (подавление не менее

95 дБ).

  • 7.9.7 Повторить п.п. 7.9.2-7.9.6 для остальных диапазонов частот устанавливая значения /кв по п. 7.9.2 и /г min по п. 7.9.4 согласно таблицы 7.8.

Таблица 7.8

Номер диапазона частот

Минимальная частота генерации /г min* Гц

Максимальная частота генерации (квантования) /г max (/кв)* Гц

Верхняя граница диапазона частот.

/в ~/отртах-Гц

Нижняя граница диапазона частот.

=/отртт-Гц

1

1248

2048

800

0.25

2

1560

2560

1000

0.3125

3

1950

3200

1250

0.39062

4

3120

5120

2000

0.625

5

3900

6400

2500

0.78125

6

6240

10240

4000

1.25

7

7800

12800

5000

1.5625

8

12480

20480

8000

2.5

9

15600

25600

10000

3.125

10

31200

51200

20000

6.25

  • 7.9.8 Выполнить действия по п.п. 7.9.1 - 7.9.8 для модуля 2 БПК.

  • 7.9.9 Результаты поверки считать положительными, если условия п. 7.9.7 выполняются для всех частот квантования (каждого частотного диапазона) и каждого канала узкополосного анализа.

7.10 Определение межканального переходного затухания
  • 7.10.1 Выход генератора сигналов DS360 подключить к каналу 1 модуля 1 ВПК, сигнальные входы остальных каналов закоротить.

  • 7.10.2 Установить частоту квантования 25600 Гц.

  • 7.10.3 Запустить расчет и отображение узкополосных спектров для всех измерительных каналов, установив следующие параметры:

  • - размер блока БПФ-4096;

  • - линейное усреднение, время усреднения не менее 5 сек;

  • - тип окна - Блэкмана-Харриса 4.

  • 7.10.4 Установить частоту генерации сигнала 1000 Гц, напряжение 1 В.

  • 7.10.5 Произвести отсчет значения В в узкополосном спектре на частоте 1000 Гц для 1 канала.

  • 7.10.6 Произвести отсчеты значений Bt в узкополосных спектрах на частоте 1000 Гц для каналов с 2 по 16 и вычислить значения проникновения сигнала с 1 канала в каналы 2 -16 как разность значений ВГВ .

  • 7.10.7 Выполнить действия по пп. 7.10.1 - 7.10.6. последовательно подключая выход генератора DS360 к каналам с номерами от 2 до 16. Значения проникновения вычислять как разность между значениями отсчетов В. в узкополосных спектрах для каналов с номерами, превышающими номер канала, к которому подключен генератор и значением отсчета В в узкополосном спектре для канала, к которому подключен генератор.

  • 7.10.8 Выполнить действия по пп.7.10.1 - 7.10.7 для модуля 2 БПК.

7.10.9Результаты поверки считать положительными, если разность значений Bt-B не превышает минус 90 дБ

  • 7.11 Определение диапазона действующих напряжений и относительной погрешности установки напряжения переменного тока в диапазоне частот встроенного генератора

  • 7.11.1 Подключить розетку (выход) ЦАП встроенного генератора к разъему 1 модуля 1 БПК (в диапазоне частот от 0,2 до 1 Гц) или к мультиметру Agilent 3458А (в диапазоне частот от 1 Гц до 30 кГц).

Внимание. Для подключения розетки (выхода) ЦАП встроенного генератора к каналам 1... 16 использовать переходник МГФК.434441.006.

  • 7.11.2 Установить частоту генерации сигнала 0,2 Гц.

  • 7.11.3 Поочередно установить действующие значения напряжения генерируемого сигнала Ufe: 0,01; 0,05; 0,1; 0,5; 1,0; 3,162 В.

  • 7.11.4 При проверке с использованием программы узкополосного анализа запустить режим узкополосного анализа со следующими параметрами:

  • - коэффициент усиления для всех каналов АЦП равный 1;

  • - частота квантования 2048 Гц;

  • - размер блока БПФ - 4096;

  • - линейное усреднение, время усреднения не менее 5 с.

Примечание. Для частот ниже 10 Гц измерения с использованием программы узкополосного анализа измерения проводить в режиме «Частотная лупа», с параметрами: размер блока БПФ - 4096, перекрытие 1024, среднее -1, интервал 1. При измерениях с помощью Agilent 3458А использовать его в режиме стробоскопа для измерения напряжения постоянного тока с разрешением 5000 точек.

  • 7.11.5 Измерить напряжение встроенного генератора с помощью программы узкополосного анализа или мультиметра Agilent 3458А.

  • 7.11.6 Выполнить действия по п.п. 7.11.2-7.11.5 для частот, указанных в таблице 7.9.

Таблица 7.9

Значение частот генерирования сигнала, Гц

0,2

50

2000

1

100

5000

2

200

10000

5

500

20000

10

1000

30000

  • 7.11.7 Выполнить действия по п.п. 7Л1.1 - 7Л1.6 для модуля 2.

  • 7.11.8 Определить относительную погрешность установки напряжения переменного тока по формуле (22):

= {Г Uiz - U^/ UiU3M}W0 %                    (22)

  • 7.11.9 Результаты поверки считать положительными, если:

  • - диапазон действующих напряжений находится в пределах от 0,01 до 3,162 В;

  • - значения относительной погрешности установки напряжения переменного тока находятся в пределах:

а) в диапазоне частот от 0,2 до 1 Гц .......................................................± 3 %;

б) в диапазоне частот от 1 Гц до 20 кГц....................................................± 1 %;

в) в диапазоне частот от 20 до 30 кГц .......................................................±2%.

  • 7.12 Определение диапазона частот гармонического сигнала встроенного генера

тора
  • 7.12.1 Проверку выполнять одновременно с п. 7.11.

  • 7.12.2 Результаты поверки считать положительными, если выполняется требование

п. 7.11.9

7.13 Определение относительной погрешности установки частоты гармонического сигнала встроенного генератора
  • 7.13.1 Подключить розетку (выход) ЦАП встроенного генератора модуля 1 к частотомеру GFC8270H.

  • 7.13.2 Установить последовательно действующее напряжение сигнала генератора 0,01; 3,162 В.

  • 7.13.3 Устанавливая частоты генерирования (/&) в соответствии с таблицей 7.9 измерить период сигнала (7)^ частотомером GFC 827СН и определить относительную погрешность по формуле (23):

5/ = {(А - 1Ы/ (l/TiU3M )}• 100 %                     (23)

  • 7.13.4 Выполнить действия по пп. 7.13.1 - 7.13.3 для встроенного генератора модуля 2.

  • 7.13.5 Результаты поверки считать положительными, если значения относительной погрешности установки частоты сигнала находятся в пределах ± 0,001 %.

7.14 Определение коэффициента нелинейных искажений гармонического сигнала встроенного генератора
  • 7.14.1 Подключить к входам 1 ... 16 модуля 1 ВПК выход встроенного генератора. Внимание. Для подключения розетки (выхода) ЦАП встроенного генератора к

каналам 1... 16 использовать переходник МГФК.434441.006.

  • 7.14.2 Выполнить действия по п.п. 7.6.2 - 7.6.11, установив напряжение выходного сигнала встроенного генератора величиной 1 В.

  • 7.14.3 Результаты поверки считать положительными, если для всех частот квантования (во всем диапазоне частот) и всех каналов узкополосного анализа коэффициент нелинейных искажений не превышает 0,002 %.

7.15 Определение диапазона частот и спектральной плотности напряжения белого гауссовского шума встроенного генератора
  • 7.15.1 Подключить к входам 1 ... 16 модуля 1 ВПК выход встроенного генератора. Внимание. Для подключения розетки (выхода) ЦАП встроенного генератора к

каналам 1... 16 использовать переходник МГФК.434441.006.

  • 7.15.2 В программе регистрации и анализа сигналов установить частоту квантования 51200 Гц.

  • 7.15.3 Запустить процесс генерирования шума, установив действующее значение шумового сигнала 1 В.

Значение спектральной плотности среднеквадратического значения напряжения на выходе генератора (СПН) будет иметь значение СПН = 4226.8 мкВ/^Гц.

  • 7.15.4 Выполнить усреднение третьоктавных спектров на интервале не менее 100 с.

  • 7.15.5 Для частот третьоктавного ряда от 1 Гц до 31.5 кГц определить разности по формуле (24):

Ддв=Л-Рю.                             (24)

где Рт - измеренные значения уровней третьоктавного спектра на указанных частотах;

Рт - значения уровней, рассчитанные в соответствующих третьоктавных полосах для заданного значения СПМ.

  • 7.15.6 Выполнить расчет значения уровней шума в третьоктавных полосах частот Рт по формуле (25):

Pm = 201g(C7Zff-VA^).                          (25)

где AFm =/„,.(10+1/2О-10-1/2°);

fm = 10Л1/1° • 1000Л/ - значение средней геометрической частоты третьоктавного ряда;

т - номер центральной частоты.

Для частот третьоктавного ряда от 0,63 Гц до 31.5 кГц ш = {-32... 15}.

Значения полосы третьоктавных фильтров и соответствующие расчетные значения Рт приведены в таблице 7.10

  • 7.15.7 Определить максимальное по абсолютной величине значение Адбм из значений ДдБ рассчитанных по формуле (24).

  • 7.15.8 Рассчитать пределы погрешности генерации шумового сигнала (спектральной плотности напряжения) по формуле (26):

Д = ±| СПН - СПН - ллбиЛ0|                                   (26)

Таблица 7.10

Центральная частота третьоктавного фильтра, Гц

ДГИ, Гц

Ря> ДБ

Центральная частота третьоктавного фильтра, Гц

Ar„, Гц

Рт> дБ

0,63

0,145604

64.15198

400

91,8702

92,15198

0,8

0,183305

65.15198

500

115,6577

93,15198

1,00

0,230768

66,15198

630

145,6045

94,15198

1,25

0,290519

67,15198

800

183,3052

95,15198

1,60

0,365742

68,15198

1000

230,7675

96,15198

2,00

0,460442

69,15198

1250

290,5191

97,15198

2,50

0,579662

70,15198

1600

365,7419

98,15198

Центральная частота треть-октавного фильтра, Гц

АГ„„

Гц

дБ

Центральная частота третьок-тавного фильтра, Гц

АГт,

Гц

Л,, дБ

3,15

0,729751

71,15198

2000

460,4417

99,15198

4,00

0,918702

72,15198

2500

579,6618

100,15198

5,00

1,156577

73,15198

3150

729,751

101,15198

6,30

1,456045

74,15198

4000

918,702

102,15198

8,00

1,833052

75,15198

5000

1156,577

103,15198

10,0

2,307675

76,15198

6300

1456,045

104,15198

12,5

2,905191

77,15198

8000

1833.052

105,15198

16,0

3,657419

78,15198

10000

2307.675

106,15198

20,0

4,604417

79,15198

12500

2905.191

107,15198

25,0

5,796618

80,15198

16000

3657.419

108,15198

31,5

7,29751

81,15198

20000

4604.417

109,15198

200

46,04417

89,15198

25000

5796.618

110,15198

250

57,96618

90,15198

31500

7297.51

111,15198

315

72,9751

91,15198

  • 7.15.9 Выполнить действия по пп. 7.15.1—7.15.8 для модуля 2.

  • 7.15.10 Результаты поверки считать положительными, если пределы погрешности генерации шумового сигнала (спектральной плотности среднеквадратического напряжения) не превышают ± 100 мкВЛ/Гц в диапазоне частот от 1 до 31500 Гц.

7.16 Определение рабочего диапазона частот и относительной погрешности измерений мощности переменного электрического тока в третьоктавных полосах частот
  • 7.16.1 Собрать схему, как показано на рисунке 7.6. Выход генератора DS-360 подключить к 16-ти каналам 1... 16 модуля 1 ВПК. Переключатели ВЫБОР ВХОДА на передней панели модуля 1 ВПК поставить в положении U.

  • 7.16.2 Установить DS360 в режим генерации тонального сигнала с действующим напряжением 1В и частотой 0,63 Гц.

  • 7.16.3 Измерить напряжение выходного сигнала генератора DS360 с помощью мультиметра Agilent 3458А и рассчитать мощность сигнала, в дБ, по формуле (27):

- 20log[U^/U0]                              (27)

где Uz(f) — напряжение сигнала генератора, измеренное с помощью мультиметра Agilent 3458А, В; UQ =10^ В.

Примечание - При измерении напряжения на частотах до 10 Гц мультиметр Agilent 3458А использовать в режиме стробоскопа для измерения напряжения постоянного тока с разрешением 5000 точек/с.

Канал 1

Рисунок 7.6.

  • 7.16.4 Запустить для всех каналов модуля 1 БПК ВИС-32 обработку сигналов в режиме третьоктавного анализа.

  • 7.16.5 Измерить по каждому измерительному каналу значение мощности (напряжения) сигнала генератора B(fi)s (дБ) в третьоктавной полосе частот, с центральной частотой, равной частоте сигнала генератора и рассчитать абсолютное значение его отклонения от значения рассчитанного по формуле (27) в дБ, по формуле (28):

Li=\B(fi)s - М?)|                          (28)

Занести в таблицу 7.11 максимальные (для всех каналов) значения ^imax.

Таблица 7.11

Центральная частота третьоктавного фильтра, Гц

Полоса частот

Гц

&Vimax ДЛЯ тонального сигнала ДБ

АцПтох Для шумового сигнала /Ф

Центральная частота третьоктавного фильтра, Гц

Полоса частот

Гц

Atwjox ДЛЯ тонального сигнала ДБ

АцП/иок для шумового сигнала дБ

0,63

0,145604

160

36.57419

0,8

0,183305

200

46,04417

1,00

0,230768

250

57,96618

1,25

0,290519

315

72,9751

1,60

0,365742

400

91,8702

2,00

0,460442

500

115,6577

2,50

0,579662

630

145,6045

3,15

0,729751

800

183,3052

4,00

0,918702

1000

230,7675

5,00

1,156577

1250

290,5191

6,30

1,456045

1600

365,7419

8,00

1,833052

2000

460,4417

10,0

2,307675

2500

579,6618

12,5

2,905191

3150

729,751

16,0

3,657419

4000

918,702

20,0

4,604417

5000

1156,577

25,0

5,796618

6300

1456,045

31,5

7,29751

8000

1833,052

40,0

9.18702

10000

2307,675

50,0

11.56577

12500

2905,191

63,0

14.56045

16000

3657,419

Центральная частота третьоктавного фильтра, Гц

Полоса частот

Гц

Ат/тах Для тонального сигнала ДБ

Ащииаг для шумового сигнала ДБ

Центральная частота третьоктавного фильтра, Гц

Полоса частот

ЛЕГ,

Гц

Ат/mar ДЛЯ тонального сигнала дБ

Ащ/max ДЛЯ шумового сигнала ДБ

80,0

18.33052

20000

4604,417

100

23.07675

25000

5796,618

125

29.05191

31500

7297,51

7.16.6 Выполнить пункты 7.16.2 - 7.16.5 устанавливая частоту генератора равную центральной частите третьоктавных фильтров в диапазоне от 0,63 до 31,5 кГц, как указанно в таблице 7.10.

  • 7.16.7 Выполнить действия по п.п. 7.16.2- 7.16.6для модуля 2 ВПК системы и выбрать максимальное (для двух блоков) значение А из рассчитанных по формуле (28).

  • 7.16.8 Рассчитать относительную погрешность измерения напряжения переменного тока для гармонического сигнала 5si, в процентах по формуле (29):

= (1OJZ20 -1) ■ 100                             (29)

  • 7.16.9 Установить DS360 в режим генерации «белого шума» с среднеквадратическим значением напряжения - 0,5 В, включить функцию фильтрации сигнала с полосой

zlFr = 102,4 кГц и центральной частотой fo = 51,2 кГц.

  • 7.16.10 Измерить среднеквадратическое напряжение выходного сигнала генератора Uс помощью мультиметра Agilent 3458А и рассчитать его спектральную плотность, ВД/Гц, по формуле (30):

СПНГ =                                   (30)

где - полоса частот шумового сигнала, Гц;

- среднеквадратическое напряжение шумового сигнала, В.

  • 7.16.11 Рассчитать значение среднеквадратического напряжения сигнала генератора B(/lF-)r для третьоктавных полос в частотном диапазоне от 0,63 до 31,5 кГц, в дБ, по формуле (31):

В(ЛР£)Г = 20£од(СПНг ■ 72^ 0-)                  (31)

где - полоса частот i-ro треть октавного фильтра шумового сигнала, Гц;

СПНГ - спектральная плотность шумового сигнала генератора;

С7о=1О'6 В.

  • 7.16.12 Измерить с помощью каждого измерительного канала системы мощность сигнала B(AF£ys (в соответствующих п. 7.16.11 третьоктавных полосах частот в диапазоне 0,63 до 31,5 кГц). Время усреднения третьоктавного анализа установить не менее 3,5 ч.

  • 7.16.13 Для каждой полосы рассчитать абсолютные значения отклонений измеренных значений мощности в третьоктавных полосах частот от соответствующих значений из-

меренных с использованием мультиметра, в дБ, по формуле (32):

(32)

Занести в таблицу 7.11 максимальные (для всех каналов) значения Аш/тог •

  • 7.16.14 Вьшолнить действия по п.п. 7.16.9 - 7.16.13 для модуля 2 БПК системы и выбрать максимальное по абсолютной величине (для двух блоков) значение А из рассчитанных по формуле (34).

  • 7.16.15 Рассчитать относительную погрешность измерения напряжения переменного тока для шумового сигнала 3s2, в процентах по формуле (33):

5л - CloJ/2° -1) • юо                          (зз)

  • 7.16.16 Выбрать максимальную (по абсолютному значению) погрешность из значений и 5s2 полученных в п.п. 7.16.8 и 7.16.15, соответственно.

  • 7.16.17 Рассчитать максимальную относительную погрешность измерения напряжения (мощности) переменного электрического тока в третьоктавных полосах частот, в дБ, по формулам (34,34.1):

20Lo^(l + (5 + 1<5к|)/100), если 85>0,                   (34)

5= 2010^(1+5-|5и|)/100), еслиб5<0                (34.1)

где 5М - пределы допускаемой относительной погрешности измерения напряжения переменного тока мультиметра (8М = ±0,1%).

5S - максимальная, по абсолютной величине погрешность измерения напряжения для тонального и шумового сигналов.

  • 7.16.18 Результаты поверки считать положительными, если относительная погрешность измерения напряжения (мощности) переменного электрического тока для гармонического и шумового сигналов в третьоктавных полосах частот (согласно таблице 7.11) не превышают ± 0,2 дБ.

7.17 Проверка программного обеспечения
  • 7.17.1 Проверка программного обеспечения осуществляется в соответствии с разделом 4 формуляра МГФК.411734.064 ФО.

  • 7.17.2 Результаты поверки считать положительными, если идентификационное наименование ПО - МГФК.00584-01, номер версии - 01.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При проведении поверки вести протокол произвольной формы.

  • 8.2 При положительных результатах поверки на систему выдается свидетельство о поверке в качестве рабочего средства измерения установленной формы.

  • 8.3 При отрицательных результатах поверки по любому из пунктов методики поверки система бракуется и к дальнейшему применению не допускается. На забракованную систему выдается извещение о непригодности с указанием причины непригодности.

Начальник НИК-2 ФГУП "ВНИИФТРИ'

Ведущий конструктор НИК-2

ФГУП "ВНИИФТРИ"

Некрасов

,М. Аствацатуров

”                            ПРИЛОЖЕНИЕ А

Схема делителя напряжения

Поз. ооозйа-чет

Наименование

Кол.

Примечание

R1

Резистор С2-29В-0,125Вт-16,7 к0м+0,05%

1

R2

Резистор С2-29В-0,125Вт-1В9 0м±0,05%

1

Х1

Вилка СР-5О-74- ПВ ВРО 36Ш8ТУ

1

Х2

Розетка СР-50-73 ФВ ВРО 36Ш8ТУ

1

29

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
