Методика поверки «Модули газового анализа кислородные FCX-MCxx-CH» (МП 47659-11)

УТВЕРЖДАЮ

ФГУП «ВНИИМС»

ИНСТРУКЦИЯ

Модули газового анализа кислородные

FCX-MCxx-CH

МЕТОДИКА ПОВЕРКИ

Москва

2011 г.

Содержание

Настоящая методика поверки распространяется на модули газового анализа кислородные FCX-MCxx-CH (далее "модуль FCX") с кислородными сенсорами (производства компании PEWATRON AG. Швейцария), предназначенные для измерений концентрации кислорода (О2) в воздухе и продуктах его разделения.

Межповерочный интервал - 1 год.

• 1.1   При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Настоящая методика поверки распространяется на модули газового анализа кислородные FCX-MCxx-CH (далее "модуль FCX") с кислородными сенсорами (производства компании PEWATRON AG. Швейцария), предназначенные для измерений концентрации кислорода (О2) в воздухе и продуктах его разделения.

Межповерочный интервал - 1 год.

• 1.1   При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1   При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

Таблица 3

Изготовители и поставщики ГСО-ПГС:

- ООО "Мониторинг", г. Санкт-Петербург, Московский пр., 19, тел (812)315-11-45, факс (812) 327-97-76;

ЗАО “Лентехгаз”,193148, г. Санкт-Петербург, Б. Смоленский пр., 11;

ФГУП "СПО "Аналитприбор", Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 51-32-39;

ОАО "Линде Газ Рус" - 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, 1-а; тел: (495) 521-1565, 521-4883, 521-3013; факс: 5212768;

ООО "ПГС - Сервис", 624250, Свердловская обл., г. Заречный, ул. Мира, 35.

• 2.2   Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик модуля FCX с требуемой точностью.

• 2.3   Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

При проведении поверки соблюдают следующие требования безопасности:

• 3.1   Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2   Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3   При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают "ПБ-03-776-03 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением".

При проведении поверки соблюдают следующие условия:

температура окружающей среды, °C                                     20 ± 5

относительная влажность окружающей среды, %                     от 30 до 80

напряжение питания постоянного тока, В                                11.5-28,0

расход ПГС, дм³ мин'¹                                                       0,5-1,0

• 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность модуля FCX в соответствии с НТД на него (при первичной поверке);

• 2) проверяют наличие паспортов и сроки годности ПГС;

• 3) баллоны с ПГС выдерживают в помещении, в котором проводят поверку, в течение

24 ч, поверяемые модули FCX в течение 4 ч;

• 4) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 5) собирают схему поверки, изображенную на рисунке 1.

Источник питания 11,5-28 В пост, тока

Аналоговый измерительный прибор

Пробоотборная трубка 5 мм

в вытяжку

Ячейка сенсора

Ротаметр

Регулятор расхода

Баллон с ПГС

Рисунок 1 - схема поверки модуля FCX

• 6.1   Внешний осмотр

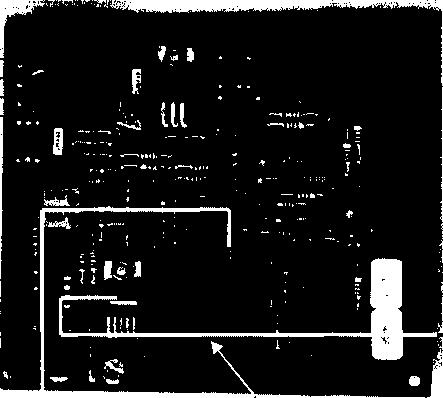

При внешнем осмотре устанавливают соответствие модуля следующим требованиям: отсутствие внешних повреждений, которые могут влиять на работоспособность; маркировка должна соответствовать требованиям РЭ;

соответствие комплектности модуля FCX комплектности, указанной в РЭ.

соответствие номера модуля FCX номеру, указанному в калибровочном сертификате (при первичной поверке в протоколе производителя).

Модули FCX считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

• 6.2   Опробование

  • 6.2.1 При опробовании проводят проверку общего функционирования модуля FCX в сле

дующем порядке:

• 1) подключают питание модуля FCX в соответствии с РЭ и схемой на рис. 1;

• 2) в соответствии с РЭ и схемой на рис. Подключают внешний аналоговый измерительный прибор для измерения выходного сигнала модуля FCX (миллиамперметр, АЦП блока управления воздухоразделительной установкой и т.п.);

• 3) выдерживают модуль FCX во включенном состоянии в течение времени прогрева;

• 4) фиксируют выходной аналоговый сигнал модуля FCX после прогрева при помощи внешнего измерительного прибора.

Результат опробования считают положительным, если по окончанию времени прогрева внешний измерительный прибор показывает значение, соответствующее концентрации кислорода в окружающем воздухе - примерно 20,95.

• 6.3. Определение метрологических характеристик

• 6.3.1 Определение абсолютной погрешности модуля FCX.

Определение абсолютной погрешности модуля FCX проводят в следующем порядке:

• 6.3.1.1 Подключают к одному из штуцеров газоаналитической ячейки ПВХ трубку для подачи поверочного газа в соответствии со схемой на рис. 1 .

• 6.3.1.2. Последовательно подают ПГС (таблица 4), в соответствии с его рабочим диапазоном модуля (0,2 - 25,0 или 1,0 - 95,0). Поверка осуществляется по трем поверочным смесям. Две из них выбираются с концентрациями, близкими к началу и к концу диапазона модуля. Третья выбирается с концентрацией близкой к середине диапазона. Допускается в качестве третьей смеси для FCX-MC25-CH использовать смесь с концентрацией, близкой к рабочей для данного модуля, а для FCX-MC95-CH - ПГС состава близкого к составу воздуха.

Последовательность подачи смесей следующая (номер смеси в соответствии с таблицей 3): для FCX-MC25-CH - 1 ( или 2 ), 2 (или 3 ), 4 и в обратной последовательности, а для FCX-МС95-СН - 2, 4, 5 и в обратной последовательности

• 6.3.1.3. Расход поверочного газа устанавливать в пределах (0,5-1,0) л/мин. При подаче ГСО-ПГС с концентрацией кислорода выше концентрации окружающего воздуха сброс газа из ячейки сенсора производить в вытяжку.

• 6.3.1.4. Продувать ГСО-ПГС до стабилизации показаний миллиамперметра. После того как показания миллиамперметра при продувке первого поверочного газа стабилизируются их заносят в протокол и производят пересчет полученного тока в концентрацию кислорода по формуле указанной в РЭ для данного типа модуля.

Аналогично снимают показания модуля и на двух других поверочных смесях.

После того как показания будут сняты и пересчитаны определяют абсолютную ошибку измерения, как разность расчетного значения концентрации и паспортного значения концентрации ПГС:

Д = С,-С_д

Результат поверки модуля FCX считают положительным, если во всех контрольных точках диапазона погрешность не превышает нормированных значений.

• 7.1   По результатам проведения поверки следует оформить протокол. Форма протокола приведена в Приложении 2 настоящей методики поверки.

• 7.2   Модули FCX, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

• 7.3   Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.

третьей смеси для FCX-MC25-CH использовать смесь с концентрацией, близкой к рабочей для данного модуля, а для FCX-MC95-CH - ПГС состава близкого к составу воздуха.

Последовательность подачи смесей следующая (номер смеси в соответствии с таблицей 3): для FCX-MC25-CH - 1 ( или 2 ), 2 (или 3 ), 4 и в обратной последовательности, а для FCX-МС95-СН - 2, 4, 5 и в обратной последовательности

• 6.3.1.3. Расход поверочного газа устанавливать в пределах (0,5-1,0) л/мин. При подаче ГСО-ПГС с концентрацией кислорода выше концентрации окружающего воздуха сброс газа из ячейки сенсора производить в вытяжку.

• 6.3.1.4. Продувать ГСО-ПГС до стабилизации показаний миллиамперметра. После того как показания миллиамперметра при продувке первого поверочного газа стабилизируются их заносят в протокол и производят пересчет полученного тока в концентрацию кислорода по формуле указанной в РЭ для данного типа модуля.

Аналогично снимают показания модуля и на двух других поверочных смесях.

После того как показания будут сняты и пересчитаны определяют абсолютную ошибку измерения, как разность расчетного значения концентрации и паспортного значения концентрации ПГС:

Результат поверки модуля FCX считают положительным, если во всех контрольных точках диапазона погрешность не превышает нормированных значений.

• 7.1   По результатам проведения поверки следует оформить протокол. Форма протокола приведена в Приложении 2 настоящей методики поверки.

• 7.2   Модули FCX, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

• 7.3   Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.

• 7.4 При отрицательных результатах поверки модуль FCX подлежит ремонту. Если отрицательные результаты повторятся при поверке после ремонта, модуль FCX признается негодным и к применению не допускается. На модуль FCX выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.



  Е.Г. Крашенинников

Технический директор

ЗАО "Газоразделительные системы"

(РЕКОМЕНДУЕМОЕ)

ПРОТОКОЛ ПОВЕРКИ

Модуль FCX-MCxx-CH

Зав .№_______________________________

Дата выпуска________________________

Дата поверки_________________________

Условия поверки: температура___________С°

Давление __________кПа

Влажность __________%

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1    Результаты внешнего осмотра__________________________________

• 2    Результаты опробования __________________________________

• 3    Средства измерений, оборудование и материалы используемые при поверке приведены в таблице 1

Таблица 1

• 4 Результаты определения основной приведенной погрешности приведены в таблице 2 Таблица 2

  Наименование Определяемого ком понента	Концентрация ПГС, объемная доля, %	Показания прибора, объемная доля, %	Основная приведенная погрешность, %
  Кислород
  Минимальное		-	-
  Максимальное		-	-
  Рабочее

• 5 Заключение

Поверитель:________________________________________

Ф.и.о. поверителя, должность, подпись
