Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений

Система измерительная универсальная стендовая СИУ С-3 6

Методика поверки

МП 2071-0005-2021

Руководитель отдела координации работ по комплексному метрологическому обеспечению инновационных разработок

Ю.Г. Солонецкий

Руководитель сектора

П.Н. Мичков

Санкт-Петербург 2021 г.

Содержание

требованиям

Приложение А

Приложение Б

Приложение В

1 Общие положения
  • 1.1 Настоящая методика поверки (далее - методика) распространяется на Систему измерительную универсальную стендовую СИУС-36, зав. № Л6955 (далее - система или СИУС-36), изготовленную ПАО «ЗВЕЗДА» и устанавливает периодичность, объем и порядок ее первичной и периодической поверки.

  • 1.2 Система подлежит первичной поверке при вводе в эксплуатацию или после ремонта и периодической в процессе эксплуатации.

  • 1.3 Допускается проведение поверки отдельных измерительных каналов (далее - ИК) из состава СИУС-36 в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.4 ИК избыточного давления и разрежения, атмосферного давления, температуры, относительной влажности, объемного расхода топлива, подвергаются покомпонентной (поэлементной) поверке: демонтированные первичные измерительные преобразователи - в лабораторных условиях; вторичная часть - комплексный компонент, включая линии связи, - на месте эксплуатации СИУС-36.

  • 1.5 Методы поверки системы основаны на прямых измерениях вторичными частями поверяемых ИК величины, воспроизводимой мерами напряжения постоянного тока, силы постоянного тока и частоты переменного тока.

  • 1.6 Обеспечивается прослеживаемость ИК СИУС-36 к Государственным первичным эталонам:

  • - единицы электрического напряжения ГЭТ 13-2001;

  • - единицы силы постоянного электрического тока ГЭТ 4-91;

  • - единицы времени, частоты и национальной шкалы времени ГЭТ 1-2018.

  • 1.7 Нормативные документы:

  • - ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

  • - Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10’16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 01 октября 2018 года;

  • - Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 1621 от 31 июля 2018 года.

2 Перечень операций поверки

2.1 При первичной и периодической поверке выполнить операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7

да

да

Подготовка к поверке и опробование

8

да

да

Проверка программного обеспечения (ПО)

9

да

да

Определение метрологических характеристик

10

да

да

Определение приведенной к верхнему пределу измерений (ВП) погрешности измерений избыточного давления в рабочем диапазоне измерений

Количество ИК - 14

10.1

да

да

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Определение приведенной к диапазону измерений (ДИ) погрешности измерений избыточного давления и разрежения в рабочем диапазоне измерений

Количество ИК -1

10.2

да

да

Определение приведенной к ВП погрешности измерений атмосферного давления в рабочем диапазоне измерений

Количество ИК-1

10.3

да

да

Определение абсолютной погрешности измерений температуры в рабочем диапазоне измерений Количество ИК-17

10.4

да

да

Определение абсолютной погрешности измерений относительной влажности в рабочем диапазоне измерений

Количество ИК-1

10.5

да

да

Определение относительной погрешности измерений объемного расхода топлива в рабочем диапазоне измерений

Количество ИК-1

10.6

да

да

Определение приведенной к ВП погрешности измерений частоты вращения в рабочем диапазоне измерений

Количество ИК-1

10.7

да

да

  • 2.2 При несоответствии характеристик системы установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по п. 12.1 настоящей методики.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C                        от 15 до 25

  • - относительная влажность окружающего воздуха, %           от 45 до 80

  • - атмосферное давление, кПа                                от 84,0 до 106,7

4 Требования к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на систему, имеющие необходимую квалификацию в области измерений электрических величин и прошедшие инструктаж по технике безопасности.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки должны применяться основные и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки.

Номер пункта методики поверки

Наименование и тип (условное обозначение) основных и вспомогательных средств поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средств поверки

Основные средства поверки

10.1-10.6

Калибратор процессов документирующий FLUKE 753 диапазон воспроизведения силы постоянного тока от -0,1 до +22 мА, пределы допускаемой основной погрешности воспроизведения силы постоянного тока ±(0,01 %1 +3 мкА).

10.7

Генератор сигналов специальной формы АКИП 3407/4А диапазон установки частоты напряжения переменного тока синусоидального сигнала от 1 мкГц до 40 МГц, пределы допускаемой погрешности установки частоты ±5-10‘5 Гц.

Вспомогательные средства поверки

3.1

Прибор комбинированный Test© 622, диапазон измерений температуры от -10 до +60 °C, основная абсолютная погрешность ±0,4 °C; диапазон измерений относительной влажности от 10 до 95 %, основная абсолютная погрешность ±3 %; диапазон измерения абсолютного давления от 300 до 1200 гПа.

Вспомогательное оборудование

10.7

Установка проверки датчиков частоты вращения Р.801.1148ГЧ Осциллограф цифровой TPS2014B, полоса пропускания 100 МГц.

  • 5.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 5.3 При поверке должны использоваться средства измерений утвержденных типов и аттестованные эталоны величин.

  • 5.4 Используемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке (знак поверки).

  • 5.5 Средства поверки должны бьггь внесены в рабочее помещение не менее чем за 6 ч до начала поверки.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1. При проведении поверки необходимо соблюдать требования безопасности, установленные «Правилами по охране труда при эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности, установленные в документации на средства поверки.

  • 6.2. Любые подключения средств измерений проводить только при отключенном напряжении питания системы.

7 Внешний осмотр
  • 7.1 При внешнем осмотре проверить:

  • - соответствие комплекту поставки, включая эксплуатационные документы (руководство по эксплуатации и паспорт) и соединители для монтажа системы;

  • - качество внешней отделки, отсутствие механических повреждений и дефектов, ухудшающий внешний вид и/или влияющих на работоспособность системы;

  • - наличие на боковой поверхности щита отображения данных (ЩОД) фирменной планки с отображением наименования изделия и заводского номера;

  • - соответствие заводского номера системы номеру, указанному в паспорте на систему;

  • 7.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. При несоблюдении одного из вышеперечисленных пунктов систему бракуют и к дальнейшей поверке не допускают.

8 Подготовка к поверке и опробование
  • 8.1 При подготовке к поверке:

  • - проверить наличие актуальных сведений о положительных результатах поверки в Федеральном информационном фонде по обеспечению единства измерений (далее ФИФ ОЕИ) используемых средств поверки;

  • - проверить наличие актуальных сведений о положительных результатах поверки в ФИФ ОЕИ, провести поверку датчиков давления тензорезистивных APZ 3420, APZ 2030 (per. № 62292-15) (далее - APZ 3420, APZ 2030), входящих в состав ИК избыточного давления и разрежения системы и подвергаемых поэлементной поверке, если заканчивается срок действия их предыдущей поверки или данные о поверке отсутствуют;

  • - проверить наличие актуальных сведений о положительных результатах поверки в ФИФ ОЕИ, провести поверку преобразователя измерительного давления ЗОНД-20-АД мод. KI 1 (per. № 66467-17) (далее - ЗОНД-20), входящего в состав ИК атмосферного давления и подвергаемого поэлементной поверке, если заканчивается срок действия его предыдущей поверки или данные о поверке отсутствуют;

  • - проверить наличие актуальных сведений о положительных результатах поверки в ФИФ ОЕИ, провести поверку преобразователей термоэлектрических ТХА-0193-04С (per. № 50428-12) и ТХА-9426 (per. № 46538-11), (далее - ТХА-0193, ТХА-9426) входящих в состав ИК температуры системы и подвергаемых поэлементной поверке, если заканчивается срок действия их предыдущей поверки или данные о поверке отсутствуют;

  • - проверить наличие актуальных сведений о положительных результатах поверки в ФИФ ОЕИ, провести поверку измерителя влажности и температуры микропроцессорного Ивит-М.Т (per. № 53527-18) (далее Ивит), входящего в состав ИК температуры и ИК относительной влажности и подвергаемых поэлементной поверке, если заканчивается срок действия его предыдущей поверки или данные о поверке отсутствуют;

  • - проверить наличие актуальных сведений о положительных результатах поверки в ФИФ ОЕИ, провести поверку расходомера-счётчика жидкости и газа НОРД-10-Р (per. № 45741-12) (далее - НОРД), входящего в состав ИК объемного расхода топлива и подвергаемого поэлементной поверке, если заканчивается срок действия его предыдущей поверки или данные о поверке отсутствуют;

  • - проверить соблюдение условий разделов 3 и 6 настоящей методики;

  • - перед поверкой подготовить средства поверки в соответствии с требованиями эксплуатационной документации;

  • - проверить правильность подключения и целостность электрических жгутов и соединительных кабелей;

  • - операции поверки, указанные в п. 10, проводить только после выдерживания системы во включенном состоянии не менее 15 мин;

  • - обеспечить оперативную связь между оператором у монитора ЩОД (РМТ-59) и оператором, задающим контрольные значения эталонных сигналов на входах вторичных частей ИК СИУС-36.

  • 8.2 Включить СИУС-36 в соответствии с п. 10 Руководства по эксплуатации №1.СИУС.4005-20РЭ.

  • 8.3 После загрузки ПО и выхода на окно отображения контролируемых параметров монитора ЩОД проверить:

  • - наличие положительных результатов диагностики аппаратных средств системы;

  • - наличие и соответствие результатов измерений по всем измерительным каналам текущему состоянию СИУС-36.

  • 8.4 Допускается проводить опробование системы непосредственно в ходе определения метрологических характеристик СИУС-36.

  • 8.5 Результаты опробования системы считать положительными если загрузка ПО системы прошла успешно, а диагностика аппаратных средств прошла с положительным результатом и не было выдано сообщений об ошибке.

9 Проверка программного обеспечения
  • 9.1 Выполнить п. 8.2 настоящей МП.

  • 9.2 После загрузки ПО и выхода на окно отображения контролируемых параметров монитора 1ЦОД выполнить действия в соответствии с п. 4.3.9 №1.СИУС.4005-20РЭ для отображения

версии ПО системы.

9.3 Сравнить отображаемую на мониторе версию ПО с данными таблицы 3. Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО «PMT59Programm»

Номер версии (идентификационный номер) ПО

не ниже 4.9.0006

Цифровой идентификатор ПО

-

  • 9.4 Результат подтверждения версии ПО считается положительным, если высветившийся идентификационный номер версии ПО соответствует указанной в таблице 3 настоящей методики.

10 Определение метрологических характеристик
  • 10.1 Определение приведенной к ВП погрешности измерений избыточного давления в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК избыточного давления)

  • 10.1.1 Определение приведенной к ВП погрешности измерений первичной части ИК:

- за погрешность прошедших поверку APZ 3420 по МП 62292-15 «Датчики давления тен-зорезистивные APZ, ALZ, AMZ, ASZ. Методика поверки», утвержденной ФГУП «ВНИИМС» 01.04.2015 г., считать модуль пределов допускаемой основной приведенной к ВП погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 0,5 % и зафиксировать его в столбце 7 таблицы В. 1.1 Приложения В.

  • 10.1.2 Определение приведенной к ВП погрешности измерений вторичной части ИК и приведенной к ВП погрешности измерений всего ИК:

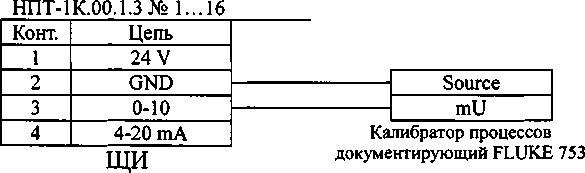

  • - собрать схему согласно рисунку А.1 Приложения А, подключив калибратор к вторичной части ИК избыточного давления (К.изб.давл.1) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице В.1.1 Приложения В (из ст. 2) (далее - таблица В.1.1) и зафиксировать соответствующие значения выходного сигнала РШм (считанные с монитора РМТ 59) в столбце 4 таблицы В.1.1. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК ДРВ по формуле 1 (р. 11 настоящей методики поверки, далее - МП), и зафиксировать ее в столбце 5 таблицы В.1.1;

  • - рассчитать приведенную к ВП погрешность вторичной части ИК ув1, % по формуле 2 (р. 11 МП) и приведенную к ВП погрешность ИК yi, % по формуле 5 (р. 11 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы В.1.1.

  • 1.1.1 10.1.3 Повторить выполнение п. 0 для оставшихся 13 вторичных частей ИК избыточного давления (К.изб.давл.2 - К.изб.давл.14) с фиксацией результатов расчета в соответствующих столбцах и строках таблицы по форме таблицы В.1.1 для этих ИК.

  • 10.1.4 Результаты определения считать положительными, если максимальное значение приведенной к ВП погрешности измерений избыточного давления в рабочем диапазоне измерений для всех ИК находится в пределах ±1 %.

  • 10.2 Определение приведенной к ДИ погрешности измерений избыточного давления и разрежения в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК избыточного давления и разрежения)

  • 10.2.1 Определение приведенной к ВП погрешности измерений первичной части ИК:

  • - за погрешность прошедшего поверку APZ 2030 по МП 62292-15 «Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ. Методика поверки», утвержденной ФГУП «ВНИИМС» 01.04.2015 г., считать модуль пределов допускаемой основной приведенной к ДИ погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен

  • 1,5 % и зафиксировать его в столбце 7 таблицы В. 1.2 Приложения В.

  • 10.2.2 Определение приведенной к ВП погрешности измерений вторичной части ИК и приведенной к ВП погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А.2 Приложения А, подключив калибратор к вторичной части ИК давления-разрежения (К.диф.д.) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б.1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице В. 1.2 Приложения В (из ст. 2) (далее - таблица В. 1.2) и зафиксировать соответствующие значения выходного сигнала Ризм (считанные с монитора РМТ 59) в столбце 4 таблицы В.1.2. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК АРВ по формуле 1 (р. И МП), и зафиксировать ее в столбце 5 таблицы В. 1.2;

  • - рассчитать приведенную к ДИ погрешность вторичной части ИК уВ1, % по формуле 4 (р. И МП) и приведенную к ДИ погрешность ИК yi, % по формуле 5 (р. И МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы В. 1.2.

  • 10.2.3 Результаты испытаний считать положительными, если максимальное значение приведенной к ВП погрешности измерений избыточного давления-разрежения в рабочем диапазоне измерений находится в пределах ±2 %.

  • 10.3 Определение приведенной к ВП погрешности измерений атмосферного давления в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК атмосферного давления)

  • 10.3.1 Определение приведенной к ВП погрешности измерений первичной части ИК:

  • - за погрешность прошедшего поверку ЗОНД-20 по ГОСТ 8.092-73 «Манометры, вакуумметры, тягомеры, напоромеры с унифицированными электрическими (токовыми) выходными сигналами. Методы и средства поверки» и МИ 1997-89 «Преобразователи давления измерительные. Методика поверки», считать модуль пределов допускаемой основной приведенной к ВП погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 0,5 % и зафиксировать его в столбце 7 таблицы В. 1.3 Приложения В.

  • 10.3.2 Определение приведенной к ВП погрешности измерений вторичной части ИК и приведенной к ВП погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А.З Приложения А, подключив калибратор к вторичной части ИК атмосферного давления (Атмосферное Р.) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б.1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице В. 1.3 Приложения В (из ст. 2) (далее - таблица В. 1.3) и зафиксировать соответствующие значения выходного сигнала РИзм (считанных с монитора РМТ 59) в столбце 4 таблицы В.1.3. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК ДРВ по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.3;

  • - рассчитать приведенную к ВП погрешность вторичной части ИК уВ1, % по формуле 2 (р. 11 МП) и приведенную к ВП погрешность ИК yi, % по формуле 5 (р. 11 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы В. 1.3.

  • 10.3.3 Результаты испытаний считать положительными, если максимальное значение приведенной к ВП погрешности измерений атмосферного давления в рабочем диапазоне измерений находится в пределах ±1 %.

  • 10.4 Определение абсолютной погрешности измерений температуры в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК температуры)

  • 10.4.1 Определение абсолютной погрешности ИК температуры с диапазоном измерений от 0 °C до 750 °C

    • 10.4.1.1 Определение абсолютной погрешности измерений первичной части ИК:

  • - за погрешность прошедших поверку ТХА-9426 по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», считать модуль абсолютной погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен

  • 2,5 °C и зафиксировать его в столбце 6 таблицы В. 1.4 Приложения В.

  • 10.4.1.2 Определение абсолютной погрешности измерений вторичной части ИК и абсолютной погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А.4 Приложения А, подключив калибратор к вторичной части ИК температуры (ТВГ1) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б;

  • - поочередно подать на вход ИК значения постоянного напряжения UBx, мВ согласно таблице В. 1.4 Приложения В (из ст. 2) (далее - таблица В. 1.4) и зафиксировать соответствующие значения выходного сигнала Тизм (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.4. Значение постоянного напряжения устанавливают по показаниям калибратора, включенного в режиме воспроизведения постоянного напряжения;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК ДТВ по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.4;

  • - рассчитать абсолютную погрешность всего ИК Дц °C по формуле 6 (р. 11 МП) и зафиксировать полученное значение в столбце 7 таблицы ВЛД.

  • 10.4.1.3 Повторить выполнение п. 0 для оставшихся семи вторичных частей ИК температуры (ТВГ2 - ТВГ8) с фиксацией результатов расчета в соответствующих столбцах и строках таблицы.

  • 10.4.1.4 Результаты определения считать положительными, если максимальное значение абсолютной погрешности измерений в рабочем диапазоне измерений от 0 °C до 750 °C находится в пределах ±4 °C.

  • 10.4.2 Определение абсолютной погрешности ИК температуры с диапазоном измерений от 0 °C до 130 °C.

    • 10.4.2.1 Определение абсолютной погрешности измерений первичной части ИК:

  • - за погрешность прошедших поверку ТХА-0193 по МП 50428-12 «Методика поверки. Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН» утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в апреле 2012 г., считать модуль абсолютной погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 1,5 °C и зафиксировать его в столбце 6 таблицы В. 1.5 Приложения В.

  • 10.4.2.2 Определение абсолютной погрешности измерений вторичной части ИК и абсолютной погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А.4 Приложения А, подключив калибратор к вторичной части ИК температуры (К.темп.1) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б.1 приложения Б;

  • - поочередно подать на вход ИК значения постоянного напряжения UBX, мВ согласно таблице В. 1.5 Приложения В (из ст. 2) (далее - таблица В. 1.5) и зафиксировать соответствующие значения выходного сигнала Тюм (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.5. Значение постоянного напряжения устанавливают по показаниям калибратора, включенного в режиме воспроизведения постоянного напряжения;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК ДТВ по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.4;

  • - рассчитать абсолютную погрешность всего ИК Ai, °C по формуле 6 (р. 11 МП) и зафиксировать полученное значение в столбце 7 таблицы В. 1.5.

  • 10.4.2.3 Повторить выполнение п. 0 для оставшихся семи вторичных частей ИК температуры (К.темп.2 - К.темп.8) с фиксацией результатов расчета в соответствующих столбцах и строках таблицы В. 1.5 для этих ИК.

  • 10.4.2.4 Результаты определения считать положительными, если максимальное значение абсолютной погрешности измерений в рабочем диапазоне измерений от 0 °C до 130 °C находится в пределах ±3 °C.

  • 10.4.3 Определение абсолютной погрешности ИК температуры с диапазоном измерения от минус 40 °C до плюс 50 °C.

    • 10.4.3.1 Определение абсолютной погрешности измерений первичной части ИК:

  • - за погрешность прошедшего поверку Ивит по МП № 2411-0163-2018 «ГСИ. Измеритель влажности микропроцессорные Ивит-М. Методика поверки» утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2018 г., считать модуль абсолютной погрешности измерений температуры, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 0,6 °C и зафиксировать его в столбце 6 таблицы В. 1.6 Приложения В.

  • 10.4.3.2 Определение абсолютной погрешности измерений вторичной части ИК и абсолютной погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А. 5 Приложения А, подключив калибратор к вторичной части ИК температуры (Т° окружающего воздуха) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице В. 1.6 Приложения В (из ст. 2) (далее - таблица В. 1.6) и зафиксировать соответствующие значения выходного сигнала Тизм (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.6. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК АТв по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.6;

  • - рассчитать абсолютную погрешность всего ИК Ai, °C по формуле 6 (р. 11 МП) и зафиксировать полученное значение в столбце 7 таблицы В.1.6.

  • 10.4.3.3 Результаты определения считать положительными, если максимальное значение абсолютной погрешности измерений температуры в рабочем диапазоне измерений от минус 40 °C до плюс 50 °C находится в пределах ±1 °C.

  • 10.5 Определение абсолютной погрешности измерений относительной влажности в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК относительной влажности)

  • 10.5.1 Определение абсолютной погрешности измерений первичной части ИК:

  • - за погрешность прошедшего поверку Ивит по МП №2411-0163-2018 «ГСИ. Измеритель влажности микропроцессорные Ивит-М. Методика поверки» утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2018 г. считать модуль абсолютной погрешности измерений относительной влажности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 4 % и зафиксировать его в столбце 6 таблицы В. 1.7 Приложения В.

  • 10.5.2 Определение абсолютной погрешности измерений вторичной части ИК и абсолютной погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А.6 Приложения А, подключив калибратор к вторичной части ИК относительной влажности (Вл. окруж. воздуха) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице В. 1.7 Приложения В (из ст. 2) (далее - таблица В. 1.7) и зафиксировать соответствующие значения выходного сигнала фШм (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.7. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК Дфв по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.7;

  • - рассчитать абсолютную погрешность всего ИК Ai, % по формуле 6 (р. 11 МП) и зафиксировать полученное значение в столбце 7 таблицы В.1.7.

  • 10.5.3 Результаты определения считать положительными, если максимальное значение абсолютной погрешности измерений относительной влажности в рабочем диапазоне измерений находится в пределах ±4,5 %.

  • 10.6 Определение относительной, погрешности измерений объемного расхода топлива в рабочем диапазоне измерений (осуществляется поэлементно)

(ИК объёмного расхода топлива)

  • 10.6.1 Определение относительной погрешности измерений первичной части ИК:

  • - за погрешность прошедшего поверку НОРД по МП 29672-06 «Расходомеры-счётчики жидкости и газа НОРД-О. Методика поверки», утвержденной ГЦИ СИ «Тест ПЭ» 02.10.2006 г. считать модуль пределов допускаемой относительной погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 0,2 % и зафиксировать его в столбце 7 таблицы В. 1.8 Приложения В.

  • 10.6.2 Определение относительной погрешности измерений вторичной части ИК и относительной погрешности измерений всего ИК:

  • - собрать схему согласно рисунку А. 7 Приложения А, подключив калибратор к вторичной части ИК температуры (КРТ) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б;

  • - поочередно подать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице Приложения В (из ст. 2) (далее - таблица В. 1.8) и зафиксировать соответствующие значения выходного сигнала Qh3m (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.8. Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

  • - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК AQB по формуле 1 (р. 11 МП), и зафиксировать ее в столбце 5 таблицы В. 1.8;

  • - рассчитать относительную погрешность вторичной части ИК 5Bi, % по формуле 4 (р. 11 МП) и относительную погрешность всего ИК 51, % по формуле 7 (р. 11 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы В. 1.8.

  • 10.6.3 Результаты определения считать положительными, если максимальное значение относительной погрешности измерений объемного расхода топлива в рабочем диапазоне измерений находится в пределах ±0,5 %.

  • 10.7 Определение приведенной к ВП, погрешности измерений частоты вращения в рабочем диапазоне измерений

(ИК частоты вращения)

  • 10.7.1 Проверить техническую исправность датчика ТДИ-80

Проверку технической исправности датчика ТДИ-80 провести следующим образом:

  • - установить датчик ТДИ-80 из состава ИК частоты вращения на установку проверки датчиков частоты вращения Р.801.1148ГЧ (далее - установка);

  • - запустить вращение зубчатого колеса установки, на котором установлен датчик, на значения от 250 до 300 об/мин;

- отключить разъем датчика проверяемого ИК от нормализатора сигнала Dataforth DSCA45 (далее - DSCA45) и оценить амплитуду и форму сигнала с его выхода с помощью осциллографа подключившись к выходным контактам. Восстановить соединение ТДИ-80 с DSCA4. Остановить установку.

Если сигнал на экране осциллографа (см. рисунок 1) не содержит пропуска импульсов, резких выбросов и ложных импульсов и его амплитуда не менее 1 В, считать, что датчик технически исправен и не вносит составляющей в суммарную погрешность ИК частоты вращения. В противном случае необходимо заменить датчик на технически исправный.

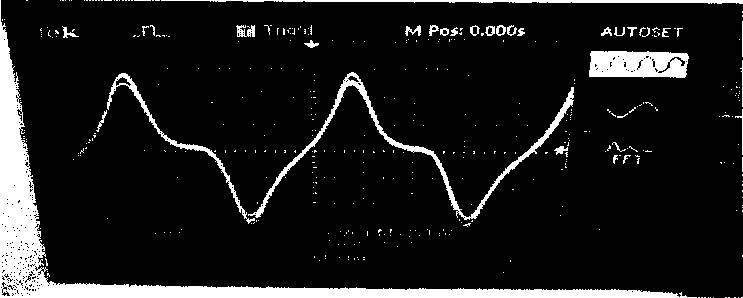

Рисунок 1 - Сигнал на выходе технически исправного ТДИ-80

  • 10.7.2 Собрать схему согласно рисунку А.8 Приложения А, подключить генератор сигналов специальной формы к вторичной части ИК частоты вращения (КЧВ) в соответствии с таблицей подключения средств поверки, приведенной в таблице Б. 1 приложения Б.

  • 10.7.3 В соответствии с п. 4.3.1 руководства по эксплуатации (№1.СИУС.4005-20РЭ) на систему установить режим измерений частоты вращения - 2.

  • 10.7.3 Поочередно подать на вход ИК сигналы синусоидальной формы с амплитудой 1 В и значением частоты Fbx, Гц согласно таблице В. 1.9 Приложения В (из ст. 2) (далее - таблица В. 1.9) и зафиксировать соответствующие значения выходного сигнала Оизм (считанных с монитора РМТ 59) в столбце 4 таблицы В. 1.9. Параметры сигнала синусоидальной формы устанавливают по показаниям генератора сигналов специальной формы.

  • 10.7.4 Для каждого из измеренных значений рассчитать абсолютную погрешность ИК До по формуле 2 (р. 11 МП), и зафиксировать ее в столбце 6 таблицы В. 1.9.

  • 10.7.5 Рассчитать приведенную к ВП погрешность вторичной части ИК у, % по формуле 6 (р. 11 МП). Полученные значения фиксировать в столбце 6 таблицы В. 1.9.

  • 10.7.6 Результаты определения считать положительными, если максимальное значение приведенной к ВП погрешности измерений частоты вращения в рабочем диапазоне измерений находится в пределах ±0,1 %.

  • 10.8 Обработка результатов измерений

    • 10.8.1 Расчет значений абсолютной погрешности измерений Д (Дик) производить по формуле (1):

А=^изм_^эт>                         (1)

где Хизм (Хик)- результат измерений (ИК);

Хэт (Хэ) - эталонное (действительное) значение измеряемой величины.

  • 10.8.2 Расчет значений приведенной погрешности

    • 10.8.2.1 Вычисление приведенной к ВП, погрешности измерений у (уик) производить по формуле (2):

y = 2_.100%, (2)

Лвп

где Д (Дик) - значение абсолютной погрешности, определенное в п. 0;

Хвп - верхний предел диапазона измерений ИК.

  • 10.8.2.2 Вычисление приведенной к ДИ, погрешности измерений уИк) производить по формуле (2):

У = Г"-Ю0%,                      (3)

хди

где Д (Айк) - значение абсолютной погрешности, определенное в п. 0;

Хди - диапазон измерений ИК (алгебраическая разность между верхним и нижним значением предела измерений).

  • 10.8.3 Расчет значений относительной погрешности измерений 5 (3Ик) производить по формуле 4:

6 = -Д- • 100%                             (4)

^изм

  • 10.8.4 Расчет приведенной погрешности всего ИК при поэлементном способе для ИК избыточного давления-разрежения и ИК атмосферного давления, производить по формуле (5):

Yi = |Удат| + IYbL                                   (5)

где yi - приведенная к ВП, погрешность измерений ИК;

Удат - приведенная к ВП или ДИ, погрешность первичного преобразователя ИК;

ув - приведенная к ВП или ДИ, погрешность вторичной части ИК.

  • 10.8.5 Расчет абсолютной погрешности всего ИК при поэлементном способе для ИК температуры и ИК относительной влажности, производить по формуле (6):

Д1 = |ДдАт| + ИвЬ                                (6)

где Д1 - абсолютная погрешность измерений ИК;

Адат - абсолютная погрешность первичного преобразователя ИК;

Ав - абсолютная погрешность вторичной части ИК.

  • 10.8.6 Расчет относительной погрешности всего ИК при поэлементном способе для ИК объёмного расхода топлива, производить по формуле (7):

61 = |бддт| + I^bL                                П)

где 81 - относительная погрешность измерений ИК;

8дат - относительная погрешность первичного преобразователя ИК;

8В - относительная погрешность вторичной части ИК.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Метрологические требования СИУ С-3 6 подтверждаются выполнением пунктов, указанных в таблице 4

Таблица 4

Наименование пункта

Заключение о подтверждении соответствия

Определение приведенной к ВП погрешности измерений избыточного давления в рабочем диапазоне измерений

Результат определения приведенной к ВП погрешности измерений избыточного давления считают положительным, если полученные значения находятся в пределах или равны допускаемой приведенной к ВП погрешности измерений, указанной в описании типа

Определение приведенной к ВП погрешности измерений избыточного давления и разрежения в рабочем диапазоне преобразования

Результат определения приведенной к ВП погрешности измерений избыточного давления и разрежения считают положительным, если полученные значения находятся в пределах или равны допускаемой приведенной к ВП погрешности измерений, указанной в описании типа

Определение приведенной к ВП погрешности измерений атмосферного давления в рабочем диапазоне измерений

Результат определения приведенной к ВП погрешности измерений атмосферного давления считают положительным, если полученные значения находятся в пределах или равны допускаемой приведенной к ВП погрешности измерений, указанной в описании типа

Определение абсолютной погрешности измерений температуры в рабочем диапазоне измерений

Результат определения абсолютной погрешности измерений температуры считают положительным, если полученные значения находятся в пределах или равны допускаемой абсолютной погрешности измерений, указанной в описании типа

Определение абсолютной погрешности измерений относительной влажности в рабочем диапазоне измерений

Результат определения абсолютной погрешности измерений относительной влажности считают положительным, если полученные значения находятся в пределах или равны допускаемой абсолютной погрешности измерений, указанной в описании типа

Определение относительной погрешности измерений объемного расхода топлива в рабочем диапазоне измерений

Результат определения относительной погрешности измерений объемного расхода топлива считают положительным, если полученные значения находятся в пределах или равны допускаемой абсолютной погрешности измерений, указанной в описании типа

Определение приведенной к ВП погрешности измерений частоты вращения в рабочем диапазоне измерений

Результат определения приведенной к ВП погрешности измерений частоты вращения считают положительным, если полученные значения находятся в пределах или равны допускаемой приведенной к ВП погрешности измерений, указанной в описании типа

12 Оформление результатов поверки
  • 12.1 Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении Б). Сведения о результатах поверки, в целях подтверждения поверки, должны быть переданы в ФИФ ОЕИ. При положительных результатах поверки по требованию заказчика оформляется свидетельство о поверке установленной формы. При отрицательных результатах поверки выдается извещение о непригодности к применению.

  • 12.2 Знак поверки, номер записи со сведениями о результатах поверки в ФИФ ОЕИ указываются в протоколе поверки и, по требованию заказчика, в свидетельстве о поверке.

Приложение А

(обязательное)

Схемы поверки

Х1...Х14

Конт.

Цепь

1

1

2

2

3

3

4

GND

mA Source

Калибратор процессов документирующий FLUKE 753

сдц

Рисунок А. 1. Схема определения приведенной к ВП погрешности измерений вторичной части ИК избыточного давления

Колодка XI5 под крышкой датчика КДД1

Конт.

Цепь

1

24 V

2

GND

3

0-10

4

4-20 mA

СДЦ

Source mA

Калибратор процессов документирующий FLUKE 753

Рисунок А.2. Схема определения приведенной к ВП погрешности измерений вторичной части ИК избыточного давления-разрежения

С1

Конт.

Цепь

1

1

2

2

3

3

4

GND

ЩИ

Source mA

Калибратор процессов документирующий FLUKE 753

Рисунок А.З. Схема определения приведенной к ВП погрешности измерений вторичной части ИК атмосферного давления

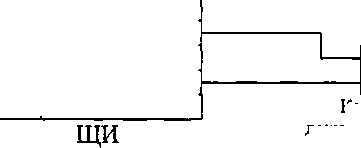

Рисунок А.4. Схема определения абсолютной погрешности измерений вторичной части ИК температуры в рабочих диапазонах измерений от О °C до 750 °C (от 0 °C до 130 °C)

Х16

Конт.

Цепь

1

1

2

2

3

3

4

GND

ЩИ

Source mA

Калибратор процессов документирующий FLUKE 753

Рисунок А.5. Схема определения абсолютной погрешности измерений вторичной части ИК температуры в рабочем диапазоне измерений от минус 40 °C до плюс 50 °C

Х16

Конт.

Цепь

1

1

2

2

3

3

4

GND

Source mA

Калибратор процессов документирующий FLUKE 753

Рисунок А.6. Схема определения абсолютной погрешности измерений вторичной части ИК относительной влажности

ХТО-38

Конт.

Цепь

1

1

2

2

3

3

4

4

ЩОД

Source mA

Калибратор процессов документирующий FLUKE 753

Рисунок А.7. Схема определения относительной погрешности измерений вторичной части ИК объемного расхода топлива

Х17

Конт.

Цепь

1

1

2

2

3

3

4

GND

ЩИ

---- GND

------- Signal

Генератор сигналов специальной формы АКИП-3407/4А

Рисунок А.8. Схема определения приведенной к ВП погрешности измерений частоты вращения в рабочем диапазоне измерений

Приложение Б

(обязательное)

Таблица подключения ИК для выполнения поверки

Таблица Б. 1 - Подключение к вторичной части ИК для выполнения поверки

№ ИК

Наименование ИК

Первичная часть ИК

Разъем

Диапазон входного сигнала ИК

Диапазон выходного сигнала ИК

Схема испытаний

1

2

3

4

5

6

7

Вторичная часть ИК избыточного давления

1

К.изб.давл.1

Датчик давления тензорезистивный APZ 3420 G-S-6000-D-10-A-200-F-00

стойка с д атчиками давления СДЦ (далее - СДД) разъем XI

от 4 до 20 мА

от 0 до 588.4 кПа (отОдобкгс/см2)

рисунок А. 1

2

К.изб.давл.2

Датчик давления тензорезистивный APZ 3420 G-S-4000-D-10-A-200-F-00

СДД, разъем Х2

от 4 до 20 мА

от Одо 392.3 кПа (от Одо 4 кгс/см2)

рисунок А.1

3

К.изб.давл.З

Датчик давления тензорезистивный APZ 3420 G-S-2500-D-10-A-200-F-00

СДЦ, разъем ХЗ

от 4 до 20 мА

от Одо 2452 кПа (от 0 до 2,5 кгс/см2)

рисунок А.1

4

К.изб.давл.4

Датчик давления тензорезистивный APZ 3420 G-S-1001-D-10-A-200-F-00

СДЦ, разъем Х4

от 4 до 20 мА

от Одо 980,7 кПа (от Одо 10 кгс/см2)

рисунок А.1

5

К.изб.давл.5

Датчик давления тензорезистивный APZ 3420 G-S-1600-D-10-A-200-F-00

СДД, разъем Х5

от 4 до 20 мА

от Одо 156,9 кПа (от 0 до 1,6 кгс/см2)

рисунок А.1

6

К.изб.давл.6

Датчик давления тензорезистивный APZ 3420 G-S-4001-D-10-A-200-F-00

СДЦ, разъем Х6

от 4 до 20 мА

от Одо 3922,7 кПа (от Одо 40 кгс/см2)

рисунок А.1

7

К.изб.давл.7

Датчик давления тензорезистивный APZ 3420 G-S-2501-D-10-A-200-F-00

СДЦ, разъем Х7

от 4 до 20 мА

от Одо 2451,7 кПа (от 0 до 25 кгс/см2)

рисунок А.1

8

К.изб.давл.8

Датчик давления тензорезистивный APZ 3420 G-S-2500-D-10-A-200-F-00

СДЦ разъем Х8

от 4 до 20 мА

от Одо 2452 кПа (от Одо 2,5 кгс/см2)

рисунок А.1

9

К.изб.давл.9

Датчик давления тензорезистивный APZ 3420 G-S-1001-D-10-A-200-F-00

СДЦ, разъем Х9

от 4 до 20 мА

от Одо 980,7 кПа (от 0 до 10 кгс/см2)

рисунок А.1

10

К.изб.давл.10

Датчик давления тензорезистивный APZ 3420 G-S-6000-D-10-A-200-F-00

СД Ц, разъем ХЮ

от 4 до 20 мА

от 0 до 588.4 кПа (отОдобкгс/см2)

рисунок А.1

11

К.изб.давл. 11

Датчик давления тензорезистивный APZ 3420 G-S-1600-D-10-A-200-F-00

СДЦ, разъем XII

от 4 до 20 мА

от Одо 156,9 кПа (от 0 до 1,6 кгс/см2)

рисунок А.1

12

К.изб.давл.12

Датчик давления тензорезистивный APZ 3420 G-S-2501-D-10-A-200-F-00

СДЦ, разъем Х12

от 4 до 20 мА

от Одо 2451,7 кПа (от 0 до 25 кгс/см2)

рисунок А.1

13

К.изб.давл. 13

Датчик давления тензорезистивный APZ 3420 G-S-1001-D-10-A-200-F-00

СДЦ, разъем Х13

от 4 до 20 мА

от Одо 980,7 кПа (от Одо 10 кгс/см2)

рисунок А.1

1

2

3

4

5

6

7

14

К.изб.давл.14

Датчик давления тензорезистивный APZ 3420 G-S-2500-D-10-A-200-F-00

СДД, разъем Х14

от 4 до 20 мА

от Одо 2452 кПа (от 0 до 2,5 кгс/см2)

рисунок А.1

Вторичная часть ИК давления-разрежение

1

К.диф.д.

Датчик давления тензорезистивный

APZ 2030 D-P-5002-H-42-J-300-F-00

СДД колодка Х15 под крышкой датчика КДД1

от 4 до 20 мА

от -500 до +500 Па

рисунок А.2

Вторичная часть ИК атмосферного давления

1

Атмосферное Р

Преобразователь давления измерительный ЗОНД-20-АД мод. К11

щит измерительный ЩИ (далее - ЩИ), разъем С1

от 4 до 20 мА

от 600 до 800 мм рт. ст.

рисунок А.З

Вторичная часть ИК температуры

1

ТВГ1

Преобразователь термоэлектрический

ТХА-9426

ЩИ,

НПТ-1К00.1.3№1

отО до 31,213 мВ

от 0 °C до 750 °C

рисунок А.4

2

ТВГ2

Преобразователь термоэлектрический

ТХА-9426

ЩИ,

НПТ-1К.00.1.3 №2

отО до 31,213 мВ

отО °C до 750 °C

рисунок А.4

3

ТВГЗ

Преобразователь термоэлектрический ТХА-9426

ЩИ,

НПТ-1К.00.1.3№3

отО до 31,213 мВ

от 0 °C до 750 °C

рисунок А.4

4

ТВГ4

Преобразователь термоэлектрический ТХА-9426

ЩИ,

НПТ-1К.00.1.3№4

от Одо 31,213 мВ

отО °C до 750 °C

рисунок А.4

5

ТВГ5

Преобразователь термоэлектрический

ТХА-9426

ЩИ,

НПТ-1К.00.13№5

от Одо 31,213 мВ

отО °C до 750 °C

рисунок А.4

6

ТВГ6

Преобразователь термоэлектрический

ТХА-9426

ЩИ,

НПТ-1К.00.1.3 №6

отО до 31,213 мВ

отО °C до 750 °C

рисунок А.4

7

ТВГ7

Преобразователь термоэлектрический ТХА-9426

ЩИ,

НПТ-1К.00.1.3 №7

отО до 31,213 мВ

отО °C до 750 °C

рисунок А.4

8

ТВГ8

Преобразователь термоэлектрический ТХА-9426

ЩИ,

НПТ-1К.00.1.3№8

отО до 31,213 мВ

отО °C до 750 °C

рисунок А.4

9

К.темп. 1

Преобразователь термоэлектрический

ТХА-0193-04

ЩИ,

НПТ-1К.00.1.3№9

от 0 до 5,328 мВ

отО °C до 130 °C

рисунок А.4

10

К.темп. 2

Преобразователь термоэлектрический

ТХА-0193-04

ЩИ,

НПТ-1К.00.13 №10

от 0 до 5,328 мВ

от 0 °C до 130 °C

рисунок А.4

11

К.темп. 3

Преобразователь термоэлектрический ТХА-0193-04

ЩИ,

НПТ-1К.00.1.3№11

от 0 до 5,328 мВ

от 0 °C до 130 °C

рисунок А.4

12

К.темп. 4

Преобразователь термоэлектрический ТХА-0193-04

ЩИ,

НПТ-1К.00.1.3№12

от 0 до 5,328 мВ

отО °C до 130 °C

рисунок А.4

13

К.темп. 5

Преобразователь термоэлектрический

ТХА-0193-04

ЩИ,

НПТ-1К00.1.3№13

от 0 до 5,328 мВ

отО °C до 130 °C

рисунок А.4

14

К.темп. 6

Преобразователь термоэлектрический ТХА-0193-04

ЩИ,

НПТ-1К00.1.3№14

от 0 до 5,328 мВ

отО °C до 130 °C

рисунок А.4

1

2

3

4

5

6

7

15

К.темп. 7

Преобразователь термоэлектрический ТХА-0193-04

ЩИ,

НПТ-1К.00.1.3№15

от 0 до 5,328 мВ

от 0 °C до 130 °C

рисунок А.4

16

К.темп. 8

Преобразователь термоэлектрический ТХА-0193-04

щи,

НПТ-1К.00.1.3 №16

от 0 до 5,328 мВ

от 0 °C до 130 °C

рисунок А.4

17

Т° окружающего воздуха

Измеритель влажности и температуры микропроцессорный ИВИТ-М.Т-Н-1-160

ЩИ, разъем Х16

от 4 до 20 мА

от -40 °C до +50 °C

рисунок А.5

Вторичная часть ИК относительной влажности

1

Вл. окруж. воздуха

Измеритель влажности и температуры микропроцессорный ИВИТ-М.Т-Н-1-160

ЩИ, разъем XI6

от 4 до 20 мА

от 5 до 95 %

рисунок А.6

Вторичная часть ИК объемного расхода топлива

1

КРТ

Расходомер-счётчик жидкости и газа НОРД-Ю-Р

ЩОД колодка ХТО-38

от 4 до 20 мА

от 0,8 до 30 л/мин

рисунок А.7

ИК частоты вращения

1

КЧВ

Датчик ТДИ-80

ЩИ, разъем Х17

от 406,6 до

5082,5 Гц

от 200 до 2500 об/мин

рисунок А.8

Приложение В

(рекомендуемое)

Форма протокола поверки

Системы измерительной универсальной стендовой СИУ С-3 6 зав. № Л 6955

  • 1 Вид поверки..............................................................................................

  • 2 Дата поверки.............................................................................................

  • 3 Условия поверки:

    • 3.1 Температура окружающего воздуха, °C..........................................................

    • 3.2 Относительная влажность воздуха, %............................................................

    • 3.3 Атмосферное давление, кПа.........................................................................

  • 4 Используемые средства измерений:

  • 5 Поверка проводится согласно документу «Система измерительная универсальная стендовая СИУС-3 6. Методика поверки МП 2071-0005-2021»

  • 6 Результаты поверки:

    • 6.1 Внешний осмотр.....................................................................................

    • 6.2 Проверка ПО..........................................................................................

    • 6.3 Опробование..........................................................................................

    • 6.4 Определение метрологических характеристик:

6.4.1 Определение метрологических характеристик ИК избыточного давления Определение приведенной к ВП погрешности измерений ИК избыточного давления Таблица В. 1.1

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэт, кгс/см2

Измеренное значение выходного сигнала ИК Риз„, кгс/см2

Абсолютная погрешность вторичной частиИК ДР* кгс/см2

Приведенная погрешность вторичной частиИК, Ув1 %

Приведенная кВП погрешность датчика, Уд1,%

Приведенная кВП погрешность ИКуь%

1

2

3

4

5

6

7

8

К.изб.давл. 1

4

0

0,5

8

1,5

0,5

12

3

0,5

16

4,5

0,5

20

6,00

0,5

К.изб.давл. 2

4

0,00

0,5

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэт, кгс/см2

Измеренное значение выходного сигнала ИК Ризм, кгс/см2

Абсолютная погрешность вторичной части ИК ДРв, кгс/см2

Приведенная погрешность вторичной части ИК, Ув1 %

Приведенная кВП погрешность датчика, Уд1, %

Приведенная кВП

погрешность ИКу1,%

1

2

3

4

5

6

7

8

8

1,00

0,5

12

2,00

0,5

16

3,00

0,5

20

4,00

0,5

К.изб.давл. 3

4

0,00

0,5

8

0,63

0,5

12

1,25

0,5

16

1,88

0,5

20

2,50

0,5

К.изб.давл. 4

4

0,00

0,5

8

2,50

0,5

12

5,00

0,5

16

7,50

0,5

20

10,00

0,5

К.изб.давл. 5

4

0,00

0,5

8

0,40

0,5

12

0,80

0,5

16

1,20

0,5

20

1,60

0,5

К.изб.давл. 6

4

0,00

0,5

8

10,00

0,5

12

20,00

0,5

16

30,00

0,5

20

40,00

0,5

К.изб.давл. 7

4

0,00

0,5

8

6,25

0,5

12

12,50

0,5

16

18,75

0,5

20

25,00

0,5

К.изб.давл. 8

4

0,00

0,5

8

0,63

0,5

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэт, кгс/см2

Измеренное значение выходного сигнала ИК Рим, кгс/см2

Абсолютная погрешность вторичной части ИК ДРв, кгс/см2

Приведенная погрешность вторичной части ИК, YB1 %

Приведенная кВП погрешность датчика, Уд1,%

Приведенная кВП погрешность HKyi,%

1

2

3

4

5

6

7

8

12

1,25

0,5

16

1,88

0,5

20

2,50

0,5

К.изб.давл. 9

4

0,00

0,5

8

2,50

0,5

12

5,00

0,5

16

7,50

0,5

20

10,00

0,5

К.изб.давл. 10

4

0

0,5

8

1,5

0,5

12

3

0,5

16

4,5

0,5

20

6,00

0,5

К.изб.давл.11

4

0,00

0,5

8

0,40

0,5

12

0,80

0,5

16

1,20

0,5

20

1,60

0,5

К.изб.давл. 12

4

0,00

0,5

8

6,25

0,5

12

12,50

0,5

16

18,75

0,5

20

25,00

0,5

К.изб.давл. 13

4

0,00

0,5

8

2,50

0,5

12

5,00

0,5

16

7,50

0,5

20

10,00

0,5

К.изб.давл. 14

4

0,00

0,5

8

0,63

0,5

12

1,25

0,5

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэг, кгс/см2

Измеренное значение выходного сигнала ИК Ршм, кгс/см2

Абсолютная погрешность вторичной части ИК АРВ, кгс/см2

Приведенная погрешность вторичной части ИК, Ув1 %

Приведенная кВП погрешность датчика, Уд1,%

Приведенная кВП погрешность ИКу1,%

1

2

3

4

5

6

7

8

16

1,88

0,5

20

2,50

0,5

Максимальное значение приведенной к ВП погрешности измерений ИК избыточного давления в рабочих диапазонах измерений составило__________% и находится в пределах

±1 %.

  • 6.4.2 Определение метрологических характеристик ИК избыточного давления-разрежения Определение приведенной к ВП погрешности измерений ИК избыточного давления-разрежения

Таблица В. 1.2

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэг, Па

Измеренное значение выходного сигнала ИК Рим, Па

Абсолютная погрешность вторичной части ИК АР»,Па

Приведенная погрешность вторичной части ИК, Ув1 %

Приведенная кВП

погрешность датчика, Уд1, %

Приведенная кВП погрешность ИКуь%

1

2

3

4

5

6

7

8

К.диф.д.

4

-500,00

1,5

8

-250,00

1,5

12

0,00

1,5

16

250,00

1,5

20

500,00

1,5

Максимальное значение приведенной к ДИ погрешности измерений ИК избыточного давления-разрежения в рабочем диапазоне измерений составило__________% и находится в

пределах ±2 %.

  • 6.4.3 Определение метрологических характеристик ИК атмосферного давления Определение приведенной к ВП погрешности измерений ИК атмосферного давления

Таблица В. 1.3

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК Lx, мА

Расчетное (эталонное) значение выходного сигнала ИК Рэг, мм рт. ст.

Измеренное значение выходного сигнала ИК Ри^ммрт. ст.

Абсолютная погрешность вторичной части ИК АРв, ммрт. ст.

Приведенная погрешность вторичной части ИК, Ув1 %

Приведенная кВП погрешность датчика, Уд1, %

Приведенная кВП погрешность ИКу1,%

1

2

3

4

5

6

7

8

Атмосферное Р

4

600,00

0,5

8

650,00

0,5

12

700,00

0,5

16

750,00

0,5

20

800,00

0,5

Максимальное значение, приведенной к ВП погрешности измерений ИК атмосферного давления в рабочем диапазоне измерений составило__________% и находится в пределах

±1 %.

  • 6.4.4 Определение метрологических характеристик ИК температуры

Определение абсолютной погрешности измерений температуры в рабочем диапазоне измерений.

(ИК температуры с диапазоном измерений от О °C до 750 °C)

Таблица В. 1.4

Наименование ИК

Сигнал, под аваемый на вход вторичной части HKUbx, мВ

Расчетное (эталонное) значение выходного сигнала ИК

Тэт, °C

Измеренное значение выходного сигнала ИК Ти»,°С

Абсолютная погрешность вторичной части ИК ДТв,°С

Абсолютная погрешность датчика, Ад1,°С

Абсолютная погрешность ИК Ai,°C

1

2

3

4

5

6

7

ТВГ1

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ2

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГЗ

0

0,00

2,5

1

2

3

4

5

6

7

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ4

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ5

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ5

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ7

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

ТВГ8

0

0,00

2,5

7,659

188,00

2,5

15,343

375,00

2,5

23,331

563,00

2,5

31,213

750,00

2,5

Максимальное значение абсолютной погрешности измерений температуры в диапазоне от О °C до 750 °C составляет______и находится в допускаемых пределах ±4 °C.

(ИК температуры с диапазоном измерения от О °C до 130 °C)

Таблица В.1.5

Наименование ИК

Сигнал, подаваемый на вход вторичной части HKUbx, мВ

Расчетное (эталонное) значение выходного сигнала ИК

Т^°С

Измеренное значение выходного сигнала ИК Тизм, °C

Абсолютная погрешность вторичной части ИК ДТв,°С

Абсолютная погрешность датчика, Дд1,°С

Абсолютная погрешность

ИК

Д1,°С

1

2

3

4

5

6

7

К.темп. 1

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 2

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 3

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 4

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 5

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 6

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

Наименование ИК

Сигнал, подаваемый на вход вторичной части HKUbx, мВ

Расчетное (эталонное) значение выходного сигнала ИК тэт,°с

Измеренное значение выходного сигнала ИК

Абсолютная погрешность вторичной части ИК ДТв,°С

Абсолютная погрешность датчика, Ддь°С

Абсолютная погрешность ИК Ai,°C

1

2

3

4

5

6

7

К.темп. 7

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

К.темп. 8

0

0,00

1,5

1,326

33,00

1,5

2,644

65,00

1,5

4,013

98,00

1,5

5,328

130,00

1,5

Максимальное значение абсолютной погрешности измерений температуры О °C до 130 °C составляет______и находится в допускаемых пределах ±3 °C.

(ИК температуры с диапазоном измерения от минус 40 °C до плюс 50 °C)

Таблица

В.1.6

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК тэт,°с

Измеренное значение выходного сигнала ИК Тизм, °C

Абсолютная погрешность вторичной части ИК AT„,OC

Абсолютная погрешность датчика, Ад1,°С

Абсолютная погрешность ИК

Д1,°С

1

2

3

4

5

6

7

Т окружающего воздуха

4

-40,00

0,6

8

-17,50

0,6

12

5,00

0,6

16

27,50

0,6

20

50,00

0,6

Максимальное значение абсолютной погрешности измерений температуры от минус 40 °C до плюс 50 °C составляет______и находится в допускаемых пределах ±1 °C.

  • 6.4.5 Определение метрологических характеристик ИК относительной влажности Определение абсолютной погрешности измерений относительной влажности в рабочем диапазоне измерений.

Таблица В. 1.7

Наименование ИК

Сигнал, подаваемый на вход вторичной части ИК1вх, мА

Расчетное (эталонное) значение выходного сигнала ИК (рэт, %

Измеренное значение выходного сигнала ИК физм, %

Абсолютная погрешность вторичной части ИК Дфв,%

Абсолютная погрешность датчика, 7д1,%

Абсолютная погрешность ИК Ai, %

1

2

3

4

5

6

7

Вл. окруж. воздуха

4,8

5,00

4,00

8,4

27,50

4,00

12

50,00

4,00

15,6

72,50

4,00

19,2

95,00

4,00

Максимальное значение абсолютной погрешности измерений относительной влажности составляет______и находится в допускаемых пределах ±4,5 %.

  • 6.4.6 Определение метрологических характеристик ИК объёмного расхода топлива Определение относительной, погрешности измерений объемного расхода топлива в рабочем диапазоне измерений

Таблица В. 1.8

Наименование ИК

Сигнал, подаваемый на вход вторичной частиИКи, мА

Расчетное (эталонное) значение выходного сигнала ИК

Qot, л/мин

Измеренно е значение выходного сигнала ИК Оизм, л/мИН

Абсолютная погрешность вторичной части ИК A Qb, л/мин

Относительная погрешность вторичной части ИК, 5.1%

Относитель ная погрешнос тъ датчика, 5Д1, %

Относительная погрешность ИК 81,%

1

2

3

4

5

6

7

8

КРТ

4

0,80

0,20

8

8,10

0,20

12

15,40

0,20

16

22,70

0,20

20

30,00

0,20

Максимальное значение, относительной погрешности измерений ИК расхода топлива в рабочем диапазоне измерений составило__________% и находится в пределах ±0,5 %.

6А.1 Определение метрологических характеристик ИК частоты вращения Определение приведенной к ВП погрешности измерений ИК частоты вращения

Таблица В. 1.9

Обозначение ИК

Частота сигнала, подаваемый на вход вторичной части ИК Fax, Гц

Расчетное (эталонное) значение выходного сигнала ИКОэт; об/мин

Показания ИК Оизм, об/мин

Абсолютная погрешность ИК Дп, об/мин

Приведенная к ВП погрешность ИК 7,%

1

2

3

4

5

6

КЧВ

200

200

775

775

1350

1350

1925

1925

2500

2500

Максимальное значение, приведенной в ВП погрешности измерений ИК частоты вращения в рабочем диапазоне измерений составило__________% и находится в пределах ±0,1 %.

7 Выводы

Погрешности измерений всех ИК системы измерительной универсальной стендовой СИУС-36, зав. № Л6955 не превышают пределов допускаемой погрешности.

Результаты поверки:_________________

Дата очередной поверки_____________

Поверитель

Должность

Дата

Подпись

ФИО

30

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
