УТВЕРЖДАЮ

Генеральный директор

ООО «КИА»

_________________В.Н. Викулин

«____»________________2016 г.

М.п

Инструкция

Комплекс измерительно-вычислительный «ИВК-22»

Методика поверки

ИНСИ.425841.000.00 МП г. Москва 2016 г.

Стр.

Принятые в документе сокращенные обозначения

Список ссылок на нормативно-техническую документацию

Введение

• 1 Способы и операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки. Общая часть

• 7 Проведение поверки ИК

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А - Перечень ИК

Приложение Б - Форма протокола поверки ИК

ВП - верхний предел диапазона измерений;

ИВК - комплекс измерительно-вычислительный;

ИК - измерительный канал;

МП - методика поверки;

МХ - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений.

ОСТ 1 01021-93 «Стенды испытательные авиационные газотрубных двигателей. Общие требования».

ПР 50.2.006-94 «ГСИ. Порядок проведения поверки средств измерений».

ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».

МИ 2440-97 «ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

МИ 1317-2004 «ГСИ. Результаты и характеристики погрешностей измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроля их параметров».

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

«Правила технической эксплуатации электроустановок потребителей»

ПОТ Р М-016-2001, РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок »

ГОСТ 12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты».

ГОСТ 12.1.038-82 «ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов».

ГОСТ 12.1.030-81 «ССБТ Электробезопасность. Защитное заземление, зануление».

ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 30 А».

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Настоящая методика поверки распространяется на комплекс измерительновычислительный «ИВК-22» (далее - ИВК) и устанавливает порядок проведения и оформления результатов первичной и периодической поверки.

Межповерочный интервал - 1 год.

Структура ИВК приведена на схеме ИНСИ.425841.000.00 Э1.

Основные метрологические характеристики ИВК приведены в таблице 1.

Таблица 1

• 1.1 МП разработана в соответствии с требованиями: ОСТ 1 01021-93, ГОСТ 8.009-84, ГОСТ Р 8.596-2002, МИ 1317-2004, ГОСТ 8.027-2001, ГОСТ Р 8.764-2011, ГОСТ 8.022-91, ГОСТ 8.129-99.

• 1.2 Перечень метрологических характеристик, подлежащих определению при поверке, приведен в таблице 2.

Таблица 2

Исходными данными для расчета МХ ИК являются выходные сигналы ИК, представляемые в виде массивов чисел y_ik , полученные при подаче на вход поверяемого ИК входных величин x_i , контролируемых по рабочему эталону, где i - индекс номера контрольной точки; k - индекс номера отсчета в контрольной точке.

• 1.3 Нормирование МХ.

  • 1.3.1 МХ ИК определяются ГОСТ Р 8.736-2011.

• 1.4   Нормирование экспериментальных исследований.

  • 1.4.1 Количество контрольных точек, линейно распределенных на диапазон измерения, в соответствии с рекомендациями, приведенными в МИ 2440-97 (Приложение 2) и с учетом предварительных исследований ИВК - не менее пяти.

  • 1.4.2 Количество измерений в контрольной точке диапазона в соответствии с рекомендациями МИ 2440-97 и с учетом исследований, проведенных на этапе предварительных исследований ИВК - однократное измерение для всех ИК.

• 1.5 Операции поверки.

1.5.1 При проведении поверки ИК должны быть выполнены операции приведенные в таблице 3.

Таблица 3

ИНСИ.425841.000.00 МП

2.1. При проведении поверки используются основные и вспомогательные средства измерений (СИ), приведенные в таблице 4.

Таблица 4

2.2 При проведении поверки допускается применять другие СИ, удовлетворяющие по точности и диапазону измерения требованиям настоящей методики.

2.3 При поверке должны использоваться средства измерений утвержденных типов.

2.4 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).

• 2.5 Рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 2.6 Вспомогательные средства поверки должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).

• 3.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 Р Д 153-34.0-03.150-00, ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.1.038-82, ГОСТ 12.1.030-81, ГОСТ 12.1.004-91 и требования безопасности, указанные в технической документации на применяемые рабочие эталоны и вспомогательное оборудование.

• 3.2 Поверка ИВК должна осуществляться лицами не моложе 18 лет, изучившими её эксплуатационную и нормативно-техническую документацию и аттестованными в качестве поверителей.

• 3.3 Лица, участвующие в поверке ИВК, должны пройти инструктаж и аттестацию на знание правил техники безопасности, пожарной безопасности.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

Условия окружающей среды:

- температура окружающего воздуха, °С .................................................................... от 15 до 35;

- относительная влажность воздуха при температуре 25 °С, %................................ от 30 до 80;

- атмосферное давление, кПа......................................................................................от 93 до 107.

Параметры электропитания:

- напряжение питания однофазной сети переменного тока, В .......................................220 ± 22;

- частота переменного тока, Гц............................................................................................. 50 ± 2.

Примечание - При проведении поверочных работ условия окружающей среДы среДств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 5.1 При подготовке к поверке провести следующие работы:

- проверить наличие поверочных клейм, а также свидетельства о поверке на основные и вспомогательные СИ;

- проверить целостность электрических цепей ИК;

- обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения;

- включить вентиляцию и освещение;

- подготовить к работе все приборы и аппаратуры ИВК согласно руководству по эксплуатации ИНСИ.425841.000.00 РЭ;

- включить питание аппаратуры ИВК;

- ожидать прогрева аппаратуры 20 минут;

- перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура и влажность воздуха, атмосферное давление).

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ. ОБЩАЯ ЧАСТЬ

• 6.1.1 При внешнем осмотре проверить:

- комплектность эксплуатационной документации ИВК;

- отсутствие механических повреждений;

- отсутствие нарушений экранировки линий связи;

- отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей ИВК;

- отсутствие неудовлетворительного крепления разъемов;

- заземление электронных блоков ИВК.

• 6.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.

• 6.2.1 Выбрать ИК для поверки.

• 6.2.2 Запустить программную утилиту «Метрология» (рисунок 1) двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе персонального компьютера 1 автоматизированного рабочего места операторов (АРМ1).

• 6.2.3 Указать файл конфигурации. Для этого в меню «Файл/Конфигурация» ввести полный сетевой путь к файлу конфигурации ИВК. При нажатии кнопки «Применить» программа загружает данные из указанного файла. При последующих запусках программы имя и путь к файлу конфигурации повторно вводить не требуется.

• 6.2.4 Настроить программу «Метрология» для проведения поверки.

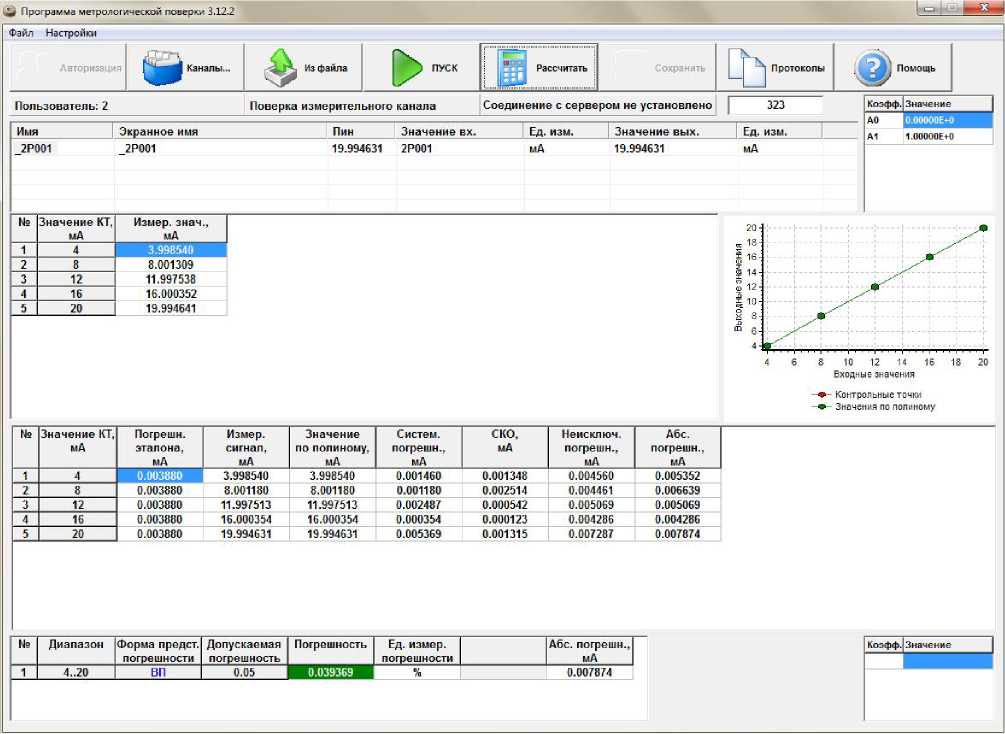

Рисунок 1 - ПО поверки

• 6.2.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить выбранный ИК (в соответствии с Приложением А) в таблицу «Выбранные каналы» нажав кнопку «ф».

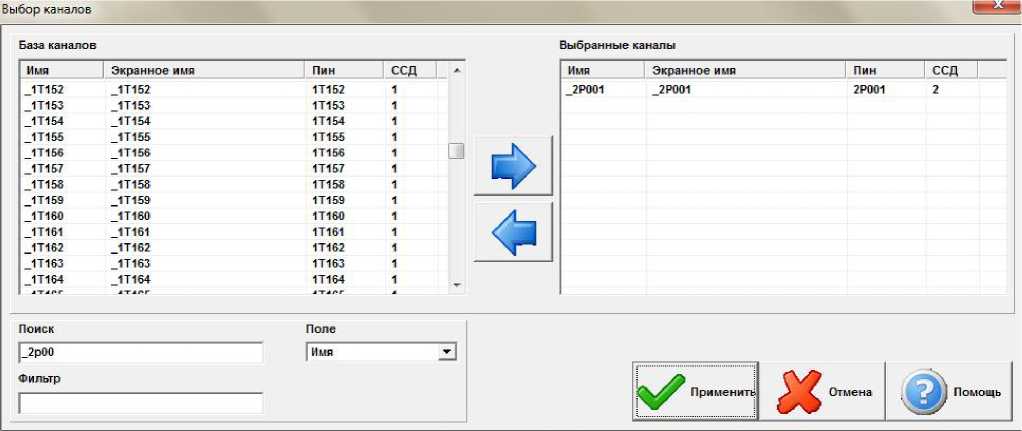

  Рисунок 2 - Окно выбора каналов

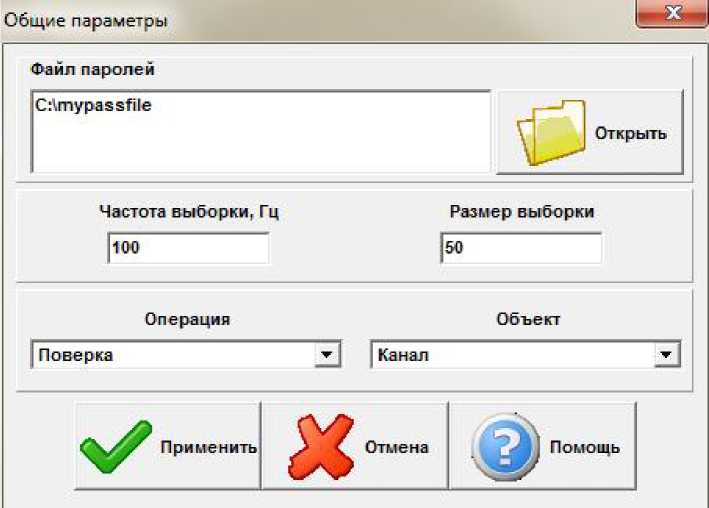

• 6.2.4.2 В меню «Настройки/Общие» открыть окно «Общие параметры» (рисунок 3) и выполнить следующие действия:

• - выбрать операцию «Поверка» из выпадающего списка «Операция»;

• - выбрать «Канал» из выпадающего списка «Объект»;

• - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

• - задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».



Рисунок 3 - Окно ввода общих параметров

• 6.2.4.3 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в меню «Настройки/Измерения»:

- убедиться в отсутствии выбора в ячейке «Циклы »;

- ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого ИК. Ввод возможен как вручную (при нажатии кнопки «Добавить»), так и автоматически с равными интервалами в заданном диапазоне. Во втором случае вводится значения начальной и конечной точки диапазона измерений данного ИК в соответствии с таблицей 1 и задается число контрольных точек. После чего нажимается кнопка «Рассчитать».

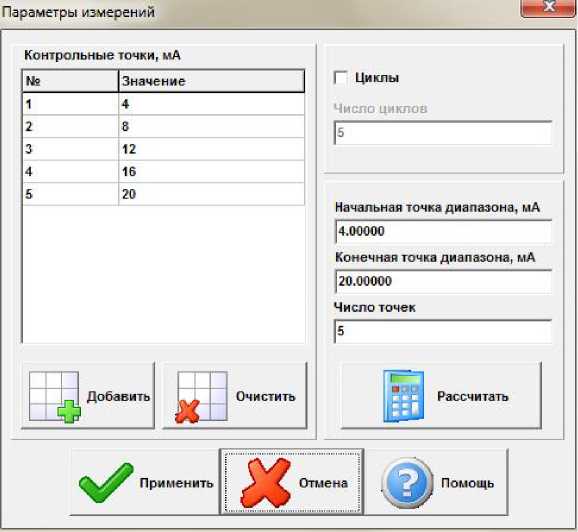

Рисунок 4 - Окно параметров измерений

• 6.2.4.4 Занести параметры рабочего эталона в меню «Настройки/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых в зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления из списка нажать кнопку «Удалить». Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов». Где вводятся следующие параметры:

• - «Название» - название рабочего эталона в произвольной форме;

• - «Заводской №» - заводской номер эталонного СИ;

• - «Поверен до (дата)» - дата очередной поверки рабочего эталона;

• - «Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток, сопротивление и т. д.);

• - «Единица измерения» - единица измерения воспроизводимой физической величины;

• - «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабочего эталона;

• - «Погрешность ИЗ» - погрешность от измеренной величины (в процентах);

• - «Шаг установки» - величина минимального дискретного изменения устанавливаемого значения на эталонном средстве;

• - «Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.

Нажать кнопку «Сохранить», после чего введённые параметры эталона сохраняются в соответствующем файле.

Примечание - Значения погрешности эталона берется из паспорта СИ, которое используется как рабочий эталон при поверке ИК. В случае если у рабочего эталона нормируется только одна из погрешностей, в оставшемся поле задать «0».

• 6.2.4.5 В меню «Настройки/Расчеты» открыть окно «Параметры расчетов» (рисунок 5) и для каждой контрольной точки указать метод определения погрешности ИК от ВП.

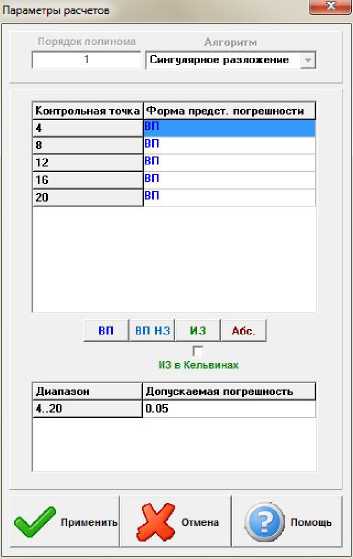

Рисунок 5 - Окно параметров расчетов

• 6.2.4.6 Задать пределы допускаемой погрешности ИК в соответствии с приложением А в колонке «Допускаемая погрешность» в окне «Параметры расчетов».

• 6.2.5 Включить рабочий эталон в режиме воспроизведения диапазона измеряемого ИК.

• 6.2.6 Запустить испытания, нажав кнопку «Пуск». В этом случае отображается окно со значением первой контрольной точки (рисунок 6).

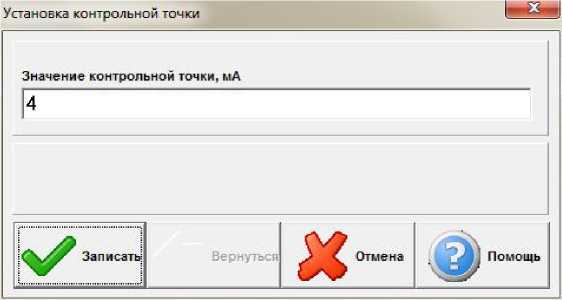

Рисунок 6 - Окно с указанием устанавливаемой контрольной точки

• 6.2.7 Установить соответствующее значение эталонного сигнала на входах ИК. Текущее измеренное значение в этом случае отображается в колонке «Значение вх.» в таблице основного окна программы.

• 6.2.8 Записать значение. Для этого нажать кнопку «Записать». В этом случае текущие значения ИК регистрируются в памяти и будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор, пока не будут пройдены все контрольные точки.

• 6.2.9 Нажать кнопку «Готово» и просмотреть результаты измерений. По окончании измерений зарегистрированные данные подвергаются обработке и расчету составляющих погрешностей. Результаты вычислений выводятся в таблице основного окна программы.

• 6.2.10 Для формирования протоколов поверки после ее проведения на главном окне нажать кнопку «Протоколы». После этого в папке, заданной в поле «Папка для сохранения протоколов», автоматически создаются по 2 файла на каждый испытываемый ИК. Первый файл формата «XLS» содержит сведения об ИК, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «TXT» содержит в себе исходные измеренные данные без обработки.

Опробование производится в целях проверки работоспособности и правильности функционирования ИК.

Работы по данному пункту выполнять для всех ИК.

• 6.3.1 Выбрать ИК для опробования.

• 6.3.2 Запустить программную утилиту «Метрология» двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе АРМ1.

• 6.3.3 Настроить программу «Метрология» для проведения контроля согласно руководству оператора ИНСИ.425841.000.00 РО.

• 6.3.4 В меню «Настройки/Общие»:

- выбрать операцию «Контроль » из выпадающего списка «Операция»;

- выбрать требуемый объект контроля из выпадающего списка «Объект»;

- установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

- задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

• 6.3.5 Убедиться в отсутствии выбора в ячейке «Циклы» в меню «Настройки/Измерения».

• 6.3.6 Ввести значения начальной и конечной точки диапазона измерений проверяемого ИК в соответствии с таблицей 1 и установить значение «2» в поле «Число точек» в меню «Настройки/Измерения».

• 6.3.7 Повторить действия по подпунктам 6.2.4.4.6.2.4.6.

• 6.3.8 Подать на вход ИК с помощью рабочих эталонов минимальное и максимальное контрольное значение диапазона эталонного сигнала.

• 6.3.9 Выполнить измерения согласно пунктам 6.2.6.. .6.2.9 и убедиться в правильности функционирования ИК.

• 6.3.10 Проверку работоспособности считать положительной, если полученные значения измеряемых параметров ИК соответствуют значениям, характерным для этих режимов работы.

• 6.4.1 Идентификацию ПО ИВК осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО ИВК, отнесенных к метрологически значимым.

• 6.4.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) ПО необходимо:

• - запустить ПО «Панель управления». Вычисление контрольных сумм запускается автоматически при старте ПО «Панель управления»;

• - подвести курсор манипулятора, в зону верхнего меню;

• - нажать виртуальную кнопку «Сервис»;

• - нажать виртуальную кнопку «Контр. суммы». Должен появится видеокадр «Вычисление контрольных сумм файлов», с таблицей файлов отнесенных к метрологически значимым;

• - в таблице перечислены пути к файлам ПО, версия ПО, и рассчитанная контрольная сумма;

• - сверить рассчитанные контрольные суммы с контрольными сумма указанными в разделе 3 формуляра ИНСИ.425841.000.00 ФО.

• 6.4.3 Результаты проверки считать положительными, если при проверке контрольной суммы исполняемого кода, значения рассчитанной контрольной суммы совпадают со значениями, приведенными в разделе 3 формуляра ИНСИ.425841.000.00 ФО.

• 7.1.1 Подготовка к поверке ИК.

  • 7.1.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

  • 7.1.1.2 Выбрать ИК по таблице А.1 приложения А.

  • 7.1.1.3 Открыть дверцу шкафа термостанционного.

  • 7.1.1.4 Выполнить демонтаж первичного преобразователя (преобразователя термоэлектрического) для дальнейшей автономной (по собственной МП) поверки.

  • 7.1.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения МХ ИК в соответствии с рисунком 7, для чего подключить эталонное средство к контактам термопарной станции EX-1000A в соответствии c таблицей А.1 приложения А.

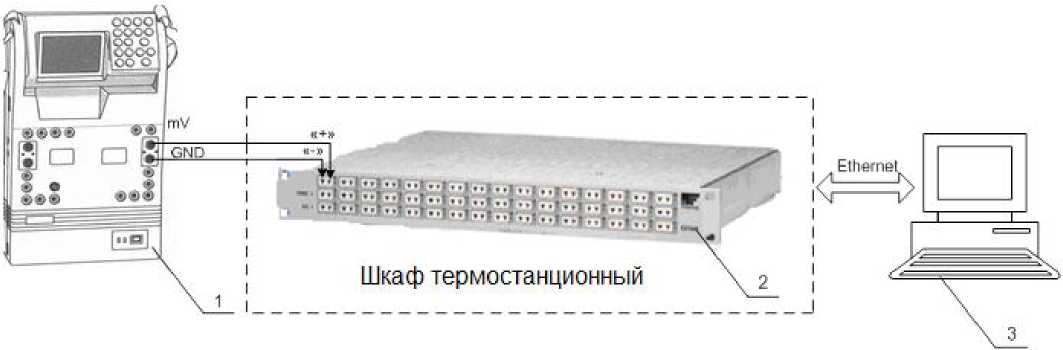

• 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

• 2 - Термостанция EX1000A;

• 3 - ПЭВМ.

Рисунок 7 - Функциональная схема поверки ИК напряжения постоянного тока (Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)

• 7.1.1.6 Так как преобразователь термоэлектрический не входят в состав ИК и поверяются автономно (по собственной МП), перед запуском утилиты «Метрология» следует отключить сенсор компенсации холодного спая модулей термопарных измерений. Для это необходимо проделать следующие действия:

Запустить программную утилиту «Конфигуратор» двойным щелчком левой кнопки мыши (пиктограмма «Конфигуратор» на рабочем столе АРМ1) и установить с помощью нее в файле конфигурации ИВК «cfg_22.xml», расположенном в папке общего доступа сервера, для ИК подвергающихся поверки, значение параметра «Сенсор ХС» перевести в состояние «Выкл.». Выйти из программной утилиты «Конфигуратор » с сохранением файла конфигурации.

• 7.1.1.7 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.1.2 Проведение поверки ИК.

  • 7.1.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.1.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в милливольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от минус 2 до 55 мВ.

• 7.1.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.1.5 После проведения поверки ИК установить на место снятый преобразователь термоэлектрический и закрыть дверцу шкафа термостанционного.

• 7.1.6 Включить компенсацию температуры холодного спая. Для этого в ПО «Конфигуратор» необходимо значение параметра «Сенсор ХС» перевести в состояние «Вкл.». Выйти из программной утилиты «Конфигуратор » с сохранением файла конфигурации.

• 7.1.7 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

• 7.2.1 Подготовка к поверке ИК.

• 7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.2.1.2 Выбрать ИК по таблице А.2 приложения А.

• 7.2.1.3 Открыть дверцу шкафа кроссового 2.

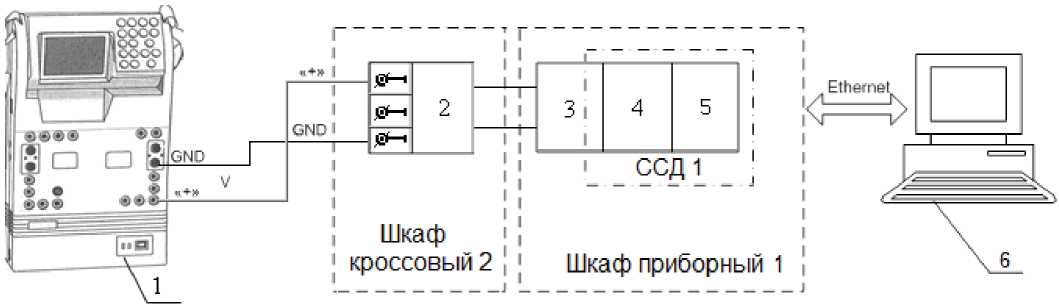

• 7.2.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения МХ ИК в соответствии с рисунком 8, для чего подключить эталонное средство к клеммам аналоговых сигналов ввода в соответствии c таблицей А.2 приложения А.



• 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

• 2 - Клемма аналоговых сигналов ввода

• 3 - Разъем DB-37F;

• 4 - Плата PXI-6232;

• 5 - Шасси PXI-1042;

• 6 - ПЭВМ.

Рисунок 8 - Функциональная схема поверки ИК напряжения постоянного тока

• 7.2.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.2.2 Проведение поверки ИК.

• 7.2.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.2.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в вольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от 0 до 10 В.

• 7.2.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.2.5 После проведения поверки ИК закрыть дверцу шкафа кроссового 2.

• 7.2.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

• 7.3.1 Подготовка к поверке ИК.

• 7.3.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.3.1.2 Выбрать ИК по таблице А.3 приложения А.

• 7.3.1.3 Открыть дверцу шкафа кроссового 2.

• 7.3.1.4  Выполнить демонтаж первичного преобразователя (термопреобразователь сопротивления) для дальнейшей автономной (по собственной МП) поверки.

• 7.3.1.5 Подготовить к работе эталонное средство (магазин электрического сопротивления Р4831) согласно документации на него. Собрать схему определения МХ ИК в соответствии с рисунком 9, для чего подключить эталонное средство к клеммам термопреобразователей сопротивления в соответствии c таблицей А.3 приложения А.



• 1 - Магазин электрического сопротивления Р4831 (рабочий эталон);

• 2 - Клемма термопреобразователей сопротивления;

• 3 - Кожух NI-9939;

• 4 - Модуль аналогового ввода сигналов с резистивных датчиков температуры NI-9217;

• 5 - Шасси NI cRIO-9116;

• 6 - ПЭВМ.

Рисунок 9 - Функциональная схема поверки ИК сопротивления постоянному току (Наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)

• 7.3.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.3.2 Проведение поверки ИК.

• 7.3.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.3.3 Подавать на вход ИК сигналы сопротивления постоянному току в диапазоне от 46 до 120 Ом.

• 7.3.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений сопротивления постоянному току находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.3.5 После проведения поверки ИК установить на место снятый термопреобразователь сопротивления и закрыть дверцу шкафа кроссового 2.

• 7.3.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки магазина электрического сопротивления Р4831.

• 7.4.1 Подготовка к поверке ИК.

• 7.4.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.4.1.2 Выбрать ИК по таблице А.4 приложения А.

• 7.4.1.3 Открыть дверцу шкафа кроссового 1.

• 7.4.1.4 Выполнить демонтаж первичного преобразователя (преобразователь давления) для дальнейшей автономной (по собственной МП) поверки.

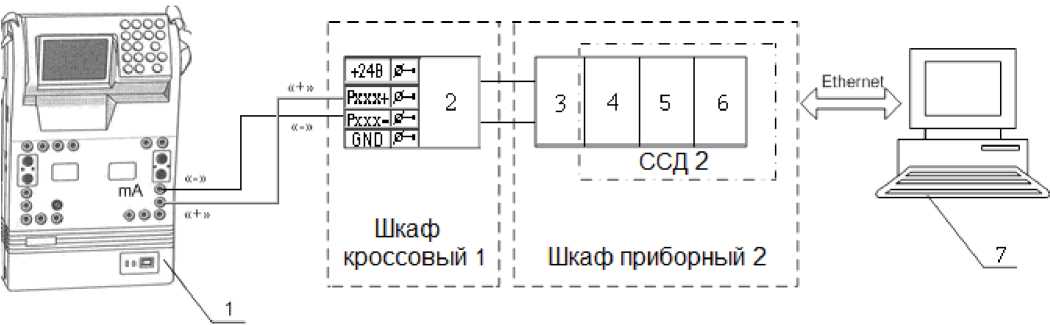

• 7.4.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения МХ ИК в соответствии с рисунком 10, для чего подключить эталонное средство к клеммам преобразователей давления в соответствии c таблицей А.4 Приложения А.



• 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

• 2 - Клемма преобразователей давления;

• 3 - Терминальный блок SCXI-1308;

• 4 - Измерительный усилитель SCXI-1102B;

• 5 - Плата АЦП PXI-6289;

• 6 - Шасси PXI-1052;

• 7 - ПЭВМ

Рисунок 10 - Функциональная схема поверки ИК силы постоянного тока (Наименование измеряемого параметра - сила постоянного тока, соответствующая значениям давления)

• 7.4.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.4.2 Проведение поверки ИК.

• 7.4.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.4.3 Включить калибратор MCX-IIR в режиме воспроизведения силы постоянного тока и на вход ИК подавать сигналы следующих значений: сила постоянного тока в диапазоне от 4 до 20 мА.

• 7.4.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений силы постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.4.5 После проведения поверки ИК установить на место снятый преобразователь давления и закрыть дверцу шкафа кроссового 1.

• 7.4.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

• 7.5.1 Подготовка к поверке ИК.

• 7.5.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.5.1.2 Выбрать ИК по таблице А.5 приложения А.

• 7.5.1.3 Открыть дверцу шкафа приборного 1.

• 7.4.1.4 Выполнить демонтаж первичного преобразователя (датчик оборотов или датчик расхода) для дальнейшей автономной (по собственной МП) поверки.

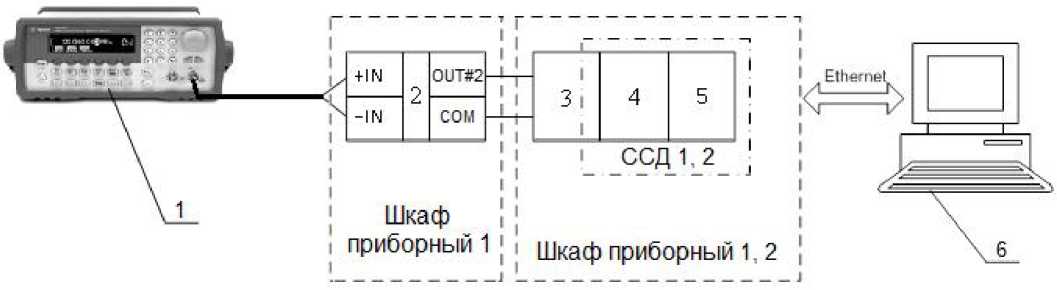

• 7.5.1.5 Подготовить к работе эталонное средство (генератор сигналов произвольной формы 33220А) согласно документации на него. Собрать схему определения МХ ИК в соответствии с рисунком 11, для чего подключить эталонное средство к модулю нормализации сигнала частоты FL157A в соответствии c таблицей А.5 Приложения А.



• 1 - Генератор сигналов произвольной формы 33220А (рабочий эталон);

• 2 - Нормализатор сигнала FL157A;

• 3 - Коннекторный блок TB-2715;

• 4 - Модуль счетчика-таймера c цифровыми линиями ввода/вывода PXI-6608;

• 5 - Шасси PXI-1042/ Шасси PXI-1052;

• 6 - ПЭВМ.

Рисунок 11 - Функциональная схема поверки ИК частоты переменного тока

• 7.5.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.5.2 Проведение поверки ИК.

• 7.5.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.5.3 Включить генератор 33220А в режим генерирования синусоидальных сигналов и на вход ИК подавать частоту переменного тока в диапазоне от 10 до 30000 Гц амплитудой - 100 мВ.

• 7.5.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений частоты переменного тока находятся в допускаемых пределах ± 0,02 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.5.5 После проведения поверки ИК установить на место снятый датчик оборотов или датчик расхода и закрыть дверцу шкафа приборного 1.

• 7.5.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки генератор сигналов произвольной формы 33220А.

8.1 Измеренные массивы значений z_ik обрабатываются с помощью встроенных в

программное обеспечение алгоритмов следующим образом:

m

(1)

где m - количество точек в выборке (m=50).

• 8.1.2 Определяется индивидуальная преобразования в виде степенного полинома:

x. = a_o + a₁ z. +... + a zⁿ

i 0           1 i                       n i _,

5

где ^{a0, a1...an} - коэффициенты аппроксимирующей функции преобразования.

• 8.1.3 Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования на каждой .-той ступени:

_  E y.k

k______

^m ,

y_ik = a ₀ + a₁ z. +... + a_nz"

_где ^{ik 0 1 i n i} _.

• 8.1.4 Для каждой .-той

D .

погрешности ^ci :

C^+DC1    ,                          (5)

где ^{D C1} - пределы допускаемой абсолютной погрешности рабочего эталона.

• 8.1.6 Вычисляется оценка среднего квадратического отклонения измеренной величины

^S.^(D°) на каждой .-той ступени:

^.    на каждой .-той ступени:

(6)

• 8.1.7 Оцениваются границы суммарной абсолютной погрешности ^D. измеренной величины на каждой .-той ступени следующим образом:

• 8.1.7.3 Определяется

  • (7)

  • (8)

  (9)

• 8.1.7.3 Если K > 8, то D‘ =^{Q 1}

Если K < 0,8, то D. =  ^{S (}D ⁾

Если 0,8 < K < 8,0, то

где t - коэффициент Стьюдента, который определяется при доверительной вероятности Р=0,95 для числа степеней свободы m-1 в соответствии с ГОСТ Р 8.736-2011 (приложение В).

• 8.1.8 Определяется погрешность ИК Д как максимальное значение суммарной абсолютной погрешности:

D = max D_i

• 8.1.9 Вычисляется приведенная погрешность g ИК где x_n - нормирующее значение, которое зависит от выбранного метода определения погрешности.

  g=

  ^xn

  (12)

• 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

• 9.2 При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в виде наклейки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

• 9.3 При отрицательных результатах поверки применение ИВК запрещается, оформляется извещение о непригодности к применению, с указанием причин.

Главный метролог ООО «КИА»                                  В.В. Супрунюк

Таблица А.1. ИК напряжения постоянного тока

(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)___________________________________________________________________________________

Таблица А.2. ИК напряжения постоянного тока

Таблица А.3. ИК сопротивления постоянному току

(Наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)_________________________________________________________________________

Таблица А.4. ИК силы постоянного тока (Наименование измеряемого параметра - сила постоянного тока, соответствующая значениям давления)__________________________________________________________________________________________________

Таблица А.5. ИК частоты переменного тока

ПРОТОКОЛ

поверки измерительного канала.....

Комплекс измерительно-вычислительный «ИВК-22» (Методика поверки ИНСИ.425841.000.00 МП)

1 Вид поверки: ..................................................................................................

2 Дата поверки:.................................................................................................

3 Средства поверки

3.1 Рабочий эталон:

3.2 Вспомогательные средства: ...............................................................................

4 Условия поверки:

5 Результаты экспериментальных исследований

5.1 Внешний осмотр: ...........................................................................................

5.2 Результаты опробования: .................................................................................

6. Результаты метрологических исследований

6.1 Условия исследования:

6.2 Составляющие погрешности:

6.3 Погрешность ИК:

7 Вывод:

Приведенная (к ВП) погрешность ИК ...................., находится в допускаемых пределах

±..........%, согласно методики поверки комплекса измерительно-вычислительного «ИВК-22».

Дата очередной поверки: ........................................

Поверитель ________________________

(подпись)
