Методика поверки «ГСИ. Регистраторы температур и относительной влажности беспроводные MadgeTech серии XTemp и TempRetriever» (МП 2411-0164-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И.Менделеева»

УТВЕРЖДАЮ

И.о. директора

Государственная система обеспечения единства измерений

МП 2411 -0164-2018

Руководитель отдела госэталонов в области теплофизических и температурных измерений

И. Походун

Санкт-Петербург

2018

Настоящая методика предназначена для проведения первичной и периодической поверки регистраторов температуры и относительной влажности беспроводных MadgeTech серий ХТетр и TempRetriever модификации LyoTemp, CryoTemp, TransiTempII. TransiTempII-RH, TempRetriever. TempRetriever -RH (далее - регистраторы), изготавливаемых компанией «MadgeTech, Inc.», CHIA

Методика устанавливает методы и средства первичной и периодических поверок.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

• 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

• 1.4 Допускается проведение периодической поверки в ограниченном диапазоне измерений температуры и относительной влажности в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При поверке регистраторов соблюдать действующие правила эксплуатации электроустановок.

  • 2.2 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на регистраторы, имеющие необходимую квалификацию.

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C        от +15 до +25

• - относительная влажность. %. не более        80

• - атмосферное давление, кПа                  101,3+4,0

При поверке должны соблюдаться требования, приведенные в руководствах по эксплуатации на регистраторы.

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверка наличия свидетельства о предыдущей поверке, руководства по эксплуатации.

  • 3.2.2 Подготовка к работе поверяемого регистратора в соответствии с руководством по эксплуатации.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

• - целостности регистратора (отсутствие трещин или вмятин на корпусе);

• - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

• 4.2 Проверка работы (опробование).

Установить программное обеспечение MadgeTech 4 на персональный компьютер, операционная система: ХР SP3/Vista/Windows 7/ Windows 8. Подключить к компьютеру регистратор через интерфейс связи.

Результат опробования считается положительным, если на лицевой панели регистратора мигают зеленые светодиоды и в автономном ПО на графике не наблюдается дрейфа температуры и относительной влажности.

• 4.3 Подтверждение соответствия программного обеспечения

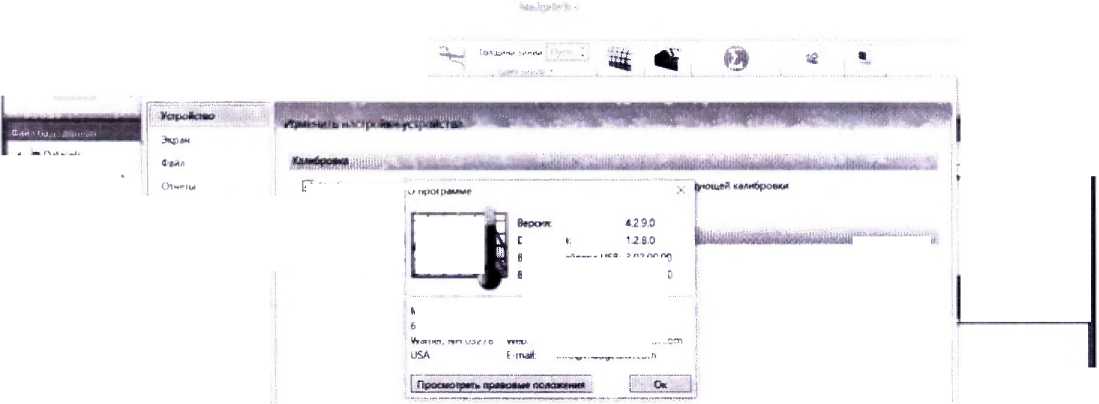

Для идентификации автономного ПО MadgeTech 4 во вкладке Файл активировать вкладку Опции, далее - Устройство, О программе, в строке Версия - версия ПО MadgeTech 4.

Для идентификации встроенного ПО во вкладке Файл автономного ПО MadgeTech 4 после обнаружения подключенного беспроводного устройства активировать вкладку Общие сведения, где в красном поле верхней строки указаны: фотография, наименование модификации, заводской номер и в строке Ревизия - версия ПО. (Приложение 2)

Результат проверки считается положительным, если номер версии ПО не ниже указанного в описании типа.

• 4.4 Определение абсолютной погрешности в диапазоне измерений температуры

  • 4.4.1 Определение погрешности регистратора проводят сличением с эталонным ТС не менее чем в пяти точках равномерно распределенных по диапазону измерений в климатической камере при установившейся влажности.

  • 4.4.2 Установить регистратор и эталонный термометр в рабочий объем климатической камеры так, чтобы расстояние между ними было не более (40±10) мм.

  • 4.4.3 Установить в камере температуру, соответствующую нижнему пределу измерений и выдержать в течение 45 мин до установления теплового равновесия.

Примечания:

• 1) Допускается регистратор CryoTemp для проверки в точке минус 80 °C опустить в жидкостный термостат 814L (регистрационный номер 20510-06) в герметичном пакете;

• 2) Допускается провопить поверку внешнего термопреобразователя LyoTemp в жидкостных термостатах 814L. регистрационный номер в Федеральном информационном фонде 20510-06 и ТПП-1.0. регистрационный номер в Федеральном информационном фонде 33744-07

• 3) Допускается проводить поверку в диапазоне от 0 до 60 °C в измерительной камере генератора влажного воздуха HygroGen.

• 4.4.4 Повторить измерения в других контрольных точках, включая верхний предел диапазона измерений температуры.

• 4.4.5 Показания ТС считывают с преобразователя «Теркон» и записывают время измерений, испытуемый прибор вынимают и подключают к компьютеру.

• 4.4.6 Для определения погрешности в ПО выбирают значения в соответствии со временем измерений эталонным термометром и вычисляют разность между показаниями регистратора и эталонного термометра.

• 4.4.7 Результаты определения считают положительными, если значения погрешности во всем диапазоне измерений находятся в пределах или равны:

для LyoTemp. TransiTempIl. TransiTempII-RH, TempRetriever, TempRetriever-RH - ±0,5 °C; для CryoTemp-±l,<) °C.

4.5 Определение абсолютной погрешности в диапазоне измерений относительной влажности

• 4.5.1 Определение погрешности проводят в пяти равномерно распределенных точках диапазона измерений относительной влажности при температуре 25 °C, 35 °C.

• 4.5.2 Регистратор помещают в камеру генератора HygroGen, устанавливают значение воспроизводимой температуры 25 °C и относительной влажности воздуха в диапазоне от 10 до 15 %. Через 30 минут после выхода на заданную влажность записывают измеренные значения с дисплея регистратора и заданные значения с дисплея генератора HygroGen. Проводят измерения в других контрольных точках диапазона измерений отн. влажности и повторяют измерения при температуре 35 °C.

• 4.5.3 Значения погрешности определяют как разность между значениями регистратора и генератора HygroGen.

• 4.5.4 Результаты определения считают положительными, если значения погрешности во всем диапазоне измерений относительной влажности находятся в пределах или равны

при температуре +25 °C:

±3,5 % - для модификации TransiTempll-RH;

±2 % - дтя модификации TempRetriever -RH;

при температуре +35 °C:

±5 % - для модификации TransiTemplI-RH;

±3 % - для модификации TempRetriever -RH.

Результат поверки признают положительным, если результаты всех проверок по п.п. 4.4 -4.5 признаны положительными.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении I). При положительных результатах поверки выдается свидетельство о поверке установленной формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Дата___________________

ПРОТОКОЛ Xs____

первичной (периодической) поверки

Наименование_______________

Тип_______________________

Заводской №_______________

представленный______________________________________________________.

Место проведения поверки _    ______________________________________

Методика поверки: МП 2411- 0164 -2018 «Регистраторы температуры и относительной влажности беспроводные MadgeTech серий ХТетр и TempRetriever. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды__°C

Относительная влажность__%

Атмосферное давление__кПа

Поверка проведена с применением эталонов:__________________________________

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Результаты поверки:

Таблица 1

Таблица 2

Выводы: соответствует/ не соответствует требованиям, установленным в описании типа

Поверитель________________________________________________

Дата проведения поверки «___»__________________201_ г.
