УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВИИИФТРИ»

Л.Н. Щипунов

18.03.2015 г.

АНАЛИЗАТОРЫ РАДИОЧАСТОТНЫЕ ПАРАМЕТРОВ ТЕЛЕ-И

РАДИОВЕЩАТЕЛЬНОЙ АППАРАТУРЫ

РАП

МЕТОДИКА ПОВЕРКИ 6684-119-21477812-2015МП

л о ColSfcVIS

2015 г.

1 Общие положения

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной, периодической поверок анализаторов радиочастотных параметров теле- и радиовещательной аппаратуры РАП» (далее по тексту - анализаторы).

• 1.2 Цель поверки - определение действительных значений метрологических характеристик анализатора и предоставление документа о возможности его эксплуатации.

• 1.3 Поверку анализатора осуществляют метрологические службы, которые аккредитованы Росстандартом России на данные виды работ.

• 1.4 Интервал между поверками - два года (при работе 8 ч/сутки) или 10000 ч наработки при круглосуточной работе или иных режимах работы.

2 Операции поверки

При проведении поверки должны проводить операции, указанные в таблице 1. Таблица. 1

3 Средства поверки

• 3.1 При проведении поверки должны применяться средства измерения, указанные в таблице 2. Таблица 2

  Номер пункта документа по поверке

  • 5.4.1 -5.4.7

  • 5.5.1 -5.5.5

  • 5.6

  • 5.7

Наименование и тип (условное обозначение) средства поверки, метрологические характеристики средства поверки

Частотомер электронный цифровой 43-63. Диапазон частот 0,1 Гц - 1000 МГц, осн. погрешность ±1 х Ю'*

Вольтметр переменного тока диодный компенсационный ВЗ-49.

Диапазон уровней 10 мВ - 100 В, Диапазон частот 20 Гц - 1 ГГц

Измеритель нелинейных искажений автоматический С6-11.

Диапазон частот 20 Гц - 199 КГц, осн. погрешность ±0,03 %

Мультиметр 3458А. Диапазон уровней (0,1 - 10) В пост. Осн. погрешность ± 0,15 %, диапазон частот (10 - 500) кГц, основная погрешность ±1 %

Генератор сигналов высокочастотный Г4-176 Диапазон частот (0,1-1020) МГц; Осн. погрешность ±1,5x10'^. Вых. уровень ТВ от 0,032 до 1 В, осн. погрешность ±1 дБ.

Комплекс измерительный телевизионный КИ-ТВМ-Э. Формирование и измерение параметров измерительных сигналов (ИС) в соответствии с ГОСТ 7845-82 и ГОСТ 18471-93

Измерители модуляции вычислительные СКЗ-45.

Диапазон частот (0,1 - 1000) МГц, коэф, модуляции 1-100 % осн. погрешность 0,1 %, девиация от 0,005 до 300 кГц, осн. погрешность 0,2 кГц

Вместо указанных средств измерений разрешается применять другие приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

Эталонные средства измерений должны быть исправны и иметь свидетельства о поверке.

1)

вочной системы, поставляемой в комплекте программного обеспечения,

• 2)  имеющие навык работы на персональном компьютере под управлением операционных систем Windows 2000/ХР,

• 3)  имеющие квалификационную группу по технике безопасности не ниже III.

• 4)  имеющие документ об аттестации поверителя.

  • 4.2 Корпуса используемых средств измерений и анализатора должны быть заземлены.

  • 4.3 При проведении измерений запрещается проводить работы по монтажу и демонтажу участвующего в испытаниях оборудования.

  • 4.4 Все операции поверки производятся при нормальных условиях:

    температура окружающего воздуха (20 ± 5) °C; относительная влажность         (30 - 80) %;

    атмосферное давление            (630 - 795) мм рт. ст.;

    напряжение сети                 (220 ± 22) В.

1)

2)

• 3)

• 4)

  • 4.5 Измерительная аппаратура, применяемая при поверках, должна быть снабжена отметками о результатах периодических поверок.

  • 4.6 Перед проведением поверки необходимо провести следующие подготовительные работы:

• 1) проверить срок действия свидетельства о поверке анализатора;

• 2) разместить анализатор на рабочем столе с площадью не менее 2,5 м^, оснащенном однофазным переменным напряжением 220 В;

• 3) установить рядом с анализатором измерительную аппаратуру, применяемую при поверке;

• 4) подключить соединительные кабели анализатора к соответствующим разъемам измерительной аппаратуры, применяемой при поверке.

ВНИМАНИЕ! До включения анализатора в сеть его корпус должен быть соединён с клеммой защитного заземления. Заземление анализатора и измерительной аппаратуры, применяемой при поверке, должно быть общим.

5 Проведение поверки

• 5.1 Внешний осмотр проводят визуально и проверяют:

• 1) отсутствие внешних дефектов анализатора;

• 2) правильность и качество выполнения маркировки кабелей внешнего монтажа;

• 3) надежность и качество заземления;

• 4) чистоту разъемов, клемм и т.д.

• 5.2 Опробование анализаторов модификации РАПТВ/УКВ

• 5.2.1 Опробование анализаторов модификации РАПТВ/УКВ производить по схеме в соответствии с рисунком 2.

• 5.2.2 Перед опробованием соединить сетевые кабели анализатора и измерительных приборов с розетками переменного напряжения 220 В. Включить питание анализатора и измерительной аппаратуры, применяемой при поверке.

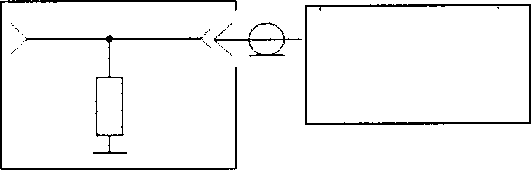

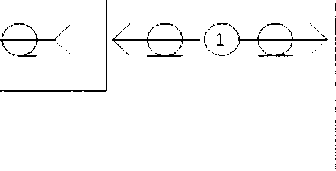

Опробование анализаторов производить по схеме в соответствии с рисунком 1.

1 - кабель РВДИ.685611.017

Рисунок 1

На генераторе в соответствии с руководством по эксплуатации (РЭ) установить:

• - частоту, соответствующую несущей частоте изображения выбранного ТВ канала;

• - выходной сигнал 500 мВ;

• - режим внещней модуляции ТВ, положительной полярности.

• 5.2.3 Согласно РЭ РАП в программе РАП/ТВ Регламент задать тип ТВ передатчика (номер канала, величина СНЧ и др.) и установить режим ВЧ генератор для канала изображения и канала звукового сопровождения.

• 5.2.4 Результаты опробования считать положительными, если выполнены процедуры инициализации РАП, отсутствуют диагностические сообщения о сбоях.

5.3 Опробование анализаторов модификации РАП/УКВ

• 5.3.1 Опробование анализаторов модификации РАП/УКВ производить по схеме в соответствии с рисунком 2. На генераторе сигналов установить режим внешней модуляции ЧМ по сигналам с выхода Аудио А.

РАП-УКВ

I - кабель РВДИ.685611.003

МОДУЛ.

ВИДЕО

Нагрузка 7 J Ом

Частотомер ЧЗ-бЗ

Рисунок 2

5.3.2 Результаты опробования считать положительными, если выполнены процедуры инициализации РАП, отсутствуют диагностические сообщения о сбоях.

5.4 Определение метрологических характеристик анализаторов

• 5.4.1 Определение частоты синхронизирующих, гасящих импульсов строк, сигналов цветовой поднесущей (модификация РАП/ТВ/УКВ)

• 5.4.1.1 Определение частоты синхронизирующих, гасящих импульсов строк, сигналов цветовой поднесущей производить в соответствии со схемой, приведенной на рисунке 2.

РАП/ТВ/УКВ

1 - кабель РВДИ.685611.017

Рисунок 3

• 5.4.1.2 На выходе модуляции видео программно сформировать синусоидальный сигнал с частотой цветовой поднесущей и размахом 500 мВ. Измерить частоту прибором 43-63. Далее на выходе модуляции видео программно сформировать синусоидальный сигнал с строк и размахом 500 мВ. Измерить частоту прибором 43-63.

  частотой

  цветовой пределах

• 5.4.1.3 Результаты поверки считать положительными, если частота сигналов поднесущей находится в пределах (4437500 ± 10) Гц, частота строк находится в (15625 ±0,5) Гц.

• 5.4.2 Определение уровней формирования ТВ сигналов (модификация РАП/ТВ/УКВ)

• 5.4.2.1 Определение характеристик формирования элементов ТВ - уровней белого, гашения, синхроимпульса производить в соответствии со схемой, приведенной на рисунке 4.

1РАП/ТВ/УКВ

измерительный

1 -кабель РВДИ.685611.017;2-кабель

РВ ДИ .685 671.003

Рисунок 4

• 5.4.2.2 На выходе модуляции видео РАП программно сформировать полный цветовой телевизионный сигнал (ПЦТС) с телевизионными сигналами испытательных строк (ТВИС) I-IV по ГОСТ 7845-92. В соответствии с РЭ КИ-ТВМ-Э включить режим видеоанализатора и измерить уровни белого, гашения, синхроимпульса и характеристики ТВИС.

• 5.4.2.3 Результаты поверки считать положительными, если погрешности измеренных значений уровней менее ± 3 мВ, характеристики ТВИС соответствуют ГОСТ 7845-92.

• 5.4.3 Определение неравномерности АЧХ модуля формирования испытательных ТВ сигналов

• 5.4.3.1  Определение неравномерности АЧХ модуля формирования испытательных ТВ сигналов производить по схеме, приведенной на рисунке 4. На выходе модуляции видео программно сформировать ПЦТС с сигналами испытательных строк I-IV по ГОСТ 7845-92. В соответствии с РЭ КИ-ТВМ включить режим видеоанализатора и измерить неравномерность АЧХ модуля формирования испытательных ТВ сигналов.

• 5.4.3.2 Результаты поверки считать положительными, если неравномерность АЧХ модуля формирования испытательных ТВ сигналов менее ± 1 %.

• 5.4.4 Определение неравномерности характеристики ГВЗ модуля формирования испытательных ТВ сигналов(модификация РАП/ТВ/УКВ)

• 5.4.4.1 Определение неравномерности характеристики группового времени запаздывания (ГВЗ) модуля формирования испытательных ТВ сигналов производить по схеме, приведенной на рисунке 4. На выходе модуляции видео программно сформировать ПЦТС с сигналами испытательных строк I-IV по ГОСТ 7845-92. В соответствии с РЭ КИ-ТВМ включить режим видеоанализатора и измерить неравномерность характеристики ГВЗ модуля формирования испытательных ТВ сигналов.

• 5.4.4.2 Результаты поверки считать положительными, если неравномерность характеристики ГВЗ модуля формирования испытательных ТВ сигналов менее ± 3 нс на частотах 4 и 5 МГц, и менее ± 5 нс на частотах 0,5; 1,0; 2,0 и 5,8 МГц.

• 5.4.5  Определение нелинейных искажения испытательных ТВ сигналов (модификация РАП/ТВ/УКВ)

• 5.4.5.1 Определение нелинейных искажения испытательных ТВ сигналов производить по схеме, приведенной на рисунке 4. На выходе модуляции видео программно сформировать ПЦТС с сигналами испытательных строк I-IV по ГОСТ 7845-92. В соответствии с РЭ КИ-ТВМ включить режим видеоанализатора и измерить нелинейные искажения испытательных ТВ сигналов.

• 5.4.5.2 Результаты поверки считать положительными, если нелинейные искажения испытательных ТВ сигналов находятся в пределах 0,25 %.

• 5.4.6 Определение уровня, частоты и коэффициента гармоник формируемых синусоидальных сигналов в диапазоне частот от 30 до 15000 Гц (модификация РАП/ТВ/УКВ и РАП/УКВ)

• 5.4.6.1 Определение характеристики формирование синусоидальных сигналов на выходах модуляции А и Б производить в соответствии со схемой, приведенной на рисунке 5.

  РАП/ТВ/УКВ, РАП/УКВ

  Аудио А Q

  Аудио В Q 'у

  1 - кабель РВДИ.685671.003

  Нагрузка 600 Ом



  Частотомер 43-63



  Нагрузка 600 Ом



  Рисунок 5.

  Вольтметр ВЗ-49



  Измеритель нелинейных искажений С6-11



• 5.4.6.2 Для РАП/ТВ, РАП/ТВ/УКВ на выходах модуляции звука А и В программно (программа РАП/ТВ Регламент) сформировать синусоидальные сигналы с частотой 1000 Гц , номинальным уровнем 775 мВ эфф.

Напряжение измерить вольтметром ВЗ-49, коэффициент нелинейных искажений (гармоник) - измерителем нелинейных искажений С6-11. частоту - частотомером 43-63.

• 5.4.6.3 Результаты поверки считать положительными, если уровень сигналов находится в пределах (775 ± 5) мВ, коэффициент нелинейных искажений менее 0,1%, частота находится в пределах (1000 ± 5) Гц.

• 5.4.6.4 Повторить измерения основных параметров и характеристик сигналов звукового вещания для частот 0,03; 0,05; 0,1; 0,2; 0,4; 0,8; 2,0; 4,0; 6,0; 8,0; 10,0; 12,0; 14,0; 15,0 кГц.

• 5.4.6.5 Результаты поверки считать положительными, если уровень сигналов находится в пределах (775 ± 5) мВ, коэффициент гармоник не более 0,1% на частотах до 7 кГц и не более 0,15 % на частотах выше 7 кГц.

• 5.4.7 Определение неравномерности АЧХ модуля формирования звуковых сигналов (модификация РАП/ТВ/УКВ и РАП/УКВ)

• 5.4.7.1 Определение неравномерности АЧХ модуля формирования звуковых сигналов произвести на основании анализа результатов измерений уровня звуковых сигналов, полученных по п. 5.4.6.

• 5.4.7.2 Результаты поверки считать положительными, если неравномерность АЧХ модуля формирования звуковых сигналов менее 1%.

• 5.5  Определение характеристик трактов передачи видеосигналов (модификация РАП/ТВ/УКВ)

• 5.5.1 Определение неравномерности сквозной характеристики АЧХ видеотракта

• 5.5.1.1 Определение неравномерности сквозной характеристики АЧХ видеотракта производить в соответствии со схемой, приведенной на рисунке 6. Программно, с использованием испытательных сигналов, формируемых на выходе модуляции видео, снять сквозную АЧХ в диапазоне от 0,125 до 6 МГц с шагом 0,125 МГц и построить график АЧХ.

• 5.5.1.2 Результаты поверки считать положительными, если линия на полученном графике не выходит за пределы (100 ± 0,5) %.

РАП/ТВ (ТВ/УКВ)

МОДУЛ.

ВИДЕО

Рисунок 6

1 - кабель РВДИ.685671.017

• 5.5.2 Определение неравномерности сквозной характеристики группового времени запаздывания (ГВЗ) видеотракта

• 5.5.2.1 Определение характеристики неравномерности ГВЗ видеотракта анализаторов производить по схеме, приведенной на рисунке 6. Программно, с использованием испытательных сигналов, формируемых на выходе модуляции видео, снять сквозную характеристику ГВЗ в диапазоне от 0,125 до 6 МГц с шагом 0,125 МГц.

• 5.5.2.2 Результаты поверки считать положительными, если линия на полученном графике находится в пределах ± 5 нс.

5.5.3 Определение нелинейности амплитудной характеристики видеотракта в режиме измерения параметров ТВ сигналов

• 5.5.3.1 Определение нелинейности амплитудной характеристики видеотракта анализаторов в режиме измерения параметров ТВ сигналов в диапазоне модулирующих частот производить по схеме, приведенной на рисунке 4. На РАП программно сформировать сигналы ПЦТС с сигналами ТВИС I-IV с насадками 1,2 МГц и 4,43 МГц.

• 5.5.3.2 В соответствии с РЭ КИ-ТВМ включить режим видеоанализатора и определить нелинейность амплитудной характеристики видеотракта на дискретных частотах 0,5; 1,0; 2,0; 4,0; 4,8 и 5,8 МГц.

• 5.5.3.3 Результаты поверки считать положительными, если измеренные значения нелинейности амплитудной характеристики видеотракта анализаторов менее ± 0,25 %.

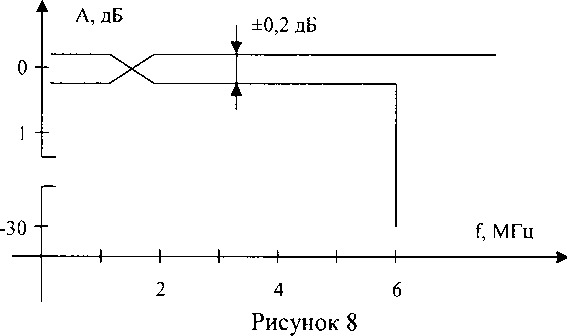

• 5.5.4 Определение неравномерности АЧХ анализаторов в режиме демодуляции ТВ радиосигнала

• 5.5.4.1 Определение неравномерности АЧХ анализаторов в режиме демодуляции ТВ радиосигнала (характеристики верности) производить по схеме, приведенной на рисунке 7.

• 5.5.4.2 На генераторах Г4-176 [1 и 2] установить режим немодулированных колебаний и частоту Гн, равную несущей частоте изображения любого из ТВ каналов 21-38.

Отключить выход сумматора от входа анализатора и подключить его к входу вольтметра. Уровни сигнала на вькоде генератора [1] (при отключенном генераторе [2]) и на выходе генератора [2] (при отключенном генераторе [1]) установить такими, что уровень сигнала на выходе сумматора, измеренный вольтметром, был равен 300 мВ. Ввести на генераторе [2] ослабление 10 дБ и подключить выход сумматора ко входу анализатора. На генераторе [2] установить частоты от Гн - 1 МГц до Гн + 1 МГц с шагом 0,25 МГц и от Гн + 1 МГц до Гн + 7 МГц с шагом 1 МГц и измерить (программно) размах переменного напряжения на выходе демодулятора. По полученным результатам на экране построить график характеристики Ан(Готн), которая представляет собой измеренную в % АЧХ анализатора с включенным фильтром Найквиста (lorn = f -Гн, 100% соответствует уровень при Готн= 1,5 МГц).

РАП/ТВ/УКВ

МОДУЛ.

ВИДЕО

■©

50 Q

Аудио А

1 - кабель РВДИ.685611.017; 2 - кабель

РВДИ.685671.003

Сумматор

♦

♦

Генератор Г4-176 [2]

-© о >- . -е-<

Генератор Г4-176 [1]

-© о>- . -о-<

Вольтметр

• 5.5.5 Определение неравномерности АЧХ в режиме демодуляции ЧМ радиосигнала в диапазоне частот от 65,9 до 74,0 МГц и от 87,5 до 108,0 МГц (для модификаций РАП/ТВ/УКВ, РАП/УКВ)

• 5.5.5.1 Определение неравномерности АЧХ в режиме демодуляции ЧМ радиосигнала проводить в соответствии со схемой рисунка 9.

• 5.5.5.1.1 На генераторе Г4-176 установить режим немодулированных колебаний и произвольно выбранную частоту несущей Гн из поддиапазона (65,9-74) МГц. Изменять частоту на выходе генератора в пределах от Гн - 0,3 МГц до Гн + 0,3 МГц с шагом 50 КГц. Для каждой частоты измерять уровень сигнала на выходе генератора вольтметром ВЗ-49 и анализатором, поочередно подключая их к выходу генератора с помощью СВЧ переключателя. По полученным данным на экране построить график АЧХ анализа, определяемой как:

100(Аа - Ав)/Ав              (2)

где Аа и Ав - уровни, измеренные анализатором и вольтметром соответственно.

• 5.5.5.1.2 Повторить процедуру для произвольно выбранной частоты несущей из поддиапазона (87,5-108) МГц.

  РАП/УКВ (ТВ/УКВ)

  Г4-176

  СВЧ

  -е	О -е-<

  -©

  50 Q

  Аудио А

  -QA

  Вольтметр ВЗ-49

Рисунок 9

• 5.5.5.1.3 Результаты поверки считать положительными, если АЧХ находится в пределах ± 0,2% для произвольно взятой частоты несущей из рабочего диапазона частот от 65,9 до 74,0 МГц и от 87,5 до 108,0 МГц.

5.6 Определение погрешности измерения девиации ЧМ радиосигнала и коэффициента модуляции и остатка немодулированной несущей ТВ радиосигнала (для модификаций РАП/ТВ/УКВ, РАП/УКВ)

• 5.6.1 Определение погрешности измерения девиации ЧМ радиосигнала проводить в соответствии со схемой рисунка 10. На генераторе сигналов Г4-176 сформировать ЧМ сигнал с произвольной частотой несущей в диапазоне от 60 до 890 МГц и частотой модулирующего сигнала 1 КГц. Установить поочередно значения девиации 10, 25, 50 и 75 КГц. Измерить величину девиации поочередно анализатором РАП и измерителем модуляции СКЗ-45. Вычислить абсолютную погрешность измерений, как разность их показаний.

• 5.6.2 Результаты поверки считать положительными, если абсолютную погрешность измерений девиации радиосигнала находится в пределах ± 0,5 кГц.

РАП-УКВ (ТВУ КВ)

Измеритель СКЗ-45

■€)

Рисунок 10

• 5.6.2 Определение погрешности измерений коэффициента модуляции ТВ радиосигнала (для модификаций РАП/ТВ/УКВ)

• 5.6.3.1 Определение погрешности измерений коэффициента модуляции и остатка немо-дулированной несущей ТВ радиосигнала проводить в соответствии со схемой рисунка 10. На генераторе сигналов сформировать AM сигнал с частотой несущей 77,25 МГц и частотой модулирующего сигнала 15,625 КГц. Устанавливать значения коэффициента модуляции 20 %, затем 40, 60 и 85 %. Измерять величину коэффициента модуляции поочередно анализатором РАП и измерителем модуляции СКЗ-45, вычислить абсолютную погрешность измерений, как разность их показаний. Процедуру повторить для частот несущих 207,25, 479,25 и 791,25 МГц

• 5.6.3.2 Результаты поверки считать положительными, если погрешность измерений коэффициента модуляции находится в пределах ± 0,5 %.

6 Идентификация программного обеспечения

• 6.1 Цель и содержание проверки

При подтверждении соответствия программного обеспечения (ПО) руководствоваться МИ 3286-2010. Р 50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО; наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

• 6.2 Проверка соответствия идентификационных данных ПО анализатора

Проверку проводить с помощью интерфейса пользователя. Направить запрос наименования и версии ПО путем ввода специальной команды «display software version» и получить наименование ПО, идентификационное наименование ПО, номер версии ПО. По команде «md5» запустить алгоритм вычисления контрольной суммы ПО, и получить контрольную сумму метрологически значимой части ПО анализатора.

• 6.3 Результаты проверки

Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указаннььч в таблице 4 данным.

Таблица 4

7 Оформление резу.тьтатов поверки

• 7.1 Если анализатор по результатам поверки признан пригодным к применению, то на него выдается свидетельство о поверке установленной формы в соответствии с ПР 50.006-94.

• 7.2 Если анализатор по результатам поверки признан непригодным к применению, то на него выписывается цветение о непригодности установленной формы с указанием причин забракования и экст1луатация анализатора запрещается.

  И.о. начальника лаборатории 930

  ФГУП «ВНИИФТРИ»



  Борисочкин В. В.

лист РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Анализаторы радиочастотные параметров теле- и радиовещательной

аппаратуры РАП. Методика поверки. 6684-119-21477812-2015МП

Стр. 13
