Методика поверки «ГСИ.СИНТЕЗАТОРЫ ЧАСТОТ Г7М-50» (РТ-МП-6622-441-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

генерального директора

А.Д. Меньшиков

«17» февраля 2020 г.

Государственная система обеспечения единства измерений

СИНТЕЗАТОРЫ ЧАСТОТ Г7М-50

Методика поверки

РТ-МП-6622-441-2019 г. Москва

2020 г.

• 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверок синтезаторов частот Г7М-50 (далее - синтезаторы) производства АО «НПФ «МИКРАН», г. Томск.

• 1.2 Интервал между поверками - 1 год.

• 1.3 Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на синтезатор.

• 1.4 На основании письменного заявления владельца СИ допускается проводить периодическую поверку синтезатора для меньшего числа измеряемых величин:

• - без определения метрологических характеристик опции импульсной модуляции ИМП (операции 7.5.8, 7.5.9);

• - без определения метрологических характеристик опции аналоговой модуляции АМП (операции 7.5.10 - 7.5.15).

В этом случае в свидетельстве о поверке и протоколе поверки вносится соответствующая запись.

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1- Операции поверки

продолжение таблицы 1

• 2.2 Очередность выполнения пунктов - произвольная. В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый синтезатор бракуется, поверка прекращается, и на него оформляют извещение о непригодности.

• 3.1 При проведении поверки синтезаторов следует применять средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Синтезаторы частот Г7М-50

Методика поверки РТ-МП-6622-441-2019

Продолжение таблицы 2

• 4.1 При проведении поверки синтезаторов необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 4.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с синтезатором и применяемыми средствами поверки, изучившие настоящую методику и аккредитованные на право поверки средств измерений данного типа.

• 4.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества. При проведении всех видов работ с синтезатором необходимо пользоваться антистатическим браслетом.

• 4.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

дБн/Гц - децибелы относительно уровня мощности колебания несущей частоты при измерении

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха не более 80 %;

• - атмосферное давление от 70,0 до 106,7 кПа.

• 6.1 Порядок подготовки синтезатора к работе приведен в руководстве по эксплуатации на него.

• 6.2 Убедиться в выполнении условий проведения поверки.

• 6.3 Выдержать синтезатор в выключенном состоянии в условиях проведения поверки не менее 2 ч, если он находился в отличных от них условиях.

• 6.4 Выдержать синтезатор во включенном состоянии не менее 0,5 ч.

• 6.5 Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 7.1 Внешний осмотр

• 7.1.1 Провести визуальный контроль чистоты и целостности всех соединителей поверяемого синтезатора. В случае обнаружения посторонних частиц провести чистку соединителей.

• 7.1.2 Провести визуальный контроль целостности кабеля питания.

• 7.1.3 Проверить отсутствие механических повреждений и шумов внутри корпуса синтезатора, обусловленных наличием незакрепленных деталей, следов коррозии и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Примечание -К механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе, а также другие повреждения, непосредственно влияющие на технические характеристики.

• - кабель питания не имеет повреждений;

• - отсутствуют механические повреждения на соединителях и корпусе поверяемого синтезатора;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

• - лакокрасочные покрытия не повреждены;

• - маркировка разборчива;

12 Опробование

• 7.2.1 Включить синтезатор.

• 7.2.2 Дождаться загрузки встроенного программного обеспечения.

Примечание - Если загрузка программного обеспечения не произошла, необходимо выключить поверяемый синтезатор. Через одну минуту произвести повторное включение.

• 7.2.3 Установить на синтезаторе параметры по умолчанию.

• 7.2.4 Установить на синтезаторе режим шагового сканирования по частоте и мощности, включить сканирование.

• 7.2.5 Проверить наличие активного индикатора сканирования в полях установки частоты и мощности.

• 7.2.6 Проверить изменение текущей точки в индикаторе сканирования статусной строки.

• 7.2.7 Результаты проверки считать положительными, если после загрузки встроенного программного обеспечения и во время работы с синтезатором отсутствуют сообщения о неисправности, синтезатор реагирует на нажатие кнопок на экране, индикаторы сканирования в полях установки частоты и мощности пульсируют при включении сканирования, текущее значение точки в индикаторе сканирования меняет свое значение.

  • 7.3 Проверка программного обеспечения

    • 7.3.1 Включить синтезатор.

    • 7.3.2 В меню «Система» нажать «Информация».

    • 7.3.3 Проверить в появившемся окне заводской номер синтезатора и номер версии ПО.

    • 7.3.4 Результаты проверки считать положительными, если заводской номер синтезатора соответствует номеру поверяемого синтезатора, а номер в поле версия ПО не ниже 1.3.

  • 7.4 Определение присоединительных размеров

    • 7.4.1 Проверку присоединительных размеров проводить с применением комплекта для измерения присоединительных размеров КИПР-05-05Р в соответствии с указаниями эксплуатационной документации на него.

    • 7.4.2 Проверке подлежит присоединительный размер «А» коаксиального соединителя выхода «СВЧ» (тип I (2,4 мм), вилка по ГОСТ 13317-89).

    • 7.4.3 Результат проверки считать положительным, если присоединительный размер «А» соединителя выхода «СВЧ» находится в диапазоне от 0 до 50 мкм.

  • 7.5 Определение метрологических характеристик

    • 7.5.1 Определение относительной погрешности частоты внутреннего опорного генератора

      • 7.5.1.1 Подготовить синтезатор, стандарт частоты и частотомер к работе в соответствии с руководствами по эксплуатации на них.

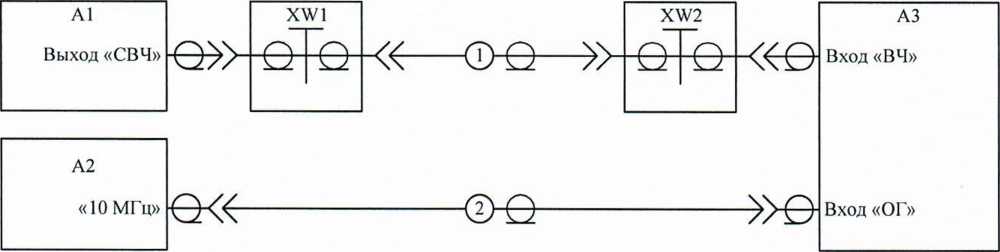

      • 7.5.1.2 Подключить оборудование согласно схеме, приведенной на рисунке 1.



Al - синтезатор; A2 - стандарт частоты; АЗ - частотомер; 1 - кабель коаксиальный (тип соединителей BNC, вилка - BNC, вилка); 2 - кабель коаксиальный (тип соединителей BNC, вилка - BNC, вилка).

Рисунок 1

• 7.5.1.3 Включить на частотомере синхронизацию частоты от внешнего опорного генератора.

• 7.5.1.4 Выполнить в течении 10 мин не менее 10 измерений частоты сигнала внутреннего опорного генератора на выходе «ОГ1» с помощью частотомера.

• 7.5.1.5 Рассчитать относительную погрешность частоты внутреннего опорного генератора 8for, по формуле

8for = ((^f)/ и - Fhom) / Fhom ,                       (1)

где fi - значение частоты в единичном измерении, Гц;

п - число проведенных единичных измерений;

Fhom - номинальное значение частоты опорного генератора, равное 10 МГц.

• 7.5.1.6 Результаты проверки считать положительными, если относительная погрешность частоты внутреннего опорного генератора в пределах ±5-10’⁷.

• 7.5.2 Определение относительной погрешности установки частоты выходного сигнала

  • 7.5.2.1 Подготовить синтезатор, стандарт частоты и анализатор спектра в соответствии с руководствами по эксплуатации на них.

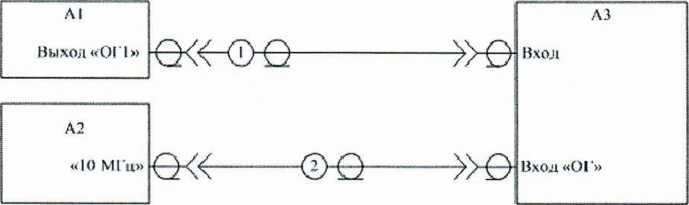

  • 7.5.2.2 Подключить оборудование согласно схеме, приведенной на рисунке 2.



А1 - синтезатор; А2 - стандарт частоты; АЗ - анализатор спектра; 1 - кабель КСА50А-05-05-1000 (тип соединителей 2,4 мм, вилка - 2,4 мм, вилка); 2 - кабель коаксиальный (тип соединителей BNC, вилка - BNC, вилка); XW1, XW2 - переход коаксиальный ПК2-50-05Р-05Р (тип соединителей 2,4 мм, розетка - 2,4 мм, розетка)

Рисунок 2

• 7.5.2.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

Синтезаторы частот Г7М-50

Методика поверки РТ-МП-6622-441-2019

7.5.2А Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 50 ГГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала.

• 7.5.2.5 Измерить частоту выходного сигнала синтезатора с помощью анализатора спектра, используя функцию измерения частоты маркера.

• 7.5.2.6 Рассчитать относительную погрешность установки частоты выходного сигнала синтезатора при работе от внутреннего опорного генератора, б)/’ по формуле

8f⁼(fiизм -/уст) //уст ,                                 (2)

где   /изм ~ измеренное значение частоты, Гц;

/уст - установленное значение частоты, Гц.

• 7.5.2.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.2.8 Результаты проверки считать положительными, если относительная погрешность установки частоты выходного сигнала при работе от внутреннего опорного генератора в пределах ±5-10'⁷.

• 7.5.3 Определение диапазона и дискретности установки частоты выходного сигнала

  • 7.5.3.1 Подготовить синтезатор и анализатор спектра в соответствии с руководствами по эксплуатации на них.

  • 7.5.3.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.



    Выход «СВЧ»

    Выход «ОГ1»

    X' о	VI ГА
    kJ	kJ

    гл	V2 о
    kJ	kJ

    	А2
    :<е	Вход «ВЧ»
    >>е	Вход «ОГ»

А1 - синтезатор; А2 - анализатор спектра; 1 - кабель КСА50А-05-05-1000 (тип соединителей

• 2,4 мм, вилка - 2,4 мм, вилка); 2 - кабель коаксиальный (тип соединителей BNC, вилка -BNC, вилка); XW1, XW2 - переход коаксиальный ПК2-50-05Р-05Р (тип соединителей 2,4 мм, розетка - 2,4 мм, розетка)

Рисунок 3

• 7.5.3.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.3.4 Установить на синтезаторе параметры по умолчанию, включить мощность выходного сигнала.

• 7.5.3.5 Измерить частоту выходного сигнала синтезатора с помощью анализатора спектра, используя функцию измерения частоты маркера. Измерения проводить при установке следующих значений частоты выходного сигнала: 10, 62,5, 125, 250, 500, 1000, 2000, 4000, 9000, 18000, 36000, 50000 МГц.

• 7.5.3.6 Выключить мощность выходного сигнала.

• 7.5.3.7 Результаты поверки считать положительными, если отклонение измеренной частоты выходного сигнала синтезатора от установленного значения в пределах ±0,1 Гц.



Al - синтезатор; A2 - преобразователь измерительный ваттметра; АЗ - ваттметр; XW1 - переход коаксиальный ПК2-50-05Р-05Р (тип соединителей 2,4 мм, розетка - 2,4 мм, розетка)

Рисунок 4

• 7.5.4.3 Установить на синтезаторе параметры по умолчанию, включить мощность выходного сигнала.

• 7.5.4.4 Измерить мощность выходного сигнала с помощью ваттметра при установке следующих значений частоты выходного сигнала: 10, 62,5; 125, 250, 500, 1000, 2000, 4000, 9000, 18000, 27000, 36000, 45000, 50000 МГц. Измерения на каждой частоте выполнять при установке следующих значений мощности выходного сигнала: 13, 0, минус 10, минус 20 дБ (1 мВт).

Примечание - При измерении на частоте 50 ГГц, вместо 13 дБ (1 мВт) установить мощность выходного сигнала 7 дБ (1 мВт).

• 7.5.4.5 Рассчитать погрешность установки мощности выходного сигнала, 8Р, дБ, по формуле

#> = Р₅-Р_УСГ,                                 (3)

где Р_в - измеренное ваттметром значение мощности выходного сигнала, дБ (1 мВт);

Руст - установленное значение мощности выходного сигнала, дБ (1 мВт).

• 7.5.4.6 Выключить мощность выходного сигнала синтезатора.

• 7.5.4.7 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.4.8 Установить на синтезаторе частоту выходного сигнала 50 МГц, мощность минус 20 дБ (1 мВт), включить мощность выходного сигнала.

• 7.5.4.9 Установить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.4.10 Измерить мощность выходного сигнала с помощью анализатора спектра при установке следующих значений частоты выходного сигнала: 10, 1000, 50000 МГц. Измерения на каждой частоте выполнять при установке следующих значений мощности выходного сигнала: минус 20, минус 30, минус 50, минус 70, минус 90 дБ (1 мВт).

• 7.5.4.11 Рассчитать погрешность установки уровня мощности выходного сигнала синтезатора 8Р, дБ, по формуле

8Р ⁼ Р В-20 дБм - Ра-20 дБм + Ра~ Р УСТ,                    (4)

где Рв-20 дБм - измеренное ваттметром значение мощности при установке мощности выходного сигнала минус 20 дБ (1 мВт);

Ра-20 дБм ~ измеренное анализатором спектра значение мощности при установке мощности выходного сигнала минус 20 дБ (1 мВт);

Ра - измеренное анализатором спектра значение мощности выходного сигнала, дБ (1 мВт);

Руст - установленное значение мощности выходного сигнала, дБ (1 мВт).

• 7.5.4.12 Выключить мощность выходного сигнала синтезатора.

• 7.5.4.13 Результаты проверки считать положительными, если погрешность установки мощности выходного сигнала находится в пределах ±1,0 дБ в диапазоне от минус 10 до 13(7) дБ (1 мВт) и ±2 дБ в диапазоне от минус 90 до менее минус 10 дБ (1 мВт).

7.5.5 Определение относительных уровней гармоник, субгармоник, комбинационных и негармонических составляющих в спектре выходного сигнала

• 7.5.5.1 Подготовить к работе синтезатор и анализатор спектра согласно Синтезаторы частот Г7М-50                                                                 лист 9

Методика поверки РТ-МП-6622-441-2019                                                     листов 16 руководствам по эксплуатации на них.

• 7.5.5.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.5.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.5.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 10 дБ (1 мВт), включить мощность выходного сигнала.

• 7.5.5.5 Измерить относительный уровень гармоник выходного сигнала синтезатора с помощью анализатора спектра при установке следующих значений частоты выходного сигнала: 10, 62,5; 125; 250, 500, 1000, 2000, 4000, 9000, 18000, 25000 МГц. Измерения проводить в полосе частот до утроенного значения частоты выходного сигнала, но не выше 50 ГГц. При измерениях учитывать неравномерность амплитудно-частотной характеристики СВЧ тракта, соединяющего выход «СВЧ» синтезатора и вход анализатора спектра.

• 7.5.5.6 Измерить относительный уровень субгармоник на частотах Fcr=F/n и комбинационных составляющих на частотах F^F-m/n, где F - частота выходного сигнала, а т и и - натуральные числа с помощью анализатора спектра. Измерения проводить при установке следующих значений частоты выходного сигнала: 9000, 11300, 13000, 14300, 18000, 27000, 36000, 45000, 50000 МГц в полосе частот от 1/3 до 4/3 частоты выходного сигнала, но не выше 50 ГГц. Измерения проводить при уровне мощности выходного сигнала 10 дБ (1 мВт), кроме измерений на частоте 50 ГГц, где установить уровень мощности 7 дБ (1 мВт).

• 7.5.5.7 Измерить относительный уровень негармонических составляющих в спектре выходного сигнала синтезатора с помощью анализатора спектра при установке следующих значений частоты выходного сигнала: 10, 4000,1; 9000,1; 18000,1; 36000,1; 50000 МГц. Измерения проводить на отстройках от несущей менее 1 МГц при мощности выходного сигнала 10 дБ (1 мВт) на всех частотах кроме 50 ГГц, на которой установить мощность выходного сигнала 7 дБ (1 мВт).

• 7.5.5.8 Выключить мощность выходного сигнала синтезатора.

• 7.5.5.9 Результаты проверки считать положительными, если относительные уровни гармоник не более минус 30 дБн¹, субгармоник и комбинационных составляющих не более минус 40 дБн, негармонических составляющих не более минус 40 дБн.

• 7.5.6 Определение КСВН выхода «СВЧ»

• 7.5.6.1 Подготовить к работе синтезатор и векторный анализатор цепей в режиме измерения КСВН в диапазоне частот от 10 до 50000 МГц согласно руководствам по эксплуатации на них. На анализаторе установить настройки по умолчанию.

• 7.5.6.2 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 0 дБ (1 мВт).

• 7.5.6.3 Измерить КСВН выхода «СВЧ» с помощью векторного анализатора цепей при установке следующих значений ослабления аттенюатора: 10, 20, 30, 40, 50, 60, 70 дБ.

• 7.5.6.4 Результаты проверки считать положительными, если измеренные значение КСВН не превышают 2,0 во всем частотном диапазоне.

• 7.5.7 Определение относительной спектральной плотности мощности фазовых шумов выходного сигнала

• 7.5.7.1 Подготовить к работе синтезатор и анализатор фазовых шумов согласно руководствам по эксплуатации на них.

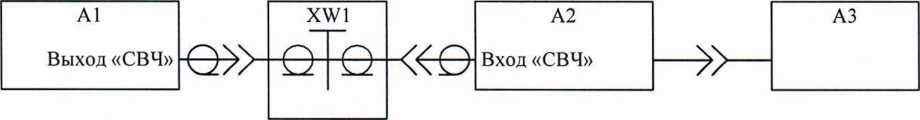

• 7.5.7.2 Подключить оборудование согласно схеме, приведенной на рисунке 5.

  Al

  Выход «СВЧ»

  е»

  ХЧ о	VI о

  хч о	V2 о
  L2

  А2

  Вход «СВЧ»

А1 - синтезатор; А2 - анализатор фазовых шумов; 1 - кабель КСА50А-05-05-1000 (тип соединителей 2,4 мм, вилка - 2,4 мм, вилка); XW1 - переход коаксиальный ПК2-50-05Р-05Р (тип соединителей 2,4 мм, розетка - 2,4 мм, розетка), XW2 - переход коаксиальный ПК2-50-05Р-05 (тип соединителей 2,4 мм, розетка - 2,4 мм, вилка)

Рисунок 5

• 7.5.7.3 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 7 дБ (1 мВт), включить мощность входного сигнала.

• 7.5.7.4 Измерить относительную спектральную плотность мощности фазовых шумов выходного сигнала синтезатора на отстройках 0,1; 1, 10, 100, 1000, 10000 кГц с помощью анализатора фазовых шумов. Измерения проводить при установке следующих значений частоты выходного сигнала: 10, 62,5, 125, 250, 500, 1000, 2000, 4000, 9000, 18000, 27000, 36000, 40000, 50000 МГц.

• 7.5.7.5 Выключить мощность выходного сигнала синтезатора.

• 7.5.7.6 Результаты проверки считать положительными, если относительная спектральная плотность мощности фазовых шумов выходного сигнала синтезатора не превышает значений, приведенных в таблице 2.

Таблица 2

• 7.5.8 Определение уровня ослабления мощности выходного сигнала в паузе между импульсами при импульсной модуляции

• 7.5.8.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.8.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.8.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.8.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность ОдБ (1 мВт), включить мощность выходного сигнала, включить режим импульсной модуляции от внешнего источника.

• 7.5.8.5 Измерить уровень мощности выходного сигнала в импульсе, для чего:

- включить в синтезаторе инверсию внешнего модулирующего сигнала;

• - измерить мощность выходного сигнала с помощью анализатора спектра.

• 7.5.8.6 Измерить уровень мощности выходного сигнала в паузе, для чего:

• - выключить в синтезаторе инверсию внешнего модулирующего сигнала;

• - измерить мощность выходного сигнала с помощью анализатора спектра.

• 7.5.8.7 Рассчитать ослабление уровня мощности выходного сигнала в паузе между импульсами ДР, дБ, по формуле

ДР = Р в кл - Рв ыкл,                                (5)

где Рвкл - уровень мощности выходного сигнала в импульсе, дБ (1 мВт);

Рвыкл - уровень мощности выходного сигнала в паузе, дБ (1 мВт).

• 7.5.8.8 Повторить 7.5.8.5 - 7.5.8.7 при установке следующих значений частоты выходного сигнала синтезатора: 1000, 4000, 18000, 36000, 50000 МГц.

• 7.5.8.9 Выключить мощность выходного сигнала синтезатора.

• 7.5.8.10 Результаты проверки считать положительными, если измеренное значение уровня ослабления выходной мощности в паузе между импульсами не менее 60 дБ.

7.5.9 Определение длительности фронта и среза огибающей радиоимпульса, диапазона и погрешности установки длительности радиоимпульса при импульсной модуляции

• 7.5.9.1 Подготовить к работе синтезатор и осциллограф согласно руководствам по эксплуатации на них.

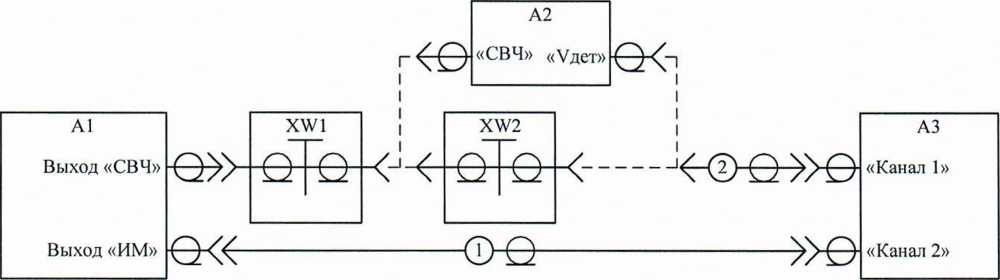

• 7.5.9.2 Подключить оборудование согласно схеме, приведенной на рисунке 6.



А1 - синтезатор; А2 - детектор; АЗ - осциллограф; 1 - кабель коаксиальный (тип соединителей BNC, вилка - BNC, вилка); 2 - кабель коаксиальный (тип соединителей BNC, вилка -SMA, вилка); XW1 - переход коаксиальный ПК2-50-05Р-05Р (тип соединителей 2,4 мм, розетка - 2,4 мм, розетка); XW2 - переход коаксиальный ПК2-26-13Р-05 (тип соединителей

• 2,4 мм, вилка - 3,5 мм, розетка).

Рисунок 6

• 7.5.9.3 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить импульсную модуляцию от внутреннего источника, сигнал импульсной модуляции периодический, длительность импульса 40 мкс, период повторения импульсов 80 мкс.

• 7.5.9.4 Измерить с помощью осциллографа длительность радиоимпульсов, длительность фронта и среза огибающей радиоимпульсов выходного сигнала. Для синхронизации измерений осциллографа по времени использовать модулирующие импульсы на выходе «ИМ». Измерения проводить на следующих частотах выходного сигнала: 10, 1000, 50000 МГц, при установке следующих параметров импульсов:

• - длительность 40 мкс, период 80 мкс при включенной АРМ;

• - длительность 2 с, период 4 с при включенной АРМ;

• - длительность 100 нс, период 200 нс при выключенной АРМ на частоте

50000 МГц.

Для импульсов длительностью 2 с и периодом 4 с измерение длительности фронта и среза огибающей радиоимпульса не проводить. При измерении на частоте 1000 и 50000 МГц осциллограф подключить к выходу «СВЧ» синтезатора через детектор.

• 7.5.9.5 Рассчитать   относительную погрешность установки длительности радиоимпульса dT, %, по формуле

dT = 100-(Тизм - Туст)/ Туст,                                   (6)

где   Тизм - измеренная длительность радиоимпульса, с;

Туст - установленная длительность радиоимпульса, с.

• 7.5.9.6 Результаты проверки считать положительными, если относительная погрешность установки длительности импульса в пределах ±10 %, а длительность фронта и среза огибающей радиоимпульса не превышает следующих значений:

• - 100 нс на частоте 10 МГц;

• - 20 нс на частоте 1000 и 50000 МГц.

• 7.5.10 Определение диапазона и абсолютной погрешности установки коэффициента амплитудной модуляции

• 7.5.10.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.10.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.10.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.10.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить линейную амплитудную модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 100 Гц, установить коэффициент амплитудной модуляции 99 %.

• 7.5.10.5 Измерить коэффициент амплитудной модуляции помощью анализатора спектра, используя режим демодуляции сигналов с амплитудной модуляцией, для следующих значений коэффициента амплитудной модуляции: 5, 20, 40, 60, 80, 99 %. Измерения выполнить для следующих значений частоты выходного сигнала синтезатора: 10, 1000, 50000 МГц.

• 7.5.10.6 Рассчитать погрешность установки коэффициента амплитудной модуляции ЛКам, %, по формуле

ЛКам ⁼ К-АМ ИЗМ - К-АМ УСТ,                       (7)

где   Камизм - измеренное значение коэффициента амплитудной модуляции, %;

Кам уст - установленное значение коэффициента амплитудной модуляции, %.

• 7.5.10.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.10.8 Результаты проверки считать положительными, если погрешность установки коэффициента амплитудной модуляции в пределах ±10 %.

• 7.5.11 Определение неравномерности коэффициента амплитудной модуляции в диапазоне модулирующих частот

• 7.5.11.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.11.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.11.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.11.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 4000 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить линейную амплитудную модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 100 Гц, установить коэффициент амплитудной модуляции 99 %.

• 7.5.11.5 Измерить коэффициент амплитудной модуляции помощью анализатора спектра, используя режим демодуляции сигналов с амплитудной модуляцией, при установке следующих значений частоты модулирующего сигнала: 10, 100, 1000, 10000, 40000 Гц.

• 7.5.11.6 Рассчитать неравномерность коэффициента амплитудной модуляции выходного сигнала синтезатора Кам f, дБ, по формуле

Камf ~^0'lg(KAMмах^Камmin) ,                                (8)

где Кам мах - максимальное значение коэффициента амплитудной модуляции в диапазоне частот модулирующего сигнала, %;

Кам min ~ минимальное значение коэффициента амплитудной модуляции в диапазоне частот модулирующего сигнала, %.

• 7.5.11.7 Результаты проверки считать положительными, если неравномерность коэффициента амплитудной модуляции в диапазоне модулирующих частот не более 3 дБ.

• 7.5.12 Определение диапазона и относительной погрешности установки девиации частоты

• 7.5.12.1 Подготовить к работе синтезатор (измерительный приемник) и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.12.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.12.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.12.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить частотную модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 1 кГц, установить девиацию частоты 400 кГц.

• 7.5.12.5 Измерить девиацию частоты выходного сигнала синтезатора с помощью анализатора спектра, используя режим демодуляции сигналов с частотной модуляцией, при установке следующих значений девиации частоты:

• - 10, 50, 400 кГц на частоте выходного сигнала 10 МГц;

• - 10, 50, 400 кГц на частоте выходного сигнала 1 ГГц;

• - 10, 50, 400 кГц на частоте выходного сигнала 50 ГГц.

• 7.5.12.6 Рассчитать относительную погрешность установки девиации частоты, dD, %, по формуле

dD =100-(Визм~ В уст)/D уст,                               (9)

где Оизм - измеренное значение девиации частоты, Гц;

Dyer - установленное значение девиации частоты, Гц.

• 7.5.12.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.12.8 Результаты поверки считать положительными, если относительная погрешность установки девиации частоты в пределах ±10 %.

• 7.5.13 Определение неравномерности девиации частоты в диапазоне модулирующих частот

• 7.5.13.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.13.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.13.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.13.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 62,5 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить частотную модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 1 кГц, установить девиацию частоты 150 кГц.

• 7.5.13.5 Измерить девиацию частоты с помощью анализатора спектра, используя режим демодуляции сигналов с частотной модуляцией, при установке следующих значений частоты модулирующего сигнала: 10, 100, 1000, 10000, 100000 Гц.

• 7.5.13.6 Рассчитать неравномерность девиации частоты D/?, дБ, по формуле

Dp = 20-lg(DwAx/Dmin) ,                                (10)

где Dmax - максимальное значение девиации частоты выходного сигнала, измеренное в диапазоне частот модулирующего сигнала, Гц;

Dmin ~ минимальное значение девиации частоты выходного сигнала, измеренное в диапазоне частот модулирующего сигнала, Гц.

• 7.5.13.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.13.8 Результаты проверки считать положительными, если неравномерность девиации частоты в диапазоне модулирующих частот не более 3 дБ.

• 7.5.14 Определение диапазона и относительной погрешности установки девиации фазы

• 7.5.14.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.14.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.14.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.14.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 10 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить фазовую модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 1 кГц, установить девиацию фазы 25 рад.

• 7.5.14.5 Измерить девиацию фазы выходного сигнала с помощью анализатора спектра, используя режим демодуляции сигналов с фазовой модуляцией, при установке следующих значений девиации фазы:

• - 0,1, 10, 25 рад на частоте выходного сигнала 10 МГц;

• - 0,1, 25, 50 рад на частоте выходного сигнала 1 ГГц;

• - 0,1, 25, 50 рад на частоте выходного сигнала 50 ГГц.

• 7.5.14.6 Рассчитать относительную погрешность установки девиации фазы, <7Ф, %, по формуле

с1Ф =100-(Физм - ФустУФуст,                               (11)

где Физм ~ измеренное значение девиации фазы, рад;

Фуст~ установленное значение девиации фазы, рад.

• 7.5.14.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.14.8 Результаты поверки считать положительными, если относительная погрешность установки девиации фазы в пределах ±10 %.

• 7.5.15 Определение неравномерности девиации фазы в диапазоне модулирующих частот

• 7.5.15.1 Подготовить к работе синтезатор и анализатор спектра согласно руководствам по эксплуатации на них.

• 7.5.15.2 Подключить оборудование согласно схеме, приведенной на рисунке 3.

• 7.5.15.3 Включить на анализаторе спектра синхронизацию частоты от внешнего опорного генератора.

• 7.5.15.4 Установить на синтезаторе параметры по умолчанию, частоту выходного сигнала 62,5 МГц, мощность 0 дБ (1 мВт), включить мощность выходного сигнала, включить фазовую модуляцию от внутреннего источника синусоидального модулирующего сигнала частотой 1 кГц, установить девиацию фазы 3,125 рад.

• 7.5.15.5 Измерить девиацию фазы с помощью анализатора спектра, используя режим демодуляции сигналов с фазовой модуляцией, при установке следующих значений частоты модулирующего сигнала: 50, 100, 1000, 10000 Гц.

• 7.5.15.6 Рассчитать неравномерность девиации фазы Фр, дБ, по формуле

Фр = 20-lg(Фмах/Фmin) ,                               (12)

где Фмлх - максимальное значение девиации фазы выходного сигнала, измеренное в диапазоне частот модулирующего сигнала, рад;

Фм1\ - минимальное значение девиации фазы выходного сигнала, измеренное в диапазоне частот модулирующего сигнала, рад.

• 7.5.15.7 Выключить мощность выходного сигнала синтезатора.

• 7.5.15.8 Результаты проверки считать положительными, если неравномерность девиации фазы в диапазоне модулирующих частот не более 3 дБ.

При положительных результатах поверки выдается свидетельство о поверке согласно действующим правовым нормативным документам. Знак поверки наносится на лицевую панель синтезатора частот Г7М-50 и (или) на свидетельство о поверке.

В свидетельство о поверке дополнительно заносят сведения об объеме проведенной поверки (при необходимости).

При отрицательных результатах поверки оформляют извещение о непригодности с указанием причин.

Начальник лаборатории № 441

А. И. Иванов

ФБУ «Ростест-Москва»

Начальник сектора № 1 лаборатории № 441

ФБУ «Ростест-Москва»

лист 16

листов 16

Синтезаторы частот Г7М-50

Методика поверки РТ-МП-6622-441-2019

¹

Здесь и далее дБн - децибелы относительно уровня мощности колебания несущей частоты Синтезаторы частот Г7М-50                                                                 лист 10

Методика поверки РТ-МП-6622-441 -2019                                                       листов 16
