Методика поверки «ГСОЕИ. Калибраторы промышленных процессов универсальные АКИП-7301 фирмы Shen Zhen Victor Hi-tech Co., Ltd, Китай» (Код не указан!)
Государственная система обеспечения единства измерений
УТВЕРЖДАЮ
Зам. руководителя ГЦИ СИ ФГУ «Менделеевский ЦСМ» по Сергиево-Посадскому филиалу ГЦИ СИ ______________ Е.А. Павлюк « » 2007 г.
Калибраторы промышленных процессов универсальные АКИП-7301 фирмы Shen Zhen Victor Hi-tech Co., Ltd, Китай Методика поверки
Госреестр №__________________
Методика поверки», распространяется на калибраторы промышленных процессов универсальные АКИП-7301 (далее калибраторы) фирмы Shen Zhen Victor Hi-tech Co., Ltd, Китай, предназначенные для измерения напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты, температуры с помощью термопар и термопреобразователей сопротивления, а также формирование в режиме калибратора: постоянного напряжения и тока, сопротивления постоянному току, частоты и количества импульсов, имитация статических характеристик термопар и термопреобразователей сопротивления, коммутации внешних цепей с заданной частотой.
Документ устанавливает методику первичной и периодической поверки в соответствии с требованиями МИ 1202-86 «ГСИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», МИ 1199-86 «ГСИ. Калибраторы и преобразователи измерительные цифрового кода в постоянное электрическое напряжение и ток. Методика поверки», ГОСТ 8.366-79 «Омметры цифровые. Методы и средства поверки», МИ 1695-87 «ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки», МИ 1835-88 «ГСИ Частотомеры электронно-счетные. Методика поверки», ГОСТ 8.206-76 «ГСИ. Генераторы импульсов измерительные. Методы и средства поверки», с использованием ГОСТ 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования» и ГОСТ 6651-94 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний».
Примечание - Возможно проводить поверку только для тех типов и температурных диапазонов градуировок термопар и термопреобразователей сопротивления, которые имеются на предприятии, использующем калибраторы промышленных процессов универсальные АКИП-7301. Это должно отражаться в свидетельстве о поверке.
Межповерочный интервал 1 год.
10.1 Операции поверкиПри проведении поверки проводят операции, указанные в таблице 6.
Таблица 6 - Операции поверки
|
№ п/п |
Операция поверки |
Номер пункта методики поверки |
Проведение операции при поверке | |
|
пер-вич-ной |
пери-оди-ческой | |||
|
Внешний осмотр |
10.6.1 |
Да |
Да | |
|
Опробование |
10.6.2 |
Да |
Да | |
|
Определение метрологических характеристик |
10.6.3 | |||
|
Определение основных погрешностей измерений |
10.6.3.1 | |||
|
Определение основной погрешности измерений постоянного напряжения |
10.6.3.1.1 |
Да |
Да | |
|
Определение основной погрешности измерений постоянного тока |
10.6.3.1.2 |
Да |
Да | |
|
Определение основной погрешности измерений электрического сопротивления |
10.6.3.1.3 |
Да |
Да | |
|
Определение основной погрешности измерений частоты |
10.6.3.1.4 |
Да |
Да | |
|
Определение основной погрешности измерений температуры с помощью термопар |
10.6.3.1.5 |
Да |
Да | |
|
Определение основной погрешности измерений температуры с помощью термометров сопротивления |
10.6.3.1.6 |
Да |
Да | |
|
Определение основных погрешностей формирований сигналов |
10.6.3.2 | |||
|
Определение основной погрешности формирования постоянного напряжения |
10.6.3.2.1 |
Да |
Да | |
|
Определение основной погрешности формирования постоянного тока |
10.6.3.2.2 |
Да |
Да | |
|
Определение основной погрешности формирования электрического сопротивления |
10.6.3.2.3 |
Да |
Да | |
|
Определение основной погрешности формирования статических характеристик термопар |
10.6.3.2.4 |
Да |
Да | |
|
Определение основной погрешности формирования статических характеристик термометров сопротивления |
10.6.3.2.5 |
Да |
Да | |
|
Определение основной погрешности формирования частоты |
10.6.3.2.6 |
Да |
Да | |
|
Определение основной погрешности формирования числа импульсов |
10.6.3.2.7 |
Да |
Да |
При поверке калибраторов должны использоваться эталонные и вспомогательные средства измерений, удовлетворяющие указанным ниже требованиям и имеющим действующие свидетельства о поверке.
Допускаемая погрешность эталонов, используемых для воспроизведения (измерения) сигналов, подаваемых (измеряемых) на входы (на выходе) поверяемых калибраторов, для каждой поверяемой точки не должна превышать 0,2 предела допускаемой погрешности, нормируемой в Руководстве по эксплуатации калибраторов промышленных процессов универсальных АКИП-7301.
При поверке рекомендуется использовать средства поверки, указанные в таблице 7.
Таблица 7 - Средства поверки
|
№ п/п методики поверки |
Наименование средств поверки |
Метрологические и основные технические характеристики средств поверки |
|
10.6.2 |
Калибратор универсальный 9100 фирмы Fluke |
U=: (0 - 50) В погрешность ±0,006 %; I=: (0 - 50) мА погрешность ±(0,014-0,016) %; R: (0 - 5) кОм погрешность ±(0,015-0,025) %; ТП: (-250 - +1767)°С погрешность ±(0,17-0,59)°С; Pt, Cu: (-200 - +850)°С погрешность ±(0,08-0,45)°С |
|
10.6.3.1.1 - 10.6.3.1.3 |
Калибратор универсальный 9100 фирмы Fluke. Мультиметр цифровой прецизионный модели 8508А. Мера электрического сопротивления Р3026-1 |
U=: (0 - 50) В погрешность ±0,006 %; I=: (0 - 50) мА погрешность ±(0,014-0,016) %. I=: от 1 мкА до 200 мА погрешность ±(0,0012-0,0014) %. (001 - 5000) Ом класс точности 0,002/1,5 10-6 |
|
10.6.3.1.4 |
Генератор сигналов низкочастотный Г3-110 |
От 0,01 Гц до 2 МГц, погрешность ±3x10-7 f |
|
10.6.3.1.5 |
Калибратор универсальный 9100 фирмы Fluke |
U=: (0 - 100) мВ погрешность ±0,006 %; ТП: (-250 - +1767)°С погрешность ±(0,17-0,59)°С. |
|
10.6.3.1.6 |
Мера электрического сопротивления Р3026-1 |
(001 - 5000) Ом класс точности 0,002/1,5 10-6 |
|
10.6.3.2.1 - |
Мультиметр цифровой |
U=: от 0,1 мкВ до 20 В погрешность ±(0,00035-0,0005) %; |
|
10.6.3.2.3 |
прецизионный модели 8508А |
I=: от 1 мкА до 20 мА погрешность ± (0,0012-0,0014) %; R: от 10 мОм до 20 кОм погрешность ±(0,0008-0,0017) % |
|
10.6.3.2.4, 10.6.3.2.5 |
Мультиметр цифровой прецизионный модели 8508А Термометр сопротивления эталонный ЭТС-100 |
U=: от 0,1 мкВ до 20 В погрешность ±(0,00035-0,0005) %; R: от 10 мОм до 20 кОм погрешность ±(0,0008-0,0017) % (0-232)°С, 3 разряд |
|
10.6.3.2.6 |
Частотомер Ч3-83 |
от 0,01 Гц до 5 МГц, погрешность ±2x10-7 f |
|
10.6.3.2.7 |
Частотомер Ч3-83 |
Число импульсов (0-4x109) при частоте следования до 200 МГц |
Примечание:
Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.
10.3 Требования безопасностиПри проведении поверки необходимо соблюдать требования ГОСТ 12.3.019-80.
Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемый калибратор.
10.4 Условия поверкиПри проведении поверки должны быть соблюдены следующие условия:
- температура воздуха (20±2) °С;
-
- относительная влажность воздуха (30... 80) %;
-
- атмосферное давление (84.. .106) кПа.
Прибор и средства поверки должны быть выдержаны в помещении, где проводят поверку не менее 3 часов.
При работе и измерениях, связанных с контролем малых уровней напряжения, необходимо соблюдать меры, обеспечивающие минимизацию термоконтактных э.д.с.:
- не подвергать приборы воздействию прямых потоков воздуха;
- избегать касания зажимов, соединений и выводов кабелей нагретыми предметами и руками, а если это имело место, необходимо двух-трехминутная пауза перед измерениями.
-
10.6 Проведение поверки
-
10.6.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемого калибратора следующим требованиям:
- комплектность в соответствии с руководством по эксплуатации;
- отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу калибратора или затрудняющих поверку;
- отсутствие повреждений измерительных проводов и их наконечников.
-
10.6.2 Опробование
Опробование проводят следующим образом. Включить калибратор. На индикаторе кратковременно должны высветится все надписи, затем калибратор должен перейти в рабочий режим.
Калибратор должен быть выдержан во включенном состоянии не менее 10 минут. Опробование проводят в режимах измерения постоянного напряжения и тока, электрического сопротивления с помощью калибратора универсального 9100 фирмы Fluke и формирования
-
10.6.3 Определение метрологических характеристик
Мультиметр-калибратор перед поверкой должен быть выдержан во включенном состоянии не менее 10 минут.
-
10.6.3.1 Определение основных погрешностей измерений.
-
10.6.3.1.1 Определение основной погрешности измерений постоянного напряжения.
Определение основной абсолютной погрешности измерений постоянного напряжения производится с помощью калибратора универсального 9100 фирмы Fluke, подключенного в соответствии со схемой рис. 17. Измерения проводят для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 12 приложения А.
9100

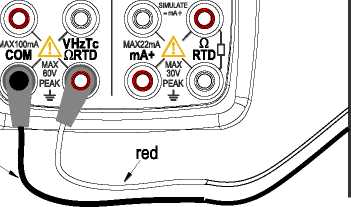

Рис. 17. Схема подключения для поверки по напряжению.
Основная абсолютная погрешность измерений постоянного напряжения вычисляется по формуле:
AU=UycT-Uu3M
где UycT - заданное значение выходного напряжения эталонного калибратора; иизм - напряжение, измеренное поверяемым калибратором.
AU не должна превышать:
для диапазона измерений 50 В ±(0,0002xUx+5xk); ;
для диапазона измерений 500 мВ ±(0,0002xUx+2xk);
для диапазона измерений 50 мВ и 5 В ±(0,0002xUx+10xk)
где к - значение единицы младшего разряда калибратора.
-
10.6.3.1.2 Определение основной погрешности измерений постоянного тока.
Определение основной абсолютной погрешности измерений постоянного тока производится с помощью калибратора универсального 9100 и мультиметра цифрового 8508А, подключенных в соответствии со схемой рис. 18. Измерения проводят в соответствии с таблицей 13 приложения А.
8508A
- SOURCE ~л COM VHzTcmA-
Г- MEASURE
3W LOOP
9100

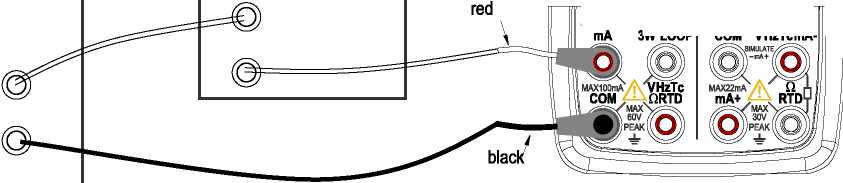

Рис. 18. Схема подключения для поверки по току.
Основная абсолютная погрешность измерений постоянного тока вычисляется по формуле: А1=1уст-1изм
где 1уст -значение выходного постоянного тока эталонного калибратора, измеренное мультиметром;
1изм - ток, измеренный поверяемым калибратором.
AI не должна превышать ±(0,0002х1х+5хк),
где к - значение единицы младшего разряда калибратора.
-
10.6.3.1.3 Определение основной погрешности измерений электрического сопротивления.
Определение основной абсолютной погрешности измерений электрического сопротивления производится с помощью меры электрического сопротивления Р3026-1, подключенной в соответствии со схемой рис. 19. При поверке обязательно должна использоваться 3-х проводная схема подключения. Измерения проводят для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 14 приложения А.

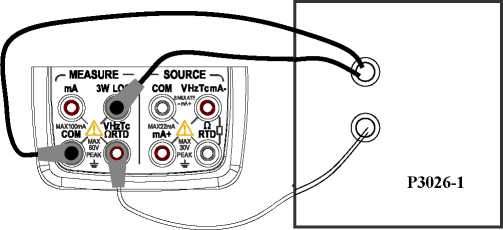

Рис. 19. Схема подключения для поверки по сопротивлению.
Основная абсолютная погрешность измерений электрического сопротивления вычисляется по формуле:
AR=Rуст-Rизм
где RyCT - заданное значение сопротивления эталонной меры сопротивления;
Ru3M - сопротивление, измеренное поверяемым калибратором.
AR не должна превышать:
для диапазона измерений 500 Ом ±(0,0002xRх+10xк),
для диапазона измерений 5 кОм ±(0,0002xRx+5x к)
где к - значение единицы младшего разряда калибратора.
-
10.6.3.1.4 Определение основной погрешности измерений температуры с помощью термопар.

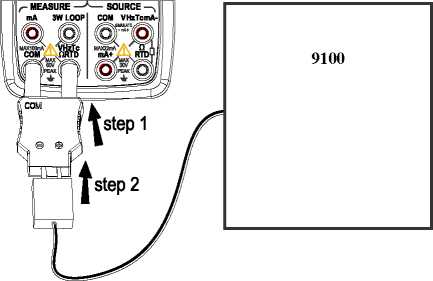

Определение основной абсолютной погрешности измерений температуры с помощью термопар производится с помощью калибратора универсального 9100, работающего в режиме постоянного напряжения и подключенного в соответствии со схемой рис. 20. Измерения проводят для всех диапазонов измерений для соответствующих термопар с отключенной компенсацией температуры холодного спая в соответствии с таблицами 15 - 23 приложения А.
Примечание - Возможно проводить поверку только для тех типов и температурных диапазонов градуировок термопар, которые имеются на предприятии, использующим калибратор АКИП-7301. Это должно отражаться в свидетельстве о поверке.
Основная абсолютная погрешность измерений температуры с помощью термопар вычисляется по формуле:
А^п=уст4изм
где tyCT - заданное значение температуры (эдс) эталонного калибратора;
1:изм - температура, измеренная поверяемым калибратором.
Atm для всех диапазонов измерений для соответствующих термопар не должна превышать значений, вычисляемых по формулам, приведенным в таблице 8.
Таблица 8
|
Тип термопары |
Диапазон измерений, °С |
Значение единицы младшего разряда (к), °С |
Предел допускаемой основной абсолютной погрешности, °С (без учета погрешности термопары) |
|
R |
от 0 до плюс 1760 |
1 |
±2 |
|
S |
от 0 до плюс 1760 | ||
|
K |
от минус 00 до плюс 1370 |
0,1 |
±1,2 до 0°С ±0,8 свыше 0°С |
|
E |
от минус 50 до плюс 1000 |
±0,9 до 0°С ±1,5 свыше 0°С |
|
J |
от минус 60 до плюс 1200 |
±1,0 до 0°С ±1,7 свыше 0°С | |
|
T |
от минус 100 до плюс 400 |
±1,0 до 0°С ±0,7 свыше 0°С | |
|
N |
от минус 200 до плюс 1300 |
±1,5 до 0°С ±0,9 свыше 0°С | |
|
B |
от плюс 600 до плюс 1820 |
1 |
±3 от 600 до 800 °С ±2 свыше 800 °С |
Примечание. Статические характеристики всех термопар соответствуют ГОСТ 8.585-2001. Для расчета значений статических характеристик используются аппроксимирующие полиномы приложения А ГОСТ 8.585-2001.
Определение погрешности компенсации температуры холодного спая термопары.
Определение основной погрешности компенсации температуры холодного спая термопары производится с помощью термометра.
Термометром измеряется температура воздуха (te) в области нижней части поверяемого калибратора. Затем для одной поверяемой температурной точки любой из термопар выполняется сначала измерение температуры с отключенной компенсацией температуры холодного спая (1:откл), а затем с включенной компенсацией температуры холодного спая 0вкл). Значение температуры компенсации холодного спая определяется по формуле
1:комп = tвкл - tоткл
Основная абсолютная погрешность компенсации температуры холодного спая термопары вычисляется по формуле:
Дtкомп = tв - tкомп
Дtкомп не должна превышать значения ±0,5°С.
-
10.6.3.1.5 Определение основной погрешности измерений температуры с помощью термопреобразователей сопротивления.
Определение основной абсолютной погрешности измерений температуры с помощью термопреобразователей сопротивления производится с помощью меры электрического сопротивления Р3026-1, подключенной в соответствии со схемой рис. 19. При поверке обязательно должна использоваться 3-х проводная схема подключения. Измерения проводят для соответствующих термопреобразователей сопротивления в соответствии с таблицами 24 - 29 приложения А.
Примечание - Возможно проводить поверку только для тех типов и температурных диапазонов градуировок термопреобразователей сопротивления, которые имеются на предприятии, использующим калибратор АКИП-7301. Это должно отражаться в свидетельстве о поверке.
Основная абсолютная погрешность измерений температуры с помощью
термопреобразователей сопротивления вычисляется по формуле:
А^=уст4изм
где tyCT - заданное значение температуры (сопротивления) эталонной меры
сопрортивления;
1:изм - температура, измеренная поверяемым калибратором.
AtTR для всех диапазонов измерений для соответствующих термопреобразователей сопротивления не должна превышать значений, вычисляемых по формулам, приведенным в таблице 9.
Таблица 9
|
Тип термопреобразователя сопротивления |
Диапазон измерений, °С |
Значение единицы младшего разряда (к), °С |
Предел допускаемой основной абсолютной погрешности, °С (без учета погрешности термопреобразователя) |
|
Pt100 |
от минус 200 до плюс 800 |
±0,5 до 0°С ±0,7 от 0 до 400°С ±0,8 свыше 400°С | |
|
Pt200 |
от минус 200 до плюс 630 |
±0,8 до 100°С ±0,9 от 100 до 300° ±1,0 свыше 300°С | |
|
Pt500 |
от минус 200 до плюс 630 |
0,1 |
±0,4 до 100°С ±0,5 от 100 до 300°С ±0,7 свыше 300°С |
|
PtlOOO |
от минус 200 до плюс 630 |
±0,3 до 100°С ±0,5 от 100 до 300° ±0,7 свыше 300°С | |
|
Cu10 |
от минус 100 до плюс 260 |
±1,8 | |
|
Cu50 |
от минус 50 до плюс 150 |
±0,7 |
Примечание. Статические характеристики всех термопреобразователей сопротивления кроме Cu10 соответствуют ГОСТ 6651-94. Термопреобразователь сопротивления Cu10 имеет номинальное значение сопротивления 10 Ом при температуре 25°С (R0=9,035 Ом), W100=1,4274 и интерполяционное уравнение Wt=0,00427xt.
-
10.6.3.1.6 Определение основной погрешности измерений частоты.
Определение основной абсолютной погрешности измерений частоты производится с помощью генератора Г3-110, подключенного в соответствии со схемой рис. 21. Измерения проводят при выходном напряжении генератора ~3 В для всех диапазонов измерений в соответствии с таблицей 30 приложения А.

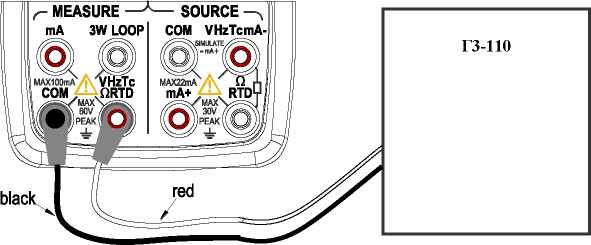

Рис. 21. Схема подключения генератора для поверки по частоте.
Основная абсолютная погрешность измерений частоты вычисляется по формуле: AF=FycT-Fu3M
где FycT - заданное значение выходной частоты генератора;
Fu3M - частота, измеренная поверяемым калибратором.
AF для всех диапазонов измерений не должна превышать ±2хк где к - значение единицы младшего разряда калибратора.
-
10.6.3.2 Определение основной погрешности формирования сигналов.
10.6.3.2.1 Определение основной погрешности формирования постоянного напряжения.
Определение основной абсолютной погрешности формирования постоянного напряжения производится с помощью мультиметра цифрового 8508А, подключенного в соответствии со схемой рис. 22. Измерения проводят для обоих диапазонов формирования в соответствии с таблицей 31 приложения Б.
формуле:

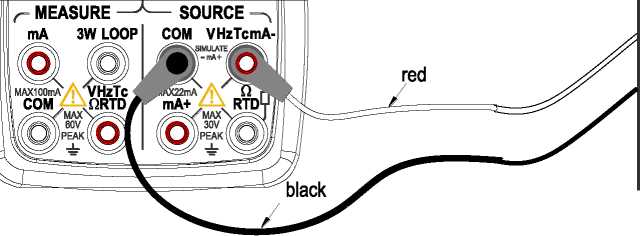

Рис. 22. Схема подключения для поверки формирования постоянного напряжения.
Основная абсолютная погрешность формирования постоянного напряжения вычисляется по
8508А
AU=UycT-Uu3M
где UycT - заданное значение выходного напряжения поверяемого калибратора; иизм - напряжение, измеренное эталонным мультиметром.
AU для всех диапазонов не должна превышать ±(0,0002xUk+10xn),
где n - значение единицы младшего разряда калибратора.
-
10.6.3.2.2 Определение основной погрешности формирования постоянного тока.
Определение основной абсолютной погрешности формирования постоянного тока производится с помощью мультиметра цифрового 8508А, подключенного в соответствии со схемой рис. 23. Измерения проводят для всех диапазонов формирования в соответствии с таблицей 32 приложения Б.

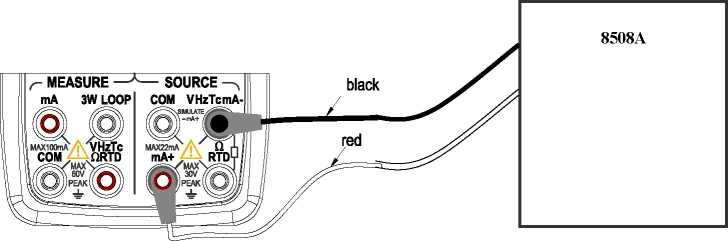

Рис. 23. Схема подключения для поверки формирования постоянного тока.
Основная абсолютная погрешность формирования постоянного тока вычисляется по формуле: Д1=1уст-1изм
где 1уст - заданное значение выходного тока поверяемого калибратора;
1изм - ток, измеренный эталонным мультиметром.
Д1 не должна превышать ±(0,0002х1к+3хп),
где n - значение единицы младшего разряда калибратора.
10.6.3.2.3 Определение основной погрешности формирования сопротивления.
Определение основной абсолютной погрешности формирования сопротивления производится с помощью мультиметра цифрового 8508А, подключенного в соответствии со схемой рис. 24. При проведении измерений сопротивления с целью исключения ошибки должны быть согласованы
(выбраны одинаковые значения) величины рабочего тока поверяемого калибратора и тока измерителя сопротивления. Рабочий ток поверяемого калибратора имеет следующие значения:
- 1 мА для диапазона 400 Ом;
- 0,1 мА для диапазона 4 кОм;
- 0,01 мА для диапазона 4 кОм.
Измерения проводят в соответствии с таблицей 33 приложения Б.

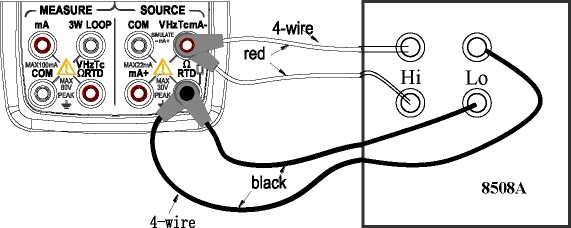

Рис. 24. Схема подключения для поверки формирования электрического сопротивления. Основная абсолютная погрешность формирования сопротивления вычисляется по формуле: AR=RycT-Ru3M
где RycT - заданное значение сопротивления поверяемого калибратора;
Ru3M - сопротивление, измеренное эталонным мультиметром.
AR не должна превышать:
для предела 400 Ом
±(0,0002xRk+5xn),
для предела 4 кОм для предела 40 кОм
±(0,0005 xRk+5 xn), ±(0,001 xRk+ 10 xn),
где n - значение единицы младшего разряда поверяемого калибратора.
10.6.3.2.4 Определение основной погрешности формирования статических характеристик термопар.
Определение основной абсолютной погрешности формирования статических характеристик термопар производится с помощью мультиметра цифрового 8508А, подключенного в соответствии со схемой рис. 25 Измерения проводят для выбранных термопар в соответствии с таблицами 34 -41 приложения Б.
Примечание - Возможно проводить поверку только для тех типов и температурных диапазонов градуировок термопар, которые имеются на предприятии, использующим калибратор АКИП-7301. Это должно отражаться в свидетельстве о поверке.

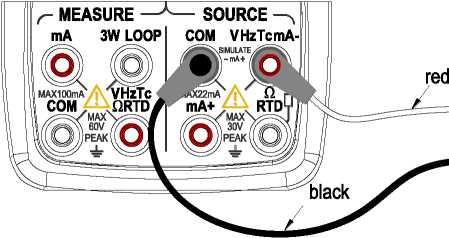

Рис. 25. Схема подключения для поверки формирования статических характеристик термопар.
Основная абсолютная погрешность формирования постоянного напряжения
Основная абсолютная погрешность формирования статических характеристик термопар вычисляется по формуле:
А^п=уст4изм
8508А
Рис. 20. Схема подключения калибратора универсального 9100 для поверки по температуре с термопарами.
превышать значений, вычисляемых по формулам, приведенным в таблице 10. Таблица 10
|
Тип термопары |
Диапазон измерений, °С |
Значение единицы младшего разряда (n), °С |
Предел допускаемой основной абсолютной погрешности, °С (без учета погрешности термопары) |
|
R |
от минус 40 до плюс 1760 |
1 |
±2 до 100°С |
|
S |
от минус 20 до плюс 1760 |
±1 свыше 100°С | |
|
K |
от минус 200 до плюс 1370 |
±0,6 до минус 100°С ±0,5 от минус 100 до 400°С ±0,7 от 400 до 1200°С ±0,9 свыше 1200°С | |
|
E |
от минус 200 до плюс 1000 |
0,1 |
±0,6 до минус 100°С ±0,5 от минус 100 до 600°С ±0,4 свыше 600°С |
|
J |
от минус 200 до плюс 1200 |
±0,6 до минус 100°С ±0,5 от минус 100 до 800°С ±0,7 свыше 800°С |
|
T |
от минус 200 до плюс 400 |
±0,6 | |
|
N |
от минус 200 до плюс 1300 |
±1,0 до минус 100°С ±0,7 от минус 100 до 900°С ±0,8 свыше 900°С | |
|
B |
от плюс 400 до плюс 1800 |
1 |
±2 до 800°С ±1 свыше 800°С |
10.6.3.2.5 Определение основной погрешности формирования статических характеристик термопреобразователей сопротивления.
Определение основной абсолютной погрешности формирования статических характеристик термопреобразователей сопротивления производится с помощью мультиметра цифрового 8508А, подключенного в соответствии со схемой рис. 24. При проведении измерений сопротивления с целью исключения ошибки должны быть согласованы (выбраны одинаковые значения) величины рабочего тока поверяемого калибратора и тока измерителя сопротивления. Рабочий ток поверяемого калибратора имеет следующие значения:
- (0,5-3) мА для Pt100, Cu10 и Cu50;
- (0,05-0,3) мА для Pt200, Pt500 и Pt1000.
Измерения проводят для выбранных термопреобразователей сопротивления в соответствии с таблицами 42 - 47 приложения Б.
Примечание - Возможно проводить поверку только для тех типов и температурных диапазонов градуировок термопреобразователей сопротивления, которые имеются на предприятии, использующим калибратор АКИП-7301. Это должно отражаться в свидетельстве о поверке.
Основная абсолютная погрешность измерений температуры с помощью термопреобразователей сопротивления вычисляется по формуле:
А^=уст4изм
где tyCT - заданное значение температуры поверяемого калибратора;
tu3M - температура (сопротивление), измеренная эталонным мультиметром.
AtrR для всех диапазонов формирования статических характеристик для соответствующих термопреобразователей сопротивления не должна превышать значений, вычисляемых по формулам, приведенным в таблице 11.
Таблица 11
|
Тип термопреобразователя сопротивления |
Диапазон измерений, °С |
Значение единицы младшего разряда (n), °С |
Предел допускаемой основной абсолютной погрешности, °С (без учета погрешности термопреобразователя) |
|
Pt100 W100=1,385 |
от минус 200 до плюс 800 |
0,1 |
±0,3 до 0°С ±0,5 от 0 до 400°С ±0,8 свыше 400°С |
|
Pt200 W100=1,385 |
от минус 200 до плюс 630 |
±0,2 до 100°С ±0,3 от 100 до 300°С ±0,4 свыше 300°С | |
|
Pt500 W100=1,385 | |||
|
Pt1000 W100=1,385 | |||
|
Cu10 W100=1,4274 |
от минус 100 до плюс 260 |
±2,0 | |
|
Cu50 W100=1,4260 |
от минус 50 до плюс 150 |
±0,6 до 100 °С ±1,0 свыше 100°С |
Примечание. Статические характеристики всех термопреобразователей сопротивления кроме
Cu10 соответствуют ГОСТ 6651-94. Термопреобразователь сопротивления Cu10 имеет
номинальное значение сопротивления 10 Ом при температуре 25°С (R0=9,035 Ом), W100=1,4274 и интерполяционное уравнение Wt=0,00427xt.
-
10.6.3.2.6 Определение основной погрешности формирования частоты.
Определение основной абсолютной погрешности формирования частоты производится с помощью частотомера Ч3-83, подключенного в соответствии со схемой рис. 26. Измерения проводят для всех диапазонов формирования в соответствии с таблицей 48 приложения Б.

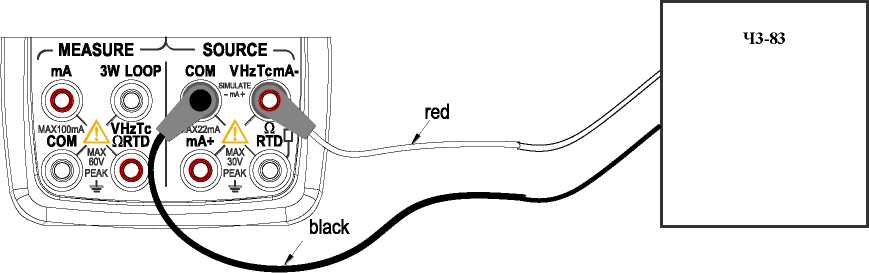

Рис. 26. Схема подключения частотомера для поверки формирования частоты и числа импульсов.
Основная абсолютная погрешность формирования частоты вычисляется по формуле: AF=FycT-Fu3M
где FycT - заданное значение выходной частоты поверяемого калибратора;
Fu3M - частота, измеренная частотомером.
AF для всех диапазонов измерений не должна превышать ±2xn,
где n - значение единицы младшего разряда калибратора.
-
10.6.3.2.7 Определение основной погрешности формирования числа импульсов.
Определение основной абсолютной погрешности формирования числа импульсов производится с помощью частотомера Ч3-83, подключенного в соответствии со схемой рис. 26. Измерения проводят для всех диапазонов формирования в соответствии с таблицей 49 приложения Б.
Основная абсолютная погрешность формирования числа импульсов вычисляется по формуле: AN=Nycr-Nu3M
где NycT - заданное число выходных импульсов поверяемого калибратора;
Nu3M - число импульсов, измеренное частотомером.
AN не должна превышать:
±1 до 100 импульсов;
±10 от 101 до 1000 импульсов;
±100 свыше 1000 импульсов.
10.7 Оформление результатов поверки-
10.7.1 Положительные результаты поверки калибратора промышленных процессов универсального АКИП-7301 оформляют свидетельством о поверке в соответствии с ПР 50.2.006.
-
10.7.2 При несоответствии результатов поверки калибратора промышленных процессов универсального АКИП-7301 требованиям любого из пунктов настоящей методики калибратор АКИП-7301 к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006. В извещении указывают причину непригодности.
Приложение А
Таблица 12. Определение основной погрешности измерения напряжения постоянного тока
|
Предел измерения, В |
Поверяемая точка Uo, В |
Показания поверяемого калибратора Ux, В |
Предел допускаемых показаний поверяемого калибратора, В | |
|
нижний |
верхний | |||
|
50 мВ |
5,000 мВ |
4,989 мВ |
5,011 мВ | |
|
10,000 мВ |
9,988 мВ |
10,012 мВ | ||
|
25,000 мВ |
24,985 мВ |
25,015 мВ | ||
|
50,000 мВ |
49,980 мВ |
50,020 мВ | ||
|
500 мВ |
50,00 мВ |
39,97 мВ |
50,03 мВ | |
|
100,00 мВ |
99,96 мВ |
100,04 мВ | ||
|
250,00 мВ |
249,93 мВ |
250,07 мВ | ||
|
500,00 мВ |
499,88 мВ |
500,12 мВ | ||
|
5 |
0,5000 |
0,4989 |
0,5011 | |
|
1,0000 |
0,9988 |
1,0012 | ||
|
2,5000 |
2,4985 |
2,5015 | ||
|
5,0000 |
4,9980 |
5,0020 | ||
|
50 |
5,000 |
4,949 |
5,051 | |
|
10,000 |
9,948 |
10,052 | ||
|
25,000 |
24,945 |
25,055 | ||
|
50,000 |
49,940 |
50,060 | ||
Таблица 13. Определение основной погрешности измерения постоянного тока
|
Предел измерения, мА |
Поверяемая точка Io, мА |
Показания поверяемого калибратора Ix, мА |
Предел допускаемых показаний поверяемого калибратора, мА | |
|
нижний |
верхний | |||
|
50 |
4,000 |
3,994 |
4,006 | |
|
10,000 |
9,993 |
10,007 | ||
|
25,000 |
24,090 |
25,010 | ||
|
50,000 |
49,985 |
50,015 | ||
Таблица 14. Определение основной погрешности измерения сопротивления
|
Предел измерения, кОм |
Поверяемая точка R0, кОм |
Показания поверяемого калибратора Rx, кОм |
Предел допускаемых показаний поверяемого калибратора, кОм | |
|
нижний |
верхний | |||
|
500 Ом |
50,00 Ом |
99,89 |
50,11 | |
|
100,00 Ом |
99,88 |
100,12 | ||
|
250,00 Ом |
249,85 |
250,15 | ||
|
490,00 Ом |
499,80 |
500,20 | ||
|
5 |
0,5000 |
0,4994 |
0,5006 | |
|
1,0000 |
0,994 |
1,0007 | ||
|
2,5000 |
2,4990 |
2,0010 | ||
|
5,0000 |
4,9985 |
5,0015 | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
0 - 500 |
5 (0,0268) |
3 (0,0160) |
7 (0,0377) | |
|
30 (0,1706) |
28 (0,1585) |
32 (0,1828) | ||
|
100 (0,6474) |
98 (0,6325) |
102 (0,6624) | ||
|
300 (2,4006) |
298 (2,3811) |
302 (2,4200) | ||
|
490 (4,3626) |
488 (4,3410) |
492 (4,3843) | ||
|
501 - 1760 |
510 (4,5804) |
508 (4,5585) |
512 (4,6022) | |
|
650 (6,1572) |
648 (6,1340) |
652 (6,1804) | ||
|
800 (7,9498) |
798 (7,9252) |
802 (7,9745) | ||
|
1200 (13,2315) |
1198 (13,2035) |
1202 (13,2594) | ||
|
1750 (20,8770) |
1748 (20,8517) |
1752 (20,9023) | ||
Таблица 16. Определение основной погрешности измерения температуры с помощью термопары типа S
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
0 - 500 |
5 (0,0273) |
3 (0,0163) |
7 (0,0384) | |
|
30 (0,1728) |
28 (0,1607) |
32 (0,1851) | ||
|
100 (0,6459) |
98 (0,6313) |
102(0,6606) | ||
|
300 (2,3230) |
298 (2,3048) |
302 (2,3413) | ||
|
490 (4,1344) |
488 (4,1147) |
492 (4,1542) | ||
|
501 - 1760 |
510 (4,3325) |
508 (4,3126) |
512 (4,3523) | |
|
650 (5,7530) |
648 (5,7322) |
652 (5,7737) | ||
|
800 (7,3450) |
798 (7,3232) |
802 (7,3667) | ||
|
1200 (11,9648) |
1198 (11,9401) |
1202(11,9895) | ||
|
1750 (18,5033) |
1748 (18,4818) |
1752(18,5246) |
Таблица 17. Определение основной погрешности измерения температуры с помощью термопары типа K
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-100 - 0 |
-95,0 (-3,3996) |
-96,2 (-3,4369) |
-93,8(-3,3622) | |
|
-20,0 (-0,7775) |
-21,2 (-0,8234) |
-18,8 (-0,7316) | ||
|
0,0 (0,0000) |
-1,2 (-0,0473) |
1,2 (0,0474) | ||
|
+1 - +1370 |
5,0 (0,1979) |
4,2 (0,1661) |
5,8 (0,2296) | |
|
100,0 (4,0962) |
99,2 (4,0631) |
100,8 (4,1293) | ||
|
450,0 (18,5158) |
449,2 (18,4818) |
450,8 (18,5498) | ||
|
600,0 (24,9055) |
599,2 (24,8715) |
600,8 (24,9395) | ||
|
900,0 (37,3259) |
899,2 (37,2939) |
900,8 (37,3579) | ||
|
1350,0 (54,1377) |
1349,2 (54,1104) |
1350,8 (54,1651) | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-50 - 0 |
-45,0 (-2,5227) |
-45,9 (-2,5705) |
-44,1 (-2,4747) | |
|
-10,0 (-0,5815) |
-10,9 (-0,6333) |
-9,1 (-0,5297) | ||
|
0,0 (0,0000) |
-0,9 (-0,0528) |
0,9 (0,0528) | ||
|
+1 - +1000 |
10,0 (0,5912) |
8,5 (0,5019) |
11,5 (0,6806) | |
|
100,0 (6,3189) |
98,5 (6,2177) |
101,5 (6,4203) | ||
|
250,0 (17,1806) |
248,5 (17,0662) |
251,5 (17,2950) | ||
|
500,0 (37,0054) |
498,5 (36,8840) |
501,5 (37,1268) | ||
|
750,0 (57,0801) |
748,5 (57,1986) |
751,5 (57,1986) | ||
|
950,0 (72,6027) |
948,5 (72,4889) |
951,5 (72,7163) | ||
Таблица 19. Определение основной погрешности измерения температуры с помощью термопары типа J
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-60 - 0 |
-55,0 (-2,6632) |
-56,0 (-2,7093) |
-54,0 (-2,6170) | |
|
-20,0 (-0,9947) |
-21,0 (-1,0437) |
-19,0 (-0,9456) | ||
|
0,0 (0,0000) |
-1,0 (-0,0504) |
1,0 (0,0504) | ||
|
+1 - +1200 |
10,0 (0,5068) |
8,3 (0,4202) |
11,7 (0,5935) | |
|
100,0 (5,2689) |
98,3 (5,1765) |
101,7 (5,3614) | ||
|
300,0 (16,3272) |
298,3 (16,2331) |
301,7 (16,4213) | ||
|
600,0 (33,1024) |
598,3 (33,0030) |
601,7 (33,2019) | ||
|
950,0 (54,9558) |
948,3 (54,8525) |
951,7 (55,0589) | ||
|
1150,0 (66,6790) |
1148,3 (66,5810) |
1151,7 (66,7770) |
Таблица 20. Определение основной погрешности измерения температуры с помощью термопары типа Т
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-100 - 0 |
-95,0 (-3,2352) |
-96,0 (-3,2641) |
-94,0 (-3,2061) | |
|
-10,0 (-0,3831) |
-11,0 (-0,4209) |
-9,0 (-0,3452) | ||
|
0,0 (0,0000) |
-1 (-0,0387) |
1 (0,0388) | ||
|
+1 - +400 |
10,0 (0,3910) |
9,3 (0,3634) |
10,7 (0,4186) | |
|
50,0 (2,0357) |
49,3 (2,0058) |
50,7 (2,0657) | ||
|
100,0 (4,2785) |
99,3 (4,2458) |
100,7 (4,3113) | ||
|
200,0 (9,2881) |
199,3 (9,2509) |
200,7 (9,3253) | ||
|
390,0 (20,2550) |
389,3 (20,2119) |
390,7 (20,2981) | ||
Таблица 22. Определение основной погрешности измерения температуры с помощью термопары типа N
|
Диапазон измерения, °С |
Поверяемая точка to °С (u0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-200 - 0 |
-196,0 (-3,9496) |
-197,5 (-3,9651) |
-194,5 (-3,9338) | |
|
-100,0 (-2,4068) |
-101,5 (-2,4381) |
-98,5 (-2,3753) | ||
|
-10,0 (-0,2604) |
-11,5 (-0,2992) |
-8,5 (-0,2215) | ||
|
0,0 (0,0000) |
-1,5 (-0,0392) |
1,5 (0,0393) | ||
|
+1 - +1300 |
10,0 (0,2609) |
9,1 (0,2373) |
10,9 (0,2846) | |
|
100,0 (2,7741) |
99,1 (2,7475) |
100,9 (2,8008) | ||
|
600,0 (20,6131) |
599,1 (20,5780) |
600,9 (20,6482) | ||
|
900,0 (32,3713) |
899,1 (32,3361) |
900,9 (32,4064) | ||
|
1290,0 (47,1518) |
1289,1(47,1193) |
1290,9 (47,1844) |
Таблица 23. Определение основной погрешности измерения температуры с помощью термопары типа B
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
600 - 800 |
610 (1,8519) |
607 (1,8338) |
613 (1,8701) | |
|
700 (2,4306) |
697 (2,4102) |
713 (2,4511) | ||
|
790 (3,0776) |
787 (3,0550) |
793 (3,1003) | ||
|
801 - 1000 |
810 (3,2304) |
808 (3,2150) |
812 (3,2459) | |
|
990 (4,7434) |
988 (4,7254) |
1002 (4,7616) | ||
|
1001 - 1820 |
1010 (4,9259) |
1008 (4,9075) |
1022 (4,9443) | |
|
1400 (8,9562) |
1398 (8,9337) |
1412 (8,9788) | ||
|
1800 (13,5913) |
1798 (13,5683) |
1812 (13,6143) | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - 0 |
-196,0 (20,247) |
-196,5 (20,031) |
-195,5 (20,462) | |
|
-150,0 (39,723) |
-150,5 (39,515) |
-149,5 (39,931) | ||
|
-95,0 (62,280) |
-95,5 (62,078) |
-94,5 (62,482) | ||
|
-10,0 (96,086) |
-10,5 (96,086) |
-9,5 (96,282) | ||
|
0,0 (100,000) |
-0,5 (99,805) |
0,5 (100,195) | ||
|
1 - 400 |
10,0 (103,903) |
9,3 (103,630) |
10,7 (104,175) | |
|
100,0 (138,506) |
99,3 (138,240) |
100,7 (138,771) | ||
|
200,0 (175,856) |
199,3 (175,599) |
200,7 (176,113) | ||
|
390,0 (243,640) |
389,3 (243,398) |
390,7 (243,882) | ||
|
400 - 800 |
410,0 (250,533) |
409,2 (250,258) |
410,8 (250,807) | |
|
600,0 (313,708) |
599,2 (313,451) |
600,8 (313,965) | ||
|
790,0 (372,714) |
789,2 (372,474) |
790,8 (372,954) | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (40,493) |
-196,8 (39,803) |
-195,2 (41,182) | |
|
-150,0 (79,446) |
-150,8 (78,780) |
-149,2 (80,113) | ||
|
-10,0 (192,172) |
-10,8 (191,544) |
-9,2 (192,799) | ||
|
0,0 (200,000) |
-0,8 (199,375) |
0,8 (200,625) | ||
|
95,0 (273,215) |
94,2 (272,607) |
95,8 (273,823) | ||
|
101 - 300 |
110,0 (284,585) |
109,1 (283,904) |
110,9 (285,266) | |
|
200,0 (351,712) |
199,1 (351,050) |
200,9 (352,374) | ||
|
290,0 (416,968) |
289,1 (416,325) |
290,9 (417,611) | ||
|
301 - 630 |
310,0 (431,215) |
309,0 (430,505) |
311,0 (431,925) | |
|
450,0 (528,358) |
449,0 (521,680) |
451,0 (529,036) | ||
|
620,0 (640,231) |
619,0 (639,592) |
621,0 (640,869) | ||
Таблица 26. Определение основной погрешности измерения температуры с помощью термометра сопротивления типа Pt500 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (101,233) |
-196,4 (100,371) |
-195,6 (102,094) | |
|
-150,0 (198,616) |
-150,4 (197,783) |
-149,6 (199,449) | ||
|
-10,0 (480,429) |
-10,4 (479,645) |
-9,6 (481,213) | ||
|
0,0 (500,000) |
-0,4 (499,218) |
0,4 (500,782) | ||
|
95,0 (683,038) |
94,6 (682,279) |
95,4 (683,798) | ||
|
101 - 300 |
110,0 (711,463) |
109,5 (710,517) |
110,5 (712,408) | |
|
200,0 (879,280) |
199,5 (878,361) |
200,5 (880,199) | ||
|
290,0 (1042,420) |
289,5 (1041,526) |
290,5 (1043,313) | ||
|
301 - 630 |
310,0 (1078,038) |
309,3 (1076,795) |
310,7 (1078,280) | |
|
450,0 (1320,896) |
449,3 (1319,079) |
450,7 (1322,081) | ||
|
620,0 (1600,578) |
619,3 (1599,460) |
620,7 (1601,695) |
Таблица 27. Определение основной погрешности измерения температуры с помощью термометра сопротивления типа Pt1000 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (202,465) |
-196,3 (201,172) |
-195,7 (203,758) | |
|
-150,0 (397,232) |
-150,3 (395,982) |
-149,7 (398,482) | ||
|
-10,0 (960,859) |
-10,3 (969,683) |
-9,7 (962,035) | ||
|
0,0 (1000,000) |
-0,3 (998,827) |
0,3 (1001,172) | ||
|
95,0 (1366,077) |
94,7 (1364,937) |
95,3 (1367,216) | ||
|
101 - 300 |
110,0 (1422,925) |
109,5 (1421,034) |
110,5 (1424,816) | |
|
200,0 (1758,560) |
199,5 (1756,721) |
200,5 (1760,399) | ||
|
290,0 (2084,839) |
289,5 (2083,052) |
290,5 (2086,626) | ||
|
301 - 630 |
310,0 (2156,075) |
309,3 (2153,590) |
310,7 (2158,560) | |
|
450,0 (2641,791) |
449,3 (2639,419) |
450,7 (2644,163) | ||
|
620,0 (3201,155) |
619,3 (3198,920) |
620,7 (3203,389) | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (Ro, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-100 - +260 |
-95,0 (5,370) |
-96,8 (5,301) |
-93,2 (5,439) | |
|
-40,0 (7,492) |
-41,8 (7,422) |
-38,2 (7,561) | ||
|
-10,0 (8,649) |
-11,8 (8,580) |
-8,2 (8,719) | ||
|
0,0 (9,035) |
-1,8 (8,966) |
1,8 (9,104) | ||
|
25,0 (10,000) |
23,2 (9,930) |
26,8 (10,069) | ||
|
100,0 (12,983) |
98,2 (12,824) |
101,8 (12,962) | ||
|
180,0 (15,979) |
178,2 (15,910) |
181,8 (16,049) | ||
|
250,0 (18,680) |
248,2 (18,610) |
251,8 (18,749) | ||
Таблица 29. Определение основной погрешности измерения температуры с помощью термометра сопротивления типа Cu50 (W100=1,4280)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-50 - +150 |
-45,0 (40,303) |
-45,7 (40,157) |
-44,3 (40,460) | |
|
-20,0 (45,704) |
-20,7 (45,556) |
-19,3 (45,857) | ||
|
-10,0 (47,855) |
-10,7 (47,706) |
-9,3 (48,006) | ||
|
0,0 (50,000) |
-0,7 (49,851) |
0,7 (50,149) | ||
|
20,0 (54,260) |
19,3 (54,111) |
20,7 (54,409) | ||
|
50,0 (60,650) |
49,3 (60,501) |
50,7 (60,799) | ||
|
100,0 (71,300) |
99,3 (71,151) |
100,7 (71,449) | ||
|
145,0 (80,885) |
144,3 (80,736) |
145,7 (81,034) | ||
Таблица 30. Определение основной погрешности измерения частоты
|
Предел измерения, кГц |
Поверяемая точка Fo, кГц |
Показания поверяемого мультиметра-калибратора Fx, кГц |
Предел допускаемых показаний поверяемого мультиметра-калибратора, кГц | |
|
нижний |
верхний | |||
|
500 Гц |
50,00 Гц |
49,98 |
50,02 | |
|
100,00 Гц |
99,98 |
100,02 | ||
|
250,00 Гц |
249,98 |
250,02 | ||
|
500,00 Гц |
499,98 |
500,02 | ||
|
5 |
0,5000 |
0,4998 |
0,5002 | |
|
1,0000 |
0,9998 |
1,0002 | ||
|
2,5000 |
2,4998 |
2,5002 | ||
|
5,0000 |
4,9998 |
5,0002 | ||
|
50 |
5,000 |
4,998 |
5,002 | |
|
10,000 |
9,998 |
10,002 | ||
|
25,000 |
24,998 |
25,002 | ||
|
50,000 |
49,998 |
50,002 | ||
Приложение Б
Таблица 31. Определение основной погрешности формирования напряжения постоянного тока
|
Предел формирования, В |
Поверяемая точка Uo, В |
Показания эталонного мультиметра Ux, В |
Предел допускаемых показаний эталонного мультиметра, В | |
|
нижний |
верхний | |||
|
100 мВ |
10,000 мВ |
9,988 мВ |
10,012 мВ | |
|
25,000 мВ |
24,985 мВ |
25,015 мВ | ||
|
50,000 мВ |
49,980 мВ |
50,020 мВ | ||
|
75,000 мВ |
74,975 мВ |
75,025 мВ | ||
|
100,000 мВ |
99,970 мВ |
100,030 мВ | ||
|
1 |
0,10000 |
0,09988 |
0,10012 | |
|
0,25000 |
0,24985 |
0,25015 | ||
|
0,50000 |
0,49980 |
0,50020 | ||
|
0,75000 |
0,74985 |
0,75025 | ||
|
1,00000 |
0,99970 |
1,00030 | ||
|
10 |
1,0000 |
0,9988 |
1,0012 | |
|
2,5000 |
2,4985 |
2,5015 | ||
|
5,0000 |
4,9980 |
5,0020 | ||
|
7,5000 |
7,4985 |
7,5025 | ||
|
10,0000 |
9,9970 |
10,0030 | ||
Таблица 32. Определение основной погрешности формирования постоянного тока
|
Предел формирования, мА |
Поверяемая точка I0, мА |
Показания эталонного мультиметра Ix, мА |
Предел допускаемых показаний эталонного мультиметра, мА | |
|
нижний |
верхний | |||
|
20 |
1,000 |
0,997 |
1,003 | |
|
4,000 |
3,996 |
4,004 | ||
|
10,000 |
9,995 |
10,005 | ||
|
15,000 |
14,994 |
15,006 | ||
|
20,000 |
19,993 |
20,007 |
Таблица 33. Определение основной погрешности формирования сопротивления
|
Предел формирования, кОм |
Поверяемая точка R0, кОм |
Показания эталонного мультиметра Rx, кОм |
Предел допускаемых показаний эталонного мультиметра, кОм | |
|
нижний |
верхний | |||
|
400 Ом |
10,00 Ом |
9,995 |
10,005 | |
|
50,00 Ом |
49,994 |
50,006 | ||
|
100,00 Ом |
99,993 |
100,007 | ||
|
200,00 Ом |
199,991 |
200,009 | ||
|
400,00 Ом |
399,987 |
400,013 | ||
|
4 |
0,1000 |
0,0995 |
0,1005 | |
|
0,5000 |
0,4992 |
0,5008 | ||
|
1,0000 |
0,9990 |
1,0010 | ||
|
2,0000 |
1,9985 |
2,0015 | ||
|
4,0000 |
3,9975 |
4,0025 | ||
|
40 |
1,000 |
0,989 |
1,011 | |
|
5,000 |
4,985 |
5,015 | ||
|
10,000 |
9,980 |
10,020 | ||
|
20,000 |
19,970 |
20,030 | ||
|
40,000 |
39,950 |
40,050 | ||
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-200 - -100 |
-196,0 (-5,8289) |
-196,6 (-5,8385) |
-195,4 (-5,8193) | |
|
-110,0 (-3,8523) |
-110,6 (-3,8699) |
-109,4 (-3,8348) | ||
|
-101 - +400 |
-95,0 (-3,3996) |
-95,5 (-3,4152) |
-94,5 (-3,3841) | |
|
-20,0 (-0,7775) |
-20,5 (-0,7966) |
-19,5 (-0,7584) | ||
|
0,0 (0,0000) |
-0,5 (-0,0197) |
0,5 (0,0197) | ||
|
10,0 (0,3969) |
9,5 (0,3769) |
10,5 (0,4168) | ||
|
100,0 (4,0962) |
99,5 (4,0755) |
100,5 (4,1169) | ||
|
390,0 (15,9750) |
389,5 (15,9539) |
390,5 (15,9961) | ||
|
401 - 1200 |
410,0 (16,8198) |
409,3 (16,7902) |
410,7 (16,8494) | |
|
900,0 (37,3259) |
899,3 (37,2979) |
900,7 (37,3539) | ||
|
1190,0 (48,4726) |
1189,3 (48,4469) |
1190,7 (48,4972) | ||
|
1201 - 1370 |
1210,0 (49,2024) |
1209,1(49,1697) |
1210,9 (49,2351) | |
|
1350,0 (54,1377) |
1349,1 (54,1069) |
1350,9 (54,1685) | ||
Таблица 35. Определение основной погрешности формирования статической характеристики термопары типа E
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-200 --100 |
-196,0 (-8,7221) |
-196,6 (-8,7377) |
-195,4 (-8,7063) | |
|
-110,0 (-5,6807) |
-110,6 (-5,7068) |
-109,4 (-5,6545) | ||
|
-100 - +600 |
-95,0 (-5,0093) |
95,5 (-5,0323) |
-94,5 (-4,9863) | |
|
-20,0 (-1,1516) |
-20,5 (-1,1798) |
-19,5 (-1,1234) | ||
|
0,0 (0,0000) |
-0,5 (-0,0293) |
0,5 (0,0293) | ||
|
10,0 (0,5912) |
9,5 (0,5614) |
10,5 (0,6210) | ||
|
100,0 (6,3189) |
99,5 (6,2852) |
100,5 (6,3527) | ||
|
300,0 (21,0362) |
299,5 (20,9973) |
300,5 (21,0752) | ||
|
590,0 (44,2864) |
589,5 (44,2640) |
590,5 (44,3268) | ||
|
601 - 1000 |
610,0 (45,8996) |
609,6 (45,8673) |
610,4 (45,9318) | |
|
750,0 (57,0801) |
749,6 (57,0484) |
750,4 (57,1117) | ||
|
990,0 (75,6211) |
989,6 (75,5910) |
990,4 (75,6512) |
Таблица 36. Определение основной погрешности формирования статической характеристики термопары типа J
|
Диапазон измерения, °С |
Поверяемая точка to °С (Uc, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-200 --100 |
-196,0 (-7,8010) |
-196,6 (-7,8147) |
-195,4 (-7,7872) | |
|
-110,0 (-5,0366) |
-110,6 (-5,0604) |
-109,4 (-5,0128) | ||
|
-100 - +800 |
-95,0 (-4,4255) |
-95,5 (-4,4463) |
-94,5 (-4,4046) | |
|
-20,0 (-0,9947) |
-20,5 (-1,0192) |
-19,5 (-0,9702) | ||
|
0,0 (0,0000) |
-0,5 (-0,0252) |
0,5 (0,0252) | ||
|
10,0 (0,5068) |
9,5 (0,4813) |
10,5 (0,5323) | ||
|
100,0 (5,2689) |
99,5 (5,2417) |
100,5 (5,2961) | ||
|
300,0 (16,3272) |
299,5 (16,2995) |
300,5 (16,3549) | ||
|
790,0 (44,8431) |
789,5 (44,8109 |
790,5 (44,8752) | ||
|
801 - 1200 |
810,0 (46,1289) |
809,3 (46,0840) |
810,7 (46,1739) | |
|
950,0 (54,9558) |
949,3 (54,9133) |
950,7 (54,9983) | ||
|
1190,0 (68,9801) |
1189,3 (68,9400) |
1190,7 (69,0203) |
Таблица 37. Определение основной погрешности формирования статической характеристики термопары типа Т
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-250 - +400 |
-245,0 (-6,1457) |
-245,6 (-6,1502) |
-244,4 (-6,1411) | |
|
-95,0 (-3,2352) |
-95,6 (-3,2525) |
-94,4 (-3,2178) | ||
|
-10,0 (-0,3831) |
-10,6 (-0,4057) |
-9,4 (0,3603) | ||
|
0,0 (0,0000) |
-0,6 (-0,0232) |
0,6 (0,0233) | ||
|
10,0 (0,3910) |
9,4 (0,3673) |
10,6 (0,4147) | ||
|
50,0 (2,0357) |
49,4 (2,0100) |
50,6 (2,0614) | ||
|
100,0 (4,2785) |
99,4 (4,2505) |
100,6 (4,3066) | ||
|
200,0 (9,2881) |
199,4 (9,2562) |
200,6 (9,3200) | ||
|
390,0 (20,2550) |
389,4 (20,2181) |
390,6 (20,2919) | ||
Таблица 38. Определение основной погрешности формирования статической характеристики термопары типа B
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
600 - 800 |
610 (1,8519) |
588 (1,7210) |
612 (1,8640) | |
|
700 (2,4306) |
688 (2,3495) |
702 (2,4443) | ||
|
790 (3,0776) |
778 (2,9875) |
792 (3,0927) | ||
|
801 - 1820 |
810 (3,2304) |
799 (3,1460) |
811 (3,2382) | |
|
1000 (4,8343) |
979 (4,8252) |
1001 (4,8435) | ||
|
1400 (8,9562) |
1399 (8,9449) |
1411 (8,9675) | |
|
1800 (13,5913) |
1799 (13,5798) |
1801 (13,6028) |
Таблица 39. Определение основной погрешности формирования статической характеристики термопары типа N
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
-200 --100 |
-196,0 (-3,9496) |
-197,0 (-3,9600) |
-195,0 (-3,9391) | |
|
-110,0 (-2,6118) |
-111,0 (-2,6318) |
-109,0 (-2,5917) | ||
|
-100 - +900 |
-95,0 (-2,3012) |
-95,7 (-2,3161) |
-94,3 (-2,2862) | |
|
-10,0 (-0,2604) |
-9,7 (-0,2526) |
-10,3 (0,2682) | ||
|
0,0 (0,0000) |
-0,7 (-0,0183) |
0,7 (0,0183) | ||
|
10,0 (0,2609) |
9,3 (0,2425) |
10,7 (0,2793) | ||
|
100,0 (2,7741) |
99,3 (2,7534) |
100,7 (2,7949) | ||
|
500,0 (16,7479) |
499,3 (16,7211) |
500,7 (16,7747) | ||
|
890,0 (31,9807) |
889,3 (31,9533) |
890,7 (32,0080) | ||
|
901 - 1300 |
910,0 (32,7615) |
909,2 (32,7303) |
910,8 (32,7927) | |
|
1100,0 (40,0866) |
1099,2 (40,0562) |
1100,8 (40,1170) | ||
|
1290,0 (47,1518) |
1289,2 (47,1229) |
1290,8(47,1808) | ||
Таблица 40. Определение основной погрешности формирования статической характеристики термопары типа R
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
0 - 100 |
5 (0,0268) |
3 (0,0160) |
7 (0,0377) | |
|
30 (0,1706) |
28 (0,1586) |
32 (0,1828) | ||
|
95 (0,6102) |
93 (0,5955) |
97 (0,6250) | ||
|
101 - 1760 |
110 (0,7230) |
109 (0,7154) |
111 (0,7307) | |
|
450 (3,9331) |
449 (3,9225) |
451 (3,9437) | ||
|
800 (7,9498) |
799 (7,9375) |
801 (7,9622) | ||
|
1200 (13,2315) |
1199 (13,2175) |
1201 (13,2454) | ||
|
1750 (20,8770) |
1749 (20,8644) |
1751 (20,8897) |
Таблица 41. Определение основной погрешности формирования статической характеристики термопары типа S
|
Диапазон измерения, °С |
Поверяемая точка to °С (U0, мВ) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (мВ) | |
|
нижний |
верхний | |||
|
0 - 100 |
5 (0,0273) |
3 (0,0163) |
7 (0,0384) | |
|
30 (0,1728) |
28 (0,1607) |
32 (0,1851) | ||
|
95 (0,6094) |
93 (,5949) |
97 (0,6240) | ||
|
101 - 1760 |
110 (0,7200) |
109 (0,7125) |
111 (0,7275) | |
|
450 (3,7422) |
449 (3,7325) |
451 (3,7519) | ||
|
800 (7,3450) |
799 (7,3341) |
801 (7,3559) | ||
|
1200 (11,9648) |
1199 (11,9525) |
1201(11,9771) | ||
|
1750 (18,5033) |
1749 (18,4925) |
1751(18,5140) | ||
Таблица 42. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Pt100 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - 0 |
-196,0 (20,247) |
-196,3 (20,117) |
-195,7 (20,376) | |
|
-150,0 (39,723) |
-150,3 (39,598) |
-149,7 (39,848) | ||
|
-95,0 (62,280) |
-95,3 (62,159) |
-94,7 (62,401) | ||
|
-10,0 (96,086) |
-10,3 (95,968) |
-9,7 (96,203) | ||
|
0,0 (100,000) |
-0,5 (99,805) |
0,5 (100,195) | ||
|
1 - 400 |
10,0 (103,903) |
9,5 (103,708) |
10,5 (104,097) | |
|
100,0 (138,506) |
99,5 (138,316) |
100,5 (138,695) | ||
|
200,0 (175,856) |
199,5 (175,672) |
200,5 (176,040) | ||
|
390,0 (243,640) |
389,5 (243,467) |
390,5 (243,813) | ||
|
400 - 800 |
410,0 (250,533) |
409,2 (250,258) |
410,8 (250,807) | |
|
600,0 (313,708) |
599,2 (313,451) |
600,8 (313,965) | ||
|
790,0 (372,714) |
789,2 (372,474) |
790,8 (372,954) | ||
Таблица 43. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Pt200 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (40,493) |
-196,2 (40,321) |
-195,8 (40,665) | |
|
-150,0 (79,446) |
-150,2 (79,280) |
-149,8 (79,613) | ||
|
-10,0 (192,172) |
-10,2 (192,015) |
-9,8 (193,329) | ||
|
0,0 (200,000) |
-0,2 (199,844) |
0,2 (200,156) | ||
|
95,0 (273,215) |
94,8 (273,063) |
95,2 (273,367) | ||
|
101 - 300 |
110,0 (284,585) |
109,7 (284,358) |
110,3 (284,812) | |
|
200,0 (351,712) |
199,7 (351,491) |
200,3 (351,933) | ||
|
290,0 (416,968) |
289,7 (416,753) |
290,3 (417,182) | ||
|
301 - 630 |
310,0 (431,215) |
309,6 (430,931) |
310,4 (431,499) | |
|
450,0 (528,358) |
449,6 (528,087) |
450,4 (528,629) | ||
|
620,0 (640,231) |
619,6 (639,976) |
620,4 (640,486) |
Таблица 44. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Pt500 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (101,233) |
-196,2 (100,802) |
-195,8 (101,663) | |
|
-150,0 (198,616) |
-150,2 (198,199) |
-149,8 (199,033) | ||
|
-10,0 (480,429) |
-10,2 (480,037) |
-9,8 (480,821) | ||
|
0,0 (500,000) |
-0,2 (499,609) |
0,2 (200,391) | ||
|
95,0 (683,038) |
94,8 (682,658) |
95,2 (683,418) | ||
|
101 - 300 |
110,0 (711,463) |
109,7 (710,895) |
110,3 (712,030) | |
|
200,0 (879,280) |
199,7 (878,728) |
200,3 (879,832) | ||
|
290,0 (1042,420) |
289,7 (1041,884) |
290,3 (1042,956) | ||
|
301 - 630 |
310,0 (1078,038) |
309,6 (1077,328) |
310,4 (1078,748) | |
|
450,0 (1320,896) |
449,6 (1320,218) |
450,4 (1321,573) | ||
|
620,0 (1600,578) |
619,6 (1599,939) |
620,4 (1601,216) | ||
Таблица 45. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Pt1000 (W100=1,3850)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-200 - +100 |
-196,0 (202,465) |
-196,2 (201,603) |
-195,8 (203,327) | |
|
-150,0 (397,232) |
-150,2 (396,399) |
-149,8 (398,065) | ||
|
-10,0 (960,859) |
-10,2 (960,075) |
-9,8 (961,643) | ||
|
0,0 (1000,000) |
-0,2 (999,218) |
0,2 (1000,782) | ||
|
95,0 (1366,077) |
94,8 (1365,317) |
95,2 (1366,836) | ||
|
101 - 300 |
110,0 (1422,925) |
109,7 (1421,791) |
110,3 (1424,060) | |
|
200,0 (1758,560) |
199,7 (1757,457) |
200,3 (1759,663) | ||
|
290,0 (2084,839) |
289,7 (2083,767) |
290,3 (2085,911) | ||
|
301 - 630 |
310,0 (2156,075) |
309,6 (2154,655) |
310,4 2157,495) | |
|
450,0 (2641,791) |
449,6 (2640,436) |
450,4 (2643,147) | ||
|
620,0 (3201,155) |
619,6 (3199,878) |
620,4 (3202,432) | ||
Таблица 46. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Cu10 (W100=1,4274)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tx, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-100 - +260 |
-95,0 (5,370) |
-97,0 (5,293) |
-93,0 (5,447) | |
|
-40,0 (7,492) |
-42,0 (7,415) |
-38,0 (7,569) | ||
|
-10,0 (8,649) |
-12,0 (8,572) |
-8,0 (8,726) | ||
|
0,0 (9,035) |
-2,0 (8,958) |
2,0 (9,112) | ||
|
25,0 (10,000) |
23,0 (9,922) |
27,0 (10,077) | ||
|
100,0 (12,893) |
98,0 (12,816) |
102,0 (12,970) | ||
|
180,0 (15,979) |
178,0 (15,902) |
182,0 (16,056) | ||
|
250,0 (18,680) |
248,0 (18,603) |
252 (18,757) |
Таблица 47. Определение основной погрешности формирования статической характеристики термометра сопротивления типа Cu50 (W100=1,4260)
|
Диапазон измерения, °С |
Поверяемая точка to °С (R0, Ом) |
Показания поверяемого калибратора tX, °С |
Предел допускаемых показаний поверяемого калибратора, °С (Ом) | |
|
нижний |
верхний | |||
|
-50 - +150 |
-45,0 (40,303) |
-45,6 (39,978) |
-44,4 (40,433) | |
|
-20,0 (45,704) |
-20,6 (45,575) |
-19,4 (45,833) | ||
|
-10,0 (47,855) |
-10,6 (47,726) |
-9,4 (47,983) | ||
|
0,0 (50,000) |
-0,6 (49,872) |
0,6 (50,128) | ||
|
20,0 (54,260) |
19,4 (54,132) |
20,6 (54,388) | ||
|
50,0 (60,650) |
49,4 (60,522) |
50,6 (60,778) | ||
|
95,0 (70,235) |
94,4 (70,107) |
99,6 (70,363) | ||
|
110,0 (73,430) |
109,0 (73,217) |
111,0 (73,643) | ||
|
145,0 (80,885) |
144,0 (80,672) |
146,0 (81,098) | ||
Таблица 48. Определение основной погрешности формирования частоты
|
Предел формирования, кГц |
Поверяемая точка F0, кГц |
Показания эталонного частотомера Fx, кГц |
Предел допускаемых показаний эталонного частотомера, кГц | |
|
нижний |
верхний | |||
|
100 Гц |
1,00 Гц |
0,98 |
1,02 | |
|
10,00 Гц |
9,98 |
10,02 | ||
|
25,00 Гц |
24,98 |
25,02 | ||
|
50,00 Гц |
49,98 |
50,02 | ||
|
100,00 Гц |
99,98 |
100,02 | ||
|
1 |
0,100 |
0,098 |
0,102 | |
|
0,250 |
0,248 |
0,252 | ||
|
0,500 |
0498 |
0,503 | ||
|
1,000 |
0,998 |
1,002 | ||
|
10 |
1,0 |
0,8 |
1,2 | |
|
2,5 |
2,3 |
2,7 | ||
|
5,0 |
4,8 |
5,2 | ||
|
10,0 |
9,8 |
10,2 | ||
|
100 |
10 |
8 |
12 | |
|
25 |
23 |
27 | ||
|
50 |
48 |
52 | ||
|
100 |
98 |
102 |
Таблица 49. Определение основной погрешности формирования числа импульсов
|
Диапазон частоты следования импульсов, |
Поверяемая точка N0, имп. |
Показания эталонного частотомера NX, имп. |
Предел допускаемых показаний эталонного частотомера, имп. | |
|
нижний |
верхний | |||
|
100 Гц |
2 |
1 |
3 | |
|
10 |
9 |
11 | ||
|
100 |
99 |
101 | ||
|
1000 |
990 |
1010 | ||
|
1 кГц |
10 |
9 |
11 | |
|
1000 |
990 |
1010 | ||
|
10000 |
9900 |
1100 | ||
|
10 кГц |
10 |
9 |
11 | |
|
1000 |
990 |
1010 | ||
|
10000 |
9900 |
1100 | |
|
100000 |
99900 |
10100 |
50
