Методика поверки «Тахометра ВК-307» (МП 06/ 008-11)

Государственная система обеспечения единства измерений

УТВЕРЖДАЮ

Заместитель руководителя ГЦИ СИ ФБУ «1ДСА1 Московской области» Директор Сергиево-11осадского филиала ФЬУ «I |СМ, Московской области»

■Т'   ' -ТЖ ■'

. X / Е.А. Павлюк '«                 2011г.

Тахометры ВК-307

мп 06/008-11

Настоящая методика поверки разработана в соответствии с ГОСТ 8.285-78 «Тахометры. Методы и средства поверки», распространяется на тахометры ВК-307 (да,тее тахометры) и устанавливает методику их первичной и периодической поверки.

Рекомендуемый интервал между поверками -- один год.

При проведении поверки проводят операции, указанные в таблице 1, и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1. Операции поверки.

Примечания:

При несоответствии характеристик поверяемого тахометра установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 5.4.

Таблица 2. Средства поверки.

Примечания:

• 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых удовлетворяют требованиям ГОСТ 8.285-78.

• 2. Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

К поверке тахометров допускают лиц, аздестованных на право поверки средств измерений механических величин.

Поверку тахометров проводят лица, изучившие настоящий документ, руководства по эксплуатации тахометров и используемых средств измерений.

При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемые тахометры.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

  (15-25) °C;

  (30-80) % ; (96-104) кПа;

  (220±4,4) В.

• - температура окружающей среды

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети (50±1) Гц

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.3 Перед проведением поверки необходимо выдержать тахометры в нормальных условиях не менее 2 часов.

• 4.4 Соединить устройства из комплекта тахометров согласно схеме соединений, приведённой в паспорте.

• 5.1  Проверка внешнего вида, маркировки и комплектности.

При внешнем осмотре проверяется соответствие устройств из комплекта тахометров следующим требованиям:

все надписи должны быть четкими и ясными;

должны отсутствовать механические повреждения, влияющие на работоспособность устройств;

соединительные кабели и разъемы для их подключения должны быть без повреждений.

Комплектность тахометров должна соответствовать паспорту.

• 5.2  Проверка работоспособности.

Проверка работоспособности тахометра производится в режиме “контроль”. Для запуска проверки нажать на кнопку г‘контроль”| на передней панели вторичного блока. При этом на передней панели должны включиться четыре светодиода уставок "Зоны 1" и "Зоны 2", а показания индикатора начнут увеличиваться. Показания встроенного индикатора должны увеличиваться на 20 мин'* в диапазоне (0-9999) мин'’ с интервалом времени 1 с. По достижении значения 9999 мин’’ процесс контроля прекращается и тахометр переходит в режим измерений.

• 5.3  Определение основной абсолютной погрешности измерений частоты вращения.

Определение основной абсолютной погрешности измерений частоты вращения производится методом непосредственного сличения с помощью поверочной тахометрической установки УТ-05-60 в соответствии с разделом 4.3 ГОСТ 8.285-78.

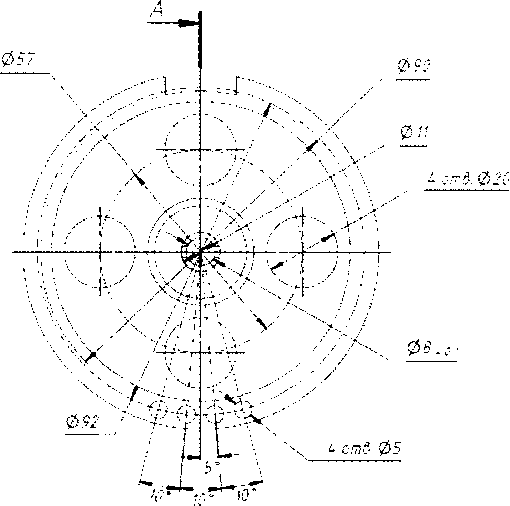

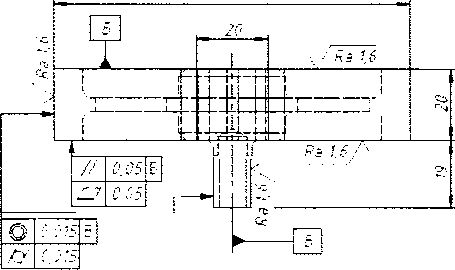

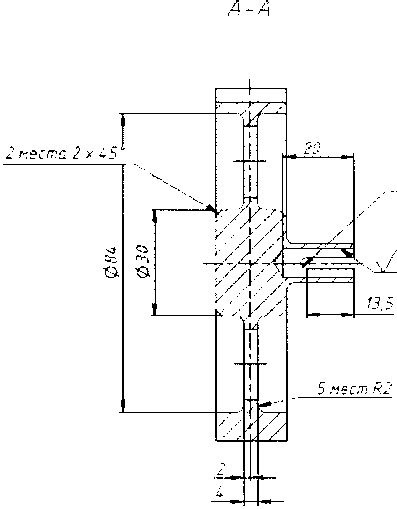

Собрать схему согласно рисунку 1. Включить аппаратуру и выдержать ее в рабочем режиме не менее 15 мин. Установить датчик оборотов тахометра относительно специального колеса из комплекта тахометра (приложение 2) на выходном валу установки УТ-05-60 с рабочим зазором, указанным в паспорте на тахометр, при этом должен загореться светодиод на торце датчика (выносном усилителе). Указания по установке датчика оборотов изложены в п. 1.5.1.4 руководства по эксплуатации тахометра.

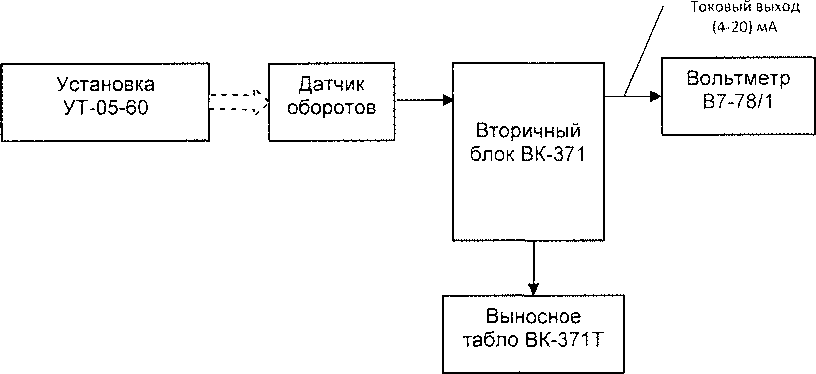

Рисунок 1. Схема подключения оборудования при определении основной абсолютной погрешности измерений частоты вращения с помощью поверочной тахометрической установки.

• 5.3.1 Определение основной абсолютной погрешности измерений по цифровому индикатору.

Определение основной абсолютной погрешности измерений по цифровому индикатору производится в точках, указанных в таблице 3.

Таблица 3. Значения точек поверки и допускаемые значения погрешности измерений по цифровому индикатору.

Основная абсолютная погрешность измерений по цифровому индикатору вычисляется по формуле;

Аы" Nh3M * NycT,

где Nyc-r - значение числа оборотов, заданное на установке УТ-05-60, мин'*; N„3M - значение числа оборотов, измеренное поверяемым тахометром, мин'*.

An не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 3.

• 5.3,2 Определение основной абсолютной погрешности измерений по токовому выходу.

Определение основной абсолютной погрешности измерений по токовому выходу производится с помощью вольтметра В7-78/1 в режиме измерения силы постоянного тока в точках, указанных в таблице 4.

Основная абсолютная погрешность измерений по токовому выходу вычисляется по формуле:

Afq— Nu3M - NycT,

где NycT - значение числа оборотов, заданное на установке УТ-05-60, мин'*; Низм - значение числа оборотов, мин*’, вычисленное по формуле;

НизМ~(1вЫХ1“1оУКпр‘,

где   1вых1 - выходной ток в i-той точке поверки, измеренный вольтметром В7-78/1, мА;

1о - вькодной ток при числе оборотов О мин*', мА;

Кпр - коэффициент преобразования числа оборотов в ток, мА/мин’’, высчитываемый по формуле:

К„р=(1 max" Io)/N max 5

где Imax И Io - ВЫХОДНОЙ TOK, мА, соответственно при максимальном (Nmax) и нулевом тасле оборотов, мин*’;

К„р=(20-4)/4000=0,004 мА/мин*'.

An не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 4.

• 5.4 Оформление результатов поверки.

  • 5.4.1 В процессе поверки поверитель должен вести протокол поверки (обязательная форма протокола приведена в приложении 1), включающий в себя следующие данные; наименование заказчика, наименование и тип средства измерения, заводской номер, рабочий диапазон измерений, данные измерений, заключение о годности, дату поверки, фамилию поверителя. Допускаются компьютерные записи, формирование и хранение протокола поверки.

  • 5.4.2 Тахометр признается годным, если результаты измерений по пунктам 5.1, 5.2, 5.3 положительны.

На тахометры, признанные годными, выдастся свидетельство о поверке установленной формы.

• 5.4.3 На забракованные тахометры оформляются извещения о непригодности.

...................- Г" Главный метролог                                                    -- у

Сергиево-Посадского филиала ФБУ «ЦСМ Московской области» ,  _ •- Киселев С.В.

Начальник лаборатории аттестации методик выполнения измерений Сергиево-Посадского филиала ФБУ «ЦСМ Московской области»       Маслов В.А.

Тахометр ВК-307 в составе;

Изготовитель ООО «ВиКонт»

Пределы измерений: по цифровому индикатору (10-9999) мин’’, (10-4000) мин’ ±(0,005-Ni+l) МИИ *

Таблица 1. Условия

Таблица 2.

по

Таблица 3. Результаты поверки по токовому выходу.

Тахометр по результатам поверки ___________________________

соответствует (не соответствует) требованиям ТУ 4278-035-98222904-11 и
