Методика поверки «ГСИ.Преобразователи температуры Метран-280, Метран-280-Ех» (МИ 280.01.00-2013)

Рекомендация

Государственная система обеспечения единства измерений

Методика поверки

МИ 280.01.00-2013

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки и подготовка к ней

• 5 Проведение поверки

• 6 Оформление результатов поверки

Приложение А Схемы внешних соединений ПТ

Приложение Б Схемы соединений ПТ при определении основной

погрешности

Приложение В Образцы таблиц, заполняемых при проведении поверки ПТ

Приложение Г Схемы внутренних соединений ПТ

Приложение Д Образец таблицы, заполняемой при настройке ИП

Настоящая методика (рекомендация) распространяется на преобразователи температуры Метран-280, Метран-280-Ех (далее - ПТ) изготавливаемые ЗАО «ПГ «Метран».

ПТ предназначены для измерений температуры различных сред в составе автоматизированных систем управления технологическими процессами путем преобразования сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного электрического тока и наложенный на него цифровой сигнал на базе HART-протокола.

Рекомендация устанавливает методику первичной (до ввода в эксплуатацию и после ремонта) и периодической поверок ПТ.

• 1.1 Операции поверки ПТ должны проводиться в объеме и последователь

ности, представленных в таблице 1. Таблица 1

2 Средства поверки

Основные средства поверки ТП приведены в таблице 2, вспомогательные — в таблице 3.

Таблица 2 - Основные средства поверки

Окончание таблицы 2

Окончание таблицы 3

• 3.1 При проведении поверки должны соблюдаться «правила технической эксплуатации электроустановок» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные ГОСЭНЕРГОНАДЗОРОМ, а также требования, установленные ГОСТ 12.2.007-75 и ГОСТ 12.3.019-80.

• 3.2 К работе на поверочном оборудовании допускаются лица, имеющие необходимую квалификацию, прошедшие инструктаж по технике безопасности и изучившие технические описания и инструкции по эксплуатации на средства поверки и оборудование.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (23±2) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст);

• - частота питающей сети - (50±0,5) Гц.

• 4.2 Электрическое питание печей, термостатов должно осуществляться стабилизированным напряжением, изменение напряжения не должно превышать 2%.

• 4.2 Все приборы, установки должны быть заземлены, сопротивление заземления - не более 0,1 Ом, сечение проводов заземления - не менее 0,75 мм².

• 4.3 Средства поверки, оборудование готовят в соответствии с руководствами по их эксплуатации.

• 4.4 При работе печей, термостатов включают местную вытяжную вентиляцию.

• 4.5 Поверяемые ПТ и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

• 4.6 Операции, проводимые со средствами поверки, с поверяемыми ПТ должны соответствовать указаниям, приведенным в эксплуатационной документации.

• 4.7 В рабочем пространстве горизонтальной трубчатой печи устанавливают выравнивающие никелевые блоки.

• 4.8 Для уменьшения погрешности при измерениях вследствие теплопередачи из зоны нагрева по защитной арматуре выступающую из калибратора часть ПТ теплоизолируют.

• 5.1 Внешний осмотр

При внешнем осмотре проверяют габаритные и установочные размеры ПТ, отсутствие повреждений защитной арматуры, штуцера, корпуса и крышки, маркировку измерительного преобразователя (ИП) и ПТ, соответствие маркировки сопроводительной документации, комплектность.

Проверяют наличие отметки ОТК при предъявлении в первичную поверку и свидетельство о предыдущей поверке при предъявлении на периодическую поверку.

• 5.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции ПТ проводят на высоковольтной установке переменного тока мощностью 0,25 кВА.. Перед проверкой необходимо через кабельный ввод протянуть в корпус ПТ соединительный двухпроводный кабель и подсоединить к контактам 1, 2 клеммной колодки XS3 (+, -) ИП. Выводы кабеля закоротить между собой, зажимы высоковольтной установки подключают к закороченным выводам кабеля и к металлической части защитной арматуры. Подают испытательное напряжение переменного тока 250 В (для ПТ исполнения Exia - 500 В), скорость подъема (снижения) испытательного напряжения не более 50 В/с.

ПТ выдерживают под напряжением в течение 1 мин.

• 5.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции выходной цепи относительно корпуса защитной арматуры проводят с помощью мегаомметра с испытательным напряжением 100 В.

Перед проверкой выводы выходной цепи необходимо закоротить, выводы мегаомметра подключают к металлической части защитной арматуры и к закороченным выводам выходной цепи. Отсчет сопротивления изоляции производят через 1 мин. после включения кнопки «Измерение».

• 5.4 Опробование

Опробование ПТ проводят в следующей последовательности:

• 1) устанавливают в криостате (термостате или печи) температуру, соответствующую одной из поверяемых точек рабочего диапазона измерения;

• 2) подключают поверяемый ПТ к источнику питания постоянного тока согласно схеме приложения А;

• 3) помещают поверяемый ПТ в криостат (термостат или печь) на одну глубину с эталонным СИ, выдерживают при заданной температуре не менее 30 мин.;

• 4) измеряют выходные сигналы ПТ (температуру, ток) с помощью коммуникатора Метран-650. Измеренные значения должны находиться в рабочем диапазоне измерения температуры и в диапазоне значений выходного аналогового сигнала (4-20 мА) соответственно.

• 5) ПТ извлекают из криостата (термостата, калибратора или печи), выдерживают в нормальных условиях не менее 30 мин.; определяют по коммуникатору Метран-650 выходные сигналы ПТ. Измеренное значение температуры должно находиться в пределах t_0Kp= ±5 °C.

  • 5.5 Определение основной погрешности ПТ

    • 5.5.1 Проверку основной погрешности ПТ проводят при четырех значениях температуры, причем начальное и конечное значения температуры рабочего диапазона обязательны. Проверку основной погрешности ПТ проводят методом сличения с эталонным термометром сопротивления или эталонным термоэлектрическим преобразователем. Схемы соединений ПТ при определении основной погрешности приведены в приложении Б.

Количество отсчетов при каждом значении температуры не менее четырех. Значения температуры рассчитывают как среднее арифметическое из всех отсчетов с учетом поправки на эталонное средство.

• 5.5.2 Основную приведенную погрешность ПТ по аналоговому сигналу вычисляют по формуле:

/_а=^-100%,

где Д_а = tj - t_d - основная абсолютная погрешность ПТ по аналоговому сигналу, °C;

tj - значение температуры, измеряемой поверяемым ПТ, °C;

t_d -действительное значение температуры, измеряемое эталонным средством, °C;

D - диапазон измерений температуры, °C.

Значения температуры й определяют по формуле:

где 1вы_Хл ~ значение выходного тока, соответствующее измеряемой температуре, мА;

Imin ? Imax “ нижний и верхний пределы диапазона измерений выходного тока (соответственно 4 и 20 мА), мА;

tmin> Imax ” нижний и верхний пределы диапазона измерений, соответственно, °C.

Значения температуры t; по цифровому сигналу отсчитывают на экране коммуникатора Метран-650 или ПК. Основную приведенную погрешность ПТ по цифровому сигналу вычисляют по формуле:

^=^••100%,                            (3)

где А_ц = ti - t_d - основная абсолютная погрешность ПТ по цифровому сигналу, °C.

ПТ считается выдержавшим испытание, если основная приведенная или абсолютная погрешность при каждой измеряемой температуре не превышает значений, указанных в таблице В.1 или В.2.

• 5.5.3 Поверку основной погрешности ПТ при отрицательных значениях измеряемой температуры проводят в криостате.

Основную погрешность ПТ вычисляют по методике 5.5.2. Результаты измерений записывают в таблицы В.1, В.2.

• 6 Оформление результатов поверки

  • 6.1 Положительные результаты поверки средств измерений удостоверяются знаком поверки и свидетельством о поверке или записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки. Знак поверки наносится на свидетельство о поверке или в паспорт.

  • 6.2 Отрицательные результаты поверки средств измерений удостоверяются извещением о непригодности к применению.



Согласовано:

Директор Глобального инженерного центра ЗАО «ПГ «Метран»

(справочное)

Схемы внешних соединений ПТ

XS3

250<Rh<1000 Ом G — источник питания PV - коммуникатор 650

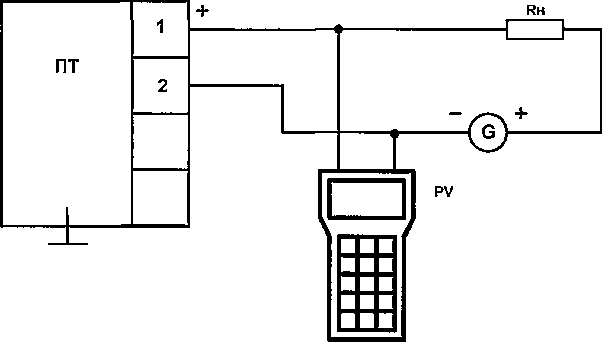

Рисунок А.1 - ПТ Метран-281, Метран-286, Метран-288

(справочное)

Схемы соединений ПТ при определении основной погрешности

R0 - образцовая катушка сопротивлений, 100 Ом

R1 - магазин сопротивлений

R2 - образцовая катушка сопротивления 250 Ом ставится при включении в схему коммуникатора

G - блок питания

PV1 - цифровой вольтметр

PV2 - коммуникатор, подключаемый при определении основной погрешности цифрового выходного сигнала

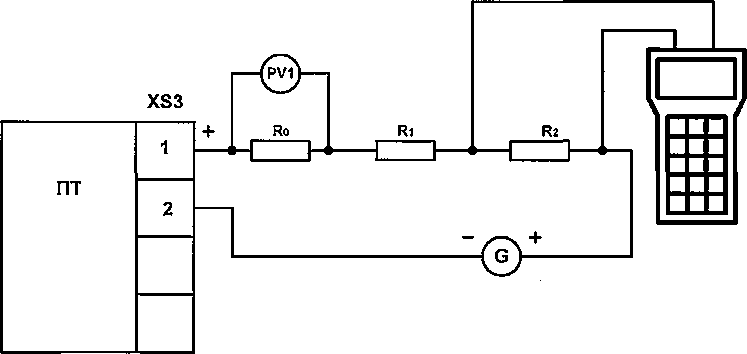

Рисунок Б.1 - ПТ Метран-281, Метран-286, Метран-288 при определении основной погрешности

XS3

PV1 - цифровой вольтметр

PV2 - HART модем Метран-681

PV3 - персональный компьютер с операционной системой Windows

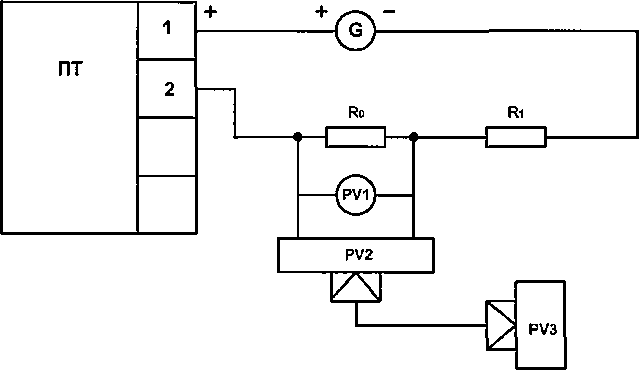

Рисунок Б.2 - ПТ Метран-281, Метран-286, Метран-288 при определении основной погрешности

Таблица В.2 -Проверка основной погрешности ПТ Метран-286 Дата

(справочное)

Схемы внутренних соединений ПТ

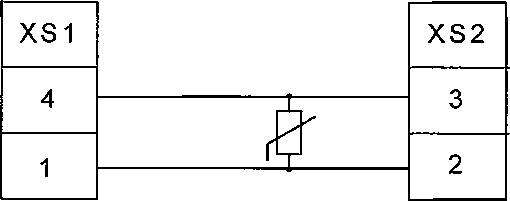

Рисунок Г.1 - Схема внутренних соединений Метран-281, Метран-288 с ИП Метран-280

Рисунок Г.2 - Схема внутренних соединений Метран-286 с ИП Метран-280 (четырехпроводная)

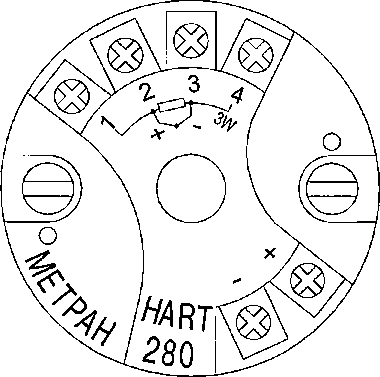

Рисунок Г.З - Размещение клемм ИП Метран-280 при установке в корпусе ПТ
