УСТРОЙСТВА СЛЕЖЕНИЯ ЗА ПАРАМЕТРАМИ КОНТАКТНОГО ПРОВОДА «ВИЗИР»

Методика поверки

с изменением №1

МП 45518-09

Санкт-Петербург

2020 г.

СОДЕРЖАНИЕ

• 2. СРЕДСТВА ПОВЕРКИ

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 5. ПОДГОТОВКА УСТРОЙСТВА К ПОВЕРКЕ

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение 1

Приложение 2

Настоящая методика распространяется на все модификации «Устройства слежения за параметрами контактного провода «ВИЗИР» (далее по тексту - «Визир»), изготавливаемые ООО «МСД «Холдинг», г. Санкт-Петербург, и устанавливает методы и средства их первичной и периодической поверок

Интервал между поверками - 2 года.

(Измененная редакция, Изм. №1)

При разработке методики использованы следующие документы.

А. Нормативные:

• - РМГ-51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения.

• - ГОСТ 8.009-84 ГСИ. Нормирование и использование метрологических характеристик средств измерений.

• - ГОСТ 8.401-80 ГСИ. Классы точности средств измерений.

• - МИ 1967-89 ГСИ. Выбор методов и средств измерений при разработке методик выполнения измерений. Общие положения.

• - ГОСТ 8.395-80 ГСИ. Нормальные условия измерений при поверке. Общие требования;

• - Р50.2.038-2004 Рекомендации по метрологии. Измерения прямые однократные. Оценивание погрешностей и неопределенностей результата измерений;

• - ГОСТ 8.207-76 ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений;

• - ПР 50 2.006-94 ГСИ. Порядок проведения поверки средств измерений.

Б. Эксплуатационные:

• - ТУ 4361-004-96548988-2008 с Извещением 01-20.01.2020 «Устройство слежения за параметрами контактного провода «ВИЗИР» Технические условия».

• - МЛАС.401144.329 РЭ «Устройство слежения за параметрами контактного провода «ВИЗИР» Руководство по эксплуатации».

• - ЦАКТ.402131.005 РЭ «Датчик угла поворота Л178/1.2. Руководство по эксплуатации».

• - ЦАКТ.402131.001 Д1 «Датчик угла поворота Л178/1.2. Методика поверки».

• - МЛАС.401116.001 РЭ «Датчик перемещений. Руководство по эксплуатации».

• - Ии.МЛАС.5О2150-02-34 «Автоматизированное рабочее место «ВИЗИР». Руководство оператора».

• - 1<и.МЛАС.5О2150-09 «Сервисное программное обеспечение «ВИЗИР-СЕРВИС». Руководство оператора».

Принятые сокращения:

• - КП - контактный провод;

• - ИКП - имитатор контактного провода;

• - УГР - уровень головок рельсов;

• - ТП - токоприемник;

• - ОТП - ось токоприемника*;

• - ОП - ось пути**;

• - БОМ - блок оптико-механический;

• - БЭ - блок электроники;

• - УО - устройство отображения;

• - ДП - датчик перемещений;

• - ДУП - датчик угла поворота;

• - СТС - стереотелевизионная система.

• - * ОТП - воображаемая линия, перпендикулярная поверхности пути*** и проходящая через ось пути.

• - ** ОП - воображаемая линия, проходящая вдоль пути на равных расстояниях от внутренних поверхностей головок рельсов.

_ *** Поверхность пути - воображаемая поверхность, образованная линиями, проходящими через верхние поверхности головок рельсов.

п. Б (Измененная редакция, Изм. №1).

• 1. ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки устройств типа «ВИЗИР» должны быть выполнены операции. перечисленные в таблице 1.

Таблица 1

* Устройство поступает на поверку после приемо-сдаточных испытаний.

Примечание:

Датчик угла поворота (ДУП) Л 178/1.2 оси колесной пары серийно выпускается и поверяется по методике поверки на него.

Текст: * Чертеж транспаранта приведен в приложении 3 - удален.

пп. 2,3 таблицы 1 (измененная редакция. Изм. №1).

Примечание (измененная редакция. Изм. №1).

• 2. СРЕДСТВА ПОВЕРКИ

  • 2.1 При поверке «ВИЗИР» используются средства поверки, указанные в таблице 2 и 3.

Таблица 2

Допускается применение других аналогичных средств измерений, основные характеристики которых не хуже, приведенных в таблице 2.

Средства измерений, используемые при поверке, должны иметь действующие свидетельства о поверке.

п. 4 таблицы 2 (измененная редакция. Изм. №1).

Таблица 3 Вспомогательные приспособления, используемые при поверке

Заголовок таблицы 3 (дополненная редакция. Изм. №1).

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 «Визир» соответствует требованиям ГОСТ 12.2.007.0-75 и Правил межотраслевых по технике безопасности.

  • 3.2 Поверка «ВИЗИР» должна производиться соответствующими поверителями, изучившими ТУ и РЭ на «ВИЗИР» и данную методику.

• 4. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Поверка проводится при нормальных условиях измерения:

• - температура окружающего воздуха плюс (20 ± 5)°С;

• - относительная влажность воздуха от 45 до 80 %;

• - атмосферное давление от 630 до 800 мм рт.ст. (84 - 106 кПа).

• 5. ПОДГОТОВКА УСТРОЙСТВА К ПОВЕРКЕ

  • 5.1 Устройство «Визир» состоит из следующих блоков:

• - блока оптико-механического (БОМ) - 1 шт.;

• - блока электроники (БЭ) - 1 шт.;

• - устройства отображения - notebook - 1шт.;

• - датчика перемещений (ДП) - 2 шт.;

• - датчика угла поворота (ДУП) - 1 шт.

Объектами поверки являются: БОМ, ДП и ДУП. (ДУП поверяется в соответствии с методикой поверки ЦАКТ.402131.001 Д1).

• 5.2 Перед проведением поверки:

• - средства поверки должны находиться в рабочем состоянии в соответствии с технической документацией на них и иметь свидетельства о поверке (калибровке);

• - вспомогательные приспособления, указанные в таблице 3, должны обеспечивать возможность задания требуемых размеров измеряемых параметров.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре БОМ, ДП и ДУП устанавливается соответствие этих блоков следующим требованиям:

• - не должно иметься механических повреждений, препятствующих или затрудняющих работу с ними;

• - не должно быть заметных повреждений стереотелевизионной системы БОМ.

• 6.1.2 Устройство «ВИЗИР», у которого выявлены дефекты по п. 5.2, бракуется и направляется в ремонт.

• 6.2 Проверка работоспособности и ПО

Проверка работоспособности поверяемых устройств выполняется с использованием средств измерений и вспомогательных средств, приведенных в таблица 2 и 3.

• 6.2.1 Проверка работоспособности БОМ совместно с У О.

• 6.2.1.1 Для этого БОМ и ИКП располагаются на горизонтальном настроечном столе с разметками (калибровочное поле) в соответствии с рисунком 1, приведенном в Приложении 1. При этом объективы телекамер БОМ должны быть направлены в сторону ИКП.

• 6.2.1.2 Проверить правильность расположения ИКП относительно базовой линии БОМ. т.е. параллельность передней поверхности основания ИКП и передней поверхности БОМ. Для чего:

  • 6.2.1.2.1 Установить ИКП на расстоянии около 3200 мм от базовой линии БОМ. Положение базовой линии на столе относительно упоров для корпуса БОМ определено в КД для каждой модификации БОМ.

  • 6.2.1.2.2 Производя измерения лазерным дальномером или рулеткой расстояний А| и Аг, затем В| и ЕЬ, указанных на рисунком 1 (Приложение 1), добиться того, чтобы:

IА1 — Аг I < 2 мм и I В1-В21 < 2 мм.

• 6.2.1.3 С помощью ИКП проверить параллельность оптических плоскостей телевизионных камер БОМ. Для этого:

п. 6.2.1.3 (Измененная редакция, Изм. №1).

• 6.2.1.3.1 Расположить на настроечном столе ИКП в плоскости, перпендикулярной плоскости калибровочного поля и параллельной базовой линии БОМ, так, чтобы ИКП находились на отметках со значениями «-600», «-300», «+300», «+600». Расстояние от ИКП до БОМ -(3200±5) мм.

• 6.2.1.3.2 Запустить на ПУ сервисную программу VIZIR_CHECK.EXE.

• 6.2.1.3.3 Выбрать пункт меню «Калибровка/Протокол».

• 6.2.1.3.4 В открывшемся окне проверить и при необходимости отредактировать или ввести в соответствующие окна номер протокола, названия, серийные номера, номера свидетельств о поверки и даты проверки используемых при поверке средств измерений, фамилию поверителя, название организации, осуществляющей поверку, а также серийный номер и дату выпуска поверяемого прибора, заводские номера БОМ и ДП и года их выпуска. Нажать кнопку «ОК». При этом создается файл VIZIR._xxxx_zzz.pov, где хххх - заводской номер поверяемого устройства ВИЗИР, zzz - номер протокола.

При возобновлении прерванной ранее процедуры поверки открыть ранее записанный файл VIZIR xxxx zzz.pov файл с промежуточными данными.

• 6.2.1.3.5 Выбрать пункт меню «Калибровка/Сведение». В появившемся окне отредактировать установленные значения расстояния от базовой линии до ИКП (Высота) и значения смещений (см. п. 6.2.1.3.2), измеренные рулеткой или дальномером. Нажать кнопку «Измерить». В нижней части окна наблюдать количество обнаруженных имитаторов проводов. Их должно быть четыре.

• 6.2.1.3.6 Если условия 6.2.1.3.5 соблюдаются, то БОМ пригоден для дальнейшей поверки, если нет - то БОМ бракуется и направляется в ремонт. По завершению поверки - нажать кнопку «ОК». При этом данные выполненной поверки запишутся в файл протокола.

• 6.2.2 Проверка работоспособности датчиков перемещений (ДП)

  • 6.2.2.1 В сервисной программе VIZIR_CHECK.EXE в основном меню выбрать режим «Осциллограф» (см. RU.MJIAC.502150-09).

  • 6.2.2.2 Вытянуть шток каждого ДП, так, чтобы на дисплее УО отобразился код N0=2048±20 для соответствующего ДП. (Данное значение кода означает «нулевое» - «0» - состояние удлинения (укорочения) штока ДП).

  • 6.2.2.3 Вытягивая или укорачивая шток датчика относительно этого положения, убедиться, что отображаемый на дисплее У О код от ДП соответственно уменьшается (< N0) или увеличивается (> N0).

• 6.2.2.4 Выполнение условия п. 6.2.2.2 свидетельствует о готовности ДП к поверке.

• 6.2.3 Проверка работоспособности ДУП

Проверка работоспособности ДУП осуществляется в соответствии с п. 1.3.5 РЭ на ДУП.

• 6.2.4 Проверка соответствия идентификационных данных ПО «KIV_VIKS.exe» и расчетного модуля «BallRulles.dll».

Запустить ПО «KIV_VIKS», перейти в раздел информации о безопасности ПО и удостовериться в том, что версии и код идентификации ПО «KIVVIKS» и «BallRulles» соответствуют следующим данным:

Таблица 4 - Идентификационные данные

п. 6.2.4 (Введен дополнительно, Изм. №1).

• 6.3 Определение абсолютных погрешностей измерений высоты контактного провода над уровнем верха головок рельсов и смещения контактного провода относительно оси токоприемника

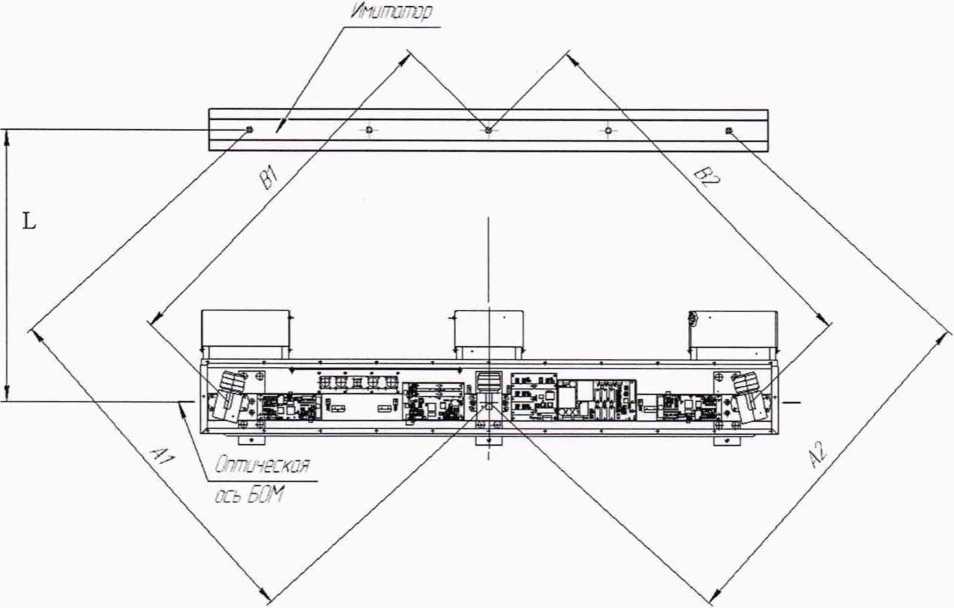

  • 6.3.1 Установить БОМ на упоры настроечного стола (рисунок 1). На настроечном столе зафиксировать базовую линию, от которой будет вестись отсчет расстояния L до ИКП; положение базовой линии на столе относительно упоров для корпуса БОМ определено в КД для каждой модификации БОМ.

  • 6.3.2 Проверить установку БОМ и ИКП на настроечном столе с тем, чтобы ось центрального стержня ИКП и центр базовой линии стереосистемы БОМ лежали на линии оси токоприемника (ОТП), проведенной на настроечном столе.

  • 6.3.3  В сервисной программе VIZIR_CHECK.EXE выбрать пункт меню «Калибровка/СТС», в открывшемся окне ввести три значения расстояний (высот) от базовой линии до осей имитаторов проводов Н1о, Н2о, НЗо и для каждой высоты - четыре значения смещений имитаторов.

• 6.3.4 Расположить ИКП в соответствии с рисунком 1 параллельно базовой линии и на рас-стоянии Li от этой линии, которое должно принимать следующие значения: L|=2600 мм, что соответствует высоте КП Hi = 5400 мм*, L2 =3200 мм, что соответствует высоте КП Н2 = 6000 мм*, и L3 =4100 мм, что соответствует высоте КП Нз = 6900 мм*. Установленные расстояния измерить с помощью лазерного дальномера. Полученные значения Н|°, Н2⁰, Н3⁰ вводятся в программу по п. 6.2.1.3.5.

* величина высоты КП получается сложением расстояний L; и расчетного значения расстояния от базовой линии до УГР, которое принимается равным 2800 мм.

• 6.3.5 Для каждого установленного положения ИКП по п. 6.3.4 произвести измерения высоты Н и смещения с помощью БОМ, выбирая на экране УО соответствующий вид измерения и, нажимая кнопку «Измерение». При этом будут получены значения высот Н/, Н2*, Нз* и, для каждой высоты, смещения b*_eoo,i, Ъ .300,1, Ь*+зоол, Ь*+б00.ь где i=l ...3 - номер установленного значения высоты. По завершении всех измерений следует зафиксировать в файле результатов поверки, для чего нажать кнопку «ОК».

• 6.3.6 Сравнить значения Н° и Н* и рассчитать погрешность по формуле:

А = НГ -Hi⁰                                 (1)

Значение этой погрешности не должно превышать ±20 мм.

• 6.3.7 Сравнить полученные значения смещений с уже известными значениями положения стержней ИКП на калибровочном столе: Ь°_боо⁼ ~ (600±2) мм, Ь°.зоо = - (300±2) мм.

b°+6oo ⁼ (600±2) мм, Ь°+зоо⁼ (300±2) поверки по формуле:

A = b*j-b°j

где: j = -600, -300, +300, +600.

Значение этой погрешности не должно превышать ±20 мм.

• 6.3.8 Если условия п. 6.3.8 и п. 6.3.9 выполняются, «ВИЗИР» признается годным по этим характеристикам. В противном случае «ВИЗИР» бракуется и отправляется в ремонт, после чего проводится его повторная поверка в отношении этих характеристик.

6.4 Определение абсолютной погрешности измерений высоты правого и левого бортов автомотрисы относительно букс колесной пары

• 6.4.1  Первичными измерительными преобразователями данного измерительного канала являются два ДП МЛАС.401116.001. Верхняя, часть каждого ДП крепится к раме автомотрисы, а нижняя - к буксе колесной пары (с левой и с правой сторон автомотрисы).

• 6.4.2 Поверка этого измерительного канала сводится по существу к поверке этих ДП и осуществляется путем непосредственного измерения изменения длины штока датчика штангенциркулем или измерительной линейкой (см. таблицу 2).

• 6.4.3 Поверка может производиться как в стендовых условиях, так и непосредственно на автомотрисе. При поверке на стенде используется вспомогательное приспособление под № 3 таблицы 3.

• 6.4.4 Укрепить ДП на вспомогательном приспособление для испытаний и зафиксировать шток на штыре вспомогательного приспособления в начальном положении, помеченным цифрой “О’. Подключить ДП к БОМ и измерительной линейкой или штангенциркулем измерить расстояние между упором (местом крепления датчика) вспомогательного приспособления и штырем, на котором закреплен шток ДП. Это расстояние соответствует начальному значению удлинения (сокращения) штока датчика, принимаемому за 0.

• 6.4.5  В сервисной программе VIZIR_CHECK.EXE выбрать пункт меню «Калибровка/ДП». В открывшемся окне программы в поле вывода «КОД» должен быть код 2048+20.

• 6.4.6 Зафиксировать начальное удлинение штока датчика, нажав на экране ОУ в окне программы кнопку «Установка 0».

• 6.4.7 Вытянуть шток датчика на расстояния НО = 40 и 85 мм, которые контролировать с помощью штангенциркуля или измерительной линейки. В этих же точках выполнить измерения средствами «ВИЗИР» - Н«ВИЗИР», для чего каждый раз следует нажимать кнопку «Измерение». Результаты обоих циклов измерений сравнить и рассчитать погрешность измерений по формуле:

Д = Н«ВИЗИР»-Н0                    (3)

Значение погрешности не должно превышать ±2 мм.

• 6.4.8 Шток датчика вернуть в исходное положение и проверить возврат к значению «0» по показаниям «ВИЗИР», после чего длину штока уменьшить на длины НО = 40 и 85 мм, которую контролировать с помощью тех же средств измерения длины. В этих же точках выполнить измерения средствами «ВИЗИР» - Н«ВИЗИР». Результаты обоих циклов измерений сравнить, и рассчитать погрешность измерений по формуле (3).

• 6.4.9 После завершения всех измерений записать результаты в выходной файл, для чего требуется нажать кнопку «ОК».

• 6.4.10 Если условия п. 6.4.6 и п. 6.4.7 выполняются, «ВИЗИР» признается удовлетворяющим требованиям ТУ по данному параметру. В противном случае «ВИЗИР» бракуется и отправляется в ремонт, после чего проводится его повторная поверка в отношении этой характеристики.

• 7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 7.1  Обработка результатов измерений-поверки проводится в соответствии с Р50.2.038-2004 и по формулам (1) - (3) данной методики.

  • 7.2 Первичная измерительная информация об интересующих параметрах обрабатывается в БЭ «ВИЗИР» по установленным в нем программам и фиксируется в файле результатов поверки.

  • 7.3 Для автоматизированного оформления протокола следует в основном меню программы VIZIR_CHECK.exe выбрать пункт «ФОРМИРОВАНИЕ ПРОТОКОЛА»

  • 7.4 В открывшемся окне проверить необходимые поля (фамилии поверителей, сведения о средствах поверки и т.д.) и нажатием на кнопку «ОК» сформировать протокол в формате xls. Сформированный протокол сохраняется в папке VIZIR CHECKTlPOTOKOn. Имя файла имеет вид «Проткол_хххх_ВЗИР_уууу.х15», где хххх - номера протокола, уууу - заводской номер изделия.

  • 7.5 Протокол может быть распечатан из программы VIZIR_CHECK.exe или из программы Excel.

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Положительные результаты поверки (первичной или периодической) устройства типа «ВИЗИР»:

• - оформляются в соответствии с приказом Минпромторга № 1815;

• - фиксируются в протоколах, которые хранятся в архиве организации, проводившей поверку (первичную или периодическую), до следующей поверки;

• - удостоверяются свидетельством о поверке или внесением записи в формуляр «ВИЗИР»;

• - знак поверки наносится на свидетельство о поверке.

• 8.2 При отрицательных результатах поверки выдается извещение о непригодности устройства «ВИЗИР» к эксплуатации.

п. 8.1 (Измененная редакция, Изм. №1).

Форма протокола поверки устройства типа «ВИЗИР»

ПРОТОКОЛ №_____

от «___»_____________20___г.

первичной (периодической) поверки устройства слежения за параметрами контактного провода «ВИЗИР»

Заводской №______________, принадлежащего______________________________________

Условия поверки:

• • Температура окружающего воздуха -______°C

• • Атмосферное давление -______мм рт.ст.

• • Относительная влажность окружающего воздуха -_______%

Средства поверки

Результаты поверки

Таблица 1

пп. 6.3, 6.4 (Измененная редакция, Изм. №1).

Таблица 2

Столбец 1 (Измененная редакция, Изм. №1).

Таблица 3

Столбец 1, 4 (Измененная редакция, Изм. №1).

Устройство слежения за параметрами контактного провода «ВИЗИР» зав.Уз_______на основании результатов поверки признано годным к применению.
