Методика поверки «ГСОЕИ. Имитаторы 8785» (МП 208-005-2021)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора

Н.В. Иванникова

«^» /V 2021 г.

Государственная система обеспечения единства измерений

ИМИТАТОРЫ 8785

Методика поверки

МП 208-005-2021 г. Москва

2021 г.

СОДЕРЖАНИЕ

• 1 Общие положения

• 2 Перечень операций поверки

• 3 Требования к условиям проведения поверки

• 4 Метрологические и технические требования к средствам поверки

• 5 Требования (условия) по обеспечению безопасности проведения поверки

• 6 Внешний осмотр

• 7 Подготовка к поверке и опробование

• 8 Определение метрологических характеристик

• 9 Подтверждение соответствия метрологическим требованиям

• 10 Оформление результатов поверки

• 1.1. Настоящая методика распространяется на имитаторы 8785 (далее - имитаторы) и устанавливает объём и методы их первичной и периодической поверок.

• 1.2. Межповерочный интервал - 2 года.

• 1.3. При проведении поверки должна быть обеспечена прослеживаемость результатов к государственному первичному эталону единицы напряжения ГЭТ13-01. Поверка выполняется методом прямых измерений. Метрологические характеристики имитаторов указаны в таблице 1.

Таблица 1

2. Перечень операций поверки

При проведении поверки системы должны выполняться операции, указанные в таблице 2.

Таблица 2

3. Требования к условиям проведения поверки

При проведении поверки системы должны быть соблюдены следующие условия:

• - температура окружающего воздуха от 15 до 30 °C.

• 4.1. При проведении поверки применяют следующие средства измерений и вспомогательное оборудование:

• - мультиметр цифровой прецизионный Fluke 8508A, per. № 25984-14;

• - мера электрического сопротивления однозначная, 0,1 Ом, КТ 0,01;

• - источник питания постоянного тока PSS-3203, per. № 46658-11.

• 4.2. Указанные средства поверки допускается заменять другими с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

При проведении поверки должны выполняться следующие требования безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности рабочем месте и имеет группу по технике электробезопасности не ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдать требования безопасности, указанные в технической документации на имитатор, применяемые средства поверки и вспомогательное оборудование.

Результаты внешнего осмотра считаются положительными, если выполняются следующие требования:

• - соответствие комплектности эксплуатационной документации;

• - отсутствие механических повреждений, препятствующих проведению поверки;

• - наличие заводских номеров и маркировки.

• 7.1. Подготовить СИ в соответствии с руководством по эксплуатации.

• 7.2. Собрать схему соединений в соответствии с рисунком 1 и включить на время не менее 3 ч. С помощью источника питания и меры электрического сопротивления 0,1 Ом во входном контуре имитатора задать ток (2000 ± 20) мА. Для этого на источнике питания задать значения напряжения на контактах К1 и К2, равное (200 ± 2) мВ.

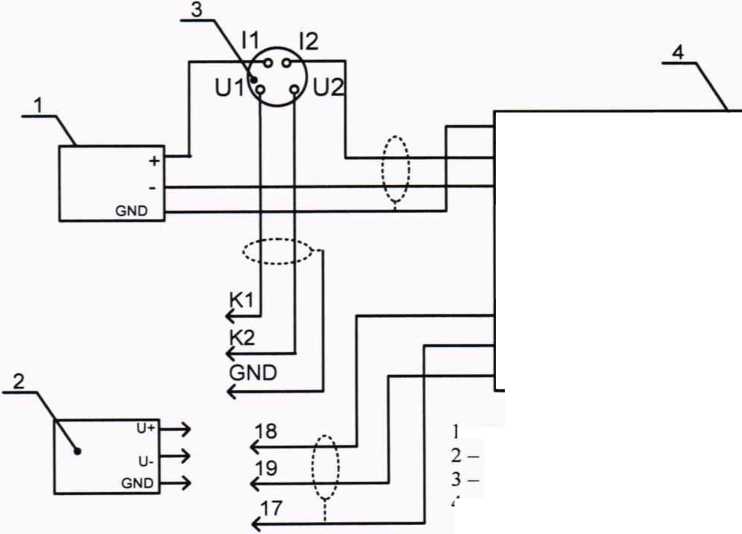

  Рисунок 1 - Схема соединений

  SHIELD
  COIL+
  COIL-
  Имитатор 8785
  ELECTRODE+
  SHIELD
  ELECTRODE-

  1 - источник напряжения постоянного тока; мультиметр;

  катушка электрического сопротивления;

  4 - имитатор 8785.

• 7.3. Опробование совместить с определением метрологических характеристик.

• 8.1. Проверка воспроизводимых значений и определение относительной погрешности при воспроизведении напряжения (скорости)

  • 8.1.1 Через 3 часа после прогрева в соответствии с п. 6.2 при необходимости провести регулировку тока во входном контуре имитатора, задав ток (2000 ± 20) мА.

  • 8.1.2 Измерить мультиметром значения напряжения U/, мВ, на контактах К.1 и К.2 и значения напряжения U, мВ, на контактах 18 и 19 имитатора при положениях переключателя имитатора: 9,14 м/с; 3,05 м/с; 0,91 м/с, соответствующих воспроизводимым скоростям потока 9,144 м/с; 3,048 м/с; 0,9144 м/с.

Расчётное значение напряжения U_p, мВ, соответствующее имитируемому значению скорости потока рассчитать по формуле

U_p = k-v                                                 (1)

где U/- значение напряжения, измеренное мультиметром на контактах К1 и К2, мВ; v - имитируемое значение скорости потока, равное 0,9144; 3,048; 9,144 м/с;

к- коэффициент пропорциональности, равный 0,235781-10'³     ;

R - значение меры электрического сопротивления, равное 0,1 Ом.

• 8.1.3 Повторить операции по 8.1.2 с изменённой полярностью подключения к источнику питания.

• 8.1.4 Относительную погрешность имитатора, <5, %, при воспроизведении напряжения (скорости) для значений скорости при положениях переключателя имитатора 9,14; 3,05; 0,91 м/с, рассчитать по формуле

(U₊ + С/_) - (1/_р+ + (7_р_) (Up+ + (/_р_)

где U+ - значение напряжения, измеренное мультиметром на контактах 18 и 19, мВ;

U_ - значение напряжения, измеренное мультиметром на контактах 18 и 19 при изменённой полярности подключения к источнику питания, мВ;

Up+ - значение напряжения, рассчитанное по формуле (1), мВ;

U_p_ - значение напряжения, рассчитанное по формуле (1) при изменённой полярности подключения к источнику питания, мВ.

• 8.1.5 Имитаторы считают прошедшими поверку, если относительная погрешность при воспроизведении напряжения для значений скорости при положениях переключателя имитатора 9,14; 3,05; 0,91 м/с не превышает пределов ± 0,04 %.

• 9.1. При подтверждении соответствия имитатора метрологическим требованиям руководствуются процедурами, описанными в разделе 8.

• 9.2. Имитатор допускают к применению в качестве эталона, заимствованного из других поверочных схем, в соответствии с приказом Госстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях массового и объёмного расходов жидкости» при положительных результатах выполнения всех процедур, описанных в разделе 8.

• 10.1. Результаты поверки оформляют протоколом произвольной формы.

• 10.2. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 10.3. Положительные результаты поверки удостоверяются отметкой в паспорте и (или) свидетельством о поверке, оформленным в соответствии с действующими нормативными документами. Знак поверки на СИ не наносится.

• 10.4. При отрицательных результатах поверки имитатор к эксплуатации не допускают и выдают извещение о непригодности, оформленное в соответствии с действующими нормативными документами.
