СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

М. С. Казаков

2021 г.

Государственная система обеспечения единства измерений

Приборы многофункциональные измерительные DMC

Методика поверки

ИЦРМ-МП-086-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на приборы многофункциональные измерительные DMC (далее - приборы), изготавливаемые Обществом с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»), г. Москва, и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость прибора к ГЭТ 153-2019 согласно государственной поверочной схеме, утвержденной ГОСТ 8.551-2013, к ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 (далее - Приказ № 575), к ГЭТ 89-2008 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 (далее - Приказ № 1053).

  • 1.3 Допускается проведение первичной (периодической) поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

  • 1.4 Поверка прибора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 4 года.

  • 1.5 Метод, обеспечивающий реализацию методики поверки, - метод непосредственного сличения.

  • 1.6 Основные метрологические характеристики приборов приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые приборы и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочие эталоны 2-го разряда по ГОСТ 8.551-2013;

Рабочие эталоны 2-го разряда по Приказу № 575;

Рабочие эталоны 3-го разряда по Приказу № 1053

Установка поверочная универсальная «УППУ-МЭ» (далее -поверочная установка), per. №57346-14.

В

спомогательные средства поверки

Характеристики в соответствии с п. 8.2 настоящей методики поверки

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

Диапазон измерений температуры окружающей среды от +15 до +25 °C, диапазон измерений относительной влажности от 30 до 80 %

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. №32014-11

Диапазон воспроизведений напряжения постоянного тока от 90 до 270 В

Источник питания постоянного тока (далее - ИПН)

Диапазон измерений напряжения постоянного тока от 90 до 270 В

Мультиметр цифровой Fluke 87V, per. № 33404-12

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.551-2013, Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575, Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые приборы и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Прибор допускается к дальнейшей поверке, если:

  • - внешний вид прибора соответствует описанию типа;

  • - соблюдаются требования по защите прибора от несанкционированного вмешательства согласно описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и прибор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, прибор к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый прибор и на применяемые средства поверки;

  • - выдержать прибор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование прибора проводить в следующей последовательности:

  • 1) Подключить прибор к сетевому питанию или к ИПН.

  • 2) Проверить функционирование дисплея, органов управления прибора в соответствии с ЭД.

Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 испытательным напряжением постоянного тока 500 В между всеми соединенными зажимами и корпусом прибора, обернутым в металлическую проводящую фольгу, в соответствии с ЭД.

Измерить значение электрического сопротивления изоляции.

Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 действующим значением испытательного напряжения 1,5 кВ синусоидальной формы частотой 50 Гц в течение 1 минуты между всеми соединенными зажимами и корпусом прибора, обернутым в металлическую проводящую фольгу, в соответствии с эксплуатационной документацией (далее - ЭД).

Прибор допускается к дальнейшей поверке, если при опробовании дисплей, органы управления прибора функционируют в соответствии с ЭД, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Проверку соответствия программного обеспечения прибора проводить в следующей последовательности:

  • 1) Подключить прибор к сетевому питанию или ИПН.

  • 2) В меню считать идентификационные данные программного обеспечения (далее -ПО).

  • 3) Проверить соответствие идентификационных данных ПО, отображаемых на дисплее прибора, идентификационным данным ПО, указанным в описании типа на прибор.

Прибор допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение относительной погрешности измерений среднеквадратических значений фазного и линейного напряжений переменного тока (далее - напряжения перемен-5

ного тока) проводить в следующей последовательности:

1) Собрать схему, представленную на рисунке 1, в соответствии с ЭД.

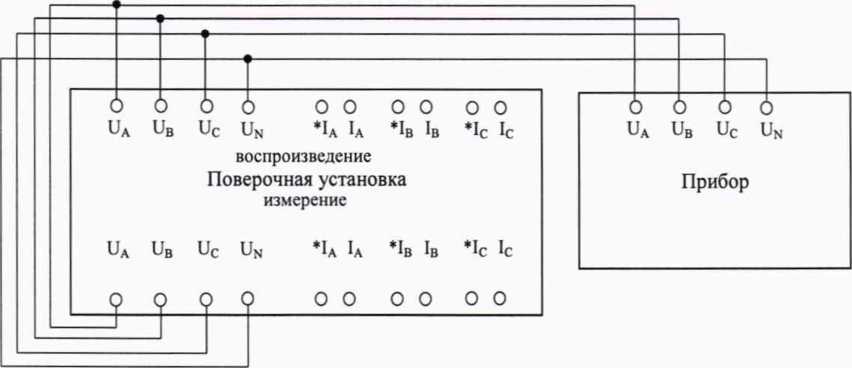

Рисунок 1 - Схема подключения при измерении напряжения переменного тока

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) Воспроизвести с помощью поверочной установки пять испытательных сигналов напряжений переменного тока при номинальном значении частоты переменного тока Гном, равном 50 Гц, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

  • 4) Считать с дисплея прибора измеренные значения напряжения переменного тока.

  • 10.2 Определение относительной погрешности измерений среднеквадратических значений силы переменного тока (далее - сила переменного тока) проводить в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 2, в соответствии с ЭД.

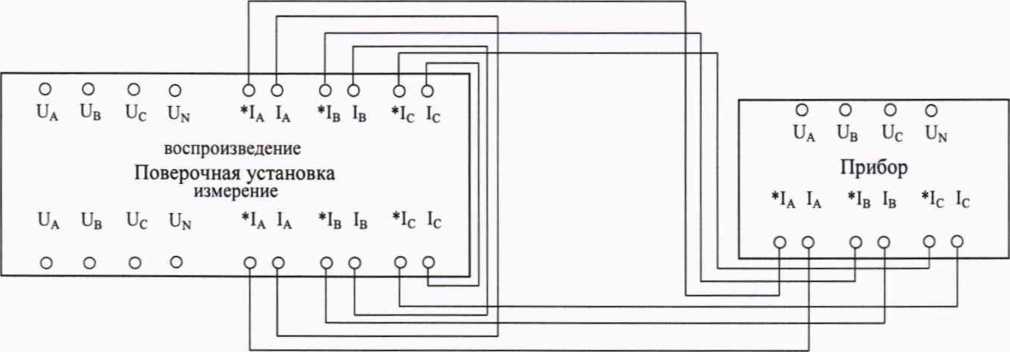

Рисунок 2 - Схема подключения при измерении силы переменного тока

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) Воспроизвести с помощью поверочной установки пять испытательных сигналов силы переменного тока при номинальном значении частоты переменного тока fH0M, равном 50 Гц, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

  • 4) Считать с дисплея прибора измеренные значения силы переменного тока.

  • 10.3 Определение относительной погрешности измерений фазной и суммарной по трем фазам (активной, реактивной, полной) электрической мощности проводить в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

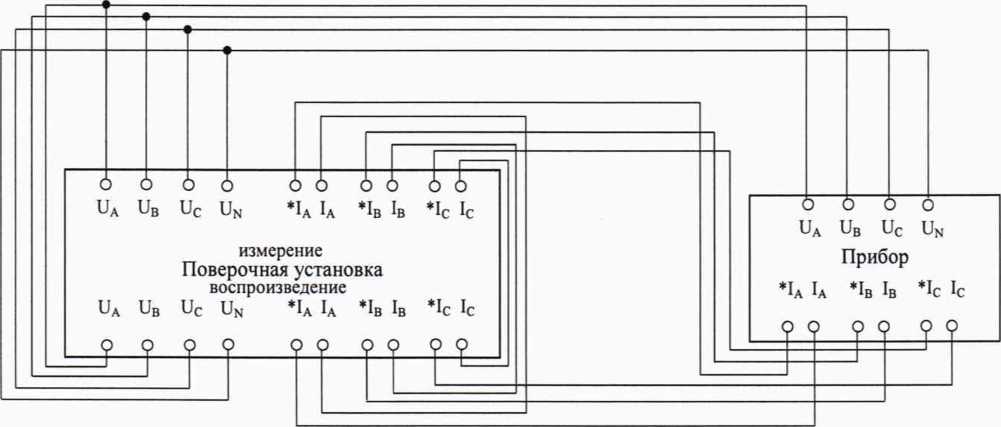

Рисунок 3 - Схема подключения при измерении фазной и суммарной по трем фазам (активной, реактивной, полной) электрической мощности, активной, реактивной электрической энергии

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) С поверочной установки подать на измерительные входы поверяемого прибора испытательные сигналы с характеристиками, приведенными в таблицах 3-5 (при напряжении переменного тока ином.ф, а также fH0M, равном 50 Гц).

Таблица 3 - Испытательные сигналы для определения относительной погрешности измере-ний активной фазной и суммарной по трем фазам электрической мощности

№ п/п

Действующее значение силы переменного тока, А

Коэффициент мощности coscp

Пределы допускаемой относительной погрешности измерений активной фазной и суммарной электрической мощности, %

1

0,01ТНОМ

0,25

±0,5

2

0,54НОМ

3

1ном

4

0,01 1„о„

0,5

5

0,5 *1ном

6

1ном

7

0,01 1„ом

1

8

0,5'1ном

9

1ном

Таблица 4 - Испытательные сигналы для определения относительной погрешности измерений реактивной фазной и суммарной по трем фазам электрической мощности

№ п/п

Действующее значение силы переменного тока, А

Коэффициент sin(p

Пределы допускаемой относительной погрешности измерений реактивной фазной и суммарной электрической мощности, %

1

0,01 *1Ном

0,25

±0,5

2

0,5 1ном

3

1ном

4

0,011„ом

0,5

5

0,5'1ном

6

1ном

7

0,01 1„ом

1

8

0,51НОМ

9

1ном

Таблица 5 - Испытательные сигналы для определения относительной погрешности измере-

ний полной фазной и суммарной по трем фазам электрической мощности

№ п/п

Среднеквадратическое значение силы переменного тока, А

Пределы допускаемой относительной погрешности измерений полной фазной и суммарной электрической мощности, %

1

0,01 1„о„

±0,5

2

0,5’1ном

3

1ном

  • 4) Считать с дисплея прибора измеренные значения.

  • 5) Повторить операции по пп. 3) - 4) при значениях напряжения 0,2-инОм.ф и 0,5*ином.ф-

  • 10.4 Определение относительной погрешности измерений активной и реактивной электрической энергии проводить в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) С поверочной установки подать на измерительные входы поверяемого прибора испытательные сигналы с характеристиками, приведенными в таблицах 6-9 (при напряжении переменного тока инОм.ф, а также fH0M, равном 50 Гц).

Таблица 6 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии при симметричной трехфазной нагрузке

№ п/п

Среднеквадратическое значение силы переменного тока, А

Коэффициент

МОЩНОСТИ COS(p

Пределы допускаемой относительной погрешности при измерении активной электрической энергии, %

1

0,02-1ном

1.0

±1,5

2

0,05-Ihom

±1,0

3

Ihom

±1,0

4

0,05 '1иом

0,5 (при индук-тивной нагрузке) и 0,8 (при емкостной нагрузке)

±1,5

5

0,1 ’1ном

±1,0

6

1ном

±1,0

Таблица 7- Испытательные сигналы для определения относительной погрешности измерений активной электрической энергии с однофазной нагрузкой при симметрии многофазных напряжений

№ п/п

Среднеквадратическое значение силы переменного тока, А

Коэффициент МОЩНОСТИ COS(p

Пределы допускаемой относительной погрешности при измерении активной электрической энергии с однофазной нагрузкой при симметрии многофазных напряжений, %

1

0,051ном

1,0

±2,0

2

1ном

3

0,1 ”1НОМ

0,5 (при индук-тивной нагрузке)

4

1нОМ

Таблица 8 - Испытательные сигналы для определения относительной погрешности измерений реактивной электрической энергии при симметричной трехфазной нагрузке

№ п/п

Среднеквадратическое значение силы переменного тока, А

Коэффициент sinq) (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности при измерении реактивной электрической энергии,%

1

0,02’Ihom

1,0

±2,5

2

0,05-Ihom

±2,0

3

I ном

±2,0

4

0,05’IHOM

0,5

±2,5

5

0,10’Ihom

±2,0

6

Ihom

±2,0

7

0,10’Ihom

0,25

±2,5

8

Ihom

Таблица 9 - Испытательные сигналы для определения относительной погрешности измерений реактивной электрической энергии с однофазной нагрузкой при симметрии многофазных напряжений

№ п/п

Среднеквадратическое значение силы переменного тока, А

Коэффициент sintp (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности при измерении реактивной электрической энергии, %

1

0,05 1Ном

1,00

±3,0

2

Ihom

3

0,101„ом

0,50

4

Ihom

  • 4) По истечении времени после подачи сигнала, достаточного для определения погрешности, зафиксировать на дисплее прибора измеренные значения.

  • 10.5 Определение абсолютной погрешности измерений частоты переменного тока проводить в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) На выходе поверочной установки поочередно установить пять испытательных сигналов частоты переменного тока при инОм.ф и 1НОМ, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

  • 4) Считать с дисплея прибора измеренные значения частоты переменного тока.

  • 10.6 Определение приведенной (к номинальному значению) погрешности измерений коэффициента мощности coscp (фазного и суммарного по трем фазам) проводить в следующей последовательности:

    1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

  • 2) Подготовить к работе и включить поверочную установку, поверяемый прибор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

  • 3) На выходе поверочной установки поочередно установить три испытательных сигнала коэффициента мощности cos ср при номинальных значениях напряжения инОм.ф и силы 1Ном переменного тока, а также fH0M, равном 50 Гц, распределенных внутри диапазона измерений (от 0 до 5 %, от 50 до 60 %, от 90 до 100 % от диапазона измерений).

  • 4) Считать с дисплея прибора измеренные значения коэффициента мощности coscp (фазного и суммарного по трем фазам).

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Основные формулы, используемые при расчетах:

1) Абсолютная погрешность измерений А определяется по формуле:

(1)

где Ах - измеренное прибором значение параметра (для частоты переменного тока -

Aq - эталонное значение параметра, воспроизведенное с помощью поверочной установки (для частоты переменного тока - Гц).

2) Относительная погрешность измерений S, %, определяется по формуле:

5

100,

(2)

где Ах - измеренное прибором значение параметра (для напряжения переменного тока - В; для силы переменного тока - А, для активной электрической энергии - Вт, для реактивной электрической энергии - вар, для полной электрической энергии - В -А);

Aq - эталонное значение параметра, воспроизведенное с помощью поверочной установки (для напряжения переменного тока - В; для силы переменного тока - А, для активной электрической энергии - Вт, для реактивной электрической энергии - вар, для полной электрической энергии - В А).

3) Приведенная погрешность измерений у, %, определяется по формуле:

нр

(3)

где Ах - измеренное прибором значение коэффициента мощности coscp;

Aq - эталонное значение коэффициента мощности cos(p, воспроизведенное с помо

щью поверочной установки;

Лнр - нормирующие значение, равное номинальному значению коэффициента мощности coscp.

Прибор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения относительной погрешности измерений среднеквадратических значений фазного и линейного напряжений переменного тока, относительной погрешности измерений среднеквадратических значений силы переменного тока, абсолютной погрешности измерений частоты переменного тока, приведенной (к номинальному значению) погрешности измерений коэффициента мощности coscp (фазного и суммарного по трем фазам), относительной погрешности измерений фазной и суммарной по трем фазам (активной, реактивной, полной) электрической мощности не превышают пределов, указанных в таблице А.1 Приложения А, значения относительной погрешности измерений активной и реактивной электрической энергии не превышают пределов, указанных в таблицах А.2 - А.5 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда прибор не подтверждает соответствие метрологическим требованиям), поверку прибора прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки прибора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца прибора или лица, представившего его на поверку, положительные результаты поверки (когда прибор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на прибор знака поверки, и (или) внесением в паспорт прибора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца прибора или лица, представившего его на поверку, отрицательные результаты поверки (когда прибор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт прибора соответствующей записи.

  • 12.4 Протоколы поверки прибора оформляются по произвольной форме.

Инженер ООО «ИЦРМ»

Приложение А

Таблица А.1 - Метрологические характеристики

Наименование характеристики

Значение для модификации

DMC      DMC-r

Номинальное среднеквадратическое значение фазного напряжения переменного тока инОм.Ф, В

57,7; 100; 230; 400

Номинальное среднеквадратическое значение линейного напряжения переменного тока иН0м.л, В

1,73' Uhom.J)

Номинальное среднеквадратическое значение силы переменного тока 1Ном, А

i;5

Номинальное значение частоты переменного тока, Гц

50

Номинальное значение коэффициента мощности costp

1

Диапазон измерений среднеквадратических значений фазно-го/линейного напряжения переменного тока при частоте 50 Гц, В

ОТ 0,2-инОм.ф(л) ДО ином.ф(л)

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, %

±0,5

Диапазон измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, А

ОТ 0,01 '1Ном ДО 1ном

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, %

±0,5

Диапазоны измерений фазной и суммарной по трем фазам электрической мощности:

  • - активной, Вт

  • - реактивной, вар

  • - полной, В-А

0,2'ПНоМ.ф(л) — U S ином.ф(л) 0,01 *1ном < I < 1ном 0 < coscp < 1

0,2’инОм.ф(л) S U S ином.ф(л) 0,01 ‘1ном — I — 1но.м 0 < sincp < 1

0,2-инОМ.ф(л) — U S ином.ф(л) 0,01 *1ном — I — 1ном

Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам активной, реактивной, полной электрической мощности, %

±0,5

Диапазоны измерений электрической энергии: -активной, Вт ч

-реактивной, вар ч

0,2'ином.ф(л) S U S ином.ф(л) 0,01 *1ном S I S 1ном 0 < costp < 1

0,2 инОм.ф(л) S U S ином.ф(л) 0,01 ’1НОм S I S 1ном 0 S sin(p S 1

Пределы допускаемых погрешностей измерений активной электрической энергии, %

представлены в таблицах

А.2, А.З

Пределы допускаемых погрешностей измерений реактивной электрической энергии, %

представлены в таблицах А.4, А.5

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Наименование характеристики

Значение для модификации

DMC

DMC-r

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Диапазон измерений коэффициента мощности cos(p

от 0 до 1

Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и суммарного по трем фазам коэффициента мощности coscp, %

±0,5

Таблица А.2 - Пределы допускаемой относительной погрешности измерений активной элек-трической энергии при симметричной трехфазной нагрузке

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности coscp

Пределы допускаемой относительной погрешности измерений активной электрической энергии, %

0,021„ом < I < 0,051„„м

Пном.ф

1,00

±1,5

0,05 Тном — I — 1ном

±1,0

0,05-1„о„<1<0,Н„ом

0,50 (при индуктивной нагрузке)

±1,5

0,80 (при емкостной нагрузке)

0,1 Тном < I < 1ном

0,50 (при индуктивной нагрузке)

±1,0

0,80 (при емкостной нагрузке)

Таблица А.З - Пределы допускаемой относительной погрешности измерений активной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, прило-женных к цепям напряжения

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент мощности cosq>

Пределы допускаемой относительной погрешности измерений активной электрической энергии,%

0,05-1но.м — 1 — 1ном

Пном.ф

1,00

±2,0

0,1’1цом — I — 1ном

0,50 (при индуктивной нагрузке)

Таблица А.4 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при симметричной трехфазной нагрузке

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент sincp (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии,%

0,021|ШМ < I < 0,051„ом

Пном.ф

1,00

±2,5

0,05 1НОМ — I — 1ном

±2,0

0,051НОМ — I < 0,101ном

0,50

±2,5

0,10'1цом — 1 — 1ном

±2,0

0,10‘1ном — 1 — 1ном

0,25

±2,5

Таблица А. 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Значение силы переменного тока I, А

Значение напряжения переменного тока, В

Коэффициент sincp (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической энергии,%

0,05 1ном — I — 1ном

Uhom.(|)

1,00

±3,0

0,101ном < I < 1ном

0,50

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
