Методика поверки «Адгезиметры покрытий отрывного типа механические ELCOMETER 106» (МП 015.Д4-15)

Методика поверки

Тип документа

Адгезиметры покрытий отрывного типа механические ELCOMETER 106

Наименование

МП 015.Д4-15

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

Адгезиметры покрытий отрывного типа механические

ELCOMETER 106

МЕТОДИКА ПОВЕРКИ

МП 015.Д4-15

Главы

ФГУП

«

_ С.Н. Негода i____2015 г.

метролог ИИОФИ»

Москва 2015

СОДЕРЖАНИЕ

8.1 Внешний осмотр

  • 8.3 Опробование

  • 8.4 Определение диапазона и относительной погрешности измерения силы

адгезии (механического напряжения)

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки распространяется на Адгезиметры покрытий отрывного типа механические ELCOMETER 106 (далее по тексту - адгезиметры), и устанавливает методы и средства их первичной и периодических поверок.

Адгезиметры предназначены для измерения адгезионной прочности нанесенных покрытий (лакокрасочных, изоляционных, порошковых и т.д.).

Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции в последовательности, указанной в таблице 1. Таблица 1 - Операции поверки

№ п/п

Наименование операции

Номера пункта методики поверки

1.

Внешний осмотр

8.1

2.

Опробование

8.3

3.

Определение диапазона и относительной погрешности измерения силы адгезии (механического напряжения)

8.4

2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

  • 2.3 Поверка адгезиметра прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, адгезиметр признают не прошедшим поверку.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Рекомендуемые средства поверки указаны в таблице 2.

  • 3.2 Средства поверки должны быть поверены и аттестованы в установленном порядке.

3.3 Приведенные средства поверки могут быть заменены на их аналог с характеристиками не хуже указанных.

Таблица 2 - Средства поверки

Номер пункта (раздела) методики поверки

Наименование средства измерения или вспомогательного оборудования, номер документа, регламентирующего технические требования к средству, разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

пп. 8.3 - 8.4

Динамометр электронный переносной ДЭПЗ-1Д-10У-1. Диапазон измерения силы от 0,1 до 10 кН.

Пределы допускаемой относительной погрешности измерения силы±0,06% ( Гое.реестр Д ^96^6-к)

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ
  • 4.1 Лица, допускаемые к проведению поверки, должны изучить устройство и принцип работы адгезиметра по эксплуатационной документации.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1. При проведении поверки должны быть соблюдены требования правил по охране труда при эксплуатации электроустановок (ПОТЭЭ), приложение к приказу Министерства труда и социальной защиты Российской Федерации от 24.07.2013 №328н.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть выполнены следующие условия:

  • - температура окружающего воздуха - (20 ± 5) °C;

  • - атмосферное давление - (750 ± 30) мм рт.ст.;

  • - относительная влажность - (65 ± 15) %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Если адгезиметр и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в п. 6.1, то их следует выдержать при этих условиях не менее часа, или времени, указанного в эксплуатационной документации на поверяемый адгезиметр и средства поверки.

  • 7.2 Перед проведением поверки, средства поверки и адгезиметр подготовить к работе в соответствии с технической документацией на них, утвержденной в установленном порядке.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

соответствие комплектности поверяемого адгезиметра технической документации;

  • - наличие маркировки на корпусе адгезиметра;

  • - отсутствие на адгезиметре механических повреждений, влияющих на работоспособность;

  • - наличие знака утверждения типа на боковой панели корпуса.

Адгезиметр считается прошедшим операцию поверки с положительным результатом, если комплектность соответствует технической документации, знак утверждения типа нанесен на боковую панель корпуса, отсутствуют механические повреждения, влияющие на работоспособность.

8.3 Опробование

При опробовании убедиться в работоспособности всех органов управления. Установить максимальный уровень адгезии.

Адгезиметр считается прошедшим операцию поверки с положительным результатом, если все органы управления работоспособны, установка максимального уровня адгезии выполняется.

8.4 Определение диапазона и относительной погрешности измерения силы адгезии (механического напряжения)

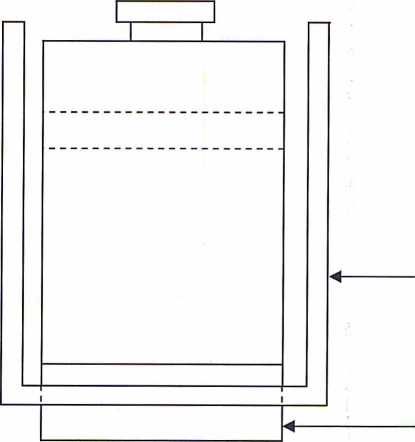

  • 8.4.1. Включить динамометр и установить опорное устройство на тезнодатчик. Схема расположения опорного устройства Чертеж опорного устройства приведен в приложении Б.

Опорное устройство

Тензодатчик

Рис. 1 Расположение опорного устройства на тензодатчике

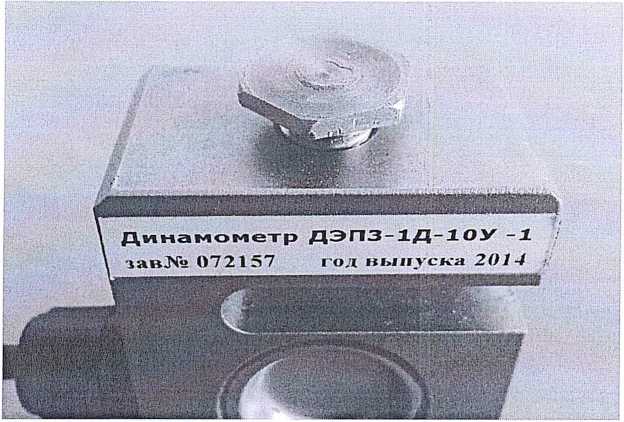

  • 8.4.2. Установить адгезиметр сверху на опорное устройство и произвести захват болта, вкрученного в специальное отверстие в верхней плоскости корпуса тензодатчика (Рис.2).

  • 8.4.3. Если адгезиметр имеет люфт в вертикальном направлении относительно опорного устройства, то произвести регулировку. Регулировка обеспечивается с помощью болта, вкрученного в специальное отверстие в верхней плоскости корпуса тензодатчика. Для этого нужно снять адгезиметр с опорного устройства и вкручивать болт до тех пор, пока не исчезнет люфт, но не изменятся показания динамометра. Затем нужно вновь установить адгезиметр на опорное устройство.

Рис.2 Расположение болта для регулировки люфта

  • 8.4.4. Произвести установку нуля на адгезиметре и динамометре.

  • 8.4.5. Установить на адгезиметре последовательно значения силы адгезии соответствующие цифрам на измерительной шкале адгезиметра. При этом значение считается установленным, если соответствующая риска шкалы установилась напротив индикатора.

  • 8.4.6. Повторить пункты 8.4.4-8.4.5 еще 4 раза.

  • 8.4.7. Записать для каждой адгезии полученные показания динамометра.

  • 8.4.8. Найти среднее значение показаний динамометра по формуле:

=      , кН                   (1)

к 5

где Fjk - показания динамометра для силы адгезии в точке к, кН

  • 8.4.9 Среднее измеренное значение силы, действующей на динамометр в каждой точке выразить в единицах силы адгезии, используя формулу:

Р\=—хЮОО ’ МПа

к S

где Рк - адгезия (механическое напряжение), МПа;

Fk - среднее значение показания динамометра в точЙке к, кН;

S - площадь упора, равная 284 мм2

  • 8.4.10 Определить относительную погрешность 8 измерения адгезии в каждой точке по формуле:

5 =         ! о о о , о              (3)

где Рк - измеренное значение адгезии в точке к, МПа;

Ро - установленное значение адгезии для точки к, МПа.

  • 8.4.11 Адгезиметр считается прошедшим операцию поверки с положительным результатом, если значения диапазона и относительной погрешности измерения адгезии соответствуют таблице 3.

Таблица 3.

Диапазон измерения адгезии (механического напряжения), Н/мм (МПа): -ELCOMETER 106/1;

  • - ELCOMETER 106/2;

  • - ELCOMETER 106/3;

  • - ELCOMETER 106/4;

  • - ELCOMETER 106/6;

От 0,5 до 3,5

От 1 до 7

От 3 до 15

От 5 до 22

От 0,5 до 3,5

Предел допускаемой относительной погрешности измерения адгезии (механического напряжения), %

±15

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносятся в протокол (рекомендуемая форма протокола поверки - приложение А методики поверки). Протокол может храниться на электронных носителях.

  • 9.2 При положительных результатах поверки оформляют свидетельство о поверке в установленной форме.

  • 9.3 При отрицательных результатах поверки, система признается непригодным к применению и на него выдается извещение и непригодности с указанием причин непригодности.

Исполнители:

Начальник отдела

ФГУП «ВНИИОФИ»

Начальник сектора МО НК отдела испытаний и сертификации ФГУП «ВНИИОФИ»

Приложение А

ПРОТОКОЛ

первичной / периодической поверки от «_______»_____________20___года

Средство измерений:_________________________________________________________

Наименование СИ, тип (если в состав СИ входит несколько автономных блоков,

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №             №/№

Заводские номера блоков

Принадлежащее__________________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой

поверки_______________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов:

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:__________________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

Получены результаты поверки метрологических характеристик:________________________

(приводят данные: требования методики поверки / фактически получено при поверке)

Рекомендации________________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:____________________________________________________________________

___________________________________________подписи, ФИО,

должность

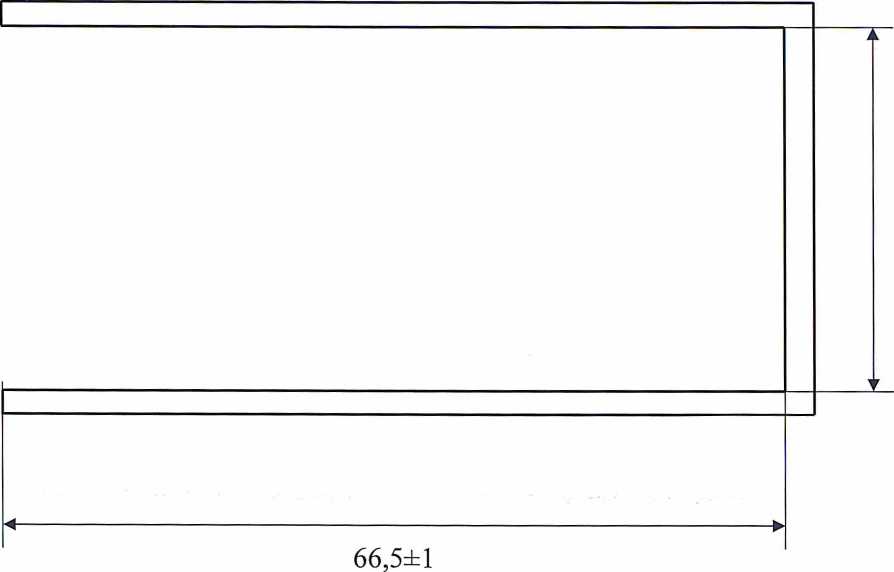

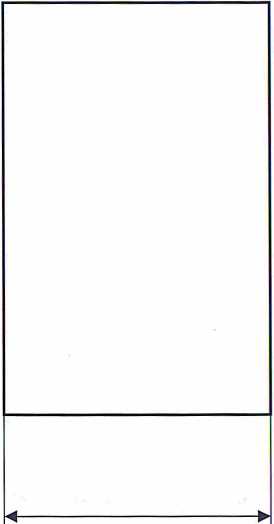

Чертеж опорного устройства

Приложение Б.

31±1

Материал - сталь. Толщину стенки выбрать не менее 4 мм.
